cadence仿真工具介绍

1．Allegro PCB Design CISAllegro PCB Design CISAllegro Designer Entry CIS集成强大的原理图设计功能,其特点主要是具有快捷的元件信息管理系统（CIS）,并具有通用PCB设计入口。

扩展的CIS功能可以方便地访问本地元件优选数据库和元件信息。

通过减少重新搜索元件信息或重复建库,手动输入元件信息，维护元件数据的时间，从而可以提高生产率。

无论是设计全新的模拟，数字，或混合信号电路，还是修改现有电路板的电路原理图，或进行层次结构电路图设计，Allegro Designer Entry CIS提供电路设计从构思到生产所需的一切。

Allegro Designer Entry CIS是全球应用最多且经过生产验证的原理图输入工具和强大的元件信息管理系统。

优点1、提供快捷,直观的，具备完备功能的原理图编辑工具2、通过层次式和变体（基于同一原理图，不同机型导出)设计提高复杂原理图的设计效率3、具备强大功能的CIS，帮助加速设计进程，降低项目成本4、原理图提供的自动缩放/搜索/导航功能，结合Allegro PCB Editor之间的交互探测和交互摆放，和集成的AMS—Simulatuor帮助提供设计的可生产性5、减少重复搜寻元件信息的时间，接收来自MRP，ERP和PLM的数据和支持关系型数据库使智能选择元件成为可能6、通过直接访问ActiveParts和ActiveParts门户网站，提供给选择原理图设计所需要的元件和直接获取器件供应商元件数据更大的便利,ActiveParts提供了超过200万份的元器件数据7、通过FPGA输出/输入双向数据流程自动整合可编程门阵列(FPGA)和可编程逻辑器件(PLD），从而缩短设计时间功能特色全功能原理图编辑器Allegro Designer Entry CIS,带有拼接式和层次式的原理图页面编辑器，它具有快捷、直观的原理图编辑的特点。

标签：cadence工具介绍cadence工具介绍主要是cadence的常用工具：（一）System & Logic Design & Verification 1、SPW：系统仿真工具，与matlab相似，但是比其专业，用于系统建模，常用于通信系统2、Incisive：就是大家最常用的nc_verilog, nc_sim, nc_lauch，以及ABV,TBV的集合，仿真和验证功能很强大（二）Synthesis & Place & Route 1、BuildGates：与DC同期推出的综合工具，但是在国内基本上没有什么市场，偶尔有几家公司用2、RTL Complil er：继BuildGates之后的一个综合工具，号称时序，面积和功耗都优于DC，但是仍然无法取代人们耳熟能详的DC 3、Silicon Ensemble & PKS: 硅谷早期做物理设计的工程师，几乎都用它。

是第一个布局布线工具4、First Encount er & SoC Encounter: 继SE以后的很好的P&R工具，但是盗版太少，所以也只有大公司能用且都用，但是目前astro在国内有赶超之意5、Cetlic ：噪声分析工具，权威6、Fire&Ice: 分布参数提取工具，国内很多人用synopsys的StarRC 7、VoltageStrom：静态功耗和动态功耗分析的很不错的工具，与s 的Power Complier相同。

8、SingnalStrom：时序分析工具，唯一一个能建库的工具9、nanoroute : 很强大的布线器喔，但是不是一般人能用的到的。

我也是在cadence实习的时候爽过的，比astro快十倍不止。

（三）custom IC Design 1、Virtoso：版图编辑工具，没有人不知道吧，太常用了，现在还有一个公司的laker 2、diva, dracula, assura: 物理验证工具，用的比较普遍，但是calibre是标准，很多公司都是用其中的一个和calibre同时验证，我好可怜，现在只能用herculus （四）数模混合信号设计这部分太多了，但是一个ADE的环境基本上都能包括，不细说了，打字都打累了（五）PCB A llego最为典型了，很多大公司都用的。

一、概述在电子设计领域中，cadence ac仿真是一个非常重要的工具，它能够帮助工程师们验证电路的性能，优化设计方案，提高产品的可靠性和稳定性。

本文将介绍cadence ac仿真的原理及其应用。

二、cadence ac仿真概述cadence ac仿真是一种基于交流电源（AC）信号的电路仿真技术。

它能够模拟电路在不同频率下的响应特性，包括电压、电流、相位等参数。

通过cadence ac仿真，工程师可以分析电路的稳定性、频率响应、相位裕度等重要指标，从而优化电路设计。

三、cadence ac仿真原理cadence ac仿真的原理主要基于两个方面：信号源和电路模型。

1. 信号源在cadence ac仿真中，信号源通常是一个交流电源，它能够产生不同频率和幅值的正弦波信号。

通过改变信号源的频率和幅值，工程师可以模拟不同工作条件下电路的响应特性。

2. 电路模型电路模型是cadence ac仿真的核心部分，它对电路中的元件进行建模，包括电阻、电容、电感等。

在仿真过程中，cadence会根据电路模型和信号源的输入，计算出电路在不同频率下的响应，包括电压、电流、相位等参数。

四、cadence ac仿真应用1. 频率响应分析通过cadence ac仿真，工程师可以分析电路在不同频率下的响应特性，包括增益、相位、带宽等参数。

这些参数对于电路的稳定性和性能至关重要，通过仿真分析，工程师可以优化电路设计，提高产品的性能。

2. 稳定性分析cadence ac仿真还可以帮助工程师分析电路的稳定性。

在回路不稳定的情况下，电路可能会产生不稳定的波形和振荡，严重影响产品的可靠性和稳定性。

通过仿真分析，工程师可以及早发现并解决稳定性问题，保证产品的可靠性。

3. 相位裕度分析相位裕度是评价电路稳定性的重要指标，它描述了电路在闭环条件下的相位裕度和裕度裕度。

通过cadence ac仿真，工程师可以分析电路的相位裕度，及时发现并解决相位裕度不足的问题，确保电路的稳定性和可靠性。

CADENCE仿真步骤
Cadence是一款电路仿真软件，它可以帮助设计师创建、分析和仿真
电子电路。

本文将介绍Cadence仿真的步骤。

1.准备仿真结构：第一步是准备仿真结构。

我们需要编写表示电路的Verilog或VHDL代码，然后将它们编译到Cadence Integrated Circuit (IC) Design软件中。

这会生成许多文件，包括netlist和verilog等文件，这些文件将用于仿真。

2.定义仿真输入输出信号：接下来，我们需要定义仿真的输入信号和
输出信号。

输入信号可以是电压、电流、时间和其他可测量的变量。

我们
需要定义输入信号的模拟和数字值，以及输出信号的模拟和数字值。

3.定义参数：参数是仿真中用于定义仿真设计的变量，这些变量可以
是仿真中电路的物理参数，如电阻、电容、时延、输入电压等，也可以是
算法参数，如积分步长等。

4.运行仿真：在所有参数和信号都设置完成后，我们可以运行仿真。

在运行仿真之前，可以使用自动参数检查来检查参数是否正确。

然后，使
用“开始仿真”命令即可启动仿真进程。

5.结果分析：在仿真结束后，我们可以使用结果分析器来查看输出信
号的模拟和数字值，以及仿真中电路的其他特性，如暂态分析、稳态分析、功率分析等。

以上就是Cadence仿真步骤。

Cadence工具简介1，逻辑设计与验证工具* 逻辑仿真工具: Cadence NC-Verilog, Verilog-XL, NCSim,Simvision Waveform Viewer* 综合工具: Cadence BuildGates* 形式验证工具: VerplexLEC2．综合布局布线工具SoC Encounter—可应用于如90nm及其以下的SOC设计；△ SE-PKS—可应用于如复杂时序收敛的IC设计；△ Fire & Ice QX and SignalStorm—可应用于3维电阻电容参数提取及延时计算；△ VoltageStorm—可应用于功耗分析；△ CeltIC—可应用于信号完整性分析。

3 system level design工具综合（Hardware Design System 2000）算法验证（SPW）△ 结构设计工具(SystemC-based simulators, CoWare, etc)△ 硬件/软件混合设计工具(Verification Platform, Seamless, etc)△ 模拟/混合信号工具(AMS, Agilent ADS, etc)4，CIC(layout & custom layout) 全定制集成电路布局设计工具△ Virtuoso Layout Editor△ Assura (Layout verification)5，AMS (analog mixed signal, RF analysis and design)模拟集成电路设计工具。

AnalogDesignEnvironment。

MixedSignal Design Environment。

Analog Modeling with Verilog-A。

Spectre Circuit Simulator6，HS-PSD(high speed PCB system design) 高速系统和板极设计工具o Concept HDL Front-to-Back Design Flow –原理图输入工具o PCB Librarian –器件建库工具o Allegro PCB Layout System – PCB板布局布线工具o Specctra AutoRoute Basics –基本自动布线器o Advanced Specctra Autorouting Techniques –高级自动布线器o SpecctraQuest Foundations –信号完整性仿真工具o Advanced SpecctraQuest Techniques –高级信号仿真工具*VerilogHDL 仿真工具 Verilog-XL*电路设计工具 Composer电路模拟工具 Analog Artist*版图设计工具 Virtuoso Layout Editor版图验证工具 Dracula 和 Diva*自动布局布线工具 Preview 和 Silicon Ensembleform:Mr Bond coms-chip expert设计任务 EDA工具功能仿真和测试 a. Cadence, NC_simb. Mentor ModelSim (调试性能比较突出)c. Synopsys VCS/VSSd. Novas Debussy (仅用于调试)逻辑综合 a. Synopsys, DCb. Cadence, BuildGatesc. Mentor, LeonardoDFT a. Mentor, DFTAdvisorb. Mentor, Fastscanc. Mentor, TestKompressd. Mentor, DFTInsighte. Mentor, MBISTArchitectf. Mentor, LBISTArchitectg. Mentor, BSDArchitecth. Mentor, Flextesti. Synopsys, DFT Complierj. Synopsys, Tetra MAXk. Synopsys, BSD Complier布局,时钟树综合和自动布线a. Cadence, Design Plannerb. Cadence, CT-Genc. Cadence, PKSd. Cadence, Silicon Ensemblee. Synopsys, Chip Architectf. Synopsys, Floorplan Managerg. Synopsys, Physical Complier & Apolloh. Synopsys, FlexRoute网表提取及RC参数提取物理验证a. Mentor, xCalibreb. Cadence, Assure RCXc. Synopsys, Star-RCXTd. Mentor, Calibree. Synopsys, Herculef. Cadence, Assure延时计算与静态时序分析a. Synopsys, Prime Timeb. Cadence, Pearlc. Mentor, SST Velocity形式验证 a. Mentor, FormalProb. Synopsys, Formalityc. Cadence, FormalCheck功能优化与分析 a. Synopsys, Power Compilerb. Synopsys, PowerMill-ACEHDLQA a. TransEDA, Verification Navigatorb. Synopsys, LEDAFPGA开发 a. Mentor, FPGAdvantageb. XILINX, ISEc. Altera, QuartusIISoC开发 a. Mentor, Seamless CVEb. Cadence, SPWc. Synopsys, Co-Centric版图设计工具 a. Cadence, Virtuosob. Mentor, IC-Stationc. 思源科技, Laker电路级仿真 a. Mentor, ELDOb. Mentor, ADMSc. Cadence, Spectre, Spectre RFd. Cadence, AMSe. Synopsys, Star-Hspice以下只是个人和本公司的评价，不一定十分全面，仅供参考。

cadence原理图仿真首先，我们来了解一下cadence原理图仿真的基本原理。

在进行原理图仿真时，我们需要将电路设计转换为一个数学模型，然后利用计算机软件对这个模型进行求解，得到电路的各种参数和性能指标。

这个数学模型通常是由电路的基本元件和它们之间的连接关系构成的，通过建立节点方程和元件特性方程，可以得到一个包含了电路各种参数的数学方程组。

然后利用数值计算方法对这个方程组进行求解，就可以得到电路的各种性能指标，比如电压、电流、功率等。

在cadence原理图仿真中，我们通常会使用一些常见的仿真工具，比如SPICE仿真器。

SPICE是一种通用的电路仿真工具，它可以对各种类型的电路进行仿真，包括模拟电路、混合信号电路和射频电路等。

通过建立电路的原理图，并在仿真器中设置各种参数和仿真条件，就可以对电路进行仿真分析，得到电路的各种性能指标。

在进行cadence原理图仿真时，我们需要注意一些关键的仿真参数和设置。

首先是仿真的时间步长和仿真的时间范围，这两个参数会直接影响到仿真的精度和速度。

通常情况下，我们需要根据电路的特性和仿真的要求来合理地设置这两个参数，以保证仿真结果的准确性。

另外，还需要注意仿真的激励信号和仿真的分析类型，比如直流分析、交流分析、脉冲分析等，这些参数会直接影响到仿真的结果和分析的内容。

除了基本的仿真参数设置，我们还需要注意一些特殊情况下的仿真技巧。

比如在进行混合信号电路的仿真时，需要考虑模拟部分和数字部分之间的接口和耦合关系，以保证整个系统的稳定性和正确性。

另外，在进行射频电路的仿真时，需要考虑传输线的特性和电磁场的影响，以保证仿真结果的准确性和可靠性。

总的来说，cadence原理图仿真是电子设计中非常重要的一环，它可以帮助工程师们验证电路设计的正确性和稳定性，提前发现潜在的问题，从而节省时间和成本。

通过合理地设置仿真参数和注意一些特殊情况下的仿真技巧，可以得到准确可靠的仿真结果，为电路设计和调试提供有力的支持。

公司概述Cadence是全球电子设计自动化(EDA领先企业,从事软件与硬件设计工具、芯片知识产权与设计服务,目前正致力于EDA产业的转型。

Cadence把此次转型构想命名为EDA360,因为它将包含设计过程中的所有方面,并关注最终产品的可盈利性。

这种应用驱动型方法,能在创建、集成与优化电子设计方面帮助我们的客户以更低的成本和更高的质量完成硅芯片、片上系统设备、以及完整的系统实现。

Cadence Design System, Inc.公司成立于1988年,总部位于美国加州圣荷塞,其设计中心、研发中心和销售部门分布于世界各地。

CADENCE中国1992年Cadence 公司进入中国大陆市场,迄今已拥有大量的集成电路 (IC 及系统设计客户群体。

在过去的二十年里,Cadence公司在中国不断发展壮大,建立了北京、上海、深圳分公司以及北京研发中心、上海研发中心,并于2008年将亚太总部设立在上海,Cadence中国现拥有员工400余人。

北京研发中心和上海研发中心主要承担美国公司总部EDA软件研发任务,力争提供给用户更加完美的设计工具和全流程服务。

Cadence在中国拥有强大的技术支持团队,提供从系统软硬件仿真验证、数字前端和后端及低功耗设计、数模混合RF 前端仿真与DFM以及后端物理验证、SiP封装以及PCB设计等技术支持。

我们的销售方案中还包括提供专业设计服务,VCAD团队为用户提供高质量、有效的设计和外包服务。

把世界顶尖的产品技术和服务融入中国,成为中国电子行业最亲密合作伙伴,和中国电子高科技产业共同腾飞是Cadence 在中国的坚定信念。

市场与趋势Cadence服务于产值达2万亿美元的全球电子市场,其中包括产值超过3000亿美元的半导体市场。

我们的主要垂直市场领域包括:有线与无线通讯;工业、医疗与汽车电子;计算机与消费电子,比如多媒体和个人娱乐设备。

这些领域占全球电子设备营收和半导体营收的90%以上。

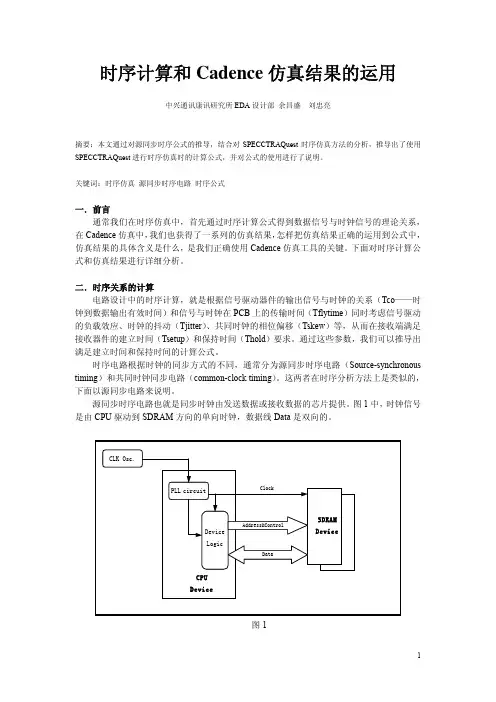

时序计算和Cadence仿真结果的运用中兴通讯康讯研究所EDA设计部余昌盛刘忠亮摘要：本文通过对源同步时序公式的推导，结合对SPECCTRAQuest时序仿真方法的分析，推导出了使用SPECCTRAQuest进行时序仿真时的计算公式，并对公式的使用进行了说明。

关键词：时序仿真源同步时序电路时序公式一．前言通常我们在时序仿真中，首先通过时序计算公式得到数据信号与时钟信号的理论关系，在Cadence仿真中，我们也获得了一系列的仿真结果，怎样把仿真结果正确的运用到公式中，仿真结果的具体含义是什么，是我们正确使用Cadence仿真工具的关键。

下面对时序计算公式和仿真结果进行详细分析。

二．时序关系的计算电路设计中的时序计算，就是根据信号驱动器件的输出信号与时钟的关系（Tco——时钟到数据输出有效时间）和信号与时钟在PCB上的传输时间（Tflytime）同时考虑信号驱动的负载效应、时钟的抖动（Tjitter）、共同时钟的相位偏移（Tskew）等，从而在接收端满足接收器件的建立时间（Tsetup）和保持时间（Thold）要求。

通过这些参数，我们可以推导出满足建立时间和保持时间的计算公式。

时序电路根据时钟的同步方式的不同，通常分为源同步时序电路（Source-synchronous timing）和共同时钟同步电路（common-clock timing）。

这两者在时序分析方法上是类似的，下面以源同步电路来说明。

源同步时序电路也就是同步时钟由发送数据或接收数据的芯片提供。

图1中，时钟信号是由CPU驱动到SDRAM方向的单向时钟，数据线Data是双向的。

图1图2是信号由CPU 向SDRAM 驱动时的时序图，也就是数据与时钟的传输方向相同时的情况。

Tsetup ’Thold ’ CPU CLK OUTSDRAM CLK INCPU Signals OUT SDRAM Signals INTco_minTco_max T ft_clkT ft_dataT cycleSDRAM ’S inputs Setup time SDRAM ’S inputs Hold time图2图中参数解释如下：■ Tft_clk ：时钟信号在PCB 板上的传输时间；■ Tft_data ：数据信号在PCB 板上的传输时间；■ Tcycle ：时钟周期■ Tsetup’：数据到达接收缓冲器端口时实际的建立时间；■ Thold’：数据到达接收缓冲器端口时实际的保持时间；■ Tco_max/Tco_min ：时钟到数据的输出有效时间。

Cadence基础仿真分析与电路控制描述Cadence是一款主要用于集成电路设计和仿真分析的软件工具。

本文档将介绍Cadence的基础仿真分析功能以及电路控制描述的方法。

Cadence基础仿真分析Cadence提供了多种仿真分析工具，包括电路级仿真、时钟级仿真和系统级仿真等。

这些工具可用于验证电路设计的正确性，并进行性能评估。

在进行仿真分析之前，需要进行以下步骤：1. 设计：使用Cadence的设计工具创建电路图和原理图，定义电路的结构和功能。

2. 参数设置：对电路器件进行参数设置，包括电阻、电容、电感等元件的数值设定。

3. 仿真配置：选择适当的仿真工具和仿真设置，如仿真类型、仿真时间和仿真模型等。

接下来，执行仿真分析：1. 电路级仿真：通过电路级仿真工具，如Spectre，对电路进行验证和性能评估。

参数设置和仿真配置完成后，运行仿真并分析仿真结果。

2. 时钟级仿真：通过时钟级仿真工具，如Virtuoso AMS Designer，对电路中时序相关的功能进行验证。

设置时钟源和时钟周期等参数，并运行仿真以验证电路的时序性能。

3. 系统级仿真：通过系统级仿真工具，如Virtuoso System Design Platform，对整个电路系统进行仿真。

设置系统级的参数和信号源，并进行仿真分析。

电路控制描述在Cadence中，可以使用Verilog-A或Verilog-AMS等硬件描述语言来描述电路的行为和控制。

1. Verilog-A：主要用于模拟连续时间的电路。

可以使用Verilog-A描述电路的行为和相互之间的连接关系。

通过编写Verilog-A代码，可以实现电路的仿真和性能分析。

2. Verilog-AMS：结合了连续时间和离散时间的特性，可用于描述混合信号电路。

除了模拟电路行为之外，还可以描述数字电路部分。

通过编写Verilog-AMS代码，可以实现电路的混合仿真和性能分析。

使用这些硬件描述语言时，需要了解其语法和规范，并根据实际需求编写相应的代码。
