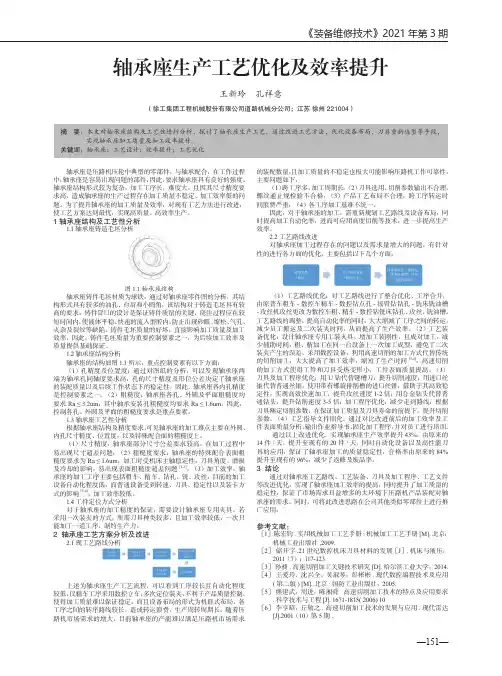

1、轴承座的工艺分析及生产类型的确定 1.1、轴承座的用途 1零件的作用 上紧定螺丝，以达到内圈周向、轴向固定的目的但因为内圈内孔是间隙配合，一般只用于轻载、无冲击的场合。 2零件的工艺分析 该零件为轴承支架，安装轴承，形状一般，精度要求并不高，零件的主要技术要求分析如下：（参阅附图1）由零件图可知，零件的底座底面、端面、槽及轴承座的顶面有粗糙度要求，其余的表面精度要求并不高，也就是说其余的表面不需要加工，只需按照铸造时的精度即可。底座底面的精度为Ra6.3，端面及内孔的精度要求为Ra12.5，槽的精度要求为Ra1.6，轴承座顶面精度要求为Ra3.2。轴承座在工作时，静力平衡。
1.2、轴承座的技术要求： 该轴承座的各项技术要求如下表所示： 1.3、审查轴承座的工艺性 该轴承座结构简单，形状普通，属一般的底座类零件。主要加工表面有Φ120上侧端面，要求其两个端面平行度满足0.06mm，其次就是；φ25和φ26孔通过专用的夹具和钻套能够保证其加工工艺要求。该零件除主要加工表面外，其余的表面加工精度均较低，不需要高精度机床加工，通过铣削、钻床的粗加工就可以达到加工要求。由此可见，该零件的加工工艺性较好。 1.4、确定轴承座的生产类型 初步确定工艺安排为：加工过程划分阶段；工序适当集中；加工设备以通用设备为主，采用专用工装。2、确定毛胚、绘制毛胚简图
2、确定毛胚、绘制毛胚简图 2.1选择毛胚 零件材料为HT200，考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，生产类型为中批生产，故选择木摸机械砂型铸件毛坯。选用铸件尺寸公差等级为CT10。这对提高生产率，保证产品质量有帮助。此外为消除残余应力还应安排人工时效。 2.2确定毛胚的尺寸公差和机械加工余量 2.2.1公差等级 由轴承座的功用和技术要求，确定该零件的公差等级为CT=10。 2.2.2轴承座铸造毛坯尺寸工差及加工余量
·· 铸钢轴承座铸造工艺设计与验证 收稿日期：2018-01-02收到初稿，2018-03-08收到修订稿。 作者简介：李伟华（1985-），男，工程师，硕士，主要从事铸造工艺设计与开发工作。E-mail ：liweihua007@https://www.doczj.com/doc/e24251164.html, 李伟华1，陈 成2，张云博3 （1.广州启帆工业机器人有限公司，广东广州511356；2.国家知识产权局专利局专利审查协作广东中心， 广东广州510530；3.上海重型机器厂有限公司，上海200245） 摘要：针对传统工艺铸件试制周期长，以铸钢轴承座为例，采用铸造CAE 软件Experto-ViewCast 辅助工艺设计和凝 固模拟验证，快速地确定了工艺方案，该方案生产的轴承座质量良好。铸造CAE 技术的应用，可缩短铸件试制周期，且减少铸造缺陷的产生。 关键词：工艺设计；铸造CAE ；轴承座 中图分类号：TG269 文献标识码：A 文章编号：1001-4977（2018）05-0447-04 LI Wei-hua 1, CHEN Cheng 2, ZHANG Yun-bo 3 (1. Guangzhou STS Industrial Robot Co., Ltd., Guangzhou 511356, Guangdong, China; 2. Patent Examination Cooperation Center of the Patent Office, SIPO, Guangdong, Guangzhou 510530, Guangdong, China; 3. Shanghai Heavy Machinery Plant Co., Ltd., Shanghai, 200245, China) Casting Process Design and Practical Production for Cast Steel Bearing Block To aim at overcoming the long development time of the traditional process design method for castings, the cast steel bearing block was taken as an example. By using CAE software Experto-ViewCast, the process design and solidification simulation were done for the cast steel bearing block, and its casting process scheme was determined quickly. The quality of the bearing block produced based on the process scheme was good. By using the casting CAE technology, the process design time of castings can be shortened, and the casting defects can be reduced. casting process design; casting CAE; bearing block 铸造 FOUNDRY May 2018Vol. 67 No.5 铸件新产品工艺设计通常基于模数法和热节圆法，工艺方案的优劣则由首件产品的检查结果来判断。首件产品往往存在较多的或者严重的缺陷，需要进行多次浇注试验来调整工艺设计。该方法不仅材料浪费严重，而且工艺优化周期长，无法满足新产品开发的需求。铸造CAE 技术以铸件充型和凝固过程为研究对象，采用数值分析技术、数据库技术与可视化技术，计算和显示铸件成形过程中的流场、温度场和应力场等分布，并根据模拟结果预测铸件质量，从而改进铸造工艺[1]。 作者在工艺设计过程中，采用铸造CAE 技术提前预测产品缺陷，根据缺陷进行工艺设计，并模拟产品凝固过程，用模拟替代浇注试验。该方法经作者多次实践，取得了良好的效果，可减少铸造缺陷，同时缩短铸件试制的周期。本研究以铸钢轴承座为例，介绍了铸造CAE 软件Experto-ViewCast 辅助工艺设计和凝固模拟的过程。 图1为轴承座零件三维实体模型，其整体尺寸为 1770 mm ×1 660 mm ×1 165 mm ，轴孔尺寸为Φ1 160 mm 。轴承座为对称结构，局部厚实部位位于两端，最大厚度为516 mm ；净重11 711 kg ，材质为ZG230-450，化学成分要求见表1，力学性能要求见表2；轴孔Φ1 160 mm 面UT 探伤和MT 探伤，探伤验收标准依照JB/T5000.14—2007；铸件内部不得有缩孔、缩松、气孔、夹杂及裂纹等；表面不得有粘砂、夹砂、飞边、毛刺及氧化皮等。 图1 轴承座三维实体模型 Fig. 1 The three-dimensional solid model of the bearing block 表1化学成分要求 Table 1The requirement of chemical composition w B /% C 0.22~0.29Si 0.70~1.2 Mn 0.30~0.50 S ≤0.020 P ≤0.020 厚实部位 447万方数据

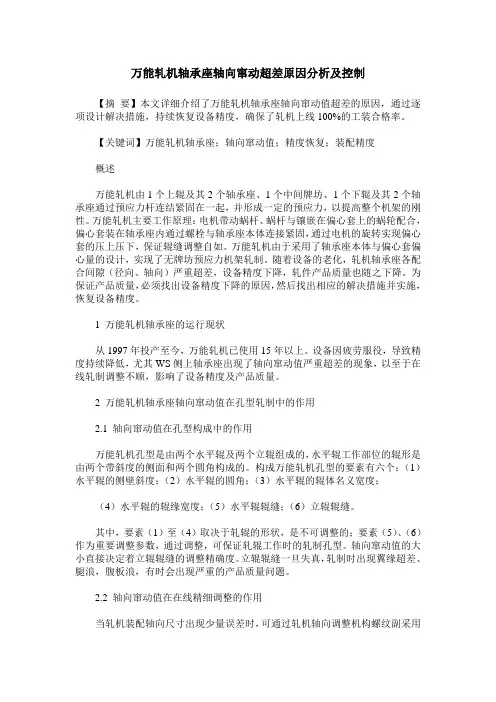

【摘要】本文详细介绍了万能轧机轴承座轴向窜动值超差的原因，通过逐项设计解决措施，持续恢复设备精度，确保了轧机上线100%的工装合格率。 【关键词】万能轧机轴承座；轴向窜动值；精度恢复；装配精度 概述 万能轧机由1个上辊及其2个轴承座、1个中间牌坊、1个下辊及其2个轴承座通过预应力杆连结紧固在一起，并形成一定的预应力，以提高整个机架的刚性。万能轧机主要工作原理：电机带动蜗杆、蜗杆与镶嵌在偏心套上的蜗轮配合，偏心套装在轴承座内通过螺栓与轴承座本体连接紧固，通过电机的旋转实现偏心套的压上压下，保证辊缝调整自如。万能轧机由于采用了轴承座本体与偏心套偏心量的设计，实现了无牌坊预应力机架轧制。随着设备的老化，轧机轴承座各配合间隙（径向、轴向）严重超差，设备精度下降，轧件产品质量也随之下降。为保证产品质量，必须找出设备精度下降的原因，然后找出相应的解决措施并实施，恢复设备精度。 1 万能轧机轴承座的运行现状 2 万能轧机轴承座轴向窜动值在孔型轧制中的作用 2.1 轴向窜动值在孔型构成中的作用 万能轧机孔型是由两个水平辊及两个立辊组成的，水平辊工作部位的辊形是由两个带斜度的侧面和两个圆角构成的。构成万能轧机孔型的要素有六个：（1）水平辊的侧壁斜度；（2）水平辊的圆角；（3）水平辊的辊体名义宽度； （4）水平辊的辊缘宽度；（5）水平辊辊缝；（6）立辊辊缝。 其中，要素（1）至（4）取决于轧辊的形状，是不可调整的；要素（5）、（6）作为重要调整参数，通过调整，可保证轧辊工作时的轧制孔型。轴向窜动值的大小直接决定着立辊辊缝的调整精确度。立辊辊缝一旦失真，轧制时出现翼缘超差、腿浪，腹板浪，有时会出现严重的产品质量问题。 2.2 轴向窜动值在在线精细调整的作用 当轧机装配轴向尺寸出现少量误差时，可通过轧机轴向调整机构螺纹副采用轧机轴向调整方式，实现在线辊缝的精细调整，避免或节省下线调整时间。 3 轧机轴承座轴向窜动值测量情况 根据生产现场反馈信息，万能轧机轴承座轴向窜动量较大，对产品质量造成较大影响。我厂技术人员、现场操作人员及设备维护人员对轴承座轴向窜动情况进行了讨论分析，并对轴承座的窜动量进行了测量。 万能轧机轴承座的轴向窜动量由以下三部分组成： （1）轧机轴承的轴向游隙（0.085～0.14mm）。 （2）轧机压下机构蜗轮蜗杆的齿侧间隙（0.5～0.85 mm）。 （3）轧机轴向调整机构螺纹副的齿侧间隙（0.125 mm）。 万能轧机轴承座的最大轴向窜动量为1.115毫米（δ=0.14 +0.85+0.125），由于实际使用过程中上述部件之间的磨损不断加大，我厂结合现场实际制定的轴向窜动最大值为1.2毫米。 经过测量，万能轧机轴承座轴向窜动的具体情况汇总如下： （1）轴向窜动量小于1.2毫米的共2个。 （2）轴向窜动量大于1.2毫米小于1.5毫米的共3个。 （3）轴向窜动量大于1.5毫米小于1.9毫米的共9个。 从测量结果看，80%以上的轴承座轴向窜动量过大，已满足不了轧制工艺要求。 4 精轧机轴承座轴向窜动值超差的原因与分析
— 题目：轴承座加工工艺及夹具设计 — 班级：工程机械1102班 学号： 学生姓名： 完成日期： 、 目录 序言 (5) 一、零件加工工艺设计 (6)
1、零件的工艺性审查 (6) 2、基准选择原则 (7) 3、定位基准选择 (7) 4、< 5、拟定机械加工工艺路线 (8) 6、确定机械加工余量，工序尺寸以及公差 (8) 7、选择机床设备及工艺设备 (9) 8、确定切削用量 (9) 二、夹具设计 (12) 1、问题提出 (12) 2、家具设计 (13) 三、小节 (15) > 四、参考文献 (17) ^
一、零件加工工艺设计 （1）零件的工艺性审查： 1）{ 2）零件的结构特点 轴承座如附图1所示。该零件是起支撑轴的作用。零件的主要工作表面为Φ40的孔内表面。主要配合面是Φ22的轴孔。零件的形状比较简单，属于较简单的零件，结构简单。 3）主要技术要求： 零件图上主要技术要求：调质至HB230-250,锐边倒角，未注倒角°，表面作防锈处理。 4）加工表面及其要求： a)总宽：为18±。 b)轴孔：Φ22的孔径：Φ22+ 0mm，表面粗糙度， c)} d)Φ34的外圆：直径为Φ，表面粗糙度为，外圆与内孔的同轴度不超过.， 轴肩距为12mm。 e)左端面：外圆直径为Φ52，上下边面距离38mm。 f)螺纹孔：大径为4mm，轴心距离左轴肩3mm。 g)通孔：左端面均布Φ通孔，左右中心距36mm，上下中心距27mm。 h)退刀槽：距离右端面12mm，尺寸为Φ 5）零件的材料： 零件在整个机器当中起的作用一般，不是很重要。选用45#。 毛坯选择： * 1）确定毛坯的类型及制造方法 零件为批量生产，零件的轮廓尺寸不大，为粗加工后的产品。
毕业设计论文 设计（论文）题目：轴承座铸造工艺及工装设计 下达日期： 2007 年 4 月 28 日 开始日期： 2007 年 4 月 28 日 完成日期： 2007 年 6 月 8 日 指导教师：小峰 学生专业：材料成型与控制技术 班级：材料0401 学生姓名：春晖 教研室主任： 材料工程系
摘要 铸造是一种将金属熔炼成流动的液态合金，然后浇入一定的几何形状、尺寸大小的型腔之中，凝固冷却后成为成为所需要的零件毛坯的一种制作方法。 本文通过对铸造这一特殊工种的诠释和此铸件的特点相结合给予了比较合理的方法。从铸造工艺的设计到整个铸造工艺的设计我们对此都作了比较详细的论证、对比、数据和计算，并且从中选择较优的方法和方案给以了较合理的应用和实施。 首先我们对所设计的的铸件进行了认真的分析，读懂零件图的几何形状、主要结构和特殊部位以及铸件的工艺要求、工装要求等给以较合理的思考。其次设计此铸件的整个工艺过程：其中包括铸造方法的选择、分型面的选择及确定、浇注系统的选择及计算设计、铁液的凝固、以及对所要产生缺陷的防止方法和补缩等问题上午考虑设计。然后对所设计的工艺过程进行工装设计：其中包括模样的设计、模底板的设计、芯盒的设计、砂箱的设计等，而且对这些工装的定位及夹紧等问题进行解决。最后对所设计的整个过程给以检验、总结。进一步对此设计的成功率给以进一步的保障。 关键词：铸造，工艺，工装，缺陷 BEARINGSEAT TECHNRQUE FROCK DEVISE
ABSTRACT Making the smelt metal become the mobile liquid state alloy, pouring-in solidifies in the type cavity having the certain geometry form and dimension, becoming something be needed part blank after cooling down. This making method is called cast-on outwell. This passage has given comparatively rational method through the annotation to one peculiar kind of work in production combining with this casting characteristic .And in entire casting technique design, we have all made comparatively detailed demonstration , contrast, and compute , have chosen the best method and scheme , have carried out more rational application and be put into effect。We have carried out conscientious analysis on what be designed that casting first , have read the geometry form , main structure and peculiar location knowing part picture, casting technological requirements , frock request etc.， giving more rational thinking. Secondly, design the casting entireness procedure including cast-on outwell method choice, mark type choice and for sure, teeming system choice and secretly scheme against design, iron liquid solidification, and face to face need to come into being defect preventing from method and fill a vacancy and so on . The frock being in progress to what the designed procedure is designed, it includes the appearance design , model bottom board design , core box design , the sand box design etc., the problem such as fixing position and clamping to these frocks is in progress solve. Finally we checked and summed up entire process of the designs, Give a further guarantee further to the success rate that this designs. KEY WORDS:casting，technique，frock，defect
轴承座加工工艺过程 1 1、轴承座的工艺分析及生产类型的确定 1.1、轴承座的用途 1零件的作用 上紧定螺丝，以达到内圈周向、轴向固定的目的但因为内圈内孔是间隙配合，一般只用于轻载、无冲击的场合。 2零件的工艺分析 该零件为轴承支架，安装轴承，形状一般，精度要求并不高，零件的主要技术要求分析如下：（参阅附图1）由零件图可知，零件的底座底面、端面、槽及轴承座的顶面有粗糙度要求，其余的表面精度要求并不高，也就是说其余的表面不需要加工，只需按照铸造时的精度即可。底座底面的精度为Ra6.3，端面及内孔的精度要求为Ra12.5，槽的精度要求为Ra1.6，轴承座顶面精度要求为Ra3.2。轴承座在工作时，静力平衡。
1.2、轴承座的技术要求： 该轴承座的各项技术要求如下表所示： 加工表面尺寸偏差 （mm） 公差及精度 等级 表面粗糙度 (um) 形位公差 (mm) 低端面400X160 IT10 6.3 轴承座前后 端面 130 IT10 12.5 Φ54上端面Φ54 IT10 12.5 Φ120上端 面 φ250+0.03IT10 1.6 Φ120上侧 端面170 +0.16IT10 1.6 // 0.06 A 轴承座上端 面 50X160 IT10 3.2 300x80的槽Φ140 IT10 12.5 Φ120的半 孔 Φ1200+0.14IT10 12.5 Φ25的孔Φ25 IT10 12.5 Φ26的孔Φ26 IT10 12.5 Φ26孔上表 面凸台 Φ54 IT10 12.5 40*40孔, 40*40 IT10 12.5 55*55孔55*55 IT10 12.5 1.3、审查轴承座的工艺性 该轴承座结构简单，形状普通，属一般的底座类零件。主要加工表面有Φ120上侧端面，要求其两个端面平行度满足0.06mm，其次就是；φ25和φ26孔通过专用的夹具和钻套能够保证其加工工艺要求。该零件除主要加工表面外，其余的表面加工精度均较低，不需要高精度机床加工，通过铣削、钻床的粗加工就可以达到加工要求。由此可见，该零件的加工工艺性较好。 1.4、确定轴承座的生产类型 初步确定工艺安排为：加工过程划分阶段；工序适当集中；加工设备以通用设备为主，采用专用工装。2、确定毛胚、绘制毛胚简图
机械制造工艺学 课程设计 设计题目：设计轴承座零件的机械加工工艺规程 华侨大学 2011年 07 月 06 日
1 零件的分析.............................................. 1.1零件的作用 ......................................... 1.2零件的工艺分析...................................... 2 零件的生产类型.......................................... 2.1生产类型及工艺特征.................................. 3 毛坯的确定.............................................. 3.1确定毛坯类型及其制造方法............................ 3.2估算毛坯的机械加工余量.............................. 3.2绘制毛坯简图，如图1 ................................ 4 定位基准选择............................................ 4.1选择精基准 ......................................... 4.2选择粗基准 ......................................... 5 拟定机械加工工艺路线.................................... 5.1选择加工方法........................................ 5.2拟定机械加工工艺路线，如表3 ........................... 6 加工余量及工序尺寸的确定............................... 6.1确定轴承座底平面的加工余量及工序尺寸................ 6.2确定轴承座上平面的加工余量及工序尺寸................ 6.3 确定轴承座左右两侧面的加工余量及工序尺寸 ........... 6.4确定轴承座前后两端面的加工余量及工序尺寸............ 6.5确定轴承座轴承孔两侧面的加工余量及工序尺寸.......... 6.6 确定轴承座槽的加工余量及工序尺寸 .........................................
轴承座加工工艺Last revision on 21 December 2020
轴承加工工艺 题目：设计轴承座的机械加工工艺规程及机床夹具设计 内容：1、绘制零件图（按1︰1的比例） 1张 2、绘制毛坯图（按1︰1的比例） 1张 3、填写零件机械加工工艺规程卡片 1套 包括：机械加工工艺过程卡片1套 机械加工工序卡片1套 4、机床夹具总体方案图 1张 原始资料：零件图样1张；零件生产纲领为10000件 一、零件的分析 零件的作用 轴承座是轴承和箱体的集合体,以便于应用,这样的好处是可以有更好的配合,更方便的使用,减少了使用厂家的成本。 零件图样分析 图零件图 1）侧视图右侧面对基准C（φ30021.00+mm轴线）的垂直度公差为0.03mm。 2）俯视图上、下两侧面平行度公差为0.03mm。 3）主视图上平面对基准C（φ30021.00+mm轴线）的平行度公差为0.03mm。 4）主视图上平面平面度公差为0.008mm，只允许凹陷，不允许凸起。 5）铸造后毛坯要进行时效处理。
6）未注明倒角×45°。 7）材料HT200。 零件的工艺分析 零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削为此以下是轴承座需要加工的表面以及加工表面之间的位置要求：l）φ30021.00+mm轴承孔可以用车床加工、也可以用铣床镗孔。 2）轴承孔两侧面用铣床加工，以便加工2mm×1mm槽。(主要是为了减少应力集中) 3）两个φ8022.00+mm定位销孔，与销要过渡配合，精度达到IT8，要先钻后铰才能达到要求。 4）侧视图右侧面对基准C（φ30021.00+mm轴线）的垂直度检查，可将工件用φ30mm 心轴安装在偏摆仪上，再用百分表测工件右侧面，这时转动心轴，百分表最 大与最小差值为垂直度偏差值。 5）主视图上平面对基准C（φ30021.00+mm轴线）的平行度检查，可将轴承座φ 30 021 .0 + mm孔穿入心轴，并用两块等高垫铁将主视图上平面垫起，这时用百分 表分别测量心轴两端最高点，其差值即为平行度误差值。 6）俯视图两侧面平行度及主视图上平面平面度的检查，可将工件放在平台上，用百分表测出。
轴承座铸造工艺设计说明书 一、工艺分析 1、审阅零件图 仔细审阅零件图，熟悉零件图，而且提供的零件图必须清晰无误，有完整的尺寸和各种标记。仔细样。注意零件图的结构是否符合铸造工艺性，有两个方面：（1）审查零件结构是否符合铸造工艺 （2 ）在既定的零件结构条件下，考虑铸造过程中可能出现的主要缺陷，在工艺设计中采取措施避 零件名称：轴承座 零件材料：HT150 生产批量：大批量生产 2、零件技术要求 铸件重要的工作表面，在铸造是不允许有气孔、砂眼、渣孔等缺陷。 3、选材的合理性 铸件所选材料是否合理，一般可以结合零件的使用要求、车间设备情况、技术状况和经济成本等， 用铸造合金（如铸钢、灰铸铁、球墨铸铁、可锻铸铁、蠕墨铸铁、铸造铝合金、铸造铜合金等）的 牌号、性能、工艺特点、价格和应用等，进行综合分析，判断所选的合金是否合理。 4、审查铸件结构工艺性 铸件壁厚不小于最小壁厚5-6又在临界壁厚20-25以下。 二、工艺方案的确定
1、铸造方法的确定 铸造方法包括：造型方法、造芯方法、铸造方法及铸型种类的选择 （1）造型方法、造芯方法的选择 根据手工造型和机器造型的特点，选择手工造型 （2）铸造方法的选择 根据零件的各参数，对照表格中的项目比较，选择砂型铸造。 （3）铸型种类的选择 根据铸型的特点和应用情况选用自硬砂。 2、浇注位置的确定 根据浇注位置选择的4条主要规则，选择铸件最大截面，即底面处。 3、分型面的选择 本铸件采用两箱造型，根据分型面的选择原则，分型面取最大截面，即底面。 三、工艺参数查询 1、加工余量的确定 根据造型方法、材料类型进行查询。查得加工余量等级为11~13， 取加工余量等级为12。
I2.1.轧机座轴承 2.1.1.支承辊轴承(两辊、四辊和 六辊轧机) 2.1.2.工作辊径向位轴承 2.1. 3.工作辊轴向位轴承 2.1.4.压下系统常用轴承 2.1.5.Sendzimir森吉米尔轧机承I2.2.轧机传动装置、齿轮座、卷取机和开卷机轴承 2.2.1.双列反面安装轴承 2.2.2.双列正面安装轴承I2. 3.轧机辅助设备轴承 2.3.1.TS轴承 2.3.2.双列TS轴承组合 2.3.3.厚壁外圈轴承 2.3.4.TDIV双列成套轴承组合 2.3.5.AP型轴承 2.轧机行业应用最广泛的轴承
2.1.轧机座轴承 轧辊承受着很大的径向负荷和多角度的轴向负荷。 为承受这种联合负荷，最为经济有效的方法是选用双列、四列或六列圆锥滚子轴承。不同负荷类型的轴承由不同的负荷等级代表。 轴承部件号的词头通常代表负荷等级：L-轻型级；LM-轻中型级；M-中型级；HM-重中型级。其中一些“平衡比例”设计的轴承应用得非常广泛，这种轴承通常都能满足设计人员的要求；它们还可被指定为EE型轴承。为应用在特定的重负荷场合，铁姆肯还开发了H-重型级、HH-加重型级。
2.1.1.支承辊轴承(两辊、四辊和六辊轧机) 为便于安装与拆卸，轧辊颈轴承通常以较松的配合安装在辊颈上。 根据负荷和环境条件，当轧机速度超过600-750 m/mim 时，铁姆肯公司建议紧固安装轴承的内圈以避免其蠕动。 这种紧配合装配设计有一个锥形孔，这样，轴承的安装与拆卸仍然很方便。
支承辊轴承 TQOW轴承 I结构：两个双内圈、一个内圈隔 圈、两个单外圈、两个外圈隔圈和 一个双外圈。 I应用：根据负荷条件，轧机速度 不高于600-750 m/min (2000-2500 ft/min)的场合。 I备注：预装配有隔圈；通过研磨隔圈可以调整轴承的径向间隙；以较松的配合安装在辊颈和轴承座上；轴承内圈表面上有润滑槽用于轴肩和辊颈的触点润滑；在2TDIW系列中(见2.1.2节)还提供带有螺旋槽的此型轴承。
河南科技学院 2013届本科毕业论文（设计） 论文题目：基于ANSYS的轴承座的模态分析 学生姓名：刘x 所在院系：机电学院 所学专业：机械设计及其自动化 导师姓名： 完成时间：2013年5月8日
摘要 轴承座在机械生产中很常见，在各类机器、机构中都有它存在的身影，由于轴承座本身结构并不是太复杂，所以本文并没有借助其他类型的三维软件建模，而是在ANSYS环境下建立的模型。轴承座的受力主要是分布在轴承孔圆周上，还有轴承孔的下半部分的径向压力载荷。为了提高结构的抗振性，本文借助于ANSYS软件强大的模态分析功能，运用ANSYS软件建立了轴承座的三维模型，并对轴承座进行模态分析，并给出前20阶的固有频率和振型，以此来指导结构的优化设计[1]。 关键字：轴承座，模态分析，有限元，ANSYS Abstract Bearing seat is common in the machinery manufacturing, it exists in all kinds of machine, figure, because the bearing seat structure itself is not too complicated, so this article does not use other types of 3 d software modeling, but established under ANSYS environment model. Stress is mainly distributed in the bearing hole of the bearing on the circumference of a circle, and the bearing hole of the bottom half of the radial pressure load. In order to improve the vibration resistance of structure, in this paper, with the aid of powerful modal analysis function of ANSYS software, and the 3 d model of the bearing was established by applying the ANSYS software, and the modal analysis was carried out on the bearing seat, and give the top 20 order natural frequency and vibration mode, in order to guide the optimization design of structure. Keywords: bearing seat，modal analysis，finite element ，ANSYS
1、轴承座的工艺分析及生产类型的确定 、轴承座的用途 1零件的作用 上紧定螺丝，以达到内圈周向、轴向固定的目的但因为内圈内孔是间隙配合，一般只用于轻载、无冲击的场合。 2零件的工艺分析 该零件为轴承支架，安装轴承，形状一般，精度要求并不高，零件的主要技术要求分析如下：（参阅附图1）由零件图可知，零件的底座底面、端面、槽及轴承座的顶面有粗糙度要求，其余的表面精度要求并不高，也就是说其余的表面不需要加工，只需按照铸造时的精度即可。底座底面的精度为，端面及内孔的精度要求为，槽的精度要求为，轴承座顶面精度要求为。轴承座在工作时，静力平衡。 、轴承座的技术要求： 该轴承座的各项技术要求如下表所示：
)2() 2(D v π1000.4117301000x x ππ1000 24200x x π)2() 2(D v π1000.4117301000x x ππ100024200x x π将 上述结果代入公式，则该工序的基本时间。 半精镗孔工步 根据表5-41，镗孔的基本时间可由公式tj=L/fn=(160+3+2)/fn 求得。式中切削工时 l=160mm;l2=2mm;l1=ap/2*cotkr+(1~2)=2*cot54+=3mm;f=r;n=100mm/r.。将上述结果代入公式，则该工序的基本时间。 根据第五章第二节所述，辅助时间t a 与基本时间t j 之间的关系为t a =~t j ,这里取t a =,则各工序的辅助时间分别为： 粗镗孔工步的辅助时间为：t a 半精镗孔工步的辅助时间为：t a 其他时间的计算 除了作业时间（基本时间和辅助时间之和）以外，每道工序的单件时间还包括布置工作的时间、休息与生理需要的时间和准备与终结时间。由于轴承座的生产类型为大批生产，分摊到每个工件上的准备与终结时间甚微，可忽略不计；布置工作的时间tb 是作业时间的2%~7%，休息与生理需要时间tx 是作业时间的2%~4%，这里均取
《热加工工艺》课程设计说明书 课程：热加工工艺课程设计 题目：轴承座铸造工艺设计 姓名：张斌 专业：机械设计制造及其自动化 班级：机电一班 学号：100163087 指导老师： 课程完成时间：2012/5/18至2012/5/31
摘要 在机械制造过程中，由于加工过程十分复杂，加工工序繁多，工艺过程不仅有金属铸造成形，锻压成形，焊接成形，还有非金属的模压成形，挤压成形和滚压成形等。 铸造是将液态金属或合金浇注到与零件尺寸，形状相适应的铸型型腔中，待冷却凝固后获得毛坯或零件的方法，是机械零件和毛坯成型的主要方法，尤其适合制造内腔和外形复杂的毛坯或零件，俗称为铸件。 通常按照其铸型性质不同，可分为砂型铸造，特种铸造和快速铸造。 Summary In mechanical manufacturing process, because processing process is very complex, processing operations is various, the process has not only forming metal casting, forging press forming and welding forming, and the moulding nonmetal forming, extrusion forming and rolling forming, etc. The casting is will the liquid metal or alloy casting to and parts size, shape adaptation of the mould cavity, wait for after cooling solidification get blank or parts of the method, is the mechanical parts and blank forming of the main methods, especially suitable for manufacturing the inner cavity and appearance of the complex blank or parts, better known as casting. Usually according to the different properties casting, sand casting can be divided into, special casting and fast casting.
轴承座 轴瓦 轴 四个安装孔径向约束 (对称) 轴承座底部约束 (UY=0) 沉孔上的推力 (1000 psi.) 向下作用力 (5000 psi.) 实体建模 EX1：轴承座的实体建模、网格划分、加载、求解及后处理 练习目的：创建实体的方法，工作平面的平移及旋转，布尔运算（相减、粘接、搭接，模型体素的合并，基本网格划分。基本加载、求解及后处理。 问题描述： 1.1 进入ANSYS ，定义工作名和文件名 File →change jobname :zhouchengzhizuo →OK ；File →change title ：jinglixue →OK 1.2设置计算类型 ANSYS Main Menu : Preferences →select Structural → OK 1.3选择单元类型 ANSYS Main Menu : Preprocessor →Element T ype →Add/Edit/Delete… →Add… →select solid 92 →OK (back to Element T ypes window) →Close (the Element T ype window) 1.4定义材料参数 ANSYS Main Menu : Preprocessor →Material Props →Material Models →Structural →Linear → Elastic →Isotropic →input EX:2.1e11, PRXY:0.3 → OK
Material →exit 1.5生成几何模型 ⑴. 创建机座模型 生成长方体 Main Menu：Preprocessor→Create→Block→By Dimensions→输入x1=0,x2=3, y1=0,y2=1, z1=0,z2=3→OK 平移并旋转工作平面 Utility Menu→WorkPlane→Offset WP b y Increments→X,Y,Z Offsets 输入2.25,1.25,0.75 →Apply→XY，YZ，ZX Angles输入0，－90点击OK。 -创建圆柱体 Main Menu：Preprocessor→Create→Cylinder→ Solid Cylinder→Radius输入0.75/2, Depth输入－1.5→OK。 拷贝生成另一个圆柱体 Main Menu：Preprocessor→Create→Copy→Volume→拾取圆柱体→Apply→DZ输入1.5→OK 从长方体中减去两个圆柱体 Main Menu：Preprocessor→Operate→Boolean→Subtract Volumes→拾取被减的长方体→Apply→拾取减去的两个圆柱体→OK。 使工作平面与总体笛卡尔坐标系一致 Utility Menu→WorkPlane→Align WP with→ Global Cartesian ⑵创建支撑部分 Utility Menu: WorkPlane → Display Working Plane (toggle on) Main Menu: Preprocessor → Modeling→Create → Volumes→Block → By 2 corners & Z→在创建实体块的参数表中输入下列数值: WP X = 0 WP Y = 1 Width = 1.5 Height = 1.75 Depth = 0.75 →OK
机械制造工程学 课程设计说明书题目：设计轴承座零件的机械加工工艺规程 姓名学号 指导教师 教研室. 2012～2013学年第2学期 2013年2月24日～2013年3月7日
前言 机械制造技术基础课程设计是在我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的。这是我们在进行毕业设计之前对所学课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，完成设计项目，解决工程实际问题，因此我们必须首先对所学课程全面掌握，融会贯通，因此它在我们的大学生活中占有重要的地位。 由于设计的需要，我仔细研究了零件图，但在设计过程中，因自己经验不足，遇到了很多实际问题，使我体会到了在现场实习调研仅证明可不可以实干，而不能代表能不能干好。所以我积极查阅相关资料，慢慢培养出了我缓中求稳、虚心求教、实事求是、一丝不苟的工作作风，并树立了明确的生产观、经济观和全局观，为今后从事工作打下了良好的基础。 通过课程设计，我真正认识到理论和实践相结合的重要性，并培养了我综合运用所学理论知识和实际操作知识去理性的分析问题和解决实际工作中的一般技术工程问题的能力，使我建立了正确的设计思想，掌握了工艺设计的一般程序、规范和方法，并进一步巩固、深化地吸收和运用了所学的基本理论知识和基本操作技能。还有，它提高了我设计计算、绘图、编写技术文件、实际加工零件和正确使用技术资料、标准、手册等工具书的独立工作能力，更培养了我勇于创新的精神及严谨的学风及工作作风。 由于本人能力有限，缺少设计经验，设计中漏误在所难免，敬请各位老师指正批评，以使我对自己的不足得到及时的发现并修改，也使我在今后的工作中避免再次出现。
南昌航空大学实验报告 课程名称：CAD/CAE软件应用实验名称：轴承座的静力分析 指导老师评定：签名： （一）实验目的： 掌握创建实体的方法，工作平面的平移及旋转，布尔运算（相减、粘接、搭接），模型体素的合并，基本网格划分、基本加载、求解及后处理。 （二）实验要求： 1.了解ANSYS的单元类型以及如何选择单元类型。 2.了解ANSYS分网的几种方法，并应用不同方法进行网格划分。 3.轴承座的实体建模、网格划分、加载、求解及其后处理。 （三）实验内容： /PREP7 BLOCK,0,3,0,1,0,3, wpoff,2.25,1.25,0.75 wprot,0,-90 CYL4, , ,0.75/2, , , ,-1.5 FLST,3,1,6,ORDE,1 FITEM,3,2 VGEN,2,P51X, , , , ,1.5, ,0 FLST,3,2,6,ORDE,2 FITEM,3,2 FITEM,3,-3 VSBV, 1,P51X WPCSYS,-1,0 WPSTYLE,,,,,,,,0 BLC4,0,1,1.5,1.75,0.75 KWPAVE, 16 CYL4,0,0,0,0,1.5,90,-0.75 CYL4,0,0,1, , , ,-0.1875 CYL4,0,0,0.85, , , ,-2 FLST,2,2,6,ORDE,2 FITEM,2,1 FITEM,2,-2 VSBV,P51X, 3 FLST,2,2,6,ORDE,2 FITEM,2,6 FITEM,2,-7 VSBV,P51X, 5 NUMMRG,KP, , , ,LOW KBETW,7,8,0,RATI,0.5, FLST,2,3,3 FITEM,2,14 FITEM,2,15 FITEM,2,9 A,P51X VOFFST,3,-0.15, , WPSTYLE,,,,,,,,0 FLST,3,4,6,ORDE,2 FITEM,3,1 FITEM,3,-4 VSYMM,X,P51X, , , ,0,0 FLST,2,8,6,ORDE,2 FITEM,2,1 FITEM,2,-8 VGLUE,P51X ET,1,SOLID187 MPTEMP,,,,,,,, MPTEMP,1,0 MPDATA,EX,1,,30e6 MPDATA,PRXY,1,, SMRT,6 MSHAPE,1,3D MSHKEY,0 FLST,5,8,6,ORDE,4 FITEM,5,3 FITEM,5,7 FITEM,5,9 FITEM,5,-14 CM,_Y,VOLU VSEL, , , ,P51X CM,_Y1,VOLU CHKMSH,'VOLU' CMSEL,S,_Y VMESH,_Y1 CMDELE,_Y CMDELE,_Y1 CMDELE,_Y2 FINISH /SOL FLST,2,8,5,ORDE,6 FITEM,2,15 FITEM,2,-18 FITEM,2,53 FITEM,2,55 FITEM,2,57 FITEM,2,-58 DA,P51X,SYMM FLST,2,6,4,ORDE,6 FITEM,2,4 FITEM,2,-5 FITEM,2,10 FITEM,2,113 FITEM,2,151 FITEM,2,153 /GO DL,P51X, ,UY, FLST,2,4,5,ORDE,4 FITEM,2,9 FITEM,2,22 FITEM,2,68 FITEM,2,75
