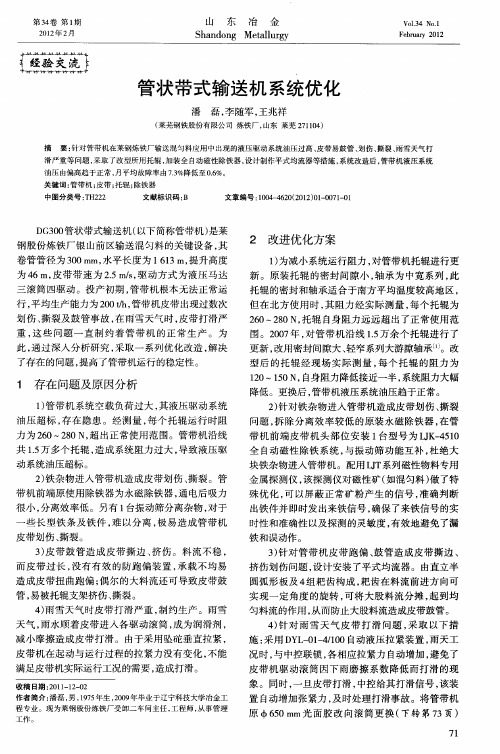

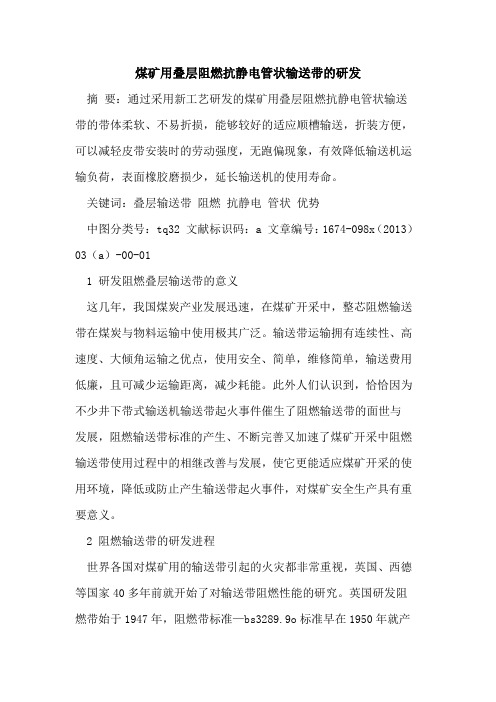

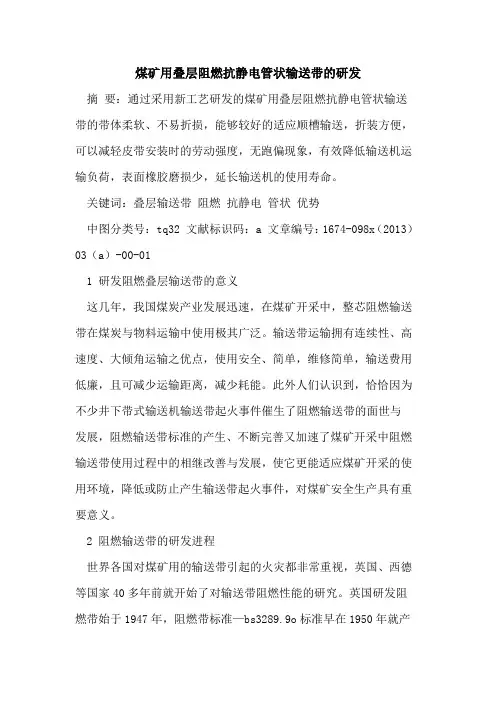

管状带式输送机的优缺点！！！
优点:
1）圆管带式输送机采用的输送带接近于普通输送带，因而适合用户的使用习惯，容易被使用者接受，而其它类型的密闭输送带式输送机所采用的输送带与通用带式输送机差别很大。
2）可防止外部杂物混入输送物料，也能防止物料遭受雨淋或日晒等损害#并可实现承载段和回程段完全封闭输送，原理上可以避免漏料、洒料等，可满足环保要求。
3）能实现柔性布置设计，可以实现小半径三维空间转弯，避免了中间转运站的设立和相应辅助设备的投资和维护费用!特别适合于空间比较狭小或者有障碍物等复杂环境下的输送线路建设，缩短了输送距离，从而降低工程的总造价。4）能实现大倾角输送，普通槽形带式输送机提升角度最大只能达到18°左右，而圆管带式输送机由于输送带将物料围包在管内输送，增大了物料与输送带之间的摩擦力，输送角度可以进一步提高。目前已投入应用的圆管带式输送机最大可以达到30°倾斜输送，也有提出采用圆管带式输送机进行垂直提升的方案。
5）可以方便地实现双向物料输送，由于圆管带式输送机在承载段和回程段均采用封闭管筒输送。如果在回程段加装受料口，回程段仍然可以输送物料，并且中间加料可在任何点通过打开和封闭输送带完成。
6）机架宽度小，圆管带式输送机采用圆形截面输送物料，以较低的带宽，获得了同样大小的有效输送面积。据统计，在同等输送截面的情况下，采用圆管输送机在宽度方向上可以减为原来的1/3，从而降低土建施工时的空间需求，减少钢材等结构材料的消耗，降低成本和工时。
缺点:
1）材质和制造要求相对较高。尽管圆管带式输送机所采用的输送带仍然为平型
输送带，但是由于要将输送带导向成圆管形状，同时要求密封，因而要求输送带的边缘与通用带式输送机的情况不同。另外为了使输送带导向成圆管形状，并且在输送机运行过程中保持圆管形状，因而对输送带的刚性要求也不同，需要在设计和制造中特别考虑。
2）由于在输送机的运行中物料被围包在圆管内，增大了物料与输送带的挤压力，因此输送机的运行阻力系数要比通用带式输送机大。
3）与通用带式输送机相比，在带速和带宽相同的条件下输送量小。例如，带宽为1000mm时，通用带式输送机的物料的最大截面积为0。0944m2托辊槽角35°堆积角为10°，而圆管带式输送机的物料截面积仅为0。0409m2。
4）设计计算复杂。由于圆管带式输送机的结构形式比通用带式输送机的结构复杂，因而使其设计计算更加复杂。特别需要指出的是，圆管带式输送机的运行阻力随运行速度的增大而增大，实际设计中运行阻力系数的选择较困难。

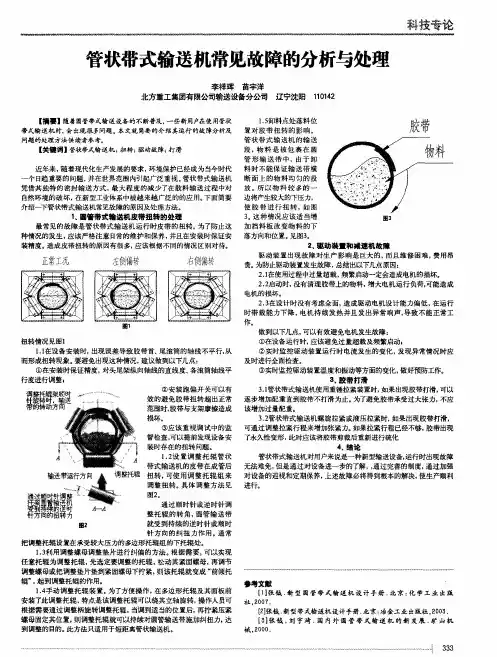

5）从结构上来看"圆管带式输送机不会产生如同通用带式输送机的输送带跑偏问题，但是存在输送带的扭转问题，严重时会使输送带的边缘进入两个托辊的间隙内，造成输送带的损坏
DTL65/20/2×40型胶带输送机 使用说明书 （执行标准MT820-2006） 目录 一、概述 (3) 二、结构特征与工作理 (4) 三、主要技术参数 (7) 四、安装、调试、试运转 (8) 五、使用、操作 (12) 六、故障分析与维修 (16) 七、保养与维护 (21) 八、标志、包装、运输及贮存 (24) 九、保证期 (24) 十、警示语 (24) 十一、附图 (25)
一、概述： 该型号皮带机是我国煤矿普遍使用的一种带式输送机。 1、主要用途和使用范围： 它主要用于井下中厚煤层综合机械化采煤工作面的顺槽运输，也可用于中厚煤层一般采煤工作面的顺槽和巷道掘进运输系统。用于顺槽运输时，尾端配刮板转载机与工作面运输机相接，用于巷道掘进运输时，尾端配皮带转载机与掘进机相接。 2、型号的组成及其代表意义 DTL 65/ 20 / 2 x 40 每台电动机的功率（kw） 驱动电机的数量（台） 该型皮带机输送量x10t/h 带宽cm D为带式输送机的缩写， T为通用型 L为钢架落地式 该机型号为DTL65/20/2×40 ，D为带式输送机的缩写，T为通用型，L为钢架落地式，65是指带宽的十分之一，20为该型皮带机每小时的输送量的十分之一，2是指两台电机驱动，40是指每台电机功率为40千瓦. 该产品在设计时严格按照国家标准MT820的有关要求，确保了产
品的各项使用性能符合矿山开采的要求，从而可适应井下恶劣的工作环境。 3、使用环境条件、工作条件 a、输送物料为散装的不规则形状原煤或矸石； b、工作环境温度为-10～+40℃； c、井下空气的成分应符合《煤矿安全规程》的有关规定； d、工作环境允许雨淋； e、输送机零部件应能适应在搬运过程中出现的正常碰撞现象； f、输送机须具有适应采煤工艺要求的功能 4、安全 a、与输送机相配套的电动机，电气设备应符合GB3836.1的规定，并具有下井合格证明书； b、输送机必须使用阻燃输送带，其安全性能应符和MT147的规定。非金属材料的零件其安全性能符合MT113的规定； c、输送机应根据需要装备有跑偏、打滑、煤拉、烟雾、断带与撕带等机械电气安全保护装置； d、任何零部件的表面温度不得超过150℃，机械摩擦制动时，不得出现火花； e、当输送机长度超过100m时，应设置沿线紧急停车装置 二、结构特征和工作原理 该胶带输送机分为固定和非固定两大部分。固定部分由机头传动装置、贮带装置等组成；非固定部分由螺栓连接的快速可拆支架、机尾组成。本产品与普通带式输送机的工作原理相同，是以胶带作为牵引承载机构的连续运输设备。它与普通带式输送机相比增加了贮带装置和收放胶带装置。
可伸缩带式输送机的参数 我的论文2009-02-21 20:20:43 阅读190 评论1 字号：大中小订阅 类别型号 运输 能(力 t/h ) 输送长 度 （m） 带速 （m/s） 传动滚筒 直径 （mm） 输送带电动机 倾角 （°） 型号宽度型号功率 可伸缩带式输送机SSJ（D） 650/2*22 200 800 1.6 500 680S 650 JDSB-22 22*2 ±5 SSJ（D） 800/2*40 400 800 2 500 680S 800 JDSB-40 40*2 SSJ800/2*40(B) 双向 400 800 2 500 680S 800 JDSB-40 40*2 SSJ800/2*75(B) 双向 400 800 1.9 630 680S 800 JDSB-75 75 SSJ（D） 1000/2*75 630 700 1.9 630 680S 1000 J DSB-75 75*2 SSJ650/40 100 1000 1.6 500 680S 650 JDSB-40 40 SSJ800/90 400 1000 2 630 680S 800 JDSB-90 90 SSJ1000/125 630 1000 2 630 680S 1000 J DSB-125 125 SSJ1000/160 800 1000 2.5 630 680S 1000 Y SB-160 160 SSJ1000/2*160 1000 1000 3.15 1000 1000S 1000 Y SB-160 160*2 SSJ1200/2*200 1200 1000 2.5 800 1250S 1200 Y BKTS-200 200*2 煤矿通用输送机技术参数： 标准型号带宽 (mm) 输送 量 (t.h) 带速 (m/s) 输送距 离(m) 伸缩式 尺寸带长 度 (m) 电动机 长 度 (m) 轨距 (mm) 功率 (kw) 电压(v) DSJ65/10/40(SSJ650/40) 650 100 1.6 800-1000 12 900 100 40 380/660 DSJ65/2×22(SJ44) 650 200 1.6 1000 12 900 100 22×2 380/660 DSJ80/40/2×40(SSJ800/2×40) 800 400 2 800 12 1100 50 40×2 380/660 DSJ80/40/90(SSJ800/75) 800 400 2 500-700 12 1362 100 75 660/1140 DSJ80/40/90(SSJ800/90) 1000 400 2 1000 12 1100 100 90 660/1140 DSJ100/63/75(SSJ1000/75) 1000 630 2 500 12 1362 50 75 660/1140 DSJ100/63/125(SSJ1000/125) 1000 630 2 600-1000 12 1362 50.100 125 380/660 DSJ100/63/2×75(SSJ1000/2×75) 1000 630 2 1000 12 1362 50 75×2 380/660 Dss/100/63/2×75 (SSd100/2×75) 1000 630 1.9 1000 12 1362 50 75×2 660/1140 DSJ100/80/160(SSJ1000/160) 1000 800 2.5 1000 12 1362 100 160 660/1140 DSJ100/100/200(SSJ1000/200) 1000 1000 2.7 1000 15 1362 100 200 660/1140 DSJ100/100/200×[SSJ1000/2×200(-5°)] 1000 1000 2.7 1000 15 1362 100 200 660/1140 DSJ100/100/2×200S[SSJ1000/2×200S(+5°)] 1000 1000 2.7 800 15 1362 100 200×2 660/1140
CHEC 260 120 , , Honesty,Harmony,Efficiency,Innovation Materials Handling Division Profile Materials Handling Division (MHD) is one of the major divisions inside CHEC specializing in R&D, EPC, and equipment manufacturing, etc. of bulk materials handling equipment and systems for power plants, ports & terminals, mines, chemical factories etc. There are 260 employees among which 120 are specialized technical engineers. MHD has five manufacturing bases in Tianjin, Nanjing, Nantong, and Jiangyin Yantai. Being devoted solely to bulk materials handling, MHD has turned into a leading company in China supplying complete materials handling system, large loading and unloading equipment, pipe belt conveyor, overland belt conveyor, materials storage equipment etc.
现阶段国内外皮带输送机技术的基本状况 国外皮带输送机技术一直以来都高于我国皮带输送机技术的发展水平，目前我外皮带输送机技术发展已经进入了一个新的发展阶段，皮带输送机的所具有的功能更加丰富，应用范围也更加广泛，。大批先进的高技术含量的皮带输送机已经研究开发成功，并在具体的工作实践中得到了广泛的运用，极大地提高皮带输送机的运输距离、运载量以及运输速度。并且带式输送的稳定性也得到了极大地改善，白动化的监控技术也被运用到了皮带输送机当中，输送机运行的可靠性得到的极大地改善。 随着我国煤矿开采事业的进一步发展，皮带输送机在生产力水平不断提高的刺激下，输送机的品种以及类型都日渐丰富化。同时随着科学技术水平的不断提高，皮带输送机的技术水平也有了很大程度的提高，皮带输送机在科学技术的支持下，运输距离不断提高，输送机所具有的功率也得到了极大地提高。大倾角长距离皮带输送机以其多有的性能在极大地提高了我国煤矿开采运输事业的效率。 我国正在针对皮带输送机的软启动与制动装置进行试验与研究，但目前我国与国外皮带输送机在软启动与制动技术方面仍然存在一定的差距。 1目前国内皮带输送机技术与国外皮带输送机技术之间所存在的差距1.1在大型皮带输送机核心技术领域所存在的具体差距 在大型皮带输送机当中，其核心技术主要是指动态分析技术以及监测技术。这两项技术对大型皮带输送机的发展有着至关重要的影响。现
阶段我国皮带输送机研发领域主要运用刚性理论来对皮带输送机进行分析研究，并在此基础上针对输送机的。目前我国用刚性理论来分析研究皮带输送机并制订计算方法和设计规范，设计中对输送带使用了很高的安全系数，与实际情况相差较远。实际上输送带是粘弹性体，长距离皮带输送机其输送带对驱动装置的起、制动力的动态响应是一个非常复杂的过程，而不能简单地用刚体力学来解释和计算。已开发了皮带输送机动态设计方法和应用软件，在大型输送机上对输送机的动张力进行动态分析与动态监测，降低输送带的安全系数，大大延长使用寿命，确保了输送机运行的可靠性，从而使大型皮带输送机的设计达到了最高水平，并使输送机的设备成本尤其是输送带成本大为降低。 1.2在皮带输送机软启动技术与功率均衡技术方面所存在的差距 长距离大运量皮带输送机由于功率大、距离长且多机驱动，必须采用软起动方式来降低输送机的动张力，特别是多电机驱动时。为了减少对电网的冲击软起动时应有分时慢速起动;还要控制输送机起动加速度0.3-O.1m/S2，解决承载带与驱动带的带速同步问题及输送带涌浪现象，减少对元部件的冲击。由于制造误差及电机特性误差，各驱动点的功率会出现不均衡，一旦某个电机功率过大将会引起烧电机事故，因此，各电机之间的功率平衡应加以控制并提高平衡精度。国内已大量应用调速型液力偶合器来实现输送机的软起动与功率平衡，解决了长距离皮带输送机的起动与功率平衡及同步性问题。但其调节精度及可靠性与国外相比还有一定差距。此外，长距离大功率皮带输送
（机械设计课程设计） 设计说明书 （带式输送机） 起止日期： 2010 年 12 月 20 日至 2011 年 1 月 8 日 学生姓名 班级 学号 成绩 指导教师(签字) 机械工程学院 2011年 1 月 8 日
目录 机械设计基础课程设计任务书 (1) 一、传动方案的拟定及说明 (3) 二、电动机的选择 (3) 三、计算传动装置的运动和动力参数 (4) 四、传动件的设计计算 (6) 五、轴的设计计算 (15) 六、滚动轴承的选择及计算 (23) 七、键联接的选择及校核计算 (26) 八、高速轴的疲劳强度校核 (27) 九、铸件减速器机体结构尺寸计算表及附件的选择 (30) 十、润滑与密封方式的选择、润滑剂的选择 (31) 十一.心得体会................... ................... . (32) 十二.参考资料目录................... ................... (33)
XX大学 课程设计任务书 2010—2011 学年第 1 学期 学院（系、部）专业班级 课程名称：机械设计课程设计 设计题目：带式传动输送机 完成期限：自 2010 年 12月 20 日至 2011 年 1 月 8 日共 3 周 指导教师（签字）：年月日 系（教研室）主任（签字）：年月日
题目名称带式运输机传动装置 学生学院 专业班级 姓名 学号 一、课程设计的内容 设计一带式运输机传动装置（见图1）。设计内容应包括：传动装置的总体设计；传动零件、轴、轴承、联轴器等的设计计算和选择；减速器装配图和零件工作图设计；设计计算说明书的编写。 图2为参考传动方案。 二、课程设计的要求与数据 已知条件： 1．运输带工作拉力： F = 700 kN； 2．运输带工作速度：v = 2.5 m/s； 3．卷筒直径： D = 320 mm； 4．使用寿命： 8年； 5．工作情况：两班制，连续单向运转，载荷较平稳； 6．制造条件及生产批量：一般机械厂制造，小批量。
DSJ80/40/2×90 可伸缩带式输送机 使用说明书 执行标准MT 820-2006 地址： 电话： 传真：0 2012年11月6日 目录
1 概述-------------------------------------------------- 2 2．结构特征与工作原理-----------------------------------3-6 3 产品设计的特点----------------------------------------6-7 4 主要技术参数------------------------------------------7-12 5. 安装、调整、试运转-----------------------------------12-14 6. 操作、维护和检修-------------------------------------14-15 7. 故障分析及排除---------------------------------------15-16 8. 安全保护装置及事故处理-------------------------------16 9. 保养、维修-------------------------------------------16 10. 运输、贮存------------------------------------------16 11. 开箱及检查------------------------------------------17 12、警示语----------------------------------------------17 13. 其他------------------------------------------------17

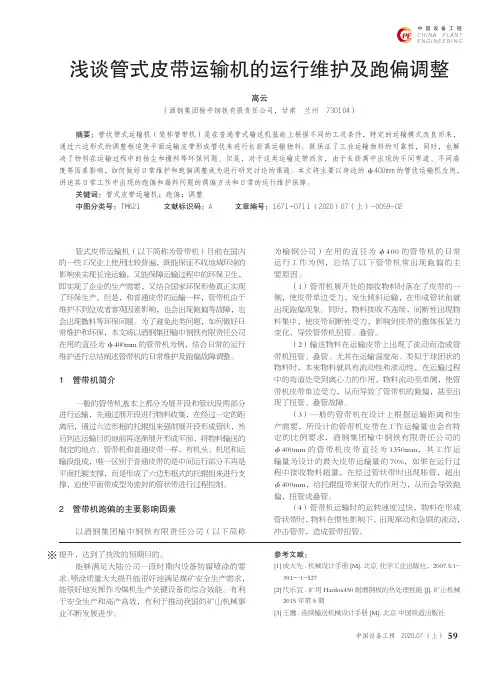

管状带式输送机安装及调试 摘要：管状带式输送机作为一种新的输煤输送方式，在国外得到广泛的应用，因其独有的方式和优于普遍皮带的特点，在国内正逐渐被许多电厂使用。本文总结了笔者作为山东电建二公司施工的第一条管状带式输送机的施工经验，详细介绍了管状带式输送机安装及调试的施工技术方法,为今后输煤皮带机的安装及调试积累经验。 [ 内容]管状带式输送机作为一种新的输煤输送方式，在国外得到广泛的应用，因其独有的方式和优于普遍皮带的特点，在国内正逐渐被许多电厂使用。本文总结了笔者作为山东电建二公司施工的第一条管状带式输送机华能济宁电厂三期2×135MW机组工程3#皮带的施工经验，详细介绍了管状带式输送机安装及调试的施工技术方法,为今后输煤皮带机的安装及调试积累经验。 华能济宁电厂三期2×135MW机组工程中3#皮带为管状带式输送机，此管状带式输送机为华电电力设计院设计，我单位安装调试。管状带式输送机的设计为引进日本普利司通公司的专利技术，适用于各种复杂地形条件下输送密度为0-2.5t/m3的各种散状物料，采用普通管状胶带工作环境温度使用范围-25～+40℃；如有特殊要求，采用特殊规格输送带允许工作环境温度可达+160℃。管状带式输送机的应用基本没有限制，任何物料输送都可采用，输送的典型物料有：矿石、煤焦炭、石灰石、碎石、页岩和冲积土。一些非常难处理得物料，如：钢浓缩物、石油焦炭、粘土、废渣、混凝土、金属废渣、加湿粉煤灰、尾渣、铝土和滤尘等，也可用管状带式输送机输送。该产品可广泛应用于电力、建材、化工、矿山、冶金、码头、港口、煤炭、粮食等行业物料输送系统。因其特有的性能，在国外得到广泛应用，在我们国家应用的还比较少。 一、管状带式输送机特性 1、可广泛应用于各种物料的连续输送。 2、输送物料被包围在圆状胶带内输送，因此，物料不会散落及飞扬；反之，物料也不会因刮风、下雨而受外部环境的影响。这样即避免了因物料的撒落而污染环境，也避免了外部环境对物料的污染。 3、胶带被六只托辊强制卷成圆管状，无输送带跑偏的情况，管带机可实现立体螺旋状弯曲布置，一条管状带式输送机取代一个由多条普通胶带机组成的输送系统。可节省土建（转运站）、设备投资（减少驱动装置数量），并减少了故障点，及设备维护和运行费用。 4、管状带式输送机自带走廊和防止了雨水对物料的影响，因此，选用管状带式输送机后，可不
带式输送机设计基本知识简介 一、带式输送机的基本原理 二、带式输送机的部件选用 输送带 驱动装置 滚筒 托辊 拉紧装置 清扫器 卸料装置 导料槽 机架 头部漏斗 可逆配仓带式输送机 三、驱动装置与胶带机中心距离计算 四、联轴器的选用计算 五、传动滚筒轴功率计算部分 六、输送带张力计算部分 七、电气保护装置部分 八、带式输送机的系统设计 九、特种带式输送机的介绍
一、带式输送机的基本原理： 带式输送机是以输送带作牵引和承载构件，通过承载物料的输送带的运动进行物料输送的连续输送设备。其是通过输送带经传动滚筒和尾部滚筒形成无极环形带，上下输送带由托辊支承以限制输送带挠曲垂度，拉紧装置为输送带正常运行提供所需的张力。工作时驱动装置驱动传动滚筒。通过传动滚筒和输送带之间的摩擦力驱动输送带运行，物料装在输送带上和带子一起运动。 带式输送机与其他散状物料输送机以及汽车、铁路运输相比，有以下优点：输送物料种类广泛 输送能力范围宽 输送线路的适应性强 灵活的装卸料 可靠性强 安全性高 费用低 带式输送机的种类 a 、按承载的能力分类：轻型带式输送机通用带式输送机钢绳芯
带式输送机 b、按可否移动分类：固定式带式输送机移动式带式输送机移置式带式输送机可伸缩带式输送机 c、按输送带的结构形式分类：普通输送带带式输送机（平型带芯为帆布或尼龙帆布或钢绳芯）钢绳牵引带式输送机压带式输送机钢带输送机网带输送机管状带式输送机波状挡边带式输送机花纹带式输送机 d、按承载方式分类：托辊式带式输送机气垫式带式输送机深槽型带式输送机 e、按输送机线路布置分类：直线带式输送机平面弯曲带式输送机空间弯曲带式输送机 f、按驱动方式分类：单滚筒驱动带式输送机多滚筒驱动带式输送机线摩擦带式输送机 二、带式输送机的部件选型 输送带部分 a、输送带的选用是根据输送机的线路布置、输送的物料和使用条件来进行的。 1、输送物料：最大粒度、密度、无油或化学药品、热料的最高温度、阻燃要求 2、最大承载量或所需的最大输送能力、带宽、带速 3、输送机布置线路 4、驱动装置单滚筒或双滚筒驱动，若为双滚筒电动机的总功率在第一和第二传动滚筒上的分配，输送带在传动滚筒上的包角，驱动装置的位置，滚筒的表面
带式输送机的现状与发展趋势 摘要：分析了国内外带式输送机的现状与发展差距，特别是大型带式输送机的核心技术（包括带式输送机动态分析与监测技术、可控软起动技术与功率均衡技术）、设备性能及其可靠性、寿命等，论述了带式输送机技术的发展趋势。关键词：带式输送机；现状；发展趋势中图号：TD528 文献标识码：A 1 国外带式输送机技术的现状国外带式输送机技术的发展很快，其主要表现在2个方面：一方面是带式输送机的功能多元化、应用范围扩大化，如高倾角带输送机、管状带式输送机、空间转弯带式输送机等各种机型；另一方面是带式输送机本身的技术与装备有了巨大的发展，尤其是长距离、大运量、高带速等大型带式输送机已成为发展的主要方向，其核心技术是开发应用于了带式输送机动态分析与监控技术，提高了带式输送机的运行性能和可靠性。目前，在煤矿井下使用的带式输送机已达到表1所示的主要技术指标，其关键技术与装备有以下几个特点：⑴设备大型化。其主要技术参数与装备均向着大型化发展，以满足年产300~500万t以上高产高效集约化生产的需要。⑵应用动态分析技术和机电一体化、计算机监控等高新技术，采用大功率软起动与自动张紧技术，对输送机进行动态监测与监控，大大地降低了输送带的动张力，设备运行性能好，运输效率高。⑶采用多机驱动与中间驱动及其功率平衡、输送机变向运行等技术，使输送机单机运行长度在理论上已有受限制，并确保了输送系统设备的通用性、互换性及其单元驱动的可靠性。⑷新型、高可靠性关键元部件技术。如包含CST等在内的各种先进的大功率驱动装置与调速装置、高寿命高速托辊、自清式滚筒装置、高效贮带装置、快速自移机尾等。如英国FSW生产的FSW1200/（2~3）×400（600）工作面顺槽带式输送机就采用了液粘差速或变频调速装置，运输能力达3000 t/h以上，它的机尾与新型转载机（如美国久益公司生产的S500E）配套，可随工作面推移而自动快速自移、人工作业少、生产效率高。表1 国外带式输送机的主要技术指标Tab.1 The main technical parameters of belt conveyer in overseas 国外300~500万t/a高产高效矿井主参数顺槽可伸缩带式输送机大巷与斜井固定式强力带式输送机 运距/m 2000～3000 ＞3000带速/m.s-1 3.5～4 4～5，最高达8输送量/t.h-1 2500～3000 3000～4000驱动总功率/kW 1200～2000 1500～3000，最大达10100 2 国内带式输送机技术的现状我国生产制造的带式输送机的品种、类型较多。在“八五”期间，通过国家一条龙“日产万吨综采设备”项目的实施，带式输送机的技术水平有了很大提高，煤矿井下用大功率、长距离带式输送机的关键技术研究和新产吕开发都取得了很大的进步。如大倾角长距离带式输送机成套设备、高产高效工作面顺槽可伸缩带式输送机等均填补了国内空白，并对带式输送机的减低关键技术及其主要元部件进行了理论研究和产品开发，研制成功了多种软起动和制动装置以及以PLC为核心的可编程电控装置，驱动系统采用调速型液力偶合器和行星齿轮减速器。目前，我国煤矿井下用带式输送机的主要技术特征指标如表2所示。表 2 国内带式输送机的主要技术指标Tab.2 The main technical parameters of the belt conveyer in China 主参数顺槽可伸缩带式输送机大巷与斜井固定式强力带式输送机运距/m 2000～3000 ＞3000带速/m.s-1 3.5～4 4～5，最高达8输送量/t.h-1 2500～3000 3000～4000驱动总功率/kW 1200～2000 1500～3000，最大达10100
目录 1带式输送机设计的目的和意义 (2) 2带式输送机设计基本条件和主要技术要求 (2) 带式输送机的工作原理 (2) 3 带式输送机的设计计算 (4) 计算公式 (4) 传动功率计算 (5) 传动轴功率（A P）计算 (5) 电动机功率计算 (6) 传动滚筒结构 (7) 4托辊 (8) 5卸料装置 (8) 参考文献 (12) 致谢 (13)
1带式输送机设计的目的和意义 熟悉带式输送机的各部分的功能与作用，对主要部件进行选型设计与计算，解决在实际使用中容易出现的问题，并大胆地进行创新设计。 选择带式输送机这种通用机械的设计作为毕业设计的选题，能培养我们独立解决工程实际问题的能力，通过这次毕业设计是对所学基本理论和专业知识的一次综合运用，也使我们的设计、计算和绘图能力都得到了全面的训练。 2带式输送机设计基本条件和主要技术 要求 带式输送机的工作原理 带式输送机又称胶带运输机，其主要部件是输送带，亦称为胶带，输送带兼作牵引机构和承载机构。带式输送机组成及工作原理如图2-1所示，它主要包括一下几个部分：输送带(通常称为胶带)、托辊及中间架、滚筒拉紧装置、制动装置、清扫装置和卸料装置等。
图2-1 带式输送机简图 1-张紧装置 2-装料装置 3-犁形卸料器 4-槽形托辊 5-输送带 6-机架 7-动滚筒 8-卸料器 9-清扫装置 10-平行托辊 11-空段清扫器 12-清扫器 输送带1绕经传动滚筒2和机尾换向滚筒3形成一个无极的环形带。输送带的上、下两部分都支承在托辊上。拉紧装置5给输送带以正常运转所需要的拉紧力。工作时，传动滚筒通过它和输送带之间的摩擦力带动输送带运行。物料从装载点装到输送带上，形成连续运动的物流，在卸载点卸载。一般物料是装载到上带(承载段)的上面，在机头滚筒(在此，即是传动滚筒)卸载，利用专门的卸载装置也可在中间卸载。 普通型带式输送机的机身的上带是用槽形托辊支撑，以增加物流断面积，下带为返回段(不承载的空带)一般下托辊为平托辊。带式输送机可用于水平、倾斜和垂直运输。对于普通型带式输送机倾斜向上运输，其倾斜角不超过18°，向下运输不超过15°。 输送带是带式输送机部件中最昂贵和最易磨损的部件。当输送磨损性强的物料时，如铁矿石等，输送带的耐久性要显著降低。 提高传动装置的牵引力可以从以下三个方面考虑： （1）增大拉紧力。增加初张力可使输送带在传动滚筒分离点的张力 S增加，此法提高牵引力虽然是可行的。但因增大1S必须相应 1 地增大输送带断面，这样导致传动装置的结构尺寸加大，是不经济的。故设计时不宜采用。但在运转中由于运输带伸长，张力减

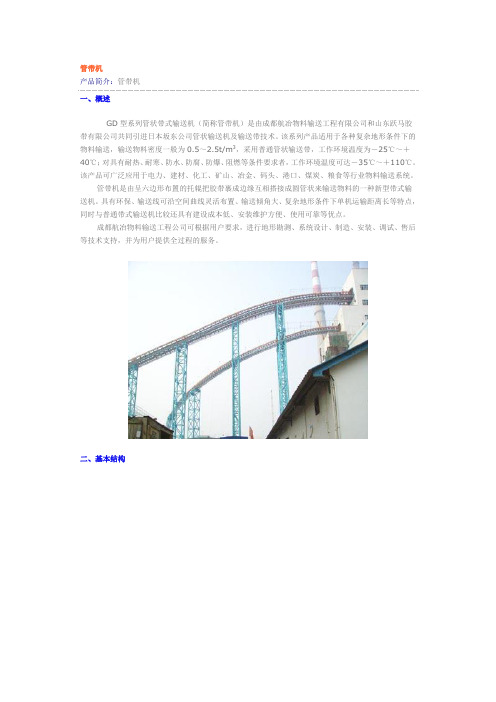

产品名称：管带机 产品简介：管带机 一、概述 GD型系列管状带式输送机（简称管带机）是由成都航冶物料输送工程有限公司和山东跃马胶带有限公司共同引进日本坂东公司管状输送机及输送带技术。该系列产品适用于各种复杂地形条件下的物料输送，输送物料密度一般为0.5～2.5t/m3，采用普通管状输送带，工作环境温度为－25℃～＋40℃；对具有耐热、耐寒、防水、防腐、防爆、阻燃等条件要求者，工作环境温度可达－35℃～＋110℃。该产品可广泛应用于电力、建材、化工、矿山、冶金、码头、港口、煤炭、粮食等行业物料输送系统。 管带机是由呈六边形布置的托辊把胶带裹成边缘互相搭接成圆管状来输送物料的一种新型带式输送机。具有环保、输送线可沿空间曲线灵活布置、输送倾角大、复杂地形条件下单机运输距离长等特点，同时与普通带式输送机比较还具有建设成本低、安装维护方便、使用可靠等优点。 成都航冶物料输送工程公司可根据用户要求，进行地形勘测、系统设计、制造、安装、调试、售后等技术支持，并为用户提供全过程的服务。 二、基本结构
