CHEC
260
120
,
,
Honesty,Harmony,Efficiency,Innovation
Materials Handling Division Profile
Materials Handling Division (MHD) is one of the major divisions inside CHEC specializing in
R&D, EPC, and equipment manufacturing, etc. of bulk materials handling equipment and
systems for power plants, ports & terminals, mines, chemical factories etc. There are 260
employees among which 120 are specialized technical engineers. MHD has five manufacturing
bases in Tianjin, Nanjing, Nantong, and Jiangyin Yantai.
Being devoted solely to bulk materials handling, MHD has turned into a leading company in
China supplying complete materials handling system, large loading and unloading equipment,
pipe belt conveyor, overland belt conveyor, materials storage equipment etc.
Scope of Supply:Bulk materials handling system design,consulation,EPC,including system design,equipment manufacturing,procurement, civil construction and administration etc.Design and manufacturing of large loading and unloading equipment, including car dumper, stacker cum reclaimer,ship unloader, ship loader, and circular storage yard system, wagon loader etc.Design and manufacturing of special belt conveyors, including pipe belt conveyor, overland belt conveyor, and conveyors of large capacity, etc. Design,consulation,EPC of coal milling & drying system of gas fixture.
MHD Organization Structure
Project system design and large equipment design MHD has a rich specialized talent reserve by which designs can be
provided for various types of bulk materials handling equipment & system. System design is done in Beijing Design Center. Shanghai
R&D Center is responsible for large equipment design. Main
designers enjoy a nationwide reputation and have the cooperation experiences with famous companies at home and abroad.
MHD provides conveying process and auxiliary system design, manufacturing, procurement, installation, civil construction and administration etc. to power plants, ports & terminals, coal mines, metallurgical, chemical and building industries for loading,
unloading, storage, preparation, and conveying bulk materials
such as coal and iron ore.

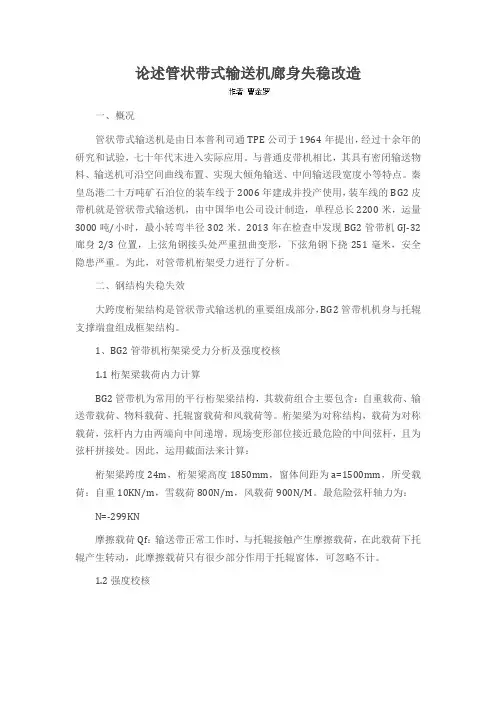

(Japan Pipe Conveyor Co.
Ltd1964,Bridgestone,
BridgestoneTPE,
1500
2001
BridgestoneTPE
2005
5000t/h3x840KW20066
PSK Pipe-Shape-Keeping
1
2
3,
1.5
4
5
6PSK
1
mm mm 100% m2 75% m2 mm mm 150 600 0.018 0.013 30-50 300-400 200 750 0.031 0.023 50-70 500-600 250 1000 0.053 0.04 70-90 600-750 300 1100 0.064 0.048 90-100 750-900 350 1300 0.09 0.068 100-120 900-1050 400 1600 0.147 0.11 120-150 1050-1200 500 1800 0.21 0.157 150-200 1200-1500 600 2200 0.291 0.218 200-250 1500-1800 700 2550 0.3789 0.2842 250-300 1800-2000 850 3100 0.5442 0.4018 300-400 2000-2400
2
mm m/s m3/h 0.8 1.0 1.25 1.6 2.0 2.5 3.15 4 5 17 21 26 33 42 37 47 59 75 94 66 83 104 132 166 208 118 148 185 232 296 370 460 138 173 216 276 346 432 543 238 297 380 472 594 748 950 482 616 770 964 1213 1540 1928 688 881 1100 1376 1734 2200 2750 1238 1548 1935 2438 3096 3870 1616 2022 2528 3185 4044 5056 2327 2909 3636 4581 5818 7212 100 150 200 250 300 350 400 500 600 700 850
=75%
3
Lg Lg 25 50
4
R 300, .
2005
10
)
1 BG1 9.68 < 50 1.7 5000 990.34 2.5 / 5 / 3 4.5 3 500(1850) 200 /
2 BG2 17.275 < 50 1.7 3500 2117.97 2.5 / 6 / 3 4.5 10 400(1600) 250 /
? ? BG1 ? BG2 ? ?
115 2003
1
-1.5 < 50 0.5 300 3600 0.7 / 4 /
3
? / 5 ? ?
3.15 10
300(1100) 160
2004
2
=300mm Q=1000t/h V=3.15m/s 2003 5
0--6 2230m
=500mm =500mm 2004 5
Q=1700t/h 767m(2 ) Q=1700t/s 305m(2 )
V=3.7 m/s V=3.7m/s 8
10
=300mm V=2.5m/s =250mm V=2.5m/s 2005 3
Q=350t/h 15 556m Q=250t/h 20 (16.9 ) 202(142)m ( 1
)
=300 mm V=2 m/s 2003 2
Q=300 t/h 27 210 m
1
=350 mm Q=350 t/h V=3 m/s 14.7 845.89 m =250 mm Q=700 t/h V=2.5 m/s 7.54 511.81 m 2003 11
2
/
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 500mm; L=91m 300 mm; L=209.962 m 250 mm L=195.286 m 250 mm L=141.95 m 500 mm L=990.34 m 350 mm L=845.491 m 250 mm L=511.881 m 400 mm L=2117.97 m 300 mm L=2202.64 m 200 mm L=217.228 m 250 mm L=988.093 m 150 mm L=151.848 m 300mm L=222.85m 300mm L=222.25m 300m L=3600m 500mm L=766.593m 500mm L=304.5m 300mm L=260.2m 350mm L=115.74m 350mm L=113.94m 350mm L=131.392m 300mm L=622.462m 150mm L=115.05m 400mm L=184.2m 300mm L=116.6m 300mm L=105.1m 150mm L=230.982m 250mm L=202.386m V=2.5m/s; V=2 m/s V=3.15 m/s V=2.5 m/s V=4 4.5 m/s
/
Q=1200t/h; Q=300 t/h Q=250 t/h Q=250 t/h Q=3000 t/h Q=350 t/h Q=700 t/h Q=3000 t/h Q=1000 t/h Q=250 t/h Q=240 t/h Q=97 t/h Q=300t/h Q=300t/h Q=300t/h Q=1700t/h Q=1700t/h Q=320t/h Q=600t/h Q=600t/h Q=600t/h Q=442t/h Q=50t/h Q=780t/h Q=300t/h Q=300t/h Q=150t/h Q=250t/h
1
2001 2002 2002 2002 2002 2002 2002 2003 2003 2003 2003 2004 2004 2004 2004 2003 2003 2003 2003 2003 2003 2004 2004 2004 2004 2004 2004 2004
2
2002.02 2003.02 2003.12 2003.12 2003.02 2003.12 2003.12 2004.02 2004.03 2004.01 2004.01 2005.12 2005.12 2005.12 2004.07 2004.05 2004.05 2005.11 2005.12 2005.12 2005.12 2005.10 2005.08 2005.05 2005.12 2005.12 2005.01 2005.03
V=3 m/s V=2.8 m/s V=4 m/s V=3.15 m/s V=1.6 m/s V=1 2 m/s
V=1.6 m/s V=2m/s V=2m/s V=3.15m/s V=3.7m/s V=3.7m/s V=2.8m/s V=3.15m/s V=3.15m/s V=3.15m/s V=2.8m/s V=1.25m/s V=2.5m/s V=2.5m/s V=2.5m/s V=1.6m/s V=3.15m/s
29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57
250mm L=141.95m 350mm L=536m 350mm L=532m 250mm L=753m 400mm L=135.2m 400mm L=135.2m 400mm L=188m 400mm L=188m 350mm L=628.14m 250mm L=391m 500mm L=260m 500mm L=262m 300mm L=1352.4m 250mm L=1375m 300mm L=2522m 350mm L=1058m 350mm L=1058m 150mm L=119m 250mm L=637.36m 200mm L=359m 600mm L=963m 600mm L=3600m 400mm L=903m*2 350mm L=1308m 350mm L=1638m 400mm L=1240m 400mm L=1940m 400mm L=173m 400mm L=1650m*2
V=2.5m/s V=3.15m/s V=3.15m/s V=2m/s V=2m/s V=2m/s V=2m/s V=2m/s V=2.5m/s V=2.5/s V=2.8m/s V=2.8m/s V=3.15m/s V=2m/s V=2.5m/s V=2.9m/s V=2.9m/s V=1.5m/s V=2.5m/s V=16m/s V=4m/s V=5m/s V=3.15m/s V=2.8m/s 19.5m V=3.15m/s V=4.0m/s V=2.5m/s V=3.15m/s V=4.0m/s
Q=250t/h Q=600t/h Q=600t/h Q=300t/h Q=600t/h Q=600t/h Q=600t/h Q=600t/h Q=650t/h Q=240t/h Q=1800t/h Q=1800t/h Q=250t/h Q=500t/h Q=750t/h Q=600t/h Q=600t/h Q=100t/h Q=890t/h Q=100t/h Q=2700t/h Q=3250t/h Q=1500t/h Q=300t/h Q=400t/h Q=1000t/h Q=1000t/h Q=1500t/h Q=1000t/h
2004 2004 2004 2004 2004 2004 2004 2004 2004 2004 2005 2005 2005 2005 2005 2005 2005 2005 2006 2006 2006 2006 2006 2006 2006 2006 2007 2007 2007
2005.03 2005.06 2005.06 2005.06 2005.07 2005.07 2005.07 2005.07 2005.06 2005.06
2006.06 2006.07 2006.08
2006.07 2006.09
ZL01206284.7 ZL200420009302.7 ZL200420009304.6 ZL200420009303.1 200620022934.6 200620022935.0
可伸缩带式输送机的参数 我的论文2009-02-21 20:20:43 阅读190 评论1 字号：大中小订阅 类别型号 运输 能(力 t/h ) 输送长 度 （m） 带速 （m/s） 传动滚筒 直径 （mm） 输送带电动机 倾角 （°） 型号宽度型号功率 可伸缩带式输送机SSJ（D） 650/2*22 200 800 1.6 500 680S 650 JDSB-22 22*2 ±5 SSJ（D） 800/2*40 400 800 2 500 680S 800 JDSB-40 40*2 SSJ800/2*40(B) 双向 400 800 2 500 680S 800 JDSB-40 40*2 SSJ800/2*75(B) 双向 400 800 1.9 630 680S 800 JDSB-75 75 SSJ（D） 1000/2*75 630 700 1.9 630 680S 1000 J DSB-75 75*2 SSJ650/40 100 1000 1.6 500 680S 650 JDSB-40 40 SSJ800/90 400 1000 2 630 680S 800 JDSB-90 90 SSJ1000/125 630 1000 2 630 680S 1000 J DSB-125 125 SSJ1000/160 800 1000 2.5 630 680S 1000 Y SB-160 160 SSJ1000/2*160 1000 1000 3.15 1000 1000S 1000 Y SB-160 160*2 SSJ1200/2*200 1200 1000 2.5 800 1250S 1200 Y BKTS-200 200*2 煤矿通用输送机技术参数： 标准型号带宽 (mm) 输送 量 (t.h) 带速 (m/s) 输送距 离(m) 伸缩式 尺寸带长 度 (m) 电动机 长 度 (m) 轨距 (mm) 功率 (kw) 电压(v) DSJ65/10/40(SSJ650/40) 650 100 1.6 800-1000 12 900 100 40 380/660 DSJ65/2×22(SJ44) 650 200 1.6 1000 12 900 100 22×2 380/660 DSJ80/40/2×40(SSJ800/2×40) 800 400 2 800 12 1100 50 40×2 380/660 DSJ80/40/90(SSJ800/75) 800 400 2 500-700 12 1362 100 75 660/1140 DSJ80/40/90(SSJ800/90) 1000 400 2 1000 12 1100 100 90 660/1140 DSJ100/63/75(SSJ1000/75) 1000 630 2 500 12 1362 50 75 660/1140 DSJ100/63/125(SSJ1000/125) 1000 630 2 600-1000 12 1362 50.100 125 380/660 DSJ100/63/2×75(SSJ1000/2×75) 1000 630 2 1000 12 1362 50 75×2 380/660 Dss/100/63/2×75 (SSd100/2×75) 1000 630 1.9 1000 12 1362 50 75×2 660/1140 DSJ100/80/160(SSJ1000/160) 1000 800 2.5 1000 12 1362 100 160 660/1140 DSJ100/100/200(SSJ1000/200) 1000 1000 2.7 1000 15 1362 100 200 660/1140 DSJ100/100/200×[SSJ1000/2×200(-5°)] 1000 1000 2.7 1000 15 1362 100 200 660/1140 DSJ100/100/2×200S[SSJ1000/2×200S(+5°)] 1000 1000 2.7 800 15 1362 100 200×2 660/1140
带式输送机设计中电动机型号的选择 单位：沈阳煤业（集团）机械制造分公司 设计人：曹壮 2015.11.9
带式输送机具有输送量大，承载能力强，可快速移动机尾，并设有贮带装置的优点，在各生产矿井正广泛使用。输送机主要用于综合机械化采煤工作面的顺槽运输，也用于一般采煤工作面的顺槽和巷道运输系统。用于顺槽时，尾端配刮板转载机与工作面运输机相接。该产品可用于煤矿井下温度在-10℃～+40℃之间的采煤工作面顺槽和掘进巷道。也可用于倾角小于18°，向上或向下运煤和矸石的巷道。 带式输送机的设计制造应符合MT/T901-2000《煤矿井下用伸缩带式输送机》，并严格按此标准进行检验、包装、贮存及运输。 下面以一组原始参数及物料特性来计算该条带式输送机的电机型号。 原始参数：输送能力Q=600t/h；原煤粒度0～300㎜；堆积密度ρ=900㎏/m3；静堆积角α=45°；机长Ln=127.293m；提升高度H=7.3m；倾斜角度δ=3°16′36″。初步设计给定：带宽B=1000㎜；带速2m/s。 初定设计参数： 上托辊间距α0=1200㎜；下托辊间距αu=3000㎜；托辊槽角λ=35°；托辊辊径133㎜；导料槽长度4000㎜；输送带上胶厚4.5㎜，下胶厚1.5㎜，托辊前倾1°23′。
（1）核算输送能力
由式Q=3.6Svkρ 由α=45°查手册得θ=25°，再查得S=0.1227m2。 根据δ=3°16′36″查表得k=0.99， Q=(3.6×0.1227×2×0.99×900) t/h =787 t/h＞600t/h，满足要求。 （2）根据原煤粒度核算输送机带宽 由式B≥2α+200 B=(2×300+200)㎜=800㎜＜1000㎜ 输送机带宽能满足300㎜粒度原煤要求。 （3）计算圆周驱动力和传动功率 1）主要阻力F H 由式F H=fLg［qRO+ qRU+(2qB+qG)cosδ］ 通过查表得f=0.03（多尘、潮湿） G1=18.9㎏;G2=16.09㎏ 则qRO=G1/α0=18.9/1.2㎏/m=15.75㎏/m qRU=16.09/3㎏/m=5.36㎏/m 由式qG=Q/3.6v=600/(3.6×2) ㎏/m=83.3㎏/m 查表得qB=13㎏/m L=127.293/cos3°16′36″m=127.502m 则：F H=｛0.03×127.502×9.81［15.57+5.36+（2×13+83.3）cos3°16′36″］｝N=4886.8N 2）主要特种阻力F s1
CHEC 260 120 , , Honesty,Harmony,Efficiency,Innovation Materials Handling Division Profile Materials Handling Division (MHD) is one of the major divisions inside CHEC specializing in R&D, EPC, and equipment manufacturing, etc. of bulk materials handling equipment and systems for power plants, ports & terminals, mines, chemical factories etc. There are 260 employees among which 120 are specialized technical engineers. MHD has five manufacturing bases in Tianjin, Nanjing, Nantong, and Jiangyin Yantai. Being devoted solely to bulk materials handling, MHD has turned into a leading company in China supplying complete materials handling system, large loading and unloading equipment, pipe belt conveyor, overland belt conveyor, materials storage equipment etc.
DSJ80/40/2×90 可伸缩带式输送机 使用说明书 执行标准MT 820-2006 地址： 电话： 传真：0 2012年11月6日 目录
1 概述-------------------------------------------------- 2 2．结构特征与工作原理-----------------------------------3-6 3 产品设计的特点----------------------------------------6-7 4 主要技术参数------------------------------------------7-12 5. 安装、调整、试运转-----------------------------------12-14 6. 操作、维护和检修-------------------------------------14-15 7. 故障分析及排除---------------------------------------15-16 8. 安全保护装置及事故处理-------------------------------16 9. 保养、维修-------------------------------------------16 10. 运输、贮存------------------------------------------16 11. 开箱及检查------------------------------------------17 12、警示语----------------------------------------------17 13. 其他------------------------------------------------17
摘要 本次毕业设计是关于DTⅡ型固定式带式输送机的设计。首先对胶带输送机作了简单的概述；接着分析了胶带输送机的选型原则及计算方法；然后根据这些设计准则与计算选型方法按照给定参数要求进行选型设计；接着对所选择的输送机各主要零部件进行了校核。普通型带式输送机由六个主要部件组成：传动装置，机尾或导回装置，中部机架，拉紧装置以及胶带。最后简单的说明了输送机的安装与维护。目前，胶带输送机正朝着长距离，高速度，低摩擦的方向发展，近年来出现的气垫式胶带输送机就是其中的一个。在胶带输送机的设计、制造以及应用方面,目前我国与国外先进水平相比仍有较大差距,国内在设计制造带式输送机过程中存在着很多不足。 本次带式输送机设计代表了设计的一般过程, 对今后的选型设计工作有一定的参考价值。 关键词：带式输送机传动装置导回装置
Abstract The design is a graduation project about the belt conveyor. At first, it is introduction about the belt conveyor. Next, it is the principles about choose component parts of belt conveyor. After that the belt conveyor abase on the principle is designed. Then, it is checking computations about main component parts. The ordinary belt conveyor consists of six main parts: Drive Unit, Jib or Delivery End, Tail Ender Return End. Intermediate Structure, Loop Take-Up and Belt. At last, it is explanation about fix and safeguard of the belt conveyor. Today, long distance, high speed, low friction is the direction of belt conveyor’s development. Air cushion belt conveyor is one of them. At present, we still fall far short of abroad advanced technology in design, manufacture and using. There are a lot of wastes in the design of belt conveyor. Keywords: the belt conveyor Drive Unit Delivery End
DSJ100/70/2×55 DSJ100/63/125 DSJ100/63/2×75 DSJ80/40/2×55 DSJ65/15/2×22 DSJ型带式输送机 使用维护说明书 鹤岗市永泰机械设备有限责任公司 出版日期2007年6月30日
目录 一、概述 (1) 二、型号、含义 (2) 三、主要技术参数 (3) 四、产品特点 (4) 五、工作原理和结构特征 (4) 六、安装、调试及伸缩操作 (5) 七、带式输送机的维护、保养、定期检查 (7) 八、带式输送机常见故障与处理 (8) 九、警示语句 (9) 十、润滑及易损更换 (11) 十一、附图 (11)
一、概述 可伸缩带式输送机是摩擦传动连续式运输设备。在综合机械化采煤和掘进过程中，它是较好的一种顺槽运输设备，可伸缩带式输送机随着工作面的不断推移，顺槽的长度也不断地发生变化，而这种运输机本身就能适应这些变化，它带有一个储带装置，可以把多余的皮带暂时储存起来，以适应伸长或缩短的需要。 1、主要特征： (1)采用槽形托辊组，承载量大。 (2)在装载段，采用了弹性材料套的缓冲托辊组，缓冲负荷的冲击。 (3)整个皮带机浮放在巷道底板上，无螺栓联接。 (4)采用电绞车拉紧和储存皮带，并装有负荷传感器可以指示皮带的拉力。 2、本设备正常使用环境： 海拔高度≤1000米 环境温度–20～+40℃ 相对湿度≤95%（在+25℃时） 大气压力80～106Kpa 空气含有爆炸性气体混合物 煤层体倾斜不大于35度的工作面上 胶带输送机示意图1 1、卸载滚筒 2、阻燃胶带 3、机尾滚筒 4、张紧滚筒 5、导向滚筒 6、传动滚筒 7、传动滚筒Ⅱ
管状带式输送机安装及调试 摘要：管状带式输送机作为一种新的输煤输送方式，在国外得到广泛的应用，因其独有的方式和优于普遍皮带的特点，在国内正逐渐被许多电厂使用。本文总结了笔者作为山东电建二公司施工的第一条管状带式输送机的施工经验，详细介绍了管状带式输送机安装及调试的施工技术方法,为今后输煤皮带机的安装及调试积累经验。 [ 内容]管状带式输送机作为一种新的输煤输送方式，在国外得到广泛的应用，因其独有的方式和优于普遍皮带的特点，在国内正逐渐被许多电厂使用。本文总结了笔者作为山东电建二公司施工的第一条管状带式输送机华能济宁电厂三期2×135MW机组工程3#皮带的施工经验，详细介绍了管状带式输送机安装及调试的施工技术方法,为今后输煤皮带机的安装及调试积累经验。 华能济宁电厂三期2×135MW机组工程中3#皮带为管状带式输送机，此管状带式输送机为华电电力设计院设计，我单位安装调试。管状带式输送机的设计为引进日本普利司通公司的专利技术，适用于各种复杂地形条件下输送密度为0-2.5t/m3的各种散状物料，采用普通管状胶带工作环境温度使用范围-25～+40℃；如有特殊要求，采用特殊规格输送带允许工作环境温度可达+160℃。管状带式输送机的应用基本没有限制，任何物料输送都可采用，输送的典型物料有：矿石、煤焦炭、石灰石、碎石、页岩和冲积土。一些非常难处理得物料，如：钢浓缩物、石油焦炭、粘土、废渣、混凝土、金属废渣、加湿粉煤灰、尾渣、铝土和滤尘等，也可用管状带式输送机输送。该产品可广泛应用于电力、建材、化工、矿山、冶金、码头、港口、煤炭、粮食等行业物料输送系统。因其特有的性能，在国外得到广泛应用，在我们国家应用的还比较少。 一、管状带式输送机特性 1、可广泛应用于各种物料的连续输送。 2、输送物料被包围在圆状胶带内输送，因此，物料不会散落及飞扬；反之，物料也不会因刮风、下雨而受外部环境的影响。这样即避免了因物料的撒落而污染环境，也避免了外部环境对物料的污染。 3、胶带被六只托辊强制卷成圆管状，无输送带跑偏的情况，管带机可实现立体螺旋状弯曲布置，一条管状带式输送机取代一个由多条普通胶带机组成的输送系统。可节省土建（转运站）、设备投资（减少驱动装置数量），并减少了故障点，及设备维护和运行费用。 4、管状带式输送机自带走廊和防止了雨水对物料的影响，因此，选用管状带式输送机后，可不
页眉内容 济南大学泉城学院 毕业设计方案 题目带式输送机的设计 专业机械设计制造及其自动化 班级机设10Q4 学生董吉蒙 学号012 指导教师顾英妮 二〇一四年三月二十一日
学院泉城学院专业机械设计制造及其自动化 学生董吉蒙学号012 设计题目带式输送机的设计 一、选题背景与意义 随着工业化经济的不断增长,带式输送机作为输送行业中的重要设备,其技术发展已成为输送设备发展更替的重要标志之一。全球化经济的发展和提倡低能环保机械的倡导,设计出低能耗和环保新型带式输送机又成为众多工程技术人员的目标。 目前带式输送机的发展趋势主要集中在长距离、高速度、大运量、大功率等方向，其特点将得到充分的发挥，更具有现代物流发展意义，与传统的直线输送机搭接、汽车等其它运输工具相比具有明显的优点。 生产实践证明,带式输送机与其他运输机械相比,其相关技术指标都表现出明显的优越性,但作为机械设备来讲,都会有自身的不足之处,如通用带式输送机的运动零部件多,维护维修费用大问题、由于托辅的原因带速受限问题,再比如输送机的起动、输送带的振动易跑偏和摩擦起热等问题,近些年来,国内外研究机构对诸如此类的问题都做了大量的研究,相关的科学技术研究取得了重要的突破。 国内研究现状 尽管我国已拥有先进的软起动技术及多机功率平衡技术、中间驱动技术,而且掌握的技术完全可满足煤矿长距离带式输送机的需要,但由于国内输送带技术跟不上国外先进国家,带强受到限制,无法满足高强度带式输送机发展的需要。因此,输送机驱动系统必须尽量减少对输送机各部件的动负荷,控制对输送带的动张力,防止输送带在滚筒上的打滑,减小张紧行程。因此,输送机的起制动要求更高,据有关资料介绍,上运输送机最佳的起动特性曲线应为“S”形,有必要进一步研制新型启动技术和自动张紧技术。 国外研究现状 国外对于无辑式特种带式输送机的研究较早,成果也相对丰富。气垫式带式输送机最初始于荷兰,系统介绍气垫式带式输送机的文献出自荷兰TWERTE大学,一种供运送旅客用的气垫输送机取得专利,另外国外还有供搬集装箱的新型双气垫输送机。国外有关气塾带式输送机的专利有几十项,国外主要的生产厂家有,荷兰的Shiis公司,英国的Simon-Carves和Numec公司等,在初期阶段,国外的气垫带式输送机多用于输送面粉、谷物等密度较小的散状物料,近些年来,幵始用于输送憐酸盐、煤矿等密度较大且刚性大的物料,并逐渐向长距离、高运速和大运量上发展。 - 1 -
产品名称：管带机 产品简介：管带机 一、概述 GD型系列管状带式输送机（简称管带机）是由成都航冶物料输送工程有限公司和山东跃马胶带有限公司共同引进日本坂东公司管状输送机及输送带技术。该系列产品适用于各种复杂地形条件下的物料输送，输送物料密度一般为0.5～2.5t/m3，采用普通管状输送带，工作环境温度为－25℃～＋40℃；对具有耐热、耐寒、防水、防腐、防爆、阻燃等条件要求者，工作环境温度可达－35℃～＋110℃。该产品可广泛应用于电力、建材、化工、矿山、冶金、码头、港口、煤炭、粮食等行业物料输送系统。 管带机是由呈六边形布置的托辊把胶带裹成边缘互相搭接成圆管状来输送物料的一种新型带式输送机。具有环保、输送线可沿空间曲线灵活布置、输送倾角大、复杂地形条件下单机运输距离长等特点，同时与普通带式输送机比较还具有建设成本低、安装维护方便、使用可靠等优点。 成都航冶物料输送工程公司可根据用户要求，进行地形勘测、系统设计、制造、安装、调试、售后等技术支持，并为用户提供全过程的服务。 二、基本结构
1、管带机结构 管带机的头部、尾部、受料点、卸料点、拉紧装置等部分在结构上与普通带式输送机基本相同。输送带在尾部过渡段受料后，逐渐将其卷成圆管状进行物料密闭输送，到头部过渡段再逐渐展开直至卸料。 2、输送带 设备采用管带机专用输送带。根据不同张力等条件的要求，输送带可采用尼龙织物芯层和钢绳芯等形式，输送带规格的选择，要考虑输送带的最大张力值、输送距离、使用条件及安全系数等因素。 三、性能特点 1、可广泛应用于各种散状物料的连续输送；
2、输送物料被包围在圆管状输送带内输送，物料不会散落及飞扬，物料也不会因刮风、下雨而受外部环境的影响，这样即避免了因物料的撒落而污染环境，也避免了外部环境对物料的污染，达到无泄漏密闭输送； 3、胶带被六只托辊卷成圆管状，无输送带跑偏的情况，管带机可实现空间弯曲布置，一条管状带式输送机可取代一个由多条普通带式输送机组成的输送系统。可节省土建(转运站)费用、设备投资(减少驱动装置数量)，并减少了故障点，及设备维护和运行费用； 4、管状带式输送机自带走道和桁架，选用管状带式输送机，可不另建栈桥，节省了栈桥费用； 5，输送带形成圆管状而增大了物料与胶带间的摩擦系数，故管状带式输送机的输送倾角可达30度，可减少胶带机的输送长度，节省空间位置和降低设备成本，可实现大倾角(提升)输送； 6、管带机的上、下分支包裹形成圆管形，可利用下分支反向输送与上分支不同的物料(但要设置特殊的加料装置)； 7、由于输送带形成管状，桁架宽度较相同输送量的普通带式输送机栈桥窄，减少占地和费用。 四、产品规格及参数选择 1、管径（不同管径对应的带宽、断面积和许用块度） 2、输送能力
本科毕业设计（论文）通过答辩 摘要 早在20世纪70年代，就已经出现了运输距离达到100km的带式输送机输送线路。近年来，带式输送机在矿山运输中已经逐渐开始取代汽车和机车运输，成为散装物料的主要运输装备。不断出现新型带式输送机，拓宽了带式输送机的应用领域。可伸缩带式输送机是连续输送物料机械中效率最高、使用最普遍的一种机型，是巷道掘进运输和采煤工作面顺槽运输的主要设备。在煤炭、冶金领域中，可伸缩带式输送机得到了广泛应用。 为适应这一变化，本文主要针对带式输送机中的可伸缩带式输送机进行了结构设计，包括可伸缩带式输送机输送带的选择、中间架的选择计算、传动装置的设计、张紧装置、收放胶带装置的计算、托辊以及滚筒的选择计算等，并针对其结构及其工作原理作了概括性总结。可伸缩带式输送机利用传动滚筒与输送带之间的摩擦传递动力，在结构上增加了储带装置，这样可以实现整机的伸长和缩短，从而提高了工作效率，增大产量，减少人员操作，具有一定的工程实践价值。 关键词可伸缩输送带传动滚筒储带装置
本科毕业设计（论文）通过答辩 Abstract In the early 1970’s, the belt conveyor transportation route with the distance of 100km has already appeared. In recent years, belt conveyor has gradually replaced the automobile and motorcycle in the mine transportation, and becomes main equipment of bulk materials. Constantly appeared new type belt conveyor has exploited the application of belt conveyor. The flexible belt conveyor is one of the highest、efficiency、common use continuous transportation equipment, which is the main equipment in lane dig and coal fa ce sequential slot transportation. The flexible belt conveyor has been widely used in coal, metallurgy fields. In order to adapt this change, this paper mainly carries on the flexible belt conveyor structure design of the belt conveyors. includes the choice of the belt, the choice and calculation of the middle shelf, the design of transmission device、the calculation of the tighten device and draw in and out belt device、the choice and calculation of the support roll and cylinder, then give a summarized conclusion of its construction and work principle. The flexible belt conveyor trans mits power depending on the friction between the transmission cylinder and the belt, adding belt storage device in struct ure, which can realize the extension and shorten, thus raises the working efficien cy increases the output, reduces the personal operation, which has some engineer practice value. Key words flexible conveying belt transmission cylinder belt storage device
目录 1带式输送机设计的目的和意义 (2) 2带式输送机设计基本条件和主要技术要求 (2) 带式输送机的工作原理 (2) 3 带式输送机的设计计算 (4) 计算公式 (4) 传动功率计算 (5) 传动轴功率（A P）计算 (5) 电动机功率计算 (6) 传动滚筒结构 (7) 4托辊 (8) 5卸料装置 (8) 参考文献 (12) 致谢 (13)
1带式输送机设计的目的和意义 熟悉带式输送机的各部分的功能与作用，对主要部件进行选型设计与计算，解决在实际使用中容易出现的问题，并大胆地进行创新设计。 选择带式输送机这种通用机械的设计作为毕业设计的选题，能培养我们独立解决工程实际问题的能力，通过这次毕业设计是对所学基本理论和专业知识的一次综合运用，也使我们的设计、计算和绘图能力都得到了全面的训练。 2带式输送机设计基本条件和主要技术 要求 带式输送机的工作原理 带式输送机又称胶带运输机，其主要部件是输送带，亦称为胶带，输送带兼作牵引机构和承载机构。带式输送机组成及工作原理如图2-1所示，它主要包括一下几个部分：输送带(通常称为胶带)、托辊及中间架、滚筒拉紧装置、制动装置、清扫装置和卸料装置等。
图2-1 带式输送机简图 1-张紧装置 2-装料装置 3-犁形卸料器 4-槽形托辊 5-输送带 6-机架 7-动滚筒 8-卸料器 9-清扫装置 10-平行托辊 11-空段清扫器 12-清扫器 输送带1绕经传动滚筒2和机尾换向滚筒3形成一个无极的环形带。输送带的上、下两部分都支承在托辊上。拉紧装置5给输送带以正常运转所需要的拉紧力。工作时，传动滚筒通过它和输送带之间的摩擦力带动输送带运行。物料从装载点装到输送带上，形成连续运动的物流，在卸载点卸载。一般物料是装载到上带(承载段)的上面，在机头滚筒(在此，即是传动滚筒)卸载，利用专门的卸载装置也可在中间卸载。 普通型带式输送机的机身的上带是用槽形托辊支撑，以增加物流断面积，下带为返回段(不承载的空带)一般下托辊为平托辊。带式输送机可用于水平、倾斜和垂直运输。对于普通型带式输送机倾斜向上运输，其倾斜角不超过18°，向下运输不超过15°。 输送带是带式输送机部件中最昂贵和最易磨损的部件。当输送磨损性强的物料时，如铁矿石等，输送带的耐久性要显著降低。 提高传动装置的牵引力可以从以下三个方面考虑： （1）增大拉紧力。增加初张力可使输送带在传动滚筒分离点的张力 S增加，此法提高牵引力虽然是可行的。但因增大1S必须相应 1 地增大输送带断面，这样导致传动装置的结构尺寸加大，是不经济的。故设计时不宜采用。但在运转中由于运输带伸长，张力减
港口机械课程设计报告 课题名称：DTⅡ(A)带式输送机课程设计 姓名：焦博 系部：港口机械系 班级：13港机三班 指导教师：张阳 日期：2015.6.12 成绩： 青岛港湾职业技术学院
目录 一、设计任务 (4) 二、计算过程 (4) 1、已知参数 (4) 2、初选输送机的带速和带宽 (5) 3、计算圆周驱动力 (6) 4、传动功率计算 (8) 5、张力计算 (8) 三、设备选型 (10) 1、驱动装置： (10) 2、传动、改向滚筒 (11) 3、托辊 (13) 4、拉紧装置 (16) 5、输送带 (16) 6、清扫器 (17) 7、传动滚筒头架 (17) 8、角形改向滚筒尾架 (17) 9、垂直拉紧装置架 (18) 10、直线中间架 (18) 11、支腿 (18) 12、矩形导料槽 (19) 13、头部漏斗 (19)
四、设计图纸 (19) 1、带式输送机布置形式 (19) 2、带式输送机课程设计装配图 (19) 3、35°前倾托辊图纸 (19) 4、传动滚筒图纸 (19)
一、设计任务 根据给定的设计参数，设计出一套带式输送机。 （1）输送机总装配图1张 （2）零件图（2张以上） （3）设计说明书3份（书面稿、电子版和打印版各一份） （4）设计总结（电子版） （5）答辩文稿（PPT） 二、计算过程 1、已知参数 （1）带式输送机布置形式及条件，见上图 （2）输送能力Q=2300t/h （3）输送物件：铁矿石，粒度d=6~13，堆积密度ρ0=2t/m3，静堆
积角α=37° （4）机长L n=100m，提升高度H=4.4m，倾斜角度δ=2.5° （5）工作环境：海边露天作业 （6）传动滚筒表面为带人字形沟槽的橡胶覆面。 （7）导料槽长度2000mm 2、初选输送机的带速和带宽 （1）根据已知的原始数据及工作条件，按表2-20初定：带速v=3.15m/s；带宽B=1000mm。 （2）查表2-16可初定：上托辊间距a0=1000mm，下托辊间距a u=3000mm。按表2-13、表2-15可初步给定设计参数：托辊辊径取133mm，采取35°槽形前倾托辊，托辊前倾1°23′，托辊槽角λ=35° （2）核算输送能力 由式2-2：Q=3.6svkp 已知α=37°，v=3.15m/s； 查表1-3得：θ=18° 查表2-18得：S=0.1127m2； 已知δ=2.5°，查表2-19得：k=1； 得：Q=3.6×0.1127×3.15×1×2000=2556.036＞2300t/h （3）根据原煤粒度核算输送机带宽 由式2-4：B≥2d+200，d=13 B=1000≥2×13+200=226m

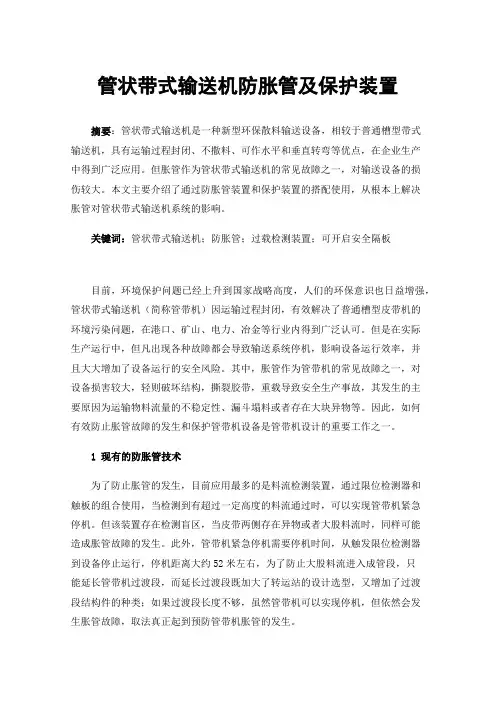

管状皮带运输机 一皮带运输机简介 带运输机除采用槽形托辊组的普通皮带运输机以外，从70年开始又出现了管式皮带运输机，其构造在驱动和皮带张紧方面与普通皮带运输机没有太大的区别，但承载托辊组确发生了较大的变化。每组托辊组通常有6个托辊组成，成六边形布置。由6个托辊将皮带包成管状以盛载物料。 管式皮带运输机英文称作 Hose Belt Conveyors, Tube Belt Conveyors , or Tubelar Belt Conveyors，or Pipe Belt Conveyors。这一技术早期在日本采用。现在，在欧洲已有许多公司设计制造这种皮带运输机。我国的管式皮带运输机的设计制造和使用还刚起步，管式皮带运输机的头部驱动滚筒和尾部改向滚筒与普通皮带运输机的驱动滚筒和改向滚筒相同。皮带在驱动滚筒和改向滚筒处同样是平皮带，并逐渐由两端的平段向中部过渡到管状。在过读渡段也是逐步由小槽角过渡到大槽角，再过渡到管状。 二管状皮带机主要特点： （1）可密闭输送散体物料，在输送过程中不洒落、不泄露，同时也防止了管外物料的混入。因此实现了无公害绿色输送，净化了环境，无需架设带式输送机长廊或者密封罩，减少了基建等费用，降低了设备成本； (2)可空间弯曲布置输送线路，可实现在垂直面和水平面内的拐弯，可绕过各种障碍物，跨过公路、铁路、河流及各种建筑物等，而不需要中间转载，因此线路布置简单，故障率小，维修量少； （3）可提高输送倾角，物料被输送带围包在里面，通过侧压力及物料与输送带内表面之间的摩擦力作用，从而使输送倾角提高了，充填系数越大，倾角可越大，最大可达30°； （4）可双向输送物料。 三管状皮带机于普通皮带机的区别 管式皮带运输机之所以得到推广和应用是其具有普通皮带运输机所不具有的优点： 1、可在水平平面和竖直平面拐弯，也可同时在水平平面和竖直平面拐弯，水平方向最大弯折角度达90度。最小弯曲半径为管径的300倍； 2、采用管式皮带运输机后可省去普通皮带机改变方向用的转载房以及其转载处的相应机构，降低设备的投资； 3、由于采用了管状，托辊组结构与同能力的普通皮带机相比较特别紧凑； 4、可设计成大坡角的输送机； 5、运输过程中对环境的污染小。管式皮带机基本上是密封物料运行，并可省去建皮带运输机廊道的费用，防止在运送物料过程中污染环境； 6、可防止所运输的物料遭受雨水或风吹；
DSJ80/40/2×40型伸缩带式输送机 使 用 维 护 说 明 书 执行标准：MT820-2006《煤矿用带式输送机技术条件》 MT/T901-2000《煤矿井下用伸缩带式输送机》 地址： 联系电话：传真：
目录 一、型号编制说明 二、用途和特征 三、技术规格 四、工作原理 五、工作条件 六、结构概述 七、安装、调正与试运转 八、操作 九、维护与修理 十、附表 十一、警示
一．型号编制说明 × 两台40 电机 输送量400/带宽800伸缩式 煤矿用带式输送机 钢架 二．用途和特性： 伸缩带式输送机主要用于综合机械化采煤工作面的顺槽运输，也可用于一般采煤工作面的顺槽运输和巷道掘进运输。用于顺槽运输时，尾端配刮板输送机与工作面运输机相接；用于巷道掘进运输时，尾端配胶带转载机与掘进机相接。伸缩带式输送机的主要特征： 1、除转载机与机尾有一搭接长度可供工作面快速推进外，通过收放胶带装置和贮带装置也可使机身得到伸长和缩短，从而能较有效地提高顺槽运输能力，加快回采和掘进进度。 2、非固定部分的机身，采用无螺栓连接的快速可换支架，结构简单，拆装方便，劳动强度低，操作时间短。 3、设备在机身固定部分的胶带张紧装置采用电绞车拖动代替人工张紧。 4、全机所用的槽形托辊，下托辊，同一类的改向滚筒尺寸规格统一，都可通用互换。机头传动装置的液力偶合器、连接罩，减速器除第二级传动齿轮外的其余部分均与80型弯曲刮板输送机通用互换。 5、传动滚筒外层包胶，摩擦系数大，初张力小，胶带张力亦小。 6、输送机的电气设备具有隔爆性能，可用于有煤尘及瓦斯的矿井。 三．技术规格 1、 输送量 吨每小时 400 2、 输送长度 米 600 3、 输送带宽度 毫米 800
国内外带式输送机技术的现状及差距 2009-7-12 18:33:28 1、国外带式输送机技术的现状 2、国内皮带输送机机技术的现状 3、国内外带式输送机技术的差距 1、国外带式输送机技术的现状 国外皮带输送机技术的发展很快，其主要表现在2个方面：一方面是皮带输送机的功能多元化、应用范围扩大化，如高倾角皮带输送机、管状皮带输送机、空间转弯带式输送机等各种机型；另一方面是皮带输送机本身的技术与装备有了巨大的发展，尤其是长距离、大运量、高带速等大型皮带输送机已成为发展的主要方向，其核心技术是开发应用于了带式输送机动态分析与监控技术，提高了带式输送机的运行性能和可靠性。目前，在煤矿井下使用的带式输送机已达到表1所示的主要技术指标，其关键技术与装备有以下几个特点：⑴设备大型化。其主要技术参数与装备均向着大型化发展，以满足年产300~500万t以上高产高效集约化生产的需要。 ⑵监控综合化。应用动态分析技术和机电一体化、计算机监控等高新技术，采用大功率软起动与自动张紧技术，对输送机进行动态监测与监控，大大地降低了输送带的动张力，设备运行性能好，运输效率高。 ⑶技术先进性。采用多机驱动与中间驱动及其功率平衡、输送机变向运行等技术，使输送机单机运行长度在理论上已有受限制，并确保了输送系统设备的通用性、互换性及其单元驱动的可靠性。 ⑷新型、高可靠性关键元部件技术。如包含CST等在内的各种先进的大功率驱动装置与调速装置、高寿命高速托辊、自清式滚筒装置、高效贮带装置、快速自移机尾等。如英国FSW生产的FSW1200/（2~3）×400（600）工作面顺槽带式输送机就采用了液粘差速或变频调速装置，运输能力达3000 t/h以上，它的机尾与新型转载机（如美国久益公司生产的S500E）配套，可随工作面推移而自动快速自移、人工作业少、生产效率高。
管状带式输送机安装及调试 王兴隆 （中国电建山东电力建设第二工程公司，山东济南250100） 摘要：管状带式输送机作为一种新的输煤输送方式，在国外得到广泛的应用，因其独有的方式和优于普遍皮带的特点，在国内正逐渐被许多电厂使用。本文总结了笔者作为山东电建二公司施工的第一条管状带式输送机的施工经验，详细介绍了管状带式输送机安装及调试的施工技术方法,为今后输煤皮带机的安装及调试积累经验。 关键词：管状带式输送机安装调试 PSK托辊 [ 内容]管状带式输送机作为一种新的输煤输送方式，在国外得到广泛的应用，因其独有的方式和优于普遍皮带的特点，在国内正逐渐被许多电厂使用。本文总结了笔者作为山东电建二公司施工的第一条管状带式输送机华能济宁电厂三期2×135MW机组工程3#皮带的施工经验，详细介绍了管状带式输送机安装及调试的施工技术方法,为今后输煤皮带机的安装及调试积累经验。 华能济宁电厂三期2×135MW机组工程中3#皮带为管状带式输送机，此管状带式输送机为华电电力设计院设计，我单位安装调试。管状带式输送机的设计为引进日本普利司通公司的专利技术，适用于各种复杂地形条件下输送密度为0-2.5t/m3的各种散状物料，采用普通管状胶带工作环境温度使用范围-25～+40℃；如有特殊要求，采用特殊规格输送带允许工作环境温度可达+160℃。管状带式输送机的应用基本没有限制，任何物料输送都可采用，输送的典型物料有：矿石、煤焦炭、石灰石、碎石、页岩和冲积土。一些非常难处理得物料，如：钢浓缩物、石油焦炭、粘土、废渣、混凝土、金属废渣、加湿粉煤灰、尾渣、铝土和滤尘等，也可用管状带式输送机输送。该产品可广泛应用于电力、建材、化工、矿山、冶金、码头、港口、煤炭、粮食等行业物料输送系统。因其特有的性能，在国外得到广泛应用，在我们国家应用的还比较少。 一、管状带式输送机特性 1、可广泛应用于各种物料的连续输送。 2、输送物料被包围在圆状胶带内输送，因此，物料不会散落及飞扬；反之，物料也不会因刮风、下雨而受外部环境的影响。这样即避免了因物料的撒落而污染环境，也避免了外部环境对物料的污染。 3、胶带被六只托辊强制卷成圆管状，无输送带跑偏的情况，管带机可实现立体螺旋状弯曲布置，
. 带式输送机自1795年被发明以来，经过200多年的发展，已被电力、冶金、煤炭、化工、矿山、港口等各行各业广泛采用，特别是第三次工业技术革命后新材料、新技术的采用，带式输送机的发展步入了一个新纪元。当今，无论从输送量、运距、经济效益等各方面来衡量，它已经可以同火车、汽车运输相抗衡，成为各国争先发展的行业。 带式输送机具有结构简单、输送量大、输送物料范围广泛、运距长、装卸料方便、可靠性高、运费低廉、自动化程度高等特点，它的优越性已十分明显，是国民经济中不可缺少的关键设备。 近年来，随着我国工业现代化的迅速发展，综合机械化采煤工艺的推广应用使得矿井的开采量和运输量日益增大，从而长距离、大运量、大功率输送设备的需求量越来越大。单机总功率达到5000kW、输送长度达到10km以上、运量超过5000t/h、运行速度超过5-6m/s的带式输送机已经在煤矿得到了实际应用。 带式输送机因其具有结构紧凑、传动效率高、噪声低、使用寿命长、运转稳定、工作可靠性和密封性好、占据空间小等特点，并能适应在各种恶劣工作环境下工作，包括潮湿、泥泞、粉尘多等，所以它已经是国民经济中不可或缺的关键设备。加之国际互联网络化的实现，又大大缩短了带式输送机的设计、开发、制造、销售的周期，使它更加具有竞争力。 目前，带式输送机已经成为露天矿和地下矿的联合运输系统中重要的组成部分。为了更好的研究带式输送机的工作组成原理，发现及改进其不足之处，本课题所研究的是大倾角、下运带式输送机。此次研究的主要问题在于系统的驱动件布置、软启动和制动问题。带式输送机向下运送物料时，其驱动电动的运行工矿有别于一般的带式输送机。由于运转上的需要，在结构上有特点，控制上有特殊需求。下运带式输送机的制动装置及其控制技术尤为关键。 如何实现制动与自动张紧，逐渐向智能化、自动化、人性化方向发张，是目前带式输送机的发展方向，也是本课题的研究目的和意义所在。相信随着课题的不断深入，对带式输送机将会有更深入的了解，为以后的学习也能打下夯实的基础。 可编辑文档
