水电站地下厂房安全保卫措施

水电站地下厂房安全保卫措施
水电站地下厂房安全保卫措施

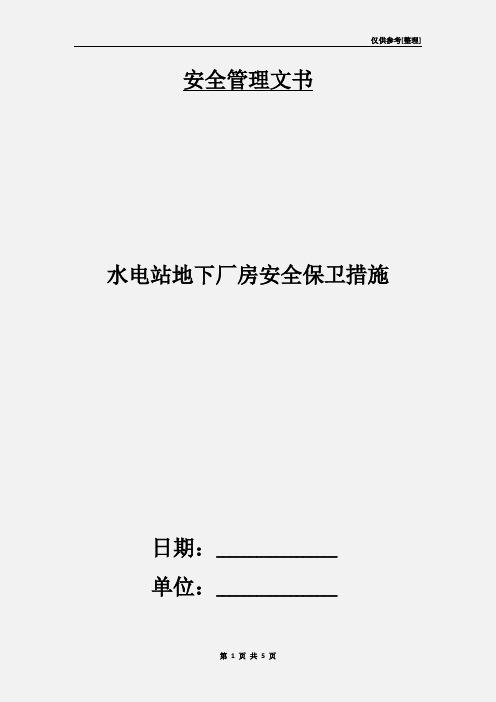

仅供参考[整理] 安全管理文书

水电站地下厂房安全保卫措施

日期:__________________

单位:__________________

第1 页共5 页

水电站地下厂房安全保卫措施

一、安全保卫的目的为确保厂房施工期间人员、设备的安全,加强现场管理,规范作业行为,确保电站如期发电,经过与监理单位和建管局协商我部雇佣保安队进行现场安全保卫工作。

二、安全保卫的时间及范围按照苗功安函【2011】3号文件要求安全保卫的时间为2011年8月15日至2011年12月31日;安全保卫范围包括安装、装修及土建施工期间地下厂房的管理,在机组正式投运后,结合电厂机组保卫的要求进行调整。

三、安全保卫管理办法1、通过宣传画等加大安全保卫管理办法的宣传力度,对进入厂房的人员、车辆进行检查,不符合工地要求的人员和车辆一律禁止进入。加强现场防火安全的检查,设置吸烟点,对发现流动吸烟等不安全行为按建管局要求进行处罚。

2、按照规定的格式对施工车辆制作通行证(附件1),对施工人员按照规定的格式制作工作牌(附件2)。

3、无通行证的车辆严禁进入施工区域。驶出厂房的货运车辆必须出示装物清单,由保卫人员对照检查,相符后方可放行。

5、对进入交通洞方向左侧进行车位规划,只限于小车停靠。大车进入后装卸车工作完成时,必须尽快离开厂房。

6、要求所有车辆进入厂房后必须掉头停车,只可以停在规划好的车位。

7、施工单位动火前办理动火证,动火证由机电安装项目部安全环保部出具,在出具前必须详细检查动火部位的防火措施及应急设备是否完善,否则不予出具。不办证而擅自动火的,发现后还在施工的,除责成其补办动火证外,对施工单位的负责人要进行罚款,每次1000元。

第 2 页共 5 页

一旦造成事故时,追究施工单位相关领导的管理责任。动火完毕后必须立刻清查现场。

8、加大整治力度,对查到的流动吸烟人员,对所在单位处予罚款,每人次200元。对检举、揭发流动吸烟的个人进行奖励,每发现一人次,奖励100元,以提高管理的积极性。

四、安全保卫人员及设施投入1、安全保卫设施投入由于施工区域的辐射面积大,进入施工区域的进、出口较多,在整个施工区域共设置5个卡点每个卡点设置1个岗亭并在岗亭位置各设置1套监控摄像仪。岗亭设置:厂房交通洞口、尾水洞口、过坝洞、出线厂、左岸共五个卡点。

2、保安部人员安排1)、队长1人2)、主管2人3)、消防领班人1人4)、消防中心9人,早中夜班各2人,消防巡查3人(每班各1人)。5)、岗位值班早、中、夜班领班各1人;早、中、夜班交通洞3人,尾水洞3人,过坝洞3人,出线厂3人,左岸3人。

3、生活设施由于项目部住房紧张为满足安保人员的住房,项目部新建活动板房15间以满足安保人员的住宿。

4、安全保卫投入的设备、设施见表1 表1:

安全保卫投入的设备及设施

序号设备名称规格单位数量备注1岗亭2m×2m×2.2m台5新购2巡逻车皮卡台1自有2对讲机部10新购3警用防爆手电部40新购4进、出厂登记薄本100新购5警棍个10新购6保安鞋、服套61新购7工作牌个500新购8车辆通行证个16新购9活动板房间15新建10电视机25寸台15新购11床架子床件32新购12衣柜件61新购13被褥套61新购14电风扇台15新购15宣传画张60

第 3 页共 5 页

新购16监控摄像仪套5新购17塑料套铲套15新购18塑料凳个15新购19塑料盆个61新购20饮水机台15新购21垃圾篓个7新购22拖把把15新购23快餐杯个61新

购水电十四局功果桥电站机电安装项目

二0一一年八月十二日

第 4 页共 5 页

仅供参考[整理] 安全管理文书

整理范文,仅供参考!

日期:__________________

单位:__________________

第5 页共5 页

河床式水电站厂房梯形钢屋架施工方案

土建施工及金属结构安装工程 CB-YZ-CS-92 主厂房钢屋架安装 施工方案 批准:_______________ 审核:_______________ 编制:_______________ ********* 工程局有限公司 江西********水电站土建施工及金属结构安装工程项目经理部 0一二年一月

1概述 (1) 2编制依据 (1) 3施工准备 (2) 3.1技术准备 (2) 3.2场地准备 (3) 3.3机械材料准备 (3) 4主要工序及施工方法 (3) 4.1钢屋架的制作 (3) 4.2钢屋架的焊接 (6) 4.3钢屋架防腐涂装 (6) 4.4钢屋架吊装 (8) 5主要施工机具 (10) 6主要技术措施材料 (11) 7施工进度计划及劳动力组织 (11) 7.1施工进度计划 (11) 7.2劳动力计划 (11) 8质量保证措施 (12) 9施工进度保证措施 (13) 9.1充分准备 (13) 9.2制作加工 (13)

主厂房钢屋架安装施工方案 1概述 主厂房采用轻型屋面梯形钢屋架,屋架跨度22.5m,檐高1.6m,脊高2.7m, 材料为Q235B钢材,2.2吨/榀,总计44t/20榀。屋面面积2176.65m2,双坡屋面,屋面材料为彩钢夹芯板,面板厚0.6mm,板厚75mm,有檩体系,檩距为1.5m。屋架柱顶高程141.7m,钢屋架GWJ24-5A' -5B'仿图集05G515的GWJ24-5A、-5B,具体尺寸见《主厂房钢屋架平面布置图》(图号:YZ-JS-CF-JG-03/06)。所 有金属构件均需除锈,用红丹打底一道,刷栗色调和漆两道。钢屋架结构构件安全等级为二级,设计使用年限为50年,结构重要性系数1.0。本工程主要工程量详见图表1 图表1 主要工程量表 2编制依据 依据业主和监理要求,根据设计图纸组织安排主厂房钢屋架的制作和安装工作,以此进行方案的编制。 2.1依据设计图纸 (1)《主厂房钢屋架平面布置图》(图号:YZ-JS-CF-JG-03/06 ); (2)《主厂房钢屋架上弦水平支撑平面布置图》(图号:YZ-JS-CF-JG-04/06 ))(3)《主厂房钢屋架下弦水平支撑平面布置图》(图号:YZ-JS-CF-JG-05/06 ); (4)《主厂房钢屋架檩条、拉条布置图》(图号:YZ-JS-CF-JG-06/06 );

水电站地下厂房开挖和支护方案

水电站地下厂房开挖和支护方案 发表时间:2019-01-14T15:55:15.173Z 来源:《防护工程》2018年第31期作者:刘进 [导读] 因此本文根据日常工作经验,对水电站开挖中地下厂房开挖与支护的技术方案进行探讨,以供同行参考。 中国葛洲坝集团第三工程有限公司陕西延川 717208 摘要:水电站厂房开挖和支护技术是一项非常复杂的技术,对水电站工程质量有显著影响。笔者根据实际工作经验探讨了水电站地下厂房开挖和支护技术方案,力求大大提高水电站地下厂房开挖和支护技术水平。 关键词:水电站:地下厂房开挖;支护;方案 水电站是一种常见的水利工程项目,具有多种的开挖形式,其中就包括水电站地下厂房,因为需要在深层的岩层中进行建设,利用围岩的稳定性来确定厂房具有较好的整体性,从而应对修建大坝时地形地貌不符合修建要求的问题,另外,还可以协调输水、发电和大坝安全之间的相互关系,所以广泛应用于我国的水利工程中。但是水电站地下厂房开挖对于地质条件要求很高,若遇到较大的构造带或岩层破碎带,就会大大增加施工的难度,因此本文根据日常工作经验,对水电站开挖中地下厂房开挖与支护的技术方案进行探讨,以供同行参考。 1水电站地下厂房开挖方案 水电站地下厂房开挖深度高达几十米。施工的难度较大,同时具有围岩挖空率高、断面尺寸大等特征,所以必须要提高围岩的稳定性,才能够确保工程顺利完成。通常情况下,地下厂房的开挖一般按照从上到下的顺序进程,实行分层分块开挖并且进行支护。就围岩的应力变化而言,应力历史会与开挖支护的程序存在一定关系。如果开挖或支护不当就会造成整个施工受到影响,同时会导致应力分布和破损区同时发生变化,大大增加了施工过程中的安全隐患。所以,在地下厂房的开挖过程中,一定要注意结合实际情况制定施工方案,选择合理的开挖程序和支护方法[1]。在开始施工前,首先要对地质进行严格探查,同时考虑到施工进度以及施工成本等要求,进一步优化开挖程序和支护施工方案,按照立体多层次、平面多工序的基本原则开展开挖支护作业,加强对各类监测信息的收集和应用,能够不断优化施工方案,达到最佳的施工效果。 1.1施工准备阶段 在地下厂房开挖前,一定要做好施工的相关准备,确保万无一失。要根据相关的监测信息进一步优化施工方案,科学布置施工支洞,更好地提供工作的平行作业平台。另外,施工方还要依据施工的要合同要求以及技术规范,合理选择开挖程序和施工工艺,进一步做好关键点监测与质量控制点信息。开挖主厂房前要做好围岩稳定性处理以及排水系统的施工,设置好各类监测仪器,同时要做好通风井的施工[2]。开挖水电站地下厂房时,如果地质条件为高应力条件,那么岩层中含有大量的弹性能就会突然释放,从而进一步破坏了围岩的卸荷,严重影响了围岩的稳定性,所以必须要考虑到围岩卸荷松弛的问题,及时采取有效的预防措施,避免发生岩爆灾害。岩爆的发生一般是因为围岩的力学平衡被严重破坏,从而释放了大量的能量,远远高于所消耗的能量,所以一定要尽量避免能量变化对围岩产生的影响,合理控制分层的能量变化。 1.2地下厂房开挖方法 地下厂房的开挖一般要遵循一定的规律,通常情况下是从上到下进行分层施工,从而实现逐步成型,控制每一层的厚度在8到10米内,能够达到最佳的施工效果。分层施工时,要注意确保钻孔的精度,合理控制爆破震动,考虑到设备的作业空间以及作业通道等因素对施工的影响。一般情况下,岩壁吊车梁层的厚度需要合理控制为10米左右[3],同时要注意控制下部界面高度。开挖地下厂房的需要合理选用开挖方法,通常情况下要合理控制开挖的轮廓,常用的开挖方法包括预裂爆破和光面爆破。完成爆破后,再对中间岩体进行清理时,通常选择微差爆破方法。在该阶段的施工过程中,需要注意要对爆破实验得到的数据进行分析,从而确定预留保护层的厚度,随后对预留保护层进行分层清理,通过预裂来控制上层轮廓,下层主要是通过光爆成型。光爆成型的控制力度较好,能够将开挖控制在20cm以下。需要注意的是,保护层开挖是边墙位移量的主要影响因素,所以一定要确定适当的保护层开挖方法。如果使用深孔预裂爆破的方法进行开挖轮廓,那么高度控制要在15cm以下。一般施工时没有特殊要求,就可以使用该方法进行开挖。 2水电站地下厂房支护方案 2.1支护施工原则 在进行支护时一定要遵循相应的设计原则,首先要根据地下厂房的具体地质条件进行支护工艺的选择。主厂房以及尾水调压室、进厂交通洞等主要采用喷锚支护的方法,能够起到永久支护的效果。局部洞室交叉口和隧道主要通过钢筋混凝土衬砌的方法[4],提供永久支护作用。其次,锚杆支护设计要依据地勘报告中的参数具体进行,要提高2类围岩的稳定性,支护达到一定的强度。第三,利用新奥法原理,开展喷锚支护设计,主要的程序为设计-施工-监测-修正,要加强对支护施工的监测和观察,及时调整支护参数。 2.2支护施工方案 通常情况下,岩体结构中的支护压力会根据岩体的位移变化而变化,两者之间的关系为负相关关系。如果位移量相同,那么支护后隧道围岩需要的支护压力要比之前的压力小,同时支护前后的压力差会根据位移变化而变化。在2类和3.类围岩中,要注意合理选择支护工艺。通常情况下浅孔锚干支护与开挖面的距离要达到3倍洞径长度以内。当完成复喷混凝土后,应该进深孔锚干,然后对预应力锚索进行设置。一般情况下,厂房的直立边墙高度不宜过高,通常控制在50-80米内,能够提高厂房的稳定性,这也要采取相应的加固措施。例如,利用预应力锚杆、喷涂混凝土等,另外为了进一步提高围岩的稳定性,还要使用预定力锚索进行加固。在支护施工过程中,需要注意支护所使用的施工时间较长,具有相比开挖施工更长的施工周期,所以整个地下厂房的施工进度受到支护施工的影响较大。因此,为了进一步提高施工的进度,在支护施工过程中可以适当使用高频冲击回转钻进工艺,能够有效提供施工效率,从而减少施工周期。除此之外,为了进一步节约施工时间,可以提前完成作业,通过开辟出作业空间的方法来完成,当完成主厂房开挖后,就能够在作业空间内着手开展穿索等工艺[5]。施工过程中尽管围岩已经得到加固,但是当开挖下部结构时,围岩仍然会发生位移,所以一定要加强对上部加固围岩的控制,提高其稳定性,否则上部围岩稳定性降低,就会影响摸索的锚固赋存力,严重情况下会导致应力超标,大大增加了安全隐患,因此一定要对预应力的增量进行有效控制,提高施工的安全性。除了做好系统支护之外,另外对于一些特殊部位,也要进一步加强守护,特别是洞室的

水电站地下厂房施工技术

水电站地下厂房施工技术 摘要: 龙滩水电站地下引水发电系统主厂房是世界级的地下厂房,其具有结构尺寸庞大、周边相邻洞室多、施工干扰大、地质情况复杂、开挖支护工程量庞大、安全质量进度要求高的特点。本文通过开挖阶段主厂房顶层、岩壁梁、高边墙的开挖施工方法及施工监测在地下厂房中应用研究方面进行介绍,为同类型工程施工中合理组织施工程序、采用安全而行之有效的开挖方法提供一定的借鉴。 1.工程概述 龙滩水电站是红水河梯级开发中的骨干工程,属Ⅰ等工程,工程规模为大(Ⅰ)型,工程按正常蓄水位400m设计,电站装机容量为6300MW。引水发电系统主要建筑物引水隧洞、主厂房、母线洞、主变室、尾水调压井、尾水支岔洞、尾水隧洞均布置于左岸地下岩体中。左岸洞室纵横交错,上下重叠,主要洞室尺寸庞大,构成复杂的地下洞室群,大小洞室总数119条。 地下厂房右端距河岸约160m。厂房洞室上覆岩层最小厚度约100m,最大厚度约230m。该地下厂房为目前世界最大的地下厂房,从河床侧向山体侧依次布置有主安装间、主厂房、副安装间。主厂房结构尺寸为388.5m×30.70m×77.6m。 主厂房围岩由厚层砂岩、粉砂岩和泥板岩互层夹少量层凝灰岩、硅泥质灰岩组成。其中砂岩、粉砂岩占68.2%;泥板岩占30.8%;灰岩、

层凝灰岩占1%。主洞室所在区域绝大部分为

Ⅲ类围岩、小部分为Ⅱ类围岩,极少部分属于Ⅳ、Ⅴ类围岩,具有较好的成洞条件。 2.主厂房开挖主要施工方法 2.1主要开挖程序: 地下厂房分9层开挖,主要步骤为:①利用主厂房顶层施工支洞进入厂房Ⅰ层开挖、支护,与此同时开挖母线排风廊道(3号施工支洞)至厂房另一端,形成两头对挖局面;②在Ⅰ层右端开挖支护完成100m后开挖Ⅱ层,并进行岩壁梁施工;③从进厂交通洞和经主变室至厂房的另一端(联系洞)对挖Ⅲ层,同样两端头降坡对挖Ⅳ层;④在厂房Ⅲ层开挖的同时,从引水下平洞进入厂房下游侧8m处,为加速Ⅳ、Ⅴ层开挖创造条件;⑤在厂房Ⅴ层开挖的同时,从尾水管进入开挖厂房Ⅷ、Ⅸ两层;⑥从引水下平洞进入厂房开挖Ⅴ、Ⅵ两层,最后爆通第Ⅶ层,从尾水支洞出渣,利用垫渣从尾水扩散段进入第Ⅶ、Ⅷ、Ⅸ层,进行喷锚支护工作;⑦每层开挖、锚杆、锚索、挂网、喷混凝土等工序进行平行流水作业。 2.2顶层开挖方法 厂房第一层开挖分为左端开挖及右端开挖,左端开挖主要通道为3#施工支洞,右端开挖主要通道为母线排风洞。先贯通两侧边导洞后进行中间岩柱开挖,周边采用光面爆破。顶拱开挖先进行两侧导洞开挖,支护好后,再进行中间岩柱拆除。 开挖过程中,两侧平行导洞交错施工,掌子面相距30m以上,以确保施工和工程安全。中间岩柱开始采用全断面开挖,由于断面较

水电站厂房设计

第十一章水电站地面厂房布置设计 第一节水电站厂房的任务、组成及类型 一、水电站厂房的任务 水电站厂房是水能转为电能的生产场所,也是运行人员进行生产和活动的场所。其任务是通过一系列工程措施,将水流平顺地引入水轮机,使水能转换成为可供用户使用的电能,并将各种必需的机电设备安置在恰当的位置,创造良好的安装、检修及运行条件,为运行人员提供良好的工作环境。 水电站厂房是水工建筑物、机械及电气设备的综合体,在厂房的设计、施工、安装和运行中需要各专业人员通力协作。 二、水电站厂房的组成 水电站厂房的组成可从不同角度划分。 (一)从设备布置和运行要求的空间划分 (1)主厂房。水能转化为机械能是由水轮机实现的,机械转化为电能是由发电机来完成的,二者之间由传递功率装置连接,组成水轮发电机组。水轮发电机组和各种辅助设备安装在主厂房内,是水电站厂房的主要组成部分。 (2)副厂房。安置各种运行控制和检修管理设备的房间及运行管理人员工作和生活用房。 (3)主变压器场。装设主变压器的地方。水电站发出的电能经主变压器升压后,再经输电线路送给用户。 (4)开关站(户外配电装置)。为了按需要分配功率及保证正常工作和检修,发电机和变压器之间以及变压器与输电线路之间有不同电压的配电装置。发电机侧的配电装置,通常设在厂房内,而其高压侧的配电装置一般布置在户外,称高压开关站。装设高压开关、高压母线和保护设施,高压输电线由此将电能输送给电力用户。 水电站主厂房、副厂房、主变压器场和高压开关站及厂区交通等,组成水电站厂区枢纽建筑物,一般称厂区枢纽。 (二)从设备组成的系统划分 水电站厂房内的机械及水工建筑物共分五大系统 (1)水流系统。水轮机及其进出水设备,包括压力管道、水轮机前的进水阀、蜗壳、水轮机、尾水管及尾水闸门等。 (2)电流系统。即电气一次回路系统,包括发电机及其引出线、母线、发电机电压配电设备、主变压器和高压开关站等。 (3)电气控制设备系统。即电气二次回路系统,包括机旁盘、厉磁设备系统、中央控制室、各种控制及操作设备如各种互感器、表计、继电器、控制电缆、自动及远动装置、通迅及调度设备等直流系统,如图11-1所示。

水电站厂房设计(图文讲解)

水电站厂房设计 第一节水电站厂房的任务、组成及类型 一、水电站厂房的任务 水电站厂房是将水能转为电能的综合工程设施,包括厂房建筑、水轮机、发电机、变压器、开关站等,也是运行人员进行生产和活动的场所。 水电站厂房的主要任务: (1)将水电站的主要机电设备集中布置在一起,使其具有良好的运行、管理、安装、检修等条件。 (2)布置各种辅助设备,保证机组安全经济运行,保证发电质量。 (3)布置必要的值班场所,为运行人员提供良好的工作环境。 二、水电站厂房的组成 (一)从设备布置和运行要求的空间划分 主厂房:布置水电站的主要动力设备(水轮发电机组)和各种辅助设备,设置装配场(安装间)。 副厂房:布置控制设备,电气设备和辅助设备,是水电站运行、控制、监视、通讯、试验、管理和工作的房间。 主变压器场:装设主变压器的地方。水电站发出的电能经主变压器升压后,再经输电线路送给用户。 高压开关站:装设高压开关、高压母线、和保护措施等设备的场所,高压输电线由此送往用户。 此外厂房枢纽中还有:进水道、尾水道和交通道路等。 水电站主厂房、副厂房、主变压器场和高压开关站及厂区交通等,组成水电站厂区枢纽建筑物,一般称厂区枢纽。 (二)从设备组成的系统划分 水电站厂房内的机械及水工建筑物共分五大系统 (1)水流系统。水轮机及其进出水设备,包括压力管道、水轮机前的进水阀、蜗壳、水轮机、尾水管及尾水闸门等。 (2)电流系统。即电气一次回路系统,包括发电机及其引出线、母线、发电机电压配电设备、主变压器和高压开关站等。 (3)电气控制设备系统。即电气二次回路系统,包括机旁盘、励磁设备系统、中央控制室、各种控制及操作设备如各种互感器、表计、继电器、控制电缆、自动及远动装置、通迅及调度设备等直流系统。

水电站厂房的设计说明

绪论 水电站厂房是水电站主要建筑物之一,是将水能转换为电能的综合工程设施。厂房中安装水轮机、发电机和各种辅助设备。通过能量转换,水轮发电机发出的电能,经变压器、开关站等输入电网送往用户。所以说水电站厂房是水、机、电的综合体,又是运行人员进行生产活动的场所。其任务是满足主、辅设备及其联络的线、缆和管道布置的要求与安装、运行、维修的需要;为运行人员创造良好的工作条件;以美观的建筑造型协调与美化自然环境。 水电站厂区包括: (1)主厂房。布置着水电站的主要动力设备(水轮发电机组)和各种辅助设备的主机室(主机间),及组装、检修设备的装配场(安装间),是水电站厂房的主要组成部分。 (2)副厂房。布置着控制设备、电气设备和辅助设备,是水电站的运行、控制、监视、通讯、试验、管理和运行人员工作的房间。 (3)主变压器场。装设主变压器的地方。电能经过主变压器升高到规定的电压后引到开关站。 (4)开关站(户外高压配电装置)。装设高压开关、高压母线和保护措施等高压电气设备的场所,高压输电线由此将电能输往用户,要求占地面积较大。 由于水电站的开发方式、枢纽布置、水头、流量、装机容量、水轮发电机组形式等因素,及水文、地质、地形等条件的不同,加上政治、经济、生态及国防等因素的影响,厂房的布置方式也各不相同,所以厂房的类型有各种不同的划分,例如按机组工作特点可分为立式机组厂房、卧式机组厂房。根据厂房在水电站枢纽中的位置及其结构特征,水电站厂房可分为以下三种基本类型: 1. 坝后式厂房。厂房位于拦河坝下游坝趾处,厂房与坝直接相连,发电用水直接穿过坝体引人厂房。 2. 河床式厂房。厂房位于河床中,本身也起挡水作用,如西津水电站厂房。若厂房机组段还布置有泄水道,则成为泄水式厂房(或称混合式厂房),。 3. 引水式厂房。厂房与坝不直接相接,发电用水由引水建筑物引人厂房。当厂房设在河岸处时称为引水式地面厂房。 水电站厂房是专门的水工建筑物,它具有一般水工建筑物的共性,故其设计有以

水电站厂房砖砌体工程专项施工方案_secret

砌体专项施工方案 工程名称:辽宁庆阳特种化工有限公司1208项目911工房施工单位:鞍山市明宇建筑工程有限公司 建设单位:辽宁庆阳特种化工有限公司 编制人:张连祥 编制日期:2016-6-1

施工方案审批表

一、编制依据 1.911工房相关施工图纸及技术核定单 1.2《砌体工程技术规程》(J29-2006) 1.3《砌体工程施工质量验收规范》(GB50203-2002) 1.4 911工房现场实际情况 1.5建筑工程施工质量统一验收标准GB50300-2001 二、工程概况 2.1建筑概况 本工程位于庆阳特种化工有限公司七分厂厂区,建筑面积:1688m2 `,建筑高度:5.4m,局部建筑物高度为8.2m、9.2m;层数:1层;耐火等级:2级,抗震设防裂度为7度,耐入年限为50年 2.2砌体工程概况 911工房均采用MU15实心烧结砖砌筑,实心砖尺寸为240*115*54mm,采用M5水泥砂浆砌筑,墙宽370mm 2.3主要工程量及施工进度计划 2.3.1 主要工程量 厂房砌砖工程包括主厂房的建筑内外墙。 2.4砌体工程施工重点摘要 2.4.1 基层必须清扫干净,不能有灰土,弹出墙体的控制线和中心线。 2.4.2 用水准仪对基层进行抄平,高差超过2cm的用砂浆找平,超过2cm用细石混凝土找平。根据砌块厚度及灰缝宽度设置皮数杆。标明皮数及坚向构造的变化部位。根据弹好的轴线进行排砖,在不够整块处以辅助块砌筑。 2.4.3 砌筑时宜用“四一”砌筑法,做到灰缝平直,砂浆饱满,接搓可靠,在构造柱与墙体连接处,按要求砌成马牙槎。 2.4.4 在砌筑过程中,配合好安装工预埋管线。 2.4.5 砌块砌筑前,应在基础平面和楼层平面按砌块设计排列图,放出第一皮砌块的轴线、边线洞口线和分块线。 2.4.6 砌筑前应清除砌块表面的污物及粘土,并对砌块作外观检查,砌筑砌块

水电站厂房设计

水电站厂房设计 一、水电站厂房的任务 水电站厂房是将水能转为电能的综合工程设施,包括厂房建筑、水轮机、发电机、变压器、开关站等,也是运行人员进行生产和活动 的场所。 水电站厂房的主要任务: (1) 将水电站的主要机电设备集中布置在一起,使其具有良好的运 行、管理、安装、检修等条件。 (2) 布置各种辅助设备,保证机组安全经济运行,保证发电质量。 (3) 布置必要的值班场所,为运行人员提供良好的工作环境。 二、水电站厂房的组成 (一) 从设备布置和运行要求的空间划分 主厂房:布置水电站的主要动力设备(水轮发电机组)和各种辅助设 备,设置装配场(安装间)。 副厂房:布置控制设备,电气设备和辅助设备,是水电站运行、控制、监视、通讯、试验、管理和工作的房间。 主变压器场:装设主变压器的地方。水电站发出的电能经主变压器 升压后,再经输电线路送给用户。 高压开关站:装设高压开关、高压母线、和保护措施等设备的场所, 高压输电线由此送往用户。 此外厂房枢纽中还有:进水道、尾水道和交通道路等。

水电站主厂房、副厂房、主变压器场和高压开关站及厂区交通等,组成水电站厂区枢纽建筑物,一般称厂区枢纽。 (二) 从设备组成的系统划分 水电站厂房内的机械及水工建筑物共分五大系统 (1) 水流系统。水轮机及其进出水设备,包括压力管道、水轮机前 的进水阀、蜗壳、水轮机、尾水管及尾水闸门等。 (2) 电流系统。即电气一次回路系统,包括发电机及其引出线、母 线、发电机电压配电设备、主变压器和高压开关站等。 (3) 电气控制设备系统。即电气二次回路系统,包括机旁盘、励磁设备系统、中央控制室、各种控制及操作设备如各种互感器、表计、继电器、控制电缆、自动及远动装置、通迅及调度设备等直流系统。 (4) 机械控制设备系统。包括水轮机的调速设备,如接力器及操作柜,事故阀门的控制设备,其它各种闸门、减压阀、拦污栅等操作 控制设备。 (5) 辅助设备系统。包括为了安装、检修、维护、运行所必须的各种电气及机械辅助设备,如厂用电系统(厂用变压器、厂用配电装置、直流电系统),油系统、气系统、水系统,起重设备,各种电气和机械修理室、试验室、工具间、通风采暖设备等。 水电站厂房组成(设备组成) (三) 从水电站厂房的结构组成划分 1.平面:主机室+安装间 主机室:水轮发电机组及辅助设备布置在主机室,是运行和管理的 主要场所;
