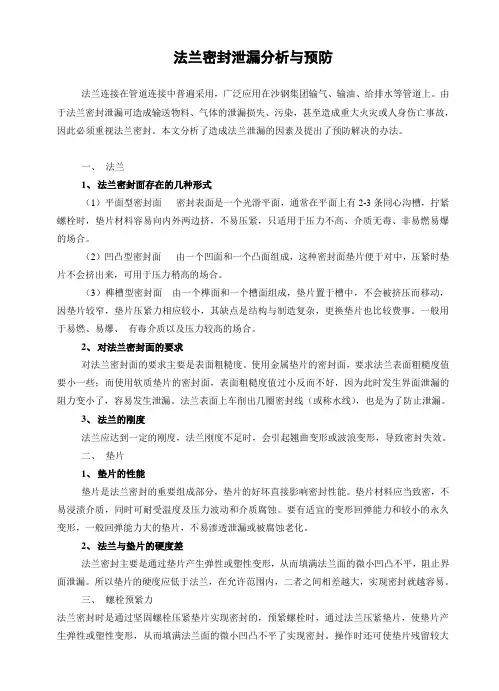

法兰密封泄漏分析与预防
肥城矿业集团公司（山东２７２４０４）杨劲松
摘要：通过对法兰密封泄漏原因的分析，
找出预防及解决办法。
关键词：法兰密封泄漏
法兰连接在管道连接中普遍采用，广泛应用在化工、输油、给排水等行业。由于法兰密封泄漏可造成输送物料、气体的泄漏损失、污染，甚至造成重大火灾或人身伤亡事故，因此必须重视法兰密封。本文分析了造成法兰泄漏的因素及提出了预防解决的办法。
薯莹毒童霞ｔ薹囊赣二ｊ筵ｉｌ毳蠹｜壤鬟鏊《鬻鬟ｊ巷§ｌ§《鬟甏蘩薹萋《§§凌簿ｉｉ馥移嚣；誊蘩魏ｌ鬟嚣ｌ鬻ｌ蘩§螂÷々ｌ稿协＊蚝ｉ莹｜强镳群强¨｝ｉ；｜强强＊蔫辱懑＊尊蛾毒曩■《疆臻《簿ｉ二?☆?ｔⅢ¨秘≯簪％一蠢一靠§￥班＝｛
１．法兰密封面存在的几种形式
（１）平面型密封面密封表面是一个光滑平面，通常在平面上车有２～３条同心沟槽，拧紧螺栓时，垫片材料容易向内外两边挤，不易压紧，只适用于压力不高、介质无毒、非易燃易爆的场合。
（２）凹凸型密封面由一个凹面和一个凸面组成，这种密封面垫片便于对中，压紧时垫片不会挤出来，可用于压力稍高的场合。
（３）榫槽型密封面由一个榫面和一个槽面组成，垫片置于槽中，不会被挤压而移动，因垫片较窄，垫片压紧力相应较小，其缺点是结构与制造复杂，更换垫片也比较费事。一般用于易燃、易爆、有毒介质以及压力较高的场合。
２．对法兰密封面的要求
对法兰密封面的要求主要是表面粗糙度。使用金属垫片的密封面，要求法兰表面粗糙度值要小一些；而使用软质垫片的密封面，表面粗糙度值过小反而不好，因为此时发生界面泄漏的阻力变小了，容易发生泄漏。法兰表面上车削出几圈密封线（或称水线），也是为了防止泄漏。
３．法兰的刚度
法兰应达到一定的刚度，法兰刚度不足时，会引起翘曲变形或波浪变形，导致密封失效。
１．垫片的性能
垫片是法兰密封的重要组成部分，垫片的好
坏直接影响密封性能。垫片材料应当致密，不易
浸渍介质，同时可耐受温度及压力波动和介质腐
蚀。要有适宜的变形回弹能力和较小的永久变形。
一般回弹能力大的垫片能适应压力和温度的波动，
材料致密的垫片，不易渗透泄漏或被腐蚀老化。
２．法兰与垫片的硬度差
法兰密封主要是通过垫片产生弹性或塑性变
形，从而填满法兰面的的微小凹凸不平，阻止界
面泄漏。所以垫片的硬度应低于法兰，在允许范
围内，二者之间相差越大，实现密封就越容易。
法兰密封是通过紧固螺栓压紧垫片实现密封
的，预紧螺栓时，通过法兰压紧垫片，使垫片产生弹
性或塑性变形，从而填满法兰面的微小凹凸不平来
实现密封。操作时还可使垫片残留较大的密封比
压，保持良好的密封状态。螺栓预紧力必须均匀对
称地作用于垫片上，预紧力过小，垫片没有压紧就不
能止漏，但预紧力过大往往又会使垫片产生过大的
压缩变形，使垫片失去回弹能力甚至破坏。
使用条件主要是指系统的压力、温度以及介
质的物理和化学性质。单纯的压力或介质因素对
密封的影响并不是主要的，只有在与温度联合作
用下，尤其是在波动的高温下，将会严重影响密
封的性能。在高温下，介质对垫片的溶解和腐蚀
作用加剧，增加了泄漏的可能性，法兰、螺栓、
《萨黉目黧麴錾２００４年第６期３７
万方数据
ＳＧＤ型高压多级泵的改进安徽三联泵业有限公司（安徽２３８２００）许元兰
摘要：详细分析了大型多级离心泵平衡盘
失效与轴承烧瓦的原因，提出了有
效的改进方案。
关键词：高压多级泵平衡盘滑动轴承
煤矿工作面大都在井下几十米乃至几百米，地下水渗入工作面是经常发生的事。为确保矿井安全，防止大规模渗水对煤矿安全的影响，矿井下均设置水泵房，排出地下水。几乎所有的煤矿水均含有来自开采工作面的悬浮状磨粒（煤渣或煤灰），虽然许多场合采取多种措施，除去粗磨粒，但要想将细磨粒也全部清除则是不切实际的，为此，煤矿用泵需要高度的可靠性，并具有抗腐蚀性和磨蚀性水质的能力。
ｓＧＤ型高压多级离心泵是用于矿山的排水泵，经过数年的运行表明，该型泵能够满足煤矿要求，运行状态良好，受到用户的好评。
但在样机试制与工业运行初期遇到一些问题，如平衡盘失效，出现咬合死机，滑动轴承烧瓦等现象。
如图１所示，ｓＧＤ型节段式高压多级离心泵，轴向力由平衡盘来自动平衡，轴承为巴氏合
垫片可能产生蠕变和应力松弛，使密封比压下降，
如果温度和压力均有波动时垫片将会疲劳，使密
封失效。在低温下使用的密封，由于法兰和螺栓
冷却速度不一样，垫片预紧力会不均匀地降低，
加上垫片在低温下的收缩和弹性降低，都会加速泄
漏的产生。这就要求使用条件要平稳，尽量避免压
力和温度产生剧烈波动，在使用一段时间后再紧一
次螺栓，这对高温和有冷热循环的使用场合尤为重
要。当然，影响法兰密封性能的因素还有很多，比
如法兰表面的机械损伤或径向刻痕，安装时两法兰
面不平行，管道的柔性不够及应力等。
法兰表面要保持洁净，不允许有机械损伤和腐蚀损坏以及残留的旧垫片。检查法兰表面粗糙
度是否合适，法兰面的凸台是否能对准，两法兰
面问的间隙不能太大，两密封平面的平行度必须
满足使用垫片形式的要求，螺栓荷载只能用于压
紧垫片，而不能用于拉拢法兰。检查垫片的形式、
材料、尺寸和螺栓是否符合规定的要求。将垫片３８妒錾缮燃２００４年第６期放入正确的位置，均匀地拧紧螺栓，并检查组装是否正确良好。螺栓须对称逐渐拧紧，如需一定的螺栓应力，则应使用指针式扭力扳手，以获得正确的螺栓预紧力，在大法兰上也可用液压螺栓张力器测量螺栓的伸长量。
垫片需要一定压紧度的场合，须用塞尺检查垫片是否压紧到合适程度。按使用情况，对高温和有冷热循环的使用场合，垫片在使用一段时问后需再紧一次。非金属垫片必须储存于干燥凉爽的地方，不要直接暴露于阳光或有臭氧的地方，应该平放而不能挂在钩上，储存期超过２年须检查是否已经变质，储存垫片的箱盒必须标明垫片的材料、形式、尺寸、法兰的温度、压力等级等技术数据，以免用错。
造成法兰密封泄漏的原因是多方面的，以上只是根据现场使用情况做了简单分析，通过不断的技术改进及合理的安装使用，将会大大减少法兰密封的泄漏。
（收稿日期：２００４／０５／１１）
