58.直流汇流布线及汇流箱安装（
一、工程概述
****光伏并网发电项目位于****，本期工程共设计ZRC-YJV-0.6/1KV-2x50、ZRC-YJV-0.6/1KV-2x70、ZRC-YJV-0.6/1KV-1x4 三种型号的直流汇流电缆610公里，设计GHL-112/15-SRO型光伏防雷汇流箱880只。
二、编制依据
1、****电力设计院施工图纸
2、《光伏发电系统施工组织总设计》
3、《电气装置安装工程电缆线路施工及验收规范》GB50168-2006
4、《电气装置安装工程接地装置施工及验收规范》GB50169-2006
5、《电气装置安装工程质量检验及评定规程》DL/T 5161.1--5161.17-2002
6、《电力建设安全工作规程》（火力发电厂部分）DL5009.1-2002
7、《绿色施工导则》建质[2007]233号
8、《光伏发电站施工质量检查及验收规程》试行版
9、****厂家图纸
三、施工准备
四、主要施工方案
1、汇流箱支架采用热镀锌槽钢、热镀锌角钢制作，焊接后使用热镀锌螺栓固定到光伏支架上。
2、直流汇流电缆采用挖沟直埋敷设方式，电缆上、下方应按照设计要求使用软土、细砂进行防护，电缆过路处应穿管敷设。
3、光伏支架上安装的直流汇流电缆应使用绑线牢固绑扎。
4、直流汇流电缆穿入汇流箱后应按图纸设计的回路号接线。
5、直流汇流电缆保护管安装高度应一致，穿线后用防火材料严密封堵。
五、施工工艺流程
六、施工注意事项
1、所有施工人员，必须经体检合格并通过三级安全教育，持证上岗，严格按技术交底要求进行施工。
2、对照图纸，领取所需设备、材料，并检验型号及规格符合设计要求。
3、使用电焊机必须配备面罩和焊工手套，施工中有水及焊接手套潮湿后不得进行焊接作业，严禁利用钢筋、角铁、槽钢等作为电焊机接地线。
4、焊机要接地良好，电焊机使用前必须检查其绝缘，电源线及电焊导线严禁破损漏电，严禁使用破旧、淘汰的焊机。
5、使用切割机、无齿锯时必须佩戴防护眼镜，且锯前方不准朝向路口或行人，施工时应安排熟练工进行操作，并严格遵守操作规程。
6、支架刷漆应均匀完整，不得出现油漆滴落现象。
7、电缆头部应密封完好，防止进水后受潮绝缘电阻降低，电缆敷设应排列整齐,不交叉,并固定牢固。
8、施工交叉作业时应设专人监护与协调，施工前要把安装路径检查清楚，电缆沟内杂物清理干净，施工时要注意脚下孔洞是否有防护措施。
9、接线时应尽量避免带电作业。进入带电盘柜或运行区域工作时，必须办理工作票，并做好安全措施，防止触电。
七、环境与节能注意事项
1、施工中，切割下来的废料，及时收集并堆放到指定位置，禁止乱扔乱放。
2、施工中，焊接后所剩余的电焊头，必须统一收集，放到指定的垃圾箱中，不得在施工现场乱扔。
3、刷漆过程中，不得将油漆乱涂乱倒，刷完后，及时将漆桶及毛刷收回并放到指定位置，禁止丢在施工现场。
4、现场测量电缆敷设路径长度时，路径要合理，尺寸要准确，以免造成不必要的电缆浪费。
5、绿色施工的要求：
1）热镀锌钢材应使用正规厂家的材料。
2）焊接应使用逆变电弧焊机。
3）材料下料时，应量材切割，合理使用材料，长、短料相结合。
4）油漆桶、毛刷应及时回收，采取防止干燥的措施，以便重复使用。
5）工作完毕后及时关闭电动工具、电焊机的电源。
6）短材、废料及时回收，以便废旧利用。
7）运输设备、材料的机械工况良好，禁止排放黑烟。
八、质量保证措施
1、施工前要进行详细的技术交底工作，使施工人员提前掌握施工项目的施工要点和难点。
2、盘柜基础型钢不平直度每米不直度每米<1mm，全长<5mm，钢材存放时应将两端用枕木垫起，并做好标记。放置场所无积水，严禁重物碾压。
3、成排保护管的安装要做到统一、整齐美观。保护管敷设前要仔细核对图纸，使电缆埋管尽量精确，避免保护管管口距离汇流箱进线孔太远的现象发生。
4、电缆的运输及保管应安全可靠，保证电缆绝缘及外观良好，电缆敷设路径沟通良好、无杂物，不同路径电缆分开敷设，保证电缆敷设的美观，电缆敷设完毕设专人进行绑扎、整理。
5、盘柜内电缆应全部敷设完毕后方可进行电缆的整理及接线，避免同一盘柜内多次施工造成施工工艺的破坏，影响整体美感。特殊情况下，电缆不全的盘柜接线时应考虑再次施工的电缆走向及路径，并且安排同一人进行后续的施工。
6、质量通病及其预防措施：
1）针对焊口不饱满、焊渣清理不干净，焊口补漆不全、工艺不美观的问题。在技术交底中加以强调，以增强施工人员责任意识，同时加强验收，发现此情况立即整改。
2）针对保护管歪斜，固定不牢的问题。使用吊坠、钢卷尺、水平尺等工具进行测量检查，保护管的固定点间隔距离在技术交底中明确。
3）针对电缆排布不顺直、绑扎不规范，间距不一致的问题。制定电缆排列、绑扎方法标准和样板，统一对施工人员进行培训，电缆绑扎编排好后才能敷设下一根。
7、同类型工程的施工经验及其预防措施:
1）由于光伏支架安装高度不一致，汇流箱安装高度差异较大，造成电缆保护管不能统一长度标准，工艺质量下降。
2) 汇流箱安装完毕再进行电缆保护管安装，电缆敷设、接线时一次性整理到位，保证工艺质量。
九、执行强制性条文
根据GB50168-2006要求：
5.2.6直埋电缆在直线段每隔50～100m处、电缆接头处、转弯处、进入建筑物等处，应设置明显的方位标志或标桩。
根据GB50169-2006要求：
3.1.1电气装置的下列金属部分，均应接地或接零：
3、配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座。
5、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和可触及的电缆金属护层和穿线钢管。穿线的钢管之间或钢管和电气设备之间有金属软管过渡的，应保证金属软管段接地畅通。
十、安全文明施工措施
1、施工人员必须经三级安全教育并考试合格后方可进入现场。
2、进入现场时，必须正确佩戴安全帽，不得酒后进入现场。
3、高处作业时，首先先检查所用脚手架搭设情况，确认无误后方可使用。
4、高处作业时，必须正确使用安全带，并将其悬挂在上方牢固处。
5、严禁在施工现场吸烟，并注意防火。
6、使用电动工具接地或接零应良好可靠，并装设合格的漏电保护器。
7、施工过程中要尽量避免交叉作业。
8、使用无齿锯切割材料时，应将材料加紧牢固，无齿锯操作人员戴好防护眼镜，无齿锯片还剩原锯片直径的1/3时，应及时更换新锯片。
9、装卸、运输电缆盘时，在车上运输时应在电缆盘下加方木，防止电缆盘滚动，电缆盘上的电缆头应固定好，严禁将电缆盘直接从车上推下
10、电缆通过孔洞、管子或楼板时，两侧必须设监护人，入口侧应防止电缆卡手被带入孔内，出口侧的人员不得在正面接引，防止刺伤脸部。
11、冬季、雨季施工做好防滑措施，抬料时人力充足，施工人员要配备相应
的御寒劳动防护用品，个人防护物品如防滑鞋、安全帽、安全带等要正确使用。
12、现场通道以及脚手架、平台、走道应及时清除积水、霜雪，并采取可靠的防滑措施，安全防护设施必须到位。
13、施工产生的边角余料分类整理，存放于公司指定的存放点集中处理，施工中做到三无五清。
14、未尽事宜，严格按《安规》有关规定执行。
十一、危害辩识、风险分析和预防措施
十二、有关计算（无）
十三、措施性材料目录
十四、附件（无）
汇流箱精维护 1.1 范围 本文件规定了无锡隆玛科技股份有限公司汇流箱精维护流程和作业要求。 表1 部件信息 1.2 人员配置及工期要求 表2 检修人数及工期
1.3 工器具 表3 工器具清单 1.4 检修材料 表4 材料清单
1.5 作业流程与质量监督点 图1 作业流程图
1.6 作业步骤 1.6.1 常规检查 a）外观是否整洁，电缆牌是否有脱落现象，汇流箱内是否出现凝露。b）检查光伏汇流箱内熔断座的螺丝是否有松动，如出现松动的现象请及时锁紧。 c）检查每路光伏板的输入线连接是否可靠，如出现接头松动、断开的现象请及时固定。 d）检查汇流箱安装是否牢靠，是否密封，锁扣是否锁紧。 e）检查汇流箱通信功能和显示功能是否正常（H点），应能显示通道电流、防雷器当前工作状态等。 1.6.2 监控模块检查及维护 检查监控模块装置运行正常，显示电流、电压值是否正常，若监控模块损坏，则更换步骤如下：
1.6.3 保险丝检查及维护 检查保险丝是否有烧毁现象。若保险丝烧毁，需要更换保险丝，则步骤如下： a）用尖嘴钳将保险丝夹出。 b）万用表测量保险丝是否通断。 c）用尖嘴钳夹着保险丝插入熔断器座。 d）送电后，用钳形表测量更换回路是否有电流。 1.6.4 断路器检查及维护 检查断路器是否无烧毁、跳闸现象。若断路器损坏，需要更换断路器，步骤如下： a）断开直流柜断路器。 b）测量汇流箱断路器下端正负极出线无电压。
c）用内六角扳手拧开两个铜排螺丝和两个断路器出线螺丝。 d）十字螺丝刀拧开断路器的四个固定螺丝。 e）按拆除步骤重新将断路器更换上。 1.6.5 高压导轨电源检查及维护 检查高压导轨电源是否正常，若高压导轨电源损坏，更换步骤如下： a）分别向两边拔出电源模块上下端接插件。
海南州50MWp光伏并网电站项目 汇流箱安装接线 作业指导书 编制： 审核： 批准： 中国水利水电第四工程局 海南州光伏电站项目部 2012年10月
1适用范围 此作业指导书适用于光伏区的汇流箱安装施工。 2编制依据 GB/T 19939—2005 光伏系统并网技术要求 GB/T 19964—2020 光伏发电站接入电力系统技术规定（征求意见稿）GB *****-201* 《光伏电站施工标准》（征求意见稿）适用范围 IEC 62446:2020 并网光伏发电系统文件、试运行测试和检查的大体要求西北电监局（西电监办[2020]165号）西北区域光伏电站并网治理暂行规定 3作业前应做的预备及必需具有的条件 参加作业人员的资格及要求（包括人员品级及数量、人员考核、人员责任和权限）。 作业所需工具及仪器、仪表和准确度的要求。 作业原材料及半成品质量要求。 3.4 汇流箱的规格、类型各项设计标准符合标准要求有出厂合格证。 3.5 检查汇流箱，如有表面损伤、变形及松动等问题，应及时进行修整、 校正等处置，合格后才能进行安装。 3.6 作业环境应达到的条件。 安装前检查，在技术协议书中会对汇流箱的防护品级，元器件的品牌和型号做出相应的要求，安装前应进行检查；通过远程运输和现场保管应付箱内元器件及连线进行检查，是不是存在破损和松动现象。 4 要紧工具配置 测量仪器选用
安装设备选用 名称功能名称功能 一字螺丝刀紧固螺钉十字螺丝刀紧固螺钉 力矩扳手紧固螺栓扳手紧固螺栓 斜口钳修剪线扣线扣绑扎线缆 卷尺测量距离角尺测量距离 万用表测量电压热风机热缩电缆指套 绝缘胶带包扎裸线电钻钻孔 手套安装时佩戴辅材制作电缆接线头 5作业程序、方式、内容 汇流箱安装：关于汇流箱的安装，依照设计的汇流箱布置及连接示用意进行安装，每1MWp共安装汇流箱16台。 5.2 汇流箱的固定安装依照图纸实施，将汇流箱安装在光伏支架上指定位置，用螺栓拧紧，安装进程轻抬轻放，幸免划伤油漆；应保证汇流箱安装水平幸免歪斜。打开柜门（如以下图）。 断开所有开关和熔断器。 汇流箱进线接线方式（确保组串处于断开状态） 直流电缆：汇流箱有16个正极端子，依次标注为PV1+、PV2+…PV16+，16个负极端子依次标注为PV1-、PV2-…PV16-，依照图纸设计将相应汇流盒直流电缆的正负出线压接线鼻子后别离接到汇流箱接线端子的相应位置，紧固接线端子，拧紧防水锁头，步骤如以下图。
1、工作准备 1) 班组长指派工作负责人办理直流汇流箱支路保险更换 工作许可手续； 2) 准备更换直流汇流箱支路保险所需工器具：数字万用表、钳形电流表、保险钳、尖嘴钳。 3) 准备工作所需材料：直流熔断器。 4) 准备工作所需安全防护用具：安全帽、1kV绝缘手套、护目镜。 2、工作要求 1) 开展更换直流汇流箱支路保险工作时现场设备所需要 的状态 汇流箱直流断路器为断开转态；汇流箱该支路保险处于 取下状态；该支路电池组件之间连接MC4插头处于拔开 状态；户外工作需要天气良好。 2) 更换汇流箱保险的工艺标准
（1）更换的支路保险必须质量合格； （2）插接好的支路保险要处于卡槽正中间； （3）卡接好的保险要与卡槽充分接触，接触面应该最大； 3) 工作当中的安全风险及注意事项 （1）触电；戴1000V绝缘手套。 （2）锐器割伤；工作时戴防护工作手套。 （3）碰撞伤害；正确佩戴安全帽。 （4）紫外线灼伤；穿长袖工作服，涂抹防晒霜。 （5）植物刺伤；穿长袖工作服，涂抹防晒霜、工作鞋，并不得将衣袖、裤腿卷起。 （6）蚊虫咬伤；穿长袖工作服，涂抹防晒霜、工作鞋，并不得将衣袖、裤腿卷起。 3、布置安全措施 1) 断开直流防雷汇流箱直流断路器；戴1000V绝缘手套 防止触电。 2) 取下电池组件对应的该支路正负极保险；戴护目镜、 使用保险钳防止触电及弧光。 3) 拔开该电池组件对应的公共MC4插头；戴护目镜、使用绝缘尖嘴钳防止弧光。 4、工作的流程 1) 在汇流箱处测量该支路保险下侧接线端子处无电压。 拧下线缆时注意要做好标记。 2) 测量该支路进线电缆无短路情况。 做好线缆的标记，以免搞混正负极。 3) 插接新更换的汇流箱支路保险。
直流防雷汇流箱保险更换作业指导书 编号： 1.适用范围 本作业指导书规定了直流防雷汇流箱保险更换的作业程序及注意事项。适合格尔木450MW并网光伏电站在直流防雷汇流箱保险更换操作中应用。 2.引用文件 《电业安全工作规程》（发电厂和变电所电气部分） 《格尔木光伏电站运行规程》 《发电企业工作危险点及其控制措施》 《格尔木光伏电站维护规程》 3.作业过程控制 3.1作业准备 3.1.1 人员配备 序号人员配置人数资质要求备注 1.工作现场监护人 1 运检员或主值班员 2.工作现场成员 1 辅助运检员 说明：岗位及资料指最低要求。 3.1.2 图纸资料准备 序号图纸资料名称编号备注 1.汇流箱原理图HHGMS-SY1-1-04 HHGMS-SY1-1-05 2.格尔木光伏电站运行规程Q/XNYFDB 16—2014 3.格尔木光伏电站维护规程Q/XNFDGEM10201/11—2014 3.1.3 工器具准备 序号类别名称规格备注1.工具类 保险钳\ 对讲机华为IP-67 电量满足2.仪表类 直流钳形电流表福禄克319 万用表福禄克289C 3. 3 安全防护用品绝缘手套1kV
安全帽GB2811-2007 试验合格期周 期内 3.1.4消耗材料（包括备品） 序号名称规格单位数量 1.直流保险1000V DC 15A 个若干3.2作业风险评估及风险预控措施 序号作业步骤或 项目内容 风险描述 风险 值 风险预控措施 1.工器具准备可容许风险 1.6 使用合格的安全工器具 2.工作现场防 护 可容许风险 1.6 严格执行工作票制度，防止误碰带 电设备、防止走错带电间隔 3.3作业步骤、方法和质量标准 序号作业步骤或 项目内容 作业方法质量标准 质检 点 1.办理工作票严格按照作业要求正确办理电气一种 工作票 票面整洁，措施齐全 2.工器具准 备及运输 严格按作业要求进行准备工作 使用合格且符合工作要 求的安全工器具 3.现场防 护布置 做好保证安全的组织措施、技术措施 安全措施符合作业现 场要求 4. 更换汇流 箱支路保险 1.断开汇流箱直流断路器 2.取下需要更换的直流保险 3.更换新的直流保险 4.按照汇流箱操作说明查看所换保 险的支路的电流是否在正常工作 范围 严格按照《格尔木光伏 电站运行规程》《格尔木 光伏电站维护规程》中 逆变器操作的有关规 定，以及遵循《电业安 全工作规程》的工作票 制度 5.工作完毕收回所使用的安全工器具工作现场无杂物，卫生 清理干净 6.办理工作票工作结束办理工作票终结手续 7.结束工作按相关制度填写设备检修交代票面整洁，表述清楚 附件
光伏电站汇流箱检修作业指导书
目录 简要作业流程图 (3) 一．范围 (4) 二．本指导书涉及的文件、技术资料和图纸 (4) 三．各工序注意事项 (4) 四．汇流箱巡回检查 (6) 五．检修、维护要求 (7) 六. 汇流箱内部结构介绍 (7) 七．汇流箱检修作业标准 (8)
简要作业流程图
一．范围 为了统一规范直流汇流箱检修工作的操作方法及维护要求，确保定期维护质量符合产品要求，特编制本文件。本文件适用于光伏电站直流汇流箱检修维护工作。 二．本指导书涉及的文件、技术资料和图纸 直流汇流箱安装，操作与维护手册 三．各工序注意事项 3.1 准备工作中需要注意的事项 3. 1.1 参加维护的人员进行安全教育和技术培训，达到上岗条件。 3. 1.2 作业组成员的着装要符合规定、精神状态是否良好。 3. 1.3 开工前工作负责人要进行安全交底、技术交底，做好危险点分析。 3. 1.4 办理维护工作票及危险点分析票，确认工作票所列安全措施是否正确、完备的执行。 3. 1.5 参加维护的人员必须熟悉本作业指导书，并能熟记熟背本次维护的维护项目，工艺质量标准等。 3.1.6 参加本维护项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。 3.2 维护过程中需要注意的事项 3.2.1 每天检查工作班成员着装是否符合规定、精神状态是否良好。
3.2.2 工作前运维人员需要检查个人防护用品。 3.2.3 工作前确认设备已完全断电，各可能来电测均有明显断开点。 3.2.4 维护人员要熟悉作业环境，避免碰伤和滑倒。 3.2.5 使用工具合适、力度适中，防止打滑伤及人身及其它部位。 3.2.6 在容易损伤的部件上，铺垫干净的毛毡或用白布裹好。 3.2.7 所带的常用工具、仪表应认真清点，绝不许遗落在设备内。 3.3 验收过程中需要注意的事项 3.3.1 严格执行验收制度，保证不遗留任何事故隐患。 3.3.2 验收时注意工作环境，以防滑倒。 3.4 试运过程中需要注意的事项 3.4.1 设备初次运行时，人员要远离设备，严防设备部件损坏后伤人。 3.5 文明施工作业措施 3.5.1 严格按《电业安全规程》开展工作。 3.5.2 所有工作必须坚持“四不开工、五不结束”。 3.5.3 现场和工具柜工具、零部件放置有序，并作好记号以便回装。 3.5.4 工作区域卫生干净、整洁，每天收工必须打扫一次卫生。3.5.5 工作结束应做到工完、料尽场地清，维护零部件整洁干净。 3.5.6 所有维护人员必须严格遵守工作纪律，严禁工作现场打闹、嬉戏等造成不良影响事件发生。
光伏电站项目施工作业指导书 光伏电站项目施工作业指导书 一、施工前期准备 在施工前，需要熟悉施工图纸，了解设计内容、明确所需材料及施工技术要求。对主要设备和材料进行复核，如有不符或不清楚的地方及时提出。同时，需要熟悉与工程有关的技术资料，如施工及验收规范、技术规程、质量检验评定标准及产品方提供的相关技术材料。安全文明施工也是必要的。 二、施工安装过程 2.1 材料进场 在进行材料进场时，需要对进场的材料进行检查和验收，确保符合要求。 2.2 基础制作与安装
在基础制作和安装过程中，需要按照设计要求进行施工，确保基础牢固可靠。 2.3 支架安装 支架安装需要严格按照设计要求进行，确保支架稳定可靠。 2.4 组件安装 组件安装需要按照设计要求进行，确保组件安装牢固可靠。 2.5 逆变器、汇流箱安装 逆变器、汇流箱安装需要按照设计要求进行，确保安装牢固可靠。 2.6 桥架、电缆敷设 桥架、电缆敷设需要按照设计要求进行，确保牢固可靠。
2.7 升压变、配电柜安装 升压变、配电柜安装需要按照设计要求进行，确保安装牢固可靠。 2.8 接地制作 接地制作需要按照设计要求进行，确保接地可靠。 2.9 检测报告 在施工完成后，需要进行检测并出具检测报告，确保项目符合要求。 三、设备和系统调试 设备和系统调试需要按照设计要求进行，确保设备和系统正常运行。
附：无 2.1 材料进场 2.1.1 确保材料数量及技术规范符合设计要求，并报监理 审批。 2.1.2 开箱前，甲供材料需经监理共同验收。 2.1.3 确保材料进场后与施工队进行交接工作。 2.1.4 存放材料的场所应避免雨、雪、风、沙等天气影响，并采取防潮等防护措施，不得出现积水。 2.1.5 收集材料送货单、型式报告、合格证、出场报告、 说明书、认证书等相关材料。 2.2 基础制作与安装 2.2.1 在基础浇筑前一周，确保预埋件到货，基础开始浇 筑时，确保支架进场。
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！ == 本文为word格式，下载后可方便编辑和修改！ == 光伏作业指导书 篇一：光伏电站土建和安装工作作业指导书 光伏电站 土建和安装工作作业指导书 编制： 审核： 批准： 1、概 述 .................................................................. ..................................................................... (1) 1.1 编制依 据 .................................................................. (1) 1.2 工程概 况 .................................................................. (1) 1.3 施工条 件 .................................................................. (3) 1.4 地质条 件 .................................................................. (3) 1.5 气象、水文条 件 .................................................................. (4)
1.6 施工特点、难点及对 策 .................................................................. (5) 1.7 工期目 标 .................................................................. (5) 1.8 工程质量目 标 .................................................................. . (5) 1.9 安全文明施工目 标 .................................................................. .. (6) 1.10 环境保护目 标 .................................................................. .. (6) 2、总体施工组织布置及规 划 .................................................................. (6) 2.1 施工总平面 图 .................................................................. . (6) 3、土建工程主要施工技术方 案 .................................................................. (39) 3.1 工程测 量 .................................................................. . (39) 3.2土方开挖工程施 工 .................................................................. . (42) 3.3电池组串支架基础钢筋工 程 .................................................................. (43)
漂浮电站 作业指导书 编制： 审核： 批准：
目录 一、编制目的： (1) 二、施工流程 (1) 3.1施工平台布置 (1) 3.2平台搭设： (2) 四、二代浮体施工步骤： (3) 4.1施工器具准备： (3) 4.2预摆放好浮体: (4) 4.3螺丝螺母连接： (5) 4.4导轨、压块预安装： (6) 4.5安装导轨： (7) 4.6预敷设组件： (7) 4.7安装压块： (8) 五、三代浮体安装步骤： (9) 六、锚固系统安装 (12) 6.1锚固桁架与周边浮体的安装 (12) 6.2缆绳的锚固安装 (13) 七、汇流箱支架以及电缆支架安装 (14) 7.1汇流箱支架安装 (14) 7.2电缆支架安装 (15) 八、2500-MV 浮台安装 (18) 8.1安装前准备 (18) 8.2 安装说明 (19) 8.3 装配前状态 (20) 8.4浮台安装 (22) 九、接地安装 (27) 十、电缆敷设 (28) 10.1、技术质量要求 (28) 10.2、安全要求 (28) 十一、漂浮电站管桩基础施工（重点） (30) 11.1、水下管桩施工概况 (30) 11.2锚固桩施工准备 (31) 11.3施工工艺流程： (31) 十二、施工过程细节 (34) 1、吊装及组件搬运 (34) 2、桥架连廊（集电线路进开关站） (34) 3、汇流箱安装与浮体、组件安装同步进行 (35) 4、电缆支腿和桁架安装与浮体组件安装同步进行 (35) 5、直流电缆进箱逆变 (36)
漂浮电站光伏区作业指导书 一、编制目的： 1、合理、规范的使用施工器具。 2、按步骤施工、避免返工。 3、掌握施工要点、难点，加大施工效率 4、避免野蛮施工，造成不必要的施工损坏。 二、施工流程 三、施工前期准备： 3.1施工平台布置 根据业主方施工进度考虑施工平台数量，根据现场的地理位置和路况选定平台具体位置。选定的位置需要考虑组件材料和浮体材料的堆放区域，这与常规的光伏电站堆场存在不同，因为浮体材料的占地面积相对比较大，消耗量也大。下图为招商淮南项目根据地理环境和施工进度搭设的6个施工码头。
光伏电站 土建和安装工作作业指导书 编制： 审核： 批准：
1、概述 (1) 1.1 编制依据 (1) 1.2 工程概况 (1) 1.3 施工条件 (2) 1.4 地质条件 (3) 1.5 气象、水文条件 (3) 1.6 施工特点、难点及对策 (4) 1.7 工期目标 (4) 1.8 工程质量目标 (4) 1.9 安全文明施工目标 (4) 1.10 环境保护目标 (4) 2、总体施工组织布置及规划 (5) 2.1 施工总平面图 (5) 3、土建工程主要施工技术方案 (29) 3.1 工程测量 (29) 3.2土方开挖工程施工 (31) 3.3电池组串支架基础钢筋工程 (32) 3.4电池组串支架基础模板、砼工程及回填 (32) 3.5综合楼、门卫室、水泵房等模板工程 (34) 3.6综合楼、门卫室、水泵房等钢筋工程 (38) 3.7综合楼、门卫室、水泵房等混凝土工程 (40) 3.8墙体工程 (42) 3.9给排水系统 (49) 3.9.1、给水工程 (49) 3.9.1、排水工程 (52) 3.10消防系统 (55) 3.10.1消防系统设备 (55) 3.10.2准备工作 (55) 3.11主要建筑物装饰工程施工 (56) 4、施工总进度及措施 (7) 4.1 进度合理性及主要节点工期 (7) 4.2 工期保证措施 (9) 4.3 资源配置 (12) 5、确保工程质量的技术组织措施 (13) 5.1质量方针 (13) 5.2质量目标 (14) 5.3质量保证体系 (14) 5.4质量保证措施 (15) 5.5施工“质量通病”防范、处理、控制的详细措施 (17) 6、确保安全生产的技术组织措施 (20) 6.1安全目标 (20) 6.1安全保证的组织机构 (20) 6.2安全保证体系 (21) 6.3保证安全的措施 (21) 7、确保文明施工和环境保护的技术组织措施 (24) 7.1文明施工 (24) 7.2环境保护措施 (26) 支架、光伏组件及汇流箱安装作业指导书 (59) 一、总说明及流程图 (60) 1.1应遵循的规范 (60)
预制舱式PCS成套设备安装作业指导书 编制：年月日审核：年月日审批：年月日 北京能高自动化技术股份有限公司
目录 1 编制依据 (1) 2 编制说明 (1) 3 适用范围 (1) 4 工程目标 (1) 4.1 职业健康安全管理目标 (1) 4.2 质量目标 (2) 4.3 工期节点目标 (2) 5 施工准备 (2) 5.1 施工条件 (2) 5.2 人员、技术、机具准备 (2) 5.2.1 人员准备 (2) 5.2.2 技术准备 (3) 5.3机具及材料准备 (3) 5.3.1 机具准备 (3) 5.3.2 材料准备 (3) 6 基础建造型钢敷设 (3) 7 接地网敷设 (4) 7.1 施工流程及方法 (4) 7.2 工程质量控制要点 (4) 7.3 接地电阻测试 (5) 8 预制舱式PCS成套设备安装方案 (5) 8.1 开箱检查 (5) 8.2 预制舱设备吊运 (6) 8.3 预制舱设备安装 (7) 9 预制舱式PCS成套设备调试方案 (8) 9.1调试的安全措施 (8) 9.2 调试的技术准备 (8) 9.3 试验项目 (8) 9.3.1电流互感器的试验项目 (8) 9.3.2电压互感器的试验项目 (9) 9.3.3断路器的试验项目 (9) 9.3.4电力电缆的试验项目 (9) 9.3.5避雷器的试验项目 (9) 9.3.6电力变压器的试验项目 (10)
10 施工质量控制要点 (10) 10.1 主控项目 (10) 10.2 一般项目 (11) 11 安全措施与保护 (12) 11.1 安全措施 (12) 12 成品保护 (12) 13 文明施工保证措施 (13) 13.1 文明施工目标 (13) 13.2 文明施工，环保措施 (13) 13.3 重点部位的要求 (13) 13.4 标准化管理要求 (13)

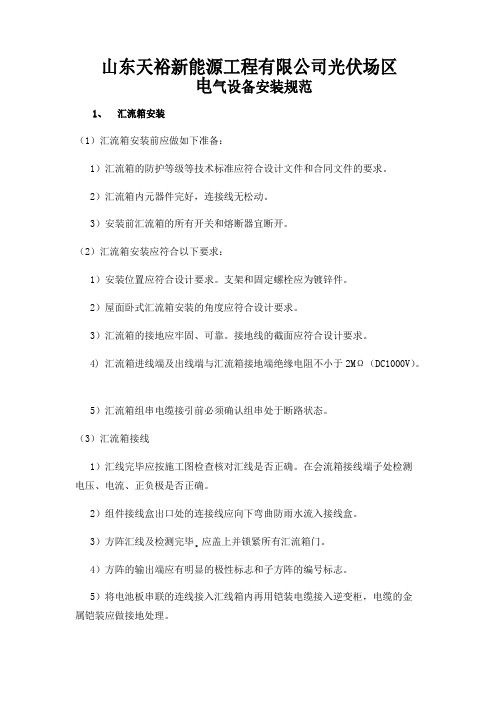

山东天裕新能源工程有限公司光伏场区 电气设备安装规范 一、汇流箱安装 （1）汇流箱安装前应做如下准备： 1）汇流箱的防护等级等技术标准应符合设计文件和合同文件的要求。 2）汇流箱内元器件完好，连接线无松动。 3）安装前汇流箱的所有开关和熔断器宜断开。 （2）汇流箱安装应符合以下要求： 1）安装位置应符合设计要求。支架和固定螺栓应为镀锌件。 2）屋面卧式汇流箱安装的角度应符合设计要求。 3）汇流箱的接地应牢固、可靠。接地线的截面应符合设计要求。 4) 汇流箱进线端及出线端与汇流箱接地端绝缘电阻不小于2MΩ（DC1000V）。 5）汇流箱组串电缆接引前必须确认组串处于断路状态。 （3）汇流箱接线 1）汇线完毕应按施工图检查核对汇线是否正确。在会流箱接线端子处检测电压、电流、正负极是否正确。 2）组件接线盒出口处的连接线应向下弯曲防雨水流入接线盒。 3）方阵汇线及检测完毕应盖上并锁紧所有汇流箱门。 4）方阵的输出端应有明显的极性标志和子方阵的编号标志。 5）将电池板串联的连线接入汇线箱内再用铠装电缆接入逆变柜，电缆的金属铠装应做接地处理。 4)汇流箱施工安装要求及流程； A.箱体定位螺栓固定箱面组装符合图纸 B.汇流箱应安装在安全、干燥、易操作的位置。 C.汇流箱作好明显可靠的接地；导线引出面板时，面板线孔应光滑无毛刺；金属面板应装设绝缘保护套。 D.汇流箱外壳应有明显可靠的PE保护地线（PE为黄绿相间的双色线）；但PE 保护地线不允许利用箱体或盒体串连。 E.并绑扎成束:在活动部位应固定；盘面引出及引进的导线应留有适当余度，
