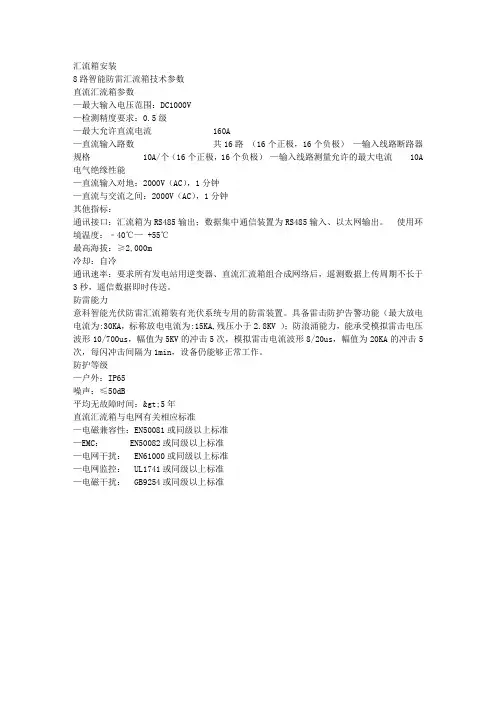

汇流箱安装
8路智能防雷汇流箱技术参数
直流汇流箱参数
—最大输入电压范围：DC1000V
—检测精度要求：0.5级
—最大允许直流电流 160A
—直流输入路数共16路（16个正极，16个负极）
—输入线路断路器规格 10A/个（16个正极，16个负极）
—输入线路测量允许的最大电流 10A
电气绝缘性能
—直流输入对地：2000V（AC），1分钟
—直流与交流之间：2000V（AC），1分钟
其他指标：
通讯接口：汇流箱为RS485输出；数据集中通信装置为RS485输入、以太网输出。使用环境温度：﹣40℃— +55℃
最高海拔：≥2,000m
冷却：自冷
通讯速率：要求所有发电站用逆变器、直流汇流箱组合成网络后，遥测数据上传周期不长于3秒，遥信数据即时传送。
防雷能力
意科智能光伏防雷汇流箱装有光伏系统专用的防雷装置。具备雷击防护告警功能（最大放电电流为:30KA，标称放电电流为:15KA,残压小于2.8KV ）；防浪涌能力，能承受模拟雷击电压波形10/700us，幅值为5KV的冲击5次，模拟雷击电流波形8/20us，幅值为20KA的冲击5次，每闪冲击间隔为1min，设备仍能够正常工作。
防护等级
—户外：IP65
噪声：≤50dB
平均无故障时间：>5年
直流汇流箱与电网有关相应标准
—电磁兼容性：EN50081或同级以上标准
—EMC： EN50082或同级以上标准
—电网干扰： EN61000或同级以上标准
—电网监控： UL1741或同级以上标准
—电磁干扰： GB9254或同级以上标准
8路智能防雷汇流箱技术数据表
序号名称要求值投标方提供值备注
1 输入电压范围DC1000V DC1000V
2 检测精度要求0.5级0.5级
3 电气绝缘
1）直流输入对地AC2000V，1分钟AC2000V，1分钟
序号名称要求值投标方提供值备注
2）直流与交流之间AC2000V，1分钟AC2000V，1分钟
4 防雷能力
1）标称放电电流>30kA >30kA
2）残压<2.8kV <2.8kV
5 防护等级（户外）IP65 IP65
6 平均无故障时间>5年>5年
7 输入组串接线柱≥6mm26mm2
8 接地线接线柱≥35mm2 35mm2
9 输出接线柱≥95mm295mm2
10 使用环境温度﹣40℃— +55℃﹣40℃— +55℃
8路智能防雷汇流箱其他技术数据：
最大允许直流电流160A
直流输入路数共16路（16个正极、16个负极）
输入线路正负极保护规格10A
输入线路测量允许的最大
10A
电流
系统供电电压150VDC-850VDC
干接点容量60VDC 1A
通信接口RS485；光缆接口（可选）；PLC（可选）；网口（可选）箱体材料金属外壳，隔离屏蔽
箱体尺寸（宽/高/深）820x570x220（mm）
重量 kg <50Kg
版本型号YGSC-I16
允许的环境温度-40℃至 +55℃
相对湿度，不凝结15% 至 93%
8路智能防雷汇流箱电气原理接线图
8路智能防雷汇流箱直流汇流箱外形尺寸图
8路智能防雷汇流箱示意图
8路智能防雷汇流箱整体结构图
8路智能防雷汇流箱柜内结构图
提示：根据不同型号配置可能略有差别
8路智能防雷汇流箱柜门控制板结构图
提示：根据不同型号配置可能略有差别8路智能防雷汇流箱外部接口图
基本介绍 在太阳能光伏发电系统中，为了减少太阳能光伏电池阵列与逆变器之间的连线，科比特科技根据《SJT 11127-1997 光伏(PV)发电系统过电压保护-导则》和《GB/T18479-2001 地面用光伏（PV）发电系统概述和导则》以及光伏系统的特点，结合我们多年防雷系统设计经验，研制出了具有多项专利技术的KBT-PVX系列光伏防雷汇流箱。用户可以将一定数量、规格相同的光伏电池串联起来，组成一个个光伏串列，然后再将若干个光伏串列并联接入KBT-PVX系列光伏汇流防雷箱，在光伏防雷汇流箱内汇流后，通过直流断路器输出，与光伏逆变器配套使用从而构成完整的光伏发电系统，实现与市电并网。 AL-DBPV系列汇流箱，根据光伏发电并网逆变器选型设计要求分为：1-2路、3-4路、5-9路、10-16路光伏串列输入汇流，并通过智能通讯采集模块测量和故障分析检测定位。光伏汇流箱电缆输入配置有MC3或MC4型防水电缆锁接头（可根据客户要求设计为PG 系列电缆锁头），防护等级IP65。 为了提高系统的可靠性和实用性，科比特在光伏防雷汇流箱里配置了光伏专用直流防雷模块、直流熔断器和断路器等，并设置了工作状态指示灯、雷电计数器等，方便用户及时准确的掌握光伏电池的工作情况，保证太阳能光伏发电系统发挥最大功效。 主要特点 1、可同时接入多路太阳能光伏阵列，每路电流最大可达11A，能满足不同用户需求； 2、配有太阳能光伏直流高压防雷器，正极负极都具备双重防雷功能； 3、采用专业直流高压断路器，直流耐压值不低于DC1000V，安全可靠； 4、雷电计数功能，方便了解雷电灾害的侵入情况及频率； 5、具有工作状态指示，便于观察工作状况； 6、装有耐高压的直流熔断器和断路器共两级安全保护装置； 7、可以根据需要配置传感器及监控显示模块对每路的电流进行测量和监控，可以远程记录和显示运行状况，无须到现场（选配）； 8、防护等级达IP65，满足室外安装的使用要求； 9、安装维护简单、方便，使用寿命长。 技术参数 1、电池串列最高输入电压：DC1000V 4、熔断器额定电流：11A 2、电池串列输入电流：10A 5、最大输出电流：N×11A 3、输入回路数：按要求配置
光伏汇流箱项目 可行性分析报告 规划设计 / 投资分析
光伏汇流箱项目可行性分析报告说明 该光伏汇流箱项目计划总投资10362.70万元，其中：固定资产投资8951.67万元，占项目总投资的86.38%；流动资金1411.03万元，占项目总投资的13.62%。 达产年营业收入11243.00万元，总成本费用8983.47万元，税金及附加161.86万元，利润总额2259.53万元，利税总额2733.05万元，税后净利润1694.65万元，达产年纳税总额1038.40万元；达产年投资利润率21.80%，投资利税率26.37%，投资回报率16.35%，全部投资回收期7.61年，提供就业职位213个。 报告根据项目的经营特点，对项目进行定量的财务分析，测算项目投产期、达产年营业收入和综合总成本费用，计算项目财务效益指标，结合融资方案进行偿债能力分析，并开展项目不确定性分析等。 ...... 主要内容：总论、背景及必要性、产业分析预测、项目方案分析、项目选址、土建工程研究、工艺方案说明、环境保护、职业保护、项目风险情况、项目节能概况、进度说明、项目投资规划、项目经济效益、综合评价等。
第一章总论 一、项目概况 （一）项目名称 光伏汇流箱项目 （二）项目选址 某工业园区 （三）项目用地规模 项目总用地面积31115.55平方米（折合约46.65亩）。 （四）项目用地控制指标 该工程规划建筑系数60.15%，建筑容积率1.19，建设区域绿化覆盖率7.12%，固定资产投资强度191.89万元/亩。 （五）土建工程指标 项目净用地面积31115.55平方米，建筑物基底占地面积18716.00平方米，总建筑面积37027.50平方米，其中：规划建设主体工程26416.60平方米，项目规划绿化面积2637.03平方米。 （六）设备选型方案 项目计划购置设备共计104台（套），设备购置费3913.65万元。 （七）节能分析 1、项目年用电量1197870.25千瓦时，折合147.22吨标准煤。
光伏汇流箱 1. 概述： 1.1 定义 在太阳能光伏发电系统中，为了减少太阳能光伏电池阵列与逆变器之间的连线，对光电池串列及外围辅助元件进行监的一种设备。 1.2 技术要求 1)防护等级IP65，满足室外安装的要求； 2)可同时接入16 路电池串列，每路电池串列的允许最大电流10A； 3)每路接入电池串列的开路电压值可达900V； 4)每路电池串列的正负极都配有光伏专用中压直流熔丝进行保护，其耐压值为 DC1000V； 5)直流输出母线的正极对地、负极对地、正负极之间配有光伏专用中压防雷器，选用 知名品牌防雷器，其额定放电电流为20kA，最大电流为40kA； 6)直流输出母线端配有可分断的国外品牌直流断路器； 7)采用智能汇流箱； 8)根据工程的实际情况，汇流箱的外壳要采用抗腐蚀的材料及相应的防腐措施。 2. 国内知名汇流箱厂家及价格 目前能提供逆变器的厂家均可以提供汇流箱，市场上一线品牌为阳光电源、正泰电气、特变电工、华为、金宏威、珠海瓦特、南京冠亚电源等，二线厂家为固德威、晶福源等。 2.1各厂家汇流箱技术参数对比 项目/厂家阳光电源正泰电气特变电工华为晶福源南京冠亚金宏威珠海瓦特最大输入阵列电压1000VDC1000VDC1000VDC1000VDC1000VDC1000VDC1000VDC1000VDC 直流输入路数16 路20 路16 路16 路16路16路16 路16路 直流输入的正负极线径4~6mm24~6.5mm24~6mm24~6mm24~6mm24~6mm24~6mm24~6mm2
直流输出的正负极线径70 mm217 mm270 mm270 mm217 mm217 mm270 mm217 mm2每路直流输入的保险丝10A/15A15A10A/15A10A/15A15A20A10A/15A20A 防护等级IP65IP65IP65IP65IP65IP65IP65IP65 通讯方式RS485RS485RS485RS485RS485RS485RS485RS485 行业口碑行业第一用量大，多数用 在自己的项目 上只做ABB的断 路器，所以价格 高 出货量大，稳定 可要 起步早，质量稳 定 常州国瑞在用 行业内小厂家 通过和上述厂家沟通得知，目前汇流箱基本没有什么技术壁垒，只要差价在内部元器件的成本上，另外，很多企业为了降低成本，汇流箱采用外协加工的方式；很多业主为了降低成本，会指定内部元器件的品牌，由小厂家直接装配。
第一章项目概述 一、项目概况 （一）项目名称 光伏汇流箱项目 （二）项目选址 某工业园区 所选场址应避开自然保护区、风景名胜区、生活饮用水源地和其他特别需要保护的环境敏感性目标。项目建设区域地理条件较好，基础设施等配套较为完善，并且具有足够的发展潜力。 （三）项目用地规模 项目总用地面积22404.53平方米（折合约33.59亩）。 （四）项目用地控制指标 该工程规划建筑系数66.39%，建筑容积率1.25，建设区域绿化覆盖率7.50%，固定资产投资强度160.97万元/亩。 （五）土建工程指标 项目净用地面积22404.53平方米，建筑物基底占地面积14874.37平方米，总建筑面积28005.66平方米，其中：规划建设主体工程18937.30平方米，项目规划绿化面积2099.29平方米。
（六）设备选型方案 项目计划购置设备共计115台（套），设备购置费2667.66万元。 （七）节能分析 1、项目年用电量1045797.20千瓦时，折合128.53吨标准煤。 2、项目年总用水量8280.90立方米，折合0.71吨标准煤。 3、“光伏汇流箱项目投资建设项目”，年用电量1045797.20千瓦时，年总用水量8280.90立方米，项目年综合总耗能量（当量值）129.24吨标 准煤/年。达产年综合节能量52.79吨标准煤/年，项目总节能率26.43%， 能源利用效果良好。 （八）环境保护 项目符合某工业园区发展规划，符合某工业园区产业结构调整规划和 国家的产业发展政策；对产生的各类污染物都采取了切实可行的治理措施，严格控制在国家规定的排放标准内，项目建设不会对区域生态环境产生明 显的影响。 （九）项目总投资及资金构成 项目预计总投资7109.26万元，其中：固定资产投资5406.98万元， 占项目总投资的76.06%；流动资金1702.28万元，占项目总投资的23.94%。 （十）资金筹措 该项目现阶段投资均由企业自筹。 （十一）项目预期经济效益规划目标
特点 1). 芯片与底板电气绝缘，3100V 交流绝缘 2). 采用玻璃钝化芯片焊接，优良的温度特性和功率循环能力3). 体积小,重量轻 4). 关键元件采用碳化硅材料制造，比普通二极管功耗低15%以上 5).符合ROHS 标准 6). 通过CE 认证 I F(AV)V RRM I FSM I 2t 200A 600~2200V 13.00 KA 810 103A 2S 典型应用 主要参数 1). 光伏汇流防反专用
性能曲线图
外形尺寸图 使用说明 一. 使用条件及注意事项 二. 安装注意事项 1). 使用环境应无剧烈振动和冲击，环境介质中应无腐蚀金属和破坏绝缘的杂质和气氛。2). 模块管芯工作结温：二极管为-40℃∽160℃；环境温度不得高于40℃；环境湿度小于86%。3). 模块在使用前一定要加装散热器，1). 由于MD 光伏防反二极管模块是绝缘型（即模块接线柱对铜底板之间的绝缘耐压大于3.1KV 有效值），因此可以把多个模块安装在同一散热器上，或装置的接地外壳上。 2). 散热器安装表面应平整、光滑，不能有划痕、磕碰和杂物。散热器表面光洁度应小于10μm 。模块安装到散热器上时，在它们的接触面之间应涂一层很薄的导热硅脂。涂脂前，用细砂纸把散热器接触面的氧化层去掉，然后用无水乙醇把表面擦干净，使接触良好，以减少热阻。模块紧固到散热器表面时，采用M5 或M6 螺钉和弹簧垫圈，并以4NM 力矩紧固螺钉与模块主电极的连线应采用铜排，并有光滑平整的接触面，使接触良好。模块工作３小时后，各个螺钉须再次紧固一遍。模块散热器选择 用户选配散热器时，必须考虑以下因素：① 模块工作电流大小，以决定所需散热面积； ② 使用环境，据此可以确定采取什么冷却方式——自然冷却、强迫风冷、还是水冷；③ 装置的外形、体积、给散热器预留空间的大小，据此可以确定采用什么形状的散热器。 乐清市柳晶整流器有限公司（编） 301F
光伏电站汇流箱 1、组件汇流箱的概况 1.1长直的棚型为标准棚，每个棚有1056块组件组成，每22块组件汇成一个支路，每12个支路进入1个汇流箱，共4个汇流箱组成。 2、汇流箱型号及参数 型号JYHL-12-INS 直流输入电压0-1000V 最大直流电压1000V 输入路数12 每路最大输入电流10A 最大输出电流120A 外形尺寸(宽x高x深) 750 X 570 X 220mm 器身重量32kg
输出连线数目1路正极，1路负极，1路接地生产厂家京仪绿能 极端环境温度-40℃～75℃ 工作环境温度-25℃～+55℃ 防护等级IP65 3、汇流箱运行规定 3.1汇流箱可长期按照铭牌及技术规范规定参数连续运行。 3.2定期测量汇流箱支路开路电压时，要断开直流输入开关，再将熔断器完全断开才可以测量正负极间的开路电压。 3.3更换汇流箱内的熔断器时，要注意保险的电压、电流量程，要符合现场的实际情况。 3.4禁止带电更换支路保险。 3.5禁止在不断电的情况触摸模块板。 3.6在更换保险出现火花或着火时要及时断开直流开关，在采取灭火器进行灭火，严禁用水灭火。
4、汇流箱投入、退出操作流程 4.1 汇流箱投入步骤: 4.1.1 依次放上光伏电池组串输入正、负极熔断器。 4.1.2 合上输出直流断路器，汇流箱投入运行。 4.2 汇流箱退出流程: 4.2.1 断开与该汇流箱对应的逆变器室内直流防雷配电柜中的输入直流断路器； 4.2.2 断开该汇流箱直流断路器； 4.2.3 依次取下各支路输入正、负极熔断器。 5、汇流箱巡视检查内容 5.1汇流箱的日常检查 5.1.1检查汇流箱整体完整，无损坏、变形倒塌事故。若汇流箱有损坏、变形倒塌事故应及时向领导汇报，并现场指挥处理，做好记录。 5.1.2检查汇流箱处有无杂物、杂草，如有及时进行清理。遇有积雪时应及时清理。
汇流箱安装 8路智能防雷汇流箱技术参数 直流汇流箱参数 —最大输入电压范围：DC1000V —检测精度要求：0.5级 —最大允许直流电流 160A —直流输入路数共16路（16个正极，16个负极） —输入线路断路器规格 10A/个（16个正极，16个负极） —输入线路测量允许的最大电流 10A 电气绝缘性能 —直流输入对地：2000V（AC），1分钟 —直流与交流之间：2000V（AC），1分钟 其他指标： 通讯接口：汇流箱为RS485输出；数据集中通信装置为RS485输入、以太网输出。使用环境温度：﹣40℃— +55℃ 最高海拔：≥2,000m 冷却：自冷 通讯速率：要求所有发电站用逆变器、直流汇流箱组合成网络后，遥测数据上传周期不长于3秒，遥信数据即时传送。 防雷能力 意科智能光伏防雷汇流箱装有光伏系统专用的防雷装置。具备雷击防护告警功能（最大放电电流为:30KA，标称放电电流为:15KA,残压小于2.8KV ）；防浪涌能力，能承受模拟雷击电压波形10/700us，幅值为5KV的冲击5次，模拟雷击电流波形8/20us，幅值为20KA的冲击5次，每闪冲击间隔为1min，设备仍能够正常工作。 防护等级 —户外：IP65 噪声：≤50dB 平均无故障时间：>5年 直流汇流箱与电网有关相应标准 —电磁兼容性：EN50081或同级以上标准 —EMC： EN50082或同级以上标准 —电网干扰： EN61000或同级以上标准 —电网监控： UL1741或同级以上标准 —电磁干扰： GB9254或同级以上标准 8路智能防雷汇流箱技术数据表 序号名称要求值投标方提供值备注 1 输入电压范围DC1000V DC1000V 2 检测精度要求0.5级0.5级 3 电气绝缘 1）直流输入对地AC2000V，1分钟AC2000V，1分钟
一、某地区大型水库项目概况（参考） 本项目选址，水域开阔，面积约为3000亩，项目现场照片情况如下： 水库的深度约3～4米，采用漂浮式光伏水面电站形式。组件和汇流箱漂浮在水面上，逆变器及后端设备设置在岸基上。 二、水面漂浮式光伏电站解决方案 第一方案：传统浮筒 + 光伏支架方案 1)结构方案 传统浮筒尺寸为500*500*400mm，方阵主要采用单排浮筒，即可提供足够支撑。 另外一方面，考虑到系统维护通道的情况，需要每个浮筒阵列间隔使用双排浮筒。 组件子阵为2*11，采用255W组件，大方阵为6*16个子阵。大方阵单排浮筒和双排浮筒间隔使用。目的是综合考虑成本及电站维护通道的要求。 阵列面积—6327.75㎡ 光伏组件----2112块，538.56KW 浮筒----4191个 锚----预估60组 支架-----96组
2)方阵抛锚固定方案 锚固系统采用水下抛锚方式。先将组装好的浮码头拖移到合适的位置，与岸边通道对齐后，进行初步定位，待整个码头位置基本就位后开始进行锚固作业。 3)系统容量 本方案组件阵列面积6327.75㎡，功率容量为538.56KW。本项目3000亩水域，水域利用率通常60%-80%。保守情况下按照60%水域利用率计算，可以放置190个模块化组件阵列，约合102.3MW。 4)电气方案 电气系统与结构方案配套，22块组件全部串联形成子阵。每16个子阵并联入一个汇流箱。阵列为6*16个子阵组成，即每个阵列有6个汇流箱。 每2个阵列，即4224块组件(1077.12KW)接入到一台1MW的集中逆变站升压到35KV，送往站区再升压并网。汇流箱放置在光伏支架背面，漂浮于水面上，逆变器及后端设备安置于岸基上。 本项目共401280块255W多晶硅组件， 95组1MW的集中光伏逆变站，1140个16路入口的汇流箱，合计容量102.3MW。 5)方案概算表 水面电站电气设备及并网部分成本与地面电站基本无异，在此不再阐述。
光伏电站之光伏交流汇流箱详解 一．前言 对于庞大的光伏电站而言，汇流箱的金额只占1%，但100%的电流从中通过，调试运维期间汇流箱故障占整个电站20-30%。此外不安全的汇流箱很有可能会导致起火，威胁财产和人生安全。 接下来小固将从产品功能介绍、产品展示、技术参数、接线原理图、安装工具、安装注意事项、接线 等方面介绍下光伏交流汇流箱，旨在让光伏人更加了解汇流箱，更加了解其安装的方法和注意的细节。 二．光伏交流汇流箱产品功能介绍 ●光伏交流汇流箱采用组串式逆变器的光伏发电系统，安装于逆变器交流输出侧和并网点/负载之间。 ●内部配置有输入断路器、输出断路器、交流防雷器，可选配智能监控仪表（监测系统电压，电流， 功率，电能等信号） ●主要作用：汇流多个逆变器的输出电流，同时保护逆变器免受到来自交流并网侧/负载的危害，作 为逆变器输出断开点，提高系统的安全性，保护安装维护人员的安全性。 三．光伏汇流箱产品展示 以4汇1的交流汇流箱（400V/50KW）为例，共有4台50KW的逆变器： 图1 交流汇流箱外壳图2 汇流箱内部 标号1：逆变器输出端直接连接到该4P断路器上，断路器可以迅速切断故障电流，逆变器最大交流输出电流为80A，空开规格按照逆变器最大电流的1.25倍,选择100A的塑壳断路器。 标号2：三台逆变器汇流之后总的断路器为额定电流为350A的塑壳断路器。接到该断路器的电缆通过铜排连接，线径为150mm2。
标号3：熔断器（保险）是一种过电流保护器，当被保护电路的电流超过规定值，熔丝熔断使电路断开起到保护的作用，一般在防雷浪涌失效之后才会动作，可以选择100A的熔断器。 标号4：浪涌保护器用于抑制瞬态过压低于设备耐受冲击过电压，泄放电涌能量，从而保护系统电路及设备。规格Uc：750V Imax：40KA In：20KA Up≤2.6KV，浪涌的下面一定要接地。 四．光伏交流汇流箱技术参数 交流汇流箱的技术参数
光伏项目部 光伏汇流箱 安装程序文件 光伏项目部
目录 1安装前检查 (2) 2.需要使用的安装工具及零件 (2) 3.机械安装基本要求 (2) 3.1外形尺寸 (2) 3.2 汇流箱机械安装注意事项 (3) 3.3 安装方式选择原则 (3) 4 电气接线及步骤 (4) 4.1汇流箱电器安装注意事项 (4) 4.2对外接线端子介绍 (4) 4.3输入接线 (5) 4.4输出连线 (5) 4.5通讯接线 (5) 4.6端子大小与连接线径 (5) 5、汇流箱的试运行 (6) 6、汇流箱的验收 (6) 6.1验收： (6) 6.2 汇流箱验收时，应移交的资料和文件 (6) 7、汇流箱的维护及注意事项 (7)
1安装前检查 按照机箱内的装箱单，检查交付完整性： 1.光伏阵列汇流箱 2.钥匙 3.合格证 4.保修卡 5.产品使用手册 6.出厂检查记录 虽然产品出厂前已经测试和检测过，但是在运输过程中可能会出现损失情况，所以在安装之前还应进行检查一下，若检测到任何损坏情况请与运输公司或产品提供公司联系。并应拍有照片以作考证。 2.需要使用的安装工具及零件 3.机械安装基本要求 3.1外形尺寸 各类型汇流箱体积尺寸一般相同，区别为输入端子数目不同。下图以PVS-8M为例：
汇流箱外形图（此图片以PVS-8M为例） 3.2 汇流箱机械安装注意事项 3.2.1 汇流箱的防护等级满足户外安装的要求。但汇流箱是电子设备，因此尽量不要将其放置在潮湿的地方。 3.2.2 一般的汇流箱冷却方式为自然冷却，为了保证汇流箱正常运行及使用寿命，尽量不要将其安装在阳光直射或者环境温度过高的区域。 3.2.3 请确定汇流箱安装墙面或柱体有足够的强度承受其重量。 3.2.4 户外安装的汇流箱，在雨雪天时不得进行开箱操作！ 3.2.5 白天安装光伏组建时，应用不透光的材料遮住光伏组件。否则在太阳光下，光伏组件会产生很高的电压，可能导致电击危险。 3.2.6 箱体的各个进出线孔应堵塞严密,以防小动物进入箱内发生短路。 3.3 安装方式选择原则 光伏汇流箱安装方式可以根据工作现场的实际情况做出选择，通常采用的有
10MW光伏电站设计方案 10兆瓦的太阳能并网发电系统，推荐采用分块发电、集中并网方案，将系统分成10个 1 兆瓦的光伏并网发电单元，分别经过35KV变压配电装置并入电网，最终实现将整个光伏并 网系统接入35KV中压交流电网进行并网发电的方案。 本系统按照10个1兆瓦的光伏并网发电单元进行设计，并且每个1兆瓦发电单元采用4台250KW并网逆变器的方案。每个光伏并网发电单元的电池组件采用串并联的方式组成多个 太阳能电池阵列，太阳能电池阵列输入光伏方阵防雷汇流箱后接入直流配电柜, 然后经光伏并网逆变器和交流防雷配电柜并入35KV变压配电装置。 (一)太阳能电池阵列设计 1、太阳能光伏组件选型 (1)单晶硅光伏组件与多晶硅光伏组件的比较 单晶硅太阳能光伏组件具有电池转换效率高，商业化电池的转换效率在15%左右，其稳定性好，同等容量太阳能电池组件所占面积小，但是成本较高，每瓦售价约36-40 元。 多晶硅太阳能光伏组件生产效率高，转换效率略低于单晶硅，商业化电池的转换效率在 13%-15%，在寿命期内有一定的效率衰减，但成本较低，每瓦售价约34-36 元。 两种组件使用寿命均能达到25年，其功率衰减均小于15%。 ⑵根据性价比本方案推荐采用165WP太阳能光伏组件。 2、并网光伏系统效率计算 并网光伏发电系统的总效率由光伏阵列的效率、逆变器效率、交流并网等三部分组成。 (1)光伏阵列效率n 1：光伏阵列在1000W/ rf太阳辐射强度下，实际的直流输出功率与 标称功率之比。光伏阵列在能量转换过程中的损失包括：组件的匹配损失、表面尘埃遮挡损
失、不可利用的太阳辐射损失、温度影响、最大功率点跟踪精度、及直流线路损失等，取效率85%计算。 (2)逆变器转换效率n 2 :逆变器输出的交流电功率与直流输入功率之比, 取逆变器效率95%计算。 (3)交流并网效率n 3:从逆变器输出至高压电网的传输效率，其中主要是升压变压器的效率，取变压器效率95%计算。 ⑷系统总效率为：n 总=n 1 Xn 2 Xq 3=85% x 95% x 95%=77% 3、倾斜面光伏阵列表面的太阳能辐射量计算 从气象站得到的资料，均为水平面上的太阳能辐射量，需要换算成光伏阵列倾斜面的辐 射量才能进行发电量的计算。 对于某一倾角固定安装的光伏阵列，所接受的太阳辐射能与倾角有关，较简便的辐射量 计算经验公式为： R 3 =S X [sin( a + 3 )/sin a ]+D 式中: R 3 --倾斜光伏阵列面上的太阳能总辐射量 S--水平面上太阳直接辐射量 D--散射辐射量 a --中午时分的太阳高度角 3 --光伏阵列倾角 根据当地气象局提供的太阳能辐射数据，按上述公式计算不同倾斜面的太阳辐射量，具体数据见下表： 不同倾斜面各月的太阳辐射量(KWH/m2)
CGC 北京鉴衡认证中心认证技术规范 CGC/GF002：2010 (CNCA/CTS0001：2011 光伏汇流箱技术规范 Technical Specifications of PV Combiner Box 2011-02-14发布 2011-02-14实施 北京鉴衡认证中心发布 目次 目次.............................................................................. I 前言............................................................................. II 1 范围 (1) 2 规范性引用文件 (1) 3 术语和定义 (1) 4 使用条件 (2) 5 技术要求 (2) 6 试验方法 (5) 7 试验规则 (8) 8 标志、包装、运输、贮存 (9)
前言 北京鉴衡认证中心是经国家认证认可监督管理委员会批准，由中国计量科学研究院组建，专业从事新能源和可再生能源产品标准化研究和产品质量认证的第三方认证机构。 为推动和规范我国光伏产业的发展，规范产品性能指标，促进产品产业化，适应国际贸易、技术和经济交流的需要，特制定本认证技术规范。 本技术规范由全国能源基础与管理标准化技术委员会新能源与可再生能源分技术委员会提出。本技术规范由北京鉴衡认证中心归口。 本技术规范起草单位：北京鉴衡认证中心、合肥阳光电源有限公司、国家发展和改革委员会能源研究所、北京科诺伟业科技有限公司、北京计科新能源开发有限公司、北京能高自动化有限公司。 本技术规范参编单位：中国电力科学研究院、北京意科通信技术有限责任公司、泰科电子（上海）有限公司、北京日佳电源有限公司、中国科学院太阳光伏发电系统和风力发电系统质量检测中心、北京能源通电气技术有限公司、上海广电电气集团有限公司、艾迪尔斯（天津）能源科技有限公司、艾思玛（北京）商贸有限公司、宁夏发电集团有限责任公司、上海雷尔盾电气有限公司、上海臻和防雷电气技术有限责任公司、上海诺雅克电气有限公司、山东圣阳电源股份有限公司。 本技术规范主要起草人：谢秉鑫、王宗、曹仁贤、江燕兴、叶东嵘、雷涛、闫华光、赵为、李金荣、张友权、姚丹、翟永辉、高佳、杨晓宇、刘利、周春夫、李涛、詹峰、傅朝辉、王大太、孙赵苗、王超、王刚、张磊、纳明亮、戴佩刚、付浩、隋延波。 光伏汇流箱技术规范 1 范围
汇流箱安装作业指 导书
汇流箱安装施工方案报审 工程名称：中民投同心200MWp光伏发电项目IV、V标段编号：NTX1-NXET-SZLB33-DQ-004 本表由施工单位填写，经监理单位批复后，建设单位、监理单位、施工单位各保存一份
中民投同心200MWp光伏发电项目 IV、V标段 汇流箱安装施工方案 编制： 审核： 批准： 上海能辉电力科技有限公司 年月日
目录 1、工程概况 2、施工准备 3、主要机具 4、主要作业条件 5、汇流箱施工安装 6、汇流箱机械安装注意事项 7、汇流箱电器安装注意事项
交流汇流箱安装施工方案 一、工程概况 中民投同心200MWp光伏发电项目于宁夏回族自治区吴忠市同心县。同心县位于宁夏回族自治区中南部，是宁夏中部干旱带核心区，东与甘肃环县相邻，南与固原市接壤，西与海原县相邻，北与中宁、红寺堡接壤。全县总面积4662.16平方公里，辖7镇4乡2个管委会171个行政村，总人口39. 8万人，其中：回族人口34.16万人，占85.8 %，是全国建制县中回族人口比例最高的县，著名的回族之乡。同心县境内，银武高速，G109（北藏）国道，省道银平公路，惠平公路，盐平公路穿越而过，已形成四纵五横的公路网，交通便利。 工程由中国民生投资股份有限公司投资建设，工程建设规模为200MWp，主要任务是发电。本工程建成后经过110kV出线并入宁夏电网，建设期为7个月，计划 9月底建成投产。生产运行期为25年。 本次招标针对光伏电站光伏区招标，不包括升压站及接入系统。 二、施工准备 1、材料要求：箱体应有足够的机械强度，周边平整无损伤，；箱内各 种器具应安装牢固，导线排列整齐、压接牢固；有产品合格证明书（证）。 2、绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证明 书（证）。 3、其它材料：电器仪表、熔丝、端子板、绝缘子、铝套管、卡片框， 软塑料管、塑料带、黑胶布、防锈漆、灰漆、焊锡、焊剂。应符合设计要求。
智能汇流箱的方案设计 一、汇流箱简介 1、汇流箱简介 光伏汇流箱用于连接光伏阵列及逆变器，提供防雷及过流保护，并监测光伏阵列的单串电流、电压及防雷器状态、断路器状态。在太阳能光伏发电系统中，为了减少太阳能光伏电池阵列与逆变器之间的连线，用户可以将一定数量、规格相同的光伏电池串联起来，组成一个个光伏串列，然后再将若干个光伏串列并联接入光伏汇流箱，在光伏汇流箱内汇流后，通过直流断路器输出，与光伏逆变器配套使用从而构成完整的光伏发电系统，实现与市电并网。而为了提高系统的可靠性和实用性，一般都会在光伏汇流箱里配置光伏专用防雷模块。 2、汇流箱的位置图如下： 3、工作原理 汇流箱接入多个太阳能光伏阵列，通过光伏专用熔断器保护后，接入光伏防反二极管，防止太阳能光伏阵列中串联起来的光伏电池板有逆流的产生，再通过直流断路器，接入到逆变器中，有防雷功能的汇流箱中要加入防雷器（也就是浪涌保护器），当雷击发生时能将过大的电能泄放掉，保证电能的正常输出，从而避免对汇流箱带来的损害。带有监控的汇流箱里要安装智能采集装置，实现对电流、电压、防雷的通讯、报警等一系列信息的采集，之后上传到PC机上，实现对汇流箱的实时监控。 4、分类 带有监控的智能光伏汇流箱和不带监控的光伏汇流箱。其中带监控的智能光伏汇流箱就是比不带监控的多了一个汇流光伏采集装置，然后将采集的信号上传到PC机上，起到实时监控的作用。 5、工作原理图：
二、根据客户要求方案设计： 1、客户提供的数据为：每块太阳能电池板的功率250w，要产生1兆瓦的功率。 2、标准的250W太阳能电池板技术参数： 工作电压：30.5V 工作电流：8.34A 3、计算： 需要每路光伏组串为20个光伏组件汇流箱为12个和每路光伏组串为10个光伏组件的汇流箱2个 ○120个光伏组件的汇流箱计算如下 每串光伏阵列的电池板个数:20块
1概述 1.1设计依据 1.1.2设计范围 本工程光伏并网发电系统，一期工程规模10MW，本工程设计范围为（1）新建110KV升压站一座 （2）相关电器计算分析，提出有关电器设备参数要求 （3）相关系统继电保护、通信及调度自动化设计 2.电力系统概述 3..1.电气主接线 本期工程建设容量为20MWp，本期光伏电站接入110KV系统，光伏电站设110KV、35KV集电线路回，经一台升压变电站接入电站内110KV 变电站，SVG容量为10Mvar 3.1.3.1 110KV升压站主接线设计 本期110KV升压站设计采用1台20MWa/110KV升压变压器，1回110KV出线。 3.1.3.2 光伏方阵接线设计 1概述；1.1设计依据；1.1.11遵循的主要设计规范、规程、规定等：；
1)《变电所总布置设计技术规程》（DL/T205；2)《35kV-110kV无人值班变电所设计规程；3)《3kV～110kV高压配电装置设计规范》(；4)《35-110KV 变电站设计规范》(GB20；5)《继电保护和安全自动装置技术规范》（GB14； 6)《电力装置的继电保护和自动装置设计 1 概述 1.1设计依据 1.1.11遵循的主要设计规范、规程、规定等： 1)《变电所总布置设计技术规程》（DL/T2056-1996）； 2)《35kV-110kV无人值班变电所设计规程》（DL/T5103-1999）； 3)《3kV～110kV高压配电装置设计规范》(GB20060-92)； 4)《35-110KV变电站设计规范》(GB20059-92)； 5)《继电保护和安全自动装置技术规范》（GB14285-93）； 6)《电力装置的继电保护和自动装置设计规范》（GB20062-92）； 7)《交流电气装置过电压保护和绝缘配合》； 8)《微机线路保护装置通用技术规程》(GB/T15145-94)； 9)《电测量仪表装置设计规程》(DJ9-87)；
CGC 北京鉴衡认证中心认证技术规范 CGC/GF002:2010 (CNCA/CTS0001-2011) 光伏汇流箱技术规范 Technical Specifications of PV Combiner Box 2011-02-14发布 2011-02-14实施 北京鉴衡认证中心发布
目 次 目 次..............................................................................I 前 言.............................................................................II 1 范围 (1) 2 规范性引用文件 (1) 3 术语和定义 (1) 4 使用条件 (2) 5 技术要求 (2) 6 试验方法 (5) 7 试验规则 (8) 8 标志、包装、运输、贮存 (9)
前言 北京鉴衡认证中心是经国家认证认可监督管理委员会批准，由中国计量科学研究院组建，专业从事新能源和可再生能源产品标准化研究和产品质量认证的第三方认证机构。 为推动和规范我国光伏产业的发展，规范产品性能指标，促进产品产业化，适应国际贸易、技术和经济交流的需要，特制定本认证技术规范。 本技术规范由全国能源基础与管理标准化技术委员会新能源与可再生能源分技术委员会提出。 本技术规范由北京鉴衡认证中心归口。 本技术规范起草单位：北京鉴衡认证中心、合肥阳光电源有限公司、国家发展和改革委员会能源研究所、北京科诺伟业科技有限公司、北京计科新能源开发有限公司、北京能高自动化有限公司。 本技术规范参编单位：中国电力科学研究院、北京意科通信技术有限责任公司、泰科电子（上海）有限公司、北京日佳电源有限公司、中国科学院太阳光伏发电系统和风力发电系统质量检测中心、北京能源通电气技术有限公司、上海广电电气集团有限公司、艾迪尔斯（天津）能源科技有限公司、艾思玛（北京）商贸有限公司、宁夏发电集团有限责任公司、上海雷尔盾电气有限公司、上海臻和防雷电气技术有限责任公司、上海诺雅克电气有限公司、山东圣阳电源股份有限公司。 本技术规范主要起草人：谢秉鑫、王宗、曹仁贤、江燕兴、叶东嵘、雷涛、闫华光、赵为、李金荣、张友权、姚丹、翟永辉、高佳、杨晓宇、刘利、周春夫、李涛、詹峰、傅朝辉、王大太、孙赵苗、王超、王刚、张磊、纳明亮、戴佩刚、付浩、隋延波。
光伏汇流箱安装说明 1安装前检查 按照机箱内的装箱单，检查交付完整性： a光伏阵列汇流箱 b钥匙 c合格证 d保修卡 e产品使用手册 f出厂检查记录 虽然产品出厂前已经测试和检测过，但是在运输过程中可能会出现损失情况，所以在安装之前还应进行检查一下，若检测到任何损坏情况请与运输公司或产品提供公司联系。并应拍有照片以作考证。 2需要使用的安装工具及零件 3机械安装基本要求 3.1外形尺寸 3.2汇流箱机械安装注意事项 3.2.1汇流箱的防护等级满足户外安装的要求。但汇流箱是电子设备，因此尽量不要将其放置在潮湿的地方。 3.2.2一般的汇流箱冷却方式为自然冷却，为了保证汇流箱正常运行及使用寿命，尽量不要将其安装在阳光直射或者环境温度过高的区域。 3.2.3请确定汇流箱安装墙面或柱体有足够的强度承受其重量。3.2.4户外安装的汇流箱，在雨雪天时不得进行开箱操作！ 3.2.5白天安装光伏组建时，应用不透光的材料遮住光伏组件。否则在太阳光下，光伏组件会产生很高的电压，可能导致电击危险。 3.2.6箱体的各个进出线孔应堵塞严密,以防小动物进入箱内发生短路。 3.3安装方式选择原则 光伏汇流箱安装方式可以根据工作现场的实际情况做出选择，通常采用的有挂墙式、抱柱式、落地式。 挂墙式：建议采用膨胀螺丝，通过汇流箱左右两边的安装孔，将其固定在墙体上。 抱柱式：建议使用抱箍，角钢作为支撑架，用螺旋将汇流箱安装在其上。 4电气接线及步骤 4.1汇流箱电器安装注意事项
4.1.1只有专业的电气或机械工程师才能进行操作和接线。4.1.2所有的操作和接线必须符合所在国和当地的相关标准要求。4.1.3安装时，除接线端子外，请不要接触机箱内部的其他部分。 4.1.4汇流箱安装前，用兆欧表对其内部各元件做绝缘测试。 4.1.5箱内元件的布置及间距应符合有关规程的规定，应保证调试、操作、维护、检修和安全运行的要求。 4.1.6输入输出均不能接反，否则后级设备可能无法正常工作甚至损坏其它设备； 4.1.7将光伏防雷汇流箱按原理及安装接线框图接入光伏发电系统中后，应将防雷箱接地端与防雷地线或汇流排进行可靠连接，连接导线尽可能短直，连接导线截面积不小于16mm2多股铜芯。接地电阻值应不大于4欧姆，否则，应对地网进行整改，以保证防雷效果。 4.1.8对外接线时，请确保螺钉紧固，防止接线松动发热燃烧。确保防水端子拧紧，否则有漏水导致汇流箱故障的危险。 4.1.9在箱内或箱柜门上粘贴牢固的不退色的系统图及必要的二次接线图。 4.1.10配线要求使用阻燃电缆，要排列整齐、美观，安装牢固，导线与配置电器的连接线要有压线及灌锡要求，外用热塑管套牢，确保接触良好。 4.2对外接线端子介绍 汇流箱的输入输出以及通讯、接地等对外接口位于机壳的下部。 4.3输入接线 具体输入路数由所用机型决定。注意与光伏组件输出正极的连线输入位于底部的左侧，而与光伏组件输出负极的连线位于底部的右侧。 4.4输出连线 输出包括汇流后直流正极、直流负极与接地，接地线为黄绿色。 4.5通讯接线 电流监测模块检测到某支路电流跳跃变化时，先进行报警，然后延时驱动跳闸单元，跳开断路器。考虑到造价因素，可以不增加。 4.6端子大小与连接线径 用户可以根据下表，对不同的端子查询选择合适的线缆。 5汇流箱的试运行 汇流箱通电后自动运行，断电后停机。通过内部的断路器，可以关停汇流箱的直流输出。试运行前应满足以下要求： 5.1检查母线、设备上有无遗留下的杂物。 5.2逐步检查汇流箱内部接线是否正确。 5.3使用外用表对每路电压进行测量，查看每路电压是否显示正常。 5.4所有检查都合格后方可送电试运行 6汇流箱的验收
1、工程概况 1.1.工程名称：xxx补项目 1.2.工程地点： 1.3.建设单位: 1.4.设计单位： 1.5.施工单位： 1.6.桩基工程概况：本工程基础按照设计采用地锚螺旋桩基。 2、工程范围 30MW光伏发电光伏方阵（分30个区）接线、直流电缆敷设、直流柜、逆变器及箱变安装。 3、施工方案 3.1 汇流箱的安装、施工时间及人员配备 3.1.1 汇流箱安装 1）汇流箱订货前根据图纸及控制要求进行复核，确保无误后方可订货； 2）到货后，开箱检查清查柜内元器件质量及数量，应确保元器件无损坏，导线接线固定可靠； 3）汇流箱安装前，将角钢焊接于支架立柱上，角钢必须保证水平； 4）然后将M8螺栓固定在L型钢上，锁紧。 3.1.2施工时间及人员安排 1）施工时间 计划安装用时4天，即从12月11日开始到12月15日完成。 2）人员安排 电工18人，3人/组，6组。 3）计划情况
每天完成100个左右，需4天完成。 3.2电缆线槽敷设、导线敷设,施工时间及人员安排 3.2.1 电缆线槽敷设、导线敷设 1）电气线管安装和导线的敷设应按设计图纸及规范要求进行，当需修改设计时，应经业主和设计人员同意，有文字记录才能施工。 2）各系统施工前，做一组样品经业主和监理确认后方可进行施工。 3）光伏组件线放置于第二根C型钢内，并用扎丝扎好；相邻两组之间过线从第二根横梁上过，穿阻燃PVC管，用扎带扎紧；电缆从C型钢出来后用阻燃PVC管固定在斜支撑上，用扎带固定好，然后进入汇流箱。 4）各系统的布线符合国家现行最新的有关施工和验收规范的规定。 5）各系统布线时,根据国家现行标准的规定,对导线的种类、电压等级等进行检验。 6）管内或线槽穿线应在建筑抹灰及地面工程结束后进行。在穿线前管内或线槽内的积水及杂物清除干净。 7）各系统导线敷设后，应对每一回路的导线用500V兆欧表测量其绝缘电阻，其对地绝缘电阻值，一般线路应不小于0.5MΩ,颜色标志可用规定的颜色或用绝缘导体的绝缘颜色标记在导体的全部长度上,也可标记在所选择的易识别的位置上(如端部或可接触到的部位)。 8）线管敷设要连接紧密，管口光滑；护口齐全。 9）线槽敷设完毕后将光伏电缆长度放好（接头处应留有预留量），一端采用与太阳能电池组件配套的光伏专用接头，红色线代表正极，黑色线代表负极。 10）光伏电缆线过相邻两组之间时穿过阻燃PVC管，到汇流箱处时应穿阻燃PVC 管，套上号码管，用剥线钳拨开一段绝缘皮，拧紧后接入汇流箱。 3.2.2 施工时间及人员的安排 1) 施工时间 安装计划用时4天，即从11月11日开始到11月15日完成。 2)人员安排
汇流箱安装施工方案报审 工程名称：中民投同心200MWp光伏发电项目IV、V标段编号：NTX1-NXET-SZLB33-DQ-004 本表由施工单位填写，经监理单位批复后，建设单位、监理单位、施工单位各保存一份
中民投同心200MWp光伏发电项目 IV、V标段 汇流箱安装施工方案 编制： 审核： 批准： 上海能辉电力科技有限公司 年月日
目录 1、工程概况 2、施工准备 3、主要机具 4、主要作业条件 5、汇流箱施工安装 6、汇流箱机械安装注意事项 7、汇流箱电器安装注意事项
交流汇流箱安装施工方案 一、工程概况 中民投同心200MWp光伏发电项目于宁夏回族自治区吴忠市同心县。同心县位于宁夏回族自治区中南部，是宁夏中部干旱带核心区，东与甘肃环县相邻，南与固原市接壤，西与海原县相邻，北与中宁、红寺堡接壤。全县总面积4662.16平方公里，辖7镇4乡2个管委会171个行政村，总人口39. 8万人，其中：回族人口34.16万人，占85.8 %，是全国建制县中回族人口比例最高的县，著名的回族之乡。同心县境内，银武高速，G109（北藏）国道，省道银平公路，惠平公路，盐平公路穿越而过，已形成四纵五横的公路网，交通便利。 工程由中国民生投资股份有限公司投资建设，工程建设规模为200MWp，主要任务是发电。本工程建成后通过110kV出线并入宁夏电网，建设期为7个月，计划2015年9月底建成投产。生产运行期为25年。 本次招标针对光伏电站光伏区招标，不包括升压站及接入系统。 二、施工准备 1、材料要求：箱体应有足够的机械强度，周边平整无损伤，；箱内各种器具应安装牢固，导线排列整齐、压接牢固；有产品合格证明书（证）。 2、绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证明书（证）。 3、其它材料：电器仪表、熔丝、端子板、绝缘子、铝套管、卡片框，软塑料管、塑料带、黑胶布、防锈漆、灰漆、焊锡、焊剂。应符合设计要求。 三、主要机具： 手电钻、钻头、钢卷尺、剥线钳、兆欧表、万用表、平口改锥和梅花改锥等。 四、施工作业条件： 支架系统已安装完成。 五、汇流箱施工安装 5.1.汇流箱安装前应做如下准备： 1、汇流箱的防护等级等技术标准应符合设计文件和合同文件的要求。 2、汇流箱内元器件完好，连接线无松动。 3、安装前汇流箱的所有开关和熔断器宜断开。
