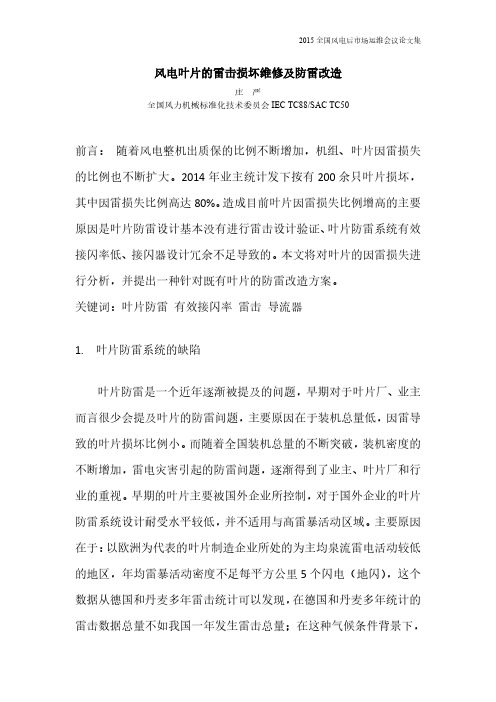

风电叶片的雷击损坏维修及防雷改造

风电叶片的雷击损坏维修及防雷改造
风电叶片的雷击损坏维修及防雷改造

风电叶片的雷击损坏维修及防雷改造

庄严

全国风力机械标准化技术委员会IEC TC88/SAC TC50

前言:随着风电整机出质保的比例不断增加,机组、叶片因雷损失的比例也不断扩大。2014年业主统计发下按有200余只叶片损坏,其中因雷损失比例高达80%。造成目前叶片因雷损失比例增高的主要原因是叶片防雷设计基本没有进行雷击设计验证、叶片防雷系统有效接闪率低、接闪器设计冗余不足导致的。本文将对叶片的因雷损失进行分析,并提出一种针对既有叶片的防雷改造方案。

关键词:叶片防雷有效接闪率雷击导流器

1.叶片防雷系统的缺陷

叶片防雷是一个近年逐渐被提及的问题,早期对于叶片厂、业主而言很少会提及叶片的防雷问题,主要原因在于装机总量低,因雷导致的叶片损坏比例小。而随着全国装机总量的不断突破,装机密度的不断增加,雷电灾害引起的防雷问题,逐渐得到了业主、叶片厂和行业的重视。早期的叶片主要被国外企业所控制,对于国外企业的叶片防雷系统设计耐受水平较低,并不适用与高雷暴活动区域。主要原因在于:以欧洲为代表的叶片制造企业所处的为主均泉流雷电活动较低的地区,年均雷暴活动密度不足每平方公里5个闪电(地闪),这个数据从德国和丹麦多年雷击统计可以发现,在德国和丹麦多年统计的雷击数据总量不如我国一年发生雷击总量;在这种气候条件背景下,

国外的叶片防雷设计一直处于较低的耐受水平。而对于国内,我国多数地区属于强雷暴活动区域,加之装机密度高,单位区域的雷电活动比例远远高于国外,因此,采用较低防雷耐受水平的产品在国内必然会出现水土不服的问题,叶片因雷损坏率高就说明了这个问题。

其次,从技术从面上看,早期的叶片防雷系统并没有进行防雷系统的实验验证。无法从叶片的出厂报告中获知叶片防雷系统的有效接闪率是多少,叶片可耐受的超值雷电流峰值是多少。任何应用于风电行业的产品都是经过试验验证的,而最为重要部件的叶片防雷系统却很少听到有那个厂家做过叶片的雷击试验验证。这就导致了行业中叶片防雷系统有效接闪率低下、防雷系统无效的现状。

第三,作为叶片防雷系统中最为重要的接闪器、引下线均没有做过任何电流载荷测试。在一个标称为可耐受首次雷击200KA的叶片上我们发现,在通过40KA雷电流的时候接铝合金闪器就已经出现了严重金属升华,造成叶片表面蒙皮因高温造成开裂及损伤。

2.叶片雷击损伤的特点

风电叶片根据其损伤的特点可以分为机械性损伤与电气性损伤两种,而机械性损伤又可以根据损伤程度的不同分为功能性损伤和可修复性损伤;电气性损伤可以分为功能性损伤和可修复性损伤。以下我们进行详细的阐述。

首先,机械性损伤是指叶片因雷电接闪造成了叶片表面及结构发生机械性的损坏,如:叶尖炸开、蒙皮开裂、叶片断裂等问题,那么根据损伤的严重程度,严重的叶片炸裂(断裂)就属于功能性损伤是不具有修复性的,而类似于蒙皮开裂、轻度的由于引下线电磁力导致的叶尖开裂则属于可修复性的损伤。械性损伤中还有很大一部分属于可修复的热效应损伤,例如叶片表面的雷击孔、条状蒙皮开裂

图1表面雷击孔及蒙皮开裂

图2由于引下线电磁力引起的叶片开裂

图3雷击孔

其次,叶片的电气性损伤与机械性损伤不同。电气性损伤有些情况是很难去修复的,例如在叶尖部分的导线熔断问题;电气性损伤主要指接闪器无法耐受超值电流,导致接闪器严重损坏结合叶片镶嵌未至发生开裂、高温膨胀等问题,;因此对于叶片的电气性损伤主要数以工艺材料问题。

3叶片的接闪原理与改造

叶片的接闪主要是由于在高电场条件下,地表任何物体表面都存在静电电荷,晴天条件下大气电场强度为120V/m,在雷雨发生前的电器电场强度为3.4Kv/m.风力发电机组表面及叶片表面都会存在静电电荷。当大气电场强度不断变化时,由于叶片属于非金属物体,在晴天条件下叶片表面只有很少的静电电荷。叶片作为一种空腔结构,在晴天时属于非导体空腔,腔内引下线表面附着有静电电荷;当下雨打雷时叶片表面受到水膜作用实质变性为导体空腔,受到高电场作用,叶片内部的引下线会产生大量的感应正电电荷,在静电平衡的作用下,叶片内部底层带等电量的负电荷,在叶片表面水膜层带等量正电荷,在水膜运行的作用下电荷从叶根向叶尖流动。由于叶片表面的电荷量的增加,在叶片表面和叶尖接闪器(全金属叶尖接闪器)上都会形成上行先导,上行先导的数量由叶片所处电场强度决定。当叶片表面形成的上行先导与雷雨云形成的下行先导贯通时,形成接闪通道。

图4叶片表面上行先导分布

3.1叶片表面接闪通道的选择性

在雷雨时叶片整体变形为导电腔体,叶片表面受到叶片内部引下线感应的同步等量的电荷,在水膜作用下流动,在单位面积内形成与叶片引下线及人工定位放电装置相同的上行先导,这时叶片上行先导与雷云下行先导之间会存在击穿选择性。

雷电先导(如图5)在击穿空气时会选择阻抗更低的通道继续下行,其击穿空气传导的速度为20-50m/us。按照其最快的传导50m/us 的速度计算,下行先导与上行先导在最短击距350m的时间约为6us,考虑到无法判定叶片在接闪瞬间时是处于脱网、满发或其它运行工况,因此假定在17转/min的满发工况条件下,来计算叶片在5-6us时间的行进弧度。同时,由于叶片的长度不同,在相同时间内叶片行进弧度同样也会存在差异,因此,我们以叶片人工定位放电装置所形成的先导为主要的参考量(叶片人工定位放电装置按照5cm直径考虑)。

假定在雷雨时,叶片表面及人工定位放电装置存在多个上行先导,且人工定位放电装置上的上行先导1与雷云下行先导在第1us时存在导通趋势。在第6us雷云下行先导与上行先导将导通时,由于此时叶片已经发生偏转,人工定位放电装置上的上行先导1也随之发生位移(如图5),此时可能是叶片表面的上行先导2反而处于优势位置,最终叶片表面的上行先导2与雷云下行先导贯通,形成主放电通道,人工定位放电装置反而并未有效接闪如图6的实验室的试验也表明了这种情况发生的可能。

图5上行先导、下行先导与雷电传导速度

图6叶片运行5-6us的行程

3.2叶片的防雷改造

以上我们了解到,叶片的有效接闪率较低的一个重要原因在于叶片表面可以提供接地通道的上行先导数量较少,更多的上行先导是基于叶片表面触发生成的,而叶片接闪器所形成的上行先导不具有绝对优势,因此,造成接闪器所形成的上行先导有效导通率低下,造成叶

片的损坏率提高。在国外,我们很成功的将应用于航空领域的雷电分流器引入风电行业。应用于航空领域的雷电分流器组要原理是在飞机表面(玻璃钢结构)形成上行先导,用于引导雷电附着点,将雷电流定向的引至泄放点或接地点。

图7飞机导流罩的雷电分流器

图8遭受雷击的雷电分流器

应用于风电的雷电分流器是在航空产品的基础上进行升级改造的全新一代产品,这种结构机械镶嵌结构与国内普通表面粘贴导体的结构相比,具有更稳定的表面风蚀、雨蚀及更强的抗盐雾性能。通过对多个项目的应用于改造均取得了良好的使用效果。

图9雷电导流条

雷电导流条的工作原理是基于高频电流的集肤效应,雷电流属于高频电流的范畴;在正常工况下,叶片表面导流条行程上行先导并成功导通后,雷电流会沿导流条表面导体传导至接闪器位置并击穿放电,在实验室验证证明该产品可以有效通过230KA,10MJ的能量冲击。

图10工作原理

在工程改造方面,雷电导流条具有的简单、低成本的改造方案赢得了用户的亲睐,我们成功的在国内的多个高雷暴活动区的机组上成功安装并运行。雷电导流条的应用在提高叶片的有效接闪率的同时压缩了叶片因雷的损失比例,保障了机组在雷雨季节的安全运行。

图11导流条的安装

图12导流条的安装

图13导流条的安装

风电机组的防雷保护分析

风电机组的防雷保护分析 摘要:近年来我国风电厂建设规模提升较快,风电厂的安全运行对于风电能源 的使用具有直接影响。本文从风电机组雷击破坏原理和具体形式分析入手,探讨 了风电机组防雷保护的原则与具体措施。 关键字:风电机组,防雷保护 1 引言 现阶段开发技术最先进,开发规模最大的可再生能源是风能,风电能源已经 成为我国新能源产业中不可缺少的组成部分。我国风电机组的装机容量逐年提升,大直径叶轮建设规模不断提升,同时能够在复杂环境中应用的风电机组研制速度 加快,使得我国风电机组在海上、高原、丘陵及平原地带广泛建设。雷电释放过 程会对风电机组造成巨大的损害,其中包括叶片损坏、控制元器件损毁、绝缘击 穿等。分析风电机组的防雷保护,对于保证风电机组在雷雨天气时的正常运行, 提升风电机组的安全运行效率具有重要意义。 2 雷电对于风电机组的破坏原理 雷电是带电荷雷云与大地之间的强烈放电现象,而雷电对于风电机组的破坏,可理解为带电雷云和风电机组之间的放电现象。分析风电机组的防雷保护,最重 要的是科学判断雷击放电过程中的雷电参数和电流波形,与风电机组破坏关系最 密切的包括峰值电流和电流陡度等。 统计雷电破坏对于风电机组的影响,主要表现为以下4种形式,首先是设备 直接遭雷击而造成损坏,其次是雷电产生的能量沿着设备中的信号线或电源线侵 入内部,导致元器件损坏,再次是接地设备在雷击时遭遇瞬时高电压而损坏,最 后由于设备的安装不当,容易受到雷击电场或磁场的影响,导致元器件灵敏度失调。 (1)峰值电流。当雷击电流经过风电机组时,会导致风电机组温度急剧上升,内部元器件容易在热效应的作用下损坏。进一步分析热效应强度,主要是与雷电 释放的能量大小有关,这其中最核心的参数就是峰值电流。与此同时,当雷电能 量流经风电机组时,会产生较大的电磁力,部分情况下会导致叶片等弯曲断裂。 (2)电流陡度。风电机组在遭受雷击的过程中经常会造成控制系统或电子器件损坏,其主要原因是存在感应过电压。感应过电压与雷电流的陡度密切相关, 雷电流陡度越大,感应电压就越高。 3 风电机组的防雷保护原则 在风电机组的防雷保护设计中,应遵循以下4个原则,首先,保证设计的方 法与当今的主流设备相适应,其次,在防雷设计中应充分考虑投资的合理性,兼 顾经济性,再次,防雷设计应具备较长的使用寿命,最后,尽可能的遵循国际标 准和规范,方便系统的后期维护。 现阶段进行风电机组防雷保护所依据的最根本原则是弗兰克林避雷法,即充 分发挥避雷设备的特性,引发雷电场的激烈,将雷电引到防雷设备中,达到保护 风电机组的目的。在实际应用中,可在叶片的内部和机舱的顶部安装导体装置, 并通过主轴、齿轮、机身等设备,将雷电传到大地,释放雷电能量。与此同时为 尽可能的降低电磁感应干扰影响,需在保护空间内部增装屏蔽设备和sdp保护设备,并在大尺寸金属件交接部位进行等电位连接。 不同风电机组所处的环境相差较大,应在防雷设计中深入研究所在地的地理

风电叶片监控系统解决方案

风电叶片监控系统解决方案

为什么要对叶片进行状态监测? ?叶片是风机中受压最大的部件之一 -面临着极端的外部条件,而且动态载荷大。 ?叶片更换费用非常昂贵 ?在极端损坏情况下,风机必须立刻停机减少直接或二次损害。 ?如果能提早发现损伤,叶片可以很好地被修复。 ?目前,主要检测手段是视觉,但这种方法时间间隔长,非实时,且花费巨大。 →完全不适用于海上风机 ?状态监测系统的两大功能 -提高可利用小时数 ?覆冰检测 ?静态和动态载荷评估 -叶片损伤检测 ?雷击检测 ?叶片内部和外部损伤

损伤检测 ?更早检测到叶片的损伤 →降低维修成本 ?严重损伤给出自动停机信号→安全操作,避免灾难?经过DNV GL认证 →得到官方认可 覆冰检测 ?精确检测叶片覆冰 →安全操作 ?自动重启 →可获得更高收益 ?经过DNV GL认证 →得到官方认可 改善运营 ?检测动态不平衡 →提高收益 →降低载荷 ?动态载荷配准 →预防过载 ?显著的运行状态检测 →避免额外支出

覆冰检测DNV-GL证书/ 叶片状态监测系统DNV-GL 证书 ?BLADE control?覆冰检测,2008年获得了DNV-GL 的认证。 ?含自动启机功能的认证 ?BLADE control?在2013年获得了首个风机叶片状态监测 系统的GL认证。

BLADEcontrol?检测的叶片故障类型 ?气动表面壳体损伤 -裂痕和分层,尤其是前缘和尾缘 -雷击导致的叶尖开裂 ?结构支撑件的损伤(致命) -腹板分层或断裂 -梁/ 翼梁分层或断裂 -叶片轴承损伤 腹板 翼梁 气动表面 前缘 尾缘 ?松动部件 -叶片内 -轮毂内 -叶片外部 (防损保护层,扰流器)?气动不平衡 -变桨偏差 -变桨传感器故障

防止风电机组严重损坏专项要求措施.

龙源电力集团股份有限公司风电企业防止风电机组严重损坏专项措施 一、防止火灾措施 1.禁止风电机组机舱内壁粘贴海绵。对降噪或保温等有特殊要求的机组,机舱内所使用的降噪或保温材料必须采用阻燃材料。 2.机组检修工作结束后,应做到工完、料净、场地清,控制柜、机舱内部及塔筒平台处不得留有工具、废弃的备件、易耗品等杂物。 3.对风电机组机舱内及塔筒各层平台的渗漏油必须及时进行彻底清理,并查堵渗漏点;机组内部严禁存留易燃易爆物品及沾油废弃物。 4.风电机组内部严禁吸烟,火种不得带入风电机组;机组内动火必须开动火工作票,动火工作间断、终结时,现场人员必须停留观察至少15分钟,确认现场无火种残留后方可离开。 5.风电机组底部和机舱均应按照国家标准配置出厂检验合格的干粉灭火器,单个灭火器容量不小于2公斤,按要求固定在容易发现和取到的位置。新购买的干粉灭火器换充粉期限为2年,自第一次换粉起以后每年换粉一次。灭火器

在更换及检测期间,应保证留有备用。 6.禁止使用电感式镇流器的照明灯具,灯具外壳严禁采用可燃材料(可燃材料指GB 8624-2012《建筑材料及制品燃烧性能分级》规定的B2、B3类材料)。 7.风电机组照明电源回路必须安装漏电保护器,漏电保护器应按国家标准进行定期测试,做好记录,保护动作不可靠的要立即更换。 8.在定期维护和点检中必须检查机组内的电缆外套有无破损和绝缘老化,电气元件及控制柜内部有无积灰、污损腐蚀、过热变色、放电、异物进入等问题,发现异常立即处理。 9.风电机组所有电气回路电缆的走线应使用电缆支架或布置在专用电缆槽内,并可靠固定;机舱内机械刹车、联轴器和滑环等旋转部件周边的各类电缆、油管,应根据条件在其周围增加隔离、阻燃措施。 10.风电机组内所有电缆的保护外套必须选用阻燃材料,对不符合要求的保护外套应进行更换,如保护外套出现绑扎松动、磨损和老化情况,应立即检查电缆绝缘并进行处理。 11.对于机舱至底部控制柜采用导电轨连接或采用中间接线盒连接的机组,每次登塔时必须对导电轨接线盒外观进行检查,发现异常应立即停机处理。每次定期维护必须检查导电轨和接线盒内连接母排连接是否可靠,有无发热变色或

风电机组叶片防雷检查

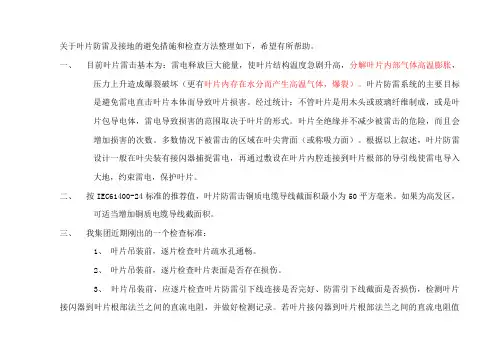

关于叶片防雷及接地的避免措施和检查方法整理如下,希望有所帮助。 一、目前叶片雷击基本为:雷电释放巨大能量,使叶片结构温度急剧升高,分解叶片内部气体高温膨胀, 压力上升造成爆裂破坏(更有叶片内存在水分而产生高温气体,爆裂)。叶片防雷系统的主要目标是避免雷电直击叶片本体而导致叶片损害。经过统计:不管叶片是用木头或玻璃纤维制成,或是叶片包导电体,雷电导致损害的范围取决于叶片的形式。叶片全绝缘并不减少被雷击的危险,而且会增加损害的次数。多数情况下被雷击的区域在叶尖背面(或称吸力面)。根据以上叙述,叶片防雷设计一般在叶尖装有接闪器捕捉雷电,再通过敷设在叶片内腔连接到叶片根部的导引线使雷电导入大地,约束雷电,保护叶片。 二、按IEC61400-24标准的推荐值,叶片防雷击铜质电缆导线截面积最小为50平方毫米。如果为高发区, 可适当增加铜质电缆导线截面积。 三、我集团近期刚出的一个检查标准: 1、叶片吊装前,逐片检查叶片疏水孔通畅。 2、叶片吊装前,逐片检查叶片表面是否存在损伤。 3、叶片吊装前,应逐片检查叶片防雷引下线连接是否完好、防雷引下线截面是否损伤,检测叶片接闪器到叶片根部法兰之间的直流电阻,并做好检测记录。若叶片接闪器到叶片根部法兰之间的直流电阻值
