氮气控制泄压阀
1、概述氮气控制泄压阀主要用在输送黏稠和含泥沙的原油管网系统中，快速跟踪管路压力的变化，用于保护输油管线安全，防止在输油过程中因意外或阀门紧急关断造成管线过压和紊流，避免因管路系统的水锤压力或其他异常升压对管道设备的破坏。
2、结构氮气泄压阀(充气室容积随阀门开度的增大而减小。开阀时泄放
压力设定点的变化百分比由充气室容积的大小决定。确定气罐容积之前，首先确定阀门设定的泄放压力、阀门全开时阀瓣的置换体积(表1)和允许超压数值(通常不超过设定值的10%)。
在绝热压缩条件下，气罐容积V1 为
式中V1 氮气罐的总容积，m3
P1 关阀时阀门的临界泄放压力，MPa
P2 开阀时阀门的最高允许过压，MPa
VZ 阀门开启时阀瓣的置换体积，cm3
0.709 氮气绝热指数K=1.41 的倒数
表1 不同口径阀门阀瓣的置换容积
以DN250 的泄压阀为例。
P1=临界泄放压力-弹簧压强+绝压换算
=1.6-0.028+0.1029
=1.6749MPa
P2=最高允许过压-弹簧压强+绝压换算
=1.68-0.042+0.1029
泄压阀工作原理 一、ZSX梭式泄压阀的特点： 1、准确且保持不变的安全稳定压力，一旦超压，泄压阀能充分打开及时泄压。 2、关闭速度可调，消除压力波动。 3、隔膜传动机构将操作滞后现象减小到最小。 4、它可安装在任何位置，不用改变压力设定值或从管路上拆除就可进行维修和检查。 二、ZSX梭式泄压阀的作用 在达到安全压力上限的时候能够自动开起,降低压力保证安全.最常见的就是家中的压力锅上的卸压阀,他 是简单的机械式卸压,还有暖气和空调系统的卸压阀,是水浮式卸压阀.就是在系统压力超过设计规定的时候，把压力释放一部分，让系统正常工作的一种阀门。 三、ZSX梭式泄压阀主要零部件材料 四、ZSX梭式泄压阀的规格 泄压阀和安全阀的区别 一：卸压阀原理是，当管路中的压力大于卸压阀的设定压力的时候，油液会有卸压阀处流出，从而控制管路中的压力不会超过某一限定值。针式卸压阀，是通过调整阀门中的弹簧力长短，来调节压紧力，当管路中压力高于设定值时，弹簧被反向压迫，从而密封顶针打开，油液泄漏流出，起到保护设备，调节系统压力的作用。 二：所谓安全阀广义上讲包括泄放阀，从管理规则上看，直接安装在蒸汽锅炉或一类压力容
器上，其必要条件是必须得到技术监督部门认可的阀门，狭义上称之为安全阀，其他一般称之为泄放阀。
三：安全阀与泄放阀在结构和性能上很相似，二者都是在超过开启压力时自动排放内部的介质，以保证生产装置的安全。由干存在这种本质上类似性，人们在使用时，往往将二者混同，另外，有些生产装置在规则上也规定选用哪种均可。因此，二者的不同之处往往被忽视。从而也就出现了许多间题。如果要将二者作出比较明确的定义，则可按照《ASME锅炉及压力容器规范》第一篇中所阐述的定义来理解： 安全阀（Safety Valve）一种由阀前介质静压力驱动的自动泄压装置。其特征为具有突开的全开启动作。用于气体或蒸汽的场合。（2）泄放阀（Relief Valve），又称溢流阀，一种由阀前介质静压力驱动的自动泄压装置。它随压力超过开启力的增长而按比例开启。主要用于流体的场合 泄压阀有很都工作原理和安全阀一样，但是不能当做安全阀使用。 苏州高中压阀门厂有限公司（注：文档可能无法思考全面，请浏览后下载，供参考。）
产品名称： JD745X（760）BFDS101X多功能水泵控制阀 产品类别：多功能水力控制阀 产品规格： JD745X（760）BFDS101X 产品口径： 50-1000 产品压力： 0.6-2.5Mpa 浏览次数： 1850 录入时间： 2008-10-25 本页关键词：多功能水泵控制阀、多功能水力控制阀 产品详情 一、多功能水泵控制阀简介 多功能水泵控制阀是一种新型水力控制阀门，一阀可替代电动蝶(闸)阀、止回阀和水锤消除器三种装置。它能自动实现开泵时的缓开，停泵时的速闭与缓闭，无需任何电气控制与其它动力和人力，也无需油压装置。 二、多功能水泵控制阀的主要优点 （1）无需操作控制。利用水泵启停时阀门前后的水压差作为控制动力，具有随水泵的启闭而自动启闭的功能。 （2）阀门启闭动作过程能有效地因防止水锤压力波升高而产生的事故。据现场使用情况调查和实测，停泵水锤压力峰值均在工作压力的1．3倍以内。 （3）无需现场调试，适用工况范围广。 （4）基本无需维修。由于一阀替代三阀，维护维修工作量大大减少。 （5）阻力损失小。采用流线型、宽阀体设计，阻力损失比国外同类产品降低50％以上，如DN200产品在v=2m／s的经济流速工况时，多功能水泵控制阀损失为0．7m,而国外同类产品为1．5m。 三、多功能水泵控制阀结构及工作原理 1）、水泵启动前，阀门出口端压力作用在主阀板上，阀门处于关闭位置，同时膜片控制器的上腔连通压力水，下腔则与阀门进口端的低压相通。 2）、水泵启动后，阀门进口压力逐渐升高，同时压力水通过阀门进口端的连接管缓慢进入膜片控制器下腔，实现主阀板的缓慢开启，开启速度可通过控制阀进行调节。 3）、水泵停机，阀门进口的压力降低，当接近零流量时，主阀板在自身重力作用下迅速关闭。因阀门进口端压力降低，阀门出口端的压力水通过连接管进入膜片控制器上腔，下腔水通过阀门进口端的连接管压回至阀门进口端，缓闭阀板缓慢关闭，慢关时间可通过控制阀进行调节。主阀板的速闭和缓闭阀板的缓闭符合两阶段关闭规律，能有效地消除水锤。 三、多功能水泵控制阀在安全供水中的应用：（几个技术问题）
液压控制阀介绍 ——插装阀 一、概述 二通插装阀是插装阀基本组件（阀芯、阀套、弹簧和密封圈）插到特别设计加工的阀体内，配以盖板、先导阀组成的一种多功能的复合阀。因每个插装阀基本组件有且只有两个油口，故被称为二通插装阀，早期又称为逻辑阀。 1、二通插装阀的特点 二通插装阀具有下列特点：流通能力大，压力损失小，适用于大流量液压系统；主阀芯行程短，动作灵敏，响应快，冲击小；抗油污能力强，对油液过滤精度无严格要求；结构简单，维修方便，故障少，寿命长；插件具有一阀多能的特性，便于组成各种液压回路，工作稳定可靠；插件具有通用化、标准化、系列化程度很高的零件，可以组成集成化系统。 2、二通插装阀的组成 二通插装阀由插装元件、控制盖板、先导控制元件和插装块体四部分组成。图1是二通插装阀的典型结构 图1 二通插装阀的典型结构
控制盖板用以固定插装件，安装先导控制阀，内装棱阀、溢流阀等。控制盖板内有控制油通道，配有一个或多个阻尼螺塞。通常盖板有五个控制油孔：X、Y、Z1、Z2和中心孔a(见图2 )。由于盖板是按通用性来设计的，具体运用到某个控制油路上有的孔可能被堵住不用。为防止将盖板装错，盖板上的定位孔，起标定盖板方位的作用。另外，拆卸盖板之前就必须看清、记牢盖板的安装方法。 图2 盖板控制油孔 先导控制元件称作先导阀，是小通径的电磁换向阀。块体是嵌入插装元件，安装控制盖板和其它控制阀、沟通主油路与控制油路的基础阀体。 插装元件由阀芯、阀套、弹簧以及密封件组成(图3 )。每只插件有两个连接主油路的通口，阀芯的正面称为A口；阀芯环侧面的称作B口。阀芯开启，A 口和B口沟通；阀芯闭合，A口和B口之间中断。因而插装阀的功能等同于2 位2 通阀。故称二通插装阀，简称插装阀。 图 3 插装元件
活塞安全阀原理 安全阀一般应装设排汽管，排汽管应直通安全地点，并有足够的截面积，保证排汽畅通。安全阀排气管底部应装有接到安全地点的疏水管，在排气管和疏水管上都不允许装设阀门。 安全阀是一种安全保护性的阀门，主要用于管道和各种承压设备上，当介质工作压力超过允许压力数值时，安全阀自动打开向外排放介质，随着介质压力的降低，‘安全阀将重新关闭，从而防止管道和设备的超压危险。 高效且可靠的活塞安全阀是筒仓系统必不可少的设备。当压力值在预置范围内时，螺旋弹簧使阀盖保持关闭状态。三根外部的弹簧杆使外部环形阀盖保持紧密闭合直至筒仓内产生的压力小于弹簧力。当仓内压力过高或过低时，一旦压力值超过预置范围，阀盖就上推使压力释放。较小的阀盖从下方罩住外部阀盖的中心圆形开口。较小的阀盖通过单根弹簧杆固定，并通过筒仓内的标准大气加压到外部阀盖上。抽压时，弹簧压缩并使阀盖下降。空气从筒仓外部进入，此时确保了快速的压力平衡并将中心阀盖推入关闭位。整个工作过程无需人工操作。广泛用于贮料缸、贮料斗的顶部，通常与仓顶除尘机配合一起使用。 当设备内的压力在一定的工作压力范围之内时，内部介质作用于阀瓣上面的力小于加载机构加在阀上面的力，两者之差构成阀瓣与阀座之间的密封力，使阀瓣紧压着阀座，设备的介质无法排出。当设备内的压力超过规定的工作压力并达到安全阀的开启压力时，内部介质作用于闹瓣上面的力大于加载机构施
加在它上面的力，于是阀瓣离开阀座，安全阀开启，设备内的介质即通过阀座排出。 安全阀在系统中起安全保护作用。当系统压力超过规定值时，安全阀汀开，将系统中的一部分气体排入大气，使系统压力不超过允许值，从而保证系统不因压力过高而发生事故。安全阀又称溢流阀。气源压力作用在活塞A上，当压力超过由弹簧力确定的安全值时，活塞A被顶开，一部分压缩空气即从阀口排入大气；当气源压力低于安全值时，弹簧驱动活塞下移，关闭阀口。
怠速控制阀的故障与排除 姓名：詹剑鹏 班级：06汽车运用技术一班学号：06124084 指导教师：林文光（老师）
目录 摘要 (1) 前言................................. 错误！未定义书签。正文................................. 错误！未定义书签。 （一）故障现象 (1) （二）故障原因分析诊断 (1) 2-1.进气系统 (2) 2-2. 燃油系统 (2) 2-3. 点火系统 (2) 2-4. 机械结构 (3) （三）故障诊断与排除 (4) 3-1检查各线接头 (4) 3-2检查快怠速感温阀 (4) 3-3检查高压线及分电器 (4) 3-4检查真空管路 (4) （四）EGR的结构及工作原理 (5) 结论 (6) 结束语 (6) 致谢： (7)
摘要 本文主要介绍一辆1994款的本田雅阁轿车，冷车怠速一切正常，但车主反映，此车行驶一段时间后，例如在路上等红灯停车，会发生怠速不稳，甚至会发生熄火现象。通过故障诊断与合理的分析，并结合一定的实际经验利用车间的工艺把故障排除。 关键词：怠速不稳 EGR阀故障诊断故障排除分析 前言 发动机怠速不稳是汽车使用中常见的故障之一。尽管现在大多数的轿车都有故障自诊断系统，但也会出现汽车有故障面自诊断系统却显示正常代码或显示与故障无关的代码的情况。这通常是由不受电控单元(ECU)直接控制的执行装置发生故障或传统机械故障成。我们作为汽车维修的一线人员，除了要认真学好汽车基本构造等一般理论知识，更要对某一款，或某几款车做到精益求精，举一反三，真真正正排除故障，给汽车行业的发展做出贡献。 正文 （一）故障现象 一辆94款发动机为F22B2的雅阁轿车，在冷车过程中没有不正常现象，热车时怠速不稳。 利用自诊断系统读取故障码，电控系统没有故障存储。我们等该车发动机冷却，再着火，发现过程中突然出现了发动机怠速在800~1200r/min之间波动的现象。该车冷机起动时，发动机转速为1200r/min，属于冷机怠速，此时发动机运转平稳，但发动机大约运转5min后，发动机转速忽高忽低，发动机转速表在800~1200r/min之间有规律地波动，但是仪表板报上的发动机故障指示灯不亮。 （二）故障原因分析诊断 我们知道，如图1所示，该发动机电控系统是通过各种传感器将发动机的温度、空燃比.油门状况、发动机的转速、负荷、曲轴位置、车辆行驶状况等信号输入电子控制装置.电子控制装置根据这些信号参数.计算并控制发动机各气缸所需要的喷油量和喷油时刻,将汽油在一定压力下通过喷油器喷入到进气管中雾化。并与进入的空气气流混合,进入燃烧室燃烧,从而确保发动机始终工作在最佳状态。
产品手册 DAN-DSV762-DS-0501
Daniel?762型气载式泄压阀/背压阀
简介
丹尼尔762型气载式泄压/背压阀专用于调节和控 制工艺管线的最高压力或保持最低背压。该阀门通过了 大型管线复杂工艺条件下的全面测试。实际应用证明： 该阀门性能稳定可靠，对管道水击压力和背压具有良好 的控制能力和泄放能力。 762型阀门为氮气直接控制型。 阀体内活塞缸体顶部外侧表面上安装有一体化油箱腔 体，在安装时腔内填充部分轻油。氮气压力施加在腔内 的油封上。轻油作为气体和阀门活塞之间活动的屏障。
设计特点
? ? ? ? ? ? ? ? ? ? 模块化结构 无隔膜或填料盒 线性控制 极快的响应速度 常闭 高流通能力 平衡活塞设计 无导阀控制 可适用肮脏或粘性介质 全尺寸法兰连接
警告
严禁超出上述技术规格使用该设备。 忽略此警 告可能导致严重人身伤害和设备损坏。
工作原理
762型阀门为常闭型，当入口压力增加时 打开。阀门采用平衡活塞操作设计。参考典型 安装图（图1）。活塞底部（与阀门入口介质接 触的一侧）的压力等量地传递到活塞弹簧侧。 当活塞底部的管线压力大于弹簧侧氮气压力 时，活塞上移，推动腔体内的轻油使氮气压缩， 从而打开阀门。当管线压力降到低于氮气压力 设定点时，气压推动阀门活塞下移，使阀门关 闭并保持关闭状态。阀门打开和关闭速度由安 装在缸内表面上的单向阀控制。打开速度相对 不受限制，从而实现阀门的快速打开。关闭速 度由单向阀的固定节流孔控制。
阀门流通能力数据
2” 3” 4” 6” 8” 10” 12” 阀门尺寸 *Cv-gpm 86 186 309 688 1296 2040 2920 关于流通能力和压降信息，请参考DSVALVECv公告“阀门 规格容量表”。 * Cv 为以 60°F （15.6℃） 下以水作为介质时阀门全开为基础条 件下的流量。
法兰连接/等级 (DIN)
DIN PN16 DIN PN25 DIN PN40 DIN PN64 （300 120℃下的最高 120℃下的最高 120℃下的最高 Lbs.） 38℃下的 工作压力 工作压力 工作压力 最高工作压力 DN50- DN300 16Bar 25 Bar 40 Bar 51 Bar 温度范围：-20°F 到 150°F（-19℃到 66℃） ，可选 250°F（121℃） 阀门尺寸 DIN PN64（600 Lbs.）120℃下的 最高工作压力 64 Bar DIN PN100 38℃下的最 高工作压力 100 Bar
法兰连接/等级（ANSI）
阀门尺寸 2” – 12” 150 Lbs. ANSI 286Psi 100℉下的最高工作压力 300 Lbs.ANSI 600 Lbs.ANSI 740 Psi 1480 Psi
第 1 页共 8 页

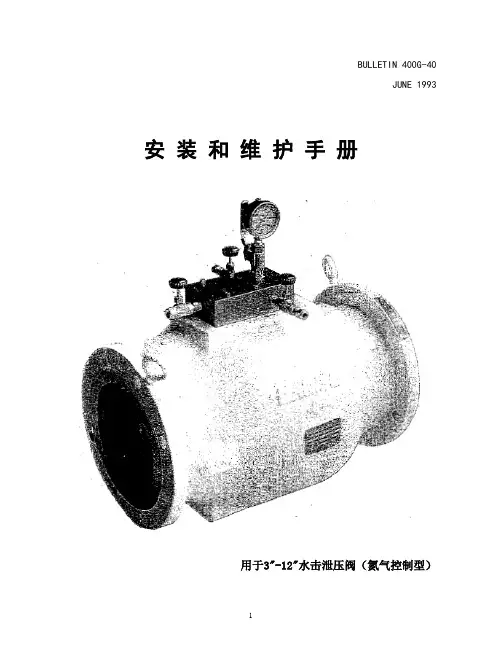

BULLETIN 400G-40 JUNE 1993 安装和维护手册 用于3"-12"水击泄压阀（氮气控制型）
SECTION 1 安装和维护说明 3"-12"水击泄压阀安装和启用 1. 在安装水击阀以前，请确定阀门前的管道内没有脏东西、废弃物和金属屑，如果有 条件，最好将阀门上游钢管进行吹扫，去除杂物。 2. 将阀门安装在管线上，确定阀门上游螺栓连接牢固。（注意：为平抑温度变化产生 的压力设定漂移，最好将扩大阀芯用的温差补偿氮气瓶埋地）。 3. 确定氮气供应系统的阀门是关闭的。 4. 连接氮气供应管线，从氮气供应系统阀门（H）到充气阀（D）。 5. 将阀门至于操作状态： 5.1. 在开始使用水击泄放阀系统之前，应先打开连通温差平抑氮气瓶的截断阀（E）， 打开氮气充气阀（D）。 5.2. 缓慢打开氮气控制柜后的氮气瓶开关。不要快速打开高压氮气瓶，避免高压氮气 冲入系统损坏系统。 5.3. 缓慢调整氮气控制柜内的调压阀，顺时针为增加压力，直至调压阀下游（左侧） 和水击阀上氮气压力表的压力达到标牌显示值，此时，水击阀和温差平抑氮气瓶都已经充压完成。 5.4. 缓慢打开水击阀后的截断闸阀（B）。 5.5. 缓慢打开水击阀前的截断闸阀（A）。此时阀前压力应低于阀腔内压力，阀门保持 关闭。
6. 水击阀停止使用： 6.1. 缓慢关闭水击阀前的截断阀（A）。 6.2. 缓慢关闭水击阀后的截断阀（B）。 6.3. 通过水击阀前后管道上的排放阀将阀门前后管道内的压力泄出，如果没有排放阀 的设计，则在拆除阀门时，应缓慢松开阀门与管道连接的螺栓，让压力从法兰连接处泄出。关闭水击阀上的充气阀（D）和截断阀（E）。缓慢打开水击阀上部的泄压阀（F），将阀腔内的压力泄出。 水击泄压阀的修理 注：在阀门部件专有名称后，括号内的编号为阀门部件的编号，详见阀门的拆解图形的指示。 1. 确定阀门前后，及阀腔内压力已经泄出。 2. 如图二所示，将氮气控制系统取下；或将连接氮气控制系统的氮气管连接接头分开。 3. 将水击阀两端法兰的螺栓全部取下，仅留下上端的两个螺栓，然后将阀门向上旋出， 使用螺栓固定好；或干脆将阀门从管线中取下。（见图三。） 4. 使用内六角工具从阀芯导套（2）中移除阀腔丝堵（16），然后使用拆阀工具（22）从
FLECK控制阀介绍 1.5600，5600se，5000型控制阀适用于民用小型软水器设备，反渗透预处理的活性碳过滤器，沙过滤器。※性能特点 a.活塞为纵向布置 b.阀体材质均为工程阀体材料塑料 c.再生时有硬水旁通，需要外加阀门来阻断硬水旁通 d.5600型再生有6个步骤，比其它阀门多了一次反洗，使它的再生质量优于其它阀门 e.5000型控制阀反洗流量可以达到17gpm 2．2510，1500，2700，2750，2850，3130，3150型的单活塞工业用控制台阀，适合用于单罐系统，过滤器，锅炉用软水器，以及其它工业用软水。※性能特点a．活塞为横向布置b．除2510外其他阀体材料均为无铅黄酮c．可配无硬水旁通活塞，再生时硬水自动阻断，无须外加阀门d．反洗流量大e．除3150外其他阀门均可配成手动操作f．配成双罐系统（一用一备），需外加阀门来实现。3．2900，2930，3900型的双活塞工业控制阀，适合用于双罐式大型系统，多罐系统，过滤器，锅炉用软水器，其它工业用软水。※性能特点a．活塞为横向布置b．有两个活塞，一只不过控制再生程序，另一只实现进出水切换c．阀体材质均为无铅黄酮d．可配无硬水旁通活塞，无须外加阀门e．配成双罐系统（一用一备，无须外加阀门来实现。4．8500，9000，9500型的双罐连续运行系列阀，适合用于连续供水软化水系统。※性能特点 a.一个阀门控制二只罐体 b.有两只活塞，一只控制再生程序，另一只实现两个罐体互相切换 c.除8500外，阀体材质均为无铅黄铜 d.由流量来发动再生适用于要求连续供软化水的场合。 富莱克控制阀（FLECK控制阀），富莱克软水器控制阀 FLECK是世界上最旱生产水处理设备自动控制装置的厂家之一，现今富莱克公司的产品产值连续数年来在全世界同行业中处于领先地位，FLECK控制阀更成为水处理行业广泛使用的产品。现今宇思特水处理公司凭借多年的实践经验和专业技术，推出FLECK软水器的故障维修及控制器的配件更换服务，为广大用户解除后顾之忧，提供更完善的服务。1． 5600，5600SE，5000型控制阀适用于民用小型软水器设备，反渗透预处理的活性碳过滤器，沙过滤器。※性能特点：a.活塞为纵向布置 b.阀体材质均为工程阀体材料塑料 c.再生时有硬水旁通，需要外加阀门来阻断硬水旁通 d.5600型再生有6个步骤，比其它阀门多了一次反洗，使它的再生质量优于其它阀门 e.5000型控制阀反洗流量可以达到17gpm 2． 2510，1500，2700，2750，2850，3130，3150型的单活塞工业用控制台阀，适合用于单罐系统，过滤器，锅炉用软水器，以及其它工业用软水。※性能特点：a．活塞为横向布置 b．除2510外其他阀体材料均为无铅黄酮c．可配无硬水旁通活塞，再生时硬水自动阻断，无须外加阀门d．反洗流量大e．除3150外其他阀门均可配成手动操作f．配成双罐系统（一用一
弹簧安全阀工作原理 当安全阀阀瓣下的蒸汽压力超过弹簧的压紧力时，阀瓣就被顶开。阀瓣顶开后，排出蒸汽由于下调节环的反弹而作用在阀瓣夹持圈上，使阀门迅速打开。随着阀瓣的上移，蒸汽冲击在上调节环上，使排汽方向趋于垂直向下，排汽产生的反作用力推着阀瓣向上，并且在一定的压力范围内使阀瓣保持在足够的提升高度上随着安全阀的打开，蒸汽不断排出，系统内的蒸汽压力逐步降低。此时，弹簧的作用力将克服作用于阀瓣上的蒸汽压力和排汽的反作用力，从而关闭安全阀。 弹簧安全阀结构特点 弹簧安全阀由阀瓣和阀座组成密封面，阀瓣与阀杆相连，阀杆的总位移量必须满足阀门从关闭到全开的要求。安全阀的整定压力主要是通过调整螺栓改变弹簧压力来调整。阀门上部装有杠杆机构，用于在动作试验时手动提升阀杆。阀体内装有上、下两个调节环，调节下部调节环可使阀门获得一个完整的起跳动作，上调节环用来调节回座压力。回座压力过低，阀门保持开启的时间较长；回座压力太高，将使阀门持续起跳和关闭，产生颤振，导致阀门损坏，而且还会降低阀门的排放量。上部调节环的最佳位置应能使阀门达到全行程。
弹簧安全阀结构示意图 调节上环和下环 向右（逆时针方向）移动上调节环（导向套），即升高上调节环，从而减少安全阀的排汽量，提高安全阀的回座压力；向左移动上调节环，即降低上调节环，从而增加安全阀的排放量，降低安全阀的回座压力。调整上调节环位置的高低，实际改变蒸汽对阀瓣的反作用力。上调节环下移，则蒸汽对阀瓣的反作用力增大，使安全阀不易回座，则这样可以降低回座压力。上调节环的调节必须配合下调节环（喷嘴环）的微小调节，才能使安全阀的运行更为可靠、灵敏、正确。向右（逆时针方向）
阀门的用途大全 阀门是国民经济建设中使用极为广泛的一种机械产品。阀门在石油、天然气、煤炭、冶金、和矿石的开采、提炼加工和管道输送系统中；阀门在石油化工、化工产品，医药，和食品生产系统中；阀门在水电、火电和核电的电力生产系统中；阀门在城建的给排水、供热和供气系统中；阀门在冶金生产系统中；阀门在船舶、车辆、飞机、航天以及各种运动机械的使用流体系统中；阀门在国防生产以及新技术领域里；阀门在农业排灌系统中都有大量的需求。 阀门分自动阀门与驱动阀门。自动阀门（如安全阀、减压阀、蒸汽疏水阀、止回阀）是靠装置或管道本身的介质压力的变化达到启闭目的的。驱动阀门（闸阀、截止阀、球阀、蝶阀等）是靠驱动装置（手动、电动、液动、气动等）驱动控制装置或管道中介质的压力、流量和方向。由于介质的压力、温度、流量和物理化学性质的不同，对装置和管道系统的控制要求和使用要求也不同，所以阀门的种类规格非常多。剧不完全统计，我过的阀门产品品种已达四千多个型号，近四万个规格，阀门在经济生活中起着非常大的作用。 电磁阀 电磁阀是用来控制流体的自动化基础元件，属于执行器；并不限于液压，气动。电磁阀用于控制液压流动方向，工厂的机械装置一般都由液压钢控制，所以就会用到电磁阀。而通常意义上，国内电磁阀厂家也并不以液压电磁阀为主打，一般多生产二位二通气液用电磁阀。 电磁阀的工作原理，电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。 球阀 球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。
目录 编制说明 (1) 第一节阀门基础知识 (2) 1、阀门的基本知识 (2) 2、兰成渝管道使用的阀门 (9) 第二节阀门的安装、操作、维护保养 (17) 3、阀门的安装注意事项 (17) 4、阀门的操作 (17) 5、阀门的维护保养 (18) 6、干线球阀维护 (18) 7、气液联动执行机构的维护 (19) 8、 SHAFER旋转叶片执行器 (20)
编制说明 为了使兰成渝输油管道有关站控人员在对阀门的操作、日常运行维护过程中对阀门的各项技术要求有一定的了解，保证阀门的正确操作，确保顺利投产和正常运行，特编制本教材。 本教材仅对干线球阀、平板闸阀、止回阀以及站场球阀和站场平板闸阀在操作、日常运行维护做些简单介绍。水击泄压阀的有关技术要求单独编制。 另外，对带有自动控制机构的阀门的操作和运行维护，尚应参照电气系统和自动化系统操作和运行维护的有关技术要求。
第一节阀门基础知识 1、阀门的基本知识 1.1阀门的用途 在输油管道上，安装有许多大小不等、形状不同的各种阀门，将油、汽、水、风等不同管线按各种形式分别控制起来，以担负完成输油生产的各项任务。一个阀门的损坏或误操作，往往直接影响全线生产，甚至造成重大事故，因此，了解各种阀门的结构、特点及其应用，掌握其操作和维护方法，是保证安全生产、平稳输油的重要一环。 阀门可定义为截断、接通流体通道或改变流向、流量及压力的装置。 阀门是流体输送系统的控制元件。 阀门主要有五大功能： a . 接通或截断流体通道 b .调节和节流 c .防止倒流 d .调节压力 e .释放过剩压力 1.2阀门的分类 阀门的用途广泛，种类繁杂，分类的方法也很多。一般常用的分类方法有以下几种： 1.2.1按结构特征分 （1）截门型——关闭件沿阀座中心线移动。 （2）闸门型——关闭件沿垂直于阀座中心线移动。 （3）旋塞型——关闭件是锥塞或球，围绕本身的中心线旋转。 （4）旋启型——关闭件围绕阀座外的轴旋转。 （5）蝶型——关闭件是圆盘，它围绕阀座内的轴旋转。 1.2.2按用途分 （1）开断用——用来切断或接通管路介质。如截止阀、闸阀、球阀、旋塞等。 （2）调节用——用来调节介质的压力和流量。如减压阀、调节阀等。 （3）分配用——用来改变介质的流向，起分配介质的作用。如三通旋塞、三通截止阀等。 （4）止回用——用来防止介质倒流。如止回阀。 （5）安全用——在介质压力超过规定数值时，用来排放多余介质，以保证管路系统及设备的安全。如安全阀、泄压阀等。
多功能水泵控制阀的简介、结构及工作原理中国泵业网在给水泵站中，为使离心泵轻载启动，通常要求先关闭泵的出口阀门，再启动水泵机组，当其转速达额定转速以后，再逐渐打开出口阀门；为了防止系统中介质倒流，还必须在泵的出口安装止回阀；由于普通旋启式止回阀的瞬时关闭常产生危及水泵系统的水锤事故，所以还要设置有效的水锤消除装置。 目前较多采用的是电动蝶（闸）阀配套微阻缓闭止回阀来实现上述目的，但在现场使用中电动蝶（闸）阀常出现关闭不严，电机烧坏和齿轮减速传动机构损坏等故障：微阻缓闭止回阀适应范围窄，不能适应流量、压力的较大变化，且其调节针阀易阻塞，导致阻尼器不能动作等故障，影响正常安全供水。 一、多功能水泵控制阀简介 多功能水泵控制阀是一种新型水力控制阀门，一阀可替代电动蝶（闸）阀、止回阀和水锤消除器三种装置。它能自动实现开泵时的缓开，停泵时的速闭与缓闭，无需任何电气控制与其它动力和人力，也无需油压装置。 多功能水泵控制阀的主要优点有： （1）无需操作控制。利用水泵启停时阀门前后的水压差作为控制动力，具有随水泵的启闭而自动启闭的功能。 （2）阀门启闭动作过程能有效地因防止水锤压力波升高而产生的事故。据现场使用情况调查和实测，停泵水锤压力峰值均在工作压
力的1．3倍以内。 （3）无需现场调试，适用工况范围广。 （4）基本无需维修。由于一阀替代三阀，维护维修工作量大大减少。 （5）阻力损失小。采用流线型、宽阀体设计，阻力损失比国外同类产品降低50％以上，如DN200产品在v=2m／s的经济流速工况时，多功能水泵控制阀损失为0．7m,而国外同类产品为1．5m。 二、多功能水泵控制阀的结构及工作原理 2．1结构 多功能水泵控制阀结构参见图1，由主阀及外装附件组成。主阀包括阀体、主阀板、缓闭阀板、阀杆、阀座以及膜片控制器（含阀盖、膜片座、膜片、膜片压板）：外装附件有控制阀、过滤器、排空阀、微止回阀。其中微止回阀是特制配件，在其止回方向设有限流孔。安装形式参见图2。 2.2工作原理 水泵启动前，阀门出口端压力作用在主阀板上，阀门处于关闭位置，同时膜片控制器的上腔连通压力水，下腔则与阀门进口端的低压相通。 水泵启动后，阀门进口压力逐渐升高，同时压力水通过阀门进口端的连接管缓慢进入膜片控制器下腔，实现主阀板的缓慢开启，开启速度可通过控制阀进行调节。 水泵停机，阀门进口的压力降低，当接近零流量时，主阀板在自
多功能水泵控制阀作用 何谓多功能水泵控制阀?水泵有什么运行特性需要阀门来控制?水泵控制阀能否实现这些控制?以及它与传统的闸阀、蝶阀、止回阀以及匀速、双速缓闭的水力控制止回阀在原理、功能等方面有什么质的不同。 在本文中以活塞式多功能水泵控制阀(下称控制阀)为例，通过对其结构、主要功能、工作原理的剖析，提出对上述问题的看法，供读者参阅。 一、结构 控制阀结构的主要特点是取消了阀座中间的定位机构和阀瓣上侧的弹簧，而且在阀瓣的下侧设计了导流板，最大限度减少了介质过流时的机械损失和阀瓣下侧穹腔内的旋涡损失。以缸体内的活塞作驱动元件，在介质自身压力作用下带动阀瓣作上下运动，实现阀的开启或关闭。活塞、启闭件、连同缸体配置在阀体上，流线形、宽阀腔的阀体，不但水头损失可以比同类产品减少30%以上，而且具有良好的抗气蚀性能。 以电磁阀换向机构(下称电磁阀)和压力管路组成伺服系统，取控制阀两端的压力水为驱动源，通过电信号指令，任意一端的压力水都能实现水泵控制阀在设定的时刻和速度执行泵的开启或关闭。 二、泵的运行特性与控制阀的功能特点、工作原理 1、泵的启动特性及其控制
a)离心泵的零流量启动特性及其控制(即关阀启动) 离心泵在零流量工况时轴功率最小，为额定轴功率的30%-90%，所以离心泵的启动特性是零流量启动(即关阀启动)。待泵至额定转速之后控制阀按设定的速度缓慢开启。 工作原理：泵启动时(前)压力水经过设有延时的电磁阀流向缸体内活塞上腔，而活塞下腔通过缸体下端经电磁阀通向大气，此时控制阀处于关闭状态。 电动机补偿启动结束，泵正常运转,电磁阀即执行换向指令,切断活塞上腔压力水源、关闭缸体下端通向大气的回路，同时将压力水经电磁阀注入缸内活塞下腔、打开活塞上腔通向大气的回路，活塞上腔的水经电磁阀排出阀外，控制阀按设定的速度缓慢开启，完成并满足了离心泵在零流量时轴功率最小的启动特性，保证泵机组的安全运转。 b)轴流泵的大流量启动特性及其控制(即全开阀启动) 轴流泵在零流量工况时轴功率最大，为额定轴功率的140%～200%，所以轴流泵的启动特性应是大流量启动(即全开阀启动)。 工作原理：控制阀满足轴流泵全开阀启动的工作原理是离心泵关阀启动的逆运行，即电磁阀先工作，将阀全开后，泵再启动。参阅a)条，不赘述。 轴流泵启动前，这时阀的进口压力为零，控制阀利用阀出水端的介质压力将阀开启，而离心泵启动时是利用阀进水端的介质压力将阀开启。无论阀的哪一端介质都能实现控制阀的开或启，这是水泵控制阀功能的重要特征之一。
水阀技术规格书汇总 1、闸阀 闸阀主要由阀体、阀瓣、阀轴、阀盖、及传动装置等组成，采用软密封闸阀，结构长度应符合GB12221-89标准中短系列要求。生产、生活给水管采用法兰连接；消防给水管采用法兰或沟槽式连接。法兰连接尺寸和密封面的形状、尺寸应符合GB/T17241.6-1998的要求。根据使用要求，生活给水管道压力为1.0Mpa，消防给水管道压力为1.6Mpa。消防系统采用明杆软密封闸阀，型号为Z41X-10，给水系统和排水系统采用暗杆软密封闸阀型号为Z45X-10。 材质要求： 阀体：炭钢或不锈钢 阀盖：炭钢或不锈钢 阀轴：不锈钢（316或以上） 阀芯：不锈钢（316或以上） 密封橡胶：三元乙丙橡胶（EPDM） 螺栓及螺帽：不锈钢（316或以上） 阀芯联结螺母：青铜 防腐涂装要求：除橡胶、铜及不锈钢外，阀体内、外均须涂上环保型无毒环氧树脂粉末涂装，涂料干后不溶解于水，不影响水质，并不因空气温度起变化而发生异状，其内部厚度应在0.3mm以上，外部厚度应在0.15mm以上。 2、蝶阀 主要由阀体、阀板、阀座、阀杆及传动操作机构等部件组成。 材质要求： 阀体：球墨铸铁，一次性整体铸造，符合《通用阀门灰铸铁件技术条件》GB/T12226-2005的规定。 阀瓣：304型、316型不锈钢。 阀座：三元乙丙橡胶（EPDM）。 阀轴：304型、316型不锈钢。 蝶阀采用单偏心对夹式蜗轮传动，信号蝶阀采用单偏心。 蝶阀的最大工作压力应符合《工业阀门压力试验》GB/T13927-2008及本工程相应管道系统压力的要求。结构长度应满足《金属阀门结构长度》GB/T12221-2005的规定，法兰和对夹式连接蝶阀应符合《法兰和对夹连接弹性密封蝶阀》GB/T12238-2008规定。蝶阀的驱动采用手动形式。
附录: 思考题 一．离心泵思考题 1．离心泵的主要构件有哪些？各起什么作用？ 2．离心泵的叶轮主要有几种？简述优缺点和适用范围。 3．解释什么是离心泵的流量、扬程、功率和效率。 4．常用离心泵的特性曲线有几种？曲线有何特点？ 5．同一型号相同工厂制造的离心泵特性曲线完全一样吗？ 6．如何在仿真系统上测试离心泵特性曲线？ 7．离心泵的汽蚀现象如何形成？对离心泵有何损害？如何避免？试分析本离心泵形成汽蚀的条件。 8．何为离心泵气缚现象？如何克服？ 9．为什么离心泵开车前必须充液、排气？否则会出现什么后果？ 10．为什么离心泵开动和停止时都要在出口阀关闭的条件下进行？ 11．离心泵运行时可能有哪些常见故障？如何排除？ 12．离心泵运行时出口压力下降，可能是什么原因？ 13．离心泵运行时进口真空度下降，可能是什么原因？ 14．离心泵运行时轴承温度过高（>75℃）,可能是什么原因？ 15．离心泵的出口流量主要有几种控制方法？ 16．多级离心泵有何特点？适用于什么场合？ 二．热交换器思考题 1．简述列管式热交换器由哪些部件组成。 2．什么是管程？什么是壳程？ 3．壳程的折流板起何作用？举出两种折流板形式。 4．多程热交换器的结构有何特点？对传热有何效果？ 5．当外壳和列管的温差较大时，常用几种方法对热交换器进行热补偿？ 6．对于热交换器而言，影响传热速率的因素有哪些？ 7．简述热交换器流体流道选择的一般原则。 8．热交换器开车前为什么必须进行高点排气？ 9．热交换器停车后为什么必须进行低点管程、壳程排液？ 10．本热交换器运行时发生内漏如何判断？ 11．列举两种热交换器温度控制方案，说明控制原理。 12．热交换器操作管理有哪些注意事项？有哪些清洗方法？ 三．透平及往复压缩思考题 1．简述化工炼油企业采用蒸汽透平作动力源的重要意义。
氮气式水击泄压阀的工作原理（结合原理图）： 氮气式水击泄压阀主要包括主阀和氮气控制系统。 主阀主要包括：阀体、阀座、柱塞、导向套及弹簧等组成。 氮气控制系统主要是调节氮气压力，为主阀柱塞腔提供一定压力的氮气。氮气控制系统主要包括压力调节器、压力开关、接线盒、安全阀、止回阀、氮气供应源、压力表、电磁阀、过滤器、充气阀、排气阀、用于开关的小球阀和连接管道等。 1．压力调节器：调压阀，将高压氮气减压至某一设定的氮气压力，通过调压阀和压力表可以根据需要方便、精确设定所需的压力值。 2．压力开关：当压力超过或低于设定压力时，开关触电闭合或断开。此系统中使用了两个压力开关，一个与氮气供应源相连，当氮气源压力低于某一值时，压力开关触点闭合，接通控制电磁阀的电路，通过电磁阀切换至备用氮气源，并向站控室发出报警信号；另一压力开关与氮气控制系统的输出端管道相连，用于监测主阀柱塞腔内氮气压力是否低于或高于设定压力值，此处压力开关有两组触点，一组用于监测低压，即当柱塞腔内氮气压力低于设定的压力值时，触点闭合，接通电路，向站控室发出氮气不足的报警信号，工作人员应检查调压阀后的氮气管道上是否有泄漏； 另一组用于监测高压，即当柱塞腔内氮气压力较高时（高出开关设定的值），触点闭合，接通电路，向站控室发出报警信号，提醒工作人员检查压力调节器是故障。 3．安全阀：当柱塞腔内氮气压力较高时，安全阀开启泄放压力。
4．接线盒内装有与压力开关相连接的接线端子，供电电源（24V 直流）。 工作过程： 氮气控制系统将调节后的具有某一压力值的氮气（此氮气压力称设定压力）充入主阀柱塞腔内，在弹簧力和氮气压力作用下（此处将弹簧压力和氮气压力的和称为开启压力），柱塞紧压在阀座的密封面上，此时泄压阀处于关闭状态，流体介质不能通过。当管道出现水击，压力超过泄压阀的开启压力时，泄压阀迅速开启，流体介质经泄压阀流向泄放罐，随着流体介质的泄放，管道压力降低，泄压阀柱塞在弹簧力和氮气压力作用下又慢慢压向阀座密封面关闭泄压阀。 补充： 1. 为了减小温度变化对设定压力的影响，将柱塞腔外接氮气瓶（温差平抑氮气瓶或缓冲气瓶），并将氮气瓶埋地1m左右。 2. 水击泄压阀与管道并联连接，起水击保护作用。 3. 氮气控制系统与泄压阀主阀阀腔相连。
控制阀的基本常识 2006年7月9日18:19 来源: 中国工控信息网 一、控制阀的选型 A、控制阀选型的重要性 调节阀是自控系统中的执行器，它的应用质量直接反应在系统的调节品质上。作为过程控制中的终端元件，人们对它的重要性较过去有了更新的认识。调节阀应用的好坏，除产品自身质量、用户是否正确安装、使用、维护外，正确地计算、选型十分重要。由于计算选型的失误，造成系统开开停停，有的甚至无法投用，所以对于用户及系统设计人员应该认识阀在现场的重要性，必须对调节阀的选型引起足够的重视。 B、控制阀选型的原则 1、根据工艺条件，选择合适的结构形式和材料。 2、根据工艺对象的特点，选择控制阀的流量特性。 3、根据工艺操作参数，选择合适的控制阀口径尺寸。 4、根据工艺过程的要求，选择所需要的辅助装置。 5、合理选择执行机构。执行机构的响应速度应能满足工艺 对控制行程时间的要求：所选用的控制阀执行机构应能满面足阀门行程和工艺对泄露量等级的要求。在某些场合，如选用压力控制阀(包括放空阀)，应考虑实际可能的压差进行适当的放大，即要求执行机构能提供较大的作用力。否则，可能当工艺上出现异常情况时，控制阀前后的实际压差较大，会发生关不上或打不开的危险。 二、控制阀的附件 在生产过程中，控制系统对阀门提出各式各样的特殊要求，因此，控制阀必须配用各种附属
装置(简称附件)来满足生产过程的需要。控制阀的附件包括： 1、阀门定位器用于改善控制阀调节性能的工作特性，实现正确定位。 2、阀位开关显示阀门的上下限行程的工作位置。 3、气动保位阀当控制阀的气源发生故障时，保持阀门处于气源发生故障前的开度位置。 4、电磁阀实现气路的电磁切换，保证阀门在电源故障时阀门处于所希望的安全开度位置。 5、手轮机构当控制系统的控制器发生故障时，可切换到手动方式操作阀门。 6、气动继动器使执行机构的动作加速，减少传输时间。 7、空气过滤减压器用于净化气源、调节气压。 8、储气罐保证当气源故障时，使无弹簧的气缸工活塞执行机构能够将控制阀动作到故障安全位置。其大小取决于气缸的大小、阀门动作时间的要求及阀门的工作条件等。 总之，附件的作用就在于使控制阀的功能更完善、更合理、更齐全。 控制阀知识 2006年11月10日08:36 来源: 互联网 调节阀又称控制阀，是执行器的主要类型，通过接受调节控制单元输出的控制信号，借助动力操作去改变流体流量。调节阀一般由执行机构和阀门组成。如果按其所配执行机构使用的动力，调节阀可以分为气动、电动、液动三种，即以压缩空气为动力源的气动调节阀，以电为动力源的电动调节阀，以液体介质(如油等)压力为动力的电液动调节阀，另外，按其功能和特性分，还有电磁阀、电子式、智能式、现场总线型调节阀等。 调节阀的阀体类型选择 调节阀的阀体种类很多，常用的有直通单座、直通双座、角形、隔膜、小流量、三通、偏心旋转、蝶形、套筒式、球形等。在具体选择时，可做如下考虑：
泄压阀图例 一些台商携带阀门样品来内地寻找生产厂家，面对这些小产品的微薄利益，国有企业不愿做，于是这些台商就找到了当地从事器械维修业务的渔民。玉环多年渔业机械维护的实践，赋予了渔民们精湛的技艺。他们经过一番揣摩和加工，做出了与样品品质不相上下的阀门，台商看后非常满意。于是，玉环县便开始了阀门生产之路。 80年代后期，随着生产制造和工艺技术的逐渐成熟以及加工配套体系的形成，玉环阀门行业进入了快速发展时期，阀门生产企业增至上百家，产品开发出多个品种系列，“宇锚”、“永得胜”、“巨水”等自创品牌打响了玉环阀门在中国市场的知名度。 进入90年代，一批有技术、有资金的人才纷纷办厂，股份制和个体私营企业蓬勃兴起，玉环阀门生产企业也迅速“膨胀”，数量和规模逐渐扩大。到今天，玉环县已拥有1000多家阀门生产企业，阀门行业年产值达90多亿元，占全国阀门行业总产值的30%， 首页>>产品中心>>泄压阀 一、产品[泄压阀]的详细资料： 产品型号：500X 产品名称：泄压阀 产品特点：500x泄压／持压阀王要用于消防或其他供水系统中，以防止系统超压或维持消防供水系 统的压力。 消防泵关闭后还可以减小水锤的冲击。也用于大型供水系统的水锤消除装置．并且阀门控制系统的 进口处装有一个自清洁滤网，利用流体特性，使比重较大、直径较大的悬浮颗粒不会进入控制系统．确 保系统循环畅通无阻，使阀门能安全可靠地运行。系统动作平稳、强度高、使用寿命长适用于600
口径以下的管道。 二、泄压阀主要外形连接尺寸： D N 20 25 32 40 50 65 80 10 12 5 15 20 25 30 35 40 45 L 15 0 16 18 20 20 3 21 6 24 1 29 2 33 35 6 49 5 62 2 69 8 78 7 91 4 97 8 H1 46 3 46 3 46 3 51 6 51 6 52 53 7 59 6 65 3 70 9 80 5 85 5 95 3 99 10 30 10 30 H 55 7 55 7 55 7 61 61 62 5 64 2 75 80 8 86 4 11 35 118 5 13 25 13 85 14 45 14 45 订货须知： 一、①泄压阀产品名称与型号②泄压阀口径③泄压阀是否带附件二、若已经由设计单位选定公司的泄压阀型号，请按泄压阀型号 三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，
管路的水击及其预防 王建设 洛阳石化总厂化纤厂 河南省洛阳市 471012 摘要 在蒸汽管线和大口径管线上,经常会发生水击,对管道及相连设备的安全产生危害,严重时甚至会造成管道、阀门等设备的破裂损坏,影响装置的安全运行及平稳生产。本文分析了水击现象产生的原因,并针对水击压力的变化规律,提出了减轻水击危害的对策。 关键词:管道 水击 预防 中图分类号:U173 1 水击现象 在蒸汽管线和大口径管线上,有时能听到 咣咣 的声音,有经验的工人马上会意识到发生了水击。水击现象是由于介质流动状态忽然改变,管内流体动量发生变化而产生的压力瞬变过程,是管内不稳定流动所引起的一种特殊振荡现象。急剧升降的压力波通过管路传递时产生一种犹如用锤子敲击管路时发出的噪音,所以亦称为水锤。当水击发生时,会对管道及相连设备的安全产生危害:轻微的水击会使管线固定件松动,管道震动扭曲,使用寿命缩短;严重时甚至会造成管道、阀门等设备的破裂损坏。所以在管路设计和生产操作过程中都要尽可能避免发生水击。 2 水击产生的机理 先以管路中阀门骤然关闭的情况为例来说明水击发生时,冲击波产生的原因和传递过程。 图1 水击产生机理 如图1所示,当阀门在开启一定大小的正常情况下,管中流速为v0,进口压力为p0,当阀门骤然关闭时,临近阀门的一层厚度为 s的液体于 t时间内首先停止流动,该段液体被压缩,压力增高 P,此时由于内部压力上升管壁会发生局部膨胀。此后紧相邻的第二层流体由于受阻而停止流动,发生同样的变化。这样管中流体压力一层层地相继增大及管壁相继膨胀并以压力波的形式由近及远传播。 设管长为L,水击波速为c,则水击波从阀门传到管入口所需时间为L/c,从t=0瞬时到t=L/c瞬时的时段内水击传播过程如图2-a所示。 当阀门关闭后t1=L/c时刻,压力波传至管入口处。这时,全管流体处于暂时静止和被压缩状态,管入口处左侧的压力为p0,右测压力为p0+ p,该处流体处于受力不平衡的不稳定状态,临近管入口处的一层液体将在压差 p作用下,开始以速度v0返冲向入口端,于是该处从被压缩状态及周围管壁膨胀状态首先恢复原来的状态,压力从p0+ p降为p0,随后,一层层的流体和周围的管壁相继恢复原状。如图2-b所示。 当阀门关闭t2=2L/c时刻,紧临阀门的一层液体压力恢复到原来的p0,而流体由于惯性作用仍以v0向管入口方向继续流动,此刻阀门已完全关闭,后面没有液体补充,液体被拉伸膨胀产生负的水击压力 p,同样第二层也依次膨胀形成减压波仍以速度c向管入口方向传递。如图2-c所示。 当阀门关闭后t3=3L/c时刻,减压波传到管入口处,全管内液体处于低压的静止状态,管子处于收缩状态。此时管内压力低于管入口处,又失掉平衡处于不稳定状态,在压力差作用下又以速度c向阀门处传播。如图2-d所示。 直到t4=4L/c时传到阀门处,此时全管又恢复到阀门关闭前的流动状态。随后又开始第二个压力波传递过程。 如此反复,压力波在管线入口和阀门之间的管路上来回振荡,对两端的设备不断产生冲击,并发出 咣咣 的噪声,如果振荡频率和管线发生共振,其破坏力会增强。 3 衡量水击强度的参数 我们一般用水击的传播速度和水击压力来衡量水 4 管道技术与设备2002年
