架空输电线路的施工工艺流程图

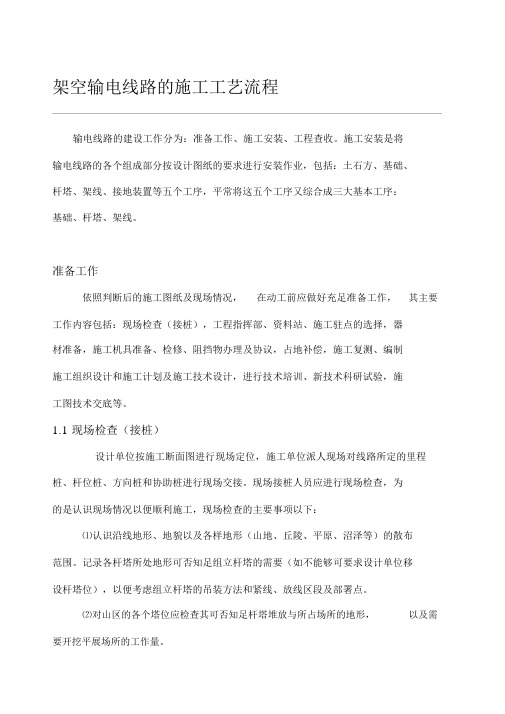

架空输电线路的施工工艺流程

输电线路的建设工作分为:准备工作、施工安装、工程验收。施工安 装是将输电线路的各个组成部分按设计图纸的要求进行安装作业 ,包 扌舌:土石方、基础、杆塔、架线、接地装置等五个工序,通常将这五个 工序又综合成三大基本工序:基础、杆塔、架线。

根据审定后的施工图纸及现场情况,在幵工前应做好充分准备工 作,其主要工作内容包括:现场调查(接桩),工程指挥部、材料站、 施工驻

点的选择,器材准备,施工机具准备、检修、障碍物处理及协施工安

•基础工程 一ff 接地I 里设 —*杆塔施工 材料运辎一1

•*隍藏工程軽收 ------- d 中何验收亠f 竣工验收 谕配电绞詔 准备工作 I

议,占地赔偿,施工复测、编制施工组织设计和施工计划及施工技术设计,进行技术培训、新技术科研试验,施工图技术交底等。

1.1现场调查(接桩)

设计单位按施工断面图进行现场定位,施工单位派人现场对线路所定的里程桩、杆位桩、方向桩和辅助桩进行现场交接。现场接桩人员应进行现场调查,为的是了解现场情况以便顺利施工,现场调查的主要事项如下:

⑴了解沿线地形、地貌以及各种地形(山地、丘陵、平原、沼泽等)的分布范围。记录各杆塔所处地形能否满足组立杆塔的需要(如不能可要求设计单位移设杆塔位),以便考虑组立杆塔的吊装方法和紧线、放线区段及安放点。

⑵对山区的各个塔位应调查其能否满足杆塔堆放与所占场地的地形,以及需要幵挖平整场地的工作量。

⑶了解沿线杆塔位置的地质情况,以便考虑幵挖基础的施工方法或采取爆破施工的可能性。

⑷调查了解浇制混凝土基础的水源分布情况、水质情况。

⑸调查了解沿线路交叉跨越情况,以便考虑搭设跨越架的型式和高度。

⑹跨越河流时,应调查水流速度、水深。对季节性河流应了解涸水期、来水期等,以便考虑架线方法。

⑺调查线路附近地上、地下障碍物情况,以便考虑土石方幵挖、爆破的主要措施和放线时应防止导线磨损的措施。

. 专业word可编辑

⑻调查电力线、通讯线的路径及交叉跨越电力线路停电的可能性

允许停电时间,以便与线路施工协调配合,安排施工有关工序的进度和应采取的措施。

⑼调查线路附近需要砍伐的树木种类、高度以及需要拆迁房屋的问题和沿线青苗分布面积及杆塔占地面积,以便进行障碍物的清理和赔

偿。

图地形地貌

1.2材料点选择

1.2根据施工预算中给定的运输半径及便于施工减少二次运输的里程来

选择材料点(施工驻点)。材料点的选择应靠近公路、运输方便、通讯便利、地势较高的地方,应远离村屯(考虑防盗)的地方。

1. 3备料加工

11现在施工单位都以效益为中心,人工费用所占比例也较大,如果工器具、材料跟不上而造成窝工,其损失十分大。虽然现在基本上不是买方市场,但各厂的产品质量、价格、工期、技术水平、售后服务有一定差距,要经过仔细比较,货比三家。需要加工的部件,也要及早落实材料,整理好图纸,落实好加工单位。

制定好物资供应计划,按各施工阶段及时将材料加工统一平衡分配

到施工队,应规定出物资、材料和加工供应时间表。

1.4施工复测

1.4施对线路进行部分复测、杆塔基础分坑、基础操平,以及施工所需要的其它测量工作。其主要内容如下:

⑴复测设计勘定的杆塔中心桩的位置,在进行基础分坑测量之前对

设计勘定的杆塔中心桩进行复测。如偏差超过以下规定时应查明原因予以纠正。具体要求:

①以设计勘测定的两相邻直线桩为基准,其垂直线路方向偏差不应大于50mm。

②测量使用的仪器和工具,在使用前应检查校正。量距用的绳尺、钢尺

应全面检查其差度是否符合计量标准,以免量距发生错误

③废置的桩位应拔掉以免误认为是杆塔中心桩造成施工错误。

④辅助桩应固定牢固。对易碰损的桩应加以保护,以防松动或施工

中改动、碰动。

⑤测量用的塔尺接口应牢固,以防塔尺下坠造成测距错误。扶塔尺

人员应注意附近咼压线路以防塔尺接触带电体造成伤害

⑥操作仪器人员不得离幵仪器以免仪器被风吹倒损坏

图线路复测

2施工安装

施工安装应在有关监理部门的监理下进行。是将输电线路的各个组成部分按设计图纸的要求进行施工安装作业。

施工安装包括基础施工、杆塔组立、架线、接地、线路防护等工序。除了材料运输外,其它工序一环扣一环,相互影响,其直接关系到施工成本、安全、质量。

2.1工地运输

2.工地运输是指将施工用的器材、机具及施工现场临时建筑材料、生活用品运至驻点;将杆塔、线材、金具、绝缘子等材料从仓库运到施工杆位的中、小型运输。此项任务工作量大、运输条件差、使用人力多。运输的及早顺利完成,对整个工程施工进展有很大关系。如运输调度不当,不是急用先运,甚至发错、遗漏,就会发生停工待料等情况。

图铁塔运输

2.2基础施工

2

图基础模板支护

基础施工包括分坑、土石方幵挖和埋放地盘、拉盘和现场浇制混泥土基础等。它属于隐蔽工程,如有偏差或不符合要求,将影响杆塔质量,甚至发生倒杆事故。基础施工土方量大,往往外包,建设单位却要作专项现场验收。而对施工单位属于前期工程,人员不齐,容易疏于监管。基础施工常遇到地质情况和设计不一或流沙等意外情况,这时要会同设计部门紧急处理。总之,落实责任制十分重要。

2.3杆塔组立

2 本工序根据杆塔是电杆还是铁塔,施工方法有较大区别,一般可分为

组立杆塔和调整两部进行,钢筋混凝土杆还应先进行排杆焊接。

(1)排杆焊接。如采用整根钢筋混混凝土电杆时,不需要焊接。一般使用的①300mm或①400mm等径杆,均分段制成不同长度。施工时需排齐数段电杆,在现场焊接成所需要的长度。

(2)立杆或立塔。它是线路施工中主要的一道工序,有整体起立和分解组立两种。分解组立可先进行部分组装,也可以边组装边起吊;整体起立的杆塔均在起立前进行地面组装,故施工时,可分为组装和立杆塔两步进行。

(3)调整杆塔。杆塔组立后,可能因组立时的误差,也可能由于拉线盘走动、埋土未夯实、基础下沉等原因,导致杆身倾斜或者横担扭歪等。这些偏差

必须在架线前纠正。同时,还要调整杆塔上装置,包括固件的紧固等,以确保施工质量。

2.4架线2.4架线包括导线、地线的放线、紧线及附件安装。放线前应先做好准备工作,如线盘设置、每基杆塔挂放线滑轮,调整耐张杆的拉线和加补强拉线,搭设交叉跨越架,备齐导线紧线工具和导线、地线连接根据等。

图架线施工

图附件安装

2.5接地工程

2.5接地

接地装置的施工,包括埋设接地刚带和其它接地设施,测量接地电阻值,将架空地线与接地体接通。

图接地施工

2.6设施保护

2.6防护设施

少数犯罪分子把偷盗线路器材作为生财之道,引起很多人为倒杆塔、断线路、偷接地线等重大事故或隐患。所以在铁塔下部都要装防盗螺栓,拉线也要采用防盗措施。为方便线路运行及安全,线路还需要安装杆号牌,提示牌及警示牌等。

图防盗螺栓安装

3工程验收及移交

工程验收包括隐蔽工程验收、中间验收及竣工检验三项工作。完成竣工验收后就可以幵展竣工试验,线路投运后将进行竣工资料的移交。

3.1隐蔽工程验收

3.架空输电线路的隐蔽工程的验收检查应在隐蔽前进行。隐蔽工程验收

I

应包括下列内容:

(1) 基础坑深及地基处理情况。

(2) 现浇基础中钢筋和预埋件的规格、尺寸、数量、位置、底座断面尺寸、混凝土的保护层厚度及浇筑质量

(3) 预制基础中钢筋和预埋件的规格、数量、安装位置,立柱的组装质量。

(4) 岩石及掏挖基础的成孔尺寸、孔深、埋入铁件及混凝土浇筑质量。

(5) 灌注桩基础的成孔、清孔、钢筋骨架及水下混凝土浇灌;

(6) 液压连接的接续管、耐张线夹、引流管等的检查应包括下列内

容:

(a) 连接前的内、外径,长度;

(b) 管及线的清洗情况;

(c) 钢管在铝管中的位置;

(d) 钢芯与铝线端头在连接管中的位置。

(7) 导线、架空地线补修处理及线股损伤情况;

(8) 杆塔接地装置的埋设情况。

(9) 基础防腐情况检查。

3.2中间验收

中间验收应按基础工程、杆塔组立、架线工程、接地工程、线路防护设施分部工程完成后实施验收,也可分批进行。

3.3竣工验收

竣工验收应在隐蔽工程验收和中间验收全部结束后实施。竣工验收检是对架空送电线路投运前安装质量的最终确认。竣工验收除应确认工

程的施工质量外,尚应包括以下内容:

①线路走廊障碍物的处理情况;

②杆塔上固定标志;

③临时接地线的拆除;

④遗留问题的处理情况;

竣工验收除应验收实物质量外,尚应包括工程技术资料。

3.4竣工试验及资料移交

根据施工验收规范规定,经验收合格才能进行竣工试验,最后送电、升压、经24h (72h)试运行交付建设单位。根据施工技术档案管理制度的规定,施工技术档案由各主管部门汇集整理,应移交技术档案部门一份,长期保管使用。
