涂附磨具制造技术
第一章概述
第一节涂附磨具的定义和结构

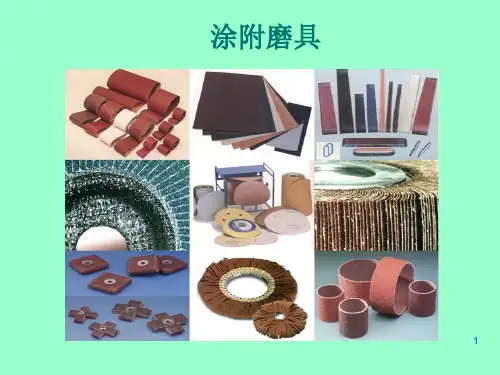

涂附磨具是用粘结剂将磨料粘结在布、纸等可挠性材料上而制成的可以进行研磨和抛光的工具。它与砂轮、砂瓦、油石、磨头、研磨膏一起，构成了磨具的六大品种。
涂附磨具由三大部分组成：基体、磨料和粘结剂，又称三要素。基体：磨料和粘结剂的承载体，它是涂附磨具有可挠性的主导因素。
涂附磨具的基体主要有：布、纸、纤维和复合基体、无纺布等种类，基体在制造磨具之前，必须经过专门处理，基体的性能与其本身的种类有关，而且还与被处理的方法有关。
基体处理是通过基体处理剂来改善和提高基体的物理机械性能，满足涂胶植砂和磨削使用的工艺过程。
一般基体处理可分为非耐水处理和耐水处理两大类，根据磨削条件不同，还可以对基体进行柔软处理、耐高渗处理、耐油处理及静电处理等。
磨料：起磨削作用，常用的有刚玉、碳化硅、天然金刚砂等。磨料粒度及组成符合涂附磨具用磨料国标。
植砂密度：对涂附磨具的质量和使用性能也是一个重要因素，它表示单位面积基体上磨料的疏密程度。
粘结剂：将磨料与基体牢固地粘结在一起，它可以为底胶、复胶和基体处理剂。
涂附磨具作为研磨抛光工具，它的性能主要由下列因素来决定：基体、基体处理、磨料、粒度、植砂、密度、粘结剂、粘结强度、超涂层及形状尺寸等。
第二节涂附磨具的分类
涂附磨具其制造方法不同，产品形状、基体、磨料、粘结剂等不同，使其具有不同的性能和用途。
一、根据基体和使用方法不同分类
我国将涂附磨具分为四大类,见表1-2。
二、根据粘结剂和基体处理方法分类
在国际上普遍根据粘结剂和基体处理的不同方法，把涂附磨具分为四大类，见表1-3。根据基本处理方式和粘结剂种类分类的涂附
磨具名称和代号。
三、根据磨料材质、粒度分类
磨料材质表示磨料的种类和性能，磨料粒度是表示磨料的粗细大小，以磨料的材质分类见表1-4。
按磨料材质分类的涂附磨具名称和代号
按磨料的粒度分类：
金相砂纸以微粉为磨料，其粒度号分为W63、W50、W40、W28、W20、W14、W10、W7、W5。其它各种涂附磨具按磨料的粒度可分为P8、P10、P12、P14、P16、P20、P24、P30、P36、P40、P50、P60、P70、P80、P100、P120、P150、P180、P220、P240、P280、P320、P360、P400、P500、P600、P800、P1000、P1200。涂附磨具的旧代号与磨料粒度对照见表：表1-5 砂布砂纸的旧代号与磨料粒度对照表
四、根据植砂密度分类
根据植砂密度将组织分两大类：
密型或密组织（Close Coated）标记“CLK”
疏型或疏组织（Open Coated）标记“OPK”
植砂密度不同用途也不同，一般分类见表1-6：表1-6 植砂密度分类
五、根据磨具的形状分类
根据磨具的形状分类见表1-7：
页状规格：230×280mm
卷状规格：最窄只有10mm，长为25m、50m、100m等带状规格：宽幅10~4200mm，周长200~1500mm
宽幅5000mm超级产品
六、产品的标志特征
1．页状砂布砂纸
产品形状、名称、尺寸（宽×长）、磨料材质、粒度如：YBG 230×280 A P80
2．筒形砂套
产品代号：尺寸（径d×宽度L）、磨料、粒度、标准号如：TB 100×50 A P60 ZBJ43（ZBJ43003—标准）3．砂带
（1）产品名称及代号
干磨布砂带DBG
耐水布砂带DBN
干磨纸砂带DZG
耐水纸砂带DZN
（2）标记：
产品名称、尺寸（宽×周长）、磨料材质、粒度
DBN 50×2000 WA P60
4．研磨页轮
研磨页轮分为：带轴研磨页轮和卡盘研磨页轮
研磨页轮的代号：
研磨页轮YL
带轴砂布页轮YLHZ
带轴砂布页轮YLHB
