第3章有机电致发光器件结构和工作原理

有机电致发光材料与器件

有机电致发光材料与器件 有机电致发光器件发展及展望综述 有机电致发光器件发展及展望综述 中文摘要 有机电致发光器件(organic light-emitting device, OLED)目前已成为平板信息显示领域的一个研究热点。OLED具有平板化、自发光、色彩丰富、响应快、视野宽及易于实现超薄轻便等优点,被认为是未来最有可能替代液晶显示器和等离子显示器的一种新技术,同时可以用做照明和背光源。但是,其制作成本高、良品率低等不足有待解决。OLED显示技术与传统的LCD显示方式不同,无需背光灯,采用非常薄的有机材料涂层和玻璃基板,当有电流通过时,这些有机材料就会发光。而且OLED显示屏幕可以做得更轻更薄,可视角度更大,并且能够显著节省电能。 为了形像说明OLED构造,可以将每个OLED单元比做一块汉堡包,发光材料就是夹在中间的蔬菜。每个OLED的显示单元都能受控制地产生三种不同颜色的光。OLED与LCD一样,也有主动式和被动式之分。被动方式下由行列地址选中的单元被点亮。主动方式下,OLED单元后有一个薄膜晶体管(TFT),发光单元在TFT驱动下点亮。主动式的OLED比较省电,但被动式的OLED显示性能更佳。 关键词有机电致发光器件器件性能结构优化空穴阻挡 - I -

Organic Light-Emitting Devices Performance Overview tianjia (Class0413 Grade2006 in College of Information&Technology,Jilin Normal University, Jilin Siping 136000) Directive Teacher: jiang wen long(professor) Abstract Electroluminescent devices (organic light-emitting device, OLED) flat panel information display has become a hot topic in the field. OLED technology has a flat, self-luminous, rich colors, fast response, wide horizons and easy to implement the advantages of ultra-thin light, is considered the next best possible alternative to liquid crystal displays and plasma displays, a new technology while can be used as lighting and backlight. However, its high production cost, low rate of less than good product to be resolved. OLED display technology with the traditional LCD display in different ways, no backlight, with a very thin coating of organic materials and glass substrate, when a current is passed, these organic materials will be light. OLED display screen can be done but lighter and thinner, larger viewing angle, and can significantly save power. To image shows OLED structure, each OLED element can be likened to a hamburger, light-emitting material is sandwiched in between

袋收尘的工作原理及检查内容

袋收尘器的工作原理及检查内容 主讲: 一、收尘设备的种类: 凡是能将空气中的粉尘分离出来的设备都简称收尘器。收尘器的分类如下: 1、按粉尘从气体中分离的原理分有: ⑴、利用颗粒本身的重力:如:沉降室。 ⑵、利用颗粒运动的惯性力:如百叶窗式收尘器。 ⑶、利用颗粒的离心力:如旋风收尘器等。 ⑷、利用水对颗粒喷淋洗涤作用:如泡沫收尘器 ⑸、利用物料对颗粒过滤作用:如袋收尘器、颗粒层过滤器(某 种过滤用物料颗粒)。 ⑹、利用电场对颗粒分离作用:如电收尘器。

2、还可按干式、湿式分类。 二、收尘设备的效率: 收尘效率是表示收尘性能特点的一个主要参数,也是选择作用收尘器的主要依据。收尘效率可以用总收尘效率和分散度收尘效率两种形式表示。 1、总收尘效率:是收尘器所收集下来的粉尘重量与进入收尘器的粉尘重量之比。以百分比表示,可以用重量法或浓度法进行计算。 ⑴、重量法计算效率:设进入收尘器的粉尘重量为G1,从收尘

器灰斗收集的粉尘重量为G 2,则这台收尘器总收尘效率为: ⑵、浓度法计算收尘效率:一般不便于用重量法计算时,可以在收尘器前、后定点处取样,根据收尘器前、后的气体含尘浓度,用下面公式计算收尘效率: 2、分散度效率:仅用收尘器的总效率表示收尘器的能力是不够的,因为粉尘中所含颗粒是由大小不同粒径的颗粒组成的,各种收尘器收集不同粒径颗粒的能力是不同的,例如:沉降室与袋收尘器相比,前者虽然有一定的效率,但是它通常只能收集50μm 以上的颗粒,对细小颗粒的收集很低,可是袋收尘器对1~5μm 的颗粒却有较高的收集能力。因此在选用收尘器时不能只考虑收尘器的总效率,还要按照具体情况考虑收尘器的分散度效率。具体计算如下: h= ×100% 式中:h ——总收尘效率% G 1——进入收尘器的粉尘量kg/h G 2——收尘器灰斗收集的粉尘量kg/h G 2 G 1 h= ×100% 式中:g 1——入收尘器前气体含尘浓度g/m 3 g 2——出收尘器后气体含尘浓度g/m 3 g 1-g 2 g 1 hp= ×100% 或 hp= ×100% 式中:hp ——收尘器分散度% h ——收尘器总效率% R 1——进入收尘器的该组颗粒占总重量的百分比 R 2——在收尘器收集的粉尘中,该组颗粒所占重量百分比 R 3——在净化后气体中,该组颗粒所占重量的百分比 R 2×h R 1 R 1 – R 3 (1-h) R 1

有机电致发光显示器件基本原理与进展

有机电致发光显示器件基本原理与进展 副标题:有机电致发光显示器件基本原理与进展 发表日期: 2006-2-14 21:33:35 作者:佚名点击数5224 摘要: 本文对有机电致发光显示器件的发展历史,器件结构、工作特征、获得彩色显示的方法以及所具有的优缺点、发展现状和趋势等都做了简要的概括。详细比较了小分子OLED与聚合物PLED、OLED与LCD性质上的比较,对OLED显示的发光机理进行了详细的综述。此外,对获得彩色显示的无源驱动电路和有源驱动电路的结构进行了总结,认为有源驱动将是最终发展趋势。最后总结了国内外OLED技术的发展状况。 关键词:小分子有机电致发光有机聚合物电致发光无源驱动有源驱动 (作者:姚华文,上海华嘉光电技术有限公司,上海市嘉定区招贤路928号,201821) 有机电致发光显示(organic electroluminesence Display)技术被誉为具有梦幻般显示特征的平面显示技术,因其发光机理与发光二极管(LED)相似,所以又称之为OLED(organic light emitting diode)。2000年以来,OLED受到了业界的极大关注,开始步入产业化阶段。 1.发展历史 1936年,Destriau将有机荧光化合物分散在聚合物中制成薄膜,得到最早的电致发光器件。20 世纪50年代人们就开始用有机材料制作电致发光器件的探索,A. Bernanose等人在蒽单晶片的两侧加上400V的直流电压观测到发光现象,单晶厚10mm~20mm,所以驱动电压较高。1963年M. Pope等人也获得了蒽单晶的电致发光。70年代宾夕法尼亚大学的He eger探索了合成金属[1]。1987年Kodak公司的邓青云首次研制出具有实用价值的低驱动电压(<10V,>1000cd/m2)OL ED器件(Alq作为发光层)[2]。1990年,Burroughes及其合作者研究成功第一个高分子EL(PLED)(PPV作为发光层),更为有机电致发光显示器件实用化进一步奠定了基础。1997年单色有机电致发光显示器件首先在日本产品化,1999年月,日本先锋公司率先推出了为汽车音视通信设备而设计的多彩有机电致发光显示器面板,并开始量产,同年9月,使用了先锋公司多色有机电致发光显示器件的摩托罗拉手机大批量上市[3]。这一切都表明,OLED技术正在逐步实用化,显示

电致发光及原理

电致发光及原理 电致发光ElectroluminescenceEL是物质在一定的电场作用下被相应的电能所激发而产生的发光现象。电致发光EL是一种直接将电能转化为光能的现象。早在20世纪初虞瑟福就发现了SiC晶体在电场作用下的发光。电致发光作为一种平面光源引起了人们的极大爱好。人们企图实现照明光源从点光源、线光源到面光源的革命。自从无机发光板硫化锌和磷砷化镓化合物发明以来电致发光已被广泛应用在很多领域取得了令人瞩目的成就。尽管粉末电致发光现象早在1937年就被发现但直到50年代将硫化锌和有机介质涂敷在透明导电玻璃上再做上第二电极加上交流电压才实现稳定的电致发光。人们逐渐把目光投向了性能更为优良的新一代平板显示器件工艺更简单的新型有机电致发光器件OLED。 1.电致发光材料从发光材料角度可将电致发光分为无机电致发光和有机电致发光。无机电致发光材料一般为等半导体材料。有机电致发光材料依占有机发光材料的分子量的不同可以区分为小分子和高分子两大类。小分子OLED材料以有机染料或颜料为发光材料高分子OLED材料以共轭或者非共轭高分子聚合物为发光材料典型的高分子发光材料为PPV及其衍生物。有机电致发光材料依据在OLED器件中的功能及器件结构的不同又可以区分为空穴注进层HIL、空穴传输层HTL、发光层EML、电子传输层ETL、电子注进层EIL等材料。其中有些发光材料本身具有空穴传输层或者电子传输层的功能这样的发光材料也通常被称为主发光体发光材料层中少量掺杂的有机荧光或者磷光染料可以接受来自主发光体的能量转移和经过载流子捕捉carriertrap的机制而发出不同颜色的光这样的掺杂发光材料通常也称为客发光体或者掺杂发光体英文用Dopant表示。从发光原理角度电致发光可以分为高场电致发光和低场电致发光。 2.电致发光的原理和器件结构从发光原理电致发光可以分为高场电致发光和低场电致发光。高场电致发光是一种体内发光效应。发光材料是一种半导体化合物掺杂适当的杂质引进发光中心或形成某种介电状

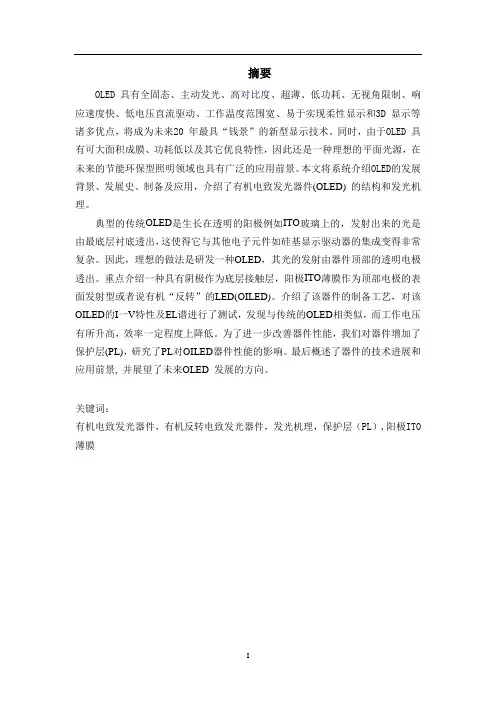

有机电致发光器件OLED的结构和发光机理

摘要 OLED 具有全固态、主动发光、高对比度、超薄、低功耗、无视角限制、响应速度快、低电压直流驱动、工作温度范围宽、易于实现柔性显示和3D 显示等诸多优点,将成为未来20 年最具“钱景”的新型显示技术。同时,由于OLED 具有可大面积成膜、功耗低以及其它优良特性,因此还是一种理想的平面光源,在未来的节能环保型照明领域也具有广泛的应用前景。本文将系统介绍OLED的发展背景、发展史、制备及应用,介绍了有机电致发光器件(OLED) 的结构和发光机理。 典型的传统OLED是生长在透明的阳极例如ITO玻璃上的,发射出来的光是由最底层衬底透出,这使得它与其他电子元件如硅基显示驱动器的集成变得非常复杂。因此,理想的做法是研发一种OLED,其光的发射由器件顶部的透明电极透出。重点介绍一种具有阴极作为底层接触层,阳极ITO薄膜作为顶部电极的表面发射型或者说有机“反转”的LED(OILED)。介绍了该器件的制备工艺,对该OILED的I 一V特性及EL谱进行了测试,发现与传统的OLED相类似,而工作电压有所升高,效率一定程度上降低。为了进一步改善器件性能,我们对器件增加了保护层(PL),研究了PL对OILED器件性能的影响。最后概述了器件的技术进展和应用前景, 并展望了未来OLED 发展的方向。 关键词: 有机电致发光器件,有机反转电致发光器件,发光机理,保护层(PL),阳极ITO 薄膜

Abstract OLED has a solid state, self-luminous, high contrast, ultra-thin, low power consumption, viewing angle, fast response, low-voltage DC drive, the operating temperature range, easy to implement many of the advantages of flexible displays and 3D displays will become the future20 years of the most "money scene" of the new display because OLED has a large-area film, low power consumption, and other fine features, so an ideal plane light source, also has broad application prospects in the future of energy saving lighting in the area. In this paper, the systematic introduction of OLED development background, history of the development, preparation and application, the structure of the organic electroluminescent devices (OLED) and the luminescence mechanism. Typical traditional OLED is growth in transparent anode ITO glass, for example, the light is emitted by bottom gives fully substrate, this makes it and other electronic components such as that the integration of the silica based drive become very complex. Therefore, the ideal way is developing a OLED, its light emission from the top of the device gives fully transparent electrodes. Focuses on a cathode as the bottom contact layer, the anode of ITO films as the top electrode surface emission or organic LED of the "reverse" (OILED). Of the device preparation process, the OILED I-V characteristics and EL spectra of the test, found that similar to the conventional OLED, the working voltage was increased efficiency to a certain extent on the lower. To further improve the device performance of the device to increase the protective layer (PL), PL OILED device performance. Finally an overview of the technical progress and prospects of the device, and looked to the future OLED, the direction of development. Keywords: Organic Electroluminescent Devices,Organic reverse electroluminescent devices,Luminescence mechanism,Protective layer (PL), the anode of ITO

布袋除尘器的组成及工作原理

布袋除尘器的组成及工作原理 布袋除尘器结构组成由:除尘器出灰斗、进排风道、过滤室(中、下箱体)、清洁室、滤袋及(袋笼骨)、手动进风阀,气动蝶阀、脉冲清灰机构等。 布袋除尘器工作原理:布袋除尘器是基于过滤原理的过滤式除尘设备,利用有机纤维或无机纤维过滤布将气体中的粉尘过滤出来。 除尘过程:含尘气体由进气口进入中部箱体,从滤袋外进入布袋内,粉尘被阻挡在滤袋外的表面,净化的空气进入袋内,再由布袋上部进入上箱体,最后由排气管排出。 大型脉冲长布袋除尘器借鉴国内外先进技术,研制成功的新型高效长布袋除尘器是在常规短袋脉冲除尘器的基础上发展起来的一种新型、高效的,它不仅综合了分室反吹和脉冲清灰的特点,克服了普通分室反吹强度不足和一般脉冲清灰粉尘再附的缺点,而且加长了滤袋,充分发挥压缩空气强力清灰的作用。是一种除尘效率高,占地面积小,运行稳定、性能可靠,维修方便的大型除尘设备,可广泛应用于冶金、铸造、建材、矿山、化工等行业。 性能特点 进、出口风道布置紧凑,气流阻力小。 采用脉冲喷吹清灰技术,清灰能力强,除尘效率高,排放浓度低,漏风率小,能耗少,钢耗少,占地面积少,运行稳定可靠,经济效益好。适用于冶金、建材、机械、化工、电力轻工行业的烟气除尘。 箱体采用气密性设计,密封性好,检查门用优良的密封材料,制作过程中以煤油检漏,漏风率很低。 布袋除尘器的工作机理是含尘烟气通过过滤材料,尘粒被过滤下来,过滤材料捕集粗粒粉尘主要靠惯性碰撞作用,捕集细粒粉尘主要靠扩散和筛分作用。 滤料的粉尘层也有一定的过滤作用。布袋除尘器除尘效果的优劣与多种因素有关,但主要取决于滤料 脉冲布袋除尘器的几种分类 脉冲除尘器按滤袋不同直径、每室滤袋的不同布置、过滤面积的不同,分成三种不同的系列,以室为单位组合成排,分成单排列和双排列。 只有双排布置,滤袋尺寸为130X6000。脉冲喷吹压力一般设计为低压(0.2-0.3Mpa)。 只有双排布置,滤袋尺寸为160X6000。脉冲喷吹压力为高压(0.4-0.5Mpa)。

顶发射有机电致发光器件 3

顶发射有机电致发光器件 摘要 有机电致发光器件(OLED)由于其自身具有能耗低、自发光、视角宽、成本低、温度范围宽、响应速度快、发光颜色连续可调、可实现柔性显示、工艺比较简单等优点而吸引了全世界信息显示技术研究领域的专家学者们的目光,它成为了最有可能取代液晶显示器件的希望之星。有机电致发光器件的研究始于1963年,近年内,越来越多的研究人员从事到有机电致发光器件的研究中来,关于利用新材料、新结构制作有机电致发光器件的报道层出不穷,有机电致发光技术也得到了飞速的发展。 有机电致发光器件按照光从器件出射方向的不同,可以分为两种结构:一种是底发射型器件(BEOLED),另一种是顶发射型器件(OLED)。由于顶发射型器件所发出的光是从器件的顶部出射,这就不受器件底部驱动面板的影响从而能有效的提高开口率,有利于器件与底部驱动电路的集成。同时顶发射型器件还具有提高器件效率、窄化光谱和提高色纯度等诸多方面的优点,因此顶发射型器件具有非常良好的发展前景。而对于顶发射型器件来说,它的有机层结构与底发射型器件的结构基本一致,所以对于顶发射型器件电极的研究具有非常重要的意义。 关键词:电致发光顶发射 Abstract Organic light-emitting diode (OLED), due to its low energy consumption, self-luminous, wide viewing angle, low cost, wide temperature range, fast response, continuously adjustable, luminous colors, flexible display, the process is relatively simple, to attract the attention of experts and scholars in display researching field all over the world. It became the star of hope which most likely to replace liquid crystal display. Researching of the organic light-emitting diode began in 1963, and in recent years, more and more researchers come to research the organic light-emitting diode. New materials, new structures of organic light-emitting diode reported in an endless stream. OLED technology has been rapid development. According to the different directions of the light emitting from the device, we can divide the OLED into two kinds. The one is bottom-emitting type device (BEOLED) and the other is top-emitting device (TEOLED). As the light emitting from the top of the TEOLED, it can ignore the effect of the bottom driving panel, so that it can effectively improve the opening rate, conducive to the integration of the device with the driving circuit. Top-emitting device can also improve the efficiency of the device, narrowing the spectrum and improve the color purity, so it has a good prospect for development. For top-emitting device, the organic layer structure and is basically the same with the bottom-emitting type device, so it has very important significance to study the electrodes of the top-emitting device.

有机电致发光综述

有机电致发光综述 本文对有机电致发光显示器件的发展历史,器件结构、工作特征、获得彩色显示的方法以及所具有的优缺点、发展现状和趋势等都做了简要的概括。详细比较了小分子OLED与聚合物PLED、OLED与LCD性质上的比较,对OLED显示的发光机理进行了详细的综述。此外,对获得彩色显示的无源驱动电路和有源驱动电路的结构进行了总结,认为有源驱动将是最终发展趋势。最后总结了国内外OLED技术的发展状况。 关键词:小分子有机电致发光有机聚合物电致发光无源驱动有源驱动 (作者:姚华文,上海华嘉光电技术有限公司,上海市嘉定区招贤路928号,201821) 有机电致发光显示(organic electroluminesence Display)技术被誉为具有梦幻般显示特征的平面显示技术,因其发光机理与发光二极管(LED)相似,所以又称之为OLED(organic light emitting diode)。2000年以来,OLED受到了业界的极大关注,开始步入产业化阶段。 1.发展历史 1936年,Destriau将有机荧光化合物分散在聚合物中制成薄膜,得到最早的电致发光器件。 20 世纪50年代人们就开始用有机材料制作电致发光器件的探索,A. Bernanose等人在蒽单晶片的两侧加上400V的直流电压观测到发光现象,单晶厚10mm~20mm,所以驱动电压较高。1963年M. Pope等人也获得了蒽单晶的电致发光。70年代宾夕法尼亚大学的Heeger 探索了合成金属[1]。1987年Kodak公司的邓青云首次研制出具有实用价值的低驱动电压(<10V,>1000cd/m2)OLED器件(Alq作为发光层)[2]。1990年,Burroughes及其合作者研究成功第一个高分子EL(PLED)(PPV作为发光层),更为有机电致发光显示器件实用化进一步奠定了基础。1997年单色有机电致发光显示器件首先在日本产品化,1999年月,日本先锋公司率先推出了为汽车音视通信设备而设计的多彩有机电致发光显示器面板,并开始量产,同年9月,使用了先锋公司多色有机电致发光显示器件的摩托罗拉手机大批量上市[3]。这一切都表明,OLED技术正在逐步实用化,显示技术又将面临新的革命[4]。 2.器件分类 按照组件所使用的载流子传输层和发光层有机薄膜材料的不同,OLED可区分为两种不同的技术类型。 一是以有机染料和颜料等为发光材料的小分子基OLED,典型的小分子发光材料为Alq(8-羟基喹啉铝);另一种是以共轭高分子为发光材料的高分子基OLED,简称为PLED,典型的高分子发光材料为PPV(聚苯撑乙烯及其衍生物[5]。 3.基本结构和发光机理 OLED是基于有机材料的一种电流型半导体发光器件。其典型结构是在ITO玻璃上制作一层几十纳米厚的有机发光材料作发光层,发光层上方有一层低功函数的金属电极。当电极上

布袋除尘器工作原理

布袋除尘器 一、工作原理 含尘气体由灰斗上部进风口进入后,在挡风板的作用下,气流向上流动,流速降低,部分大颗粒粉尘由于惯性力的作用被分离出来落入灰斗。含尘气体进入中箱体经滤袋的过滤 净化,粉尘被阻留在滤袋的外表面, 净化后的气体经滤袋口进入上箱 体,由出风口排出。 随着滤袋表面粉尘不断增加,除 尘器进出口压差也随之上升。当除 尘器阻力达到设定值时,控制系统 发出清灰指令,清灰系统开始工作。 首先电磁阀接到信号后立即开启, 使小膜片上部气室的压缩空气被排 放,由于小膜片两端受力的改变, 使被小膜片关闭的排气通道开启, 大膜片上部气室的压缩空气由此通 道排出,大膜片两端受力改变,使 大膜片动作,将关闭的输出口打开,气包内的压缩空气经由输出管和喷吹管喷入袋内,实现清灰。当控制信号停止后,电磁阀关闭,小膜片、大膜片相继复位,喷吹停止。 脉冲阀是脉冲袋式除尘器关键 部件,其使用寿命是用户最为关 心的问题。公司可根据用户的需 求提供进口滤袋和脉冲阀。脉冲 阀的主要品牌为MECAIR 、 ASCO 、GOYEN 。 二、清灰比较 清灰方式是决定袋式除尘器性 能的一个重要因素。以清灰方式 对袋式除尘器进行分类,基本型 式主要有:机械振打清灰方式、 反吹清灰方式反吹、振打联合清 灰方式、脉动反吹清灰方式、脉 冲喷吹清灰方式。低压脉冲袋式 除尘器属于脉冲喷吹清灰方式。

以下是几种清灰方式的对比: 三、技术特点 ⑴采用淹没式脉冲阀,启闭迅速,自身阻力小,对于 6 米~8 米长的滤袋,喷吹压力仅0.15 ~0.3MPa ,就能获得良好的清灰效果。 ⑵清灰能力强。清灰时滤袋表面获得的加速度远远大于其它类型的袋式除尘器,清灰均匀,效果好。 ⑶过滤负荷高。因有强力清灰的保障,即使除尘器在较高的过滤风速下运行,其阻力也不会过高,一般为1200 ~1500Pa ,与反吹风除尘器相比,同等过滤面积,脉冲袋式除尘器有更大的处理风量。 ⑷检查和更换滤袋方便。滤袋的安装和换袋方便,无需绑扎。操作人员无需进入箱体内部,操作环境好。 ⑸设备造价低。由于过滤负荷高,处理相同烟气量所需过滤面积小于反吹风袋式除尘器,因而设备紧凑,占地面积小。 ⑹先进的控制技术。以PLC 可编程控制器为主机的控制系统对除尘器清灰、进口烟气温度、清灰压力等运行参数进行实时控制,功能齐全,稳定可靠。 四、技术性能 低压脉冲袋式除尘器技术性能主要体现在处理风量、出口含尘浓度、设备阻力及滤袋的使用寿命等几个方面。 ⑴处理风量 低压脉冲袋式除尘器能处理较大风量的粉尘从而减少过滤面积,使设备小型化,节省投资。在满足除尘对象的情况下,可根据清灰方式、粉尘性质、滤袋材质等确定适宜的过滤风速。 ⑵出口含尘浓度 低压脉冲袋式除尘器具有较高的除尘效率,出口含尘浓度完全能满足国家规定的排放标准,甚至可达到10mg/m 3 以下。 ⑶设备阻力 除尘器的阻力ΔP 是与风机的功率成正比,这是与风机能耗有直接关系的指标,涉及除尘系统的运行费用问题。除尘器的阻力与装置结构、滤料种类、粉尘性质、清灰方式、过滤风速、气体温度、湿度等诸多因素有关。 低压脉冲袋式除尘器将除尘器阻力控制在1200 ~1500 Pa 范围之内。保证从滤布上迅速、均匀地清掉沉积的粉尘,并且不损伤滤袋和消耗较少的动力。 除尘器阻力由三部份组成:ΔP=ΔP 1 +ΔP 2 +ΔP 3 其中:ΔP 1 ——机械阻力

袋收尘器的工作原理

袋收尘器的工作原理 一、收尘设备的种类: 凡是能将空气中的粉尘分离出来的设备都简称收尘器。收尘器的分类如下: 1、按粉尘从气体中分离的原理分有: ⑴、利用颗粒本身的重力:如:沉降室、0625、2625等。 ⑵、利用颗粒运动的惯性力:如百叶窗式收尘器。 ⑶、利用颗粒的离心力:如旋风收尘器:0325、2305等。 ⑷、利用水对颗粒喷淋洗涤作用:如泡沫收尘器。 ⑸、利用物料对颗粒过滤作用:如袋收尘器、颗粒层过滤器(某 种过滤用物料颗粒)。 ⑹、利用电场对颗粒分离作用:如电收尘器。 2、还可按干式、湿式分类。 二、收尘设备的效率: 收尘效率是表示收尘性能特点的一个主要参数,也是选择作用收尘器的主要依据。收尘效率可以用总收尘效率和分散度收尘效率两种形式表示。 1、总收尘效率:是收尘器所收集下来的粉尘重量与进入收尘器的粉尘重量之比。以百分比表示,可以用重量法或浓度法进行计算。 ⑴、重量法计算效率:设进入收尘器的粉尘重量为G1,从收尘 器灰斗收集的粉尘重量为G2,则这台收尘器总收尘效率为:

当含尘气体通过滤袋时,气体中大于滤布网孔的尘粒被阻留而与气体分离,一般滤布网孔是在10~20微米,若起毛网孔将在5~10微米,所以一般5微米以上的粉尘可以分离出来。那么小于滤布网孔的粉尘,含尘气体通过滤布因碰撞到滤布失去本身的惯力,而粘附在网孔进气侧的表面上。由于粉尘向横向方面堆积,在纤维之间产生架桥现象,使滤布进气侧在工作几分钟后形成一层粉尘膜,这粉尘层是由微小颗粒构成,又能起到改善滤布的过滤作用,气体中的0.5微米甚至0.1微米的微尘几乎也能被过滤下来。 ㈡、常见的袋式收尘器: 前面对袋收尘器滤袋要求作了介绍,而袋式收尘器的收尘效率好坏也同清灰能力、风速有关,下面我们介绍一下袋式收尘器在清灰方式上的分类: 1、机械自动振打式袋收尘器: 这类袋式收尘器用机械带动凸轮等装置,周期性地按组轮流振打滤袋,同时用机械方法控制有关风门,让干净空气反向吹入滤袋,使积尘很快掉落,所以其操作较稳定,收尘效率能经常维持在98%以上,过滤的风速一般为2-3m/min,我们分厂主要是烘干皮带系统采用: 在选用振动清灰应考虑的一点是清灰时间间隔不能太短,因为如果清灰所需要的时间占运行时间的一个相当大的部分,则编织物停止过滤的时间将占的太多。主要是让滤袋获得能够产生最佳的“S”形振动频率和振动幅度,将粉尘脱落下来。 2、反向气流清灰式袋收尘器: 有两种使用反向气流清灰的情况,一种用于外侧过滤的滤袋,滤袋清洁侧用金属栅条等支撑着,使滤袋保持一定的张力,使用这种清灰方法,滤袋承受的屈曲极小。使用的滤布不要用毛毡。另一种是用于内侧有灰尘层的滤袋,这种清灰要求滤布强力在11-45公斤之间,大了挂袋困难,小了袋子就会松驰。清灰时可能使滤袋下端固定处的编织物屈曲很历害,容易造成滤布破损。为了防止滤袋坍陷以后滤布挤在一起,要用骨架把滤袋撑起来,就能让脱落下来的灰尘不受阻碍地自由落入灰斗。反吹持续时间不超过一分钟即可。 进行反吹气流清灰有好几种,有的是在每个分隔室设置阀门,只用一台风机反吹;(我们分厂使用的反吹气流式袋收尘器就是这种),有的是每个分隔室有它自己的反吹风机,有的是用移动装置对圆筒形或平板形滤袋挨个反吹,(也就是气环式喷吹的袋收尘器)。

有机电致发光器件OLED的结构

有机电致发光器件OLED的结构、材料及制作工艺 关键词:有机发光;有机小分子;聚合物;有机发光器件 随着信息技术的发展,显示器件在信息科学的各个方面得到广泛的应用。显示器件的研究涉及多学科交叉的综合技术,是生命力非常强的一门学科。信息显示主要方式有两大类,即CRT显示和FPD 显示。二十一世纪将是显示器件进入百花齐放的时期,但总趋势是CRT缓慢下降,而平板显示器件(FPD)产量上升较快。平面显示器发光技术是现阶段的一个研究热门,有机发光器件或称有机发光二极管(OLED)是一种低电压、低功耗、高亮度、高光效、宽视角、全固化、全彩显、重量轻、价格低的电致发光器件。OLED已成为当今显示器件研究的热门中的热点。 有机电致发光现象的研究始于二十世纪六十年代,在有机物蒽的单晶上首次发现有机物的电致发光现象。1987年美国E.Kodak 公司的,有机小分子AlQ3既是电子传输层又作发光层,TPD作为空穴传输层,镁银合金作为阴极注入电子的有机发光器件。该器件的发光亮度达到1000cd/m2,发光效率达1.51m/w,驱动电压为10V。这是研究OLED的一个重要里程碑,使OLED进入划时代的发展期,随后日本C.Adachi等人又提出发光效率高的夹层式多层结构有机发光器件。1989年,使发光内量子效率(发射光子数/注入电子数)达到2.5%。

1977年首次报道了聚合物掺杂具有导电性,从此导电聚合物的研究得到飞速发展。1990年英国剑桥大学的,用旋涂方法制备出聚合物电致发光器件。提高了OLED的寿命,从而使OLED的研究向纵深发展,并成为世界的研究热点。 目前世界各国的科学家在不断地研究OLED的发光机理,从而合成了大量性能优良的有机发光材料,制备出各种结构合理、高光效的有机发光器件。目前这一领域的研究主要集中在如何提高器件的发光效率、增加器件的稳定性,延长器件的使用寿命、实现全色显示等方面。本文对OLED的结构、材料、发光机理及性能的目前研究状况进行了评述。 1 、OLED的结构及材料 1.1 结构 有机发光器件的结构一般属于夹层式结构。即发光层被两侧电极夹着并且至少一侧为透明电极以便获得面发光。已制备出的OLED 有多种形式,最简单的是单层结构,发光层ELL两侧加阴阳极,如图l(a)所示;最典型的是三层结构,即空穴传输层HTL、发光层ELL、电子传输层ETL各行其职,如图l(b)所示。有的器件中ELL可兼作HTL或EFL;为提高OLED发光效率和寿命,有的器件采取了多层结构,即在电极内侧加缓冲层。目前出现许多多成分分散复合膜,即把低分子分散到高分子的单层膜中,制备多功能单层膜的OLED。特别是以聚合物为基质掺杂的有机发光器件,兼备了小分子效率高,高分子制

袋收尘工作原理

袋式收尘器 一.袋式收尘器的结构。 袋式收尘器主要由空气罐、截止阀、过滤装置、空气总管、膜片脉冲阀、隔板、导板、脉冲控制定时器、回转卸料阀、提升阀、收尘 袋组成。 1、含尘气体 2、储气罐 3、收尘袋 4、袋笼骨 5、空气总管 6、膜片脉冲阀 7、脉冲控制定时器 8、吹气管 9 、净风出口 10、气室 11、文丘里管 12、壳体 13、差压提示计 14、导板 15、灰斗 16回转卸料阀

二.袋式收尘器的工作原理。 含尘气体由灰斗进风口进入后,在挡风板的作用下,气流向上流动,流速降低,部分大颗粒粉尘由于惯性力的作用被分离出来落入灰斗,含尘气体进入箱体,经滤袋的过滤净化,粉尘被阻留在滤袋的外表面,净化后的气体经滤袋口进入上筒体,由出风口排出,粉尘附着在滤袋表面,当控制系统发出清灰指令,清灰系统开始工作,首先电磁阀接到信号后立即开启,使膜片上部气室的压缩空气被排放,由于小膜片两端受力的改变,使小膜片关闭的排气通道开启,大膜片上部气室的压缩空气由此通道排出,大膜片两端受力改变,使大膜片动作,将关闭的输出口打开,气包内压缩空气由输出管和喷吹管喷入袋内,实现清灰、粉尘脱落,通过灰斗收集达到除尘目的。 三.袋式收尘器的常见故障及处理方法。 1.进口管道、灰斗、回转卸料阀或翻板阀是否畅通。 检查方法:a.风机出口风量小而无力——积灰、堵塞、结皮。 b.用铁锤敲打壳体,发出闷声——结皮、积灰、堵塞 c.测温度,用手摸或枪测,温度降低———结皮、积灰、 堵塞。 2.提升阀动作是否正常 在线. 一看:提升阀的供气阀是否打开 二听:脉冲阀动作前后,提升阀气缸是否动作(关—脉冲— 开,几秒钟) 三操作:用电磁阀上的手动开关连续动作确认,提升阀是否 动作,阀板螺栓是否松动,阀板是否脱落。 停机检查:揭开收尘器盖板。开启振打系统,检查提升阀。 3.滤袋是否正常 a.收尘风机出口冒灰。判断:滤袋破损(或风室、风道破损) b.出口风量小,收尘罩冒灰。判断:滤袋糊死 原因:振打不动作,灰未清干净,通风量减小。 滤袋结皮,进水或结露(或提升阀阀板关闭,灰斗积 灰堵死)导致不通风。 4.脉冲阀动作是否正常 a.脉冲阀是否漏气。判断:有异响及气流,用手可感觉到气流 冲动 b.脉冲阀是否振打。判断:动作短而有力,压力能迅速回升。 c.膜片是否完好。判断:破裂造成内部漏气,气压低回升慢。 d.膜片安装是否正确。判断:进出气孔畅通。 e.消音器是否堵塞。判断:脉冲不动作。 f.电磁阀是否有电。判断:通电有磁性(吸铁)。 四.检查主要分为四大部分: a.风路:收尘点→进风管→滤袋→风室→阀板→出风道→风机 →排气筒 b.气路:进气阀→储气罐→气源三联体→气缸

袋除尘器的基本原理

袋除尘器的基本原理、结构和控制布置 一、前言 在现代社会中,几乎每个家庭都离不开“布袋除尘器”。比如大家熟悉的家用吸尘器,汽车和电脑用的微型清扫器等。同样“布袋除尘器”在冶金、建材、化工、食品加工等行业中也已经得到了广泛的应用。“布袋除尘器”作为除尘设备已经有了一个世纪的历史。 虽然布袋除尘器的使用已经有了一百多年的历史,但其在电力行业中锅炉上使用了还不到30 年。自1973年,美国圣勃雷燃煤电厂(总装机容量为176MW)的四台锅炉将静电除尘改为布袋除尘器以来,布袋除尘器在大容量的电站锅炉上开始广泛地应用,特别是在美国、欧洲和澳大利亚。例如,在澳大利亚新南威尔斯州的电站锅炉中80%已经采用布袋除尘器。现在布袋除尘器不但在新设计的电厂上广泛使用,有些国家更在对原有的静电除尘器进行改造。目前安装布袋除尘器的最大机组为850MW。 为什么布袋除尘器之所以能在电站锅炉上得到如此迅速地发展,这是因为它有其自身的优点: 1、除尘效率高,其效率一般在99.5%以上,高的能达到99.99%; 2、对亚微米级的粉尘的收集效果很好,除尘器出口的气体含尘浓度都能低于30mg/m3,好的能低于5mg/m3; 3、处理的气体量和含尘浓度的允许化范围大,且除尘效率稳定; 4、对粉尘的特性不敏感,(对煤尘来说,不受比电阻的影响); 5、设备简单,维修方便,不需要高技术的工种。 除此,其他一些重要的因素是:

1、由于科技的发展,特别是新滤料的开发,清灰技术的完善,控制技术的飞跃发展,使得布袋除尘器的滤袋寿命延长,故障率降低,清灰控制可靠,使用范围进一步扩大。 2、环保标准的提高,否定了采用高烟囱排放的措施,电厂采用低硫煤做燃料后,静电除尘的除尘效率明显降低。虽然静电除尘在本体和电源设计上作了大量的技术改进,以提高除尘效率,收到一定的效果或采取烟气调质的方法来提高除尘效率,但为达到相同的除尘效率,满足环保的排放标准,投资大大提高,综合经济技术比较后,布袋除尘器更为有利、更为经济。 3、对有些特殊的煤灰(比如低温除尘指数小于1,SiO2、Al2O3的含量之和大于90%),静电除尘不能适用。 4、随着干法脱硫技术和循环流化床在电站锅炉上的应用,需要有相应的除尘设备予以配合。 虽然布袋除尘器在电站锅炉上有如此迅速的发展,但有过一段坎坷的历程。尤其是在我国。80年代和90年代分别两次在电站上使用的布袋除尘器都因布袋寿命短、堵灰或者烧袋导致故障率高,甚至由于影响机组安全运行而宣告失败(这里有设计、制造、滤料、运行和维护等各方面的因素),从而使布袋除尘器在电站锅炉上的应用受到了一定的限制。与此同时布袋除尘器在我国其他行业中已经得到比较普遍的应用,随着科技的不断发展,环保标准的不断提高,布袋除尘器在电站锅炉上应用将会越来越多。 由于呼厂的煤灰比较特殊,煤灰中的SiO2、AL2O3含量都在45%左右(这两种成分之和大于90%),Na2O和MgO的含量总和小于1%(其中的Na2O的

有机电致发光器件工作原理

有机电致发光器件工作原理 1.1 有机材料的电子跃迁过程 有机电致发光的发光机理:在外电场作用下,空穴和电子分别注入到有机材料中,在有机层中相遇复合形成激子,释放出能量,同时将能量传递给有机发光材料的分子,使其从基态跃迁到激发态,由于激发态很不稳定,受激分子发生辐射跃迁从激发态回到基态产生发光现象。 一般将有机物质分子的状态分为基态与激发态。基态是指分子的稳定态,即能量最低状态,其分子中的电子的排布完全遵从能量最低原理,泡利不相容原理和洪特规则。激发态是指物质分子受到光或其他的辐射使其能量达到一个更高的值时,变为一个不稳定的状态,被激发后称分子处于激发态。通常将分子的不稳定的存在状态用单重态S表示,基态单重态用S0表示,三重激发态用T1表示。当有机分子被激发时,分子处于激发单重态,依据它们能量的高低表示为S1、S2、S3。在电致发光的过程中,单重态激子和三重态激子被认为是同时产生的。其中荧光是电子从最低单重激发态到基态的跃迁发光,这种现象又称为电致荧光。电子从最低三重态回到基态的跃迁产生的发光称为磷光。但在室温下,从最低三重激发态回到基态的电子跃迁产生的发光是极微弱的,其能量绝大部分以热的形式损失掉了,所以这个过程被认为是无辐射过程。 图1.1为有机材料分子内部电子的主要跃迁过程: a过程:从S0—S1、S2是在外界激励下发生跃迁; f过程:从S1—S0是以辐射的形式发射了光子产生了荧光; P过程:从T1—S0是一个辐射跃迁的磷光发光; 从S2—S1是通过内转换过程(IC); 从S1—T1是通过系间内转换过程(ISC),且S1发生了自旋反转; 从S2—S0是辐射跃迁的荧光发光。
