西安市地铁一号线轨道工程施工项目D1GDSG-1标段
减振垫浮置道床专项施工方案
编制：
审批：
批准：
中铁十一局集团第三工程有限公司
西安地铁一号线GDSG-1标项目经理部
2011年8月
目录
一、编制说明 (2)
二、编制依据 (2)
三、工程概况 (2)
四、施工方案 (2)
1、总体施工方案 (2)
2、施工工艺 (4)
（1）施工准备 (4)
（2）基底清理 (4)
（3）基础控制基标及铺轨基标测设 (4)
（4）铺设龙门吊走行轨 (4)
（5）基础找平层及底部水沟施工 (4)
（6）垫层和水沟检查、验收 (5)
（7）铺设道床减振垫 (5)
（8）运输、架设轨排 (7)
（9）道床板钢筋绑扎、安装及焊接 (8)
（10）模板支立和道床混凝土浇注 (8)
（11）模板、支撑架拆除 (9)
（12）工艺孔填塞、道床修补与养护 (9)
五、质量控制 (9)
1、质量控制措施 (9)
2、质量控制要点 (10)
六、安全措施 (11)
西安市地铁一号线轨道工程施工项目D1GDSG-1标段 减振垫浮置道床专项施工方案 编制： 审批： 批准： 中铁十一局集团第三工程有限公司 西安地铁一号线GDSG-1标项目经理部 2011年8月
目录 一、编制说明 (2) 二、编制依据 (2) 三、工程概况 (2) 四、施工方案 (2) 1、总体施工方案 (2) 2、施工工艺 (4) （1）施工准备 (4) （2）基底清理 (4) （3）基础控制基标及铺轨基标测设 (4) （4）铺设龙门吊走行轨 (4) （5）基础找平层及底部水沟施工 (4) （6）垫层和水沟检查、验收 (5) （7）铺设道床减振垫 (5) （8）运输、架设轨排 (7) （9）道床板钢筋绑扎、安装及焊接 (8) （10）模板支立和道床混凝土浇注 (8) （11）模板、支撑架拆除 (9) （12）工艺孔填塞、道床修补与养护 (9) 五、质量控制 (9) 1、质量控制措施 (9) 2、质量控制要点 (9) 六、安全措施 (11)
减振垫浮置道床专项施工方案 一、编制说明 本工程为西安市地铁一号线轨道工程施工项目D1GDSG-1标段，本方案适应于西安市地铁一号线轨道工程施工项目D1GDSG-1标段减振垫浮置道床施工作业。 二、编制依据 1、设计图纸 2、《城市轨道交通技术规范》（GB 50490） 《地下铁道工程施工及验收规范》（GB 50299） 《铁路轨道工程施工质量验收标准》（TB 10413） 《混凝土质量控制标准》（GB 50164） 《铁路混凝土与砌体工程施工规范》（TB 10210） 3、西安市地铁一号线轨道施工施工项目D1GDSG-1标段《实施性施工组织设计》。 三、工程概况 西安市地铁一号线工程D1GDSG-1标段轨道工程施工里程：一期工程起点至DK10+739（即左线：ZDK6+519.060～ZDK10+739,右线：YDK6+537.884～YDK10+739)范围内的正线及辅助线轨道工程；DK27+684至线路终点（即左线：ZDK27+684～ZDK31+861.101,右线：YDK27+684～YDK31+861.101)范围内的正线及辅助线轨道工程；灞河停车场及西咸车辆段库内外线、出入线轨道工程。 本工程共有减振垫浮置整体道床2828.246m，减振垫浮置碎石道床479.573m。其中正线减振垫浮置整体道床2120.306m，减振垫浮置碎石道床440.545m，灞河停车场出、入场线减振垫浮置整体道床707.94m，减振垫浮置碎石道床39.03m。减振垫道岔区道床4组单开道岔、1组交叉渡线。 四、施工方案 1、总体施工方案 隔离式减振垫浮置板由基础找平层、卡棱贝格减振垫、整体道床组成。采用轨排架设法施工。施工工艺流程：施工准备，基底清理，基础控制基标及铺轨基标的测设，基础找平层和底部水沟的施工，基础找平层和水沟检查、验收，铺设减振垫，铺设龙门吊走行轨，运输安装钢筋笼，运输、架设轨排，轨道几何尺寸调整，模板安装，整体道床浇筑，模板、支撑架拆除，工艺孔填塞、道床修补与养护。详见施工工艺流程图。
市轨道交通六号线一期工程轨道工程（第二标段）一般整体道床施工方案 编制： 审核： 批准： 中铁四局集团市轨道交通 六号线一期工程轨道工程第二标段项目经理部 二零一五年十月二十日
目录 1编制依据 (1) 2工程概况 (1) 3主要技术标准 (1) 3.1钢轨 (1) 3.2轨底坡 (1) 3.3曲线超高 (1) 3.4扣件 (1) 3.5轨枕布置 (1) 3.6道床混凝土及钢筋 (1) 3.7杂散电流设置 (2) 3.8轨道结构高度 (2) 3.9道床排水设置 (3) 3.10道床伸缩缝设置 (3) 3.11过轨管线设置 (3) 4工程特点、重点和难点及其对策 (3) 4.1工程特点 (3) 4.2施工难点、重点及采取的对策与措施 (4) 4.2.1轨道几何尺寸调整精度 (4) 4.2.2轨底坡控制 (4) 5施工方案 (4) 5.1施工准备 (4) 5.1.1材料准备 (4) 5.1.2工机具准备 (5) 5.1.3作业条件准备 (5) 5.1.4人员准备 (5) 5.2施工工艺流程 (5) 5.2.1工艺流程 (5) 5.2.2施工方法 (6) 5.2.3整体道床施工技术要求和控制要点 (13) 6安全文明施工措施 (14)
6.1施工现场临时用电安全措施 (14) 6.2施工机械安全保证措施 (14) 6.3地下线施工安全措施 (15) 6.4铺轨施工安全保障措施 (15) 6.5整体道床施工安全保证措施 (16) 6.6施工运输及交通安全措施 (16) 6.7大坡道运输安全保证措施 (17) 6.8防雷电、台风、暴雨安全措施 (17) 6.9吊装作业安全技术措施 (17)
重庆市轨道交通会展中心支线（会展中心～礼嘉段）轨道工程 地下线道岔道床 施工方案 编制： 审核： 审批： 中铁一局集团有限公司 重庆轨道交通会展中心支线工程项目经理部
2011年9月
目录 一、作业内容 (1) 二、技术标准 (1) 三、道岔铺设工艺流程 (1) 四、道岔施工工期安排 (2) 五、劳动力组织及施工机具表 (3) 六、作业细则 (5) 6.1、施工准备： (5) 6.2、基标测设 (5) 6.3、散布道岔岔料 (6) 6.4、联轨、架轨 (6) 6.5、悬挂混凝土岔枕 (7) 6.6、粗调道岔几何尺寸 (7) 6.7、绑扎、焊接钢筋网架 (7) 6.8、精调道岔几何尺寸 (8) 6.9、立道岔模板 (9) 6.10、浇筑道床混凝土 (9) 6.11、抹面、整修及养护 (9) 6.12、道岔状态检验 (10) 6.13、混凝土养生 (10) 七、质量注意事项 (10) 八、钢筋工程施工技术要求 (11) 九、模板工程现场施工技术要求 (12) 十、隐蔽工程质量保证措施 (14) 十一、安全及职业健康保证措施 (14) 十二、环保及文明施工 (15)
地下线道岔道床施工方案 一、作业内容 重庆市轨道交通会展中心支线（会展中心～礼嘉段）轨道工程道岔施工包括：60kg/m钢轨9号单开道岔9组，其中包含7组左开、2组右开；15m间距60kg/m钢轨9号交叉渡线1组。 具体作业内容:通过岔区附近隧道支洞将轨料用汽车运输至道岔施工位置，道床基底处理、道岔料散料、绑扎钢筋网、道岔轨道架设、悬挂混凝土短岔枕、道岔精调、浇筑道床混凝土。 二、技术标准 2.1《铁路轨道施工及验收规范》TB10413-2003。 2.2《铁路混凝土与砌体工程施工规范》TB10210-2001 2.3《铁路混凝土与砌体工程施工质量验收标准》 TB10424-2003 2.4《钢筋焊接及验收规范》JGJ18-2003 2.5《混凝土结构工程施工质量验收规范》（GB50204-2011） 2.6《预拌混凝土》(GB/14099-2003) 2.7《地下铁道工程施工及验收规范》GB50299-1999 2.8其他强制性标准。 三、道岔铺设工艺流程 道岔整体道床施工计划采用4个作业面进行施工，道岔整体道床采用一次成型的施工工艺，整体道床浇筑前将道岔按照设计位置定位后连接成一整体，然后用钢轨支承架将道岔整体架立，精调道岔各部分尺寸达到设计及规范要求的技术标准，支立模板浇筑混凝土，具体施工工艺如下3-1图示：
论钢弹簧浮置板道床施工 钢弹簧浮置板整体道床近年来在我国城市地铁建设中得到了广泛的应用，由于地铁建设施工技术要求高、参与施工专业众多、工期紧迫，研究其减振性能及与其相关施工工序的科学衔接显得尤为重要。研究结论：相比其它的减振方式，弹簧浮置板道床具有减振效果好、少维修等优点，同时通过对各施工工序的进行科学安排，可弥补钢弹簧浮置板减振道床施工周期长的缺陷，进一步发挥其在城市轨道交通建设中非凡减振地段的重要作用环境保护与文明施工要求高：工程附近有居民住宅，减少施工振动和噪音、控制排污、防止建筑生活垃圾污染环境、最大限度地降低施工对周围环境的影响尤为重要，也是保证工程顺利施工的主要条件。建成“人文地铁”和“环保地铁”， 特殊减振地段钢弹簧浮置板道床施工，地下线设计有1435m钢弹簧浮置板道床，钢弹簧浮置板道床设计位置离洞口较远，混凝土运输距离远，占用施工工期长，施工时若需抢工期，采取与工程建设、设计单位联合进行攻关、并吸收其它工程的建设经验，进行浮置板道床设计及施工优化，内容包括： ①简化浮置板结构几何形状、减少立模工序、强化机械化施工工艺。 ②将现场绑扎钢筋改为基地绑扎钢筋笼后再用平板车运至施工现场就位后浇注混凝土道床，节约在现场绑扎钢筋的时间。 ③结合其它线路轨道工程经验，待条件成熟后，将现场浇注混凝土改为基地预制浮置板后运至现场拼装。 通过以上施工工艺，力争将目前浮置板施工的日进度4-5m/工天提高到40-50m/工天，施工效率提高近10倍左右，加强施工工序验收和工序间的紧密衔接，及时组织验收工作，交下道工序施工。 图4.4.8-1 钢弹簧浮置板整体道床结构断面图 特殊减振地段钢弹簧浮置板道床施工：浮置板轨道集中设置在支线上洞内地下线，因道床结构较复杂，施工速度较慢，为保证工程总进度要求，需对浮置板轨道施工工艺进行优化以加快施工进程。
合肥城市轨道交通1号线一、二期正线轨道铺设I标 隔离式减振垫浮置道床施工方案 编制： 审核： 审批： 中铁十一局集团有限公司合肥城市轨道交通1号线一、二期工程 正线轨道铺设I标项目经理部 二○一五年四月
目录 一．编制依据 (1) 二．工程概述 (1) 三. 适用范围 (2) 四. 道床结构说明 (2) 五．施工工艺 (3) 六. 施工人员、机械配置 (3) 6.1施工人员配置 (3) 6.2施工设备、工具配置 (4) 七.隔离式减振垫道床施工方案 (5) 7.1隧道底板处理 (5) 7.2基标测设 (5) 7.3基底钢筋加工绑扎 (6) 7.4基底水沟模板安装 (6) 7.5基底混凝土施工 (7) 7.6减振垫铺设 (7) 7.7轨排架设及几何尺寸调整 (9) 7.8道床板钢筋绑扎 (10) 7.9道床混凝土浇筑 (10) 7.10填缝胶封边 (11) 八．施工注意事项 (11) 九．施工保证措施 (12) 9.1施工质量保证措施 (12) 9.2施工安全保证措施 (12) 9.3文明施工保证措施 (14)
隔离式减振垫浮置道床施工方案 一．编制依据 (1)《合肥市轨道交通1号线一、二期工程正线轨道设计总说明》； (2)《合肥市轨道交通1号线一、二期工程隔离式减振垫浮置道床设计图》； (3)《城市轨道交通技术规范》(GB50049-2009)； (4)《地铁杂散电流腐蚀防护技术规程》（CJJ49-92）； (5)《地下铁道工程施工及验收规范》（GB50299-1999（2003年版））； (6)《混凝土结构工程施工质量验收规范》（GB50204-2002(2011版)）； (7)《城市轨道交通工程测量规范》（GB 50308-2008）； (8)《铁路轨道工程施工质量验收标准》（TB10413）； (9)《无缝线路铺设及养护维修方法》（TB2098-2007）； (10)我单位参与其它城市轨道交通工程建设积累的施工经验。二．工程概述 合肥市轨道交通1号线一、二期工程，是合肥市轨道交通网中南北向骨干线路，快速联系老城区与滨湖新区，途径新站区、老城区、青年路片区、葛大店片区、高铁站片区、滨湖新区等城市重要发展区域。本工程从合肥站至徽州大道站，线路长约24.54km（铺轨起点里程K4+346.324，铺轨终点里程K28+889.032），全部为地下线，一期工程共设车站23座。新建一座车辆段（滨湖车辆段）和一座停车场（大连路停车场）。 1号线一、二期正线轨道铺设范围为：正线K4+346.324～K28+889.032、配线、大连路停车场及出入场线、滨湖车辆段出入线及U型槽部分的车辆走行轨道系统。
武汉市轨道交通六号线一期工程轨道工程（第二标段）一般整体道床施工方案 编制： 审核： 批准： 中铁四局集团有限公司武汉市轨道交通 六号线一期工程轨道工程第二标段项目经理部 二零一五年十月二十日
目录 1编制依据1 2工程概况1 3主要技术标准1 3.1钢轨1 3.2轨底坡1 3.3曲线超高1 3.4扣件1 3.5轨枕布置1 3.6道床混凝土及钢筋1 3.7杂散电流设置2 3.8轨道结构高度2 3.9道床排水设置3 3.10道床伸缩缝设置3 3.11过轨管线设置3 4工程特点、重点和难点及其对策3 4.1工程特点3 4.2施工难点、重点及采取的对策与措施4 4.2.1轨道几何尺寸调整精度4 4.2.2轨底坡控制4 5施工方案4 5.1施工准备4 5.1.1材料准备4 5.1.2工机具准备5 5.1.3作业条件准备5 5.1.4人员准备5 5.2施工工艺流程5 5.2.1工艺流程5 5.2.2施工方法6 5.2.3整体道床施工技术要求和控制要点13 6安全文明施工措施14
6.1施工现场临时用电安全措施14 6.2施工机械安全保证措施14 6.3地下线施工安全措施15 6.4铺轨施工安全保障措施15 6.5整体道床施工安全保证措施16 6.6施工运输及交通安全措施16 6.7大坡道运输安全保证措施17 6.8防雷电、台风、暴雨安全措施17 6.9吊装作业安全技术措施17
1编制依据 1.1.1现行国家、武汉市地铁设计和施工相关规范、规程及规则； 1.1.2施工现场踏勘获得的相关资料； 1.1.3武汉市轨道交通六号线一期工程施工设计图； 1.1.4我公司现有的施工技术力量以及自备的先进配套施工设备； 2工程概况 武汉市轨道交通六号线一期工程轨道工程（第二标段）施工项目包括：地下段正线、辅助线、出入段线地段整体道床、道岔施工及附属设备的安装。正线起讫里程：K17+582.329～K35+949.234；金银湖停车段出入线岂止里程：K+15.73~K+701.7里程范围内的一般整体道床（除橡胶隔振垫、钢弹簧浮置板地段）。 3主要技术标准 3.1钢轨 正线及辅助线、出入线采用 60kg/m 、U75V普通热轧钢轨钢轨。 3.2轨底坡 采用 1/40 轨底坡，道岔区及道岔间不足 50m 地段不设轨底坡。 3.3曲线超高 正线最大曲线超高为 120mm，车站站台有效长度范围内曲线超高不大于15mm，允许欠超高为61mm，出入线及联络线曲线按行车速度计算超高，其余配线曲线不设超高，为避免出现反超高，岔后附带曲线施工时可设5mm超高。 3.4扣件 主要有二种扣件类型，其中DTⅥ2型扣件用于非中等减振地段；双层非线性减振扣件用于中等减振地段。 3.5轨枕布置 正线、出入线1667根/km，其余配线1600根/km。轨枕布置时，若遇结构沉降缝、人防门（防淹门）、各种预埋管线、排水横沟等情况时，轨枕铺设间距可在500mm-650mm 间作适当调整。 3.6道床混凝土及钢筋 一般整体道床混凝土强度等级为C35、U型槽地段强度等级为C40，整体道床钢筋设上、下两层钢筋，纵向钢筋采用HRB400级Ф14螺纹钢筋，横向钢筋采用HPB300级Ф8圆钢筋，保护层厚度不小于35mm。
一、选型原则 （1）上盖物业开发的车辆段或车站不作为环评敏感点，环评专业一般不作振动超标预测，否则由业主单独委托环评单位进行预测； （2）经调查，南京地铁已有的或在建的上盖物业开发的车站，一般采用高等及以上减振措施； （3）南京已运营的及在线的车辆段尚无上盖开发，据了解目前北京有物业开发的车辆段为北京8号线二期平西府车辆段，采用道砟垫减振道床。 二、高等减振措施方案比选： （1）钢弹簧浮置板道床 钢弹簧浮置板轨道已在德国、法国、英国、韩国等国家城市地铁中铺设使用，经多年使用效果良好。隔振系统的参振质量越大、弹性越高、隔振效果越好。为此增大振动体的振动质量和增加振动体的弹性，利用惯性力吸收冲击荷载，从而起到隔振作用。钢弹簧浮置板可以提供足够的惯性质量来抵消车辆产生的动荷载，只有静荷载和少量残余动荷载会通过弹性元件传到基础结构上。 我国城市地铁（包括北京、广州、深圳、南京等）采用这种减振轨道（见照片）。由于钢弹簧浮置板轨道的固有振动频率很低，所以减振效果显著，超过20dB，其整体道床块与结构底板空隙40mm，能缩小轨道建筑高度，节省建设投资，浮置板可现场浇筑，钢弹簧置于浮置板内，支撑在结构底板上，用简易工具可以调整弹簧，从而调整整体道床块的高低；其结构比较简单，没有橡胶垫老化问题，弹簧使用寿命很长，可达50年以上，如若损坏，更换也较方便，利用专用工具 2个人就可以完成，不会影响地铁正常运营，可维修性强。
（2）隔离式减振垫道床 这种结构是将整体道床与基础分离，做成具有足够刚度和质量的道床板。道床板与基础间满铺特殊橡胶减振垫层（见照片），即构成了浮置板道床，减振效果一般可达10dB～18dB，其减振原理是在轨道上部建筑和基础之间插入一个固有频率很低的线性谐振器，防止由钢轨传来的振动透入基础。 减振垫浮置板轨道板的施工方法可分为现场浇筑式和预制式两种，浮置板上设纵向承轨台，板下及板侧面铺设橡胶垫层；为方便养护维修更换，每块板宽3m，同时在每块浮置板上设置起吊装置和检修孔，以方便养护维修。 隔离式减振垫浮置板轨道具有很好的减振效果，而且由于轨道板四周基本上由绝缘的橡胶垫层与混凝土基底隔离，还可以有效防止轨道迷流的发生，有很好的绝缘性能。使用效果优于轨道减振器扣件和弹性套靴。缺点是轨道高度较高，地下施工的难度较大，施工进度慢，维修较困难。目前，在国铁正在修建的广深港高速铁路隧道内、已通车的城际铁路成灌线高架线上应用，国内正在建设的杭州地铁高架线、深圳地铁2号线、北京6、9和10号线、南京三号线、十号线及机场线、宁天线等已铺设使用，其中深圳2号线经运营1年后在线实测，减振效果满足设计要求，隧道壁振动衰减可达15dB以上。

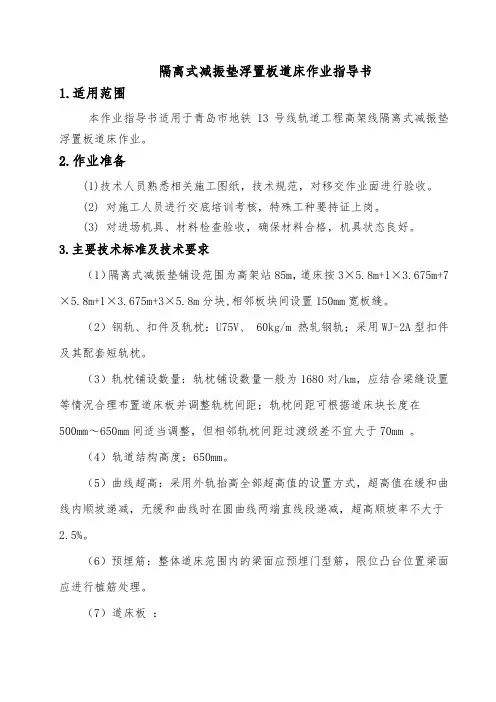

隔离式减振垫浮置板道床作业指导书 1.适用范围 本作业指导书适用于青岛市地铁13号线轨道工程高架线隔离式减振垫浮置板道床作业。 2.作业准备 (1)技术人员熟悉相关施工图纸，技术规范，对移交作业面进行验收。 (2) 对施工人员进行交底培训考核，特殊工种要持证上岗。 (3) 对进场机具、材料检查验收，确保材料合格，机具状态良好。 3.主要技术标准及技术要求 （1）隔离式减振垫铺设范围为高架站85m，道床按3×5.8m+1×3.675m+7×5.8m+1×3.675m+3×5.8m分块,相邻板块间设置150mm宽板缝。 （2）钢轨、扣件及轨枕：U75V、 60kg/m 热轧钢轨；采用WJ-2A型扣件及其配套短轨枕。 （3）轨枕铺设数量：轨枕铺设数量一般为1680对/km，应结合梁缝设置等情况合理布置道床板并调整轨枕间距；轨枕间距可根据道床块长度在 500mm～650mm间适当调整，但相邻轨枕间距过渡级差不宜大于70mm 。 （4）轨道结构高度：650mm。 （5）曲线超高：采用外轨抬高全部超高值的设置方式，超高值在缓和曲线内顺坡递减，无缓和曲线时在圆曲线两端直线段递减，超高顺坡率不大于2.5%。 （6）预埋筋：整体道床范围内的梁面应预埋门型筋，限位凸台位置梁面应进行植筋处理。 （7）道床板：
①道床板混凝土采用C40。 ②道床布置双层钢筋网，混凝土最小保护层厚度为40mm。 ③减振垫四周采用橡胶密封条进行密封。 （8）钢筋焊接及杂散电流防护参照高架线普通整体道床。 （9）防排水设计 ①高架线直线地段道床面中部为800mm平直段，其余向外侧设2.5％的排水坡；曲线地段设置单面坡。 ②道床两侧及道床块之间的板缝均作为排水通道。 4.施工工艺流程图
