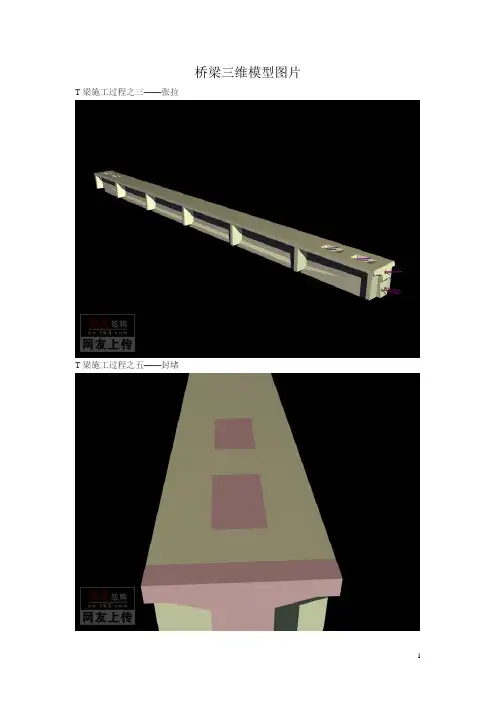

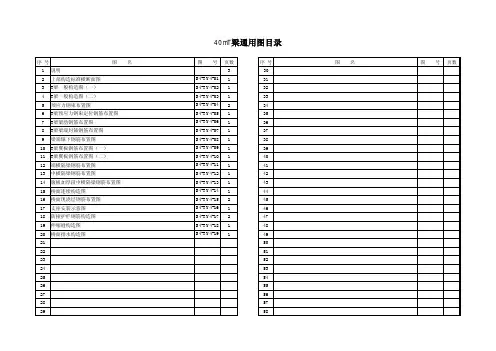

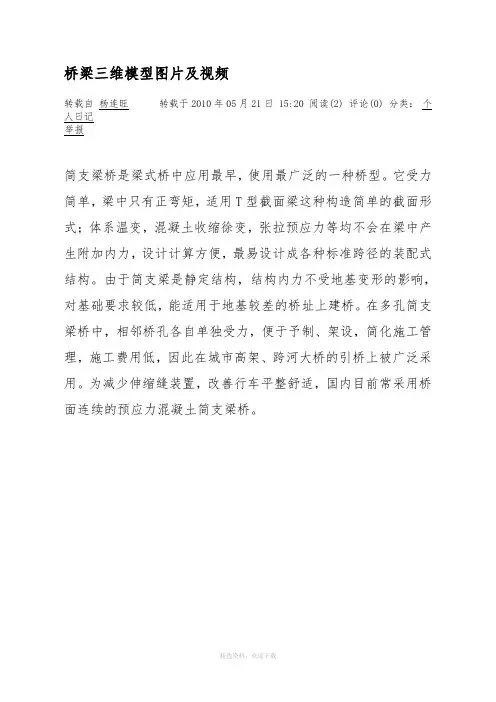

桥梁三维模型图片T梁施工过程之三——张拉
T梁施工过程之五——封堵
预应力钢束要套波纹管，在锚头处要加锚垫板，以克服由于局部受力所引起的应力集中。
T梁内部设置普通钢筋，形成钢筋骨架，完成部分构造功能。
T梁内部设置普通钢筋，形成钢筋骨架，完成部分构造功能。
在T梁两端，为适应内部预应力束的抬高，要将马蹄抬高。
在T梁两端，为适应内部预应力束的抬高，要将马蹄抬高。
后张法预应力T梁施工，在主梁浇筑完毕，穿束完成后，要进行预应力张拉。所以要在张拉端设置锚头构件预留张拉位置。锚头可设置在梁端、梁顶等位置。
公路桥梁三维数据模型构建原理 摘要：当前工程技术发展日新月异，各学科之间高度融合。传统的测量技术已 经不能满足当前的工程建设需要。统一的三维数据模型作为BIM前端模型，可与 无人机航拍、DEM模型、谷歌地球等结合在一起，在项目进场初期进行项目经理部、搅拌站、梁场、弃渣场等的场地规划、工区的划分、施工便道的可视化设计等。统一的三维数据模型与DEM模型结合在一起，对路桥隧的设计意图进行整 体评估，对进入山体内的桥梁、水渠之外的过水涵洞等不合理之处，及时变更； 此外三维数据模型与信息化管理模型结合在一起，可实现项目管理信息的精细化、规范化管理。作者结合具体的工程案例：青岛新机场高速项目南枢纽主线桥，从 桥涵平面结构物、桥涵立面结构物两个方面对公路桥梁三维数据模型构建原理做 详细的介绍。 关键词：RBCCE；公路桥梁三维数据模型构建原理；青岛新机场高速项目 1桥涵平面结构物 桥涵结构物平面可以是桥墩的基础平面（桩基、承台）、墩身平面、盖梁平面、垫石平面或其他部位的轮廓平面，也可以是框架涵平面等，下文以公路基础 平面为例介绍桥涵平面结构物的计算原理，下图为右幅86#墩的基础平面几何图形； 每一个桥墩都存在一个对应的跨径线，跨径线在桥涵平面上体现为横轴，横 轴上对应于线路中线位置的点，称为中桩点。过中桩点，沿跨径线里程对应的切 线方向为纵轴，纵轴与横轴之间夹角称为偏角。 根据跨径线里程K及纵、横轴之间的夹角α，在线路中线上确定出中桩点O 及纵轴方向，顺时针旋转α角度，确定出横轴方向。 遵循“中桩点定位、纵横轴定向”的原则，将桥涵平面结构物经过适当的移动 使得平面结构物的中桩点O与线路中线上的中桩点O重合，经过适当的旋转使得中桩点切线方向与纵轴方向重合，实现桥涵结构物平面模型的定位，上述过程称 为桥涵平面结构物的模拟放样。 为了简化计算，这里提出基点的概念。基点可以设置在横轴上的任意位置， 基点可以设在中桩点，也可以设在桥涵结构物形心位置。基点和中桩点在横轴上 的距离为偏心A。中桩点位置可由基点和偏心推求出来，实现桥涵结构物平面模 型基点定位、纵横轴定向。若基点设置在中桩点，偏心为0。 图1-1 计算机模拟放样图 2桥涵立面结构物模型 2.1桥涵立面结构物模型提出的背景 经过实际工作发现，关于盖梁轮廓点三维坐标计算，不同的测量技术人员应 用不同的工具，采用不同的计算方法，导致计算结果不尽相同。一般将盖梁轮廓 点位的三维坐标计算分为平面坐标（X,Y）计算和高程（H）计算。 1、里程+偏距+纵距逐点计算法（详情略） 2、AutoCAD绘图法： 在AutoCAD中，依据设计资料提供的桩位坐标表，将桩位展出，显示出桩心 与线路中线的相对位置关系，之后利用桥墩各部位的几何构造图在AutoCAD中依 次勾画出承台、系梁、盖梁的轮廓线，再利用坐标标示插件将轮廓点位的平面坐 标提取出来。
Revit在桥梁中的应用建模篇（1）——T梁众所周知，BIM在工程界发展迅猛，而Revit在BIM系列软件中应用最广。目前，BIM在工民建应用较多，而在桥梁方面应用较少。 本大神也算是对桥梁和revit有所了解，所以决定近期陆续推出Revit在桥梁中的应用的教程。 这里为迈达斯打一则广告：最大的幸福莫过于知识共享。当然我不是迈达斯的员工，最多只是曾经去过迈达斯公司面试，面试过程中听到他们的企业理念，感觉这点很受益。 本教程需要有一定的Revit基础（当然小白可以照着做），这里推荐一个群，道路桥梁隧道交通BIM群，群号21588521，各种资料，包括revit教程。Revit集中学习的话，一周也可以学会。讲的比较好的是revit火星教程，配合书本更好，自己去网上找教程。Revit在房建中的教程已经烂大街了，桥梁则相对较少，当初找资源也搞死我了，这也是我准备这个教程的原因之一。 废话不多说，开讲！ 本节教程分为三个内容： 1）项目简介； 2）建立T梁族； 3）建立T梁模型。 1 项目简介 以单梁为例，多根梁粘贴复制就好。T梁截面见图1，T梁跨度30m。建好后的模型见图2。
图1 图2 2 建立T梁族 Revit里的族大多数是关于房屋建筑方面的，桥梁方面几乎没有，所以需要自己建族。 步骤1 新建一个空白文件，然后新建族，选择公制常规模型。如图3，图4. 图3
图4 步骤2 选择模型线及项目浏览器的左立面视图（如图5），然后开始 画T梁轮廓线，这里的T梁轮廓线随意画（如图6）。 图5
图6 步骤3在创建里选择参照平面功能，在T梁的如图几个位置画参照平面（如图7）。 图7 步骤4在注释里选择对齐选项，然后开始注释。点击图中的EQ按钮

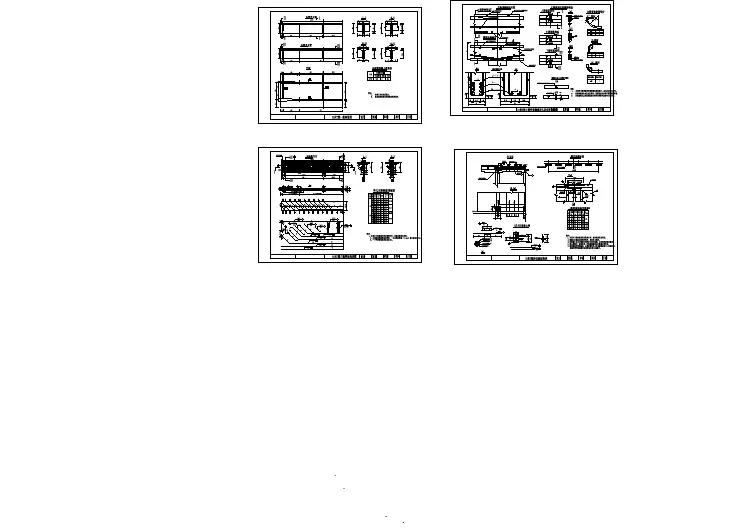

桥梁工程课程设计 土木工程专业本科（四年制）适用 指导教师： 李小山 班 级： 10土木一班 学生姓名： 董帅 设计时间： 浙江理工大学建筑工程学院土木系 土木工程专业 桥梁工程课程设计任务书 浙江理工大学建筑工程学院土木系 2013年4月 一、设计题目：钢筋混凝土简支T 型梁桥设计 二、设计资料： 1. 桥面宽度：净m m m 25.025.127?+?+ 2. 设计荷载：公路－I 级 3. 桥面铺装：4cm 厚沥青混凝土（3/23m KN ），6cm 厚水泥混凝土（3/24m KN ）， 主梁混凝土为3/24m KN 4. 主梁跨径及全长：标准跨径：m l b 00.25=，计算跨径m l 96.24=，净跨m l 60.240= 5. 结构尺寸图，根据钢筋混凝土简支T 型梁桥的构造要求设计，也可参照下图选用： 桥梁横断面布置图
[1] JTGD60-2004 公路桥涵设计通用规范[S] [2] JTGD62-2004 公路钢筋混凝土及预应力混凝土桥涵设计规范[S] [3] 邵旭东．桥梁工程[M]．第二版.北京：人民交通出版社，2007 四、设计内容： 主梁、横隔梁和行车道板的内力计算 五、设计成果要求： 设计计算书。 设计计算说明书制作成Word 文档或手写。整个说明书应满足计算过程完整、 计算步骤清楚、文字简明、符号规范的要求。 封面、任务书和计算说明书用A4纸张打印，按封面、任务书、计算说明书的顺序一起装订成册，交指导老师评阅。 六、提交时间： 第14周周五前提交，过期不候。 设计计算书 基本设计资料 1. 桥面宽度：净m m m 25.025.127?+?+ 2. 设计荷载：公路－I 级 3. 桥面铺装：4cm 厚沥青混凝土（3/k 23m N ），6cm 厚水泥混凝土（3/k 24m N ）， 主梁混凝土为3k 24m N 4. 主梁跨径及全长：标准跨径：m l b 00.25=，计算跨径m l 96.24=，净跨 m l 60.240= 5. 主梁截面尺寸： 拟定采用的梁高为，腹板宽18cm 。 主梁间距：,主梁肋宽度：18cm 。 结构尺寸如图 行车道板计算 结构自重及其内力 每延米板上的结构自重
1概述 随着计算机软硬件技术的快速发展，大规模复杂场景的实时绘制已经成为可能，这也加快了虚拟现实技术的发展，又对模型的复杂度和真实感提出了新的要求。虚拟场景是虚拟现实系统的重要组成部分，它的逼真度将直接影响整个虚拟现实系统的沉浸感。客观世界在空间上是三维的，而现有的图像采集装置所获取的图像是二维的。尽管图像中含有某些形式的三维空间信息，但要真正在计算机中使用这些信息进行进一步的应用处理，就必须采用三维重建技术从二维图像中合理地提取并表达这些 三维信息。 三维建模工具虽然日益改进，但构建稍显复杂的三维模型依旧是一件非常耗时费力的工作。而很多要构建的三维模型都存在于现实世界中，因此三维扫描技术和基于图像建模技术就成了人们心目中理想的建模方式；又由于前者一般只能获取景物的几何信息，而后者为生成具有照片级真实感的合成图像提供了一种自然的方式，因此它迅速成为目前计算机图形学领域中的研究热点。 2三维建模技术 三维重建技术能够从二维图像出发构造具有真实感的三维图形，为进一步的场景变化和组合运算奠定基础，从而促进图像和三维图形技术在航天、造船、司法、考古、 工业测量、 电子商务等领域的深入广泛的应用。3基于图像的三维重建技术 基于图像的建模最近几年兴起的一门新技术，它使用直接拍摄到的图像，采用尽量少的交互操作，重建场 景。 它克服了传统的基于几何的建模技术的许多不足，有无比的优越性。传统的三维建模工具虽然日益改进，但构建稍显复杂的三维模型依旧是一件非常耗时费力的工作。考虑到我们要构建的很多三维模型都能在现实世界中找到或加以塑造，因此三维扫描技术和基于图像建模技术就成了人们心目中理想的建模方式；又由于前者一般只能获取景物的几何信息，而后者为生成具有照片级真实感的合成图像提供了一种自然的方式，因此它迅速成为目前计算机图形学领域中的研究热点。 4 基于图像重建几何模型的方法 4.1 基于侧影轮廓线重建几何模型 物体在图像上的侧影轮廓线是理解物体几何形状的 一条重要线索１当以透视投影的方式从多个视角观察某一空间物体时，在每个视角的画面上都会得到一条该物体的侧影轮廓线，这条侧影轮廓线和对应的透视投影中心共同确定了三维空间中一个一般形状的锥体１显然，该物体必将位于这个锥体之内；而所有这些空间锥体的交则构成了一个包含该物体的空间包络１这个空间包络被称为物体的可见外壳，当观察视角足够多时，可见外壳就可以被认为是该物体的一个合理的逼近。鉴于此类算法一般需要大量的多视角图像，因此图像的定标工作就变得非常复杂。 4.2采用立体视觉方法重建几何模型 基于立体视觉重建三维几何是计算机视觉领域中的经典问题，被广泛应用于自动导航装置。近年来，立体视觉 图像三维重建技术 康皓，王明倩，王莹莹 （装甲兵技术学院电子工程系，吉林长春130117） 摘要:基于图像的三维重建属于计算机视觉中的一个重要的研究方向，从提出到现在已有十多年的历史。文章首先对三维重建技术做了详细阐述，并着重从计算机图形学的研究角度对基于图像建模技术进行了综述，介绍了 具有代表性的基于图像建模的方法及其最新研究进展,给出了这些方法的基本原理， 并对这些方法进行分析比较,最后对基于图像建模技术的未来研究给出了一些建议和应解决的问题。关键词:三维建模技术；图像建模技术；计算机图形学；虚拟现实中图分类号：TP271文献标识码：A 文章编号1006-8937（2009）11-0042-02 Three-dimensional image reconstruction technique KANG Hao,WANG Ming-qian,WANG Ying-ying （ＤｅｐａｒｔｍｅｎｔｏｆＥｌｅｃｔｒｏｎｉｃＥｎｇｉｎｅｅｒｉｎｇ，ＡｒｍｏｒｅｄＩｎｓｔｉｔｕｔｅｏｆＴｅｃｈｎｏｌｏｇｙ，Ｃｈａｎｇｃｈｕｎ，Ｊｉｌｉｎ１３０１１７，Ｃｈｉｎａ） Abstract:Image-based Three-dimensional reconstruction is an important research direction in computer vision ,from now more than ten years'history.This article first describes three-dimensional reconstruction technique in detail and review image-based modeling techniques from the perspective of computer graphics research,introduce a representative of the method of image-based modeling and the latest research progress,give the basic principles of these methods,analysis and compare these methods,finally,give a number of recommendations and problems which should be solved on image-based modeling technology for future research. Keywords:three-dimensional modeling techniques;image modeling techniques;computer graphics;virtual reality 收稿日期：2009-03-19 作者简介：康皓（1978-），女，吉林长春人，硕士研究生，讲师，研 究方向：计算机辅助设计与编程。 TECHNOLOGICAL DEVELOPMENT OF ENTERPRISE 2009年6月Jun.2009 企业技术开发 第28卷

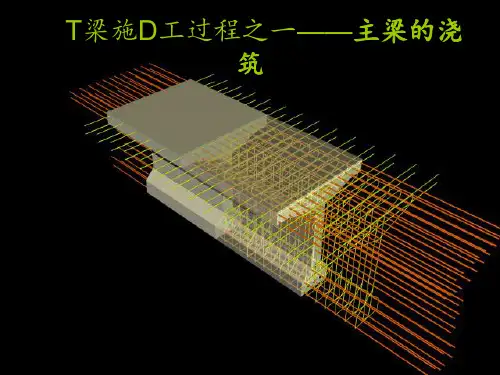

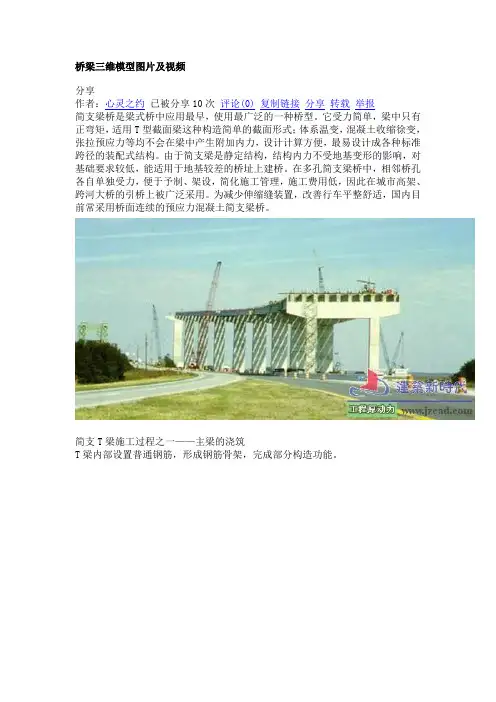

简支T梁施工过程之一——主梁的浇筑 T梁内部设置普通钢筋，形成钢筋骨架，完成部分构造功能。 梁内部设置普通钢筋，形成钢筋骨架，完成部分构造功能。 在T梁两端，为适应内部预应力束的抬高，要将马蹄抬高。
在T梁两端，为适应内部预应力束的抬高，要将马蹄抬高。 后张法预应力T梁施工，在主梁浇筑完毕，穿束完成后，要进行预应力张拉。所以要在张拉端设置锚头构件预留张拉位置。锚头可设置在梁端、梁顶等位置。
后张法预应力T梁施工，在主梁浇筑完毕，穿束完成后，要进行预应力张拉。所以要在张拉端设置锚头构件预留张拉位置。锚头可设置在梁端、梁顶等位置。 后张法预应力T梁施工，在主梁浇筑完毕，穿束完成后，要进行预应力张拉。所以要在张拉端设置锚头构件预留张拉位置。锚头可设置在梁端、梁顶等位置。 多数T梁在梁内部设置通长的预应力钢束。
由于梁的两端剪力较大，所以要将预应力钢束在两端抬起。这和钢筋混凝土梁很相似。 由于梁的两端剪力较大，所以要将预应力钢束在两端抬起。这和钢筋混凝土梁很相似。
预应力钢束要套波纹管，在锚头处要加锚垫板，以克服由于局部受力所引起的应力集中。 预应力钢束要套波纹管，在锚头处要加锚垫板，以克服由于局部受力所引起的应力集中。
简支T梁施工过程之二——穿束 预应力筋穿入孔道的方法有先穿束法和后穿束法两种。先穿束法即在浇注混凝土之前穿束。这种穿束法较省力，但束端保护不当易生锈。后穿束法即在混凝土浇筑之后穿束。穿束可在混凝土养护期内进行，不占工期，便于用通孔器或高压水通孔，穿束后及时张拉，易于防锈，但穿束较为费力。后穿束法可用人工穿束、卷扬机穿束和穿束机穿束。穿束前应全面检查孔道是否完整无缺 T梁施工过程之二——穿束 T梁施工过程之二——穿束 T梁施工过程之二——穿束
