管壳式换热器的设计和选用的计算步骤 设有流量为m h的热流体，需从温度T1冷却至T2，可用的冷却介质入口温度t1，出口温度选定为t2。由此已知条件可算出换热器的热流量Q和逆流操作的平均推动力 。根据传热速率基本方程： 当Q和已知时，要求取传热面积A必须知K和则是由传热面积A的大小和换热器 结构决定的。可见，在冷、热流体的流量及进、出口温度皆已知的条件下，选用或设计换热器必须通过试差计算，按以下步骤进行。 初选换热器的规格尺寸 初步选定换热器的流动方式，保证温差修正系数大于0.8，否则应改变流动方式，重 新计算。计算热流量Q及平均传热温差△t m，根据经验估计总传热系数K估，初估传热面积A 选取管程适宜流速，估算管程数，并根据A估的数值，确定换热管直径、长度及排列。 计算管、壳程阻力在选择管程流体与壳程流体以及初步确定了换热器主要尺寸的基础上，就可以计算管、壳程流速和阻力，看是否合理。或者先选定流速以确定管程数N P和折流板间距B再计算压力降是否合理。这时N P与B是可以调整的参数，如仍不能满足要求，可另选壳径再进行计算，直到合理为止。 核算总传热系数 分别计算管、壳程表面传热系数，确定污垢热阻，求出总传系数K计，并与估算时所取用的传热系数K估进行比较。如果相差较多，应重新估算。 计算传热面积并求裕度 根据计算的K计值、热流量Q及平均温度差△t m，由总传热速率方程计算传热面积A0，一般应使所选用或设计的实际传热面积A P大于A020%左右为宜。即裕度为20%左右，裕度的计算式为： 某有机合成厂的乙醇车间在节能改造中，为回收系统内第一萃取塔釜液的热量，用其釜液将原料液从95℃预热至128℃，原料液及釜液均为乙醇，水溶液，其操作条件列表如下： 表4-18设计条件数据
化工原理课程设计管壳式换热器汇总 公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]
设计一台换热器 目录 化工原理课程设计任务书 设计概述 试算并初选换热器规格 1. 流体流动途径的确定 2. 物性参数及其选型 3. 计算热负荷及冷却水流量 4. 计算两流体的平均温度差 5. 初选换热器的规格 工艺计算 1. 核算总传热系数 2. 核算压强降 经验公式 设备及工艺流程图 设计结果一览表 设计评述 参考文献 化工原理课程设计任务书 一、设计题目： 设计一台换热器 二、操作条件： 1、苯：入口温度80℃，出口温度40℃。 2、冷却介质：循环水，入口温度35℃。
3、允许压强降：不大于50kPa。 4、每年按300天计，每天24小时连续运行。 三、设备型式： 管壳式换热器 四、处理能力： 99000吨/年苯 五、设计要求： 1、选定管壳式换热器的种类和工艺流程。 2、管壳式换热器的工艺计算和主要的工艺尺寸的设计。 3、设计结果概要或设计结果一览表。 4、设备简图。（要求按比例画出主要结构及尺寸） 5、对本设计的评述及有关问题的讨论。 1.设计概述 热量传递的概念与意义 1.热量传递的概念 热量传递是指由于温度差引起的能量转移，简称传热。由热力学第二定律可知，在自然界中凡是有温差存在时，热就必然从高温处传递到低温处，因此传热是自然界和工程技术领域中极普遍的一种传递现象。 2. 化学工业与热传递的关系 化学工业与传热的关系密切。这是因为化工生产中的很多过程和单元操作，多需要进行加热和冷却，例如：化学反应通常要在一定的温度进行，为
武汉工程大学邮电与信息工程学院毕业设计(论文)外文资料翻译 原文题目：Effectively Design Shell-and-Tube Heat Exchangers 原文来源：Chemical Engineering Progress February 1998 文章译名：管壳式换热器的优化设计 姓名：xxx 学号：62021703xx 指导教师(职称)：王成刚（副教授） 专业：过程装备与控制工程 班级：03班 所在学院：机电学部
管壳式换热器的优化设计 为了充分利用换热器设计软件，我们需要了解管壳式换热器的分类、换热器组件、换热管布局、挡板、压降和平均温差。 管壳式换热器的热设计是通过复杂的计算机软件完成的。然而，为了有效使用该软件，需要很好地了解换热器设计的基本原则。 本文介绍了传热设计的基础，涵盖的主题有：管壳式换热器组件、管壳式换热器的结构和使用范围、传热设计所需的数据、管程设计、壳程设计、换热管布局、挡板、壳程压降和平均温差。关于换热器管程和壳程的热传导和压力降的基本方程已众所周知。在这里，我们将专注于换热器优化设计中的相关应用。后续文章是关于管壳式换热器设计的前沿课题，例如管程和壳程流体的分配、多壳程的使用、重复设计以及浪费等预计将在下一期介绍。 管壳式换热器组件 至关重要的是，设计者对管壳式换热器功能有良好的工作特性的认知，以及它们如何影响换热设计。管壳式换热器的主要组成部分有：壳体 封头 换热管 管箱 管箱盖 管板 折流板 接管 其他组成部分包括拉杆和定距管、隔板、防冲挡板、纵向挡板、密封圈、支座和地基等。 管式换热器制造商协会标准详细介绍了这些不同的组成部分。 管壳式换热器可分为三个部分：前端封头、壳体和后端封头。图1举例了各种结构可能的命名。换热器用字母编码描述三个部分，例如，BFL 型换热器有一个阀盖，双通的有纵向挡板的壳程和固定的管程后端封头。根据结构
毕业设计（论文）管壳式换热器的建模、换热计算和CFD模拟 专业年级2007级热能与动力工程专业 学号姓名20070348 杨郭 指导教师刘巍 评阅人刘庆君 二零一一年六月 中国南京
任务书 课题名称：管壳式换热器的建模、换热计算与CFD模拟 课题类型：毕业论文 任务书内容: 1、英文资料的翻译5千个汉字字符以上（要求和热动、空调、能源、环境、新能源等本专业有关的内容，可以是英文著作、设备使用手册、英文文献检索、英文专利文献、网上专题介绍等实用性的、将来工作中可遇到的相关题材的文章，最好不要是科普类、教学类的英文） 2、使用的原始资料（数据）及设计技术要求：2.1.管壳式换热器，热交换功率100kW，200kW。2.2.温度进口350~500℃，出口温度150~200℃，流速可变；温度进口100~150℃，出口温度300~450℃，流速可变。其总流阻损失应在满足规定要求。 2.3.换热器材料可选，几何尺寸可变；工作介质可选择（空气、水、氟利昂） 2.4.换热器外壁面绝热保温； 2.5.采用CFD模拟计算与能量分析，对系统进行相关工况的模拟； 3、设计内容：3.1. 学习和消化设计任务书，按照设计任务书的设计内容，拟定工作内容和计划，拟定出设计和计算的每个过程中应该遵循设计要求与规定。 3.2.查找和收集有关管壳式换热器的历史和现状资料，查找相关管壳式换热器的运用案例，及其相关的技术条件和运行要求。 3.3.以科技文献检索，包括期刊、专利、设计标准、产品标准、设计手册、产品样本，寻找和熟悉相关的分析计算软件；熟悉设计工具软件、电脑等；3.4.根据已知参数，用ProE设计出符合要求的管壳式换热器，并学习如何导入相关软件进行网格设计；3.5.进行管壳式换热器CFD网格设计，用fluent软件对管壳式换热器进行变工况运行能量分析；3.5.分析计算换热器的流阻损失，其结果的合理性，分析提高换热效率主要手段和改进的方向。 3.6.输出的计算文件包括：3.6.1.完整的毕业设计任务书3.6.2.符合要求的算模型的结构、尺寸； 3.6.3.换热计算的过程、表格，计算结果的结论等等； 3.6. 4.规定状态的CFD模拟结果和能量分析图； 3.6. 5.毕业设计论文； 3.7.把所作的工作、学习的体会、方案的选择过程、计算方案过程等写在过程手册中，写好毕业设计论文。准备毕业答辩的PPT文稿。 任务书进度: 1、16~17周，分析、熟悉毕业设计题目、查找相关翻译资料，对“毕业设计任务书”进行分析计划；收集相关行业信息；准备电脑、办公地点，学习相关软件； 2、18~19周，基础设计，查找技术资料、确定设计方案，对方案进行初步设计与计算； 3、1~4周，进行相关计算，结果分析，编写相关计算、设计、计划文件； 4、5~9周，计算结果分析、修改、撰写毕业论文； 5、10~14周，毕业论文和设计文件的修改，准备毕业答辩。
河南理工大学课程设计管壳式换热器设计 学院：机械与动力工程学院 专业：热能与动力工程专业 班级：11-02班 学号： 姓名： 指导老师： 小组成员：
目录 第一章设计任务书 (2) 第二章管壳式换热器简介 (3) 第三章设计方法及设计步骤 (5) 第四章工艺计算 (6) 4.1 物性参数的确定 (6) 4.2核算换热器传热面积 (7) 4.2.1传热量及平均温差 (7) 4.2.2估算传热面积 (9) 第五章管壳式换热器结构计算 (11) 5.1换热管计算及排布方式 (11) 5.2壳体内径的估算 (13) 5.3进出口连接管直径的计算 (14) 5.4折流板 (14) 第六章换热系数的计算 (20) 6.1管程换热系数 (20) 6.2 壳程换热系数 (20) 第七章需用传热面积 (23) 第八章流动阻力计算 (25) 8.1 管程阻力计算 (25) 8.2 壳程阻力计算 (26) 总结 (28)

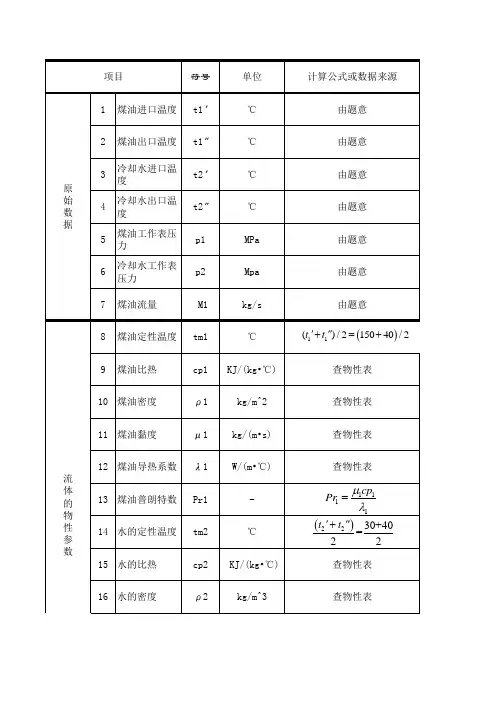

第一章设计任务书 煤油冷却的管壳式换热器设计：设计用冷却水将煤油由140℃冷却冷却到40℃的管壳式换热器，其处理能力为10t/h，且允许压强降不大于100kPa。 设计任务及操作条件 1、设备形式：管壳式换热器 2、操作条件 （1）煤油：入口温度140℃，出口温度40℃ （2）冷却水介质：入口温度26℃，出口温度40℃
第二章管壳式换热器简介 管壳式换热器是在石油化工行业中应用最广泛的换热器。纵然各种板式换热器的竞争力不断上升，管壳式换热器依然在换热器市场中占主导地位。目前各国为提高这类换热器性能进行的研究主要是强化传热，提高对苛刻的工艺条件和各类腐蚀介质适应性材料的开发以及向着高温、高压、大型化方向发展所作的结构改进。 强化传热的主要途径有提高传热系数、扩大传热面积和增大传热温差等方式，其中提高传热系数是强化传热的重点，主要是通过强化管程传热和壳程传热两个方面得以实现。目前，管壳式换热器强化传热方法主要有：采用改变传热元件本身的表面形状及表面处理方法，以获得粗糙的表面和扩展表面；用添加内物的方法以增加流体本身的绕流；将传热管表面制成多孔状，使气泡核心的数量大幅度增加，从而提高总传热系数并增加其抗污垢能力；改变管束支撑形式以获得良好的流动分布，充分利用传热面积。 管壳式热交换器（又称列管式热交换器）是在一个圆筒形壳体内设置许多平行管子（称这些平行的管子为管束），让两种流体分别从管内空间（或称管程）和管外空间（或称壳程）流过进行热量交换。 在传热面比较大的管壳式热交换器中，管子根数很多，从而壳体直径比较大，以致它的壳程流通截面大。这是如果流体的容积流量比较小，使得流速很低，因而换热系数不高。为了提高流体的流速，可在管外空间装设与管束平行的纵向隔板或与管束垂直的折流板，使管外流体在壳体内曲折流动多次。因装置纵向隔板而使流体来回流动的次数，称为程数，所以装了纵向隔板，就使热交换器的管外空间成为多程。而当装设折流板时，则不论流体往复交错流动多少次，其管外空间仍以单程对待。 管壳式热交换器的主要优点是结构简单，造价较低，选材范围广，处理能力大，还能适应高温高压的要求。虽然它面临着各种新型热交换器的挑战，但由于它的高度可靠性和广泛的适应性，至今仍然居于优势地位。 由于管内外流体的温度不同，因之换热器的壳体与管束的温度也不同。如果两流体温度相差较大，换热器内将产生很大的热应力，导致管子弯曲、断裂或从管板上拉脱。因此，当管束与壳体温度差超过50℃时，需采取适当补偿措施，
%物性参数 % 有机液体取69度 p1=997; cp1=2220; mu1=0.0006; num1=0.16; % 水取30度 p2=995.7; mu2=0.0008; cp2=4174; num2=0.62; %操作参数 % 有机物 qm1=18;%-----------有机物流量-------------- dt1=78; dt2=60; % 水 t1=23; t2=37;%----------自选----------- %系标准选择 dd=0.4;%内径 ntc=15;%中心排管数 dn=2;%管程数 n=164;%管数 dd0=0.002;%管粗 d0=0.019;%管外径 l=0.025;%管心距 dl=3;%换热管长度 s=0.0145;%管程流通面积 da=28.4;%换热面积 fie=0.98;%温差修正系数----------根据R和P查表------------ B=0.4;%挡板间距-----------------自选-------------- %预选计算 dq=qm1*cp1*(dt1-dt2); dtm=((dt1-t2)-(dt2-t1))/(log((dt1-t2)/(dt2-t1))); R=(dt1-dt2)/(t2-t1); P=(t2-t1)/(dt1-t1); %管程流速 qm2=dq/cp2/(t2-t1); ui=qm2/(s*p2);
%管程给热系数计算 rei=(d0-2*dd0)*ui*p2/mu2; pri=cp2*mu2/num2; ai=0.023*(num2/(d0-2*dd0))*rei^0.8*pri^0.4; %管壳给热系数计算 %采用正三角形排列 Apie=B*dd*(1-d0/l);%最大截流面积 u0=qm1/p1/Apie; de=4*(sqrt(3)/2*l^2-pi/4*d0^2)/(pi*d0);%当量直径 re0=de*u0*p1/mu1; pr0=cp1*mu1/num1; if re0>=2000 a0=0.36*re0^0.55*pr0^(1/3)*0.95*num1/de; else a0=0.5*re0^0.507*pr0^(1/3)*0.95*num1/de; end %K计算 K=1/(1/ai*d0/(d0-2*dd0)+1/a0+2.6*10^(-5)+3.4*10^-5+dd0/45.4); %A Aj=dq/(K*dtm*fie); disp('K=') disp(K); disp('A/A计='); disp(da/Aj); %计算管程压降 ed=0.00001/(d0-2*dd0); num=0.008; err=100; for i=0:5000 err=1/sqrt(num)-1.74+2*log(2*ed+18.7/(rei*sqrt(num)))/log(10); berr=err/(1/sqrt(num)); if berr<0.01 break; else num=num+num*0.01;
标准系列化管壳式换热器的设计计算步骤 （1）了解换热流体的物理化学性质和腐蚀性能 （2）计算传热量，并确定第二种流体的流量 （3）确定流体进入的空间 （4）计算流体的定性温度，确定流体的物性数据 （5）计算有效平均温度差，一般先按逆流计算，然后再校核 （6）选取经验传热系数 （7）计算传热面积 （8）查换热器标准系列，获取其基本参数 （9）校核传热系数，包括管程、壳程对流给热系数的计算。假如核算的K与原选的经验值相差不大，就不再进行校核。若相差较大，则需重复（6）以下步骤 （10）校核有效平均温度差 （11）校核传热面积 （12）计算流体流动阻力。若阻力超过允许值，则需调整设计。 非标准系列化列管式换热器的设计计算步骤 （1）了解换热流体的物理化学性质和腐蚀性能 （2）计算传热量，并确定第二种流体的流量 （3）确定流体进入的空间 （4）计算流体的定性温度，确定流体的物性数据 （5）计算有效平均温度差，一般先按逆流计算，然后再校核 （6）选取管径和管内流速 （7）计算传热系数，包括管程和壳程的对流传热系数，由于壳程对流传热系数与壳径、管束等结构有关，因此，一般先假定一个壳程传热系数，以计算K，然后再校核 （8）初估传热面积，考虑安全因素和初估性质，常采用实际传热面积为计算传热面积值的1.15~1.25倍（9）选取管长 （10）计算管数 （11）校核管内流速，确定管程数 （12）画出排管图，确定壳径和壳程挡板形式及数量等 （13）校核壳程对流传热系数 （14）校核平均温度差 （15）校核传热面积 （16）计算流体流动阻力。若阻力超过允许值，则需调整设计。 甲苯立式管壳式冷凝器的设计（标准系列） 一、设计任务 1.处理能力： 2.376×104t/a正戊烷； 2.设备形式：立式列管式冷凝器。 二、操作条件 1.正戊烷：冷凝温度51.7℃，冷凝液于饱和温度下离开冷凝器； 2.冷却介质：为井水，流量70000kg/h，入口温度32℃； 3.允许压降：不大于105Pa； 4.每天按330天，每天按24小时连续运行。 三、设计要求 选择适宜的列管式换热器并进行核算。 附：正戊烷立式管壳式冷却器的设计——工艺计算书（标准系列）

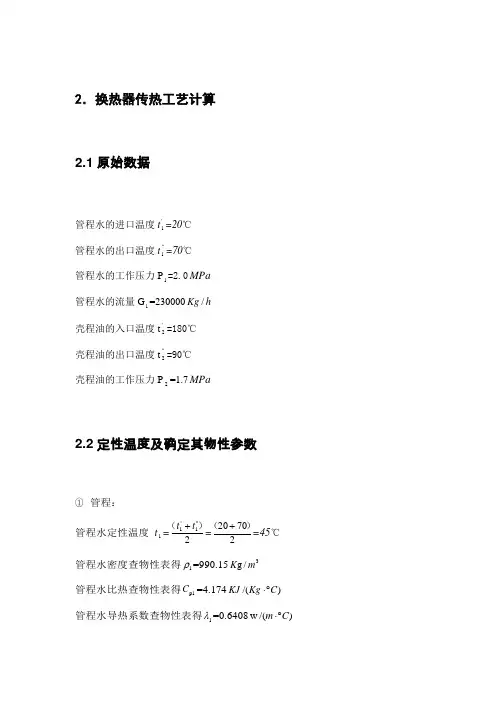

管壳式换热器传热设计说明书 设计一列管试换热器，主要完成冷却水——过冷水的热量交换设计压力为管程（表压），壳程压力为（表压），壳程冷却水进,出口温度分别为20℃和50℃，管程过冷水进，出口温度分别为90℃和65℃管程冷水的流量为80t/h。 2、设计计算过程： （1）热力计算 1)原始数据： 过冷却水进口温度t1′=145℃； 过冷却水出口温度t1〞=45℃； 过冷却水工作压力P1=（表压） 冷水流量G1=80000kg/h； 冷却水进口温度t2′=20℃； 冷却水出口温度t2〞=50℃； 冷却水工作压力P2= Mp a（表压）。改为冷却水工作压力P2= Mp 2)定性温度及物性参数： 冷却水的定性温度t2=( t1′+ t1〞)/2=(20+50)/2=35℃； 冷却水的密度查物性表得ρ2= kg/m3； 冷却水的比热查物性表得C p2= kJ/kg.℃ 冷却水的导热系数查物性表得λ2= W/m.℃ 冷却水的粘度μ2=×10－6 Pa·s； 冷却水的普朗特数查物性表得P r2=； 过冷水的定性温度℃； 过冷水的密度查物性表得ρ1=976 kg/m3； 过冷水的比热查物性表得C p1=kg.℃； 过冷水的导热系数查物性表得λ1=m.℃； 过冷水的普朗特数查物性表得P r2； 过冷水的粘度μ1=×10－6 Pa·s。 过冷水的工作压力P1= Mp a（表压） 3)传热量与水热流量 取定换热器热效率为η=； 设计传热量： 过冷却水流量： ； 4)有效平均温差 逆流平均温差：
根据式（3-20）计算参数p、R: 参数P： 参数R： 换热器按单壳程2管程设计，查图3—8得温差校正系数Ψ=； 有效平均温差： 5)管程换热系数计算： 附录10，初定传热系数K0=400 W/m.℃； 初选传热面积： m2； 选用φ25×无缝钢管作换热管； 管子外径d0=m； 管子内径d i=×=0.02 m； 管子长度取为l=3 m； 管子总数： 取720根管程流通截面积： m2 管程流速： m/s 管程雷诺数： 湍流管程传热系数：（式3-33c） 6)结构初步设计： 布管方式见图所示: 管间距s=0.032m（按GB151,取）； 管束中心排管的管数按所给的公式确定： 取20根；
第1章换热器设计软件介绍与入门 孙兰义 2014-11-2
主要内容 1 ASPEN EDR软件 1.1 Aspen EDR简介 1.2 Aspen EDR图形界面 1.3 Aspen EDR功能特点 1.4 Aspen EDR主要输入页面 1.5 Aspen EDR简单示例应用 2 HTRI软件 2.1 HTRI简介 2.2 HTRI图形界面 2.3 HTRI功能特点 2.4 HTRI主要输入页面 2.5 HTRI简单示例应用
Aspen Exchanger Design and Rating（Aspen EDR）是美国AspenTech 公司推出的一款传热计算工程软件套件，包含在AspenONE产品之中。 Aspen EDR能够为用户用户提供较优的换热器设计方案，AspenTech 将工艺流程模拟软件和综合工具进行整合，最大限度地保证了数据的一致性，提高了计算结果的可信度，有效地减少了错误操作。 Aspen7.0以后的版本已经实现了Aspen Plus、Aspen HYSYS和Aspen EDR的对接，即Aspen Plus可以在流程模拟工艺计算之后直接无缝集成转入换热器的设计计算，使Aspen Plus、Aspen HYSYS流程计算与换热器详细设计一体化，不必单独地将Aspen Plus计算的数据导出再导入给换热器计算软件，用户可以很方便地进行数据传递并对换热器详细尺寸在流程中带来的影响进行分析。
Aspen EDR的主要设计程序有： ①Aspen Shell & Tube Exchanger：能够设计、校核和模拟管壳式换热器的传热过程 ②Aspen Shell & Tube Mechanical：能够为管壳式换热器和基础压力容器提供完整的机械设计和校核 ③HTFS Research Network：用于在线访问HTFS的设计报告、研究报告、用户手册和数据库 ④Aspen Air Cooled Exchanger ：能够设计、校核和模拟空气冷却器 ⑤Aspen Fired Heater：能够模拟和校核包括辐射和对流的完整加热系统，排除操作故障，最大限度的提高效率或者找出潜在的炉管烧毁或过度焦化 ⑥Aspen Plate Exchanger ：能够设计、校核和模拟板式换热器； ⑦Aspen Plate Fin Exchanger：能够设计、校核和模拟多股流板翅式换热器
1．设计题目及设计参数 (1) 1.1设计题目：满液式蒸发器 (1) 1.2设计参数： (1) 2设计计算 (1) 2.1热力计算 (1) 2.1.1制冷剂的流量 (1) 2.1.2冷媒水流量 (1) 2.2传热计算 (2) 2.2.1选管 (2) 2.2.2污垢热阻确定 (2) 2.2.3管内换热系数的计算 (2) 2.2.4管外换热系数的计算 (3) 2.2.5传热系数 K计算 (3) 2.2.6传热面积和管长确定 (4) 2.3流动阻力计算 (4) 3．结构计算 (5) 3.1换热管布置设计 (5) 3.2壳体设计计算 (5) 3.3校验换热管管与管板结构合理性 (5) 3.4零部件结构尺寸设计 (6) 3.4.1管板尺寸设计 (6) 3.4.2端盖 (6) 3.4.3分程隔板 (7) 3.4.4支座 (7) 3.4.5支撑板与拉杆 (7) 3.4.6垫片的选取 (7) 3.4.7螺栓 (8) 3.4.8连接管 (9) 4．换热器总体结构讨论分析 (10) 5．设计心得体会 (10) 6．参考文献 (10)
1．设计题目及设计参数 1.1设计题目：105KW 满液式蒸发器 1.2设计参数： 蒸发器的换热量Q 0=105KW ； 给定制冷剂：R22； 蒸发温度：t 0=2℃，t k =40℃， 冷却水的进出口温度： 进口1t '=12℃; 出口1 t " =7℃。 2设计计算 2.1热力计算 2.1.1制冷剂的流量 根据资料【1】，制冷剂的lgp-h 图：P 0=0.4MPa ，h 1=405KJ/Kg ，h 2=433KJ/Kg ， P K =1.5MPa ，h 3=h 4=250KJ/Kg ，kg m 04427.0v 3 1=，kg m v 3 400078.0= 图2-1 R22的lgP-h 图 制冷剂流量s kg s kg h h Q q m 667 .0250 4051054 10=-= -= 2.1.2冷媒水流量 水的定性温度t s =（12+7）/2℃=9.5℃,根据资料【2】附录9，ρ=999.71kg/m 3 ,c p =4.192KJ/(Kg ·K)
管壳式换热器标准的一些常见问题 换热器-1 GB151-1999管壳式换热器的适用范围是什么？ 答：1．适用于固定管板式、浮头式、U形管式和填料函式换热器。 2．适用的参数为： 公称直径DN ≤2600mm； 公称压力PN ≤35MPa； 且公称直径（mm）和公称压力（MPa）的乘积不大于1.75×104。 换热器-2 对于管、壳程设计压力均为内压的管壳式换热器，其受压元件在什么情况下可按压差设计？还应考虑什么问题？ 答：对于同时受管、壳程内压作用的元件，仅在能保证管、壳程同时升、降压时，才可以按压差设计。压差的取值还应考虑在压力试验过程中可能出现的最大压差值，同时设计者应提出压力试验的步进程序。 换热器-3 试述管壳式换热器中管、壳程设计温度与管壁、壳壁温度的差异及作用。 答：管、壳程设计温度分别为管程管箱和壳程壳体的设计温度，是对应于管、壳程设计压力分别设定的管、壳程受压元件金属温度（沿元件金属横截面的温度平均值）的最高值或最低值。用于确定元件材料的许用应力。 管壁、壳壁温度分别为沿长度平均的换热管、壳程圆筒金属温度，分别是传热过程中形成的换热管、壳程圆筒金属温度沿长度方向的平均值。用于计算壳程圆筒与换热管的热膨胀差在管板、换热管和壳程圆筒中引起的应力。 这两组温度不仅定义、性质和作用不同，而且数值上也会有较大差异，因此，在计算时一定要注意，不可混用。 换热器-4 管壳式换热器中同时受管、壳程温度作用的元件的设计温度如何确定？ 答：管壳式换热器中同时受管、壳程温度作用的元件的设计温度可按金属温度确定，也可取较高侧的设计温度。 换热器-5 管壳式换热器主要元件腐蚀裕量的考虑原则是什么？ 答：管壳式换热器主要元件腐蚀裕量的考虑原则： a）管板、浮头法兰、球冠形封头和钩圈两面均应考虑腐蚀裕量； b）平盖、凸形封头、管箱和圆筒的内表面应考虑腐蚀裕量； c）管板和平盖上开槽时，可把高出隔板槽底面的金属作为腐蚀裕量，但当腐蚀裕量大于槽深时，还应加上两者的差值； d）压力容器法兰和管法兰的内直径面上应考虑腐蚀裕量； e）换热管不考虑腐蚀裕量； f）拉杆、定距管、折流板和支持板等非受压元件，一般不考虑腐蚀裕量。 换热器-6 对于无法进行无损检测的钢制固定管板式换热器壳程圆筒的环向焊接接头，其焊接接头系数如何选取？ 答：对于无法进行无损检测的钢制固定管板式换热器壳程圆筒的环向焊接接头，当采用氩弧焊打底或沿焊接接头根部全长有紧贴基本金属的垫板时，其焊接接头系数φ＝0.6。
换热器计算程序 2.1设计原始数据 表2—1 名称设计压力设计温度介质流量容器类别设计规范单位Mpa ℃/ Kg/h / / 壳侧7.22 420/295 蒸汽、水III GB150 管侧28 310/330 水60000 GB150 2.2管壳式换热器传热设计基本步骤 （1）了解换热流体的物理化学性质和腐蚀性能 （2）由热平衡计算的传热量的大小，并确定第二种换热流体的用量。 （3）确定流体进入的空间 （4）计算流体的定性温度，确定流体的物性数据 （5）计算有效平均温度差，一般先按逆流计算，然后再校核 （6）选取管径和管内流速 （7）计算传热系数，包括管程和壳程的对流传热系数，由于壳程对流传热系数与壳径、管束等结构有关，因此，一般先假定一个壳程传热系数，以计算K，然后再校核 （8）初估传热面积，考虑安全因素和初估性质，常采用实际传热面积为计算传热面积值的1.15~1.25倍 l （9）选取管长 N （10）计算管数 T （11）校核管内流速，确定管程数 D和壳程挡板形式及数量等 （12）画出排管图，确定壳径 i （13）校核壳程对流传热系数 （14）校核平均温度差 （15）校核传热面积 （16）计算流体流动阻力。若阻力超过允许值，则需调整设计。
2.3 确定物性数据 2.3.1定性温度 由《饱和水蒸气表》可知，蒸汽和水在p=7.22MPa、t>295℃情况下为蒸汽，所以在不考虑开工温度、压力不稳定的情况下，壳程物料应为蒸汽，故壳程不存在相变。 对于壳程不存在相变，其定性温度可取流体进出口温度的平均值。其壳程混合气体的平均温度为： t=420295 357.5 2 + =℃（2-1） 管程流体的定性温度： T=310330 320 2 + =℃ 根据定性温度，分别查取壳程和管程流体的有关物性数据。 2.3.2 物性参数 管程水在320℃下的有关物性数据如下：【参考物性数据无机表1.10.1】 表2—2 密度ρ i- =709.7 ㎏/m3 定压比热容c pi =5.495 kJ/㎏.K 热导率λ i =0.5507 W/m.℃ 粘度μ i =85.49μPa.s 普朗特数Pr=0.853 壳程蒸气在357.5下的物性数据[1]：【锅炉手册饱和水蒸气表】 表2—3
目录 任务书 (2) 摘要 (4) 说明书正文 (5) 一、设计题目及原始数据 (5) 1.原始数据 (5) 2.设计题目 (5) 二、结构计算 (5) 三、传热计算 (7) 四、阻力计算 (8) 五、强度计算 (9) 1.冷却水水管 (9) 2.制冷剂进出口管径 (9) 3.管板 (10) 4支座 (10) 5.密封垫片 (10) 6.螺钉 (10) 6.1螺钉载荷 (10) 6.2螺钉面积 (10) 6.3螺钉的设计载荷 (10) 7.端盖 (11) 六、实习心得 (11) 七、参考文献 (12) 八、附图
广东工业大学课程设计任务书 题目名称 35KW 壳管冷凝器 学生学院 材料与能源学院 专业班级 热能与动力工程制冷xx 班 姓 名 xx 学 号 xxxx 一、课程设计的内容 设计一台如题目名称所示的换热器。给定原始参数： 1. 换热器的换热量Q= 35 kw; 2. 给定制冷剂 R22 ; 3. 制冷剂温度 t k =40℃ 4. 冷却水的进出口温度 '0132t C =" 0136t C = 二、课程设计的要求与数据 1）学生独立完成设计。 2）换热器设计要结构合理，设计计算正确。(换热器的传热计算, 换热面积计 算, 换热器的结构布置, 流体流动阻力的计算)。 3）图纸要求：图面整洁、布局合理，线条粗细分明，符号国家标准，尺寸标注规范，使用计算机绘图。 4）说明书要求： 文字要求：文字通顺，语言流畅，书写工整，层次分明，用计算机打印。 格式要求： （1）课程设计封面；（2）任务书；（3）摘要；（4）目录；（5）正文，包括设计的主要参数、热力计算、传热计算、换热器结构尺寸计算布置及阻力计算等设计过程；对所设计的换热器总体结构的讨论分析；正文数据和公式要有文献来源编号、心得体会等；（6）参考文献。 三、课程设计应完成的工作 1）按照设计计算结果，编写详细设计说明书1份； 2）绘制换热器的装配图1张，拆画关键部件零件图1～2张。
课程设计 设计题目：管壳式水-水换热器 姓名 院系 专业 年级 学号 指导教师 年月日
目录 1前言 (1) 2课程设计任务书 (2) 3课程设计说明书 (3) 3.1确定设计方案 (3) 3.1.1选择换热器的类型 (3) 3.1.2流动空间及流速的确定 (3) 3.2确定物性数据 (3) 3.3换热器热力计算 (4) 3.3.1热流量 (4) 3.3.2平均传热温度差 (4) 3.3.3循环冷却水用量 (4) 3.3.4总传热系数K (5) 3.3.4计算传热面积 (6) 3.4工艺结构尺寸 (6) 3.4.1管径和管内流速 (6) 3.4.2管程数和传热管数 (6) 3.4.3平均传热温差校正及壳程数 (7) 3.4.4传热管排列和分程方法 (7) 3.4.5壳体内径 (7) 3.4.6折流板 (8) 3.4.7接管 (8) 3.5换热器核算 (8) 3.5.1热量核算 (8) 3.5.2换热器内流体的流动阻力 (12) 3 .6换热器主要结构尺寸、计算结果 (13) 3.7换热器示意图、管子草图、折流板图 (14) 4设计总结 (15) 5参考文献 (16)
1前言 在工程中，将某种流体的热量以一定的传热方式传递给他种流体的设备，成为热交换器。热交换器在工业生产中的应用极为普遍，例如动力工业中锅炉设备的过热器、省煤器、空气预测器，电厂热力系统中的凝汽器、除氧器、给水加热器、冷水塔；冶金工业中高炉的热风炉，炼钢和轧钢生产工艺中的空气和煤气预热；制冷工业中蒸汽压缩式制冷机或吸收式制冷机中的蒸发器、冷凝器；制糖工业和造纸工业的糖液蒸发器和纸浆蒸发器，都是热交换器的应用实例。在化学工业和石油化学工业的生产过程中，应用热交换器的场合更是不胜枚举。在航空航天工业中，为了及时取出发动机及辅助动力装置在运行时产生的大量热量；热交换器也是不可或缺的重要部件。 根据热交换器在生产中的地位和作用，它应满足多种多样的要求。一般来说，对其基本要求有： （1）满足工艺过程所提出的要求。热交换强度高，热损失少。在有利的平均温度下工作。 （2）要有与温度和压力条件相适应的不易遭到破坏的工艺结构，制造简单，装修方便，经济合理，运行可靠。 （3）设备紧凑。这对大型企业，航空航天、新能源开发和余热回收装置更有重要意义。 （4）保证低的流动阻力，以减少热交换器的消耗。 管壳式换热器是目前应用最为广泛的一种换热器。它包括:固定管板式换热器、U 型管壳式换热器、带膨胀节式换热器、浮头式换热器、分段式换热器、套管式换热器等。管壳式换热器由管箱、壳体、管束等主要元件构成。管束是管壳式换热器的核心，其中换热管作为导热元件，决定换热器的热力性能。另一个对换热器热力性能有较大影响的基本元件是折流板（或折流杆）。管箱和壳体主要决定管壳式换热器的承压能力及操作运行的安全可靠性。
北京理工大学珠海学院 课程设计任务书 2011～2012学年第2 学期 学生姓名：专业班级： 指导教师：工作部门： 一、课程设计题目 管壳式换热器的设计 二、课程设计内容 1．管壳式换热器的结构设计 包括：管子数n，管子排列方式，管间距的确定，壳体尺寸计算，换热器封头选择，容器 法兰的选择，管板尺寸确定塔盘结构，人孔数量及位置，仪表接管选择、工艺接管管径计算等等。 2. 壳体及封头壁厚计算及其强度、稳定性校核 （1）根据设计压力初定壁厚； （2）确定管板结构、尺寸及拉脱力、温差应力； （3）计算是否安装膨胀节； （4）确定壳体的壁厚、封头的选择及壁厚，并进行强度和稳定性校核。 3. 筒体和支座水压试验应力校核 4. 支座结构设计及强度校核 包括：裙座体（采用裙座）、基础环、地脚螺栓 5. 换热器各主要组成部分选材，参数确定。 6. 编写设计说明书一份 7. 绘制2号装配图一张，Auto CAD绘3号图一张（塔设备的）。 三、设计条件 （1）气体工作压力 管程：半水煤气（1、0.80MPa；2、0.82 MPa；3、0.85Mpa；4、0.88 MPa ；5、0.90 MPa）壳程：变换气（1、0.75MPa；2、0.78 MPa；3、0.80Mpa；4、0.84 MPa ；5、0.85 MPa）（2）壳、管壁温差50℃，t t＞t s 壳程介质温度为320-450℃，管程介质温度为280-420℃。 （3）由工艺计算求得换热面积为120m2，每组增加10 m2。
（4）壳体与封头材料在低合金高强度刚中间选用，并查出其参数，接管及其他数据根据表7-15、7-16选用。 （5）壳体与支座对接焊接，塔体焊接接头系数Φ=0.9 （6）图纸：参考图7-52，注意：尺寸需根据自己的设计的尺寸标注。 四、进度安排 制图地点：暂定CC405 五、基本要求 1.学生要按照任务书要求，独立完成塔设备的机械设计； 2.设计说明书一律采用电子版，2号图纸一律采用徒手绘制； 3.各班长负责组织借用绘图仪器、图板、丁字尺；学生自备图纸、橡皮与铅笔； 4.画图结束后，将图纸按照统一要求折叠，同设计说明书统一在答辩那一天早上8：30前，由班长负责统一交到HF508。 5.根据设计说明书、图纸、平时表现及答辩综合评分。
TEMA规格的管壳式换热器设计原则 ——摘引自《PERRY’S CHEMICAL ENGINEER’S HANDBOOK 1999》 设计中的一般考虑 流程的选择在选择一台换热器中两种流体的流程时，会采用某些通则。管程的流体的腐蚀性较强，或是较脏、压力较高。壳程则会是高粘度流体或某种气体。当管/壳程流体中的
某一种要用到合金结构时，“碳钢壳体+合金管侧部件”比之“接触壳程流体部件全用合金+碳钢管箱”的方案要较为节省费用。 清洗管子的内部较之清洗其外部要更为容易。 假如两侧流体中有表压超过2068KPa(300 Psig)的,较为节约的结构形式是将高压流体安排在管侧。 对于给定的压降，壳侧的传热系数较管侧的要高。 换热器的停运最通常的原因是结垢、腐蚀和磨蚀。 建造规则“压力容器建造规则，第一册”也就是《ASME锅炉及压力容器规范Section VIII , Division 1》, 用作换热器的建造规则时提供了最低标准。一般此标准的最新版每3年出版发行一次。期间的修改以附录形式每半年出一次。在美国和加拿大的很多地方，遵循ASME 规则上的要求是强制性的。最初这一系列规范并不是准备用于换热器制造的。但现在已包含了固定管板式换热器中管板与壳体间焊接接头的有关规定，并且还包含了一个非强制性的有关管子－管板接头的附件。目前ASME 正在开发用于换热器的其他规则。 列管式换热器制造商协会标准, 第6版., 1978 (通常引称为TEMA 标准*), 用在除套管式换热器而外的所有管壳式换热器的应用中，对ASME规则的补充和说明。TEMA “R级”设计就是“用于石油及相关加工应用的一般性苛刻要求。按本标准制造的设备，设计目的在于在此类应用时严苛的保养和维修条件下的安全性、持久性。”TEMA “C级”设计是“用于商用及通用加工用途的一般性适度要求。”而TEMA“B级”是“用于化学加工用途” *译者注：这已经不是最新版的，现在已经出到1999年第8版 3种建造标准的机械设计要求都是一样的。各TEMA级别之间的差异很小，并已由Rubin 在Hydrocarbon Process., 59, 92 (June 1980) 上做了归列。 TEMA标准所讨论的主题是：命名原则、制造公差、检验、保证、管子、壳体、折流板和支撑板，浮头、垫片、管板、管箱、管嘴、法兰连接端及紧固件、材料规范以及抗结垢问题。 API Standard 660, 4th ed., 1982*，一般炼油用途的管壳式换热器是由美国炼油协会出版的，以补充TEMA标准和ASME规范。很多从事化学和石油加工的公司都有其自己的标准以对以上各种要求作出补充。关于规范、标准和个客户的规定之间的关系已由F. L. Rubin编辑结集，由ASME 在1979年出版了(参见佩里化学工程师手册第6章关于压力容器规则的讨论)。 *译者注：这已经不是最新版的，现在已经出到2001年第6版 换热器的设计压力和设计温度通常在确定时都在预计的工作条件上又给了一个安全裕量。一般设计压力比操作中的预计最高压力或关泵时的最高压力要高大约172KPa(25 Psi)；而设计温度则通常较最高工作温度高14°C (25°F)。 管束振动随着折流板换热器被设计用于流量和压降越来越高的场合，由管子振动带来的损 标准分享网 https://www.doczj.com/doc/5412347643.html, 免费下载
管壳式换热器课程设计 一、管壳式换热器的介绍 管壳式换热器是目前应用最为广泛的换热设备，它的特点是结构坚固、可靠高、适应性广、易于制造、处理能力大、生产成本低、选用的材料范 围广、换热面的清洗比较方便、高温和高压下亦能应用。但从传热效率、结构的紧凑性以及位换热面积所需金属的消耗量等方面均不如一些新型 高效率紧凑式换热器。管壳式换热器结构组成：管子、封头、壳体、接管、 管板、折流板；如图1－1所示。根据它的结构特点，可分为固定管板式、 浮头式、U形管式、填料函和釜式重沸器五类。 二、换热器的设计 2.1设计参数 参数名称壳程管程 设计压力（MPa） 2.6 1.7 操作压力（MPa） 2.2 1.0/0.9（进口/出口） 设计温度（℃） 250 75
操作温度（℃） 220/175(进口、出口) 25/45(进口/出口) 流量（Kg/h） 40000 选定 物料（-）石脑油冷却水 程数（个） 1 2 腐蚀余度（mm） 3 - 2.2设计任务 1. 根据传热参数进行换热器的选型和校核 2.对换热器主要受压原件进行结构设计和强度校核，包括筒体、前端封头管箱、外头盖、封头、法兰、管板、支座等。 3.设计装配图和重要的零件图。 2.3热工设计 2.3.1基本参数计算 2.3.1.1估算传热面积 -=220-45=175 -=175-25=150 因为,所以采用对数平均温度差 算术平均温度差：= P= R= 查温差修正系数表得 因此平均有效温差为0.82 放热量 考虑换热器对外界环境的散热损失,则热流体放出的热量将大于冷流体吸收的热量，即：
取热损失系数,则冷流体吸收的热量： 由可的水流量： ==31372.8 这里初估K=340W/(),由稳态传热基本方程得传热面积： =16.55 2.3.1.2由及换热器系列标准，初选型号及主要结构参数 选取管径卧式固定管板式换热器，其参数见上表。从而查《换热器设计手 册》表1-2-7，即下表 公称直径管程数管子根数中心排管管程流通换热面积换热管长 换热管排列规格及排列形式： 换热管外径壁厚：d=50mm 排列形式：正三角形 管间距： =32mm 折流板间距： 2.1.1.3实际换热面积计算 实际换热面积按下式计算 2.2计算总传热系数，校核传热面积 总传热系数的计算 式中：——管外流体传热膜系数，W/(m2·K)； ——管内流体传热膜系数，W/(m2·K)；
一、课程设计题目 管壳式换热器的设计 二、课程设计内容 1．管壳式换热器的结构设计 包括：管子数n，管子排列方式，管间距的确定，壳体尺寸计算，换热器封头选择，容器法兰的选择，管板尺寸确定塔盘结构，人孔数量及位置，仪表 接管选择、工艺接管管径计算等等。 2. 壳体及封头壁厚计算及其强度、稳定性校核 （1）根据设计压力初定壁厚； （2）确定管板结构、尺寸及拉脱力、温差应力； （3）计算是否安装膨胀节； （4）确定壳体的壁厚、封头的选择及壁厚，并进行强度和稳定性校核。 3. 筒体和支座水压试验应力校核 4. 支座结构设计及强度校核 包括：裙座体（采用裙座）、基础环、地脚螺栓 5. 换热器各主要组成部分选材，参数确定。 6. 编写设计说明书一份 7. 绘制2号装配图一张，Auto CAD绘3号图一张（塔设备的）。 三、设计条件 气体工作压力 管程：半水煤气0.75MPa 壳程：变换气 0.68 MPa 壳、管壁温差55℃，t t ＞t s 壳程介质温度为220-400℃，管程介质温度为180-370℃。 由工艺计算求得换热面积为140m2，每组增加10 m2。 四、基本要求 1.学生要按照任务书要求，独立完成塔设备的机械设计； 2.设计说明书一律采用电子版，2号图纸一律采用徒手绘制； 3.各班长负责组织借用绘图仪器、图板、丁字尺；学生自备图纸、橡皮与铅笔； 4.画图结束后，将图纸按照统一要求折叠，同设计说明书统一在答辩那一天早上8：30前，由班长负责统一交到HF508。 5.根据设计说明书、图纸、平时表现及答辩综合评分。 五、设计安排
内容化工设备设 计的基本知 识管壳式换热 器的设计计 算 管壳式换热 器结构设计 管壳式换热器 设计制图 设计说明书的 撰写 设计人李海鹏 吴彦晨 王宜高 六、说明书的内容 1.符号说明 2.前言 （1）设计条件； （2）设计依据； （3）设备结构形式概述。 3.材料选择 （1）选择材料的原则； （2）确定各零、部件的材质； （3）确定焊接材料。 4.绘制结构草图 （1）换热器装配图 （2）确定支座、接管、人孔、控制点接口及附件、内部主要零部件的轴向及环向位置，以单线图表示； （3）标注形位尺寸。 （4）写出图纸上的技术要求、技术特性表、接管表、标题明细表等 5.壳体、封头壁厚设计 （1）筒体、封头及支座壁厚设计； （2）焊接接头设计； （3）压力试验验算； 6.标准化零、部件选择及补强计算： （1）接管及法兰选择：根据结构草图统一编制表格。内容包括：代号，PN,DN,法兰密封面形式，法兰标记，用途）。补强计算。 （2）人孔选择：PN,DN,标记或代号。补强计算。 （3）其它标准件选择。 7.结束语：对自己所做的设计进行小结与评价，经验与收获。 8.主要参考资料。 【格式要求】： 1.计算单位一律采用国际单位； 2.计算过程及说明应清楚； 3.所有标准件均要写明标记或代号； 4.设计说明书目录要有序号、内容、页码；
