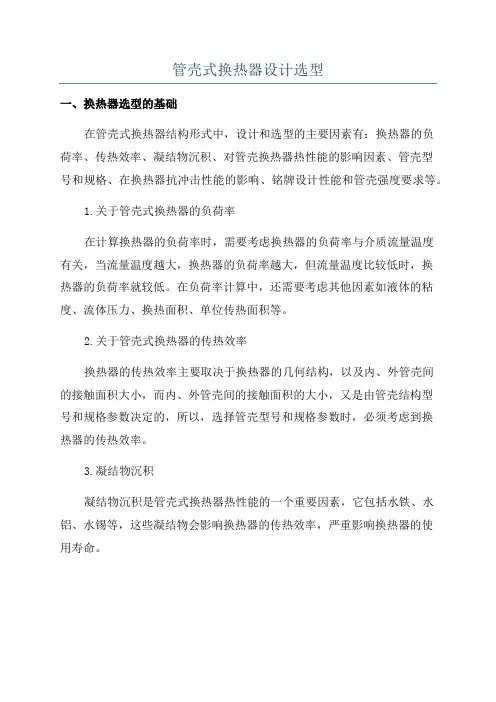

管壳式换热器的设计和选用的计算步骤
设有流量为m h的热流体，需从温度T1冷却至T2，可用的冷却介质入口温度t1，出口温度选定为t2。由此已知条件可算出换热器的热流量Q和逆流操作的平均推动力
。根据传热速率基本方程：
当Q和已知时，要求取传热面积A必须知K和则是由传热面积A的大小和换热器
结构决定的。可见，在冷、热流体的流量及进、出口温度皆已知的条件下，选用或设计换热器必须通过试差计算，按以下步骤进行。
初选换热器的规格尺寸
初步选定换热器的流动方式，保证温差修正系数大于0.8，否则应改变流动方式，重
新计算。计算热流量Q及平均传热温差△t m，根据经验估计总传热系数K估，初估传热面积A
选取管程适宜流速，估算管程数，并根据A估的数值，确定换热管直径、长度及排列。
计算管、壳程阻力在选择管程流体与壳程流体以及初步确定了换热器主要尺寸的基础上，就可以计算管、壳程流速和阻力，看是否合理。或者先选定流速以确定管程数N P和折流板间距B再计算压力降是否合理。这时N P与B是可以调整的参数，如仍不能满足要求，可另选壳径再进行计算，直到合理为止。
核算总传热系数
分别计算管、壳程表面传热系数，确定污垢热阻，求出总传系数K计，并与估算时所取用的传热系数K估进行比较。如果相差较多，应重新估算。
计算传热面积并求裕度
根据计算的K计值、热流量Q及平均温度差△t m，由总传热速率方程计算传热面积A0，一般应使所选用或设计的实际传热面积A P大于A020%左右为宜。即裕度为20%左右，裕度的计算式为：
某有机合成厂的乙醇车间在节能改造中，为回收系统内第一萃取塔釜液的热量，用其釜液将原料液从95℃预热至128℃，原料液及釜液均为乙醇，水溶液，其操作条件列表如下：
表4-18设计条件数据
解：
（1） 传热量Q 及釜液出口温度
a. 传热量Q
以原料液为基准亦计入5%的热损失，按以下步骤求得传热量Q 。
平均温度
℃
分别查得乙醇、水的物性为：
以上表中混合物的各物性分别由下式求得：
混合物
：
Cp
混合物热导率： W/(m ℃) 混合物密度： kg/m 3 混合物比热容：
kJ/(kg ℃)
式中
为组成为i 的摩尔分率，
为组分i 的质量分率。其他符号意义同前。
所需传递的热流量：
b. 确定釜液出口温度
假设
＝113℃，则定性温度为：
℃
由
可查得乙醇、水物性，亦由以上推荐公式分别求得釜液的物性为：
由热流量衡算得：
＝113.1℃
（2） 换热器壳程数及流程
a. 换热器的壳程数
对于无相变的多管程的换热器壳程数的确定，是由工艺条件，即冷、热物流进出口温度，按逆流流动
给出传热温差分布图如图4-71所示，采用图解方法确定壳程数
。
图1 图解壳程数Ns
如图 1可见，所用水平线数为2，故选取该换热器的壳程为2。其处理办法，或在一壳体内加隔板
或选用两个单壳程的换热器，显然后者比较方便。故选用两台相同的换热器。
b. 流程规定
冷、热流体的物性及流量均相近。为减少热损失，先选择热流体（釜液）走管程，冷流体（原料液）走壳程如图4-72所示。
流程示意图
（3）估算传热面积A
a.传热温差
b.前面已提供了釜液及原料液进出口温度，于是可得：
＝17.5℃
在列管式换热器中由于加折流板或多管程，冷、热两流体并非纯逆流，以上应加以校正，其校正系数按以下步骤求得：
由R、P及壳程数查图4-8(2)得：，于是得传热温差校正值为：
℃
b.传热面积A
根据冷、热流体在换热器中有无相变化及其物性等，选取传热系数℃，于是可求所需传热面积A为：
c.
（4）换热器选型
根据传热温差的大小，传热介质的性质以及结垢、清洗要求等条件选择适宜的换热器，为保证传热时流体适宜流动状态，还需估算管程数。
管程热流体（釜液）体积流量：
d.选用规格钢管，设管内的流速，则：
单管程所需管子根数n：
设单台换热器的传热面积为，则单台传热面积为：
选取管束长l＝6m，则管程数为
故应选取管程数为2。根据以上确定的条件，按列管换热器标准系列，初步选取型号为G800-II-16-225固定管板式换热器两台，其主要性能参数如下：
壳体内径800mm
公称直径800mm
公称压力 1.6MPa
公称面积225m2
计算面积227m2
管程数 2
管长6000mm
管子规格
排列方式
管间距32mm
管数488根
折流板数18
壳程数１
（5）换热器的核算
按以上数据可分别求出管程和壳程流体流速及雷诺数管程：流通截面积
式中n为总管数。
管内流速
式中－管程流速m/s；
－釜液流速kg/h；
－釜液平均密度；
管内雷诺数
式中－管内直径，m；
－釜液平均粘度，；
壳程：
选折流板间距B=300mm
壳程流通截面积
式中－壳体内径，m；
－管外径，m；
t－管间距，m。
流速
式中－壳程流速m/s；
－原料液平均密度
－原料液流率kg/h。
当量直径
雷诺数
式中－原料液平均粘度
从以上计算结果可知，两流体在换热器中流动均能达到湍流，有利于传热。
a. 管、壳程压力降
①管程压力降
取管壁绝对粗糙度：E＝0.2mm
相对粗糙度：
由前面计算已得，故可查得直管壁摩擦系数，于是得单管程压力降为：
回弯压降：
式中－阻力系数
管程总压力降：
校正系数
管程数
串联的壳程数（即串联的换热器数）
②壳程压力降
管束压降
三角形排列：F=0.5
壳程流体摩擦因数
折流板数
折流板缺口压降：
壳程总压力降：
壳程压力降结垢校正系数
壳程数
b. 总传热系数K
① 管程传热膜系数
管内雷诺数
普兰特数
管长与管内径比：
式中－釜液平均热容℃）；
－釜液平均导热系数℃）；
℃）
②管外传热膜系数
管外雷诺数
普兰特数
式中－原料液平均热容℃）；
－原料液平均粘度；
－原料液平均导热系数℃）
℃）
③污垢及管壁热阻
管壁内外侧污垢热阻均为℃／W
钢管壁热导率℃）
管壁热阻℃)／W ④总传热系数
得℃)
式中－管外污垢℃／W；
－管内污垢℃／W；
b－管壁厚m；
－管壁平均直径m；
传热面积
所选换热器实际传热面积：
换热器传热面裕度：
由校核可知，各项性能符合要求，换热能力可满足生产需求，所选换热器可以采用。
管壳式换热器的设计和选用的计算步骤 设有流量为m h的热流体，需从温度T1冷却至T2，可用的冷却介质入口温度t1，出口温度选定为t2。由此已知条件可算出换热器的热流量Q和逆流操作的平均推动力 。根据传热速率基本方程： 当Q和已知时，要求取传热面积A必须知K和则是由传热面积A的大小和换热器 结构决定的。可见，在冷、热流体的流量及进、出口温度皆已知的条件下，选用或设计换热器必须通过试差计算，按以下步骤进行。 初选换热器的规格尺寸 初步选定换热器的流动方式，保证温差修正系数大于0.8，否则应改变流动方式，重 新计算。计算热流量Q及平均传热温差△t m，根据经验估计总传热系数K估，初估传热面积A 选取管程适宜流速，估算管程数，并根据A估的数值，确定换热管直径、长度及排列。 计算管、壳程阻力在选择管程流体与壳程流体以及初步确定了换热器主要尺寸的基础上，就可以计算管、壳程流速和阻力，看是否合理。或者先选定流速以确定管程数N P和折流板间距B再计算压力降是否合理。这时N P与B是可以调整的参数，如仍不能满足要求，可另选壳径再进行计算，直到合理为止。 核算总传热系数 分别计算管、壳程表面传热系数，确定污垢热阻，求出总传系数K计，并与估算时所取用的传热系数K估进行比较。如果相差较多，应重新估算。 计算传热面积并求裕度 根据计算的K计值、热流量Q及平均温度差△t m，由总传热速率方程计算传热面积A0，一般应使所选用或设计的实际传热面积A P大于A020%左右为宜。即裕度为20%左右，裕度的计算式为： 某有机合成厂的乙醇车间在节能改造中，为回收系统内第一萃取塔釜液的热量，用其釜液将原料液从95℃预热至128℃，原料液及釜液均为乙醇，水溶液，其操作条件列表如下： 表4-18设计条件数据
武汉工程大学邮电与信息工程学院毕业设计(论文)外文资料翻译 原文题目：Effectively Design Shell-and-Tube Heat Exchangers 原文来源：Chemical Engineering Progress February 1998 文章译名：管壳式换热器的优化设计 姓名：xxx 学号：62021703xx 指导教师(职称)：王成刚（副教授） 专业：过程装备与控制工程 班级：03班 所在学院：机电学部
管壳式换热器的优化设计 为了充分利用换热器设计软件，我们需要了解管壳式换热器的分类、换热器组件、换热管布局、挡板、压降和平均温差。 管壳式换热器的热设计是通过复杂的计算机软件完成的。然而，为了有效使用该软件，需要很好地了解换热器设计的基本原则。 本文介绍了传热设计的基础，涵盖的主题有：管壳式换热器组件、管壳式换热器的结构和使用范围、传热设计所需的数据、管程设计、壳程设计、换热管布局、挡板、壳程压降和平均温差。关于换热器管程和壳程的热传导和压力降的基本方程已众所周知。在这里，我们将专注于换热器优化设计中的相关应用。后续文章是关于管壳式换热器设计的前沿课题，例如管程和壳程流体的分配、多壳程的使用、重复设计以及浪费等预计将在下一期介绍。 管壳式换热器组件 至关重要的是，设计者对管壳式换热器功能有良好的工作特性的认知，以及它们如何影响换热设计。管壳式换热器的主要组成部分有：壳体 封头 换热管 管箱 管箱盖 管板 折流板 接管 其他组成部分包括拉杆和定距管、隔板、防冲挡板、纵向挡板、密封圈、支座和地基等。 管式换热器制造商协会标准详细介绍了这些不同的组成部分。 管壳式换热器可分为三个部分：前端封头、壳体和后端封头。图1举例了各种结构可能的命名。换热器用字母编码描述三个部分，例如，BFL 型换热器有一个阀盖，双通的有纵向挡板的壳程和固定的管程后端封头。根据结构
管道直径设计计算步骤 以假定流速法为例，其计算步骤和方法如下： 1．绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量。 管段长度一般按两管件间中心线长度计算，不扣除管件(如三通，弯头)本身的长度。 2．确定合理的空气流速 风管内的空气流速对通风、空调系统的经济性有较大的影响。流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加。对除尘系统会增加设备和管道的摩损，对空调系统会增加噪声。流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大。对除尘系统流速过低会使粉尘沉积堵塞管道。因此，必须通过全面的技术经济比较选定合理的流速。根据经验总结，风管内的空气流速可按表6-2- 1、表6-2-2及表6-2-3确定。除尘器后风管内的流速可比表6-2-3中的数值适当减小。 表6-2-1一般通风系统中常用空气流速（m/s） 支室内xx空干管 管进风口回风口气入口6～2～1.5～2.5～ 5.5～薄钢1483.53.5 工业建筑机6.5板、混凝土 械通讯 4～2～1.5～2.0～ 砖等
5～61263.03.0 工业辅助及 民用建筑 0.5 0.50.2～～0.7 自然通风～1.01.0类别 机械通风5～8 52～ 2～4风管 材料 表6-2-2空调系统低速风管内的空气流速部位 新风xx 总管和总干管 无送、回风口的支管 有送、回风口的支管频率为1000Hz时室内允许声压级（dB）＜40～60＞60 3.5～ 4.04.0～4.5 5.0～ 6.0 6.0～8.06.0～8.0 7.0～12.0 3.0～ 4.0 5.0～7.0 6.0～8.0 2.0～ 3.03.0～5.03.0～6.0表6-2-3除尘风管的最小风速（m/s）粉尘类
列管式换热器的设计和选用的计算步骤 设有流量为m h的热流体，需从温度T1冷却至T2，可用的冷却介质入口温度t1，出口温度选定为t2。由此已知条件可算出换热器的热流量Q和逆流操作的平均推动力。根据 传热速率基本方程： 当Q和已知时，要求取传热面积A必须知K和则是由传热面积A的大小和换热器结构决定的。可见，在冷、热流体的流量及进、出口温度皆已知的条件下，选用或设计换 热器必须通过试差计算，按以下步骤进行。 ◎初选换热器的规格尺寸 ◆ 初步选定换热器的流动方式，保证温差修正系数大于0.8，否则应改变流动方式， 重新计算。 ◆ 计算热流量Q及平均传热温差△t m，根据经验估计总传热系数K估，初估传热面积A 估。 ◆ 选取管程适宜流速，估算管程数，并根据A估的数值，确定换热管直径、长度及排 列。◎计算管、壳程阻力 在选择管程流体与壳程流体以及初步确定了换热器主要尺寸的基础上，就可以计算管、壳程流速和阻力，看是否合理。或者先选定流速以确定管程数N P和折流板间距B再计算压力降是否合理。这时N P与B是可以调整的参数，如仍不能满足要求，可另选壳径再进行计 算，直到合理为止。 ◎核算总传热系数 分别计算管、壳程表面传热系数，确定污垢热阻，求出总传系数K计，并与估算时所取用的传热系数K估进行比较。如果相差较多，应重新估算。 ◎计算传热面积并求裕度 根据计算的K计值、热流量Q及平均温度差△t m，由总传热速率方程计算传热面积A0，一般应使所选用或设计的实际传热面积A P大于A020%左右为宜。即裕度为20%左右，裕度的 计算式为： 某有机合成厂的乙醇车间在节能改造中，为回收系统内第一萃取塔釜液的热量，用其釜液将原料液从95℃预热至128℃，原料液及釜液均为乙醇，水溶液，其操作条件列表如下： 表4-18 设计条件数据 物料流量 kg/h 组成（含乙醇量） mol% 温度℃操作压力 MPa 进口出口 釜液 3.31450.9
河南理工大学课程设计管壳式换热器设计 学院：机械与动力工程学院 专业：热能与动力工程专业 班级：11-02班 学号： 姓名： 指导老师： 小组成员：
目录 第一章设计任务书 (2) 第二章管壳式换热器简介 (3) 第三章设计方法及设计步骤 (5) 第四章工艺计算 (6) 4.1 物性参数的确定 (6) 4.2核算换热器传热面积 (7) 4.2.1传热量及平均温差 (7) 4.2.2估算传热面积 (9) 第五章管壳式换热器结构计算 (11) 5.1换热管计算及排布方式 (11) 5.2壳体内径的估算 (13) 5.3进出口连接管直径的计算 (14) 5.4折流板 (14) 第六章换热系数的计算 (20) 6.1管程换热系数 (20) 6.2 壳程换热系数 (20) 第七章需用传热面积 (23) 第八章流动阻力计算 (25) 8.1 管程阻力计算 (25) 8.2 壳程阻力计算 (26) 总结 (28)
第一章设计任务书 煤油冷却的管壳式换热器设计：设计用冷却水将煤油由140℃冷却冷却到40℃的管壳式换热器，其处理能力为10t/h，且允许压强降不大于100kPa。 设计任务及操作条件 1、设备形式：管壳式换热器 2、操作条件 （1）煤油：入口温度140℃，出口温度40℃ （2）冷却水介质：入口温度26℃，出口温度40℃

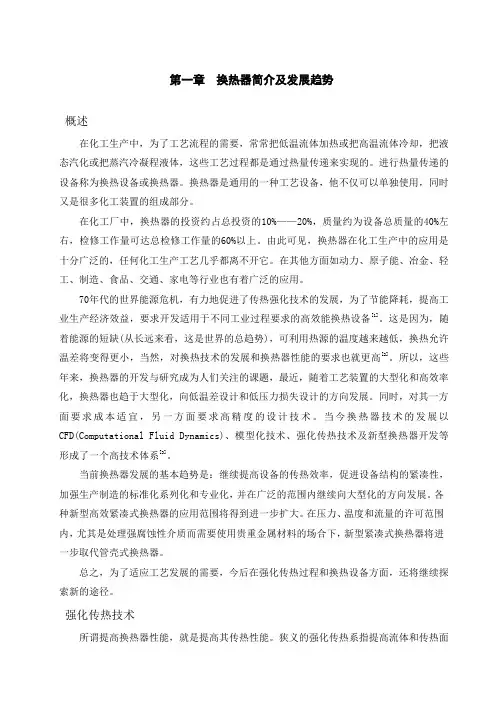

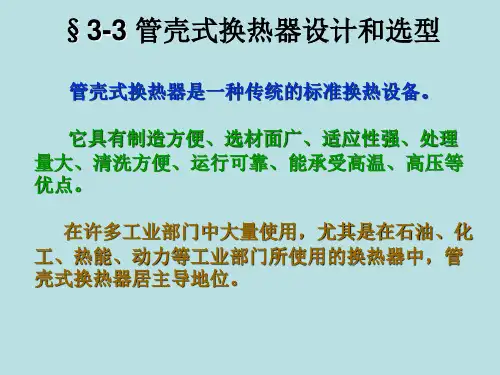

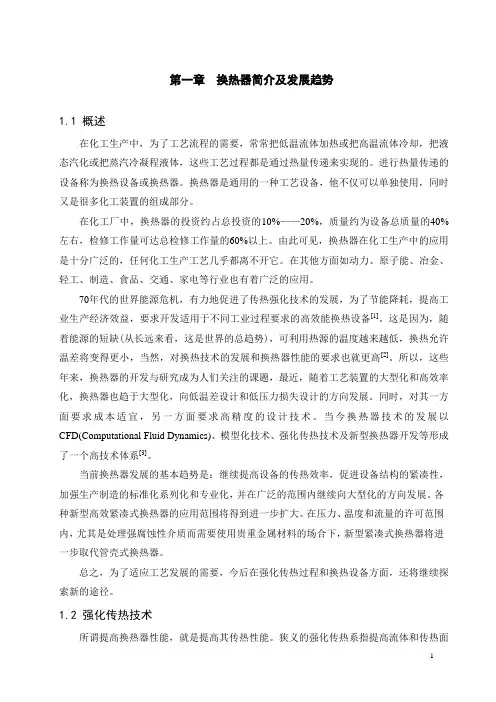

第二章管壳式换热器简介 管壳式换热器是在石油化工行业中应用最广泛的换热器。纵然各种板式换热器的竞争力不断上升，管壳式换热器依然在换热器市场中占主导地位。目前各国为提高这类换热器性能进行的研究主要是强化传热，提高对苛刻的工艺条件和各类腐蚀介质适应性材料的开发以及向着高温、高压、大型化方向发展所作的结构改进。 强化传热的主要途径有提高传热系数、扩大传热面积和增大传热温差等方式，其中提高传热系数是强化传热的重点，主要是通过强化管程传热和壳程传热两个方面得以实现。目前，管壳式换热器强化传热方法主要有：采用改变传热元件本身的表面形状及表面处理方法，以获得粗糙的表面和扩展表面；用添加内物的方法以增加流体本身的绕流；将传热管表面制成多孔状，使气泡核心的数量大幅度增加，从而提高总传热系数并增加其抗污垢能力；改变管束支撑形式以获得良好的流动分布，充分利用传热面积。 管壳式热交换器（又称列管式热交换器）是在一个圆筒形壳体内设置许多平行管子（称这些平行的管子为管束），让两种流体分别从管内空间（或称管程）和管外空间（或称壳程）流过进行热量交换。 在传热面比较大的管壳式热交换器中，管子根数很多，从而壳体直径比较大，以致它的壳程流通截面大。这是如果流体的容积流量比较小，使得流速很低，因而换热系数不高。为了提高流体的流速，可在管外空间装设与管束平行的纵向隔板或与管束垂直的折流板，使管外流体在壳体内曲折流动多次。因装置纵向隔板而使流体来回流动的次数，称为程数，所以装了纵向隔板，就使热交换器的管外空间成为多程。而当装设折流板时，则不论流体往复交错流动多少次，其管外空间仍以单程对待。 管壳式热交换器的主要优点是结构简单，造价较低，选材范围广，处理能力大，还能适应高温高压的要求。虽然它面临着各种新型热交换器的挑战，但由于它的高度可靠性和广泛的适应性，至今仍然居于优势地位。 由于管内外流体的温度不同，因之换热器的壳体与管束的温度也不同。如果两流体温度相差较大，换热器内将产生很大的热应力，导致管子弯曲、断裂或从管板上拉脱。因此，当管束与壳体温度差超过50℃时，需采取适当补偿措施，
1 建筑设计 1.1 建筑方案的比选与确定 根据毕业设计任务书的要求，在参观了一些办公大楼的基础上，我先后做出了三个方案，经过初选，摈弃方案三，现将方案一与方案二做一比较，以此确定最终的建筑设计方案。 1.1.1建筑功能比较 由于此保险公司办公楼要求有营业大厅，故可以采用两种方式，一种是将营业大厅单独设置在一边，即采用裙楼的方式，主楼办公区8层，裙楼2层，这样功能划分明确，且建筑物有错落感，外形美观，但结构布置和计算麻烦些；另一种则用对称的柱网，一楼设置营业大厅，与办公区2－8层的布置不同，这样主要的问题就是底层的功能划分了，考虑方便，美观，防火等，此方案绘图和计算相对容易些，考虑到是初次设计完整的一栋框架结构，主要目的是掌握思想方法，故采用方案2，柱网完全采用对称布置。关于底层平面的布置的问题又有如下两种方案： 方案一建筑底层平面布置完全对称，这样有利于引导人流，且外形较好，里面效果好，现浇整体布局较为紧凑，便于设计计算和施工；由于底层有大型的营业大厅，而且要求与办公区隔离，该方案楼梯布置比较困难，若分两边布置，则使建筑无门厅主楼梯，不利于交通组织，将其因为对称布局带来的优势丧失，且将对电梯的布置带来问题；若于中门厅处布置一部主楼梯，则为了防火需要（以防形成“袋形走廊”），要在建筑两侧加设防火楼梯与防火出口，造成不经济，且将楼梯置于建筑两头不利于抗震设计。 方案二建筑底层平面非对称布置，可能导致交通组织不明确，但在设置两个入口后问题得到解决，营业大厅不布置在中间，而是放在最右边，有其单独的入口，中间用一道门即可与办公区的门厅隔离，达到设计要求。该方案楼梯布置较为合理，于门厅布置主楼梯一部，通向楼顶，设置防火卷门，即起到消防楼梯的作用，引导人流且同两部电

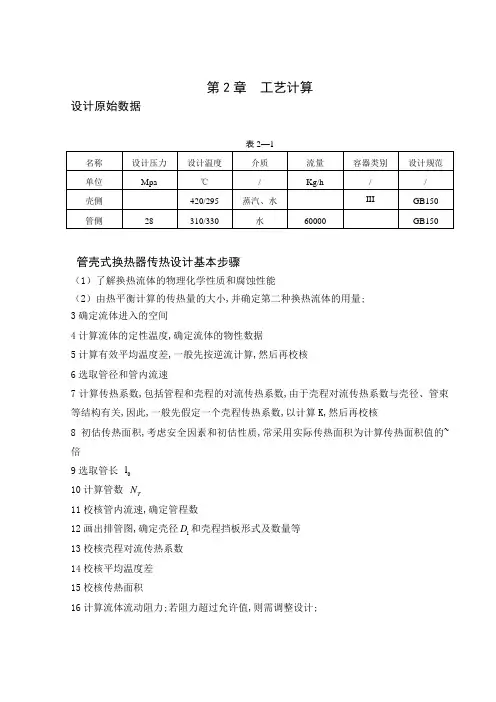

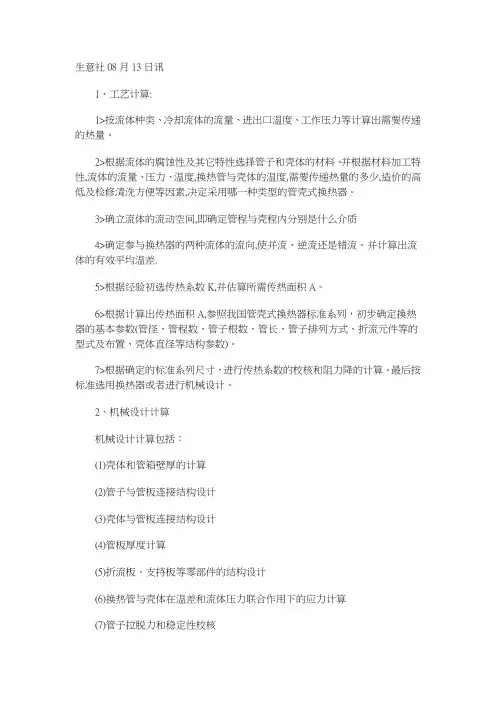

第2章工艺计算 2.1设计原始数据 表2—1 2.2管壳式换热器传热设计基本步骤 （1）了解换热流体的物理化学性质和腐蚀性能 （2）由热平衡计算的传热量的大小，并确定第二种换热流体的用量。 （3）确定流体进入的空间 （4）计算流体的定性温度，确定流体的物性数据 （5）计算有效平均温度差，一般先按逆流计算，然后再校核 （6）选取管径和管内流速 （7）计算传热系数，包括管程和壳程的对流传热系数，由于壳程对流传热系数与壳径、管束等结构有关，因此，一般先假定一个壳程传热系数，以计算K，然后再校核 （8）初估传热面积，考虑安全因素和初估性质，常采用实际传热面积为计算传热面积值的1.15~1.25倍 l （9）选取管长 （10）计算管数 N T （11）校核管内流速，确定管程数 （12）画出排管图，确定壳径 D和壳程挡板形式及数量等 i （13）校核壳程对流传热系数 （14）校核平均温度差 （15）校核传热面积 （16）计算流体流动阻力。若阻力超过允许值，则需调整设计。 2.3 确定物性数据 2.3.1定性温度 由《饱和水蒸气表》可知，蒸汽和水在p=7.22MPa、t>295℃情况下为蒸汽，所以在不考虑开工温度、压力不稳定的情况下，壳程物料应为蒸汽，故壳程不存在相变。
