斜拉桥平行钢丝拉索的安装规定
【学员问题】斜拉桥平行钢丝拉索的安装规定？
【解答】1）宜根据塔高、布索方式、索长、索径、索的刚柔程度、起重设备和施工现场状况等综合选择安装方法。
2）安装前应根据索长、索重、斜度和风力等因素，计算其安装过程中锚头距索管口不同距离以及锚头带锚环时的牵引力，以综合选择架设方案和设备。
3）施工中不得损伤索体保护层和索端锚头及螺纹，不得堆压弯折索体。
（1）不得用起重钩或容易对索体产生集中应力的吊具直接挂扣拉索，宜用带胶垫的管形夹具尼龙吊带或设置多吊点起吊。
（2）放索时索体应在柔软的滚轮或皮带输送机上拖拉，并应控制索盘的转速，防止转速突变或倾覆。
（3）应在管口处设置对中控制的力点或限位器调控，以防止锚头和索体穿入塔、梁索管时的偏位和损伤。
（4）安装过程中锚头螺纹应包裹，及时清除拉索的包护物。拉索防护层和锚头损伤应及时修补并记入有关表格存档以便跟踪维护。

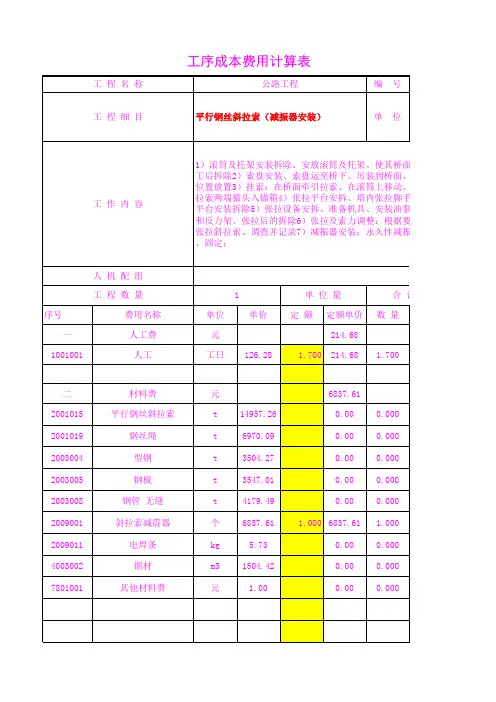

4）施工中，拉索抗振的约束环和减振器未安装前，必须确保索管（特别是梁上索管）和锚端的防水、防腐和防污染。施工过程中应设置临时减振设施。
3.9.1概述 本桥主桥采用双塔单索面斜拉桥，主跨120m，边跨70m。斜拉索采用钢绞线，每束拉索由31根φj15.25mm镀锌钢绞线组成，标准强度R b y=1860Mpa，最大索力控制在3230KN左右，两端采用钢绞线拉索锚具。斜拉索在主梁上的纵向基本间距为5m，纵立面上的每根斜索由横桥向并排两根组成，横向间距为 1.0m，塔上竖向间距为2.33m，索与梁的水平夹角为25°，斜拉索在塔顶连续通过鞍座，两侧对称锚于梁体。每个塔上设有8对32束斜拉索，全桥共64束。 3.9.2斜拉索安装工艺流程图。
3.9.3 斜拉索制作 斜拉索是斜拉桥的生命线，其制作的质量至关重要。斜拉索的制作由专业厂家完成，其具体工艺要求如下： 3.9.3.1 镀锌钢丝 3.9.3.1.1斜拉索采用标准强度为1860Mpa的Φj15.25mm镀锌钢绞线制作。将其断面排成正六边形或缺角六边形，且进行大捻距轴心左旋扭绞。斜拉索采用双重防腐措施，每股镀锌钢绞线外包裹PE，钢绞线外套PE管，这样大大减少了斜拉索松散的可能性。位于索鞍处的钢绞线为裸索，也采取相应的防腐措施。进货验收时应对材料制作方法、机械性能、尺寸及允许偏差、加工成品和表面要求、试样数量、质量证明书、包装和标准等进行检查。 3.9.3.1.2检验规则 a、检验分类 产品检验分为出厂检验和型式检验 出厂检验 可由生产厂的质量检验部门在日常生产中进行也可由用户指定的第三方代理机构进行。生产厂家的质量检验部门或第三方代理机构应出具每批产品的检验报告，作为该批产品的质量依据。 型式检验 凡属下列情况之一者，应进行型式检验： a）原料、工艺等有较大改变时； b）生产设备改造后或生产过程中设备发生较大故障时；
目录 1 总则 (1) 第1.1条编制依据 (1) 2 斜拉索有关材料的验收 (1) 第2.1条验收标准及项目 (1) 第2.2条验收项目 (1) 1技术资料 (1) 2斜拉索的外观检验 (1) 3 主要机具设备 (1) 第3.1条主要机具设备表（单塔） (1) 4 挂索工艺流程及工艺措施 (2) 第4.1条梁端牵引 (2) 第4.1条塔端牵引 (2) 第4.3条挂索方案的选择 (2) 1 塔部安装方法 (2) ⑴吊点法 (2) ⑵吊机安装法 (2) ⑶分步牵引法 (3) 2 梁部安装方法 (3) ⑴吊点法 (3) ⑵拉杆接长法 (3) 3 挂索牵引索力计算 (3) 第4.3条斜拉索挂设 (3) 1 挂索设备 (3) 2缆索起吊和放盘 (3) 3缆索挂设准备工作 (4) 4缆索挂设 (5) ⑴挂设步骤和方法 (5) ⑵挂设技术要求 (6) 5缆索张拉 (6) ⑴总体规定 (6) ⑵牵索张拉 (6) 6 永久索张拉 (7) ⑴牵索体系转换 (7) ⑵张拉永久索至设计索力 (7) 7 索力控制与调整 (7) ⑴索力测量 (7) ⑵索力控制措施 (7) ⑶索力调整 (8) 5 缆索挂设常见质量通病的预防和控制措施 (8) 第5.1条缆索外观质量控制措施 (8) 1 PE护套的防护 (8) 2 锚头防护 (9) 第5.2条索力张拉与调整精度的预防和控制措施 (9) 6 安全措施 (9) 第6.1条安全措施 (9)
平行钢丝索挂设施工工艺 1 总则 第1.1条编制依据 1《公路桥涵施工技术规范》（JTJ041-2000）； 2《铁路桥涵施工规范》（TB10203-2002）； 3《斜拉索设计、试验与安装条例》（美国后张协会斜拉桥委员会1993年3月）； 4已建斜拉桥平行钢索挂设施工经验。 2 斜拉索有关材料的验收 第2.1条验收标准及项目 成品斜拉索应组织验收，验收依据《斜拉桥热挤聚乙烯高强钢丝拉索技术条件》(GB／T18365-2001)、《公路斜拉桥设计规范》（JTJ207-96）、《铁路桥涵设计规范》（TBJ2-2000）进行。 第2.2条验收项目 1技术资料 每根斜拉索的质量保证书，以及各项例行检查结果。例行检查内容包括 ⑴钢丝的质量保证单或合格证及索厂的抽检结果。 ⑵聚乙烯护套料的质保单或合格证。 ⑶冷铸锚的检验报告或合格证（包括零部件探伤报告）。 ⑷每根索冷铸填料试件的抗压强度在常温下应达到147Mpa。 ⑸斜拉索在设计温度，零应力下的直线长度，其误差在规范允许值范围内。 ⑹斜拉索的超张拉值符合规范要求，且冷铸锚分丝板内缩值应≤6mm。 ⑺每种规格型号的斜拉索均应有一根在超张拉后作弹性模量试验，且其值≥1.9×105 Mpa。 ⑻包装完好，标示牌上字迹清楚，填写内容齐全。 2斜拉索的外观检验 ⑴外观面良好，不应有深于1mm的划痕。 ⑵两端冷铸锚外表不得有损伤，螺纹不得有任何碰伤，锚圈和锚杯能自由旋合。 3 主要机具设备 第3.1条主要机具设备表（单塔）
转体斜拉桥斜拉索主要施工方法 1.1施工准备 1.1.1成品索的检验 斜拉索出厂前按设计要求，对斜拉索有关性能进行检验。 斜拉索到达现场后，查验并索取每根成品索的质量保证书（质量保证书含本批交货的数量、质量及各种检验结果）；如果进行了非常规试验，需提供检验报告。 1.1.2索导管的处理 斜拉索锚头外径与索套管的内径相差很小，挂索时极易产生位置偏差，从而造成锚头外螺牙和斜拉索PE保护套的损伤，因此斜拉索挂设前应对塔、梁端的索套管进行全面的检查，对索套管内的焊渣、毛刺等进行打平磨光。 1.2 斜拉索上桥和桥面水平运输 根据斜拉索安装计划，斜拉索制造厂将验收后待交付的斜拉索陆路运输运至适当位置。斜拉索采用汽车吊提升上桥面置于卧式放索机上，吊装时为了避免对斜拉索外包PE的伤害，采用大直径纤维绳、或直接使用10t软吊带进行吊装。 1.3 斜拉索的塔端挂设及桥面展开 7~8#索长度比较短，塔端挂设完成后斜拉索已基本展开，
直接采用塔吊提升剩余斜拉索即可完成桥面展开。1~6＃索稍长，需采用以下步骤进行桥面展索。 1）7~8#索的塔端挂设方法（硬牵引） 具体步骤： 具体步骤： 第一步：塔吊提升锚头，同时转动放索机，放松斜拉索，当塔吊将塔端锚头提升一定高度后，缓慢落钩将塔端锚头置于锚头小车上。 第二步：在塔端锚头处安装内衬套和张拉杆以及在合适位置安装索夹，连接塔吊。 第三步：塔内下放牵引绳，将其与张拉端头连接。 第四步：塔内牵引绳与塔吊做到同步起吊，塔吊提供主动力，同时与塔内牵引绳协助调整张拉杆及斜拉索前端角度，塔内进行临时锚固，将螺母至少拧上三牙以上，塔吊松钩，拆除连接夹具。 2）1~6#索的塔端挂设及桥面展开（软牵引） 具体步骤如下： 第一步：塔吊提升锚头，同时转动放索机，放松斜拉索，当塔吊将塔端锚头提升一定高度后，缓慢落钩将塔端锚头置于锚头小车上。 第二步：在塔端锚头处安装软牵引装置以及在合适位置安装索夹，连接塔吊。

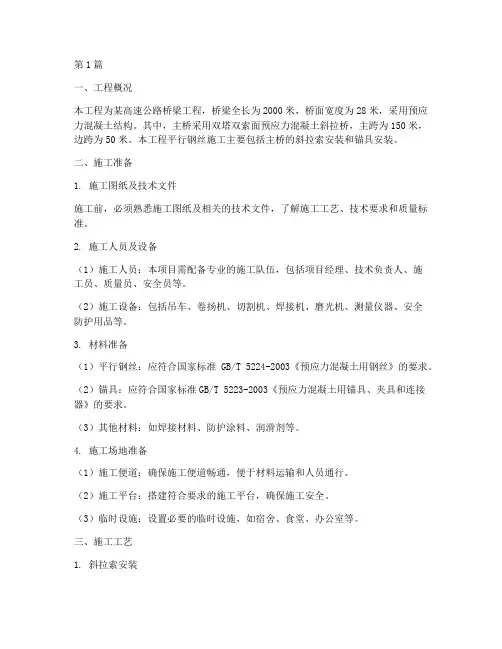

第三篇 平行钢丝斜拉索施工
第一章总则 1.0.1编制依据 1．《公路桥涵施工技术规范》（JTJ041-2000）; 2．《铁路桥涵施工规范》（TB10203-2002）; 3．《斜拉桥热挤聚乙烯高强钢丝拉索技术条件》（GB/T18365-2001）； 4．已建斜拉桥平行钢丝索挂设施工经验。 1.0.2适用范围 本工艺针对采用牵索挂篮悬浇混凝土主梁的平行钢丝索挂索施工而编制，对其它形式桥梁的平行钢丝索挂索施工可参考使用。 1.0.3斜拉索分类及组成 平行钢丝索由专业缆索生产厂家制成成品斜拉索，经卷盘后运至施工现场挂设、张拉。成品斜拉索一般由索体及其两端的冷铸锚（主要包括锚杯、锚圈、连接筒和盖板）组成，索体由紧密排列并经左旋扭绞的钢丝束、束外缠绕细钢丝或纤维增强聚脂带、外挤聚乙烯护套形成。根据钢丝的不同直径和根数分为不同规格型号的斜拉索，冷铸锚应与拉索型号相匹配。斜拉索具体规格型号见《斜拉桥热挤聚乙烯高强钢丝拉索技术条件》（GB/T18365-2001）附录。 1.0.4斜拉索验收 1．验收标准 成品斜拉索应组织验收，验收依据设计图纸、《斜拉桥热挤聚乙烯高强钢丝拉索技术条件》(GB／T18365-2001)、《公路斜拉桥设计规范》（JTJ207-96）等相应规范或标准。 2．验收项目 1）技术资料 每根斜拉索的质量保证书，以及各项例行检查结果。例行检查内容包括： （1）钢丝的质量保证单或合格证及索厂的抽检结果。 （2）聚乙烯护套料的质保单或合格证。
（3）冷铸锚的检验报告或合格证（包括零部件探伤报告）。 （4）每根索冷铸填料试件在常温下的抗压强度合格报告。 （5）斜拉索在设计温度，零应力下的直线长度，其误差在规范允许值范围内。 （6）斜拉索的超张拉值符合规范要求，且冷铸锚分丝板内缩值应≤6mm㎜。 （7）每种规格型号的斜拉索均应有一根在超张拉后作弹性模量试验，且其值≥1.9×105 MPa。 （8）包装完好，标示牌上字迹清楚，填写内容齐全。 2）斜拉索的外观检验 （1）外观面良好，不应有深于1mm的划痕。 （2）两端冷铸锚外表不得有损伤，螺纹不得有任何碰伤，锚圈和锚杯能自由旋合。 第二章斜拉索挂设 2.1 挂索方案 2.1.1挂索方案的选择 斜拉索是斜拉桥上部结构连接塔、梁的构件，它将主梁上的荷载传给主塔，与塔、梁的连接受它们的结构特点影响，挂索方法一般服从于全桥上部结构施工的总体方案和步骤安排。除塔、梁同步作业的情况外，斜拉桥主梁的安装大多是在主塔完成后进行的，斜拉索的安装一般是与主梁施工同步进行，挂索方法主要受主梁施工方案的影响。不同结构形式的主梁有各自不同的施工方法，对挂索施工有不同的要求。因此，挂索只能根据主梁施工的总体要求来选择其施工方案。 斜拉索锚固于塔、梁上。为满足斜拉索的锚固和安装要求，塔、梁锚点处需提供一定的安装及操作净空。但有时因结构构造的原因，施工净空受到限制或一端根本无法提供施工操作条件时，则挂索方法就需根据实际情况进行调整，选择合适的挂索设备来满足施工要求，并解决结构尺寸条件的限制，取得尽可能高的使用效率。常用的挂索施工方案一般有三种： 1．先装梁端，再牵引安装塔端 这种挂索方法常用于主梁为预制安装或梁端没有操作条件、而塔端有操作净空的斜拉桥。因施工方法简捷明了，挂索设计也相对较简单。一般情况下，为获得较高的施工效率，塔端需安装大吨位的电动卷扬机、滑车组和张拉设备等。同时，为提供施工方便，塔上还需安装临时牵引锚固件、转向滑车、脚手架等一系列施工辅助件。施工作业大多在塔上进行，高空作业较多。 挂设原则是：先利用塔上起吊设备将缆索锚头提升到距塔上索道管一定高度，再将梁端缆索锚头安装到位，最后塔端锚头利用软、硬牵引装置牵引到位。 工艺流程：安装固定放索系统及转向滑车→放索→塔端安装张拉杆与起吊夹具→塔上起吊设备提升塔端锚头至一定高度→继续放索，梁端利用卷扬机牵引梁端锚头到位→利用接长杆将斜拉索与牵索挂篮联结→塔端利用牵引杆牵引塔侧锚头到位→张拉牵索索力→浇注主梁混凝土、张拉预应力→进行体系转换→分级、对称张拉至设计索

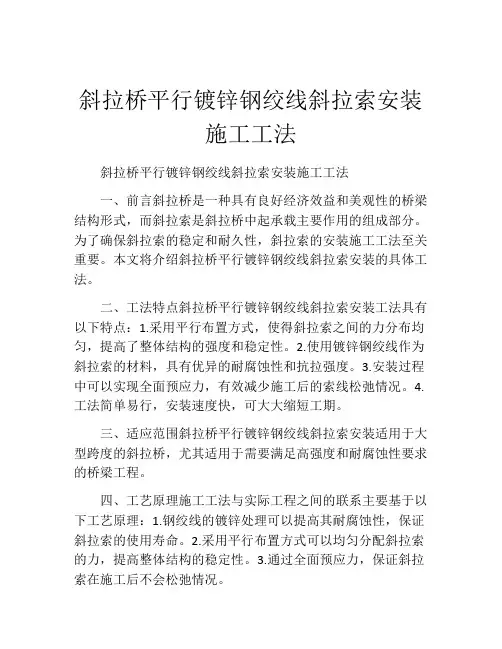

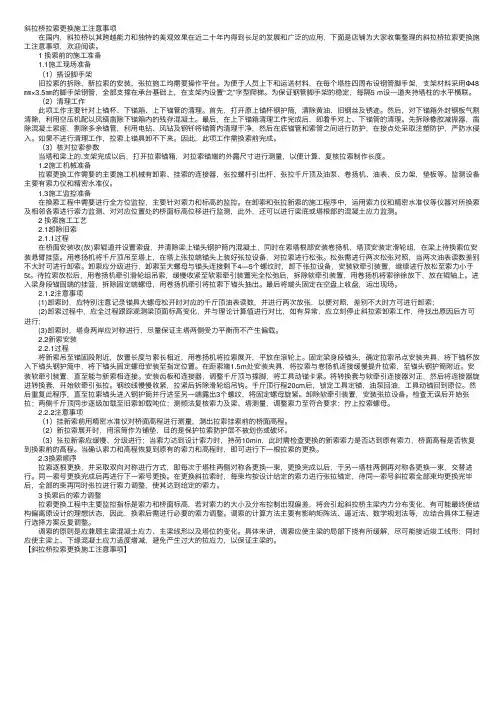

斜拉索安装施工及调索监控施工工艺工法 (QB/ZTYJGYGF-QL-0603-2011) 桥梁工程有限公司静国锋罗孝德 1前言 1.1工艺工法概况 斜拉索是一种柔性拉杆，是斜拉桥的主要受力构件之一。目前国内外斜拉桥所用的斜索主要采用经过多种防腐处理制作的高强平行钢丝和平行钢绞线两种形式。无论是平行钢索或平行钢绞线索在安装过程中所要遵循的基本原则是：在保证斜拉索安装质量、安全的前下，所采用的安装方法、程序、工艺及动力牵引系统力求做到简单、方便、易操作。 拉索结构体系分为三个主要部分。①锚固部分：分为张拉端锚固和固定端锚固，均由锚杯、锚圈、锚垫板和防护罩组成；②过渡部分：由钢导管、减震器、防水罩组成；③中间部分：由高强钢丝、玻璃丝带、PE防护、缠包带等组成。 图1斜拉索结构示意图 1.2工艺原理 斜拉桥索塔两侧是对称的斜拉索，通过斜拉索将索塔主梁连接在一起。左右一一对称，这两根斜拉索受到主梁的重力作用，对索塔产生两个对称的沿着斜拉索方向的拉力，根据受力分析，左边的力可以分解为水平向向左的一个力和竖直向下的一个力；同样的右边的力可以分解为水平向右的一个力和竖直向下的一个力；由于这两个力是对称的，所以水平向左和水平向右的两个力互相抵消，最终主梁的重力成为对索塔的竖直向下的两个力，传给了索塔下面的桥墩。 2工艺特点 斜拉索挂设与张拉是斜拉桥施工的关键所在。斜拉索采用平行钢绞线拉索，索体由多股无粘结高强度平行镀锌钢绞线组成，外层由双层同步挤压成形双螺旋线HDPEF套管防
护。在锚固区，钢绞线有PE导管组件防护，其端部浸泡在油脂中。钢绞线采用单根穿索、单根张拉、单根测试检查，并可以进行单根钢绞线调索和更换。 3适用范围本工艺适用于所有的预应力混凝土斜拉桥成品斜拉索的施工。 4主要技术标准《斜拉桥换索设计与施工规程》DB 37/T 1312 《公路桥涵钢结构以木结构设计规范》JTG D60 《公路桥涵施工技术规范》JTG/TF50 5施工方法 平行钢绞线斜拉索采用单根PE镀锌钢绞线安装、单根张拉、单根调索、单根换索的施工方案。为保证其施工索力准确、方便、快捷，需采用数显或数控张拉设备，应选择专业队伍进行施工。 施工控制采取标高与索力双控，施工期间主梁拼装标高允许偏差不大于5mm，桥轴线偏差不得大于5mm施工阶段控制标高允许偏差不大于土20mm主梁上下游控制标高允许偏差不大于土10mm斜拉索张拉力允许偏差不大于土2.5%,且不得大于50kN。 张拉斜拉索用千斤顶必须配备经过校核的测力传感器，正常情况下每施工四对斜拉索，必须对张拉千斤顶以及传感器进行标定，并测量一次索塔塔顶偏位。 6工艺流程及操作要点 6.1 施工工艺流程 斜拉索安装施工时防止PE防护套受损的措施和施工中确保防止索导管和锚头进水的措施是本项目施工的重点。工艺流程见图2
斜拉桥斜拉索施工工艺流程及作业指导 1.目的 明确斜拉桥斜拉索施工作业工艺流程、操作要点和相应的工艺、质量标准,指导、规范桩基成孔作业. 2.编制依据 (1)《斜拉桥施工图设计-拉索结构施工图设计》； (2)《公路桥涵施工技术规范》（JTJ041-2000）； (3)《公路斜拉桥设计规范》（试行）JTJ027-96； (4)《斜拉桥热挤聚乙烯高强钢丝拉索技术条件》GB/T18635-2001； (5) 斜拉索安装的相关技术资料； (6)《公路斜拉桥设计细则》（JTG/TD65-1-2007）. 3.适用范围 适用于斜拉桥高强平行钢丝成品索配合对称悬灌主梁施工的斜拉索施工. 4.技术准备 4.1内业准备 （1）开工前组织技术人员认真审核施工设计图纸和有关设计资料,澄清有关技术问题,熟悉规范和技术标准,编制斜拉桥斜拉索实施性施工组织设计,制定施工安全保证措施,提出应急预案. （2）从事起重机械作业、登高架设作业、机动车辆驾驶等特种作业的人员必须持有特种作业证.对所有施工人员进行岗前技术培训,作业前进行技术交底. 4.2外业准备 4.2.1施工前检查工作 （1）对已施工完成的塔柱和主梁段进行检查,并将检查结果报监理工程师进行审核,合格后方能进行斜拉索作业施工. （2）在锚垫板上放出孔道口十字中心线,以便对中,如若锚头安装偏位会造成锚头外螺纹与孔口磨擦,影响斜拉索张拉力精度. （3）对施工所用的平行钢丝斜拉索、斜拉索锚具生产厂家进行调查,选用供货商.成品索进场后根据质保单进行严格查验,检查锚具,PE在运输过程中是否有损伤,如有损伤,及时采取修理措施并妥善保管；检验并核对成品索合同内的质量证明文件等是否齐全完整.对需要进行试验和检验的项目要按规定进行试验和检验,确保工程材料的质量和数量满足设计、规范和施工的要求.
中铁大桥局股份有限公司郑州中心区铁路跨线桥二标段项目经理部 作业指导书 单位：技术室2009年9月日编号： 作业项目名称斜拉索安装、张拉施工 作业单位斜拉索施工作业队 作业负责人 作业主要内容：斜拉索安装、张拉 主要工程数量：60根斜拉索 作业要求： 见附后《斜拉索施工作业指导书》 收到签字： 编制：复核：负责人：

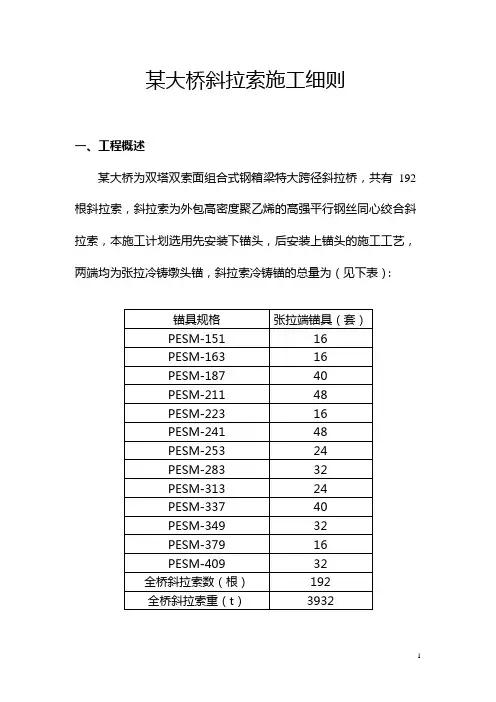

郑州市中心区铁路跨线桥 斜拉索安装、张拉施工作业指导书 一、编制依据 1、《公路桥涵施工技术规范》（JTJ041-2000） 2、《中铁二院郑州市中心区铁路跨线桥斜拉索设计图》 3、《塔吊使用说明书》 4、《郑州市中心区铁路跨线桥工程施工组织设计》 二、概况 郑州市中心区铁路跨线桥主桥工程为双塔单索面三跨预应力混凝土斜拉桥，跨径组合为106＋248＋106m，全长460m。主塔斜拉索按扇形布置，每塔共有15对，编号从塔底往上依次编号为1至15号，分2、3#墩及东西两侧。索塔上拉索交错锚固，索距为2.8m～4.7m不等。全桥共设120根斜拉索，斜拉索采用PES7-253 、PES7-283、 PES7-265、PES7-301等四种规格。整股钢丝用高强缠包带缠紧后外挤双层双螺旋线护套，钢丝的抗拉标准强度Rby=1670MPa，最长索138.978m，最短索26.181m，单根索最大重量12.78t（索重），两端均采用张拉冷铸锚具。张拉端设在主塔端，同一编号斜拉索要求四根索同时对称张拉。 斜拉索参数表 1-1 西塔边跨斜拉索技术参数（表一） 索号规格精下料长 度（m） 索长 （m） 单根索重（t） 塔端戴平帽梁端戴到设 计位置时牵引力（t） XBS1 PESC7-253 26.757 27.071 3.030 2.907 XBS2 PESC7-265 35.681 35.995 3.987 5.244 XBS3 PESC7-265 44.494 44.808 4.739 8.096 XBS4 PESC7-265 52.862 53.176 5.454 11.470 XBS5 PESC7-283 61.381 61.735 6.532 16.050 XBS6 PESC7-283 69.851 70.205 7.300 21.420 XBS7 PESC7-301 76.747 77.101 8.434 26.350 XBS8 PESC7-301 83.625 83.979 9.095 31.680
YF-ED-J4604 可按资料类型定义编号 斜拉索施工安全操作规程 实用版 In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment. （示范文稿） 二零XX年XX月XX日
斜拉索施工安全操作规程实用版 提示：该操作规程文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的，相关人员在办理业务或操作设备时必须遵循的程序或步骤。下载后可以对文件进行定制修改，请根据实际需要调整使用。 1 一般规定 1.1 参加斜拉索施工人员必须进行安全技术交底，熟知挂索施工的程序。并按高空作业的要求戴好安全帽，系好安全带，水上作业穿好救生衣。严格执行各自岗位及设备的安全操作规程。 1.2 参加斜拉索施工的特殊工种人员必须要培训合格并持有效特种作业人员操作证，方能上岗操作，指挥人员与操作人员距离较远时必须用对讲机联系。 1.3 斜拉索桥面展开时，操作人员应保
持与索体1米以上的距离，防止斜拉索的扭力作用，导致索体翻转伤人。 1.4 在不良气候条件下，如暴雨或风力达6级以上时，停止斜拉索高空作业。 1.5 严格遵守高空作业操作规程；为防止使用的工具不慎掉落，需要对工具绑上防落绳，并系于身边。 1.6 高空所有施工走道均设置拦杆及安全网，所有悬吊作业均采用封闭式吊篮。 1.7 斜拉索起吊、挂设提升、牵引、压锚等所有施工过程中，斜拉索吊点或拉伸受力点必须采用大直径纤维绳或与索直径配套的专用夹具捆绑或夹索，索夹内应垫10mm厚保护橡胶皮。索夹螺栓应按指定紧固力进行紧固。不得采用钢丝绳等硬性绳索捆绑、提吊斜拉索。
斜拉桥斜拉索施工方案 1、概况 该桥斜拉索采用填充型环氧涂层钢绞线斜拉索，塔上设置张拉端，梁下为锚固端；每侧主塔设12对斜拉索，全桥共24对斜拉索，其规格为15-27、15-31、15-34、15-37、15-43、15-55、15-61共7种，斜拉索采用平行钢绞线斜拉索体系。斜拉索由固定端锚具、过渡段、自由段、HDPE护套管、张拉端锚具及索夹、减振器等构成。 2、斜拉索施工工艺 本工程主梁采用前支点挂篮悬臂现浇施工，斜拉索挂索方式与支架现浇和后支点挂篮施工有所不同，需在挂篮上设置索力转换装置。其基本工艺流程详见附《表3 施工工艺框图》。 3、斜拉索施工准备 （1）、施工前准备工作 施工前准备工作包括：施工平台、施工机具的准备；施工人员的工作分配；斜拉索锚具的组装和安装；HDPE外套管的焊接等。 ①、施工平台准备 斜拉索挂索施工前，在主塔和箱梁处设置施工平台，以方便施工人员操作。主塔施工处在塔内、外均设置施工平台，箱梁处施工平台设置在挂篮上。施工平台的搭设满足施工要求，并采取适当的安全措施，确保人员和设备的安全可靠。 ②、施工机具准备 正式施工前，所有施工机具就位。张拉用千斤顶、油泵和传感器经过有资质的第三方进行配套标定。因本工程斜拉索规格较大，采用机械穿索方式进行挂索施工，双塔双索面同时施工时，主要施工设备清单如下。
③、施工人员分配 为有效安排斜拉索施工的各环节，统一协调指挥，斜拉索施工前，需进行人员的工作分配。按本工程双塔双索面斜拉索同时施工的要求，每个索面需进行如下主要人员及岗位配置。 备注：HDPE管焊接和锚具组装安装在挂索前完毕，张拉工和穿索工经过培训后可上岗操作； ④、斜拉索锚具组装和安装 斜拉索各部件单独包装运输，现场组装。 斜拉索挂索前，对锚具进行组装和安装。对于张拉端锚具，将固定端锚板与密封装置组装好，旋上螺母后安装于箱梁上混凝土锚块处，并临时将其与锚垫板固定。对于张拉端锚具，将锚板与密封装置组装好后安装与塔内钢锚箱的锚固端处，并临时将其与锚垫板固定。安装张拉端和固定端锚具时，在锚具上做好标记，确保上下锚具孔位严格对应一致。 ⑤、HDPE管焊接 HDPE外套管为定尺生产，其标准长度一般为6m/根或9m/根。斜拉索挂索施工前，将标准长度的HDPE管焊接成设计长度，采用热熔焊接机进行HDPE 管的焊接。 4、钢绞线穿索张拉 (1)、HDPE管吊装 ①、准备工作 依次将防水罩、延伸管套到HDPE管上，安装临时抱箍，并穿入首根钢绞线。 将带法兰的延伸管套到塔柱端的HDPE外套管上，直至大约1.5m的外套管

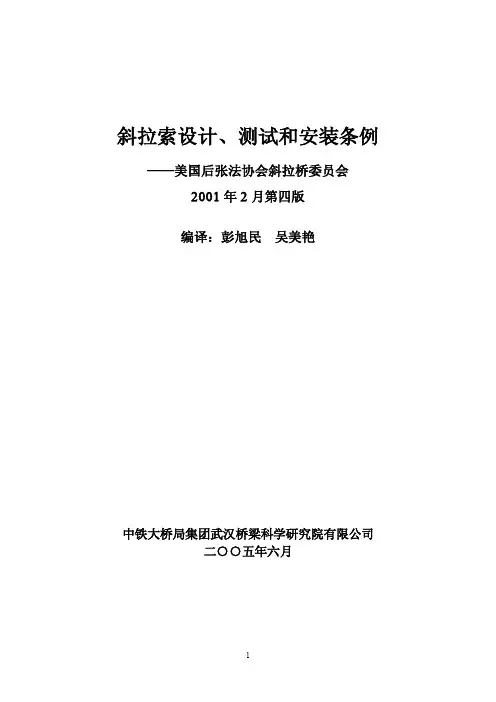

斜拉索设计、测试和安装条例——美国后张法协会斜拉桥委员会 2001年2月第四版 编译：彭旭民吴美艳 中铁大桥局集团武汉桥梁科学研究院有限公司 二○○五年六月
1.0适用范围 本条例适用于以预应力平行钢丝、钢绞线、钢筋作为主要受拉构件的的斜拉桥拉索的设计、试验与安装。条例仅适用于超静定斜拉桥的拉索。建议本条例与观点近似的《荷载与抗力系数设计：桥梁设计技术规范》（美国州际高速公路和运输协会——AASHTO，第S版）结合使用。 本版将取代所有以前的版本。若若未规定专门的有效期，标准和规范应当参照最新版本。 C.1.0适用范围 注释：本条例一般不涉及斜拉桥的设计，而仅限于作拉索的设计、检测、试验和安装的依据。本条例不包括利用螺旋状的或闭式卷制的钢绞线、钢丝绳制成的斜拉索。 超静定斜拉桥是指设计上单根斜拉索失效不会导致严重的结构损伤或整个桥梁破坏的桥梁。本条例是在典型的美国施工合约公共部分的基础上起草的，公共部分由互异且独立的三方组成，分别是： 业主方（政府或公众机构） 设计方（工程师） 承包方（桥梁建设者） 完善的程序反映了组织及合同的权威性。在别处，合同管理可能不同，同样地，在设计施工项目上，合同管理也会不同。 本条例应由具有斜拉桥设计资质的专业工程师来完成。本条例未规定的设计程序，其他方法设计出相同安全及工作性能的方案也是可行的，但必须满足本条例。 1.1参考标准和规范 1.1.1美国高速公路和运输协会（AASHTO） AASHTO《荷载与抗力系数设计：桥梁设计技术规范》－SI制 1.1.2美国检测与材料协会（ASTM） 1.1.3美国焊接协会（AWS） 1.1.4加利福尼亚运输部（CALTRANS）1.1.5联邦高速公路管理局(FHWA) 1.1.6国际预应力协会（FIP） 1.1.7后张法协会（PTI） 1.1.8SSPC:保护涂层协会 2.0名词术语 2.1名词 锚具（套筒）——指用来夹持张拉产生的索力并将该力传递至桥梁的上部结构或塔身的所有材料以及组装件。对张拉端锚具和锚固端锚具应区别对待。 锚固长度——锚固斜拉索张拉元件的锚具内斜拉索的长度，包括张拉设备直接连接的锚固元件和楔形锚或其它MTE锚后面的无应力钢绞线的斜拉索长度。 护套——在MTE外防止共受腐蚀的外覆层。护套可以通过物理、化学或两种方法结合来提供防腐保护。 填充剂——保护MTE免受雨水侵蚀的填料或涂层。
斜拉索张拉施工技术分析 发表时间：2017-07-26T15:55:02.497Z 来源：《基层建设》2017年第10期作者：胡涛刘宸安[导读] 摘要：重庆高家花园大桥为双塔双索面混合梁斜拉桥，主跨为钢箱梁结构，边跨为预应力混凝土箱梁结构 中交一公局第三工程有限公司 摘要：重庆高家花园大桥为双塔双索面混合梁斜拉桥，主跨为钢箱梁结构，边跨为预应力混凝土箱梁结构，施工时斜拉索索力技术要求高、难度大。本文介绍了斜拉索张拉过程中索力控制的技术要点，以及采取的施工质量控制措施。 关键词：高家花园大桥斜拉索索力控制 1.工程概况 重庆高家花园大桥是轨道交通环线跨越嘉陵江的一座轨道交通专用斜拉桥，也是轨道交通环线主要节点性工程之一。索塔设计为H 形，索塔高139.5m；塔梁分离，半漂浮体系。索塔由下至上依次分为墩柱、下塔柱、中塔柱和上塔柱，主跨为钢箱梁结构，边跨为预应力混凝土结构。全桥斜拉索设计为52对，塔端索间距为6.15m，中跨钢箱梁端索间距为12m，边跨混凝土箱梁端索间距为8m。（斜拉索布置 见图1-1 主桥总体布置图） 2.斜拉索设计与施工特点 2.1 斜拉索设计 主桥为双塔双索面混合梁斜拉桥，全桥共52对斜拉索。边跨为砼箱梁，中跨采用钢箱梁。斜拉索在中跨主梁上的纵向标准索距为12m。在边跨的标准索距为8m。塔侧第一对斜拉索在主梁上的锚固点距主塔中心线边跨、中跨分别为14.5m和20m。拉索采用外包单层黑色HDPE填充型环氧涂层钢绞线拉索及相应的配套锚具，标准强度fpk=1860MPa，弹性模量为Ep=1.95*105MPa；公称直径Φs15.2mm，张拉力按照0→10%～15%σcon（开始计入伸长量，预紧张拉）→80%σcon→100%σcon（持荷五分钟，保证环氧钢绞线应变充分）进行控制。 2.2 斜拉索张拉施工特点 本桥边跨每道斜拉索52根钢绞线，中跨每道索45根钢绞线，采用单根斜拉索的钢绞线均逐根挂索完成后随即用单根千斤顶进行单端张拉的方法进行施工。环氧钢绞线张拉采用伸长量和索力双控措施，以索力为主，以伸长量为辅并且需要兼顾中跨钢箱梁顶面标高。施工过程中必须保证两个塔支均匀同步张拉，严格控制张拉力精度，保证索力及中跨钢箱梁顶标高等各项指标满足设计要求。 3.斜拉索张拉施工 3.1准备工作及注意事项 （1）提前对千斤顶以及油表进行标定； （2）每一次张拉前根据顶与表的编号核对千斤顶与油表，确保顶与表的对应使用； （3）张拉前需检查好千斤顶及油表，确保千斤顶不存在泄压情况能正常工作、油表使用前是归零状态； （4）张拉前对作业人员进行必要的技术、安全和环保交底； （5）张拉过程中千斤顶前方禁止人员停留，防止钢绞线崩断伤人； （6）张拉过程中出油要慢，有异常响声马上停止，检查无恙后再继续作业； （7）油缸行程最多出到18cm，防止千斤顶崩坏伤人； 3.2张拉过程中质量控制 在斜拉索安装过程中，整体张拉时由于索力变化较快，易对桥梁结构造成冲击，对全桥的受力的情况影响较大，为保证该过程平稳，减少施工风险，结合本桥的实际情况，采用单根钢绞线分级、对称张拉的工艺。斜拉索的张拉对桥塔和主梁起着至关重要的作用，所以在张拉的过程中必须严格控制好各个环节的施工质量，确保张拉各项指标满足设计要求。
技术交底书技术交底书
斜拉索布置图（一半） 3.2总体施工方案及工序流程 1、总体施工方案：斜拉索在对应的箱梁节段预应力张拉完成后对称挂设、张拉。挂索采用塔吊辅助完成挂索，梁段挂锁在塔吊敷设区域采用塔吊辅助完成挂索(1-2#索),其他索采用桥面卷扬机牵引梁端锚头入索套管。 2、工艺流程： 斜拉索制作运输→索上桥面→展索→挂设→张拉→索力检测→调整及减振装置安装等工序。
工艺流程图 施工方法及各工序操作要点 斜拉索及锚具制造及运输 斜拉索及成套锚具由柳州欧维姆厂家负责生产，进场后应即刻组织监理及实验部门对成品拉索进行外观检查和质量合格文件检查。拉索应下垫上盖，HDPE管道不能存放在靠近热源处，最高温度度。 钢绞线下料 、下料场地：由于钢绞线成盘进行运输且较重，因此放料场地要求清理平整、无堆积杂物且坚实。下料时面层上铺两层帆布，以保护钢绞线HDPE护套不受损伤或弄脏钢绞线。根据最长索的下料长度，确定下料场地长宽。
HDPE圆管焊接工艺流程图 HDPE圆管焊接实体图片 3、焊接注意事项 a、PE管要按规格大小分类堆放，堆放场地要垫平，堆放高度不宜超过6层，要远离火源。用卷尺选出PE管并做好顺接标记，变形严重的PE管不能使用。 b、将PE管放上托架在PE焊机处进行对接，调整PE管位置和卡箍使PE管基本顺直。 c、刨削时压力要均衡，刨花成连续圈状，厚度均匀，才能退刀，退刀时要直进直出，不能左右摆动。退刀后进行试对，看管接缝四周是否有缝隙，如有缝隙必须重新刨削。刀片刀口钝用细砂轮进行水磨，要注意刀口的角度。 d、刨削后调整卡箍使管口接口处外圆高差小于1mm。 e、对每种规格的PE管正式焊接之前进行试焊，确定焊接参数。 f、加热时要控制温度和压力恒定，时间控制准确，同时观察熔高要符合要求。 g、加热完成后取加热板、活塞推进要在5秒钟内完成，控制好对接压力各时间，观察焊缝翻转高度5～8mm。 h、在冬天进行PE管焊接时要采取取暖措施，保障焊接温度在20℃左右，冷却时用棉纱头、挡风布对接头进行保暖。冷却接近室外温度时取出PE管，焊好的PE管堆放场地要平整，不能在PE管上堆放杂物，不能踩踏PE管，防止焊好的PE管变形。
一、编制依据 1、石环公路（省道S101）工程第一合同段（K31+230～K32+480）施工图设计文件(A册)。 2、投入的机械设备、技术力量和类似工程的施工及管理经验。 3、铁道部现行的《铁路行车线上施工技术安全规则》（TDJ412-87)。 4、《公路桥涵施工技术规范》（JTJ 041-2000）。 5、《公路工程质量检验评定标准》（JTG F80/1-2004）。 二、工程概况 石家庄市环城公路斜拉桥主桥采用独塔单索面的预应力混凝土斜拉桥，塔、梁、墩、固接体系，工程采用塔梁同时施工，交叉作业的方法。桥面以上塔高38.6米；斜拉索共8X4=32根，有151-φ7，241-φ7，共2种，最大张拉索力600吨。斜拉索锚具塔上为锚固端，梁上为张拉端，斜拉索在主梁上标准索距为8m。施工内容包括：斜拉索挂索、展索、牵引、张拉、调索、护罩安装及锚端防护等。 三、施工安排 1、施工人员进场情况 根据施工计划安排，为满足现场挂索施工需要，项目部已安排35人，成立专门的挂索作业组，负责全桥的挂索与张拉施工，各工种分配情况详见附表《挂索施工人员配备情况一览表》。 2、施工机械设备进场情况 各种设备已进场，挂索施工安排塔吊1台、转向滑车、手拉葫芦、千斤顶、张拉杆、吊点、电焊机及其它挂索设备均已全部进场完毕，并作好了施工前的准备工作，详见表《主要设备机具准备》。 主要设备机具准备：
3、施工用水、电情况 施工用水使用自建水井。 施工用电使用当地变压器接入，都满足施工要求。 4、施工材料供应 材料及缆索供应采用汽车运输，材料供应根据施工计划分期分批供应，加工件已按工期按计划加工。其它材料的供应详见附表《工程材料准备情况一览表》。 5、试验设施 现场已建有中心试验室一座，配备满足施工需要的试验设备和相应的试验人员。具有满足本工程试验的资质和能力。 6、施工计划 本桥斜拉索拟在6月20日安排进场，并于6月25日前完成验收工作，具备挂索条件。6月26日至7月31日完成斜拉索的挂设。 7、技术准备： ⑴计算、确定张拉技术参数。 ⑵张拉施工机具、设备的设计、制造、标定工作。 四．斜拉索安装施工方案 1.工程特点： 本工程主桥箱梁施工采用搭设支架立模分段浇注砼施工方法.要完成

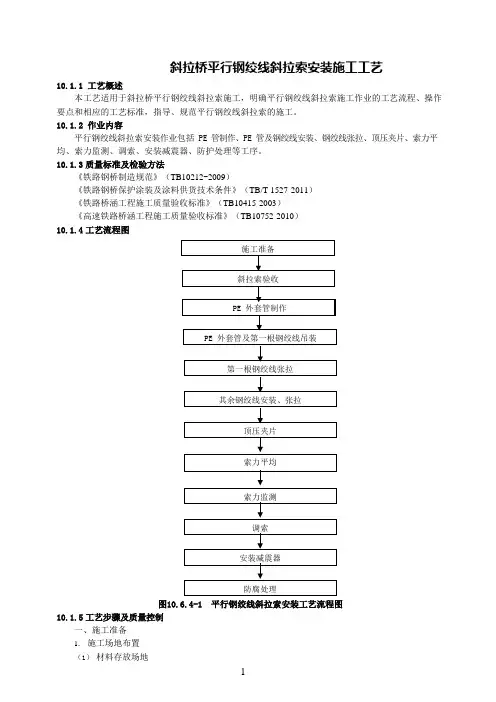

斜拉桥平行钢丝斜拉索安装施工工艺 10.1.1工艺概述 一、适用范围 本工艺适用于采用平行钢丝索的铁路预应力混凝土斜拉桥拉索安装的情况，对其它形式桥梁（如采 用斜拉索加劲的连续钢桁梁、钢箱结合梁）的斜拉索安装施工可供参考。 二、工艺特点 本工艺着重介绍安装平行钢丝斜拉索所采用的分步牵引法，即根据全桥斜拉索在安装过程中由短到长、索力递增的特点，不同阶段分别选择不同的工具---先用大吨位的卷扬机将索的一端拉出锚固面固定，然后用穿心式张拉千斤顶将索另一端先软牵引再硬牵引至张拉锚固面锚固。该法在大多数斜拉桥中采用，方便可靠。 10.1.2作业内容 平行钢丝斜拉索安装作业内容包括：准备工作、成品索验收、索盘吊装上桥、放索、缆索挂设、 缆索张拉、索力调整、索头保护及减震装置安装等。 10.1.3质量标准及检验方法 《铁路钢桥制造规范》（TB10212-2009） 《铁路钢桥保护涂装及涂料供货技术条件》（TB/T 1527-2011） 《铁路桥涵工程施工质量验收标准》（TB10415-2003） 《高速铁路桥涵工程施工质量验收标准》（TB10752-2010） 10.5.4 工艺流程图（图 10.5.4-1） 检查验收
图10.5.4-1 平行钢丝斜拉索安装工艺流程图 10.5.5工艺步骤及质量控制 一、施工准备 平行钢丝斜拉索由有资质的专业生产厂家制作为成品索，经卷盘后运至施工现场。 1.验收依据 成品索应组织验收，验收依据设计图纸及相应规范进行。 2.验收项目 ⑴技术资料 每根斜拉索的质量保证书，以及各项例行检查结果。例行检查内容包括： ①钢丝的质量保证单或合格证及索厂的抽检结果。 ②聚乙烯护套料的质保单或合格证。 ③冷铸锚的检验报告或合格证（包括零部件探伤报告）。 ④每根索冷铸填料试件在常温下的抗压强度合格。 ⑤斜拉索在设计温度，零应力下的直线长度，其误差在规范允许值范围内。 ⑥斜拉索的超张拉值符合规范要求，且冷铸锚分丝板内缩值应≤5mm。 ⑦每种规格型号的斜拉索均应有一根在超张拉后作弹性模量试验，且其值≥1.85×105 Mpa。 ⑧包装完好，标示牌上字迹清楚，填写内容齐全。 ⑵外观检验 ①外观面良好，不应有深于 1mm 的划痕。 ②两端冷铸锚外表不得有损伤，螺纹不得有任何碰伤，锚环和锚杯能自由旋合。 二、索盘吊装上桥 1.缆索在工厂生产及检验后卷盘包装成型，最大外形尺寸应满足相应的运输条件。 2.缆索经运输汽车或驳船运至工地，整盘起吊上桥。在运输和装卸过程中，要防止碰伤锚具和聚乙烯保护层。包装好的缆索应放于干燥阴凉处并遮盖，索头应架空保护，防止锈蚀。 3.缆索起吊设备吊重应大于缆索加索盘的重量，索越重，所需的提升及梁上运输设备的能力越大，施工现场一般选用 10～16t 塔式吊机辅助塔端挂索。 对于小于塔式吊机起重能力的轻索，直接用塔式吊机起吊上桥；对于大于塔式吊机起吊能力的重索，则需要设置龙门吊机、或在塔根处设置梁面吊索架、或利用架梁吊机等起吊设备吊装上桥；也可以在梁端设置转向装置，从桥下直接放索，索的一端经提升、转向、水平牵引、辅助起吊等一系列作业后使整根索到达梁面预定位置。 三、放索 1.整盘索起吊上桥后，平稳运至放索点的放索支架上，先用塔端索头起吊设备提升放索，再用梁上放索卷扬机牵引放索，将索平铺在梁面放索滑道上水平拖动，直至整根索移动到位。 放索支架一般设置在塔根处梁面上，有立式转盘和水平转盘两种，对于钢结构索盘需设置一个立式转盘放索支架，在索盘轴孔内穿上圆轴，徐徐转动索盘将索放出；对于自身成盘的索，则需设置一个水平转盘，将索盘放在转盘上，边转动边将索放出。 2.在放索过程中，由于一端有较重的锚头盘在索盘的外侧，使放索盘偏心，加上索盘自身的弹性和牵引产生的偏心力，会使转盘转动时产生加速，导致散盘；也容易损坏斜拉索保护层，危及施工人员的安全。因此，对转盘应设刹车装置。 3.在放索或安装过程中，由于索自身弯曲或与桥面直接接触，索体在移动中可能损坏拉索的 PE 防护层或损坏索股。为避免此情况的发生，应采取以下措施： ⑴铺设地毯或厚棉垫，将待安装的斜拉索放于其上。 ⑵可在 PE 护套上缠绕或嵌套一层浅色胶带或 PE 面层。 ⑶放索时必须使用放索盘及缆索专用起吊牵引工具，索体要贴在特制的滚轮上拖拉，在放索沿途铺设索头小车限位走道和缆索三向限位橡胶滚轮滑道，当索放出后，沿滚筒运动。也可以每隔 2m 左右用一台牵索小车来载索移动，在缆索变向牵引处应专门设置导向装置。
大门斜拉索施工 一、工程概况 屋盖结构平面尺寸为56米×12米,由两跨21.5米波浪式钢筋混凝土井式梁板(梁高60厘米)组成,两端成悬臂状态.中间设一根1.2米×2.5米的钢筋混凝土柱,用20根斜拉索拉住屋面梁板,见图8-94.. 二、斜拉索构造 1.拉索材料 拉索材料选用1860级中φ15.24低松弛钢绞线.拉索设计索力一般为钢索极限索力的1/3.所需的钢绞线根数见表8-10. 第一道采用涂防腐油脂外包PE管,壁厚增至1.2米米;第二道采用直径75米米的PVC硬塑料管,壁厚4米米;第三道采用水泥浆将管道内的空隙灌满,达到全封闭要求. 3.锚具选用 拉索张拉端位于屋盖井式梁交点处,采用0V米XGl5-4(3)系杆锚具.该锚具为三片式,特殊齿形,有防松装置,以防低应力状态下滑索;其锚板具有外螺纹并配有螺母,供最后整体张拉用.拉索固定端采用0V米1.5P挤压锚具. 4.节点构造 拉索张拉端的构造见图8-95,由钢垫板、螺旋筋及φ70(60)米米金属波纹管组成.在屋面处插一段φ60米米×2.5米米无缝钢管,并设置一道止水钢环. 拉索固定端的构造见图8-96,由锚垫板(钻有3或4个φ20米米孔)、螺旋筋及φ80米米金属波纹管组成.为防止锚板与金属波纹管连接处漏浆,在锚板上焊有封口钢管. 三、斜拉索施工 1.工艺流程 屋盖梁板模板钢筋安装→张拉端埋件安装→屋盖混凝土浇筑→中间立柱模板钢筋安装→固定端埋件安装→中间立柱混凝土浇筑→穿拉索→装PVC套管→拉索单根张拉φ拉索整体张拉→拉索张拉端锚具封头→PVC管竖向灌浆. 2.预埋件安装 根据设计图样要求,计算每个张拉端预埋孔道的水平偏移角及垂直偏移角,按此角度严格控制预埋孔道的安装位置及角度 ,并与周围钢筋焊牢,混凝土浇筑时派人跟踪检查,以确保预埋孔道的位置与角度符合要求. 3.穿束、装套管 无粘结钢绞线下料后,固定端装挤压锚具;在钢绞线两端750米米范围内剥皮,用柴油清洗后用锯末擦净,以确保灌浆粘接.

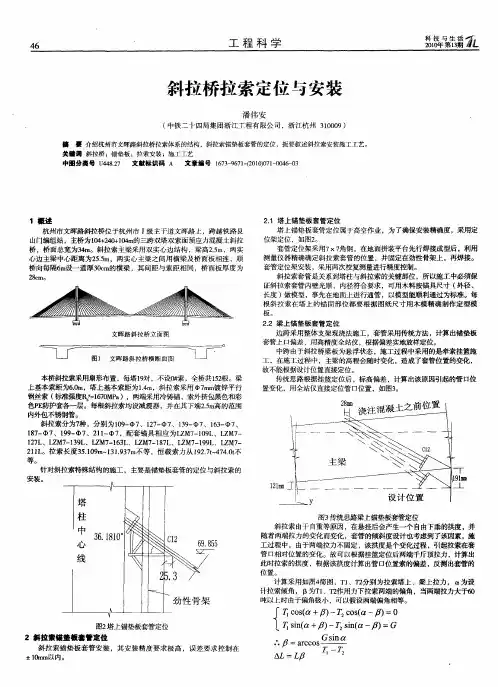

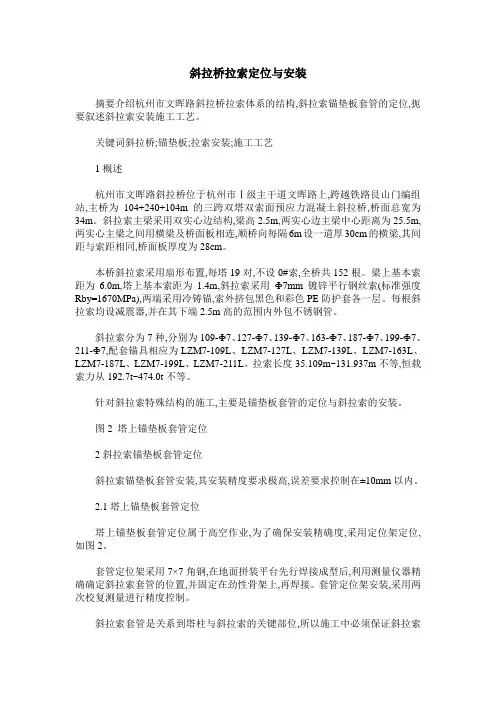

1前言 随着桥梁建设的发展,斜拉桥以其良好的结构性能和跨越能力以及优美的建筑造型在现代桥梁中占据着重要地位.而斜拉桥主塔索导管的定位则是其施工过程中一项精度要求最高、工作难度最大，对成桥质量影响显著的测量工作。本工法可应用于建设条件相类似的项目，其成果将为斜拉桥索导管定位测量工作带来积极的推动作用. 2 工法特点 目前,主塔索导管的定位方法较多,主要有间接测量定位法、场地定位安装后直接吊装法等。由于其定位的精度很大程度上受管件或其他构件的加工误差影响，很难满足其定位精度要求。另外受其工法影响，其定位需要多次转换，工序繁琐，不直观。而本工法采用三维直接定位法，配以高精度精密全站仪对索导管的中轴线进行现场实时安装定位，从而达到索导管真正意义要求上的精度以及测量位置的直观性。在索导管定位时，采用可编程计算器，提前将索导管空间线型模型进行编程，测量时可进行实时测量计算，从而提高测量效率。 此工法通过技术创新以及成功应用，突破了常规的索导管定位施工方法，为国内此项技术工法填补了空白。 3 适用范围 本工法适用于斜拉桥索导管定位、悬索桥索导管定位以及类似索导管之类的管道施工定位。 4 工艺原理 索道管的定位精度包括两个方面：一是锚固点空间位置的三维允许偏差±5mm；二是索道管轴线与斜拉索轴线的允许角度偏差<5′。根据两方面的要求和斜拉索的结构受力特性，索道管的定位应优先保证其轴线精度，其次才是锚固点位置的三维精度。索道管轴线与斜拉索轴线的相对偏差主要由索道管两端口中心的相对定位精度决定。
4.1空间直角坐标系的建立 桥梁建设通常建立以桥轴线方向为X 轴的平面桥梁独立坐标系和以某高程系为基准的高程值来表达工程结构物的位置。为了沟通索道管空间图形与数组之间有序的联系，以达到简化计算和方便实际操作的目的，需要建立索道管空间图形的数学模型，使空间图形与数组对应起来。而建立这个数学模型前要先建立空间直角坐标系，通常以主桥直线段桥轴线为X 轴（纵轴）、在水平面内与X 轴垂直的轴为Y 轴（横轴）、而通过平面坐标系原点的铅垂线则是Z 轴。 4.2 索导管特征点与特征轴线的寻找 索导管常规定位采用索导管的顶面线或底面线进行定位，但是，受索导管上附着物（螺旋筋、加紧钢板、附着钢筋等）影响，上下特征线将不方便或不能够准确寻找。为了解决索导管的定位问题，我们根据索导管的尺寸以及外形特征对索导管的锚固处以及出塔处设计加工了专门的定位板，（见图一、图二）。使用时，锚固处定位板直接放置在锚垫板上，直接观测定位板中心即锚固点中心坐标，进行锚垫板位置的调整定位；出塔处将出塔处定位板放置于索导管开口处，注意使定位板的半圆弧与圆杆下侧同索导管的内壁同时紧贴后，观测定位板中心即索导管出口处中心坐标，对索导管出口位置进行调整定位。 1--1 2--2 图一 索导管定位板示意图（出塔处定位板）
1. 范围 1.1 本技术要求为***大桥斜拉索制作的依据，是结合***大桥特点而提出的。其内容包括：所有制作材料的提供，斜拉索的制作、试验、防护和锚具、减震阻尼器的制作以及产品的储存。 1.2 斜拉索结构特征 斜拉索采用直径为7mm的低松弛超高强度镀锌钢丝，钢丝抗拉强度1670MPa，本工程斜拉索为高强度平行钢丝拉索，共分7种规格，钢丝根数分别为109、121、139、151、163、187、199丝，斜拉索断面呈正六边形或缺角六边形紧密排列，经左旋轻度扭绞而成。为确保钢丝防护的可靠性，制索时按图纸规定在其外热挤双层PE防护套，外层PE防护套的颜色根据景观要求选用银灰色。 斜拉索的各项技术标准应符合图纸及国标《斜拉桥热挤聚乙烯高强钢丝拉索技术条件》（GB/T18365-2001）的要求，当国标与本技术要求不一致时，以本技术要求为准。 2. 材料 2.1 盘条 (1) 盘条技术要求 a. 制造钢丝用盘条应采用日本或德国进口盘条，盘条应满足通过拔丝模加工而成的钢丝符合图纸要求。 b. 硫、磷含量各不得超过0.025%，铜含量不得超过0.2%。 c. 制造钢丝用盘条应采用经索氏体化处理后的盘条。 d. 盘条用钢应以平炉、氧气转炉或电炉冶炼，盘条以热轧状态交货。 e. 盘条表面质量 (a) 盘条应将头尾有害缺陷部分切除，盘条的截面不得有分层及夹层。 (b) 盘条表面应光滑，不得有裂纹、折叠、耳子、结疤，不得有夹杂及其他有害缺陷。 f. 每批盘条的检验项目、试验方法及取样部位应按表1的规定执行。 g. 盘条应成批验收，每批由同一炉（罐）号、同一牌号、同一尺寸组成。 h. 特殊要求：根据需方要求，经供需双方协议，可进行化学成分、力学性能试验，各项检验的指标由供需双方协议规定。 (2) 钢丝制造 a. 承包人应编制拉丝工艺设计及钢丝镀锌工艺设计，并在开始生产镀锌钢丝前30d，报请监理工程师审查批准。 b. 盘条加工前应用酸洗方法清除表面的氧化铁皮，再将洗清后的盘条表面
