如何防止焊接飞溅【管道焊接防飞溅总结】管道焊接防飞溅
一、管道焊接中常用的焊接方法及特点
表1常用焊接方法基本特点与应用
二、管道焊接中常用的防飞溅措施：
1、
2、
3、
4、根据工件厚薄、坡口形式、焊接位置等选好焊丝直径，再确定焊接电流，调节好回路电感量，即选用合适的焊接参数；选用合适的气体配比选用合适的焊材在坡口表面喷涂防溅剂。
三、手工电弧焊飞溅控制
1、焊条电弧焊是用手工操纵焊条进行焊接的电弧焊方法。焊条电弧焊时，在焊条末端和工件之间燃烧的电弧所产生的高温使焊条药皮与焊芯及工件熔化，熔化的焊芯端部迅速地形成细小的金属熔滴，通过弧柱过渡到局部熔化的工件表面，融合一起形成熔池。药皮熔化过程中产生的气体和熔渣，不仅使熔池和电弧周围的空气隔绝，而且和熔化了的焊芯、母材发生一系列冶金反应，保证所形成焊缝的性能。随着电弧以适当的弧长和速度在工件上不断地前移，熔池液态金属逐步冷却结晶，形成焊缝。在焊条熔化金属冲击下，部分熔滴飞离熔池形成了飞溅。由于焊接飞溅的不可避免，对构件外观带来不良影响。
2、手工电弧焊控制飞溅的方法：
1）、应选择合理的焊接电流与焊接电压参数，避免使用大滴排斥过渡形式；同时，应选用优质焊接，如选用含C 量低、具有脱氧元素Mn 和Si 的焊材等，避免由于焊接材料的冶金反应导致气体析出或膨胀引起的飞溅。
2）、选用合适的焊接极性和电源。如尽量采用直流反接，下降外特性或是平外特性的焊机。
3）、在焊前坡口两边喷涂防飞溅剂。
四、CO2气体保护焊飞溅控制
1、 CO2气体保护焊飞溅的危害
焊接过程中，大部分焊丝熔化金属过渡到熔池中，有一部分焊丝
熔化金属飞向熔池之外的金属形成飞溅。气体保护焊最显著的缺点是飞溅大，飞溅率一般为3%~20%，当飞溅率达到20% 以上时，就不能
进行正常焊接了。
CO2气体保护焊飞溅的危害还体现在：降低焊接熔敷效率，降低
焊接生产率；飞溅物易粘附在焊件上，影响焊接质量，使焊接劳动条件变差；焊接熔池不稳定，使焊缝外形较为粗糙等。
2、CO2 气体保护焊飞溅产生的机理
CO2气体在电弧温度区间热导率较高，加上分解吸热，消耗电弧
大量热能，从而引起弧柱及电弧斑点强烈收缩，即使增大电流，弧柱和斑点直径也很难扩展，这是CO2气体保护焊产生飞溅的最主要原因，是由CO2气体本身物理性质决定的。
下面我们就从CO2气体保护焊熔滴过渡的几种形式，分别阐述飞
溅产生的原因。
1）、熔滴过渡过程中产生的飞溅
熔滴过渡时产生的飞溅主要是由于气流流动而喷出的飞溅，受电弧压力作用并通过爆炸而形成的，以及熔滴和熔池接触时，由于短路电流在通电后的接触部放电加热，即受到保险丝作用被熔断而产生飞溅。
（a ）短路过渡当焊接电流、电压较小时，熔滴过渡的形式一般为短路过渡，当熔滴与熔池接触时，由熔滴把焊丝与熔池连接起来，形成液体小桥，随着短路电流的增加，使缩颈小桥金属迅速的加热，最后导致小桥金属发生汽化爆炸，形成飞溅。同时由于引燃电弧对熔池产生一定的冲击力，也会引起飞溅。
（b ）颗粒状过渡焊接电流较大（如Φ1.6焊丝，电流为
300~350A ）、电弧电压较高时，由于CO2气体的性质活泼，这时熔滴在斑点压力的作用下而上挠，易形成大滴状飞溅。如果再增加电流，熔滴过渡形式将变为细颗粒过渡，这时飞溅减少，主要产生在熔滴与焊丝之间的缩颈处，该处通过的电流密度较大使金属过热而爆断，形成颗粒细小的飞溅。大滴状过渡时，如果熔滴在焊丝端头停留时间较长，加热温度很高，熔滴内部发生强烈的冶金反应或蒸发，同时猛烈的析出气体，使熔滴爆炸而造成飞溅。
2) 、焊接熔池中产生的飞溅
在焊接熔池中产生的飞溅，是由于熔滴进入熔池时或者是由熔池喷出气体气泡时产生的表面涨力而导致产生的飞溅，这时一般以微细颗粒居多。CO2气体保护焊时，焊接飞溅主要是由于 CO2气体在高温分解时所引起的膨胀，以及熔滴和熔池中的碳被氧化生成 CO所引起的。焊接直流回路电感值调节不当，致使电源的动特性不合适，或造成短路电流增长速度过快或过慢，导致产生飞溅。此外，焊接电流、电压和极性等规范参数选择不当，也会对飞溅有直接影响。
3、减少飞溅的有效措施
1) 、正确选择焊接规范参数
(a)、CO2气体保护焊采用正极性时由于电弧受压力，飞溅剧增且颗粒大，因此一般采用直流反极性接法。
(b)、选择合适的焊接电流区域在CO2电弧中，对于每种直径焊丝，其飞溅率和焊接电流之间都存在图1所示的规律：即在小电流区（短路过渡区）飞溅率较小，进入大
电流区（细颗粒过渡区）飞溅率也较小，而中间区飞溅率最大。所以在选择焊接电流时，应尽可能避开飞溅率高的电流区域。
图1
（c ）、焊枪垂直焊接时飞溅量最少，倾斜角度越大，飞溅就越多。焊枪前倾或后倾最好不超过 20o 。（ 4）焊丝伸出长度应尽可能缩短。如Φ1.2mm 焊丝，电流280A 时，焊丝伸出长度从20mm 增至30mm ，飞溅量增加约5% 。
2）、颗粒过渡焊接时在CO2气体中加入 Ar气。 CO2气体在电弧温度区间热导率较
高，加上分解吸热，消耗电弧大量热能，从而引起弧柱及电弧斑点强烈收缩，即使增大电流，弧柱和斑点直径也很难扩展，也就是说，斑点压力阻止了熔滴的过渡，导致CO2气保焊产生较大的飞溅。在气体中加入Ar 气后，改变了纯CO2气体的物理性质和化学性质，随着Ar气比例增大，飞溅将逐渐减少（见图2）。所以说在CO2气体中加入Ar 气是减少颗粒过渡焊接
的有效途径。
3）、在焊接回路中串联大一些的电感采用中等电流规范气体保护焊时，因弧长较短，同时熔滴和熔池都在不停的，熔滴与熔池
极易发生短路过程，所以CO2气体保护焊除
大滴状排斥过渡外，还有一部分熔滴是短路过渡，在焊接回路中串联大一些的电感，使短路电流上升速度慢一些，这样可以适当的减少
飞溅。焊接回路中电感值对飞溅率的影响如
图3所示，当电感系数由100?H 增至600 ?H 时，焊接飞溅显著减小。
4）、采用低飞溅率焊丝
A）对于实芯焊丝，在保证力学性能的前提
下，应尽可能降低其中含碳量，并添加适量
的钛、铝等合金元素。
B ）采用药芯焊丝。药芯焊丝的金属飞溅率
约为实芯焊丝的1/3 。
5）、外部喷涂防飞溅剂
4、小结
从实际应用可知，减少飞溅的具体措施：在
实际中，一般先根据工件厚薄、坡口形式、焊接位置等选好焊丝直径，再确定焊
接电流，调节好回路电感量，即选用合适的焊接参数；在CO2气体中加入 Ar气；在焊接回路在中串联电感；是降低气体保护焊飞溅
的有效。根据不同熔滴过渡形式下飞溅的不同成因，应采用不同的降低飞溅的不同成因，应采用不同的降低飞溅的方法：
1）在熔滴自由过渡时，应选择合理的焊接电流与焊接电压参数，避免使用大滴排斥过渡形式；同时，应选用优质焊接材料，如选用含C 量低、具有脱氧元素Mn 和Si 的焊丝H08Mn2SiA 等，避免由于焊接材料的冶金反应导致气体析出或膨胀引起的飞溅。
2）在短路过渡时，可以采用（Ar+CO2）混合气体代替CO2以减少飞溅。如加入φ（Ar ）=20%～30%的Ar 。这是由于随着含氩量的增加，电弧形态和熔滴过渡特点发生了改变。燃弧时电弧的弧根扩展，熔滴的轴向性增强。这一方面使得熔滴容易与熔池会合，短路小桥出现在焊丝和熔池之间。另一方面熔滴在轴向力的作用下，得到较均匀的短路过渡过程，短路峰值电流也不太高，有利于减少飞溅率。
在纯CO2气氛下，通常通过焊接电流波形控制法，降低短路初期电流以及短路小桥破断瞬间的电流，减少小桥电爆炸能量，达到降低飞溅的目的。
通过改进送丝系统，采用脉冲送丝代替常规的等速送丝，使熔滴在脉动送进的情况下与熔池发生短路，使短路过渡频率与脉动送丝的频率基本一致，每个短路周期的电参数的重复性好，短路峰值电流也
均匀一致，其数值也不高，从而降低了飞溅。如果在脉动送丝的基础上，再配合电流波形控制，其效果更佳。采用不同控制方法时，焊接飞溅率与焊接电流之间的关系。
内容仅供参考
焊接飞溅产生的原因及克服途径 在CO2焊中，大部分焊丝熔化金属可过渡到熔池，有一部分焊丝熔化金属飞向熔池之外，飞到熔池之外的金属称为飞溅。特别是粗焊丝CO2气体保护焊大参数焊接时，飞溅更为严重，飞溅率可达20%以上，这时就不可能进行正常焊接工作了。飞溅是有害的，它不但降低焊接生产率，影响焊接质量，而且使劳动条件变差。 由于焊接参数的不同，CO2焊具有不同的熔滴过渡形式，从而导致不同性质的飞溅。其中，可分为熔滴自由过渡时的飞溅和短路过渡时的飞溅。 （1）熔滴自由过渡时的飞溅： 在CO2气氛下，熔滴在斑点压力的作用下上挠，易形成大滴状飞溅。这种情况经常发生在较大电流焊接时，如用直径1.6mm焊丝、电流为300～350A，当电弧电压较高时就会产生。如果再增加电流，将产生细颗粒过渡，这时飞溅减小，主要产生在熔滴与焊丝之间的缩颈处，该处的电流密度较大使金属过热而爆断，形成颗粒细小的飞溅。在细颗粒过渡焊接过程中，可能由熔滴或熔池内抛出的小滴飞溅。这是由于焊丝或工件清理不当或焊丝含碳量较高，在熔化金属内部大量生成CO等气体，这些气体聚积到一定体积，压力增加而从液体金属中析出，造成小滴飞溅。大滴过渡时，如果熔滴在焊丝端头停留时间较长，加热温度很高，熔滴内部发生强烈的冶金反应或蒸发，同时猛烈地析出气体，使熔滴爆炸而生成飞溅。另外，在大滴状过渡时，偶尔还能出现飞溅，因为熔滴从焊丝脱落进入电弧中，在熔滴上出现串联电弧，在电弧力的作用下，熔滴有时落入熔池，也可能被抛出熔池而形成飞溅。 （2）熔滴短路过渡时的飞溅： 熔滴短路过渡时的飞溅形式很多。飞溅总是发生在短路小桥破断的瞬时。飞溅的大小决定于焊接条件，它常常在很大范围内改变。产生飞溅的原因目前有两种看法，一种看法认为飞溅是由于短路小桥电爆炸的结果。当熔滴与熔池接触时，熔滴成为焊丝与熔池的连接桥梁，所以称为液体小桥，并通过该小桥使电路短路。短路之后电流逐渐增加，小桥处的液体金属在电磁收缩力的作用下急剧收缩，形成很细的缩颈。随着电流的增加和缩颈的减小，小桥处的电流密度很快增加，对小桥急剧加热造成过剩能量的积聚，最后导致小桥发生气化爆炸，同时引起金属飞溅。另一种看法认为短路飞溅是因为小桥爆断后，重新引燃电弧时，由于CO2气体被加热引起气体分解和体积膨胀而产生强烈的气动冲击作用，该力作用在熔池和焊丝端头的熔滴上，它们在气动冲击作用下被抛出而产生飞溅。试验表明，前一种看法比较正确。飞溅多少与电爆炸能量有关，此能量主要是在小桥完全破坏之前的100～150μs时间内积聚起来的，主要是由这时的短路电流（即短路峰值电流）和小桥直径所决定。 小电流时，飞溅率通常在5%以下。限制短路峰值电流为最佳值时，飞溅率可降低到1%左右。在电流较大时，缩颈的位置对飞溅影响极大。所谓缩颈的位置是指缩颈出现在焊丝与熔滴之间，还是出现在熔池与熔滴之间。如果是前者，小桥的爆炸力推动熔滴向熔池过渡，而后者正相反，小桥爆炸力排斥熔滴过渡，并形成大量飞溅，最高可达25%以上。冷态引弧时或在焊接参数不合适的情况下（如送丝速度过快而电弧电压过低，焊丝伸出长度过大或焊接回路电感过大等）常常
( 安全技术 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 控制压力容器管板焊接变形的 方法(通用版) Technical safety means that the pursuit of technology should also include ensuring that people make mistakes
控制压力容器管板焊接变形的方法(通用 版) 在压力容器制造中，由于在控制压力容器管板进行焊接时，没有对焊接工艺参数进行合理的选择，导致在焊接过程管板焊接变形，本文主要对控制压力容器管板焊接变形的方法进行探讨。 随着科学技术的迅猛发展，压力容器被普遍应用到能源工业、石油化学工业、科研工业等工业的生产过程中。因为压力容器属于危险性比较高的一类物品,很容易出现燃烧起火、爆炸等情况，对相关人员和单位造成一定的经济损失和伤害。在压力容器在压力容器制造中，往往由于组装与施焊的顺序不当，以及焊接工艺参数选择的不合理，易引起管板焊接变形，导致密封不严，管子拉脱。因此，在压力容器制作的过程中,对密封性要求非常的高。为了有效的避免因为各种不利因素对导致压力容器的密封性降低,本文主要对控制
压力容器管板焊接变形的方法进行探讨。 管板焊接变形的原因及影响因素 管板焊接变形的原因主要表现在两个方面。一是主要是由于筒体与管板焊接的横向收缩变形在厚度方向上的不均匀分布引起的；管板与筒体的焊缝一般为单面单边V型坡口，焊接时焊缝的背面和正面的熔敷金属的填充量不一致，造成了构件平面的偏转，所以这种变形在客观上是绝对存在的；二是管板与筒体焊接角变形主要由两种变形组成，即筒体与管板角度变化和管板本身的角变形，前者相当于两个工件对接焊接引起的角变形，后者相当于在管板上堆焊时引起的角变形。而焊接变形的大小的主要取决于管板的刚性、焊接线能量、坡口角度、焊缝截面形状、熔敷金属填充量焊接操作等因素有关。根据管板变形的原因及影响因素，由于管板焊接不能实现双面焊，焊接时电流过大会引起烧穿伤及换热管，所以管板与壳体的焊接应考虑减少管板受热和提高管板刚性以减少变形。 压力容器制造工艺 一般情况下,压力容器根据使用途径的不同,可以分成不同的种
预防焊接变形的工艺措施 在焊接过程中当产生的焊接应力超过金属的屈服极限就会产生焊接变形。 应力变形的种类（从变形的外观形态来看）：收缩变形、弯曲变形、角变形、波浪变形、扭曲变形等。 减少和防止焊接应力和变形的措施：1.合理进行结构设计和焊接工艺设计，设计焊接方法时应该选用对称工作断面和焊缝位置，在保证强度的前提下，尽量减小焊缝的断面和长度外在焊接工艺上采取以下措施：采取合理的装配和焊接顺序 2.反变形法（根据生产中焊件变形规律，焊前预先将焊件做出相反方向的变形以抵消焊后发生的变形）V型坡口单面焊缝一般发生角变形。 3..刚性固定法：采用把焊件固定在平台上或在焊接用夹具上夹紧进行焊接。（采用适当的方法来增加焊件的刚度或拘束度，可以达到减小变形的目的，此种方法就是）焊件预热，对焊件进行预先加热，使焊件温度差减小，这样可以均匀的同时冷却减小应力。5焊后缓冷 6.焊后轻击焊缝或回火。 焊接残余变形的主要危害有：1）首先零件或部件的焊接变形会直接降低装配质量，而结构中的焊接残余变形会使结构的尺寸达不到要求。2）过大的残余变形还会增加结构的制造成本，同时降低焊接接头的性能。3）焊件的残余变形会降低结构的承载能力。 预防焊接变形的设计措施有：1）尽量选用对称的构件截面和焊缝位置。2)合理地选择焊缝长度和焊缝数量。3）合理选择焊缝截面尺寸和坡口形式。 如果在设计上能充分估计到制造过程中可能发生的焊接变形，选择合理的设计方案，比从工艺上采取措施要方便得多。然而，如果单从设计上采取措施，在生产中不注意选择正确的工艺，同样会产生较大的焊接变形。因此，实际生产中应该从设计和工艺两方面采取措施来预防和减小焊接变形的产生。 预防焊接变形的工艺措施：1留余量法留余量法主要是用于补偿焊件的收缩变形。反变形法主要用于控制变形规律较明显的角变形和弯曲变形。 2.反变形法 3.刚性固定法刚性固定法有以下几种a将焊件固定在刚性平台上。b将焊件组合成刚性更大或对称的结构c利用焊接夹具增加结构的刚性和约束d采用临时支撑增加结构的拘束。限制角变形和弯曲变形。刚性固定法可减小焊接变形但增大焊接应力。这种方法适用塑性好的焊件。 4.选择合理的装配焊接顺序 选择合理的装配焊接顺序基本原则如下：正在施焊的焊缝应尽量靠近结构截面的中性轴；对于焊缝非对称布置的结构，装配焊接时应先焊焊缝少的一侧；焊缝对称布置的结构，应由偶数焊工对称地施焊；长焊缝焊接时，选择正确的焊接方向和焊接顺序；相邻两条焊缝的焊接，选择正确的焊接方向和顺序。 长焊缝焊接小于2m时采用直通焊；大于2m时可用分段焊、逐段退焊、跳焊法进行焊接，逐段退焊法焊接变形最小。 5.合理地选择焊接方法和焊接工艺参数 各种焊接方法的热源不同，加热集中的程度也各不相同，因而产生的变形也不一样，当焊件结构形式、尺寸及刚性拘束相同的条件下，埋弧焊产生的变形比焊条电弧大；焊条电弧焊产生的变形比其他保护焊大。

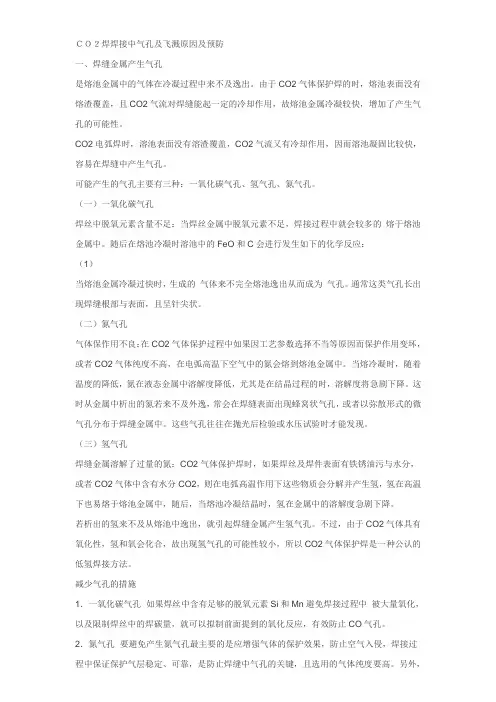

ＣＯ２焊焊接中气孔及飞溅原因及预防 一、焊缝金属产生气孔 是熔池金属中的气体在冷凝过程中来不及逸出。由于CO2气体保护焊的时，熔池表面没有熔渣覆盖，且CO2气流对焊缝能起一定的冷却作用，故熔池金属冷凝较快，增加了产生气孔的可能性。 CO2电弧焊时，溶池表面没有溶渣覆盖，CO2气流又有冷却作用，因而溶池凝固比较快，容易在焊缝中产生气孔。 可能产生的气孔主要有三种：一氧化碳气孔、氢气孔、氮气孔。 （一）一氧化碳气孔 焊丝中脱氧元素含量不足：当焊丝金属中脱氧元素不足，焊接过程中就会较多的熔于熔池金属中。随后在熔池冷凝时溶池中的FeO和C会进行发生如下的化学反应： （1） 当熔池金属冷凝过快时，生成的气体来不完全熔池逸出从而成为气孔。通常这类气孔长出现焊缝根部与表面，且呈针尖状。 （二）氮气孔 气体保作用不良：在CO2气体保护过程中如果因工艺参数选择不当等原因而保护作用变坏，或者CO2气体纯度不高，在电弧高温下空气中的氮会熔到熔池金属中。当熔冷凝时，随着温度的降低，氮在液态金属中溶解度降低，尤其是在结晶过程的时，溶解度将急剧下降。这时从金属中析出的氮若来不及外逸，常会在焊缝表面出现蜂窝状气孔，或者以弥散形式的微气孔分布于焊缝金属中。这些气孔往往在抛光后检验或水压试验时才能发现。 （三）氢气孔 焊缝金属溶解了过量的氮：CO2气体保护焊时，如果焊丝及焊件表面有铁锈油污与水分，或者CO2气体中含有水分CO2，则在电弧高温作用下这些物质会分解并产生氢，氢在高温下也易熔于熔池金属中，随后，当熔池冷凝结晶时，氢在金属中的溶解度急剧下降。 若析出的氢来不及从熔池中逸出，就引起焊缝金属产生氢气孔。不过，由于CO2气体具有氧化性，氢和氧会化合，故出现氢气孔的可能性较小，所以CO2气体保护焊是一种公认的低氢焊接方法。 减少气孔的措施 1．一氧化碳气孔如果焊丝中含有足够的脱氧元素Si和Mn避免焊接过程中被大量氧化，以及限制焊丝中的焊碳量，就可以拟制前面提到的氧化反应，有效防止CO气孔。 2．氮气孔要避免产生氮气孔最主要的是应增强气体的保护效果，防止空气入侵，焊接过程中保证保护气层稳定、可靠，是防止焊缝中气孔的关键，且选用的气体纯度要高。另外，
