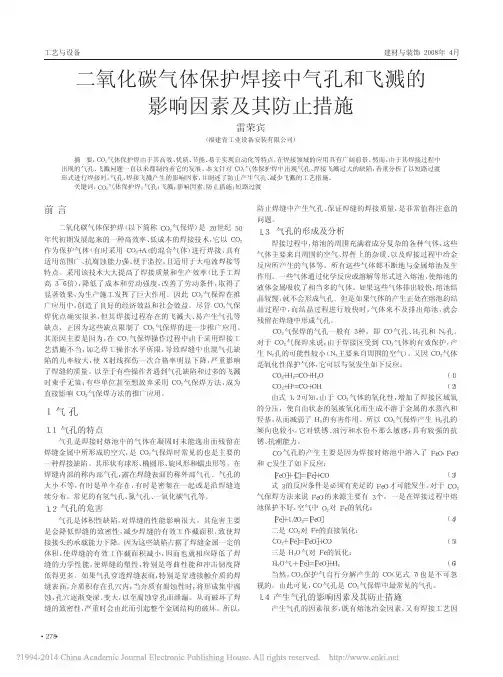

ＣＯ２焊焊接中气孔及飞溅原因及预防
一、焊缝金属产生气孔
是熔池金属中的气体在冷凝过程中来不及逸出。由于CO2气体保护焊的时，熔池表面没有熔渣覆盖，且CO2气流对焊缝能起一定的冷却作用，故熔池金属冷凝较快，增加了产生气孔的可能性。
CO2电弧焊时，溶池表面没有溶渣覆盖，CO2气流又有冷却作用，因而溶池凝固比较快，容易在焊缝中产生气孔。
可能产生的气孔主要有三种：一氧化碳气孔、氢气孔、氮气孔。
（一）一氧化碳气孔
焊丝中脱氧元素含量不足：当焊丝金属中脱氧元素不足，焊接过程中就会较多的熔于熔池金属中。随后在熔池冷凝时溶池中的FeO和C会进行发生如下的化学反应：
（1）
当熔池金属冷凝过快时，生成的气体来不完全熔池逸出从而成为气孔。通常这类气孔长出现焊缝根部与表面，且呈针尖状。
（二）氮气孔
气体保作用不良：在CO2气体保护过程中如果因工艺参数选择不当等原因而保护作用变坏，或者CO2气体纯度不高，在电弧高温下空气中的氮会熔到熔池金属中。当熔冷凝时，随着温度的降低，氮在液态金属中溶解度降低，尤其是在结晶过程的时，溶解度将急剧下降。这时从金属中析出的氮若来不及外逸，常会在焊缝表面出现蜂窝状气孔，或者以弥散形式的微气孔分布于焊缝金属中。这些气孔往往在抛光后检验或水压试验时才能发现。
（三）氢气孔
焊缝金属溶解了过量的氮：CO2气体保护焊时，如果焊丝及焊件表面有铁锈油污与水分，或者CO2气体中含有水分CO2，则在电弧高温作用下这些物质会分解并产生氢，氢在高温下也易熔于熔池金属中，随后，当熔池冷凝结晶时，氢在金属中的溶解度急剧下降。
若析出的氢来不及从熔池中逸出，就引起焊缝金属产生氢气孔。不过，由于CO2气体具有氧化性，氢和氧会化合，故出现氢气孔的可能性较小，所以CO2气体保护焊是一种公认的低氢焊接方法。
减少气孔的措施
1．一氧化碳气孔如果焊丝中含有足够的脱氧元素Si和Mn避免焊接过程中被大量氧化，以及限制焊丝中的焊碳量，就可以拟制前面提到的氧化反应，有效防止CO气孔。
2．氮气孔要避免产生氮气孔最主要的是应增强气体的保护效果，防止空气入侵，焊接过程中保证保护气层稳定、可靠，是防止焊缝中气孔的关键，且选用的气体纯度要高。另外，
选用含有固氮元素（如和）的焊丝也有助于防止产生氮气孔。
3．氢气孔为了防止氢气孔，在焊前应对焊件及焊丝进行清理，去处他们表面上的铁锈，油污，水分等。对CO2气体中的水份也是需要进行干燥的。CO2气体保护焊过程中金属飞溅损失约占焊丝熔金属的10%左右，严重的可达30~40%在最佳情况下，飞溅损可控制在2 ~4%范围内。
二、飞溅损失
飞溅损失增大，会降低焊丝的熔敷系数，从而增加焊丝及电能的消耗，降低焊接生产率和焊接成本。在CO2焊中，大部分焊丝熔化金属可过渡到熔池，有一部分焊丝熔化金属飞向熔池之外，飞到熔池之外的金属称为飞溅。特别是粗焊丝CO2气体保护焊大参数焊接时，飞溅更为严重，飞溅率可达20%以上，这时就不可能进行正常焊接工作了。飞溅是有害的，它不但降低焊接生产率，影响焊接质量，而且使劳动条件变差。
由于焊接参数的不同，CO2焊具有不同的熔滴过渡形式，从而导致不同性质的飞溅。其中，可分为熔滴自由过渡时的飞溅和短路过渡时的飞溅。
（1）熔滴自由过渡时的飞溅熔滴自由过渡时的飞溅主要形式，在CO2气氛下，熔滴在斑点压力的作用下上挠，易形成大滴状飞溅。这种情况经常发生在较大电流焊接时，如用直径1.6mm焊丝、电流为300～350A，当电弧电压较高时就会产生。如果再增加电流，将产生细颗粒过渡，这时飞溅减小，主要产生在熔滴与焊丝之间的缩颈处，该处的电流密度较大使金属过热而爆断，形成颗粒细小的飞溅。在细颗粒过渡焊接过程中，可能由熔滴或熔池内抛出的小滴飞溅。这是由于焊丝或工件清理不当或焊丝含碳量较高，在熔化金属内部大量生成CO等气体，这些气体聚积到一定体积，压力增加而从液体金属中析出，造成小滴飞溅。大滴过渡时，如果熔滴在焊丝端头停留时间较长，加热温度很高，熔滴内部发生强烈的冶金反应或蒸发，同时猛烈地析出气体，使熔滴爆炸而生成飞溅。另外，在大滴状过渡时，偶尔还能出现飞溅，因为熔滴从焊丝脱落进入电弧中，在熔滴上出现串联电弧，在电弧力的作用下，熔滴有时落入熔池，也可能被抛出熔池而形成飞溅。
（2）熔滴短路过渡时的飞溅短路过渡时的飞溅形式很多。飞溅总是发生在短路小桥破断的瞬时。飞溅的大小决定于焊接条件，它常常在很大范围内改变。产生飞溅的原因目前有两种看法，一种看法认为飞溅是由于短路小桥电爆炸的结果。当熔滴与熔池接触时，熔滴成为焊丝与熔池的连接桥梁，所以称为液体小桥，并通过该小桥使电路短路。短路之后电流逐渐增加，小桥处的液体金属在电磁收缩力的作用下急剧收缩，形成很细的缩颈。随着电流的增加和缩颈的减小，小桥处的电流密度很快增加，对小桥急剧加热，造成过剩能量的积聚，最
后导致小桥发生气化爆炸，同时引起金属飞溅。另一种看法认为短路飞溅是因为小桥爆断后，重新引燃电弧时，由于CO2气体被加热引起气体分解和体积膨胀，而产生强烈的气动冲击作用，该力作用在熔池和焊丝端头的熔滴上，它们在气动冲击作用下被抛出而产生飞溅。试验表明，前一种看法比较正确。飞溅多少与电爆炸能量有关，此能量主要是在小桥完全破坏之前的100～150μs时间内积聚起来的，主要是由这时的短路电流（即短路峰值电流）和小桥直径所决定。
小电流时，飞溅率通常在5%以下。限制短路峰值电流为最佳值时，飞溅率可降低到1%左右。在电流较大时，缩颈的位置对飞溅影响极大。所谓缩颈的位置是指缩颈出现在焊丝与熔滴之间，还是出现在熔池与熔滴之间。如果是前者，小桥的爆炸力推动熔滴向熔池过渡，而后者正相反，小桥爆炸力排斥熔滴过渡，并形成大量飞溅，最高可达25%以上。冷态引弧时或在焊接参数不合适的情况下（如送丝速度过快而电弧电压过低，焊丝伸出长度过大或焊接回路电感过大等）常常发生固体短路。这时固体焊丝可以直接被抛出，同时熔池金属也被抛出。在大电流射滴过渡时，偶尔发生短路，由于短路电流很大。所以将引起十分强烈的飞溅。
根据不同熔滴过渡形式下飞溅的不同成因，应采用不同的降低飞溅的不同成因，应采用不同的降低飞溅的方法：
1）在熔滴自由过渡时，应选择合理的焊接电流与焊接电压参数，避免使用大滴排斥过渡形式；同时，应选用优质焊接材料，如选用含C量低、具有脱氧元素Mn和Si的焊丝H08M n2SiA等，避免由于焊接材料的冶金反应导致气体析出或膨胀引起的飞溅。
2）在短路过渡时，可以采用（Ar+CO2）混合气体代替CO2以减少飞溅。如加入φ（Ar）=20%～30%的Ar。这是由于随着含氩量的增加，电弧形态和熔滴过渡特点发生了改变。燃弧时电弧的弧根扩展，熔滴的轴向性增强。这一方面使得熔滴容易与熔池会合，短路小桥出现在焊丝和熔池之间。另一方面熔滴在轴向力的作用下，得到较均匀的短路过渡过程，短路峰值电流也不太高，有利于减少飞溅率。
在纯CO2气氛下，通常通过焊接电流波形控制法，降低短路初期电流以及短路小桥破断瞬间的电流，减少小桥电爆炸能量，达到降低飞溅的目的。
通过改进送丝系统，采用脉冲送丝代替常规的等速送丝，使熔滴在脉动送进的情况下与熔池发生短路，使短路过渡频率与脉动送丝的频率基本一致，每个短路周期的电参数的重复性好，短路峰值电流也均匀一致，其数值也不高，从而降低了飞溅。
如果在脉动送丝的基础上，再配合电流波形控制，其效果更佳。采用不同控制方法时，焊接飞溅率与焊接电流之间的关系。

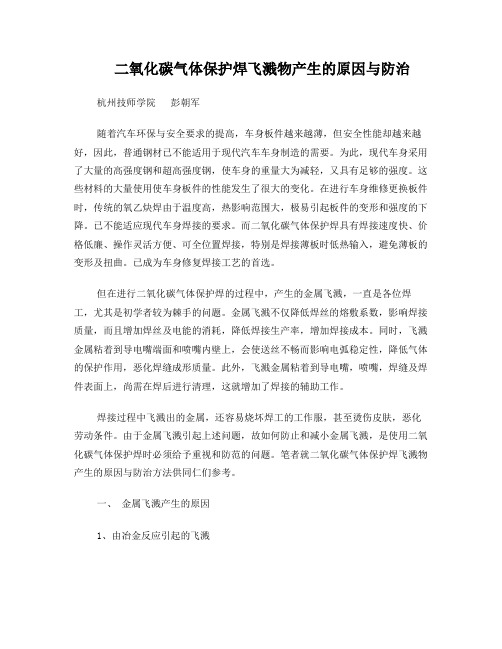

飞溅金属粘着到导电嘴端面和喷嘴内壁上，会使送丝不畅而影响电弧稳定性，降低保护气的保护作用，恶化焊缝成形质量。此外，飞溅金属粘着到导电嘴，喷嘴，焊缝及焊件表面上，尚需在焊后进行清理，这就增加了焊接的辅助工时。
焊接过程中飞溅出的金属，还容易烧坏焊工的工作服，甚至烫伤皮肤，恶化劳动条件。
由于金属飞溅引起上述问题，故如何防止和减小金属飞溅，一直是使用CO2气体保护焊时必须给予重视的问题。

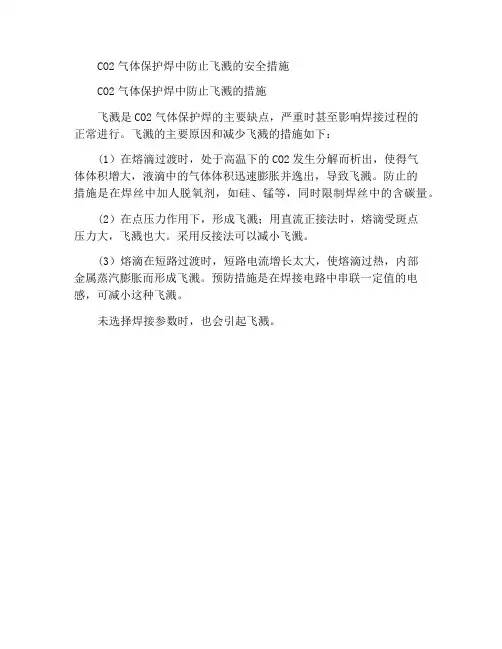

CO2气体保护焊金属飞溅问题之所以突出，是和这种焊接方法的冶金特性及工艺特性有关：a. 由冶金反应引起的飞溅：主要是由于焊接过程中熔滴和熔池中碳被氧化生成了CO气体，随着温度的升高，CO气体体积膨胀，若从熔滴或熔池中的外逸受到阻碍，就可能在局部范围爆破，从而产生大量的细颗粒飞溅金属。
b. 作用在焊丝电极斑点上的压力过大而引起飞溅：如用直流正极性长弧焊时，由于焊丝是阴极，受到的电极斑点压力较大，故焊丝容易产生粗大的熔滴和被顶偏而产生非轴向过渡，从而出现大颗粒的飞溅金属。
c. 由于熔滴过渡不正常而引起的飞溅：这类情况在短路过渡或大熔滴过渡时都会遇到。如短路过渡时，由于焊接电源的动特性选择与调节不当，而增大了飞溅金属。在长弧焊的时，由于弧根面积小，焊丝末端熔滴受到斑点压力，电磁力等作用被顶偏，除了产生非轴向大滴过渡外，往往还带有细颗粒的飞溅金属。
d. 由于焊接规范参数选择不当而引起飞溅：CO2气体保护焊过程中，
随着电弧电压的升高，飞溅金属要增大这是因为电弧电压升高，弧长变长，易引起焊丝未端的熔滴长大。在长弧焊（用大电流）时，熔滴易在焊丝未端产生无规则的晃动；而短弧焊（用小电流）时，将造成粗大的液体金属过桥，这些均引起飞溅增大。
一般在长弧焊时，随着焊接电流的增大，过渡熔滴的尺寸变细，能减小飞溅，焊接电流增大，焊丝的熔敷率提高了，表明金属飞溅减少了。
从上面的分析可知，引起金属飞溅的因素很多，故要减小飞溅，需要根据实际情况进行具体分析，采取有针对性的解决措施。一般说来，有下列一些措施可供考虑：
（一）正确选择工艺参数

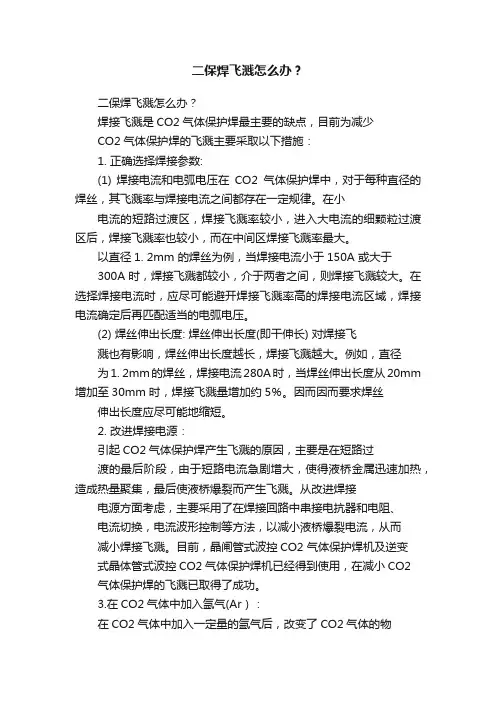

1．焊接电流和电压在CO2电弧中，对于每种直径的焊丝，其飞溅率和焊接电流之间都存在一定的规律。在小电流区域（短路过度区域）飞溅率较小，进入大电流区域后（细颗粒过度区域）飞溅率也较小，而中间区的飞溅率最大，电流小于150A或大于300A飞溅率都较小，介于两者之间的飞溅率较大。
在选择焊接电流时，应尽可能避开飞溅率高的电流区域。电流确定后在匹配适当的电压，以
确保飞溅率最小，
2．焊枪角度焊枪垂直时飞溅量最小，倾斜角度最大，飞溅越多。焊枪前倾或后倾最好不要超过20度。
3．焊丝伸出长度焊丝伸出长度对飞溅也有影响。焊丝长度尽可能缩短。
（二）选用合适的焊丝材料，保护气成分。例如：
1. 尽可能选用焊碳量低的钢焊丝，以减小焊接过程中生成的CO气体。实践表明，当焊丝中焊碳量降低到0.04%时，可大大减小飞溅；
2. 采用管状焊丝进行焊接。由于管状焊丝的药芯中含有脱氧剂稳弧剂等造成气-渣联合保护，使焊接过程中非常稳定，飞溅可明显减小；
（三）在长弧焊的时采用CO2 的混合气作保护气。
虽然通过合理选择规范参数以及采用潜弧方法等可降低飞溅率，但飞溅量仍然较大。在C O2气体中加入一定数量的Ar气，是减少颗粒过度焊金属飞溅最有效的方法。
在CO2气体中加入Ar气后，改变了纯二氧化碳气体的上述物理性质和化学性质。随着Ar 气比例增大，飞溅逐渐减少。CO2+Ar混合气体除可克服飞溅外，也改善了焊缝成型，对焊缝溶深、焊缝高度及余高都有影响。
当含60%时可明显的使过渡熔滴的尺寸变细，甚至得到喷射过渡，改善了熔滴过渡特性，减小金属飞溅。
（三）短路过度焊接时限制金属液桥爆断能量
短路过度焊接时，会引起金属飞溅，在短路过度的最后阶段，由于短路电流的急剧增大，使桥液金属迅速地加热，造成了热量的凝聚，最后导致桥爆裂而产生飞溅。
减少此种飞溅的方法：在短路过渡焊接时，合理选择焊接电源特性并匹配合适的可调电流，以便当采用不同直径的焊丝焊接时均可调得合适的短路电流增长速度
（四）采用低飞溅率焊丝
1.对于实芯焊丝，在保证机械性能的前提下，应尽可能降低其中含碳量，并添加适量的钛、铝等合金元素。无论颗粒过度焊接或短路过度焊接都可显著减少由CO等气体引起的飞溅。2．采用以Cs2CO3，K2CO3等物质活化处理过的焊丝，进行正极性焊接。
3．采用药芯焊丝。采用药芯焊丝的金属飞溅率越为实心焊丝的1/3。
合金元素烧损、CO气孔、飞溅是CO2气体保护焊中的三个主要问题,前面是气孔、飞溅，合金元素烧损必须从冶金上采取措施予以解决，并且不属于重要缺陷。
焊接飞溅产生的原因及克服途径 在CO2焊中，大部分焊丝熔化金属可过渡到熔池，有一部分焊丝熔化金属飞向熔池之外，飞到熔池之外的金属称为飞溅。特别是粗焊丝CO2气体保护焊大参数焊接时，飞溅更为严重，飞溅率可达20%以上，这时就不可能进行正常焊接工作了。飞溅是有害的，它不但降低焊接生产率，影响焊接质量，而且使劳动条件变差。 由于焊接参数的不同，CO2焊具有不同的熔滴过渡形式，从而导致不同性质的飞溅。其中，可分为熔滴自由过渡时的飞溅和短路过渡时的飞溅。 （1）熔滴自由过渡时的飞溅： 在CO2气氛下，熔滴在斑点压力的作用下上挠，易形成大滴状飞溅。这种情况经常发生在较大电流焊接时，如用直径1.6mm焊丝、电流为300～350A，当电弧电压较高时就会产生。如果再增加电流，将产生细颗粒过渡，这时飞溅减小，主要产生在熔滴与焊丝之间的缩颈处，该处的电流密度较大使金属过热而爆断，形成颗粒细小的飞溅。在细颗粒过渡焊接过程中，可能由熔滴或熔池内抛出的小滴飞溅。这是由于焊丝或工件清理不当或焊丝含碳量较高，在熔化金属内部大量生成CO等气体，这些气体聚积到一定体积，压力增加而从液体金属中析出，造成小滴飞溅。大滴过渡时，如果熔滴在焊丝端头停留时间较长，加热温度很高，熔滴内部发生强烈的冶金反应或蒸发，同时猛烈地析出气体，使熔滴爆炸而生成飞溅。另外，在大滴状过渡时，偶尔还能出现飞溅，因为熔滴从焊丝脱落进入电弧中，在熔滴上出现串联电弧，在电弧力的作用下，熔滴有时落入熔池，也可能被抛出熔池而形成飞溅。 （2）熔滴短路过渡时的飞溅： 熔滴短路过渡时的飞溅形式很多。飞溅总是发生在短路小桥破断的瞬时。飞溅的大小决定于焊接条件，它常常在很大范围内改变。产生飞溅的原因目前有两种看法，一种看法认为飞溅是由于短路小桥电爆炸的结果。当熔滴与熔池接触时，熔滴成为焊丝与熔池的连接桥梁，所以称为液体小桥，并通过该小桥使电路短路。短路之后电流逐渐增加，小桥处的液体金属在电磁收缩力的作用下急剧收缩，形成很细的缩颈。随着电流的增加和缩颈的减小，小桥处的电流密度很快增加，对小桥急剧加热造成过剩能量的积聚，最后导致小桥发生气化爆炸，同时引起金属飞溅。另一种看法认为短路飞溅是因为小桥爆断后，重新引燃电弧时，由于CO2气体被加热引起气体分解和体积膨胀而产生强烈的气动冲击作用，该力作用在熔池和焊丝端头的熔滴上，它们在气动冲击作用下被抛出而产生飞溅。试验表明，前一种看法比较正确。飞溅多少与电爆炸能量有关，此能量主要是在小桥完全破坏之前的100～150μs时间内积聚起来的，主要是由这时的短路电流（即短路峰值电流）和小桥直径所决定。 小电流时，飞溅率通常在5%以下。限制短路峰值电流为最佳值时，飞溅率可降低到1%左右。在电流较大时，缩颈的位置对飞溅影响极大。所谓缩颈的位置是指缩颈出现在焊丝与熔滴之间，还是出现在熔池与熔滴之间。如果是前者，小桥的爆炸力推动熔滴向熔池过渡，而后者正相反，小桥爆炸力排斥熔滴过渡，并形成大量飞溅，最高可达25%以上。冷态引弧时或在焊接参数不合适的情况下（如送丝速度过快而电弧电压过低，焊丝伸出长度过大或焊接回路电感过大等）常常
编号：FA（赤）J480-焊-002 国电赤峰 30·52 煤制尿素项目 A标段气化备煤、B标段净化空分 工艺管道焊接方案 编制: 审核： 批准： 标准化员： 中国化学工程第十一建设有限公司 国电赤峰工程项目经理部 2010年6月
目录 1.编制说明 (2) 2.编制依据 (2) 3.工程概况 (2) 4.通用要求 (2) 5.焊接工艺 (5) 6.焊缝检验及返修 (7) 7.焊接质量保证措施 (9) 8.焊接施工安全风险意识识别 (12) 9.焊接文明施工措施 (12)
1.编制说明 本方案仅适用于国电赤峰3052煤制尿素项目A标段气化备煤、B标段净化空分工艺管道碳钢、合金钢和不锈钢焊接施工作业。合金钢热处理方案及空分装置铝镁合金焊接方案详见专业方案。 在焊接过程中，将以焊接工艺卡的形式对本方案进行进一步细化，下发作业班组并进行技术交底，针对性指导现场焊接施工。 2.编制依据 1）评定合格的焊接工艺评定报告 2）赛鼎工程有限公司设计的技术文件及施工图纸 3）GB50236-2009 现场设备、工业管道焊接工程施工及验收规范 4）GB50235-1997 工业金属管道工程施工及验收规范 3.工程概况 本工程管道除空分装置冷箱外涉及以下材质：碳钢（20#、L245、Q235A）、低温钢（A333 Gr.6、A671 CC.60）、不锈钢（304、304L、316、1Cr18Ni9Ti）、铬钼合金钢（15CrMoG、12Cr1MoV）等。总焊接量约为25万DIN，分布于空分装置、低温甲醇洗、煤气水分离。变换煤气冷却、酚回收各工段。 4.通用要求 4.1.现场管线材质选用及焊材烘干一览表 钢号焊条牌号焊丝烘干温度(℃) 恒温时间（分）碳钢管(20#、L245、Q235A）J426 J427 H08Mn2SiA 350～400 60 低温管（A333 Gr.6、A671 CC.60）W707 TGS-1N 350～400 60 15CrMoG R307 H13CrMoA 350～400 60 铬钼合金钢管 12Cr1MoVG R317 H08CrMoVA 350～400 60
SMT回流焊接过程确认计划 一、回流焊接过程描述及评价 PCBA组装生产中所有工艺控制的目的都是为了获得良好的焊接质量，而回流焊接则是核心工艺，合理划分回流焊接的加热区域和温度等相关参数，对获得优良的焊接质量极其重要。 回流焊接工艺的表现形式主要为炉温曲线，炉温曲线是在板卡上通过热电偶实测得出的焊点处的实际温度变化曲线，不同尺寸、层数、元件数量、元件密度的板卡可以通过不同的温区温度、链速设定来获得相同的炉温曲线，本过程确认所得炉温曲线适用于公司所有板卡。炉温曲线决定焊接缺陷的重要因素，炉温曲线不适当而导致的主要缺陷有：部品爆裂/破裂、翘件、锡粒、桥接、虚焊以及冷焊、PCB脱层起泡等。对炉温曲线的合理控制，在生产制程中有着举足轻重的作用。 回流焊接的输出为良好的外观、机械性能（焊点强度），而焊点强度检查属于破坏性检查，不能在每块PCBA上实施，也无法在每一批次中执行，因此PCBA回流焊接过程属于特殊过程，需要对其进行过程确认。 二、回流焊接过程的输入及输出产品的接受准则： 1、回流焊接过程确认的输入 （1）贴装完成的板卡，并满足《回流炉前目检作业指导书》的要求。 （2）操作满足《回流焊接炉温测试作业指导书》的要求。 2、回流焊接过程确认的输出及产品的接受准则 （1）通过比较在不同焊接条件下的焊点强度（推力），找到最优的炉温曲线及炉温曲线各参数的上下限。（2）焊点强度（推力）要求控制在2.3~2.7KgF范围内，目标是2.5KgF,Cpk>1.0。 （3）焊点外观满足《IPC600电子组装验收标准》的要求。 三、回流焊过程参数及验证项目的确定（IQ、OQ、PQ） 项目 验证方案责任 人 完成时间 名称控制 参数 现况验证要求 验证输 出 回流焊设计特性 已满足回 流焊接要 求 不需要验 证 回流焊 操作手 册 存档回流 焊操作手 册 王志 强 2010.12.28安装条件 已满足回 流焊接要 求 不需要验 证 回流焊 操作手 册 存档回流 焊操作手 册 王志 强 2010.12.28安全特性 已满足回 流焊接要 求 不需要验 证 回流焊 操作手 册 存档回流 焊操作手 册 王志 强 2010.12.28
第一节焊接施工方案及工艺措施 (一) 焊接专业施工总体安排 1、工程主要特点 1.1 焊接作业主要特点 本机组为1000MW超超临界机组，焊接工程量大（受监焊口数量）；中高合金焊口比例大；T/P91、T/P92焊口量相当大；结构焊接合金件较多，密封焊接量大，要求严格。T/P92钢材在本机组的大量使用，这种钢材属马氏体热强钢，其焊接性较差，对焊接工艺要求极高。 1.2 热处理作业主要特点 机组中需要经焊后热处理的焊口多，壁厚大，所涉及的部件的焊口遍布机组炉、机的各个部位，所以在焊接热处理的施工上一定要调度合理、施工过程有序、规范，做到机械、材料的利用率上升、耗损率下降，确保焊接工程的顺利施工。 2、焊接施工原则 (1) 焊接时尽量减少热输出量和尽量减少填充金属； (2) 地面组合焊接应合理分配各个组对单元，并进行合理组对焊接； (3) 密集管排及中大径管道采用双人对称焊接； (4) 位于构件刚性最大的部位最后焊接； (5) 由中间向两侧对称焊接； (6) 结构焊接先焊短焊缝，后焊长焊缝； (7) 当存在焊接应力时，先焊拉应力区，后焊剪应力和压应力区； (8) 膜式壁焊接采用分段退焊法。 3、总体工程安排 焊接专业独立管理，主要配合锅炉、汽机等专业焊接施工需求。针对焊接专业特点，拟采取以下安排。 (1) 建立健全焊接质量管理机构，制定质检人员岗位责任制。焊接、热处理施工按照公司质量体系文件规定的程序、有关规程规范、合同文件及监理的要求进行施工、检查验收。
(2) 焊接施工前，工程技术人员对焊接施工基础资料的前期准备，对现场焊接人员资质的认证和焊前考核，以及对现场将投入使用的焊接机械及热处理设备等的检查、校验及标定。 (3) 焊接施工前，建立二级焊条库，库内设置的烘干箱、恒温箱数量满足工程使用、并配备除湿器、电暖器、空调等设施。地面铺设防潮材料，保持库内温湿度在标准范围内。 (4) 本工程受热面管子全部采用GTAW或GTAW+SMAW方法焊接，视管子规格和位置难易程度并结合焊接工艺评定决定使用哪一种焊接方法。 (5) 本工程中大口径管道采用GTAW+SMAW方法焊接，焊接时应特别注意根部打底质量，确保熔透，层间清理应干净。中径管焊接时，为确保表面工艺质量，宜选用φ3.2焊条盖面。需预热和热处理的应及时进行预热和焊后热处理。 (6) 主蒸汽、再热热段管道材质为SA-335P92，焊接要求比较高，施焊焊工必须严格按照作业指导书和焊接工艺卡规定焊接。焊丝和焊条按工艺评定上的材料选用。焊接过程中应控制焊接线能量，防止线能量过大。 (7) 中低压管道及二次门后焊口采用氩弧焊打底（主要是汽机房内的管道），汽轮机、发电机的冷却、润滑系统管道及燃油管道必须进行氩弧焊打底。 (8) 凝汽器与低压缸连接由6名以上焊工对称施焊，采用分段退焊法。施焊过程中，在下汽缸四侧台板处，应装设监视变形的千分表，并设专人监视。 (9) 仪表、压力测点、温度测点、取样等管道的直径都在25mm以下，焊接方法为GTAW。壁厚≤2mm的管道焊接可采用一道成型，壁厚＞2mm的管道焊接应焊至2～3层，以保证焊缝有规定的余高。 (10) 铝母线焊接场所允许的环境温度应在0℃以上，如环境温度过低时，应采取有效方法提高环境温度。焊接铝锰合金时，选用铝锰焊丝（丝321）或铝硅焊丝（丝311）。 (11) 锅炉密封采用手工电弧焊方法进行施工，焊接前应将坡口边缘的油、漆、锈、垢等清理干净。锅炉密封焊接应采用分段跳焊，采用合理顺序、消除焊接应力变形焊接引起的变形，超出规定尺寸时，应采用火焰或锤击等方法校正。 (12) 本工程热处理的用电加热方式，温度曲线用打点式自动温度记录仪记录。热处理参数（如加热温度、升降温速率、恒温温度、恒温时间等）按《火力发电厂焊接热处理技术规程》（DL/T819-2010）中的有关规定执行。
ＣＯ２焊焊接中气孔及飞溅原因及预防 一、焊缝金属产生气孔 是熔池金属中的气体在冷凝过程中来不及逸出。由于CO2气体保护焊的时，熔池表面没有熔渣覆盖，且CO2气流对焊缝能起一定的冷却作用，故熔池金属冷凝较快，增加了产生气孔的可能性。 CO2电弧焊时，溶池表面没有溶渣覆盖，CO2气流又有冷却作用，因而溶池凝固比较快，容易在焊缝中产生气孔。 可能产生的气孔主要有三种：一氧化碳气孔、氢气孔、氮气孔。 （一）一氧化碳气孔 焊丝中脱氧元素含量不足：当焊丝金属中脱氧元素不足，焊接过程中就会较多的熔于熔池金属中。随后在熔池冷凝时溶池中的FeO和C会进行发生如下的化学反应： （1） 当熔池金属冷凝过快时，生成的气体来不完全熔池逸出从而成为气孔。通常这类气孔长出现焊缝根部与表面，且呈针尖状。 （二）氮气孔 气体保作用不良：在CO2气体保护过程中如果因工艺参数选择不当等原因而保护作用变坏，或者CO2气体纯度不高，在电弧高温下空气中的氮会熔到熔池金属中。当熔冷凝时，随着温度的降低，氮在液态金属中溶解度降低，尤其是在结晶过程的时，溶解度将急剧下降。这时从金属中析出的氮若来不及外逸，常会在焊缝表面出现蜂窝状气孔，或者以弥散形式的微气孔分布于焊缝金属中。这些气孔往往在抛光后检验或水压试验时才能发现。 （三）氢气孔 焊缝金属溶解了过量的氮：CO2气体保护焊时，如果焊丝及焊件表面有铁锈油污与水分，或者CO2气体中含有水分CO2，则在电弧高温作用下这些物质会分解并产生氢，氢在高温下也易熔于熔池金属中，随后，当熔池冷凝结晶时，氢在金属中的溶解度急剧下降。 若析出的氢来不及从熔池中逸出，就引起焊缝金属产生氢气孔。不过，由于CO2气体具有氧化性，氢和氧会化合，故出现氢气孔的可能性较小，所以CO2气体保护焊是一种公认的低氢焊接方法。 减少气孔的措施 1．一氧化碳气孔如果焊丝中含有足够的脱氧元素Si和Mn避免焊接过程中被大量氧化，以及限制焊丝中的焊碳量，就可以拟制前面提到的氧化反应，有效防止CO气孔。 2．氮气孔要避免产生氮气孔最主要的是应增强气体的保护效果，防止空气入侵，焊接过程中保证保护气层稳定、可靠，是防止焊缝中气孔的关键，且选用的气体纯度要高。另外，
宁波万华H12MDI中试工程 工艺管道焊接、安装施工方案 编制： 审核： 审批： 中国化学工程第六建设公司宁波项目经理部
2008年8月26日 目录 1 编制说明 2 编制依据 3 施工程序 4 管道安装的一般技术要求 5 焊接及焊接检验 6 管道系统压力试验 7 管道系统吹洗 8 安全技术措施 9 施工组织措施 10 工、机具及手段材料计划 11 检验、测量器具配备表 1 编制说明 1.1 我单位所承担的宁波万华H12MDI中试工程分为：管廊夹套管及其伴热管线、装置材质为316L的管线。其中：管廊夹套及伴热管线总长为3660米，夹套内管材质为16Mn,管子壁厚为SCH80，装置材质为316L的管线总长为800米，管件983个。由于以上夹套管线施工周期长，而夹套内管及316L材质管道焊口要求100%射线检测，大部分316L管径都在DN40以下，因此焊接、施工难
度大，对施工技术和施工组织均提出了较高要求。 2 编制依据 2.1 《工业金属管道工程施工及验收规范》GB50235-97 2.2 《现场设备、工业管道焊接工程施工及验收规范》GB50236-97 2.3 《工业安装工程质量检验评定统一标准》GB51252-94 2.4 《工业管道工程质量检验评定标准》GB50184-94 2.5 《石油化工剧毒、易燃、可燃介质管道施工验收规范》SH3501-2002 2.6 《石油化工企业设备与管道涂料防腐蚀设计与施工规范》SH3022-1999 2.7 《石油化工钢制通用阀门选用、检验及验收》SH3064-1994 3 施工程序 3.1 管道安装的施工程序见图3-1 3.2 现场管道安装应遵循下列原则： 3.2.1 先地下后地上，先“工艺”后“辅助”，先大后小，并与其它专业工程施工协调配合，合理交叉，做到安全文明施工，科学管理。 3.2.2 管廊夹套管线与伴热管线同时施工。 3.2.3 管道系统试压应在焊缝检验合格后进行。 3.2.4 管道系统试压完毕后，进行吹扫工作。 4 管道安装的技术要求 4.1 管道安装前具备下列条件： 4.1.1 与管道有关的土建工程经检查合格，满足安装要求。 4.1.2 设计及其它相应技术文件齐全，施工图纸已会审完成。
CO2气体保护焊时容易产生飞溅，这是由CO2气体性质决定的，问题在于应把CO2焊的飞溅减少到最低的程度。通常颗粒状过渡过程的飞溅程度，要比短路过渡过程严重的多。当使用颗粒状过渡形式焊接，飞溅损失应控制在10％以下，短路过渡形式的飞溅量在2～4％。 CO2焊时的大量飞溅。不仅增加了焊丝的损耗，并使焊件表面被金属熔滴溅污，影响外观及增加辅助工作量。更主要的是容易造成喷嘴堵塞，使气体保护效果变差，导致焊缝容易形成气孔。如果金属熔滴沾在导电嘴上，还会破坏焊丝的正常给送，引起焊接过程不稳定，使焊缝成形变差或产生焊接缺陷。为此，CO2焊必须重视飞溅问题，应该尽量降低飞溅的不利影响，才能确保CO2焊的生产率和焊缝质量。 CO2焊产生飞溅的原因及减少飞溅的措施主要有以下几方面 1、由冶金反应产生的飞溅 这种飞溅主要由CO气体造成。CO在电弧高温作用下，体积急速膨胀，压力迅速增大，使熔滴和熔池金属产生爆破，从而产生大量飞溅。应采用含有锰硅脱氧元素的焊丝，并降低焊丝中的含碳量，这种飞溅可大为减少。 2、由极点压力产生的飞溅 这种飞溅主要取决于电弧的极性，当使用正极性焊接时（焊件接正极、焊丝接负极），正离子飞向焊丝端部的熔滴，机械冲击力大，形成大颗粒飞溅。而反极性焊接时，飞向焊丝端部的电子撞击力小，致使极点压力大为减小，因而飞溅较少。所以CO2焊应选用直流反接。 3、熔滴短路时引起的飞溅 这种飞溅发生在短路过渡过程中，当焊接电源的动特性不好时，则更显严重。短路电流增长速度过快，或者短路最大电流值过大时，当熔滴刚与熔池接触，由于短路电流强烈加热及电磁收缩力的作用，结果使缩颈处的液态金属发生爆破，产生较多的细颗粒飞溅，如果短路电流增长速度过慢，则短路电流不能及时增大到要求的电流值，此时，缩颈处就不能迅速断裂，使伸出导电嘴的焊丝在电阻热的的长时间加热下，成段软化和断落，并伴随着较多的大颗粒飞溅。减少飞溅的办法是调节焊接回路电感值，若串入焊接回路的电感值合适，则爆声小，过渡过程较稳定。 4、非轴向颗粒状过渡造成的飞溅 这种飞溅是发生在颗粒状过渡过程中的，由于电弧的斥力作用而产生的。当熔滴在极点压力和弧柱中气流的压力共同作用下，熔滴被推到焊丝端部的一边，并抛到熔池外边去，产生大颗粒飞溅。 5、焊接工艺参数选择不当引起的飞溅 这种飞溅是焊接电流、电弧电压和回路电感等焊接工艺参数选择不当引起的，只有正确的选择CO2的焊接工艺参数，才会减少产生这种飞溅的可能性。
管道焊接施工工艺标准 1. 适用范围 本工艺标准适用于工厂管道预制加工和野外现场管道安装工程的焊接施工作业指导。 2. 引用标准 2.1《特种设备焊接工艺评定》JB4708-2008 2.2《工业金属管道工程施工及验收规范》GB50235-97 2.3《现场设备、工业管道焊接工程施工及验收规范》GB50236-98 2.4《电力建设施工及技术验收规范》(火力发电厂管道篇DL5031-1994 2.5《电力建设施工及技术验收规范》（火力发电厂焊接篇）DL5007-1992 2.6《化工金属管道工程施工及验收规范》HG20225-95 2.7《石油化工剧毒、可燃介质管道施工及验收规范》SH3501-2001 2.8《西气东输管道工程焊接施工及验收规范》1（2010年6月4日） 2.9《石油天然气站内工艺管道焊接工程施工及验收规范》SY0402-2000 2.10《石油和天然气管道穿越工程施工及验收规范》SY/T4079-1995 2.11《钢质管道焊接及验收》SY/T 4103-2005 2.12《输油输气管道线路工程施工技术规范》Q/CVNP 59-2001
2.13《工业设备及管道绝热工程施工及验收规范》GBJ126-89 2.14《给水排水管道工程施工及验收规范》GB50268-2008 2.15《钢制压力容器焊接工艺评定》JB4708-2000 2.16《焊接工艺评定规程》（电力行业）DL/T868-2004 2.17《火力发电厂锅炉压力容器焊接工艺评定规程》（电力行业）SD340-1989 2.18《核电厂相关焊接工艺标准》（ASME ,RCC-M） 2.19《核电厂常规岛焊接工艺评定规程》（核电）DL/T868-2004 2.20《锅炉焊接工艺评定》JB4420-1989 2.21《蒸汽锅炉安全技术监察规程》附录I （锅炉安装施工焊接工艺评定）（1999版） 2.22《石油天然气金属管道焊接工艺评定》SY/T0452-2002 2.23《工业金属管道工程质量检查评定标准》GB50184-93 2.24《锅炉压力容器焊接考试管理规则》（国家质监总疫局2002版） 2.25《承压设备无损检测》JB4730-2005.1，2，3，4，5各分册 3. 术语. 3.1焊接电弧焊：指用手工操作电焊条的一种电弧焊焊接方法。管道焊接常用 上向焊和下向焊两种。 3.2自动焊：指用焊接机械操作焊丝的一种电弧焊焊接方法。管道焊接常用热 丝熔化极氩弧焊、涂层焊丝氩弧焊、药芯焊丝富氩二氧化碳焊混、（半）自动下向 焊、二氧化碳（半）自动焊、埋弧自动焊等焊六种。
如何防止焊接飞溅【管道焊接防飞溅总结】管道焊接防飞溅 一、管道焊接中常用的焊接方法及特点 表1常用焊接方法基本特点与应用 二、管道焊接中常用的防飞溅措施： 1、 2、 3、 4、根据工件厚薄、坡口形式、焊接位置等选好焊丝直径，再确定焊接电流，调节好回路电感量，即选用合适的焊接参数；选用合适的气体配比选用合适的焊材在坡口表面喷涂防溅剂。 三、手工电弧焊飞溅控制
1、焊条电弧焊是用手工操纵焊条进行焊接的电弧焊方法。焊条电弧焊时，在焊条末端和工件之间燃烧的电弧所产生的高温使焊条药皮与焊芯及工件熔化，熔化的焊芯端部迅速地形成细小的金属熔滴，通过弧柱过渡到局部熔化的工件表面，融合一起形成熔池。药皮熔化过程中产生的气体和熔渣，不仅使熔池和电弧周围的空气隔绝，而且和熔化了的焊芯、母材发生一系列冶金反应，保证所形成焊缝的性能。随着电弧以适当的弧长和速度在工件上不断地前移，熔池液态金属逐步冷却结晶，形成焊缝。在焊条熔化金属冲击下，部分熔滴飞离熔池形成了飞溅。由于焊接飞溅的不可避免，对构件外观带来不良影响。 2、手工电弧焊控制飞溅的方法： 1）、应选择合理的焊接电流与焊接电压参数，避免使用大滴排斥过渡形式；同时，应选用优质焊接，如选用含C 量低、具有脱氧元素Mn 和Si 的焊材等，避免由于焊接材料的冶金反应导致气体析出或膨胀引起的飞溅。 2）、选用合适的焊接极性和电源。如尽量采用直流反接，下降外特性或是平外特性的焊机。 3）、在焊前坡口两边喷涂防飞溅剂。
四、CO2气体保护焊飞溅控制 1、 CO2气体保护焊飞溅的危害 焊接过程中，大部分焊丝熔化金属过渡到熔池中，有一部分焊丝 熔化金属飞向熔池之外的金属形成飞溅。气体保护焊最显著的缺点是飞溅大，飞溅率一般为3%~20%，当飞溅率达到20% 以上时，就不能 进行正常焊接了。 CO2气体保护焊飞溅的危害还体现在：降低焊接熔敷效率，降低 焊接生产率；飞溅物易粘附在焊件上，影响焊接质量，使焊接劳动条件变差；焊接熔池不稳定，使焊缝外形较为粗糙等。 2、CO2 气体保护焊飞溅产生的机理 CO2气体在电弧温度区间热导率较高，加上分解吸热，消耗电弧 大量热能，从而引起弧柱及电弧斑点强烈收缩，即使增大电流，弧柱和斑点直径也很难扩展，这是CO2气体保护焊产生飞溅的最主要原因，是由CO2气体本身物理性质决定的。 下面我们就从CO2气体保护焊熔滴过渡的几种形式，分别阐述飞 溅产生的原因。
VCM装置-工艺管道焊接施工方案 1编制说明 本方案针对于新疆圣雄50万吨/年PVC项目（二）-VCM装置工艺管道的焊接。 2编制依据 施工图纸 《工业金属管道工程施工及验收规范》GB50235-2010 《现场设备、工业管道焊接工程施工及验收规范》GB50236-2010 《石油化工剧毒、可燃介质管道工程施工及验收规范》SH3501-2002 《石油化工铬镍奥氏体钢、铁镍合金和镍合金管道焊接规程》SH/T3525-1999 《压力管道安全技术监察规程—工业管道》TGS D0001-2009 3工程概况及焊接特点分析 VCM装置工艺管道主要介质包括乙炔、12度冷冻水回水、7度冷冻水上水、除氧剂、任基苯酚、化学污水、冷冻盐水、冷却循环回水、冷却循环上水、脱盐水、盐酸、超低压蒸汽、低压蒸汽、混合气、氮气、稀碱液、工厂空气、氯乙烯、真空气、放空气等多种介质，其中高温、高压、有毒介质管道对焊接的要求较高，应严格按照焊接工艺施工。 20#、20G、Q235B、L245、16Mn是低碳钢，焊接性能较好，但是容易出结晶裂纹、高温液化裂纹、多边化裂纹，其发生部位大多在（焊缝、HAZ区、多层焊层间）、且还会出现内凹、咬边、气孔等缺陷，焊接过程中应严格按照焊接工艺施焊（工艺参数、接头形式、预热、焊接顺序）。 0Cr18Ni9、00Cr17Ni14Mo2是奥氏体不锈钢，碳当量低，焊接性能良好，但是容易出现晶间裂纹和应力腐蚀裂纹（沿晶开裂和穿晶开裂）、气孔、咬边等缺陷。所以在焊接过程中，除应严格按照焊接工艺施焊外，在焊接过程中还应注意对根部和焊缝的保护。在焊后应对焊缝进行钝化处理。 4焊接材料的选择 母材材质焊条焊丝 烘干温度 （℃） 恒温时间 （分） Q235B、20G、L245、20#J426 J427 HO8Mn2SiA350—40060 16Mn J507HO8Mn2SiA350—40060 0Cr18Ni9A102H0Cr21Ni10150—20060 00Cr17Ni14Mo2A022 H00Cr19Ni12 Mo2 150—20060 若以上烘烤温度与焊条生产厂家的烘烤温度不符，要以焊条生产厂家规定的烘烤温度进行烘烤。 5焊接方法的选择 为保证焊接质量和管内清洁，对接焊缝一律采用氩弧焊打底的焊接方法。 管径≤80mm，壁厚≤6mm的对接焊口采用全氩弧焊接；其它对接焊口采用氩弧焊打底、手工电弧焊填充并盖面的氩电联焊的焊接方法, 角焊缝采用手工电弧焊。 6电焊机选择 采用目前国内较先进的、性能稳定、质量可靠、节能型的ZX7-400ST型逆变直流焊机或者硅整流焊机。 7焊材烘烤、发放及使用管理
管道焊接技术方案 441焊接程序管道焊接技术方案 4.4.1焊接程序
4.5.2焊接方法的选用 工艺管线采用手工钨极氩弧焊打底、手工电弧焊盖面的方法。 4.5.4焊接工艺评定 我公司已有焊接工艺评定，并依据焊接工艺评定报告，编制焊接工艺指导书。根据业主、监理要求，在现场焊接施工前，对需要重新组织工艺评定的焊材，由焊接责任工程师组织工艺评定试验，经批准后才可进行施焊。 4.5.5焊接人员要求 担任本工程焊接任务的焊工必须是经过焊接基本知识和实际操作技能的培 训，并取得相应的焊工考试合格项目。 4.5.6焊接施工环境要求 环境温度低于0C时，必须采取措施提高环境温度； 手工电弧焊时，风速不得超过8m/s； 手工钨极氩弧焊时，风速不得超过2m/s； 相对湿度不得大于90%雨、雪天必须停止施焊。 4.5.7焊接材料的保管
①焊接材料具有产品质量证明书。并且其检验项目和技术指标必须符合要求。 ②焊接材料必须进行验收。验收合格后，作好标识，入库储存。 ③焊接材料存放于干燥、通风良好、温度大于5C,且相对湿度小于60% 的库房内； ④焊条、焊丝有专人负责保管、烘干和发放，并做好烘干、发放和回收记录，焊条重复烘干不得超过两次； ⑤焊接所用氩气的纯度不低于99.9%。必须加强外送氩气的检测管理。 4.5.8 下料与坡口加工 为保证施工质量，现场制作坡口均采用机械加工的方法，项目部有专用的管 道切断机(ISD-450)，和管子坡口机(ISY-351-2、ISY-630-2 )，可以满足本工程不同厚壁管道坡口加工的需要。 坡口加工和检验时，要确保其尺寸和质量符合图纸和规范的要求，坡口应平整，无裂纹、分层和夹渣等缺陷。坡口检查合格，焊前还应用砂轮机和丙酮进行清理，去除油污、毛剌、水分、氧化物等，对于不锈钢和镍基合金母材，坡口打磨时要使用专门的砂轮片，为防止飞溅，坡口两侧各100mm范围内涂刷生石灰水，焊后连同药皮一起清理干净。 ①当壁厚w 17mm寸，开“V”坡口 A管道对接接头坡口型式如下图所示； B壁厚不同的管道组对时，当壁厚差大于2mm寸管道坡口形式如下图:
本文通过分析点焊飞溅产生的原因,提出白车身焊接过程中产生飞溅的影响因素,结合生产实例, 对降低点焊飞溅提出相应的解决方法,从而提高了车身表面质量. 本文通过分析点焊飞溅产生的原因，提出白车身焊接过程中产生飞溅的影响因素，结合生产实例，对降低点焊飞溅提出相应的解决方法，从而提高了车身表面质量。 随着我国汽车工业的快速发展，电阻焊技术因其熔核形成时始终被塑性环包围，熔化金属与空气隔绝，具备以下优点：冶金过程简单，热影响区小，变形与应力小；无需焊丝、焊条等填充金属，以及氧、乙炔和氩等焊接耗材，焊接成本低；操作简单；生产率高，噪声小且无有害气体。电阻焊方法分点焊、缝焊、凸焊和对焊四种，其中点焊应用最多，但点焊过程中所产生的飞溅对白车身外表面质量影响很大，需投入大量的人力进行打磨，增加了劳动强度；飞溅还有碍于环境保护与安全，还会使核心液态金属量减少，降低了机械性能。所以在生产过程中，要尽量避免飞溅的产生。本文结合生产实际，对点焊飞溅的整治方法进行了探讨。 点焊飞溅产生的原因 点焊是焊件装配成搭接接头，并压紧在两电极之间，利用电阻热熔化母材金属，形成焊点的电阻焊方法。在点焊过程中，由焊件贴合面或电极与焊件表面间喷出微细熔化金属颗粒的现象被称为“点焊飞溅”或“点焊喷溅”。在点焊加热过程中，液态熔核周围的高温固态金属，在电极压力作用下产生塑性变形和强烈再结晶而形成塑性环。在通电加热阶段，它始终处于“产生、扩展，部分转化为液态熔核”这一动态变化过程，即先于熔核形成且始终伴随熔核一起变大（见图1），它的存在可防止周围气体侵入和保证熔核液体金属不至于沿板缝被挤出形成飞溅。如果加热过急，而周围塑性还未形成，被急剧加热的接触点由于温度上升极快，使内部金属气化，便以飞溅形式向板间缝隙喷射，成为前期飞溅。形成最小尺寸熔核后，继续加热，熔核和塑性环不断向外扩展，当熔核沿径向的扩展速度大于塑性环扩展速度时，则产生后期飞溅。如果熔化核心轴向增长过高，在电极压力作用下也可能冲破塑性环向表面
1 / 6
根据确认的目的是能够满足策划的能力要求，因此，我们对过程确认的准则是否可考虑以下几点： 2 / 6
1、过程的质量要求。即产品的特性，这是确认的输入，是策划的出发点，是过程能力分析的依据。离开这一点，会使确认流于形式。 2、原材料的保证。规定使用的原材料必须满足产品的接收准则。 3、影响过程能力的主要因素。主要是工艺保证的条件，按照什么样的工艺条件进行生产。 4、设备和监视测量设备的完好。保证设备和监视测量设备可以适宜、充分。 5、操作人员经过培训，具备规定的操作技能，满足人员能力要求，并经过资格认可。 6、确定操作方法和程序。有规定的统一作业指导书，作业方法明确，程序清楚。 7、再确认的安排。规定过程变化大，材料、设备、作业方法调整、产品性能更改、操作人员的调整等，应当进行再确认。 研制过程控制 2.１总则 规定并执行产品生产过程质量控制的程序文件。编制的控制文件对影响质量的因素及其纠正措施进行有效控制，确保过程处于受控状态，保证产品符合规定的质量要求。 2.2职责 3 / 6
技术科应对整个生产过程制定工艺规范和其它必要的工艺文件，并发放到从事该活动所有场所，生产车间和质保科应按照《过程控制程序》和质量计划的要求进行生产，监督和验证。 2.3基本生产要素的控制 2.3.1生产.安装和服务过程的操作人员，检验人员均应具备相应素质，接受过专业培训和考核，并取得资格。 2.3.2用于生产.安装和服务过程的关键设备.仪器和计量器具应经过检定.校准合格，并处于良好状态。 2.3.3外协或外购件，应经入所检验或验证。 2.4关键件、重要件和特种工艺和控制 2.4.1制定并执行关键件、重要件、关键工序和特种工艺控制的程序文件。 2.4.2关键过程的控制应主要控制以下几点： 4 / 6
集中供热工程施工第三标段工程管道焊接方案 批准人： 审核人： 编制人： 2016.8.20
管道焊接方案 1、工程概况及措施编制依据： 1.1工程概况: 本工程为城区集中供热工程施工第三标段，管道直径为DN1400，采用高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管及管件，共约11500米管。灾后重建约1600米。本工程主要是管道口焊接，管道介质为热水，供回水温度分别为130℃、70℃。焊接方法采用氩电联焊或氩弧+二保焊。由于焊接工作量较大，因此必须制定科学合理的焊接技术方案，严格按焊接工艺评定和焊接作业指导书以及焊接规程进行施焊，加大焊接质量管理与奖惩力度，把好焊接质量关。 1.2编制依据： 1.2.1 《城市供热管网工程施工及验收规范》 CJJ28-2014 1.2.2 《现场设备、工业管道焊接工程施工及验收规范》 GB50236-2011 1.2.3《钢熔化焊对接接头射线照相和质量分级》GB/T3323-2005 2 、工程所用材料要求： 2.1 本工程采用预制直埋保温管，其结构形式为：工作钢管+保温层（聚氨酯）+外套（高密度聚乙烯）。管材、管件必须具有出厂合格证或质量证明书。材质合格证应包括工作管（钢管）的合格证和保温层的合格证。我单位只负责工作钢管的焊接，焊口保温由业主另行委托。本工程钢管材质为Q235B。 2.2 焊材的选用： 本工程管道焊接采用氩弧焊打底、手工电弧焊盖面方法，焊条选用型号为J427，氩弧焊丝采用TIG-J50（Ar、实心）、CO2保护焊ER50-6（CO2、药芯），焊条烘烤温度为350℃,烘烤恒温时间为2小时。烘好后放置在保温桶内随用随取。 3、焊接管理措施： 3.1焊接设备：焊接设备应完好无损，其性能应能满足工程需要，焊接工艺参数调节可靠，电流表、电压表指示准确。 3.2焊接工艺评定：焊接施工前应有相应的焊接工艺评定，焊接工艺评定应覆
金属焊接防飞溅剂使用常见问题 ?1、什么样的企业会用到焊接防飞溅剂（包括高效焊接防飞溅剂）? ?2、焊接防飞溅剂的用量如何？ ?3、焊接防飞溅剂从包装来看有何差异？ ?4、焊接防飞溅剂如何应用在钢结构企业？ ?5、焊接防飞溅剂如何应用在造船厂？ ?6、焊接防飞溅剂如何应用在汽车行业？ ?7、用了焊接防飞溅剂会不会影响焊后涂装等作业？ ?8、焊接防飞溅剂的应用领域？ ?9、焊接时产生的焊渣对工作造成的不利影响? ?10、金属焊接防飞溅剂安全数据报告 ?11、使用焊接防飞溅剂是否会对焊接质量产出负面影响? ?12、使用焊接防飞溅剂是否会产出气孔？
?1焊接防飞溅剂有几种类型及其区别？ 从形态上分，焊接防飞溅剂可分为：水基型和涂料式。从包装上分，分为喷雾剂和桶装式。 水性的焊接防飞溅剂凭借其良好的除渣效果，极有竞争力的市场价格，以及对焊后喷漆等后序工作无不良影响，并且使用方便用量节省焊后工件也较以前美观等诸多优势，目前在市场占据着主导地位。 涂料式的防飞溅剂铺展性比水性的效果更好，并可以重复多次焊接，但价格要高很高，同时对后序工艺也有影响。 从性价比的角度来考虑，除了少数的汽车工业和造船工业等有部分在使用，在市场上占有份额较少。 ?2什么样的企业会用到焊接防飞溅剂? 各种建筑筑路机械、汽车、造船、钢结构、机械加工、工程机械、压力容器、军事装备工业等有焊接作业的企业。 ? 3 焊接防飞溅剂的用量如何？ 以我公司HY-177为例，每公斤可以喷55平方米左右的面积，用于钢结构，每公斤能喷120-150米的焊缝。一般中型企业，每月150KG足够，小型企业200KG能用一年，当然这也要根据焊接作业的多少而定。使用焊接防飞溅剂，能提高工作效率，减少工人的劳动强度，省时省力省工省心。当然对于有的企业在劳动力剩余的条件下，可能从目
焊接特殊过程确认培训考试题 一.填空题(共50分) 1.特殊过程确认是新国军标_GJB9OO1A-2OO1在96版国军标_GJB/Z9001-96基础上对军品质量管理提出的新要求. 2.特殊过程的确认,是对生产过程的_输入__不能由后续的_监视和测量__加以验证时,而采取的过程确认. 3.为确保特殊过程中所需的资源条件的有效性,应对过程中的制造设备进行认可,包括对设备的_精度和状态_进行认可,另外人员的认可包括教育_ ____培训_____,__技能和经验__按照岗位要求进行资格鉴定. 4.二氧化碳气体保护焊中,为了保证焊缝具有足够的机械性能,同时也为了减少飞溅,焊丝的含碳量必须限制在_0.10%__以下,现使用的H08Mn2SiA 焊丝的含碳量为_0.08%_____. 5.焊接工艺参数,主要包括__焊丝直径__,_焊接电流____,__电弧电压___ __气体流量____等,这些工艺参数对焊接过程的__稳定性___,焊接质量__ 都有不同程度的影响.
二.名词解释(共20分) 过程----一组将输入转入输出的相互关联或相互作用的活动. 特殊过程----对形式的产品是否合格不易或不能经济进行验证的过程,称之为特殊过程. 确认----通过提供客观证据对特定的预期用途或应用要求已得到满足的认定. 三.简答题(共30分) 1.对特殊过程进行控制时应包括那些方面的内容? 答:1).为特殊过程的评审和批准所规定的准则;2).设备的认可和人员资格的鉴定;3).使用特定的方法和程序;4).记录的要求;5).再确认. 2.焊接特殊过程在那些情况下需进行确认? 答:1).当焊接过程中使用的焊机,操作者及焊接方法和验收准则发生更改时,应对焊接工艺参数进行再确认.2).当焊接工艺参数需要更改时,应进行再确认.3).焊接工艺过程的确认周期为一年一次,但当停产期超过半年或产品不能满足用户要求时需再确认.
管道焊接控制措施 分析了压力管道焊接施工缺陷问题，并针对压力气管道工程焊接的重要性，提出了一套较全面、科学的管理办法和措施。 关键词：充氨压力管道；焊接质量；控制措施 对充氨管道工程来说，焊接施工质量是关系到整个工程质量的关键，直接影响到压力管道的安全运行。如何更好的控制焊接质量，我们认为要加强焊接质量的控制和管理，应从施工准备阶段、事前控制、事中控制、事后控制和焊接缺陷预防阶段等几道关键工序着手。 1 施工准备阶段 (1) 组建质检部门 施工准备阶段，施工单位应建立质量管理体系，其焊接技术人员应负责焊接工艺评定，编制焊接作业指导书和焊接技术措施，参与焊接质量管理，处理焊接技术问题，整理焊接技术资料等。焊接质检人员应对现场进行全面检查和控制，负责编制和确定焊口编号和日常的的检查工作，签发检查文件，参与焊接技术措施的审定，参加对焊接质量问题的分析、处理。 (2) 焊接工艺评定 在焊接施工开始前，对所需焊接的管道，制定详细的焊接工艺指导书，并对此焊接工艺进行评定。其评定的目的在于验证用该工艺进行焊接的焊接接头，能否具有合格的力学性能。对焊接接头的检验，要在经过外观检查、无损缺陷检验。 我单位要依据评定合格的工艺，编制焊接工艺规程。其工艺规程应包括以下内容；焊接方法、适用的管材管件材料、管径和壁厚、接头设计形式、填充金属和焊道数、焊接方向、焊道之间的时间间隔、焊接速度、对口器的类型和拆移等。 (3) 焊工考试 对焊工考试人员的资格进行审查，从事压力管道施工的焊工必须持取得技术监督部门核发的、在有效期内的、并具有相应合格项目的焊工证，方能参加考试。 在管道焊接前，按规定对焊工进行资格考试，以检验焊工能否使用经过评定合格的焊接工艺规程，焊接出合格的焊接焊缝。对考试焊接接头，应进行检验(可用破坏性试验或用射线探伤检测)，检验合格方可上岗。 2 事前控制(焊前检查) 在实施焊接作业前，应对需要开展作业的有关设备机具、材料等进行检查，能否满足焊接的条件。 (1) 对焊接设备检查 电焊机工作是否正常，电压、电流是否稳定。 (2) 对焊接材料的检查 由施工单位对该批进场焊条、焊丝进行报验，提供材料合格证，监理单位应检查是否与设计文件相符，并对该批号材料进行现场抽样送检，经检测合格同意使用。对焊条未使用之前，一般不允许撤掉包装，而且应按说明书的要求使用，保管焊条的仓库宜选择干燥通风良好的地方。
减少飞溅的措施 （一）正确选择工艺参数 1．焊接电流和电压在CO2电弧中，对于每种直径的焊丝，其飞溅率和焊接电流之间都存在一定的规律。在小电流区域（短路过度区域）飞溅率较小，进入大电流区域后（细颗粒过度区域）飞溅率也较小，而中间区的飞溅率最大，电流小于150A或大于300A飞溅率都较小，介于两者之间的飞溅率较大。 在选择焊接电流时，应尽可能避开飞溅率高的电流区域。电流确定后在匹配适当的电压，以确保飞溅率最小， 2．焊枪角度焊枪垂直时飞溅量最小，倾斜角度最大，飞溅越多。焊枪前倾或后倾最好不要超过20度。 3．焊丝伸出长度焊丝伸出长度对飞溅也有影响。焊丝长度尽可能缩短。（二）选用合适的焊丝材料，保护气成分。例如： 1. 尽可能选用焊碳量低的钢焊丝，以减小焊接过程中生成的CO气体。实践表明，当焊丝中焊碳量降低到0.04%时，可大大减小飞溅； 2. 采用管状焊丝进行焊接。由于管状焊丝的药芯中含有脱氧剂稳弧剂等造成气-渣联合保护，使焊接过程中非常稳定，飞溅可明显减小； （三）在长弧焊时采用CO2 的混合气作保护气。 虽然通过合理选择规范参数以及采用潜弧方法等可降低飞溅率，但飞溅量仍然较大。在CO2气体中加入一定数量的Ar气，是减少颗粒过度焊金属飞溅最有效的方法。 在CO2气体中加入Ar气后，改变了纯二氧化碳气体的上述物理性质和化学性质。随着Ar气比例增大，飞溅逐渐减少。CO2+Ar混合气体除可克服飞溅外，也改善了焊缝成型，对焊缝溶深、焊缝高度及余高都有影响。 当含60%时可明显的使过渡熔滴的尺寸变细，甚至得到喷射过渡，改善了熔滴过渡特性，减小金属飞溅。 （四）短路过度焊接时限制金属液桥爆断能量 短路过度焊接时，会引起金属飞溅，在短路过度的最后阶段，由于短路电流的急剧增大，使桥液金属迅速地加热，造成了热量的凝聚，最后导致桥爆裂而产生飞溅。 减少此种飞溅的方法：在短路过渡焊接时，合理选择焊接电源特性并匹配合适的可调电流，以便当采用不同直径的焊丝焊接时均可调得合适的短路电流增长速度 （五）采用低飞溅率焊丝 1.对于实芯焊丝，在保证机械性能的前提下，应尽可能降低其中含碳量，并添加适量的钛、铝等合金元素。无论颗粒过度焊接或短路过度焊接都可显著减少由CO等气体引起的飞溅。 2．采用以Cs2CO3，K2CO3等物质活化处理过的焊丝，进行正极性焊接。 3．采用药芯焊丝。采用药芯焊丝的金属飞溅率为实心焊丝的1/3。 （六）焊条烘干后再使用 （七）经常清理焊枪喷嘴，焊接之前在工件上喷防溅液．
工艺管道焊接方案 最终版 1
编号:F A(赤)J480-焊-002 国电赤峰 30·52 煤制尿素项目 A标段气化备煤、B标段净化空分 工艺管道焊接方案 编制: 审核: 批准: 标准化员: 中国化学工程第十一建设有限公司 国电赤峰工程项目经理部 6月 目录
1.编制说明 (2) 2.编制依据 (2) 3.工程概况 (2) 4.通用要求 (2) 5.焊接工艺 (5) 6.焊缝检验及返修 (8) 7.焊接质量保证措施 (11) 8.焊接施工安全风险意识识别 (14) 9.焊接文明施工措施 (15)
1.编制说明 本方案仅适用于国电赤峰3052煤制尿素项目A标段气化备煤、B标段净化空分工艺管道碳钢、合金钢和不锈钢焊接施工作业。合金钢热处理方案及空分装置铝镁合金焊接方案详见专业方案。 在焊接过程中,将以焊接工艺卡的形式对本方案进行进一步细化,下发作业班组并进行技术交底,针对性指导现场焊接施工。 2.编制依据 1)评定合格的焊接工艺评定报告 2)赛鼎工程有限公司设计的技术文件及施工图纸 3)GB50236- 现场设备、工业管道焊接工程施工及验收规范 4)GB50235-1997 工业金属管道工程施工及验收规范 3.工程概况 本工程管道除空分装置冷箱外涉及以下材质:碳钢(20#、L245、Q235A)、低温钢(A333 Gr.6、A671 CC.60)、不锈钢(304、304L、316、1Cr18Ni9Ti)、铬钼合金钢(15CrMoG、12Cr1MoV)等。总焊接量约为25万DIN,分布于空分装置、低温甲醇洗、煤气水分离。变换煤气冷却、酚回收各工段。 4.通用要求 4.1.现场管线材质选用及焊材烘干一览表
