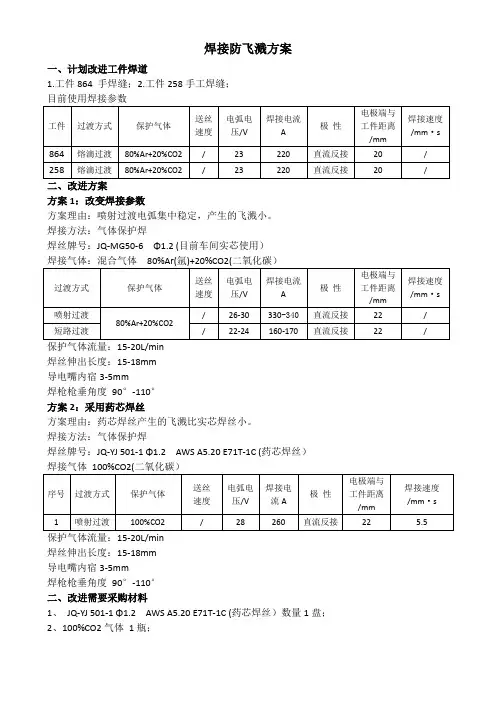

减少飞溅的措施
（一）正确选择工艺参数
1．焊接电流和电压在CO2电弧中，对于每种直径的焊丝，其飞溅率和焊接电流之间都存在一定的规律。在小电流区域（短路过度区域）飞溅率较小，进入大电流区域后（细颗粒过度区域）飞溅率也较小，而中间区的飞溅率最大，电流小于150A或大于300A飞溅率都较小，介于两者之间的飞溅率较大。
在选择焊接电流时，应尽可能避开飞溅率高的电流区域。电流确定后在匹配适当的电压，以确保飞溅率最小，
2．焊枪角度焊枪垂直时飞溅量最小，倾斜角度最大，飞溅越多。焊枪前倾或后倾最好不要超过20度。
3．焊丝伸出长度焊丝伸出长度对飞溅也有影响。焊丝长度尽可能缩短。（二）选用合适的焊丝材料，保护气成分。例如：
1. 尽可能选用焊碳量低的钢焊丝，以减小焊接过程中生成的CO气体。实践表明，当焊丝中焊碳量降低到0.04%时，可大大减小飞溅；
2. 采用管状焊丝进行焊接。由于管状焊丝的药芯中含有脱氧剂稳弧剂等造成气-渣联合保护，使焊接过程中非常稳定，飞溅可明显减小；
（三）在长弧焊时采用CO2 的混合气作保护气。
虽然通过合理选择规范参数以及采用潜弧方法等可降低飞溅率，但飞溅量仍然较大。在CO2气体中加入一定数量的Ar气，是减少颗粒过度焊金属飞溅最有效的方法。
在CO2气体中加入Ar气后，改变了纯二氧化碳气体的上述物理性质和化学性质。随着Ar气比例增大，飞溅逐渐减少。CO2+Ar混合气体除可克服飞溅外，也改善了焊缝成型，对焊缝溶深、焊缝高度及余高都有影响。
当含60%时可明显的使过渡熔滴的尺寸变细，甚至得到喷射过渡，改善了熔滴过渡特性，减小金属飞溅。
（四）短路过度焊接时限制金属液桥爆断能量
短路过度焊接时，会引起金属飞溅，在短路过度的最后阶段，由于短路电流的急剧增大，使桥液金属迅速地加热，造成了热量的凝聚，最后导致桥爆裂而产生飞溅。
减少此种飞溅的方法：在短路过渡焊接时，合理选择焊接电源特性并匹配合适的可调电流，以便当采用不同直径的焊丝焊接时均可调得合适的短路电流增长速度
（五）采用低飞溅率焊丝
1.对于实芯焊丝，在保证机械性能的前提下，应尽可能降低其中含碳量，并添加适量的钛、铝等合金元素。无论颗粒过度焊接或短路过度焊接都可显著减少由CO等气体引起的飞溅。
2．采用以Cs2CO3，K2CO3等物质活化处理过的焊丝，进行正极性焊接。
3．采用药芯焊丝。采用药芯焊丝的金属飞溅率为实心焊丝的1/3。
（六）焊条烘干后再使用
（七）经常清理焊枪喷嘴，焊接之前在工件上喷防溅液．
