两段式煤气发生炉项目报告书
项
目
报
告
书
专业好体会整理

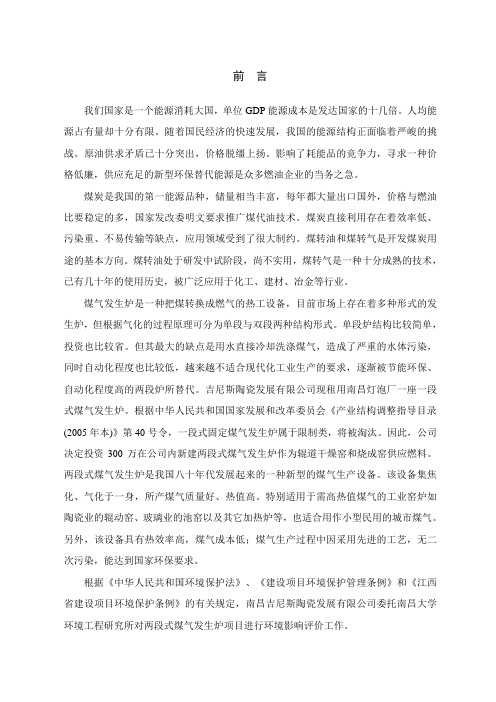

前言
我们国家是一个能源消耗大国，单位GDP能源成本是发达国家的十几倍。人均能源占有量却十分有限。随着国民经济的快速进展，我国的能源结构正面临着严肃的挑战。原油供求矛盾已十分突出，价格脱缰上扬。阻碍了耗能品的竞争力，寻求一种价格低廉，供应充足的新型环保替代能源是众多燃油企业的当务之急。
煤炭是我国的第一能源品种，储量相当丰富，每年都大量出口国外，价格与燃油比要稳固的多，国家发改委明文要求推广煤代油技术。煤炭直截了当利用存在着效率低、污染重、不易传输等缺点，应用领域受到了专门大制约。煤转油和煤转气是开发煤炭用途的差不多方向。煤转油处于研发中试时期，尚不有用，煤转气是一种十分成熟的技术，已有几十年的使用历史，被广泛应用于化工、建材、冶金等行业。
煤气发生炉是一种把煤转换成燃气的热工设备，目前市场上存在着多种形式的发生炉，但依照气化的过程原理可分为单段与双段两种结构形式。单段炉结构比较简单，投资也比较省。但其最大的缺点是用水直截了当冷却洗涤煤气，造成了严峻的水体污染，同时自动化程度也比较低，越来越不适合现代化工业生产的要求，逐步被节能环保、自动化程度高的两段炉所替代。吉尼斯陶瓷进展现租用南昌灯泡厂一座一段式煤气发生炉。依照中华人民共和国国家进展和改革委员会《产业结构调整指导名目(2005年本)》第40号令，一段式固定煤气发生炉属于限制类，将被剔除。因此，公司决定投资300万在公司内新建两段式煤气发生炉作为辊道干燥窑和烧成窑供应燃料。两段式煤气发生炉是我国八十年代进展起来的一种新型的煤气生产设备。该设备集焦化、气化于一身，所产煤气质量好、热值高。专门适用于需高热值煤气的工业窑炉如陶瓷业的辊动窑、玻璃业的池窑以及其它加热炉等，也适合用作小型民用的都市煤气。另外，该设备具有热效率高，煤气成本低；煤气生产过程中因采纳先进的工艺，无二次污染，能达到国家环保要求。
依照《中华人民共和国环境爱护法》、《建设项目环境爱护治理条例》和《江西省建设项目环境爱护条例》的有关规定，南昌吉尼斯陶瓷进展托付南昌大学环境工程研究所对两段式煤气发生炉项目进行环境阻碍评判工作。
我们同意托付后，赶忙组织人员到工程建设所在地及其周围进行了实地调查与勘查，详细了解与收集了本项目的有关资料，并征求了环保部门的意见，参照《环境阻
碍评判技术导则》及有关规范要求，结合该项目的特点，编制完成了《南昌吉尼斯陶瓷进展两段式煤气发生炉项目环境环境阻碍报告书》。
本次评判工作得到了南昌市环保局、南昌经济技术开发区管委会、南昌市环境监测站及建设单位南昌吉尼斯陶瓷进展的大力支持和紧密配合，保证了本次环评工作得以顺利完成，在此深表谢意。
1. 总则
1.1评判目的
通过调查了解建设项目周围地区的现状和进行工程分析的基础上，分析项目生产过程中的污染源分布情形及其污染物种类、性质、排放方式、排放量及浓度等，推测分析项目建设后所产生的污染物对周围环境的阻碍程度与范畴、可能发生的突发性事故、引起有毒有害和易燃易爆等物质泄漏，所造成的人身安全与环境阻碍和损害程度，并指出项目目前生产过程中存在的环境问题，结合区域环境质量的要求，提出操纵污染、事故风险应急防范减缓和爱护环境的完善措施，论证项目采取的环保治理措施的技术经济可行性及合理性，使该项目对环境的危害减少到最低限度，并为主管部门和环保设计部门提供决策和治理依据，达到爱护环境的目的。
1.2 编制依据
1.2.1 法律法规
(1) 《中华人民共和国环境爱护法》（1989年12月26日起施行）；
(2) 《中华人民共和国环境阻碍评判法》（2003年9月1日起施行）；
(3) 《中华人民共和国清洁生产促进法》（2003年1月1日起施行）；
(4) 《中华人民共和国水污染防治法》(1996年5月15日第八届全国人民代表大会常务委员会第十九次会议修正)；
(5) 《中华人民共和国大气污染防治法》（2000年9月1日起施行）；
(6) 《中华人民共和国环境噪声污染防治法》（1997年3月1日起施行）；
(7) 《中华人民共和国固体废物污染环境防治法》(2005年4月1日起施行)；
(8) 《建设项目环境爱护治理条例》(1998年11月18日国务院第十次常务会议通过，1998年11月29日中华人民共和国令第253号公布施行)；
(9) 《江西省建设项目环境爱护治理条例》（江西省第九届人大常委会24次会议[2001]第69号公布）；
(10) 《建设项目环境爱护分类治理名录》(国家环境爱护总局令第14号公布，自2003年1月1日起实施)；
(11) 《江西省环境污染防治条例》(江西省第九届人民代表大会常务委员会第二十次会议通过，自2001年3月1起施行)；
(12) 中华人民共和国国家进展和改革委员会《产业结构调整结构指导名目（2005年本）》第40号令；
(13) 《重大危险源辩识》(GB18218-2000)。
1.2.2 技术导则
(1) 《环境阻碍评判技术导则(HJ/T 2.1~2.3-1993)》；
(2) 《环境阻碍评判技术导则声环境(HJ/T 2.4-1995)》；
(3) 《环境阻碍评判技术导则非污染生态阻碍(HJ/T 19-1997)》；
(4) 《建设项目环境风险评判技术导则(HJ/T 169－2004)》。
1.2.3 项目文件
(1) 《南昌吉尼斯陶瓷进展年产1089万m2陶瓷墙地砖项目可行性研究报告》；
(2) 南昌吉尼斯陶瓷进展托付南昌大学环境工程研究所对该项目进行环境阻碍评判工作的托付书；
(3) 南昌经济技术开发区治理委员会确认的“关于南昌吉尼斯陶瓷进展两段式煤气发生炉项目环境阻碍评判执行标准的函”。
1.2.4 其它
(1) 国家进展打算委员会、国家环境爱护总局计价格[2002]125号文关于“国家计委、国家环境爱护总局关于规范环境阻碍咨询收费有关问题的通知”。
1.3 评判采纳的标准
1.3.1 环境质量标准
(1) 环境空气
本建设项目所在地环境空气质量执行《环境空气质量标准》(GB3095-1996)中二级标准，具体指标见表1.1。
表1.1 环境空气质量标准二级标准(单位：mg/Nm3)
(2) 地表水
项目受纳水体为瀛上河，该水体执行《地表水环境质量标准》(GB3838-2002)中III 类水域水质标准，具体指标见表1.2。
表1.2 地表水环境质量标准(单位：除pH值外，其它为mg/L)
(3) 声环境
本建设项目所在区域执行《都市区域环境噪声标准》(GB3096-93)中3类标准，具体指标见表1.3。
表1.3 声环境质量标准(单位：dB(A))
1.3.2 污染物排放标准
(1) 废气排放标准
项目废气排放执行《大气污染物综合排放标准》(GB16297-1996)表4中二级标准和《工业炉窑大气污染物排放标准》(GB9078-1996)二级。具体指标分别见表1.4。
表1.4 大气污染物排放标准(单位：mg/Nm3)
废水排放执行《污水综合排放标准》(GB8978-1996)表4中一级标准，具体指标见
表1.5。
表1.5 污水综合排放标准(单位：除pH值外，其它为mg/L)
(3) 声环境
a. 营运期噪声执行《工业企业厂界噪声标准》(GB12348-90)III类，具体指标见表1.6。
表1.6 都市区域环境噪声标准(单位：dB(A))
b. 施工期：施工期噪声执行《建筑施工场界噪声限值》(GB12523-90)，见表1.7。
表1.7 建筑施工场界噪声标准限值
1.4 评判项目、评判范畴、工作等级、评判内容及评判重点
1.4.1 评判项目
依照对该建设项目环境特点的调查及项目特点，确定本次评判的要紧项目为：地表水、噪声、环境空气、固体废弃物。
1.4.2 评判工作等级
(1) 地表水环境
经工程污染分析，项目投产运营后有一部分含酚废水，即煤气冷凝液，这部分废水量较少，其产生量为1m3/d，要紧污染物为酚类物质，可对其进行焚烧处理，另一部分是间接冷却煤气的循环水，水量为68m3/d，这部分水不与煤气直截了当接触，可循环利用，依照环境阻碍评判技术导则的分级原则，确定本次评判的地表水的环境阻碍
评判工作等级为三级。
(2) 环境空气
项目产生的废气要紧为给煤仓上煤时所产生的少量粉尘，其排风量为5000m3/h，依照导则运算出粉尘等标排放量为4×106m3/h，小于2.5×107m3/h，因此确定本次环境空气评判工作等级为三级从简。
(3) 声环境
项目噪声源要紧为风机和水泵，其噪声强度为75-90dB(A)，且项目位于南昌经济技术开发区内，该功能区属于适用于GB3096-93规定的3类标准的地区，项目建设前后噪声增加值变化不大，因此依照导则确定本次声环境评判工作等级为三级。
(4) 环境风险
本项目煤气中要紧成分为一氧化碳、氢气和甲烷，依照《建设项目环境风险评判技术导则》（HJ/T 169-2004）附录A.1和《重大危险源辩识》(GB18218-2000)的有关规定，一氧化碳为有毒物质，氢气和甲烷为易燃物质，其中，一氧化碳和氢气混合物的生产场所临界量为1吨，储存场所临界量为10吨；甲烷生产场所临界量为1吨，储存场所临界量为10吨。项目不储存煤气，生产场所单台炉煤气在线量为2083m3/h，经运算，其中一氧化碳和氢气混合物量为0.79t/h，甲烷量为0.04t/h。因此，本项目不构成重大危险源，项目所在地非《建设项目治理名录》中规定的需专门爱护地区、生态敏锐与脆弱区及社会关注区。依照《建设项目环境风险评判技术导则》（HJ/T 169-2004）评判工作级别划分标准的要求，确定本次风险评判级别为二级。
1.4.3 评判范畴
依照环境空气、地表水、噪声的评判等级和风险评判等级，确定本次评判的范畴如下：
(1)地表水：项目废水排放口上游500m至下游5000m的水域。
(2)环境空气：以企业大气污染源为中心，东西、南北边长各为4km的区域。
(3)声环境：为厂界外50m及项目邻近敏锐点。
(4)风险评判范畴：对大气环境阻碍评判范畴为距离源点3公里。
1.4.4 评判内容
(1) 工程污染源分析。
(2) 调查分析项目阻碍区域污染源现状，收集和监测项目阻碍区域的环境质量状况，进行环境质量现状评判。
(3) 清洁生产分析。
(4) 分析项目施工期和运行期对环境空气、地表水等方面的阻碍。
(5) 风险评判。
(6) 分析并提出污染防治措施和方案。
(7) 环境阻碍经济损益分析。
(8) 进行公众参与调查、分析。
(9) 拟定环境治理、监测打算。
1.4.5 评判重点
依照项目的特点，确定本次评判的重点为项目建设位置合理性分析、工程污染源分析、事故风险分析及防范应急措施、污染防治措施及计策。
1.5 操纵污染与爱护环境的目标
1.5.1 环境敏锐点分布情形
本项目建在南昌经济技术开发区内，经调查，项目周围敏锐点分布见表1.8。
表1.8 项目周围敏锐点分布
1.5.2 操纵污染与环境爱护目标
(1) 本项目建成投产后要紧有两部分废水：一部分是含酚废水，即煤气冷凝液，这部分废水量较少，其产生量为1m3/d，要紧污染物为酚类物质，可用焚烧进行处理；另一部分是间接冷却煤气的循环水，水量为68m3/d，这部分水不与煤气直截了当接触，可循环利用。因此，项目废水经采取措施后不外排，满足相应标准的要求并爱护受纳
水体水质达到功能区划目标。
(2) 废气要紧为点火运行期间和应急停送气时排放的少量含煤气废气和给煤仓上煤时产生的少量粉尘，对点火运行期间和应急停送气时排放的少量含煤气废气，可打开煤气放散管，在放散管上部装有火炬，排放的废气点燃后燃烧，煤仓上煤时产生的少量粉尘采取袋式收尘，废气排放满足《大气污染物综合排放标准》(GB16297-1996)中二级标准，确保周围环境空气达到《环境空气质量标准》(GB3095-1996)二级要求。
(3) 噪声采取操纵措施，使厂界噪声满足《工业企业厂界噪声标准》(GB12348-90)III类标准要求，周围区域环境噪声满足《都市区域环境噪声标准》(GB3096-93)3类要求。
(4) 固体废物进行妥善处理与处置，减轻对周围环境的阻碍。
(5) 厂区绿化率达30%。
1.6 评判时段
该项目评判时段包括建设期和生产营运期。
2. 建设项目概况
2.1 现有企业概况
2.1.1 企业概况
南昌吉尼斯陶瓷进展建于2003年，位于南昌经济技术开发区内，总面积为424亩。公司拟建六条(已建一条生产线)高档墙地砖生产线，生产墙地砖1089万m2/a，其中大颗粒抛光砖495万m2/a，高档内墙砖396万m2/a，高档仿古砖198万m2/a，生产设备中除原料粉碎外，其它全部选用国际一流的意大利、德国公司的先进设备。公司一期工程有两条生产线(已做环境阻碍报告表)并于2003年建设了第一条生产线(另一条待建)。目前，有一条生产线投产，年产低档墙地砖200万m2，已建好的单项工程有原料车间(包括原料堆场、球磨工段、制粉工段)、联合车间(包括压制工段、烧成工段)、制釉车间、抛光车间、单段式煤气发生炉系统、变电所、空压机房、地磅房、机修车间、配件库、成品仓库、办公楼宿舍区及进展用地等。公司现有职工170多人，每天三班制，年工作日为330天。现有的一条生产线采纳的是单段式煤气发生炉，已做环评。依照中华人民共和国国家进展和改革委员会《产业结构调整结构指导名目（2005年本）》第40号令，单段式煤气发生炉属于限制类，将被剔除，因此，公司决定将现有的单段式煤气发生炉改建为两段式煤气发生炉。因此，本次评判的内容征对一座两段式煤气发生炉项目进行评判。
2.1.2 生产规模和产品品种
生产规模和产品品种：年产墙地砖200万m2。
2.1.3 要紧原辅材料、燃料消耗量见表2.1
2.1.4 要紧生产工艺
2.1.4.1 要紧生产工艺
(1) 原料输送及配料
生产所需的要紧原料为长石、瓷土、石英、色料等要紧由汽车运输进厂，硬质原料存到露天堆场，粘土、瓷土存放在原料堆棚中，硬质原料使用时经颚式破裂机、锤式破裂机破裂后存于室内料库，粘土和瓷土经检选后使用。装载车将各种原料按配比
表2.1 要紧原辅材料、燃料来源及消耗量表
倒入30t喂料机料斗内，由电子称称量后平均喂入皮带输送机，再通过可逆移动式皮带输送机将原料送到球磨机入料口，实现球磨机的自动加料。
(2) 制浆、制粉
20吨的球磨机内按比例加入配料，研磨体、水及稀释剂(电解质)后，磨到合格细度的泥浆。磨机内泥浆由压缩空气压出过筛后流入泥浆池搅拌、陈腐，调整比重，再由气动隔膜泵送到高位浆池经振动筛和除铁器处理后流入喷雾系统工作浆池内，再由高压柱塞泵抽取喷入喷雾干燥塔内干燥成颗粒粉料，从喷雾干燥塔出来的粉料通过振动筛后由皮带输送机和斗提机送到粉料仓内闷料、均化。
(3) 成型干燥
粉料陈腐后，通过振动筛、皮带输送机等送入压砖机料斗中，经电脑布料、自动压型、脱膜、分坯、清扫后，通过翻坯进入输送带，送入辊道干燥窑内干燥。干燥窑要紧利用烧成窑余热，不足部分以煤气为燃料补充。
(4) 制釉、施釉
各种釉用原料经电子称准确称量后由输送机加入球磨机内，球磨到合格釉浆，釉浆通过筛除铁后陈腐，送至施釉线。烘干后的生坯由自动输送设备送入施釉线，经清扫、喷湿、上釉、印花、底面处理后输入辊道窑。
(5) 烧成、检选、抛光、包装
釉坯由自动输送设备送入辊道窑，辊道窑采纳煤气明焰烧成，烧成后的产品经检
选后送入抛光机抛光。检选人员依据生产标准对产品进行检选，分级后再装箱包装，送入成品库。具体生产工艺流程及污染源分布见图2.1。
图2.1 工艺流程及污染源分布图
2.1.4.2 要紧设备
公司现有要紧设备见表2.2。
表2.2 要紧生产设备
2.1.5 要紧污染源与污染物排放分析
2.1.5.1 废水
废水要紧有职工生活污水、地面清洗废水、设备冷却水、设备清洗废水、施釉线外漏釉水、磨边用水、少量的化验用水及单段式煤气发生炉产生的煤气洗涤废水。地面清洗用水、设备冷却水、设备清洗用水、施釉线外漏釉水、磨边用水及少量的化验用水等混合废水产生量为25m3/d，其要紧污染物为：泥浆悬浮物、COD、及微量的矿物油等，目前这部分废水采取沉淀处理后80%被循环利用，外排的20%出水水质不能达标；煤气洗涤和脱硫废水产生量为100 m3/d，要紧污染物为SS、COD、氰化物、氨氮、硫化物、挥发酚等，经沉淀处理后采取了循环使用措施，需定期排放部分废水，排放的部分废水未达标，生活污水经化粪池处理后排放。现有废水排放情形见表2.3。
表2.3 现有废水排放情形表
项目建成后，企业现租用的单段式煤气发生炉将被剔除。同时依照“以新带老”原则，对未达标排放的地面清洗用水、设备冷却水、设备清洗用水、施釉线外漏釉水、磨边用水及少量的化验用水等混合废水采取多级沉淀处理后达标外排。
生活污水需采纳微动力废水处理装置处理后达到排放标准外排。
采取以新带老措施后现有污水排放情形见表2.4。
表2.4 采取“以新带老”措施后现有废水排放情形表
2.1.5.2 废气
粉尘及废气要紧为原料破裂和配料、磨机入口、振动筛、压砖工段和车间及运输过程、煤堆场等产生粉尘以及喷雾干燥器热风炉、辊道干燥窑（系直截了当利用烧成后的余热）尾气。
原料破裂和配料、磨机入口、振动筛、压砖工段、煤仓上煤和车间及运输过程等产生粉尘，其中原料破裂、振动筛、压机等处配有除尘器，煤仓上煤、磨机入口、车间运输过程和煤堆场等产生的粉尘呈无组织排放。车间内采取了强制通风措施以改善车间空气环境。具体排放情形见表2.5。
喷雾干燥器热风炉是以洗煤为燃料，煤的含硫量为0.5%，消耗量为20t/d，废气排风量为11500m3/h，要紧污染物为烟尘和SO2，产生浓度分别为810mg/m3和580mg/m3；辊道烧成窑以煤气为燃料，其尾气不外排，直截了当被辊道干燥窑利用其余热进行干燥，煤气燃烧完全，干燥窑尾气中有害物质较少，废气排风量为50000m3/h，要紧污染物为烟尘和SO2，产生浓度分别为140mg/m3和160mg/m3。具体排放情形见表2.5。
表2.5 现有废气排放情形表
由表2.5能够看出，现有废气中原料破裂、振动筛、压机处产生的粉尘、喷雾干燥器热风炉、辊道窑尾气经采取措施后能满足相应的排放标准的要求，但煤仓上煤、磨机入口、料仓和车间及运输过程等产生的粉尘呈无组织排放，依照“以新带老”原则，对煤仓上煤、磨机入口处产生的粉尘应采取袋式收尘，对车间运输过程、煤堆场产生
的无组织排放粉尘尽量采取密闭运输设施、降低物料落差，对煤堆场采取定期洒水来抑尘。
采取以新带老措施后煤仓上煤、磨机入口处现有废气排放情形见表2.6。
表2.6 采取“以新带老”措施后现有废气排放情形表
2.1.5.3 固体废物
固体废物要紧为煤气发生炉炉渣、热风炉炉渣、煤气发生炉电捕焦油、热风炉除尘灰、废水处理污泥、原料检选杂质，压机废料、抛光磨边及检验不合格品，在这些废料中，成型的废料和干燥的废坯可回收利用，其他废渣和粉尘可集中在厂区废渣场，定期送往厂外用于填坑铺路，废水处理污泥填埋，焦油属危险化学品(编号为HW11)，目前单段式煤气发生炉所产焦油未按照国家的有关规定进行无害化处理，没有设置贮存槽，而是随意堆放。其具体的年产生量和处置措施见表2.7。
表2.7 废渣排放情形
2.1.5.4 噪声
噪声要紧来源于风机、球磨机、抛光机、空压机和压机等，其源强声级为75-100dB(A)。具体见表2.8。目前企业未对球磨机、抛光机、压机等采取隔声减震的降噪措施。项目建成后，企业应依照“以新带老”原则，对引风机和空压机采取密闭措施，并在车间内采取必要的隔音措施，如粘贴隔音材料等；采纳隔声罩对球磨机进
行隔声处理，在球磨机底座垫上橡胶垫片。
表2.8 噪声源强度
2.2 建设项目差不多情形
2.2.1 建设项目名称、建设性质、建设地点及投资总额
建设项目名称：南昌吉尼斯陶瓷进展两段式煤气发生炉项目
建设项目性质：改造。依照产业政策，单段式煤气发生炉属于限制类，将被剔除，因此，吉尼斯陶瓷进展将现租用的单段式煤气发生炉系统改建为Φ3200两段式煤气发生炉系统，建设地址由厂外迁致厂内的东南面。
建设项目地点：本项目建在吉尼斯陶瓷进展厂区内的东南面。项目具体地理位置见附图一。
项目总投资：300万元人民币。
2.2.2 建设规模和占地面积
年产冷煤气1650万m3，煤气组成成分为：一氧化碳29%，甲烷3%，氢气16%，二氧化碳5%，碳氢化合物0.2%，氧气0.5%，氮气为46.3%。项目占地面积900m2。
2.2.3 生产工艺方法
两段式净化煤气发生炉系统，从其生产过程上可分为制气时期和净化时期。制气时期：由液压加煤阀加入到炉内的煤先通过由气化段上升的煤气逐步加热，进行干燥、干馏，析出挥发份，干燥、干馏过程生成的干馏煤气由顶部煤气管道引出，其特点是温度低，并含有大量焦油。煤炭通过干燥干馏形成半焦后下移进入高温气化时期，通过系列氧化还原反应，生成以CO、H2为要紧可燃成分的气化煤气，其特点是温度高，含有粉尘而差不多不含焦油。其中一部分经中心管和四周的耐火砖通道引出形成底部
煤气，另一部分经干馏段，同干馏煤气混合由顶部引出形成顶部煤气；净化时期：顶部煤气进入电捕焦油器捕焦后进入洗涤间冷器，对轻质焦油和水进一步析出处理。底部煤气进入旋风除尘器除尘后，经强制风冷器冷却，随之与顶部煤气混合进入间冷器冷却后进入电捕轻油器捕除轻质焦油，经充分净化冷却后被输入储气柜或者直截了当进入煤气加压机送入用户车间。
3. 建设项目工程分析
3.1 建设项目工艺流程

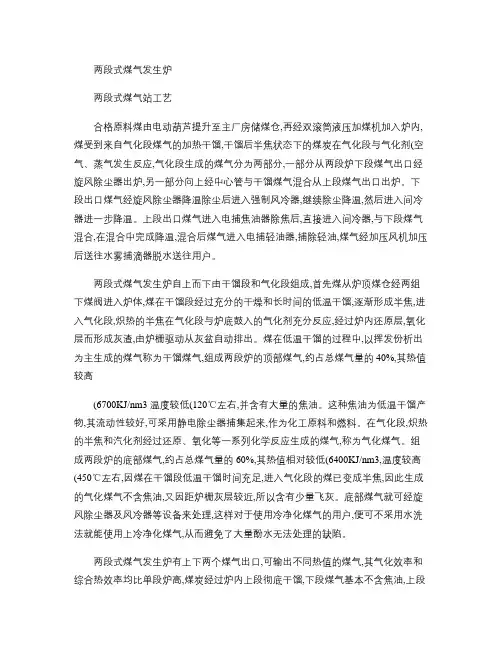

两段式净化冷煤气发生炉系统，从其过程上可分为制气和净化两个时期。
(1) 炉体主体制气时期
冷煤气是以空气和水蒸汽为汽化剂，通入煤气发生炉内与碳发生反应制得的煤气。煤通过上煤装置加到煤仓中，通过液压加煤阀加入到炉内，加入的煤先通过由气化段上升的煤气逐步加热，进行干燥、干馏，使煤中的挥发份随着温度升高逐步析出，干燥、干馏过程生成的干馏煤气由顶部煤气管道引出，其特点是温度低，并含有大量焦油。这部分气体占总量的40%左右。煤炭通过干燥干馏形成半焦，连续下移进入高温气化段，通过系列氧化还原反应，生成以CO、H2为要紧可燃成分的气化煤气。这部分煤气量约占总量的60%，其特点是温度较高，含有粉尘但差不多不含焦油。其中一部分通过中心管和四周的36条耐火砖通道引出形成底部煤气，另一部分通过干馏段，同干馏煤气混合由顶部引出形成顶部煤气。煤在气化段与气化剂(空气、水蒸气)发生复杂的氧化还原反应，生成一氧化碳、氢气等可燃性气体和二氧化碳，氮气等，要紧反应过程可用下面几组方程表示：
①C+O2=CO2+Q
②2H2O(汽)=2H2+O2-Q
③CO2+C=2CO-Q
④H2O(汽)+C=CO+H2-Q
⑤2H2O(汽)+C=CO2+2H2-Q
(2) 煤气净化、送气部分
从顶部引出的顶部煤气，进入电捕焦油器，进行捕焦，通过捕焦后的顶部煤气进入洗涤间冷器对煤气中的轻质焦油和水进一步析出处理。从底部引出的底部煤气第一进入旋风除尘器除去煤尘后，再进入制风冷器进一步冷却，而后与顶部煤气混合一起进入间冷器，经间冷器洗涤冷却后的煤气进入电捕轻油器捕除轻质焦油，得到充分净化冷却后的煤气直截了当进入煤气加压机，送入车间供辊道窑和辊道干燥窑使用。项
