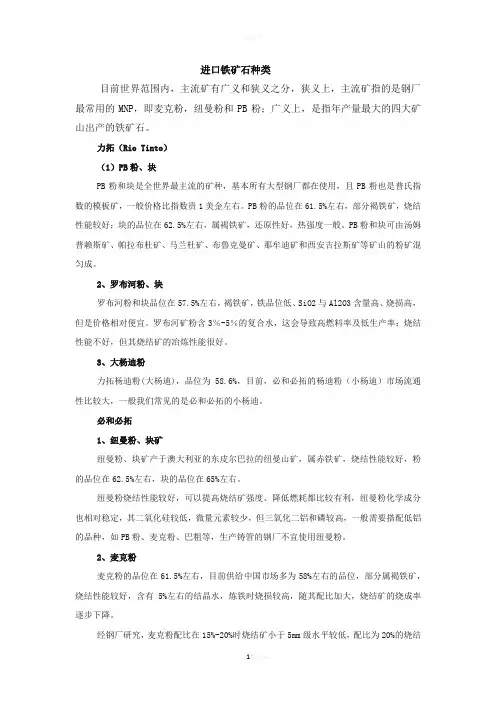

进口铁矿石种类
目前世界范围内，主流矿有广义和狭义之分，狭义上，主流矿指的是钢厂最常用的MNP，即麦克粉，纽曼粉和PB粉；广义上，是指年产量最大的四大矿山出产的铁矿石。
力拓（Rio Tinto）
（1）PB粉、块
PB粉和块是全世界最主流的矿种，基本所有大型钢厂都在使用，且PB粉也是普氏指数的模板矿，一般价格比指数贵1美金左右。PB粉的品位在61.5%左右，部分褐铁矿，烧结性能较好；块的品位在62.5%左右，属褐铁矿，还原性好，热强度一般。PB粉和块可由汤姆普赖斯矿、帕拉布杜矿、马兰杜矿、布鲁克曼矿、那牟迪矿和西安吉拉斯矿等矿山的粉矿混匀成。
2、罗布河粉、块
罗布河粉和块品位在57.5%左右，褐铁矿，铁品位低、SiO2与Al2O3含量高、烧损高，但是价格相对便宜。罗布河矿粉含3％-5％的复合水，这会导致高燃料率及低生产率；烧结性能不好，但其烧结矿的冶炼性能很好。
3、大杨迪粉
力拓杨迪粉(大杨迪)，品位为58.6%，目前，必和必拓的杨迪粉（小杨迪）市场流通性比较大，一般我们常见的是必和必拓的小杨迪。
必和必拓
1、纽曼粉、块矿
纽曼粉、块矿产于澳大利亚的东皮尔巴拉的纽曼山矿，属赤铁矿，烧结性能较好，粉的品位在62.5%左右，块的品位在65%左右。
纽曼粉烧结性能较好，可以提高烧结矿强度、降低燃耗都比较有利，纽曼粉化学成分也相对稳定，其二氧化硅较低，微量元素较少，但三氧化二铝和磷较高，一般需要搭配低铝的品种，如PB粉、麦克粉、巴粗等，生产铸管的钢厂不宜使用纽曼粉。
2、麦克粉
麦克粉的品位在61.5%左右，目前供给中国市场多为58%左右的品位，部分属褐铁矿，烧结性能较好，含有5%左右的结晶水，炼铁时烧损较高，随其配比加大，烧结矿的烧成率逐步下降。
经钢厂研究，麦克粉配比在15%-20%时烧结矿小于5mm级水平较低，配比为20%的
烧结成品率最高。
3、小杨迪粉
小杨迪粉品位在58%左右，铝含量低，其他有害元素也比较低，成分很稳定、波动小，是澳矿系列中低铝的品种，
小杨迪粉结晶水较高，混合制料所需水分要求较高，因其结构疏松，烧结同化性和反应性较好，因此可部分替代纽曼山粉矿或巴西粉矿，钢厂普遍使用配比在10-20%之间
4、金布巴粉
金布巴粉属于中品位澳大利亚褐铁矿，该铁矿磷含量较其他的主流澳粉均高，达到0.12%，Al2O3也偏高，约2.6%左右。
金布巴粉与大多数褐铁矿一样，其液相生成能力较好，有利于提高烧结透气性，提高烧结产量，但大比例使用影响烧结矿强度，提高固体燃耗，钢厂普遍使用配比控制在10-20%不等，不少钢厂顾忌其磷含量比较高，配比难以提高，特别对冶炼品种钢的钢厂或铸管厂。
FMG
2013年前，FMG品种主要是火箭粉、火箭特粉、超特粉，2014后，FMG将火箭粉跟超特粉混一起卖，就叫混合粉，超特还是主流，而且量特别大，低品矿主流中的主流。
1、FMG混合粉
FMG混合粉属于中低品位澳大利亚褐铁矿，成分比较稳定，铁品位典型值58.3%，铝含量和大部分澳矿一样偏高，达到2.5%，锰稍有偏高（0.57%），但硫磷以及其他微量元素都比较低。
FMG混合粉同化温度低，液相流动性好，透气性较好，可以提高烧结矿产量；但大比例配加，影响烧结矿强度，增加燃料消耗。如搭配低铝巴西粉或者精粉，对烧结矿产质量都有好处，钢厂配比在10-30%不等，也有部分钢厂配比达到40%。
2、超特粉
超特粉属于品位较低，铝、锰较高，磷相对较低的澳大利亚褐铁矿，烧损一般在8.5-9.5%，是一种高烧损的铁矿，可提高烧结透气性，但也可增加烧结固体燃耗，其他的微量元素较低。
钢厂使用配比在10-30%不等，长期使用超特粉的钢厂配比控制在20%左右。钢厂一般使用FMG混合粉、杨迪粉等中低品位的品种替代，钢厂反应，使用超特粉搭配巴西粉或者精粉，可以保证烧结矿产质量。
淡水河谷
1、卡粉（SFCJ粉）
巴西卡粉品位高(65-67%)，低硅（1%-2%），低铝（1%），有害元素也比较低，有利于提高烧结矿品位，为配加低品质铁矿提供条件，对物流成本较高的钢厂也比较合适。二氧化硅低，可以搭配低价高硅的品种，降低配矿成本，可以减少熔剂的消耗。但硅低，单烧效果不是很好，硅低导致液相生产效果较差，参与框架形成时，影响强度，影响烧结产量。
巴西卡粉价格比较贵，钢材利润下降后，提高配比意义不大。
2、巴西粗粉
巴西粗粉品种比较多，主要是Vale南部粉和CSN巴西粉，巴西粗粉有个共同的特点，基本都是赤铁矿，S、P、Al2O3都相对较低，特别是S含量非常低，其他有害元素也非常低，适合于搭配微量元素比较高的品种，近几年降品严重，硅铝也越来越高。
钢厂配比普遍在10-30%之间不等，巴西粗粉搭配高烧损的铁矿，有利于提高烧结矿产质量。
3、巴西精粉
巴西精粉品位都比较高，基本在65%左右，有害元素极低，适合搭配有害元素相对比较高的低品质非主流货。
由于介于球团粉和烧结粉之间，巴西精粉晶粒呈片状，吸水性差，熔点高，同化性和液相流动性都不理想，需要增加燃料消耗，但烧结矿强度较好。
非主流矿
除了以上的铁矿石以外，其他铁矿石都被归在非主流的行列中。如澳洲的罗伊山和阿特拉斯粉块、印度粉、巴西的CSN出品，vale的巴粗、卡粉以外的品种等。
1、罗伊山铁矿
罗伊山是澳大利亚最近崛起的铁矿之一，位于西澳皮尔巴拉矿区内的纽曼以北约115公里处，罗伊山矿山有超过23亿公吨，平均55%的铁矿石。
罗伊山产品指标、定价模式与力拓的PB系列产品相近，虽然粉的水分相对较大，但粉矿品位约61%，而且磷含量低至0.04%，比澳大利亚现有的主流中级粉矿更有优势。
与粉矿相比，罗伊山块矿的市场认可度更高，罗伊山块矿的粉率要比PB块低，而罗伊山粉矿比PB粉低了一个铁品位，虽然产品定位是可以替代PB粉的，但钢厂近期的更关心铁品位的高低。
2、印粉
印度粉品种比较多。一般来说，印度粉属于铝、锰含量较高、结晶水含量适中的赤铁矿。目前市场上比较多的印度粉成分典型值是铁57.5%、硅5.5%、铝4.5%，磷0.05%、硫0.03%、水分11%。
使用印度粉的钢厂主要目的是降低铁水成本，在钢厂利润较高的情况下，中低品位的印度粉使用量较少；相反，利润较低的时候则会增加中低品位印度粉的使用量。使用印度粉的钢厂配比在5-20%不等。
第一章 建筑材料的基本性质 一、授课提纲及讲解内容 1、物理性质 主要搞懂密度与表观密度、密度与孔隙率、孔隙率与空隙率之间的联系和区别。 2、力学性质 变形性质有弹塑性变形、脆塑性材料、弹性模量、徐变和松弛几个内容。强度主要了解材料实际强度为什么比理论强度低许多。其他性质有脆性、韧性、疲劳、硬度、磨损等，一般了解即可。 3、触水性质 搞明白亲水性与憎水性、吸水性与吸湿性、耐水性、抗渗、抗冻性概念。 4、热工性质 主要是绝热性能，指标导热系数。 5、耐久性 是一个综合指标。 6、其他性质 装饰性、防火性、放射性。 二、讲解时间 3×50min 。 三、讲稿与板书（*加黑部分为黑板板书内容） §1-1 材料的物理性质 1、密度与表观密度 密度 V m =ρ； 表观密度00V m =ρ V —材料在绝对密实状态下的体积，是指不包括孔隙体积在内的固体所占有的实体积。 0V —材料在自然状态下的体积，或称表观体积，是指包括内部孔隙的体积。 测得含孔材料的V 时，一般用磨细的方法来求得。 表观密度0ρ，一般是指材料在气干状态下的0ρ，在烘干状态下的0ρ，称为干表观密度。 2、密实度与孔隙率 密实度是指材料体积内被固体物质所填充的程度；孔隙率是指材料体积内，孔隙体积所占的比例。即 ρρ0 0==V V D 0001ρρ-=-=V V V P D 和P 从两个不同侧面来反映材料的密实程度，两者关系为1=+D P 。D 和P 通常用百分数表示。 3、堆积密度、填充率和空隙率 堆积密度是指粉状、粒状和纤维材料在堆积状态下（包括了颗粒内部的孔隙和颗粒之间的空
隙），单位体积所具有的质量： '='00V m ρ '0ρ的大小，不仅取决于材料的0ρ，而且还与材料的疏密度有关，还受材料含水程度的影响。 填充率D '是指散粒材料在堆积体积中，被颗粒填充的程度。空隙率ρ' 是颗粒之间的空隙所占堆积体积的比例。即 0000ρρ'='='V V D ；000001ρρ'-='-'='V V V P P '和D '从两个侧面反映材料颗粒互相填充的疏密程度。 §1-2 材料的力学性质 1、变形性质 弹性变形：外力除去后可完全消失的变形。 塑性变形：外力除去后不能消失的变形。 脆性材料：材料在破坏前有明显的塑性变形者。 塑性材料：材料在破坏前无明显的塑性变形者。 弹性模量：εσ= E 。 徐变与松弛：在长期不变外力作用下，变形逐渐增大的现象叫徐变；在长期荷载作用下，如总变形不变，而引起应力逐渐降低的现象，成为应力松弛。 2、材料的强度 理论强度：指按材料结构质点引力计算的强度，一般都很高。 实际强度：按材料在荷载下实际具有的强度，一般远远低于理论强度。原因是材料内部都存在很多缺陷。 通常意义上的强度是指材料的实际强度，常用强度有：压、拉、弯、剪强度。 3、其他性质 脆性：外力下，直到断裂前都不出现明显塑性变形性质。 韧性：在冲击、振动荷载下，材料能承受很大变形而不致破坏的性质。 疲劳极限：交替荷载作用下，应力也随时间作交替变化，这种应力超过某一限度而长期反复会造成材料的破坏，这个限度叫做疲劳极限。 硬度：受外界物质的摩擦作用而减小质量和体积的现象。 磨损：同时受摩擦和冲击两种作用，而减小质量和体积的现象。 §1-3 材料与水有关的性质 1、亲水性与憎水性 材料很快将水吸入内部或使水在材料表面散开来，这种与水的亲和性称为亲水性。 材料不吸水或使水呈珠状存在于材料表面，这种不易被润湿的性质成为憎水性。 2、吸水性与吸湿性
现代化工与高新技术结课论文题目：运用绿色建筑材料营造健康的人居环境 姓名：董燕学号：3014206126 学院：建筑学院班级：14级环境设计
运用绿色建筑材料营造健康的人居环境 【摘要】：本文通过对绿色建筑材料基本的研究和对健康人居环境的涵义及当前人居环境存在的问题做了的阐述,说明了绿色建筑材料广泛应用的必要性和重要性,并在此基础上,又提出了如何在健康人居环境中更好的应用绿色建筑材料,以保证当前人居环境问题的妥善解决。【关键词】：绿色建筑材料；人居环境；研究；应用。 引言：建筑材料是建筑行业中很重要的组成部分，建筑材料的化学性质很大程度上决定了建筑的质量和寿命，建筑材料的质量又很大程度上决定了人类生活环境的质量，所以绿色的化学材料、绿色的建筑材料是营造健康的人居环境、绿色建筑规划、设计和绿色建筑技术、材料的集成。环境破坏的罪恶之源不仅仅是工业污染，更严重的是建筑方面的污染。在建筑工程中，大量能源和自然资源被消耗掉，严重影响了人们赖以生存的环境。建筑的正常运行离不开建筑材料,如果能将建筑材料进行合理运用，对缓解资源短缺、节约能源和环境保护等起到很大的促进作用。为此,必须在建筑中广泛应用绿色建筑材料。 一、健康人居环境的内涵 人居环境也叫“人类住区”，或者叫“人类聚居”。它的含义就是“人类生存、从事生产、进行各种社会活动所在的环境”。人类的居住环境是由社会环境、自然环境和人工环境所组成，它不仅仅是指住房、小区及城市，它是人类活动的全过程，包括居住、工作、教育、卫生、文化、娱乐等，以及为维护这些活动而进行的实体结构的有机结合。人居环境的健康性主要是指影响居住者身心健康的室内外环境因素，它包括室外环境的阳光、空气、水、绿化、避免噪声干扰，要使居住者有社区感，确保居住者的私密性。室内环境要控制空气质量，做到建筑装饰材料的无害化、绿色化。健康的人居环境,要求人与自然要和谐发展,是一种完好的社会关系的体现,他要求一切以居住者为出发点,通过绿色建筑材料的广泛应用,使居住者 能够获得一个舒适且健康的居住环境,保证自然与社会的协调发展。
矿粉 ? ?从1969年起，英国、德国等发达国家就开始了超细矿渣粉在混凝土中作为矿物掺合料的应用。自上世纪90年代起，我国开始了超细矿渣粉的应用研究工作。2000年，国家标准《用于水泥和混凝土的粒化高炉矿渣粉》GB/T18046—2000正式颁布。2002年，国家标准《高强、高性能混凝土用矿物外加剂》颁布实施。在该标准中，正式将超细矿渣粉命名为“矿物掺合料”，纳入混凝土第六组分。从此，超细矿渣粉作为一个独立的新产品横空出世，并立即被广泛地接受和应用。 1.矿粉的概念 ?磨细矿粉即磨细水淬高炉矿渣粉，又称矿渣微粉，其英文缩写为GGBS 或GGBFS ?磨细矿粉是以高炉水淬矿渣为主要原料经干燥、粉磨处理而制成的超细粉末材料；是制备高性能水泥和混凝土的优质混合材。 2.矿粉的技术指标 ?矿粉的活性指数是采用标准试验测试确定的，简单的说：矿粉替代50%水泥，拌合制作标准砂浆试件，然后测试砂浆28天强度。含矿粉砂浆强度与不含矿粉基准砂浆强度比，就是矿粉的活性指数。 ?常用的S95是一个矿粉等级。其中…S?表示矿粉，来源于英文SLAG（矿渣）。…95?表示活性指数不小于95%。 ?标准：S105/95/75，7天活性指数：不小于95、75、55，28天活性指数：不小于105、95、75 ?流动度比：小于85、90、95 ?密度。2.8g/cm3，比表面积：不小于350m2/kg 2.矿粉的技术指标 ?粒化高炉矿渣的质量可用质量系数K得大小来表示： ?K=（CaO + Al2O3 + MgO）/（SiO2 + MnO + Ti O 2） ?式中CaO 、Al2O3 、MgO、SiO2 、MnO 、Ti O 2为相应氧化物的重量百分数。 ?质量系数反应了矿渣中活性组分与低活性和非活性组分之间比值。质量系数越大，则矿渣的活性越好。 3.矿粉和粉煤灰的区别 ?（1）两者来源不同：粉煤灰来源于热电厂排放的烟气经收尘处理后收
绿色建筑材料的发展概况及展望
绿色建筑材料的发展概况及展望 一、绿色建筑的发展 2l世纪人类共同的主题是可持续发展，对于城市建筑来说亦必须由传统高消耗型发展模式转向高效绿色型发展模式，绿色建筑正是实施这一转变的必由之路，是当今世界建筑发展的必然趋势。 绿色建筑是指为人类提供一个健康、舒适的工作、居住、活动的空间，同时实现最高效率地利用能源、最低限度地影响环境的建筑物。它是实现“以人为本”、“人——建筑——自然”三者和谐统一的重要途径，也是我国实施二十一世纪可持续发展战略的重要组成部分。 绿色建筑遵循可持续发展原则，体现绿色平衡理念，通过科学的整体设计，集成绿化配置、自然通风、自然采光、低能耗围护结构、太阳能利用、地热利用、中水利用、绿色建材和智能控制等高新技术，充分展示人文与建筑、环境及科技的和谐统一。 绿色建筑具有选址规划绿色合理、资源利用高效循环、综合措施有效节能、建筑环境健康舒适、废物排放减量无害、建筑功能灵活适宜等六大特点，不仅可满足人们的生理和心理需求，而且能源和资源的消耗最为经济合理，对绿色环境的冲击最小。 20世纪60年代，美籍意大利建筑师保罗。索勒瑞（PaolaSoleri）把生态学（Eco1ogy）和建筑学（Architecture）两词合并为“Arology”，提出了著名的“生态建筑”（绿色建筑）的新理念。20世纪70年代，石油危机的爆发，使人们清醒地意识到，以牺牲生态环境为代价的高速文明发展史是难以为继的。耗用自然资源最多的建筑产业必须改变发展模式，走可持续发展之路。太阳能、地热、风能、节能围护结构等各种建筑节能技术应运而生，节能建筑成为建筑发展的先导。 20世纪80年代，节能建筑体系逐渐完善，并在英、法、德、加拿大等发达国家广为应用。同时，由于建筑物密闭性提高后，室内环境问题逐渐凸现，不少办公楼存在严重的建筑病综合症（SBS），影响楼内工作人员的身心健康和工作效率。以健康为中心的建筑环境研究成为发达国家建筑研究的热点。 1992年巴西的里约热内卢“联合国环境与发展大会”的召开，使“可持续发展”这一重要思想在世界范围达成共识。绿色建筑渐成体系，并在不少国家实践推广，成为世界建筑发展的方向。 30多年来，绿色建筑的由理念到实践，在发达国家逐步完善，形成了较成体系的设计方法、评估方法，各种新技术、新材料层出不穷。一些发达国家还组织起来，共同探索实现建筑可持续发展的道路，如：加拿大的“绿色建筑挑战”（GREENBUILDINGCHALLENGE）行动，采用新技术、新材料、新工艺，实行综合优化设计，使建筑在满足使用需要的基础上所消耗的资源、能源最少。日本颁布了《住宅建设计划法》，提出“重新组织大城市居住空间（环境）”的要求，满足21世纪人们对居住环境的需求，适应住房需求变化。德国在90年代开始推行适应生态环境的住区政策，以切实贯彻可持续发展的战略。法国在80年代进行了包括改善居住区环境为主要内容的大规模住区改造工作。瑞典实施了“百万套住宅计划”，在住区建设与生态环境协调方面取得了令人瞩目的成就。 二、课题研究的背景 绿色建筑和奥运结合的时间不长，但可持续发展思想与奥林匹克精神依然迅速地实现了和谐与统一。1996年美国亚特兰大奥运会中已开始尝试使用一些可再生性能源和高效交通措施；2000年澳大利亚悉尼奥运会中，绿色建筑的思想开始在奥运场馆及其配套设施的建设中有所体现。悉尼奥运会被认为是目前科技含量最高的一届夏季奥运会，而最能展现悉尼奥运会高科技含量的便是在世界范围内受到了广泛的关注和赞誉的绿色奥运村。这一项目的成功设计、施工与建设，现有绿色建筑技术评价体系（如澳大利亚的绿色建筑评估体系NABERS）亦功不可
关于建筑材料种类及其特点的调查报 告
关于建筑材料种类及其特点的调查报告 这个暑假，我采访了我的一位叔叔，她的工作就是造房子。经过采访对附近建筑工地里在建工程的了解，我采访到了一些有关民房的建筑材料及其特点。这次主要了解了下瓦房和商品房的有关信息。 在采访之前，我需要大概了解一些建筑材料的知识。我查阅了一些资料，知道了建筑材料可分为结构材料、装饰材料和某些专用材料。结构材料包括木材、竹材、石材、水泥、混凝土、金属、砖瓦、陶瓷、玻璃、工程塑料、复合材料等;装饰材料包括各种涂料、油漆、镀层、贴面、各色瓷砖、具有特殊效果的玻璃等;专用材料指用于防水、防潮、防腐、防火、阻燃、隔音、隔热、保温、密封等。这样大概了解了建筑材料的范围，在访问中能够更加明晰。到了叔叔家，我先说明了来意，叔叔很乐意配合我的采访。接下来就总结了下记录了下来。现在普遍运用到民房的的材料（因为叔叔说厂房的建造会更复杂得多，因此这里就没继续采访）。民房业主要说了商品房和老房子，也就是瓦房。最基本的材料，当然是水泥，黄沙，石子，砖头。像水泥、黄沙、石子这些是做混凝土的主要原料。不过现在商用混凝土也在投入运用。（下面会详细介绍商用混凝土）钢筋是必须的，是主要的支架，钢筋的规格还有不同，有大的有小的，钢种也不同，用在不同的地方。木头经
常见于老瓦房的建造中，商品房很少用木头了。门窗，窗户经常见的是铝合金管，门大多都是水泥直接砌成的形状瓦房中使用木框框起做门。瓦房的隔板以前一般是木板，现在大多都用水泥钢筋了。房中的梁有些是木梁，有些也是水泥梁，这要看这房子。商品房的每层的隔板，建造时上面才是钢筋。瓦房要上瓦，就需要一种材料，叫牛毛纸，是雨天用来防漏水的，在其上面铺上瓦片，瓦片常见的是琉璃瓦。。其它的还有些保温材料，涂料，瓷砖，防水材料等。我还知道了，在建造过程中，电线、塑料管、插座等都是在建设过程中就做好的。我边记录边听叔叔说着，问了下叔叔这些材料的特点，叔叔只是简约的说了下，我想回家之后能够查的，因此结束了采访，上网照着叔叔说的材料查了下她们各自的特点。以下就是我联系采访资料又查了采访中建筑材料的更详细的资料及特点。 1.钢筋有如下特点：钢筋是指钢筋混凝土用和预应力钢筋混凝土用钢材，其横截面为圆形，有时为带有圆角的方形。包括光圆钢筋、带肋钢筋、扭转钢筋。钢筋混凝土用钢筋是指钢筋混凝土配筋用的直条或盘条状钢材，其外形分为光圆钢筋和变形钢筋两种，交货状态为直条和盘圆两种。光圆钢筋实际上就是普通低碳钢的小圆钢和盘圆。变形钢筋是表面带肋的钢筋，一般带有2道纵肋和沿长度方向均匀分布的横肋。横肋的外形为螺旋形、人字形、月牙形3种。用公称直径的毫米数表示。变形钢筋的公称直径相当于横截面相等的光圆钢筋的公称
沥青混凝土中文名称： 沥青混凝土英文名称： asphalt concrete定义1： 经过加热的骨料、填料和沥青、按适当的配合比所拌和成的均匀混合物，经压实后为沥青混凝土。定义2： 由沥青、填料和粗细骨料按适当比例配制而成。 拼音:liqing hunningtu英文:bituminous concrete沥青混凝土俗称沥青砼（tong)经人工选配具有一定级配组成的矿料（碎石或轧碎砾石、石屑或砂、矿粉等）与一定比例的路用沥青材料，在严格控制条件下拌制而成的混合料。分类 沥青混凝土按所用结合料不同，可分为石油沥青的和煤沥青的两大类；有些国家或地区亦有采用或掺用天然沥青拌制的。按所用集料品种不同，可分为碎石的、砾石的、砂质的、矿渣的数类，以碎石采用最为普遍。按混合料最大颗粒尺寸不同,可分为粗粒(35～40毫米以下)、中粒（20～25毫米以下）、细粒(10～15毫米以下)、砂粒(5～7毫米以下)等数类。按混合料的密实程度不同，可分为密级配、半开级配和开级配等数类，开级配混合料也称沥青碎石。其中热拌热铺的密级配碎石混合料经久耐用，强度高，整体性好，是修筑高级沥青路面的代表性材料，应用得最广。各国对沥青混凝土制订有不同的规范，中国制定的热拌热铺沥青混合料技术规范，以空隙率10％及以下者称为沥青混凝土，又细分为Ⅰ型和Ⅱ型，Ⅰ型的孔隙率为3(或2)～6％,属密级配型;Ⅱ型为6～10％,属半开级配型;空隙率10％以上者称为沥青碎石，属开级配型；混合料的物理力学指标有稳定度、流值和孔隙率等。 配料情况 沥青混合料的强度主要表现在两个方面。一是沥青与矿粉形成的胶结料的粘结力；另一是集料颗粒间的内摩阻力和锁结力。矿粉细颗粒(大多小于0.074毫米)的巨大表面积使沥青材料形成薄膜,从而提高了沥青材料的粘结强度和温度稳定性；而锁结力则主要在粗集料颗粒之间产生。选择沥青混凝土矿料级配时要兼顾两者，以达到加入适量沥青后混合料能形成密实、稳定、粗糙度适宜、经久耐用的路面。配合矿料有多种方法，可以用公式计算，也可以凭经验规定级配范围，中国目前采用经验曲线的级配范围。沥青混合料中的沥青适宜用量，应以试验室试验结果和工地实用情况来确定，一般在有关规范内均列有可资参考的沥青用量范围作为试配的指导。当矿料品种、级配范围、沥青稠度和种类、拌和设施、地区气候及交通特征较固定时，也可采用经验公式估算。 制备工艺 热拌的沥青混合料宜在集中地点用机械拌制。一般选用固定式热拌厂，在线路较长时宜选用移动式热拌机。冷拌的沥青混合料可以集中拌和，也可就地路拌。沥青拌和厂的主要设备包括：沥青加热锅、砂石贮存处、矿粉仓、加热滚筒、拌和机及称量设备、蒸汽锅炉、沥青泵及管道、除尘设施等，有些还有热集料的重新分筛和贮存设备(见沥青混合料拌和基地)。拌和机又可分为连续式和分批式两大类。在制备工艺上，过去多采用先将砂石料烘干加热后，再与热沥青和冷的矿粉拌和。近来，又发展一种先
矿粉是由高炉炼钢的副产品—--矿渣磨细制成的，它是一种非金属的、具有水化性能的材料，主要成分是硅酸钙和硅铝酸钙。它们在高炉中与铁一起融化，在摄氏1500度的高温熔融状态下，迅速地在水中淬火形成玻璃状、看起来像砂子一样的粒状物质。这些粒状材料经磨细到45微米以下，比表面积为400—600m2/kg ，就制成了矿粉。 矿粉的相对密度一般在2.85到2.95，堆积密度为1050到1375 kg/m3。
图1 矿粉微观照片 矿粉颗粒是粗糙并带有棱角的，在有引发剂和水的环境下，能够发生水化反应。矿粉的引发剂为氢氧化钠（NaOH）和氢氧化钙（CaOH），它们都是硅酸盐水泥水化的产物。因此，只要有硅酸盐水泥存在，经水淬火冷却的矿粉都能够发生水化反应。 需要注意的是在空气中自然冷却的矿渣制成的矿粉不具有水化性能。 国标“GB/T18046-2008 用于水泥和混凝土中的粒化高炉矿渣粉”中，把矿粉分成了三级，分别为S105，S95和S75，主要的区别是它们的活性指数和细度不同。S105级矿粉28天活性指数大于105%，比表面积大于500m2/kg；S95级矿粉28天活性指数大于95%，比表面积大于400m2/kg；S75级矿粉28天活性指数大于75%，比表面积大于300m2/kg。 矿粉的活性指数指的是试验胶砂指定龄期的抗压强度与对比胶砂同龄期的抗压强度之比。 矿粉应用的一点体会 1、注意矿粉的掺量。 单掺矿粉时，以20%～40%为宜。大体积混凝土可增至50%以上，以达到明显降低水化热的目的。复掺时，总取代量不宜超过50%。粉煤灰控制在20%以内，矿粉控制在30%以内。初期使用时，最好粉煤灰控制在15%以内，矿粉控制在20%以内，大体积混凝土可适当放宽。 2、复掺时，针对不同等级粉煤灰，选择合适的复合比例。 矿粉在商品混凝土搅拌站使用时，常与粉煤灰复合使用。这是因为粉煤灰比矿粉更为廉价，单掺矿粉对混凝土成本不利。虽然单掺粉煤灰可以大幅度降低成本，但掺量受到较大限制。另外，矿粉和粉煤灰复配时能充分利用二者的“优势互补”，改善混凝土性能。 3、注意矿粉（或矿粉和粉煤灰复掺时）混凝土的养护。
常见建筑材料及特点介绍 引言 从广义上讲，建筑材料是建筑工程中所有材料的总称。不仅包括构成建筑物的材料，而且还包括在建筑施工中应用和消耗的材料。构成建筑物的材料如地面、墙体和屋面使用的混凝土、砂浆、水泥、钢筋、砖、砌块等。在建筑施工中应用和消耗的材料如脚手架、组合钢模板、安全防护网等。通常所指的建筑材料主要是构成建筑物的材料，即狭义的建筑材料。 一、建筑材料是如何分类的 1、建筑材料的分类方法很多，一般按功能分为三大类： 2、结构材料主要指构成建筑物受力构件和结构所用的材料，如梁、板、柱、基础、框架等构件或结构所使用的材料。其主要技术性能要求是具有强度和耐久性。常用的结构材料有混凝土、钢材、石材等。 3、围护材料是用于建筑物围护结构的材料，如墙体、门窗、屋面等部位使用的材料。常用的围护材料有砖、砌块、板材等。围护材料不仅要求具有一定的强度和耐久性，而且更重要的是应具有良好的绝热性，符合节能要求。 4、功能材料主要是指担负某些建筑功能的非承重用材料，如防水材料、装饰材料、绝热材料、吸声材料、密封材料等。 5、建筑工程中，建筑材料费用一般要占建筑总造价的60%左右，有的高达75%。 二、建筑材料的发展方向 1）传统建筑材料的性能向轻质、高强、多功能的方向发展。例如，大规模生产新型干法水泥，研制出轻质高强的混凝土，新型墙体材料等。 2）化学建材将大规模应用于建筑工程中。主要包括建筑塑料、建筑涂料、建筑防水材料、密封材料、绝热材料、隔热材料、隔热材料、特种陶瓷、建筑胶粘剂等。化学建材具有很多优点，可以部分代替钢材、木材，且具有较好的装饰性。3）从使用单体材料向使用复合材料发展。如研究和使用纤维混凝土、聚合物混凝土、轻质混凝土、高强度合金材料等一系列新型高性能复合材料。
关于建筑材料种类及其特点的调查报告 这个暑假，我采访了我的一位叔叔，他的工作就是造房子。通过采访对附近建筑工地里在建工程的了解，我采访到了一些有关民房的建筑材料及其特点。这次主要了解了下瓦房和商品房的有关信息。 在采访之前，我需要大概了解一些建筑材料的知识。我查阅了一些资料，知道了建筑材料可分为结构材料、装饰材料和某些专用材料。结构材料包括木材、竹材、石材、水泥、混凝土、金属、砖瓦、陶瓷、玻璃、工程塑料、复合材料等;装饰材料包括各种涂料、油漆、镀层、贴面、各色瓷砖、具有特殊效果的玻璃等;专用材料指用于防水、防潮、防腐、防火、阻燃、隔音、隔热、保温、密封等。这样大概了解了建筑材料的范围，在访问中可以更加明晰。到了叔叔家，我先说明了来意，叔叔很乐意配合我的采访。接下来就总结了下记录了下来。现在普遍运用到民房的的材料（因为叔叔说厂房的建造会更复杂得多，所以这里就没继续采访）。民房业主要说了商品房和老房子，也就是瓦房。最基本的材料，当然是水泥，黄沙，石子，砖头。像水泥、黄沙、石子这些是做混凝土的主要原料。不过现在商用混凝土也在投入运用。（下面会详细介绍商用混凝土）
钢筋是必须的，是主要的支架，钢筋的规格还有不同，有大的有小的，钢种也不同，用在不同的地方。木头经常用于老瓦房的建造中，商品房很少用木头了。门窗，窗户经常用的是铝合金管，门大多都是水泥直接砌成的形状瓦房中使用木框框起做门。瓦房的隔板以前通常是木板，现在大多都用水泥钢筋了。房中的梁有些是木梁，有些也是水泥梁，这要看这房子。商品房的每层的隔板，建造时上面才是钢筋。瓦房要上瓦，就需要一种材料，叫牛毛纸，是雨天用来防漏水的，在其上面铺上瓦片，瓦片常用的是琉璃瓦。。其他的还有些保温材料，涂料，瓷砖，防水材料等。我还知道了，在建造过程中，电线、塑料管、插座等都是在建设过程中就做好的。我边记录边听叔叔说着，问了下叔叔这些材料的特点，叔叔只是简约的说了下，我想回家之后可以查的，所以结束了采访，上网照着叔叔说的材料查了下他们各自的特点。以下就是我联系采访资料又查了采访中建筑材料的更详细的资料及特点。 1.钢筋有如下特点：钢筋是指钢筋混凝土用和预应力钢筋混凝土用钢材，其横截面为圆形，有时为带有圆角的方形。包括光圆钢筋、带肋钢筋、扭转钢筋。钢筋混凝土用钢筋是指钢筋混凝土配筋用的直条或盘条状钢材，其外形分为光圆钢筋和变形钢筋两种，交货状态为直条和盘圆两种。光圆钢筋实际上就是普通低碳钢的小圆钢和盘圆。
沥青路面种类
沥青路面种类 沥青砂、沥青土、沥青碎（砾）石混合料等；按沥青材料品种不同分为：石油沥青路面、煤沥青路面、天然沥青路面和渣油路面。但较普遍的分类方法是按其施工方法、技术品质和使用特点分为：沥青混凝土路面、厂拌沥青碎石路面、沥青贯入式路面、路拌沥青碎（砾）石混合料路面和沥青表面处治路面。 沥青混凝土路面 由适当比例的各种不同大小颗粒的集料、矿粉和沥青，加热到一定温度后拌和，经摊铺压实而成的路面面层。 ①碾压式。沥青混凝土混合料多用热拌热铺法制备，其路用性质比较好，故对制备工艺和原材料要求也较高，大多采用集中厂拌法。用得较普遍的沥青混凝土混合料为碾压式类型，即混合料需经重型机械压实后才能成型，故有的国家称它为碾压式地沥青。成型以后路面平整、密实、少尘，有一定粗糙性，因而有较好的行车舒适性和外观；且有较好的耐老化性、耐磨性、温度稳定性和抗行车损坏的能力。使用寿命一般较长，当采用石油沥青作结合料时，大修年限常在15年以上。 ②冷铺式。沥青混凝土热拌冷铺，有的国家也称为冷地沥青，常用于养护小修或需远距离输送混合料的工程，所用沥青比热拌热铺者为稀，用量亦较少，以求在常温时有适当的松散度和粘性，但其使用寿命不及热拌热铺者。
③摊铺式。热拌热铺的沥青混凝土混合料可以不用重型机械压实即能成型，常称作摊铺地沥青。为了使摊铺地沥青混合料在摊铺时有适当流动。 厂拌沥青碎石路面 也称黑色碎石路面或开级配沥青混凝土路面。其加工工艺和铺筑工艺接近沥青混凝土路面，但其孔隙较大（两者的分界线并不严格，中国以孔隙率10%为分界）。沥青碎石混合料可以热拌热铺，也可热拌冷铺；热铺质量较好，用得较普遍。集料的颗粒有同颗粒及有级配之分，多采用有级配者。和沥青混凝土相比，沥青碎石的细集料和矿粉含量较少，粗集料的比例较大，沥青用量相应也较少。沥青碎石混合料的热稳定性主要依靠集料颗粒间的锁结力，故对沥青用量、稠度、混合料的配合比和集料级配的变动范围可比沥青混凝土为宽，而仍能保持其热稳定性。但因多孔之故，路面容易渗水和老化，故沥青碎石常用于面层的下层、联结层、整平层和基层。若用于路面的上层时，须加沥青封层或嵌撒细粒沥青混合料。但也有把它铺在密实的沥青面层之上，作透水的防滑层用的。沥青碎石路面的使用寿命一般短于沥青混凝土路面，但其工程造价常较廉。 沥青贯入式路面 是浇洒成型的一类沥青路面。把沥青浇洒在铺好的主层集料上，再分层撒布嵌缝石屑和浇洒沥青，分层压实，形成一个较致密的沥青结构层。浇洒施工的优点是设备简单，运料方便；其缺点是施工受气
矿粉的试验研究及工程应用 2008年11月07日中国混凝土与水泥制品网摘要：本文介绍矿粉对商品混凝土性能的影响，建议在实际工程中应用矿粉和粉煤灰（Ⅰ级）复合使用充分发挥二者的“优势互补效应”，使混凝土性能得到进一步改善。通过大量的试验研究优选配合比，并应用在多个地下室底板工程中取得了很好的效果。 1.前言 过去建筑业过度重视混凝土的强度，而忽视了耐久性。一些混凝土结构出现早期破坏，需要大量资金维修，而现在对混凝土的耐久性问题国家已越来越重视。现场搅拌混凝土耐久性差是一个普遍现象。随着混凝土技术的发展，在混凝土商品化的今天，由原来的现场人工控制转变为全自动化微机控制的生产和机械化运输过程，是建筑工程生产方式的重大变革，它不仅能保证混凝土的强度，而且还能使混凝土的耐久性有很大提高。配制耐久性混凝土很重要的技术途径是掺加矿物掺和料，从而能降低水泥用量，降低水化热和混凝土含碱量，提高水泥石的密实性和混凝土的体积稳定性，提高耐久性和工作性能。近几年我们围绕这样一个研究课题，进行大量的试验，通过各种不同掺量在混凝土中对比试验，并在技术研究基础上指导矿粉的工程应用，进一步提高矿粉混凝土的应用技术水平。通过工程的应用得到一些体会。 矿粉是将水淬粒化高炉矿渣经过粉磨达到规定细度的一种具有潜在活性的矿物掺合料，是一种新兴的建筑材料。表面积可达400 ㎝2/g 以上，具有颗粒超细，活性较大的特点。可作为混凝土的掺和料取代部分水泥，是生产高性能混凝土的组成材料之一，也是目前商品混凝土公司广泛采用的原材料之一。 2.矿粉物理化学作用 矿粉用作混凝土的掺合料能改善提高混凝土的综合性能。其作用表现在（1）改善胶凝材料物理级配（2）对Cl -的物理吸附作用（3）改善混凝土界面 结构（4）减少水泥初期水化物的相互连接。 矿粉混凝土水化时能产生较多的C-S-H 凝胶，而它会吸附一部分Cl-从而阻止其向混凝土内部渗透。因此它能改善混凝土抗氯离子渗透性的性能。在混凝土中性能较弱的部分集中在水泥浆体与集料间的界面层，主要是Ca（OH）2 含量的问题。减少Ca（OH）2 晶体尺寸，不仅能有利于混凝土力学性能的提高，还有利于耐久性的改善。矿粉在水泥初期水化产物的连接，具有一定减水作用和改善混凝土坍落度的经时损失。 3.微集料效应 混凝土作为连续级配的颗粒堆积体系，粗集料的间隙由细集料填充，细集料的间隙由水泥颗粒填充，而水泥颗粒之间的间隙则需要更细的颗粒来填充。矿物掺合料的细度比水泥颗粒细，在混凝土中起到了更细颗粒的作用。因而改善混凝土的孔结构，降低孔隙率并减少了最大孔径尺寸，使混凝土形成密实充填结构和细观层次的自紧密规程堆积体系。从而有效地改善并提高混凝土的综合性能。矿粉
建筑材料的种类 建材是土木工程和建筑工程中使用的材料的统称。可分为结构材料、装饰材料和某些专用材料。 结构材料包括木材、竹材、石材、水泥、混凝土、金属、砖瓦、陶瓷、玻璃、工程塑料、复合材料等； 装饰材料包括各种涂料、油漆、镀层、贴面、各色瓷砖、具有特殊效果的玻璃等；专用材料指用于防水、防潮、防腐、防火、阻燃、隔音、隔热、保温、密封等。 特点： 1、强度高，耐久性好。主要体现在其作为建筑物受力构件和结构所用的材料。如梁、板、框架等所使用的材料。 2、强度高，耐久性好，绝热、隔声、节能性能良好。主要体现在用于建筑物围护结构的材料，如墙体、门窗、屋面等部位所使用的材料。 3、广泛的环境适应性，耐久性及使用功能适应性好。 日照市永文商贸有限公司位于美丽的海滨城市日照，公司占地200亩，位于日照市五莲县灵山路以西同俗居委会对过，主要从事日照钢材，日照建材，日照贸易，日照日用百货的经营贸易。下面就给大家讲述下建筑材料的种类。 1、粗骨料粗骨料应选用级配合理、粒形良好、质地均匀坚固、线胀系数小的洁净碎石，也可采用碎卵石或卵石，不宜采用砂岩碎石。 2、细骨料细骨料应选用级配合理、质地均匀坚固、吸水率低、空隙率小的洁净天然中粗河砂，也可选用专门机组生产的人工砂，不宜使用山砂，不得使用海砂。 3、水泥水泥是粉状水硬性无机胶凝材料。加水搅拌后在空气中或在水中硬化，并把砂、石等材料牢固地胶结在一起。用它胶结碎石制成的混凝土，硬化后不但强度较高，而且还能抵抗淡水或含盐水的侵蚀。 4、粉煤灰是从煤燃烧后的烟气中收捕下来的细灰，粉煤灰是燃煤电厂排出的主要固体废物。利用粉煤灰的胶凝作用部分代替水泥在建筑工程中大量使用，能减少环境污染，废物利用。 5、外加剂主要是高效碱水剂，用来改善混凝土性能。 6、矿粉将矿石粉碎加工后的产物，用来改善混凝土性能。
混凝土三大胶材中的矿粉，全称是粒化高炉矿渣粉。想当年笔者刚入行时以字面意思理解，以为矿粉就是破碎石头后残渣磨细的产物呢。现在百度百科搜索关键字“矿粉”也是有两条解释。第二条概念才是混凝土中应用的胶材-粒化高炉矿渣粉简称矿粉。 粒化高炉矿渣是在高炉冶炼生铁（炼钢得到的叫钢渣）时所得，以硅酸盐和硅铝酸盐为主要成分的熔融物，高温状态下经水淬急冷来不及结晶而形成的细颗粒状玻璃态物质。 一、矿渣在水泥工业中的综合利用主要经历了三个阶段 第一阶段（1995年以前）粒化高炉矿渣主要是用作水泥混合材使用。以混合粉磨为主。矿渣由于比水泥熟料难磨，在水泥中的掺量有限，一般不超过30%。 第二阶段（1995-2000年）学习国外先进技术，矿渣粉作为高性能混凝土的掺合料，在建筑工程中推广应用。但要求矿渣粉比表面积要达到600㎡/Kg 以上，当时国内仅有几家粉磨站可生产。主要原因是进口设备价格贵、生产线投资相当大。 第三阶段（2000年后）矿渣粉最经济的粉磨细度应控制在400㎡/Kg左右。这样的矿渣粉既能直接供给混凝土搅拌站作掺合料，又能与熟料、石膏混合生产普通硅酸盐水泥。随着国内生产技术的进步，矿渣粉的细度；稳定性得到了相当大的改善。 二、矿渣粉的生产过程
在高炉炼铁过程中，出了铁矿石和燃料（焦炭）外，为了降低冶炼温度，还要加入适当数量的石灰石和白云石作为助溶剂。它们在高炉内分解所得到的氧化钙、氧化镁和铁矿石中的废矿、以及焦炭中的灰份相熔化，生成了以硅酸盐和硅铝酸盐为主要成分的熔融物浮在铁水表面，定期从排渣口排出，经空气或水急冷处理，形成粒状颗粒物，这就是矿渣。矿渣中含有95%以上的玻璃体和硅酸二钙，硅黄长石、硅灰石等矿物，与水泥成分接近。如果未经淬水的矿渣，其矿物形态呈稳定型结晶体。只有少部分的硅酸二钙具有一定水化活性。这里可以理解为通过水淬急冷处理手段将一定的能量“封印”到矿渣中了。这种“能量”（活性）可以在碱性条件下激发出来。出渣温度越高，冷却速度越快，玻璃化矿渣的潜在化学能就越大。每生产一吨生铁，需要排出0.3-1吨矿渣。经过水淬冷却后的矿渣再进行一道粉磨工序即可得到搅拌站使用的矿粉。 表一是我国部分钢铁厂的高炉矿渣化学成分 三、矿渣微粉的性能及应用
现代绿色建筑保温隔热材料在建筑节能中的应用 要】现代绿色建筑具有自身的特点，其内容庞大、涉及面广。建立完整、清晰的现代绿色建筑体系，对现代绿色建筑的实施与发展具有十分重要的作用，但目前国内的体系还很不系统、很不完善。本文主要从绿色建筑材料为切入点，介绍了国内外绿色建筑的评估体系和发展概况；阐述了绿色建材的概念及其性能要求；以现代绿色建筑保温隔热材料为例介绍其物理指标和产品特性，并对我国发展绿色建筑提出了建议。 关键词】绿色建筑；建筑材料；节能 建筑行业是一个大量消耗自然资源、对环境造成负面影响比较明显和突出的行业。据统计，在美国建筑业占能源总消耗量的36%、耗电量的65%、温室气体产生量的30%、原材料使用量的30%、废物产生量的30%、饮用水消耗量的12%[1]。在我国，建筑能耗是发达国家的2-3倍以上。因此，有效地降低建筑业的能源资源消耗，将建筑业这个传统的高消耗型发展模式转变为高效绿色型发展模式，将对社会可持续发展起着至关重要的作用。 1 国外绿色建筑的发展过程 国外对绿色建筑的探索和研究始于20世纪60年代。60年代提出生态建筑学的新理念。70年代，太阳能、地热、风能、节能围护结构等新技术应运而生。80年代，节能建筑体系日趋完善。90年代之后，绿色建筑理论研究开始走入正规。40多年来，绿色建筑研究由建筑个体、单纯技术上升到体系层面，由建筑设计扩展到环境评估、区域规划等多种
领域，形成了整体性、综合性和多学科交叉的特点[2]。 2 我国建筑业的资源消耗现状 我国建筑的建造在资源利用率和再生利用率上远低于发达国家，建筑物耗水平与发达国家相比：钢材消耗高10%25%，每拌和1立方米混凝土要多消耗水泥80公斤，卫生洁具的耗水量高出30%以上，而污水回用率仅为发达国家的25%，建造单位建筑面积能耗是发达国家的二至三倍。我国建筑业的资源消耗已给社会造成了沉重的资源负担和严重的环境破坏[3]。 因此，在我国十二五规划纲要中明确提出：抑制高耗能产业过快增长，突出抓好工业、建筑、交通、公共机构等领域节能，加强重点用能单位节能管理。推广先进节能技术和产品。加强节能能力建设。 3 绿色建材的概念和性能要求 绿色建材是指采用清洁生产技术，不用或少用天然资源和能源，大量使用工农业或城市固态废弃物生产的无毒害、无污染、无放射性，达到使用周期后可回收利用、有利于环境保护和人体健康的建筑材料。 绿色建材应满足的性能要求包括:材料使用应该减量化、资源化、无害化，同时开展固体废弃物处理和综合利用技术。在材料生产、使用、废弃以及再利用等过程中耗能低，充分利用绿色能源。符合环保要求、降低对人类健康及其生活环境的危害 4 现代绿色建筑保温隔热材料 现代绿色建筑材料种类和数量很多，不能一一研究，在此选择其中的绿色建筑保温材料加以分析研究。
建筑材料知识大全分类(超全)
一个设计师不了解家装的各种材料，就如同一个老师不了解自己的课程，将无从谈起。一个对家装材料一知半解的设计师，就如同一个对知识一知半解的老师，将会误人子弟！ 家装材料知识包括： 一、吊顶材料知识二、门窗材料知识三、五金材料知识四、墙面材料知识 五、地面材料知识六、胶粘材料知识七、油漆材料知识八、水电材料知识 九、玻璃材料知识 第一节吊顶材料知识 吊顶是现代家庭装修常见的装饰手法。 吊顶既具有美化空间的作用，也是区分室内空间一种方法。很多情况下，室内空间不能通过墙体、隔断来划分，那样就会让空间显得很拥挤，很局促。设计上可以通过天花与地面来对室内空间进
行区分，而天花所占的比例又很大。吊顶材料可以分为面板和架构龙骨。吊顶面板分为普通石膏板和防水防潮类面板。龙骨分为金属龙骨与木龙骨。 吊顶材料包括：面板和龙骨 面板分为普通石膏板和防水石膏板； 龙骨分为木龙骨和金属龙骨。 面板： 一、普通石膏板 普通石膏板是由双面帖纸内压石膏而形成，目前市场普通石膏板的常用规格有1200*3000和1200*2440两种，厚度一般为9㎜。其特点是价格便宜，但遇水遇潮容易软化或分解。 普通石膏板一般用于大面积吊顶和室内客厅、餐厅、过道、卧室等对防水要求不高的地方，可以做隔墙面板，也可做吊顶面板。
二、防水面板 1、硅钙板： 硅钙板又称石膏复合板，它是一种多孔材料，具有良好的隔音、隔热性能，在室内空气潮湿的情况下能吸引空气中水分子、空气干燥时，又能释放水分子，可以适当调节室内干、湿度、增加舒适感。石膏制品又是特级防火材料，在火焰中能产生吸热反应，同时，释放出水分子阻止火势蔓延，而且不会分解产生任何有毒的、侵蚀性的、令人窒息的气体，也不会产生任何助燃物或烟气。 硅钙板与石膏板比较，在外观上保留了石膏板的美观；重量方面大大低于石膏板，强度方面远高于石膏板；彻底改变了石膏板因受潮而变形的致命弱点，数倍地延长了材料的使用寿命；在消声息音及保温隔热等功能方面，也比石膏板有所提高。 硅钙板一般规格为600*600，主要用于办公室、
第七章沥青混合料的组成设计 沥青混合料从颗粒均匀预涂沥青的沥青涂层碎石(coated stone)到沥青玛碲脂(mastic asphalt)其成分变化无穷。然而，沥青混合料大体上可以分为沥青混凝土(asphalt)和沥青碎石(macadam)两大类。 沥青混凝土与碎石的主要区别如下： ●沥青混凝土的集料级配一般由颗粒大致均匀的粗集料加上大量的细集料和很 少量的中等大小的集料组成。 ●沥青混凝土的强度与砂／填料／沥青成份的劲度即沥青砂浆有关；为了砂浆 要有足够的劲度，制造沥青混凝土时要用比较硬的沥青和含量高的填料；至于沥青碎石的强度，主要是依靠摩擦和集料颗粒间的机械互锁力，因此可以用较软等级的沥青。 ●由于沥青混凝土含的填料比例很大，也即是集料有大幅的表面积要用沥青裹 覆，因而沥青用量较高；而沥青碎石含细小的集料少，因此用以裹覆集料的沥青少量也够了；沥青碎石内的沥青主要功能是在压实时作为润滑剂和在使用过程中粘结着集料颗粒。 ●沥青混凝土的空隙率低，基本上不透水并且用予繁重交通的道路上非常耐久 ；沥青碎石的空隙率相对较高而具透水性，并不如前者耐久。从沥青涂层碎石到沥青玛蹄脂各种沥青合料中，使用的沥青等级愈来愈硬，沥青、矿料和砂的含量增加，粗集料含量减少。 图7-1 各种沥青混合料的典型级配曲线
§7．1道路沥青混合料的种类与性质 7．1．1沥青混凝土 用不同粒径的碎石、天然砂、矿粉和沥青按一定比例以及最佳密实级配原则设计、在拌和机中热拌所得的混合料称沥青混凝土混合料。这种混合料的矿料部分应有严格的级配要求。它们经过压实后所得的材料具有规定的强度和孔隙率时称作沥青混凝土。沥青混凝土的强度和密实度是一般沥青混合料中最大的，但它们在常温或高温下都具有一定的塑性。沥青混凝土的高密实度使得它水稳性好，因此有较强的抗自然侵蚀能力，故寿命长、耐久性好，适合作为现代高速公路的柔性面层。从国外以及国内的工程实践来看，以沥青混凝土作为高等级公路或城市道路的路面材料已经相当普遍。 由于沥青混凝土的胶结料主要为沥青，沥青是一种对温度十分敏感的材料，这就导致了沥青混凝土的性质（主要为力学性能）受温度的影响十分突出（这也是沥青混合料最大的特点），如它们的劈裂强度随温度的变化可从零下温度的几兆帕到高温的零点几兆帕而不同。 沥青混凝土的分类从广义来说，可包括沥青玛碲脂(MA)、热压式沥青混凝土(HRA)、传统的密级配沥青混凝土(HMA)、多空隙沥青混凝土(PA)、沥青玛碲脂碎石(SMA)以及其它新型的沥青混凝土。 传统沥青混凝土、SMA和多空隙沥青混凝土典型级配曲线的比较见下图： 图7－2 三种典型混凝土级配比较 上图中，曲线1为传统沥青混凝土，孔隙率3％；曲线2为SMA，孔隙率3％；曲线3为多孔沥青混凝土、孔隙率20％。就孔隙率而言，当马歇尔设计孔隙率小于4％（或路面实际孔隙率小于8％）时，它已形成较为密实的结构，水不易进入沥青混凝土，整个结构的耐久性较好；或者路面实际孔隙率大于15％时，
大掺量粉煤灰混凝土的作用及其机理分析 1.粉煤灰的主要作用 粉煤灰在混凝土中的主要作用表现在以下几个方面： （1）填充骨料颗粒的空隙并包裹它们形成润滑层，由于粉煤灰的容重（表观密度）只有水泥的2/3左右，而且粒形好（质量好的粉煤灰含大量玻璃微珠），因此能填充得更密实， 在水泥用量较少的混凝土里尤其显著。 （2）对水泥颗粒起物理分散作用，使其分布得更均匀。当混凝土水胶比较低时，水化 缓慢的粉煤灰可以提供水分，是水泥水化更充分。 （3）粉煤灰和富集在骨料颗粒周围的氢氧化钙结晶发生火山灰反应，不仅生成具有胶凝性质的产物（与水泥中硅酸盐的水化产物相同），而且加强了薄弱的过渡区，对改善混凝 土的各项性能有显著作用。 （4）粉煤灰延缓了水化速度，减小混凝土因水化热引起的温升，对防止混凝土产生温 度裂缝十分有利。 （5）粉煤灰高性能混凝土的性能粉煤灰是一种呈玻璃态实心或空心的球状微颗粒，比水泥粒子小得多，比表面积极大，表面光滑致密，其成分主要是活性氧化硅或氧化铝。掺入 混凝土中的粉煤灰主要产生以下几方面影响： 1.活性效应：在常温下，由于粉煤灰的水化反应比水泥慢，被粉煤灰取代的那部分水泥的早期强度得不到补偿，所以混凝土早期强度随粉煤灰掺量的增加而降低。随着时间的推移，粉煤灰中活性部分SiO2和AI2O3与水泥水化生成的Ca（OH）2发生反应，生成大量水化硅酸凝胶。粉煤灰外部的一些水化产物在成长过程中也会象树根一样伸入颗粒空隙中，填充空隙，破坏界面区Ca（OH）2的择优取向排列，大大改善了界面区，促进了混凝土后期强度的增长。 2.微集料密实填充及颗粒形态效应：均匀分散在混凝土中的粉煤灰颗粒不会大量吸水，不但起着滚珠作用，而且与水泥粒子组成了合理的微级配，减少填充水数量，影响系统的堆积状态，提高堆积密度，具有减水作用，使新拌混凝土工作性优良，硬化混凝土微结构更加均匀密实。而且，不会发生泌水离析现象，可施工性和抹面性好，抗渗性、抗冻性好。 3.交互作用：水泥、粉煤灰、外加剂等不同粉料间会产生物理、化学的交互作用。例如，水泥水化生成的Ca（OH）2是粉煤灰的活性激发剂，而被激发了的粉煤灰一旦水解，降低液相碱度，又会进一步促进未水化水泥水化。又如混凝土坍落度经时损失的原因之一是随着水化反应的进行，高效减水剂的浓度降低，通过SEM观察，发现超细粉末的粉煤灰颗粒存在大量比表面积相当大的微珠以及一定量的多孔海绵状的不规则小块，可吸附外加剂，是外加剂的理想载体由于粉煤灰水化反应缓慢，吸附在其上的高效减水剂在短时间内不会起作用，之后才随粉煤灰的水化得以逐渐释放，因此新拌粉煤灰混凝土的坍落度经时损失小。另外，目前生产的水泥含碱量不断提高，粉煤灰的使用大大节约水泥熟料，抑制碱——骨料反应；水泥中C3A含量少，水化产生的热量少，减少了混凝土构件由于内外温差过大而引起其表面开裂的危险；粉煤灰水化消耗大量Ca（OH）2，混凝土不耐蚀成分减少，因而耐化学侵蚀性比普通混凝土强得多。同时徐变、干缩等变形性能也优于普通混凝土综上所述，大掺量粉煤灰高性能混凝土具有令人满意的工作性、耐久性，力学性能也能达到设计要求，尽管早期强度低，但后期强度高，强度储备大。用高质量的粉煤灰取代部分水泥可大大改善新 拌混凝土的工作性，因为： （1）粉煤灰是由大小不等的球状颗粒的玻璃体组成，表面光滑致密，在混凝土拌合物 中能起滚珠作用；
