散热器采暖和地板采暖系统的综合比较
目前，住宅采暖的采暖方式大体为：散热器采暖、地板采暖、电采暖、空调采暖等四种主要采暖方式，根据权威机构的统计，目前各种采暖方式的市场占有率为：散热器采暖占75%左右，地板采暖占15%左右，电采暖占3%左右，空调采暖占5%作于，其它占2%。
散热器采暖大家都比较熟悉，它已有140余年的历史，在中国的北方家庭早已深入人心。但传统的铸铁散热器由于外观粗陋，不易清洁、能耗高、承压低、不能分户计量等缺点已经慢慢被市场淘汰，取而代之的是各种新型散热器，如：铜铝复合散热器、钢铝复合散热器、钢制柱型散热器、卫浴型散热器等，新型散热器的基本材料是原生紫铜管和优质铝合金、优质冷轧低碳钢管等，经过切管、冲压、焊接、打磨、电泳、喷粉等十几道严格复杂的工艺加工而成，具有颜色丰富、造型多变、表面光滑易于清洁、散热性能好、采暖舒适、重量轻、耐腐蚀、承压高、寿命长、安装简捷、易维修等特点。
地板采暖又称低温辐射地板采暖系统，是通过埋设在地板下的加热管把地板加热（地板表面温度一般在26-30度之间），由地板向房间辐射热量从而达到采暖的目的，它分为热水型低温地板辐射采暖（水地暖）和电热型低温地板辐射采暖（电地暖）两种。
地板采暖是最近几年才开始在我国被大面积采用的，所以其在我国还是新生事物，问题和特点还不为一般老百姓所熟知，在选择和使用过程中有很多问题需要注意，否则不仅达不到舒适采暖的目的，还
会降低使用寿命，甚至会出现地暖管老化、破裂漏水等重大事故，造成家庭财产损失。
由于地板表面温度有极限值（最高值），否则有害健康，损坏复合地板。德国标准规定地板表面温度最高值：居住活动区29℃、墙边区域（离墙1m范围内）35℃，卫生间33℃，这就限制地板采暖的散热量，所以不适合热负荷大的地区（寒冷地区或保温不好的建筑），或者增加散热器或墙采暖补充。但值得一提的是，在很多高寒地区，如我国的东北，尽管不适合用地暖，但还是有很多城市的开发商通过提高水温，提高地板温度（高至烫脚）以满足热量需求。这样的地板采暖的房子，不仅不会舒适，还会带来很多问题。
各种不同的采暖方式都有各自的优势和不足，可谓是仁者见仁智者见智，下面就散热器采暖系统和地板采暖系统的利弊做一下综合比较。
一、关于低温采暖的节能问题。
有舆论讲：地板采暖是低温采暖，比散热器采暖节能，错！散热器采暖和地板采暖一样完全适合用于低温采暖系统当中，并且散热器是最有效的低温采暖末端。经国家散热器检测实验中心实验证明，在同等条件和同样热负荷的前提下，散热器更容易使房间内的温度迅速达到人们的舒适度要求，而地暖则很慢，且耗能较多，因为地板采暖有很大的热惰性，它需要先加热整个建筑体，然后再加热房间的温度，而暖气片可以直接加热房间的温度，基本无热惰性。所以说地暖采暖比暖气片节能是不正确的，其效果恰恰相反。
散热器采暖，有100多年的历史，其温度易调节，人体感觉舒适度好，已被广大用户所认可；地板采暖不易调节，需长时间开热源，房间温度几乎不能调节，因停暖后需6—8小时温度才能降下来，要想再供暖，需加热6—8小时，房间温度才能提上来。
二、系统灵活性和终端用户的方便性。
散热器采暖系统非常有灵活性，任何时候的维修改动都很方便。而地板采暖的灵活性很小，它是建筑结构的一部分，不拆除建筑就不可能修改和维修，散热器和地板采暖会因使用时间的延长，一定都会坏，暖气片可以立即方便更换，而地暖却无法更换，就只能再改成暖气片。
比如说：你发现地暖漏水，千万不要把漏水的地板部位作为维修点，因为地暖管铺设是与建筑一体的，并且整个管路的安装基础是相通的，你不把整个房间地板砸掉是无法维修的，砸掉整个地面维修是不现实的，发现地暖漏水，只有再换成暖气片采暖。
另外，地暖必须非常严格的控制供水水温，水温变化幅度过大或过快，都会使地板开裂、变形、损坏房间地面，而暖气片对此则没有任何问题。
因现在建筑绝大部分是钢筋混凝土框架结构，使用地板采暖对地板加热时，混凝土中的钢筋因有较强的热传导性，会首先大量的吸收热量，产生膨胀，这样会使钢筋混凝土结构中的物质因不同的膨胀系数，产生较大的膨胀余量，会对房屋结构造成重大安全隐患。
再者，虽然现在地热管大多采用的是PPR、PEX，其本身不结垢，
而且在工程安装时在分水器的出水处都安放了过滤网，但由于供暖的水中钙镁离子和微生物的存在，水在长期流动中，致使地热管内产生黑绿色的生物粘泥和黄红色的锈垢，挂在地热管内壁上。据有关数据统计，平均每年地热管内壁产生的挂垢达1mm，由于这种垢质的阻热值较高，严重影响地热管的散热效果，可导致水温下降6℃，如果地热管使用5年以上还得不到清洗保养，那就会造成供水流量不足，严重影响供暖效果，如果继续使用下去将会造成管路堵塞无法供暖，由于地热采暖的结构设计特点，将会给用户造成极大的财产损失。
当然，现在有些厂家以已经根据地暖的特点，设计生产了一种高压清洗泵，可以以两年为周期定期清洗地暖管。但是大概需要支付清洗费用8—10元/㎡。并且注意清洗时不要造成房间的污染和下水道的堵塞。要注意的是清洗后的地暖管50%以上会漏水。
三、散热器占用空间的问题。
这里有一个误区，有人讲：地暖不占用空间，错！所谓空间是指长*宽*高的体积之和，地暖安装占用了整个房间高度的8—15cm，占空间是最大的。如一个用暖气片的房间层高是3m，安装地板采暖需占用8—15cm，层高只剩下2.85m，层高的减少，会使人有较大的负重、压抑感。现在暖气片经过近百年的改革发展，已经形成“轻、薄、美、新”系列产品，已经有了很大的装饰功能，不会和家居布置争空间，相反很多业主把暖气片当做家具的组成部分，而且非常美观。
四、绿色、环保、健康问题。
暖气片现在的生产工艺和使用材料完全绿色环保。而地板采暖则
存在较多问题：
首先，在今后几十年，环境污染不会得到根本解决，空气中的灰尘和污染物含量仍然会很大，在按暖气片的房间中，灰尘和病菌颗粒会自然净化，沉落到地板上，用拖布很容易清理掉。而地板采暖则不同，灰尘和病菌颗粒会随热气流的上升而不断升腾，空气不能自然净化，灰尘不能沉落，悬浮在空中，影响人们的呼吸系统健康。
中国环保实验中心实验证明：在安装地板采暖系统的房间地板上，撒上120目的染色灰尘颗粒，通暖后，地板温度达到25°以上时（我们的地板采暖系统地板表面温度都在35°左右），大量的灰尘随热气流升起到空中漂浮，而在安装暖气片的房间中却没有，地面上的灰尘静止，无任何变化。
第二，根据相关文献报道，在欧洲使用地暖系统，地板表面温度严禁超过29℃，如超过29℃，长期使用会造成人体下肢静脉曲张，而国内目前都在35℃左右，地板采暖最好不要铺地毯和各种木地板，它们一是影响地板散热，最为重要的是不管哪种地板，都是经过各种化学药物处理的，会含有较多的危害人体健康的物质，这些物质在房间内常温下，是非常稳定的，不会逸出危害人体，但如果铺在安装了地板采暖系统的地面上，有害物质会随温度上升而处于非常不稳定状态，不断逸出而影响身体健康，这绝不是危言耸听。
五、关于产品寿命的比较。
有人讲，暖气片会生锈，影响产品寿命。而地板采暖塑料管则不会生锈，这完全是偷换概念！地暖塑料管是不会生锈，但它一定会老
化，老化会严重影响和缩短其使用寿命。
大家知道，不管何种牌号的塑料制品，其寿命长短有两大因素，一是阳光照射，二是温度，地暖管虽然不会被阳光照射，但用于采暖，随水温的上升，会造成几十倍的加速塑料管的老化进度，会很快老化、裂口、漏水，特别是地暖管的折弯处会有很大变形应力，再加上供暖系统的压力，更会加快地暖管的老化和漏水，这是不争的事实。当然，地暖管如果选择80元/平方米造价的材料可能会好一点，推迟老化的时间会长一点。但现在大多数业主选择的材料成本只有50元/平方米，后果堪忧。
六、安全问题。
现在国家住建部正在研究，多层以上建筑禁止使用地暖。经国家建筑科学院和北京有色金属研究总院实验证明，因高层建筑大多数是框架剪力墙结构，地暖供暖中，混凝土中的有着热优良导体的钢筋首先受热，会在混凝土中产生不同的膨胀余量，停暖后，收缩，钢筋、水泥、石子中间产生间隙，降低其钢筋和水泥、石子的握着力，反复几次，会严重降低混凝土强度，降低抗震能力，严重威胁建筑寿命，这是地暖最严重的安全隐患。
总的来讲，散热器采暖与地板采暖各有利弊，散热器采暖利大一点，地板采暖弊多一点，暖气片设计简单、施工方便，灵活实用、热惰性小，安全可靠、维修方便，绿色环保、造价适中；地板采暖，施工难度大、热惰性大、不能维修，且在使用过程中弊端较多，唯一的好处就是在房间内看不到暖气片。
以上只是个人的观点和经验，欢迎大家指正。
以上文本选自中国住建部、采暖委员会相关文献。
附：暖气片及地暖材料明细表
一、暖气片：以设计为例
1、GZ345-100/600暖气片：散热量为106W/片，可供暖1.5M2/
片；
2、部分配件；
3、人工费；
4、合计：约计在35-45元/平方。
二、地暖材料：
1、苯板（分16kg、18kg、20kg）；
2、反射膜；（分厚、薄）
3、钢丝网（分粗、细）
4、地暖管5米/平方（PE-X、PE-RT：4-8元/米；PB:10-12元/米；）
5、分水器；
6、人工；
7、合计：约计在50-80元/平方。
通过利康和崂山体育馆两个工程的锻炼，自我感觉在采暖系统上已经有了初步的认识，和独立完成系统图的能力。 一、画系统图首先你的平面图是正确的平面图（图1）中 图1平面图 管径、管线遮挡、编号等都正确的情况下，可以用天正软件自动生成系统图。然后为了出图清晰，可以将45度倾斜的管线间距拉大，一般为200（图2）即可。 图2 系统图 二、有了骨架，剩下的就是往管线上搭东西。首先是暖气片。暖气片的朝向根据平面图中一一对应来画即可。注意上供上回（图3、图4）和下供下回（图5、图6）等不同供回水方式中管线连接散热器的不同画法。
图3上供上回平面图 图4 上供上回系统图 图5下供下回平面图 图6下供下回系统图 画完暖气片的位置，不要忘记标注暖气片数（图7、图8）。 图7暖气片数平面图画法
图8系统图中暖气片数画法三、其次就是管径的标注（图9、图10）。 图9-1平面图中管径标注 图10-1系统图中管径标注
图9-2平面图中管径标注 图10-2系统图中管径标注 图9-3平面图中管径标注 图10-3系统图中管径标注 图9-4平面图中管径标注
图10-4系统图中管径标注 四、接下来就是坡度的标注，水汽同向i=0.003，水汽逆向i=0.005，可是在图中并不需要标出具体的数字。只需标出所坡的方向就够了。 平面图中和系统图中的画法也是不一样的（图11、图12）。 图11平面图中坡度画法 图12系统图中坡度画法 尽量是45度倾斜并且箭头在同一条45度直线上。 五、自动排气阀 有了坡度自然要有排气阀，需要有引出标注标明排气阀的型号。在平面图中不好看出自动排气阀的作用，但在系统图中一目了然，可以直观看出系统的最高点。另外，如果出现如图15的情况，立管底部需要加泄水丝堵。画法如下图所示。
散热器采暖对比地暖采暖的优缺点 现在北方一些大中城市正在将暖气片采暖方式改为地暖采暖，现在我们就对这两者优缺点进行对比，以供大家参考： 地暖采暖的优点：具有很好的地面隔音。如果地面增设的泡沫塑料保温层有良好的隔音作用。总的来看地板采暖优点很多，符合建筑要舒适、健康、节能的发展趋势，因此地板采暖越来越普及。韩国住宅88W%以上都用地板采暖。在我国北方一些高档小区都采用地板采暖，现在已成为别墅采暖的主流。 地暖采暖的缺点： 1.如果房子净高在 2.9米以上，安装地暖后占用5~6厘米的层高。只要那么装地暖后有2.4米以上的净高，有压抑感。 2.要防止地下的采暖管须谨防被外力损伤。必须严禁在地板上钉钉子、打眼、开槽（需要的应事先留好位置、做好标记）。除非被外力损伤，地板采暖是很安全的。 3.如果铺设普通木地板容易干裂变形，宜选用地砖、强化复合木地板、地热专用木地板。
4.地暖升温比较慢。与此对应的好处是降温也慢（蓄热性好），通常停暖后12小时室温下降不超过2℃。 金旗舰暖气片采暖的缺点： 1.对于一些老旧居民楼采暖效果不理想：大家应该都曾有过这样的感受：虽然有采暖，身上不冷了，但脚还是冷。暖气片主要通过热空气在室内对流使房间暖起来，室温分布不均匀，一般是高处比低处热，离暖气片近处比远处热。地板采暖加热整个地面，主要通过地面热辐射采暖，室温分布均匀，脚也不冷了。俗话说脚暖了全身暖，所以地板采暖更舒服，还有保健作用。 2.热量损失大：我们发现暖气片采暖的房间天花板附近最热，浪费了不少热量。地板采暖在地板下增设了保温层，减少了房子的热损失。如果换成地板采暖，集中供暖的住户会感到室温升高了，分户采暖的住户能节省采暖费20%~30%（假设采暖温度不变）。 3.安装一组宠大的暖气片占地方：暖气片一般占2%~3%的建筑面积，减少了房内使用面积，还给家具布置和装修装饰带来麻烦。地板采暖埋在地板下，不影响室内装饰。
定位画线→干管支架安装→干管、主立管安装→隐蔽管道→水压试验、保温及验收→立管支架和套管理→分立管安装→散热器组对试压及就位安装→散热器支管安装→系统试压、清洗、调试及验收→管道系统防腐涂漆 （1）、定位画线 材料:钢钎、尼龙绳等。 工具:水准仪、塑料管、水平尺、钢卷尺、红蓝铅笔等。 按施工图纸和已经审批的施工方案，绘制施工简图，其内容包括:管道的位置和走向、始末端和拐弯点的坐标和标高； 管段长度、管径、变径位置和规格；预留口尺寸、位置和方向；管道坡向；阀门位置、规格型号和方向；支架位置；补偿器安装位置、规格型号等。 按照施工简图确定的管道走向、标高和建筑轴线，用水准 仪或透明塑料管灌水（应把管内的空气排净，以免有气泡影响准确度）。在墙、柱上找出水平点定位，再按管道坡度，经打钢钎挂线，定出管道安装中心线即管道支架安装基准线。 （2）、干管支架安装 材料:成品支架、水泥、电焊条、螺栓等。 工具:电焊机、钢卷尺、电锤、手锤、扁钎、活扳手等。 依据基准线及管道的规格和管道支架间距来确定支架位置。 支架安装前应对制作好的支架进行除锈及清理焊渣，再刷 防锈漆两遍（刷第二遍时应在第一遍防锈漆外表面干燥后进
行，埋入墙内部分可不刷防锈漆）。 埋入式支架安装:按照支架位置在墙、板打洞，孔洞的深 度应不小于150mm,孔洞直径应比支架燕尾处大20mm。埋设支 架前应把孔洞清理干净、湿润，用M10水泥沙浆堵洞，洞内的沙浆应饱满，支架埋入墙内的深度不小于120mm（可先将洞内 填满沙浆，再插入支架，填满抹平），埋设的支架应养护72h 后方可承托管道。 焊接式支架安装:按照预埋铁件的位置，将铁件表面清理 干净，依据基准线把支架焊接位置画在预埋铁件上，然后找准 位置把支架先点焊在铁件上，经校对无误后，再把支架焊牢。 包柱式支架安装:依据基准线，按支架的形式，用长螺栓 将支架紧固在混泥土柱上，紧固螺栓时应边紧固边调整支架的 高度和水平度。 （3）、干管、主立管安装 材料:管材、电焊条、氧气、乙炔气等。 工具:切割机、电焊机、乙炔焊、套丝机、管钳、活扳手、 角尺、钢卷尺、线坠等。 埋设的支架达到强度后，可进行干管安装，地沟入口的始 端应安装法兰阀。干管安装前应对照施工图对分立管进行定 位，依据各段长度进行下料，按翻样图要求的各种部件和管段 已加工制作完毕，并适当的组装在一起，此时就可以进行安装 就位。 采暖管道在地沟敷设时，供水或供汽管应设在水流前进方 向的右侧，左侧为回水管道，两管之间应顺直、相互平行，两 管之间的间距应根据保温层厚度确定。 采暖主立管和干管的分支与变径连接时应避免采用T形 连接。当干管与分支管处同一平面水平连接时，分支干管应用
地板辐射采暖与散热器采暖分析比较 散热器热水采暖是传统的采暖方式，在我国的家用采暖中占据主导地位。地板辐射采暖虽然出现比较早，由于受外墙保温差和管材的选择的制约，在其早期发展一直比较缓慢，后来，随着PEX管、铝塑管、特别是PE-RT管等耐温耐压化学管材的出现，低温地板辐射采暖才发展迅速起来。下面，从水暖专业的角度，分几个方面对两种方式的采暖作一分析和比较。 一、采暖效果 １、地暖的散热方式是以辐射采暖为主，温度由地板开始自下而上，房间同一层面的温度均匀，温差小，使人的感觉是足热头凉，舒适感好。 ２、散热器采暖是以对流为主的采暖方式。散热器先加热其周围空气，使空气在房间内形成对流从而达到采暖目的。这种采暖方式是散热器周围的温度高，随着与散热器距离的加大，温度递减，同一层面的温度温差较大，这一现象在大空间房间内尤其明显。由于这种采暖是对流方式，热空气自上而下对流，房间温度是上热下凉，给人的感觉是头热脚凉，舒适感相对差些,但相对于空调强制对流方式采暖的舒适度和效果又更胜一筹了. 二、安装方式及对空间的影响 １、地暖是将管道自分集水器后暗敷设在地面下，管道一般采用ＰＥＸ、铝塑管和ＰＥ-ＲＴ管。这种方式的安装是不占水平空间，不影响墙体装修和家具的摆放，不受墙体是否能固定支架的制约，这一优势在四周均为落地玻璃之类的空间内尤其明显。地暖由于管道下须设隔热层，地板相对较厚，对垂直空间的影响约为8ＣＭ。 ２、散热器采暖是将散热器安装在外窗户下（如受限制则安装在内墙上），一般采用明装，管道暗敷设在地面下。目前散热器一般采用钢板、铝合金及铜铝复合散热器，管道采用铜管和ＰEX管等。这种方式的安装占用房间的水平空间，影响家具的摆放，散热器的安装受墙体是否能固定支架的制约。 三、使用及维修 １、地暖室内部分由于由分集水器和ＰＥX管道组成，其中管道暗设在地面下，分集水器设置在较隐蔽的地方且或安装或有罩盖住，其在使用中基本不需要清理和维修。地暖由于各个回路长度无法作到完全一致，相对不易调试。 ２、散热器采暖由于散热器是裸露安装在室内，所以相对会占用一部分家具摆放的位置。由于每组散热器供水管均安装温控阀，调试相对方便。 四、对木地板的影响 １、地暖由于暗设在地面下，采暖时先加热地板，木地板相对来说较易变形。地板辐射采暖的地板装修中一般不建议用实木地板，采用复合地板的较多，装修档次受到影响。 ２、散热器采暖由于加热体在地面以上，对木地板影响较小。 五、施工方面 １、地暖施工时必须先作盘管，再马上作地面垫层，工序穿插较多，且盘管安装和地面施工必须同步进行，地暖对土建施工有一定的制约，施工速度相对较慢。施工完后，地面裂缝较多，竣工时须对裂缝地面进行处理。 ２、散热器采暖地面只有两道主管，安装可以提前施工管道，对土建地面施工制约较小，施工速度相对较快。 六、工程造价 １、地暖采用苯板做隔热层时，实铺面积造价约为89-142元／ｍ２；地暖采用发泡水泥做隔热层时，实铺面积造价约为85-138元／ｍ２。 ２、散热器采暖按钢板散热器考虑，按建筑面积计算造价约为95-137元／ｍ２。
室内采暖系统散热器及辅助设备安装施工工艺标准 （QB-CNCEC J050402-2004） 1适用范围 本工艺标准适用于灰铸铁长翼型，圆翼型、柱型和M132型散热器组对与安装，钢制扁管型、板型、柱型和串片型散热器及辅助设备的安装工程。 2 施工准备 2.1 材料要求： 2.1.1 散热器（铸铁、钢制）：散热器的型号，规格，使用压力必须符合设计要求，并有出厂合格证； 散热器不得有砂眼、对口面凹凸不平，偏口、裂缝和上下口中心距不一致等现象。翼型散热器翼片完好。 钢串片的翼片不得松动、卷曲、碰损。钢制散热器应造型美观，丝扣端正，松紧适宜，油漆完好，整组炉片不翘楞。2.1.2 散热器的组对零件：对丝、炉堵、炉补心、丝扣圆翼法兰盘、弯头、弓形弯管、短丝、三通、弯头、油任、螺栓螺母应符合质量要求，无偏扣、方扣、乱丝、断扣。丝扣端正，松紧适宜。石棉橡胶垫以1mm厚为宜（不超过 1.5mm厚），并符合使用压力要求。 2.1.3 其它材料：圆钢、拉条垫、托钩、固定卡、膨胀螺栓、钢管、冷风门、机油、铅油、麻线、防锈漆及水泥的选用应符合质量和规范要求。 2.2 作业人员要求 参加施工的工程技术人员、质量验收人员及安装工人，均应具备相应的专业资格岗位证书，特殊工种持证上岗。 2.3 主要机具： 2.3.1 机具：台钻、手电钻、冲击钻、电动试压泵、沙轮锯、套丝机。 2.3.2 工具：铸铁散热器组对架子，对丝钥匙、压力案子、管钳、铁刷子、锯条、手锤、活扳子、套丝板、自制扳手、錾子、钢锯、丝锥、煨管器、手动试压泵、气焊工具、散热器运输车等。 2.3.3 量具：水平尺、钢尺、线坠、压力表。 2.4 作业条件： 2.4.1 根据设计要求开箱核对热水器的规格型号是否正确，配件是否齐全。 2.4.2 组对场地有水源、电源。 2.4.3 铸铁散热片、托钩和卡子均已除锈干净，并刷好一道防锈漆。 2.4.4 室内墙面和地面抹完。 2.4.5 室内采暖干管、立管安装完毕，接往各散热器的支管预留管口的位置正确，标高符合要求。 2.4.6 安装地点不得堆放施工材料或其它障碍物品。 3操作工艺
地板采暖国家行业标准 JGJ142-2004 时间：2011/2/24 17:43:35 来源： 第一章总则 第1.1.1条为了规范地面辐射供暖工程的设计、施工和验收工作，做到技术先进、经济合理、安全适用和保证工程质量，特制定本规程。 第1.1.2条本规程适用于新建的工业和民用建筑内，以热水为热媒或以发热电缆为热源的，地面辐射供暖工程的设计、施工和验收。 第1.1.3条进行地面辐射供暖工程的设计、施工和验收时，除应执行本规程外，尚应符合国家现行的有关标准、规范等的规定。 第二章术语 第2.1.1条低温热水地面辐射供暖（low temperature hot water floor radiantheating） 以温度不高于60℃的热水为热媒，在埋置于地面以下填充层中的加热管内循环流动，加热整个地板，通过地面以辐射和对流的热传递方式向室内供热的一种供暖方式。 第2.1.2条分、集水器（manifold）水系统中，用于连接各路加热管供、回水的配、集水装置。 第2.1.3条面层（surface course）建筑地面直接承受各种物理和化学作用的表面层。 第2.1.4条找平层（toweling course）在垫层或楼板面上进行抹平找坡的构造层。 第2.1.5条隔离层（isolating course）防止建筑地面上各种液体或地下水、潮气透过地面的构造层。 第2.1.6条填充层(filler course) 在绝热层或楼板基面上设置加热管或发热电缆用的构造层，用以保护设备并使地面温度均匀。 第2.1.7条绝热层（insulating course)用以阻挡热量传递，减少无效热耗的构造层。 第2.1.8条防潮层（moisture proofing course）防止建筑地基或楼层地面下潮气透过地面的构造层。
地板辐射采暖与散热器采暖在耗能方面的对比分析 摘要：本文主要针对房屋工程建设中的地板辐射式采暖技术与散热器的采暖技术情况进行综合比较。通过分析上述两种采暖方式中的热力因素发现，房屋供暖中的室内综合换热系数以及传热系数情况之间存在显著差别。在同样的舒适度情况下，常见的几种维护结构之间比较，其中地板采暖与散热器采暖能耗对比情况差异显著。而地板表面温度、围护结构热阻的大小和室内要求的设计温度均不同程度地影响着辐射换热的比例。 关键词：地板辐射散热器采暖耗能比对分析 当前我国在进行房屋工程设计与建设过程中采用的供暖方式主要是地板辐射式供暖以及散热器对流式供暖。就目前的供暖技术而言，上述两种供暖方式具有相当程度的优势。随着社会科技进步与发展，新兴的供暖方式逐渐应运而生。地板采暖方面的研究与认识水平不断加深，针对房间的热力计算以及供热设计情况仍然需要深入研究。本文主要针对地板辐射采暖与散热器采暖方进行比较分析。 一、基于地板辐射供热与散热器对流式供热特点分析 （一）围护结构的传热情况 在进行传热工程中，无论采用何种方式进行这项工作，都应当通过维护结构进行计算： 其中设计计算的主要内容包括冬季室内温度、供暖室外温度以及传热系数等[2]。本文中所涉及到的主要是在维护结构下的穿热量取值情况受传热系数以及传热温差情况影响的相关问题分析[1]。 （二）采暖方式差异性 上述两种采暖方式具有明显不同差异性，在进行围护结构的总穿热阻计算中，围护结构导热阻具有重要作用，是起主导作用的结构。围护结构外壁表面的复合换热热阻次之，内壁表面的复合换热热阻最小。 地板辐射式的供暖方式作为一种充分利用建筑物中的地面进行供暖的方式，其主要通过以整个地面作为散热面，通过地板对周围空气进行加热的过程。而地板在对周围空气进行加热时，室内四周的墙壁以及顶棚结构表面造成的辐射会使其结构表面温度呈现出明显变化，并升高。其总传热量以及辐射换热比值一般会超过50%。这种供暖形成的效果要优于普通散热器对流式的供暖方式。相比之下，采用普通式的散热器对流式方式供暖效果在加热空气方面以及辐射方面效果并不明显。
远 散热器采暖标准化设计 设计管理中心
一、基本规定 1、根据《散热器采暖系统标准化设计》的实际工作要求，使得在常用的住宅、公寓等居住建筑中，散热器采暖 系统模块化、标准化，特制定本标准作为技术储备。 2、标准中住宅的集中热水供暖系统应能实现分户热计量及分室控温。 3、由于进流系数较小，标准中不应采用两通恒温阀加跨越管的水平单管跨越式户内系统。 4、为了加大进流系数，标准中推荐根据情况从以下两种做法中选择：在水平双管式系统的每组散热器前加恒温 控制阀的做法；在水平单管跨越式系统的每组散热器前加三通阀的做法。 4、散热器支管连接方式的修正系数较小为好，宜采用同侧上供下回（?柱=1.0，?铜铝复合柱翼=1.0）；异侧上供下回 （?柱=1.0，?铜铝复合柱翼=0.96）。不宜采用无隔板同侧底部供回（?铜铝复合柱翼=1.14）；异侧底部供回（?铜铝复合柱翼=1.08）；异侧下供下回（?柱=1.25，?铜铝复合柱翼=1.10）。 5、散热器安装形式宜为上部敞口，当需隐蔽时：凹槽内上部距墙宜大于100mm，明装上部距离台板宜大于150mm， 装在罩内时上下部开口高度宜大于150mm。
二、设计内容 1、住宅散热器采暖户内管道安装应暗埋敷设在垫层预留沟槽内，用卡子稳妥固定在地面上。 2、户内供暖管道材料选择：交联铝塑复合管（XPAP），聚丁烯管（PB）和无规共聚丙烯管（PP-R）。并应根据使 用条件分级、工作压力确定管道级别S。 3、室内散热器支管上，应设置恒温控制阀，或调节性能良好的手动阀。材质均为铜质。 4、暗装散热器设温控阀时，应采用外置式温度传感器，温度传感器应放置在能正确反映房间温度的位置。 5、片式组对柱形散热器每组片数不宜超过25片，组装长度不宜超过1500mm。当散热器片数过多，可分租串 联时，供回支管宜异侧连接。 6、散热器选用原则：承压能力应满足系统的工作压力。当选用钢制、铝制、铜制散热器时，为降低内腐蚀应对 水质提出要求（含氧量小于0.1mg/L；一般钢制PH=10~12；铝制PH=5~8.5；铜制PH=7.5~10 ）的连续供暖系统不宜采用铝合金散热器。 7、散热器布置原则：有外窗卧室、起居室、书房、餐厅等房间的散热器宜布置在窗下，散热器底部距地200mm； 卫生间采用卫浴型挂式散热器，安装位置在洗衣机侧上方或座便正上方，底部距地1.0米；厨房采用挂式散热器，安装位置在外墙无排烟道一侧,底部距地1.1米；南侧小户型厨房采用常规散热器,位于门一侧,距地 0.2米。厨房、卫生间散热器距墙预留粘接瓷砖的厚度。
圣通地板采暖系统技术参数： 1）地板采暖结构层厚度：公用建筑≧90mm，住宅≧70mm（不含地面层入找平层厚度） 2）采暖系统完全温度范围：-70℃～110℃，导热系数：0.3～0.45W/m.k 3）供圆水温差8℃～15℃；流量0.02L/S～0.04L/S 4）工作压力≦10.MPa;爆破压力：60Kg/cm2 5）地面层承载≦2000Kg/m2，若大于此数值应采取相关措施。 6）在热水进入管道前（分水器处），应过滤网以防异物混入。 7）地面散热与地板材质，管间距，供回水温度等因素有关，按目前的常规做法，保温材料为：20—30mm厚的复合聚苯板，隔热材料为锡箔纸。 8）PE-X管弯曲半径≧8倍管直径，管间距100-350mm，管回路以80—100mm为宜。 用途： 1）热水、供暖用 公寓、住宅、饭店、学校、体育馆、商业区、医院、太阳能住宅、浴池、温泉、室内游泳场、热交换器线圈等 2）饮用水用 3）工业用 4）农业、畜牧业用 温室、花园、养鱼场院、猪圈、养鸡场 5）融雪用公路、运动场、车库、机场等 安装及应用： 1、在基础混凝土上用耐腐蚀性防水纸布、PVC、PE或防水灰浆处理。这时塑料防水纸布等如有折叠这处需要完全贴紧以不使水分进入，并且由于湿气从墙壁进入，需要铺到从地板到墙壁10cm高处。 2、地板隔热材料的施工 为了防止从下方渗入湿气，提高热炕供暖管的热传递效率，隔热材料最好使用厚度50mm以上的保温板（比重0.03）。（也可使用效果最好的其它保温材料） 3、用于支持的基础灰浆的施工 起支持作用的基础灰浆支铺设热炕暖管时起支撑作用，灰浆的混和比为水泥：沙=1：3，方式时要尽可能保持水平，需要彻底养护。 4、分水器的安装 1）使用分水器进行各房间的温水分配，装在分水器上的阀门管套最好在距离地板30cm以上，水平安装。 2）安装分水器时要把供水阀门放在前面，回水阀门放在后面。 3）最好安装温度计以了解温水的温度。 4）把空气阀安装在分水器时可综合处理各房间管路内的空气。 5、弯曲路线的面管方法 1）对圣通牌热炕管实施弯曲布置时不需强行循环温水或加热，只需两手宽握管子，轻轻弯
低温热水地板辐射采暖与常规暖气片采暖的比较 由于采用暖气片的材料不同而价格不同，所以只能依据北京市96年版《建设工程概算定额》的规定来进行计算比较。采用常规暖气片，楼内立管、干管、室内支管，暖气片及辅助材料和人工费，北京市规定每建筑平方米造价：76元／m^2；立管和干管仅占造价的40％，每建筑平米造价约30．00元，室内部分的水平管．暖气片及辅助材料占6O％，每建筑平米造价约46．00元。低温热水地板辅射采暖干管和立管的用量同暖气片相比可节省50％～60％，而室内仅用1～2米的支管，暖气片改为地采暖塑料管从而大大减少了材料费用，地采暖的实际造价每建筑平方约40元左右。 国内地板采暖成本造价约为40-50元/平米，散热器采暖成本造价约为50-80元/平米；国外地板采暖一般采用铜管铺设，造价较高。 我在长春,这里地热价格大概在30-35元/平米左右. 郑州，40~50元/平方米 我在北京50~220元/平方米 石家庄，35~45元/平方米。不过不知道因为地板采暖（地面加厚），建筑、结构专业的投资需要增加多少？ 我是河南开封的，我们的报价是６５／平方管子用金德的 天津：30——45元/m2，不含钢丝网，不含后浇层。 我在山西，地暖管的造价我见过很多从20~40都有，我今年5~6月在一个地暖公司打工时， 金德的是45元，还有韩国大星的，28元！我们公司总共有5种管材！ 唐山实铺面积30－35，承德实铺面积35－40 我延吉的,我们这儿每平方米在50元左右 我是山东日照的，我们这儿大约30左右 一般双阀的在60-70/回路左右,单阀的大约50/回路就下来了
初装地暖的客户对地暖的初投资和维护费用情况不太了解，在此，笔者为大家简单分析一下。 一、地板采暖系统的造价组成： 地暖系统的造价由地暖系统与混凝土回填两大部分组成。 地暖系统根据所选材料和热源情况的不同，造价也有所不同。一般在70－150元/平米左右不等，性价比比较高的配置只需100元左右，豆石混凝土回填一般在30－40元/平米不等。综合下来约120、130元/平米左右。而散热器系统初投资与暖气片的选择有很大的关系。质量较好的品牌钢制散热器造价在100元/平米左右，艺术选型散热器造价则更高，且使用年限只有5－10年左右。 二、地板辐射采暖运行费用情况： 1、地板辐射采暖可使人们同时感受到辐射温度和空气温度的双重效应，其室内温度梯度比对流采暖时小，因而可以大大减少屋内上部的热损失，热压减少，冷风渗透量也减小。地板辐射采暖的实感温度比室内温度高出2--4℃，住宅室内温度每降低1℃，可节约燃料10%。18℃的设计温度可达到一般对流采暖22℃的采暖效果。 2、地暖的热损失少。有地板采暖的房间，热量相对集中在人体高度以下，靠近天花板处的无效热量较少。 3、地面层和混凝土层蓄热量大，地板辐射采暖热稳定性好，间歇供暖时室温变化不大。在20℃温度时停电停水，室内温度在24小时内仍可保持18℃，无须频繁开关热源。 4、地板采暖还很容易实现各房间独立控制温度（分室温控），可进一步提高舒适性和节能效果。如果增加分室控温系统，用户可以根据需要随时自行调节，使采暖系统节能性进一步提高。 从以上四点分析可以看出，地暖系统的运行费用相对于传统的对流式采暖系统，其运行费用会有较大幅度降低。当然，不同的使用条件和使用习惯会使地暖系统的运行费用会有所区别，但相同条件下，地暖的节能、经济是勿用置疑的。 三、地板辐射采暖维护费用： 地板采暖系统采用的材料防腐蚀，不生锈，管道不会因为生锈而堵塞或流量变化，经混凝土回填后已做入建筑结构层。如果无人为损坏，则50年内基本不需维护，只需定期清洗地暖管道即可，在长期使用的稳定性极好。u201c苹果暖通u201d 的地暖客户还提供免费清洗的售后服务，因此，可以说地暖系统是u201c零u201d 维护费用。 暖气、空调等采暖方式的维护费用则会因其使用年限相对较低，需要定期更新、维修等而大大高于地暖系统。 综上，地板采暖系统初装投资在各种采暖方式中居于中等水平，但因其具有很好的节能 性和与建筑寿命相当的服役期限，因此，地暖是一项回报很高的投资。
1、引言 节能是我国一项长远的战略方针。我国政府对节能工作高度重视，特别是改革开放以后节能工作出现了欣欣向荣的局面。节能对于供热行业来说潜力是相当大的。供热行业是能耗大户，能耗支出占据其大部分成本。由于以往的住宅供暖按面积收取热费，存在很大的不合理性，且不便于用户进行局部调节，造成供热用热浪费很大。随着人们生活水平的提高和供暖事业的不断发展，对供暖系统实现用热量的分户计量和独立控制的呼声越来越高。 近年来节能问题在供暖系统设计中越来越被人们重视。因此有必要在新建住宅中采用更合适的供暖系统形式来满足热费按户计量的需要。在节能问题上，尤其要特别重视能源利用过程前的处理，即在规划设计整个供暖系统时，应该考虑该系统的节能前景及经济效益。建设部《建筑节能“九五”计划和2010年规划》明确指出，“对集中供暖的民用建筑安装热表及有关调节设备并按户计量收费的工作，1998年通过试点取得成效，开始推广，2000年在重点城市新建小区中推行，2010年全面推广”。因此，在进行住宅室内采暖系统设计时，设计人员应考虑热用户分户及分室控制温度的需要。据初步测算，采取供暖分户计量，可以实现采暖节能20%以上。本文就几种适宜分户计量的采暖系统做一浅析。 2、旧式采暖系统的基本形式及其优缺点 长期以来，我国城市住宅室内采暖系统设计基本上都采用单管垂直系统的方案进行设计。（如图1）这种设计方案有许多优点：1系统简单；2施工方便；3造价低等，但是也存在一定缺陷，主要是不便于用户进行局部调节，因而造成能源的浪费。随着能源结构的变化及节能和物业管理的要求，这一缺陷越来越明显，使得此种供暖系统不得不被逐步替代。
一、编制依据 1.1工程概述 1.1.1工程概况 工程名称: 市教委教育系统综合楼首层地板采暖工程 工程建筑面积:24977m2 工程性质:综合办公楼改造 工程施工总承包单位:中建二局第一建筑工程有限公司 工程监理单位:北京建工京精大房建设监理公司 建设地点:北京西城区前门西大街109号 1.1.2建筑概况 本工程位于北京市西城区前门西大街109号，始建于上世纪90年代，根据需要亟需改造，首层大厅，餐厅，会议室等局部改为地暖，其面积为1500平方米。 1.1.3结构概况 本工程基础采用框架结构,地暖砼垫层为30㎜厚C15卵石混凝土. 1.1.4专业概况 1.1.4.1地板采暖系统热源为板式换热器，地板采暖供回水温度为55℃ /45℃。 1.1.4.2门厅,职工餐厅,领导餐厅及接待大厅采用地板采暖。 1.1.4.3本工程地暖采用铜质集分水器。
1.1.4.4分集水器采用热镀锌钢管管材，规格为DN32。地暖管材采用PB管材(带阻氧层),规格为：DN20X 2.0 1.1.4.5冬季室外采暖设计温度为—9℃。 1.1.4.6隔热层采用挤塑板，其厚度为20mm。 1.1.4.7计算量：接待大厅按木地板考虑，餐厅和其他部位按地砖考虑。。 1.1.5 工程施工范围 ●教委综合楼首层门厅，餐厅及接待大厅地板采暖二次设计。 ●教委综合楼首层地板采暖分集水器安装，分集水器之间地暖管材的安装、调试。阀门安装。 1.1.6工程内容 ●教委综合楼首层地板采暖工程中所需所有材料、设备的采购供应 ●地板辐射采暖工程施工安装、调试、试验、检验等全部内容. ●对从事砼填充层、结构层、防水隔离层的施工承包单位根据相关规范要求提供相应的技术数据。 1.1.7场地条件及周边环境 进行现场勘察,准确掌握施工现场及其周边环境,保证材料进出场的运输通畅,对场内材料存放、临时布置、施工场地、住宿区方面与总承包方积极协商,确保施工的正常进行要求. 1.2 技术依据 1.2.1市教委综合楼暖通设计说明 1.2.2《北京市低温热水地杨辐射供暖应用技术规程》(DBJ/T-49-2000) 1.2.3《中华人民共和国行业标准地面辐射供暖技术规程》 (JGJ142-2004)
一、工程概况 (2) 二、施工组织及劳动力配置 (2) 三、系统施工方案 (3) 1、施工准备 (3) 2、施工工艺流程 (4) 3、主要施工工艺 (4) 4、施工质量要求 (6) 5、调试 (7) 四、施工进度计划及保证措施 (7) 1、施工进度计划 (7) 2、保证措施 (7) 五、质量保证措施 (7) 六、成品保护措施 (8)
一、工程概况 1）工程概况 天津万达中心（万海园）住宅楼是万达集团在华北的一个豪宅样本项目，本项目住宅楼户内设有低温热水地板辐射采暖；地板采暖总面积约为10万平方米。 本工程采用集中供热水地板辐射采暖方式，管道采用PE-RT管，规格为de1620*2.3，管道间距根据图纸要求，间距根据功能房间分别为100mm、200mm、250mm、300mm，管道弯曲处弯曲半径不小于8d。分集水器为铜制产品，环路根据图纸设远程电动控制执行器，采用液晶控制面板调节采暖温度。地面铺设聚苯保温板，容重20kg/m3；聚苯板上铺设铝箔，主要作用为保温、隔热、防潮、隔声，并增强反射热量、为管材安装提供坐标。边角保温、护管、胶带等辅材严格按照图纸设计及施工工艺要求有序安装。 2）编制依据 地板采暖施工将严格按工程设计要求、国家相应的有关国家标准、规范、规程、规定执行。本工程主要依据的建设标准、规范： 《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002 《地面辐射供暖技术规程》 JGJ142-2004 《采暖工程》 05N1 《低温热水地板辐射供暖系统施工安装》 03K404 二、施工组织及劳动力配置 1.组织机构 项目经理 ↓ 生产副经理 ↓ ↓↓↓↓↓ 施工组长现场安全员现场材料员质检员技术员

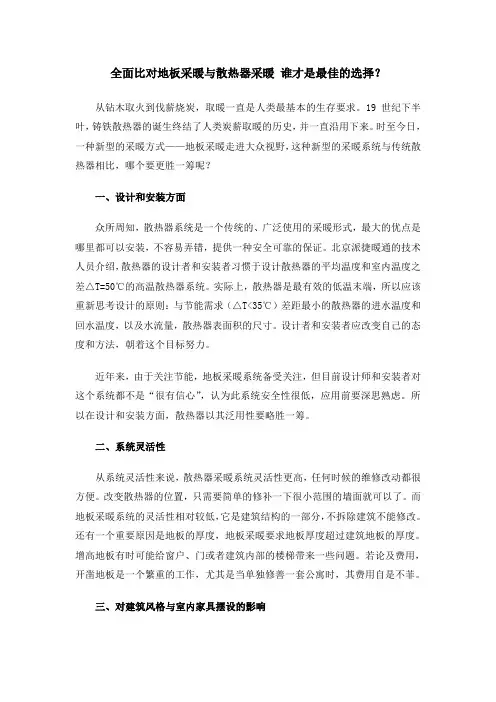

全面比对地板采暖与散热器采暖谁才是最佳的选择？ 从钻木取火到伐薪烧炭，取暖一直是人类最基本的生存要求。19世纪下半叶，铸铁散热器的诞生终结了人类炭薪取暖的历史，并一直沿用下来。时至今日，一种新型的采暖方式——地板采暖走进大众视野，这种新型的采暖系统与传统散热器相比，哪个要更胜一筹呢？ 一、设计和安装方面 众所周知，散热器系统是一个传统的、广泛使用的采暖形式，最大的优点是哪里都可以安装，不容易弄错，提供一种安全可靠的保证。北京派捷暖通的技术人员介绍，散热器的设计者和安装者习惯于设计散热器的平均温度和室内温度之差△T=50℃的高温散热器系统。实际上，散热器是最有效的低温末端，所以应该重新思考设计的原则：与节能需求（△T<35℃）差距最小的散热器的进水温度和回水温度，以及水流量，散热器表面积的尺寸。设计者和安装者应改变自己的态度和方法，朝着这个目标努力。 近年来，由于关注节能，地板采暖系统备受关注，但目前设计师和安装者对这个系统都不是“很有信心”，认为此系统安全性很低，应用前要深思熟虑。所以在设计和安装方面，散热器以其泛用性要略胜一筹。 二、系统灵活性 从系统灵活性来说，散热器采暖系统灵活性更高，任何时候的维修改动都很方便。改变散热器的位置，只需要简单的修补一下很小范围的墙面就可以了。而地板采暖系统的灵活性相对较低，它是建筑结构的一部分，不拆除建筑不能修改。还有一个重要原因是地板的厚度，地板采暖要求地板厚度超过建筑地板的厚度。增高地板有时可能给窗户、门或者建筑内部的楼梯带来一些问题。若论及费用，开凿地板是一个繁重的工作，尤其是当单独修善一套公寓时，其费用自是不菲。 三、对建筑风格与室内家具摆设的影响

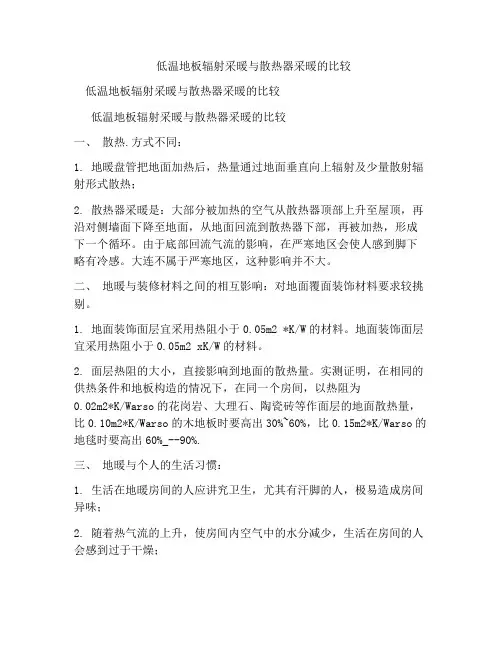

低温地板辐射采暖与散热器采暖的比较 低温地板辐射采暖与散热器采暖的比较 低温地板辐射采暖与散热器采暖的比较 一、散热.方式不同： 1. 地暖盘管把地面加热后，热量通过地面垂直向上辐射及少量散射辐射形式散热； 2. 散热器采暖是：大部分被加热的空气从散热器顶部上升至屋顶，再沿对侧墙面下降至地面，从地面回流到散热器下部，再被加热，形成下一个循环。由于底部回流气流的影响，在严寒地区会使人感到脚下略有冷感。大连不属于严寒地区，这种影响并不大。 二、地暖与装修材料之间的相互影响：对地面覆面装饰材料要求较挑剔。 1. 地面装饰面层宜采用热阻小于0.05m2 *K/W的材料。地面装饰面层宜采用热阻小于0.05m2 xK/W的材料。 2. 面层热阻的大小，直接影响到地面的散热量。实测证明，在相同的供热条件和地板构造的情况下，在同一个房间，以热阻为 0.02m2*K/Warso的花岗岩、大理石、陶瓷砖等作面层的地面散热量，比0.10m2*K/Warso的木地板时要高出30%~60%，比0.15m2*K/Warso的地毯时要高出60%_--90%. 三、地暖与个人的生活习惯： 1. 生活在地暖房间的人应讲究卫生，尤其有汗脚的人，极易造成房间异味； 2. 随着热气流的上升，使房间内空气中的水分减少，生活在房间的人会感到过于干燥；
