高速卫生纸机知识讲座 一、高速卫生纸机成形器---新月型成形器 卫生纸机成形器的发展过程经历了长网、短网、斜网、压力成形器、抽吸胸辊成形器等等，但这些成形器都存在有缺陷，很难同时实现高品质和高产能，1969年，美国金伯利（KC）公司对卫生纸机进行伟大创新，发明了新月形成形器并申请了专利。此项发明使卫生纸的品质和纸机速度达到了良好的结合。其它公司为了避免触犯KC公司的专利权，相继对卫生纸机也进了革新，发明了各类的夹网成形器。新月型成形器与夹网成形器同属于辊式成形器，完全采用动态的脱水元件。它们区别主要在于；夹网成形器主要是用另一张网取代新月型成形器的毛毯；夹网成形器是双面脱水而新月型成形器是单面脱水。二十年后的1989年，KC公司专利失效，世界各卫生纸生产商纷纷采用新月型成形器。现在世界上生产新月型成形器的数量已大大超过夹网成形器。目前，国内已上马四台新月型成形器纸机（金红叶两台、恒安一台、维达一台）。下面从新月型成形器的结构、成形原理、优点及影响因素作一交流。 A、结构； 新月型成形器的结构主要包括流浆箱、成形器、胸辊、伏辊、导辊、接水槽等几部分。新月型成形器的流浆箱为阶梯扩散型流浆箱。这种流浆箱结构简单，含布浆器、阶梯扩散型、喷浆式堰板。流浆箱能产生“高强微湍动”，强烈分散纤维网络，防止纤维絮聚。同时能使浆料沿纸机横向稳定流动，均匀分布。流浆箱分单层喷浆式和多层喷浆式。 成形器、胸辊、伏辊、导辊均为平辊，不带真空抽吸。成形辊是网部唯
一的驱动辊。 接水槽的结构设计要充分考虑成形区脱下来的白水具有很高的动能。通常，接水槽中焊接有很多角度的叶片，一方面要消除动能，防止白水反溅到网上，影响纸面的成形，另一方面除气、脱泡，改善成形区的环境。 B、成形原理； 新月型成形器的成形原理与夹网成形器相似。低浓的浆料悬浮液由流浆箱喷射到包在成形辊之上的毛毯和成形网之间楔形脱水成形区内。然后沿着成形辊作弧形运动。由于网的张力作用，湿纸页中的水就通过成形网面脱离出来，被甩到接水盘中排走。最后网毯分离。湿纸业粘在毯上，虽毯运行到烘缸。整个成形区是弧形，如月牙，故称“新月“或”C“型。 C、优点 新月型成形器经过三十年的实践应用，被认为是卫生纸机的最佳方式，它具有很多的优点； 1、车速高，产能大。新月型成形器的最大车速目前还没有明确的极限。 通常车速为600～2200M/MIN，产能为60～220T/D。恒安集团的一台新月型成形器纸机最高车速为1650M/NIN，产量为100T/D；金红叶的二台新月型成形器纸机的最高车速均为2200M/MIN，产量为220T/D；维达纸业新月型成形器纸机的最高车速均为2200M/MIN，产量为100T/D。本公司引进韩国一台KCF900新月型成形器设计车速为1000M/MIN,现最高车速可开到1200M/MIN,最高产量为40T/D。 2、能自动改变成形区的长度，脱水快速、均匀，脱水基本发生在成形区 的前半部分，后半部分不脱水，如生产量较大或用游离度较低的纸浆时，

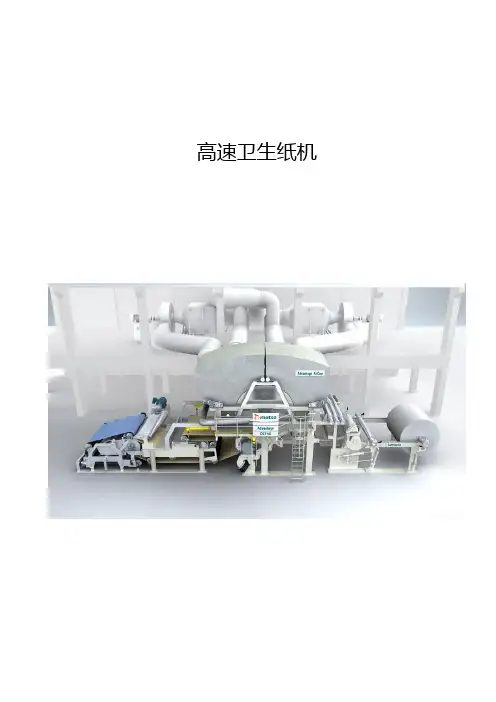

高速卫生纸机
01.10 主要参数 纸种规格高级卫生纸 最高产量45.8 mt/24h 卷纸机上纸宽2853 mm 湿部工作车速1000 m/min 卷纸机工作车速900 m/min 克重12-23 g/m2 起皱率10-20 % 杨克缸直径3660 mm
01.20 产量和消耗值 01.20.10 生产能力 参考克重12 16 23 g/m2 杨克干部车速1000 787 570 m/min 卷纸机车速800 630 485 m/min 成纸干度95 95 95 % 卷纸机上成纸宽度2853 2853 2853 mm 起皱率20 20 15 % 蒸汽压力8 8 8 barG 产量39.4 41.4 45.8 mt/24h
01.20.20 卫生纸机功效条件 01.20.20.1 喷水管消耗 连续的间隙的总量 l/min l/min l/min Total C.W.W. 692 692 Total S.C.W.W. 646 350 996 Total F.W. 2 2 水质 C.W.W 澄清白水180 微米60 ppm S.C.W.W 净化的澄清 白水 140 微米30 ppm F.W. 自来水100 微米10 ppm 01.20.20.2 卫生纸机传动参数 应用点传动速度直径NRL RDC m/min mm kW kW
上浆泵1000 - 146 175 成型辊1000 1100 100 131 杨克缸1000 3660 169 223 密闭气罩- - 51 217 卷纸缸800 900 9 23
01.20.20.3 真空度要求和耗气量 真空度 流量 kPa m 3/min 低真空系统 40 196 高真空系统 47 42 01.20.30 基本能耗 、 （耗电量包括上浆泵, 纸机传动电机和高速热风罩风机） 克重/杨克缸速度 12 g/m 2 @ 1000 m/min 16 g/m 2 @ 787 m/min 23 g/m 2 @ 570 m/min 电耗 kwh/ton 289 223 153 杨克缸蒸汽量 kg/ton 1868 1778 1606 密闭气罩蒸汽量kg/ton 1016 970 874
提高高速卫生纸机换卷成功率的做法 陈宇华 (维达纸业(广东)有限公司,新会,529100) 摘 要:本文介绍了对原卷纸机进行改造,取得了好的效果。 关键词:卷纸机;改造;换卷 现在越来越多商品进入微利时代,如何提高企 业效益是每个商家的追求目标。在造纸行业中,保 证纸机正常运行生产的同时,能提高纸机的换卷成功率就相当于提高成纸的产量; 产量的提高分摊了各种能耗,间接降低产品的成本。这种效果对于高速卫生纸机来说更加明显,因为卫生纸一般定量较低,拉伸强度不高,在生产过程中易断纸,从而增加它成功换卷的难度,而且当纸机速度运行越快,成功换卷的难度越大,换卷失败的损失越大。以一台卷速为1300m/min、纸幅为3m的高速纸机为例,若能每天有30次成功换卷,按每次引纸时间需1min计算,生产20g/m2的卫生纸时,每天可增加产量: 1350×30×1×3×20=2430000g,即2143t,则月产量可增加约70t,平均产量增长2%左右,所以提高纸机的换卷成功率是非常必要的。 我所在车间的造纸机是Beloit公司的,经装机调试后它的换卷成功率只达到20%,效率较低;经观察研究后,决定对以下几点进行改进: 1 改变原来的换卷方式 在纸机上本来配有切纸水针、自动喷胶系统等换卷辅助系统,其工作原理是起动卷纸辊起动电机,依靠与卷纸辊接触轮胎的摩擦力带动卷纸辊转动,直到卷纸辊的线速度与卷纸缸的线速度相等;再由气缸带动切纸水针移到离操作侧纸边约20cm处,喷射高压水,把卷纸缸上的纸切开;降下一次臂使卷纸辊与卷纸缸的表面接触,这时喷胶系统会自动喷出胶水,把已切开的约20cm纸带粘上卷纸辊,由气缸带动返回传动侧,则整幅纸面会随切纸水针的移动缠上卷纸辊;打开二次臂,将卷纸辊降到导轨上,二次臂复位加压,打开一次臂上的辊钩,升起一次臂,便完成整个换卷过程。 图1 换卷机的结构 在这一过程中存在易断纸;由于纸卷的操作传动两头大小不均、中间空心引起的纸卷爆绽开来;胶水不能把纸带粘上卷纸辊等缺点,造成换卷成功率低。通过分析原因采取改变换卷方式的措施: (1)停用切纸水针与自动喷胶系统,改用气管把整幅纸页吹起,配合人手喷射胶水,把整幅纸页缠上卷纸辊。 因为切开的纸带只有20cm宽,它的拉伸强度低,易断纸,而整幅纸页的拉伸强度肯定比它好;切纸水针返回传动侧的过程需一定的时间,不能完全避免纸卷的操作传动两头大小不均,中间空心的问题;而且卷取部的纸尘很多,容易积累在切纸水针气缸的导轨上,容易出现机械故障;所以只有改变换卷方式才能完全解决以上问题。 501 Pap e r Scie nce&Tec h nolo gy 2003V ol.22N o.6
