补偿无功功率节电原理 在交流电路中，由电源供给负载率有两种：一种是有功功率，一种是无功功率。 有功功率是保持用电设备正常运行所需的电功率，也就是将电能转换为其他形式能量（机械能、光能、热能）的电功率。比如：5.5千瓦的电动机就是把5.5千瓦的电能转换为机械能，带动水泵抽水或脱粒机脱粒；各种照明设备将电能转换为光能，供人们生活和工作照明。有功功率的符号用P 表示，单位有瓦（W ）、千瓦（KW ）、兆瓦（MW ）。 无功功率比较抽象，它是用于电路内电场与磁场的交换，并用来在电气设备中建立和维持磁场的电功率。它不对外作功，而是转变为其他形式的能量。凡是有电磁线圈的电气设备，要建立磁场，就要消耗无功功率。比如40瓦的日光灯，除需40多瓦有功功率（镇流器也需消耗一部分有功功率）来发光外，还需80乏左右的无功功率供镇流器的线圈建立交变磁场用。由于它不对外做功，才被称之为“无功”。无功功率的符号用Q 表示，单位为乏（Var ）或千乏（kVar ）。 无功功率决不是无用功率，它的用处很大。电动机的转子磁场就是靠从电源取得无用功率建立的。变压器也同样需要无功功率，才能使变压器的一次线圈产生磁场，在二次线圈感应出电压。因此，没有无功功率，电动机就不会转动，变压器也不能变压，交流接触器不会吸合。为了形象地说明问题，现举一个例子：农村修水利需要挖土方运土，运土时用竹筐装满土，挑走的土好比是有功功率，挑空竹筐就好比是无功功率，竹筐并不是没用，没有竹筐泥土怎么运到堤上呢？ 在正常情况下，用电设备不但要从电源取得有功功率，同时还需要从电源取得无功功率。如果电网中的无功功率供不应求，用电设备就没有足够的无功功率来建立正常的电磁场，那么，这些用点设备就不能维持在额定情况下工作，用电设备的端电压就要下降，从而影响用电设备的正常运行。 无功功率对供、用电产生一定的不良影响，主要表现在： （1） 降低发电机有功功率的输出。 （2） 降低输、变压设备的供电能力。 （3） 造成线路电压损失增大和电能损耗的增加。 （4） 造成底功率因数运行和电压下降，使电气设备容量得不到充分发挥。 从发电机和高压电线供给的无功功率，远远满足不了负荷的需要，所以在电网中要设置一些无功补偿装置来补充无功功率，以保证用户对无功功率的需要，这样用电设备才能在额定电压下工作。这就是电网需要装设无功补偿装置的道理。 2、功率因数 电网中的电力负荷如电动机、变压器等，属于既有电阻又有电感的电感性负载。电感性负载的电压和电流的相量间存在着一个相位差，通常用相位角φ的余弦cos φ来表示。Cos φ称为功率因数，又叫力率。功率因数是反映电力用户设备合理使用状况、电能利用程度和用电管理水平的一项重要指标。三相功率因数的计算公式为： P= UI θcos 3 Q=3UIcos θ S=3UI cos θ=P/S

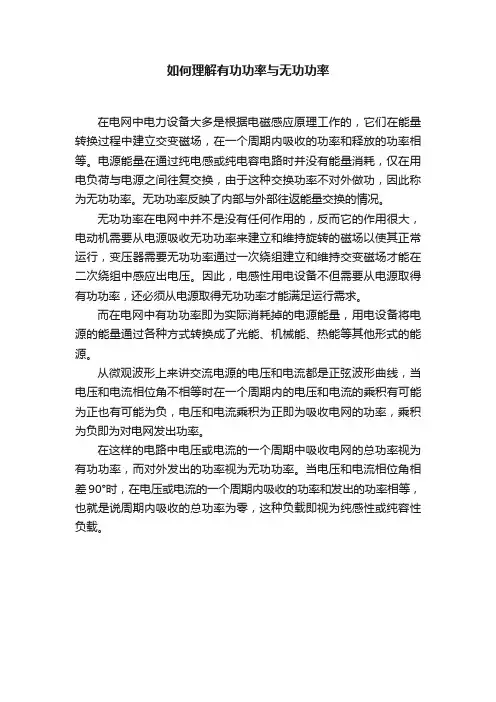

001.什么是有功功率和无功功率 解释一： 1.无功功率 在交流电路中，由电源供给负载的电功率有两种；一种是有功功率，一种是无功功率。 有功功率是保持用电设备正常运行所需的电功率，也就是将电能转换为其他形式能量(机械能、光能、热能)的电功率。比如：5.5千瓦的电动机就是把5.5千瓦的电能转换为机械能，带动水泵抽水或脱粒机脱粒；各种照明设备将电能转换为光能，供人们生活和工作照明。有功功率的符号用P表示，单位有瓦(W)、千瓦(kW)、兆瓦(MW)。 无功功率比较抽象，它是用于电路内电场与磁场的交换，并用来在电气设备中建立和维持磁场的电功率。它不对外作功，而是转变为其他形式的能量。凡是有电磁线圈的电气设备，要建立磁场，就要消耗无功功率。比如40瓦的日光灯，除需40多瓦有功功率(镇流器也需消耗一部分有功功率)来发光外，还需80乏左右的无功功率供镇流器的线圈建立交变磁场用。由于它不对外做功，才被称之为“无功”。无功功率的符号用Q表示，单位为乏(Var)或千乏(kVar)。 无功功率决不是无用功率，它的用处很大。电动机需要建立和维持旋转磁场，使转子转动，从而带动机械运动，电动机的转子磁场就是靠从电源取得无功功率建立的。变压器也同样需要无功功率，才能使变压器的一次线圈产生磁场，在二次线圈感应出电压。因此，没有无功功率，电动机就不会转动，变压器也不能变压，交流接触器不会吸合。为了形象地说明这个问题，现举一个例子：农村修水利需要开挖土方运土，运土时用竹筐装满土，挑走的土好比是有功功率，挑空竹筐就好比是无功功率，竹筐并不是没用，没有竹筐泥土怎么运到堤上呢? 在正常情况下，用电设备不但要从电源取得有功功率，同时还需要从电源取得无功功率。如果电网中的无功功率供不应求，用电设备就没有足够的无功功率来建立正常的电磁场，那么，这些用电设备就不能维持在额定情况下工作，用电设备的端电压就要下降，从而影响用电设备的正常运行。 无功功率对供、用电产生一定的不良影响，主要表现在： (1)降低发电机有功功率的输出。 (2)降低输、变电设备的供电能力。 (3)造成线路电压损失增大和电能损耗的增加。 (4)造成低功率因数运行和电压下降，使电气设备容量得不到充分发挥。

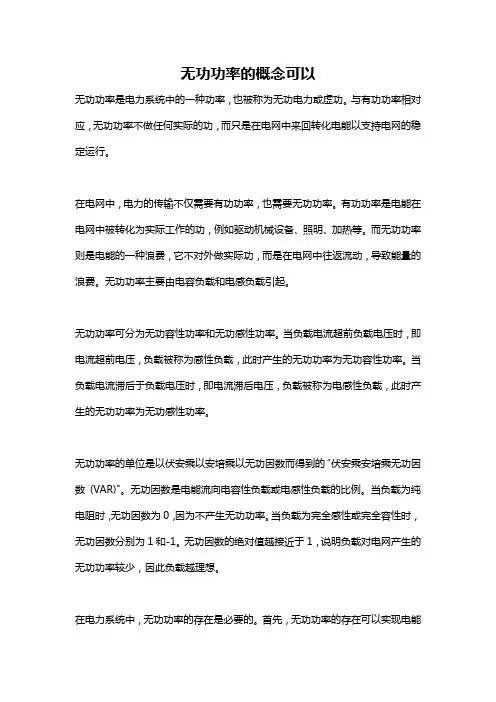

无功功率的基本知识 1.1什么是电力系统中的无功功率？ 1、电力系统从源头发电机到终端设备都是由非纯阻性元件组成的，因此必然存在无功功率的交换。 2、电感元件或电容元件虽然不消耗功率，但功率P瞬时值按正弦规律正负交替变化，这说明元件与外电路在不断的进行着能量交换。因此电感电容元件的瞬时功率又称为交换功率。元件交换功率的幅值越大，表面同样时间内“吞吐”的能量就越多，也即能量交换的规模越大。基于上面的分析，可得如下结论：电感元件的瞬时功率的幅值，可以作为衡量电感或电容元件与外电路能量交规模的指标，并称之为电感或电容元件的无功功率，用符号Q表示。则Q=UI无功功率的单位为var。 3、然而电力系统中大部分的无功功率并非无用的功率，相反在电力传输当中起着什么重要的作用。许多用电设备均是根据电磁感应原理工作的，如配电变压器、电动机等，它们都是依靠建立交变磁场才能进行能量的转换和传递，磁场交变就需要与电源进行能量交换。为建立交变磁场和感应磁通而需要的电功率称为无功功率，因此，所谓的"无功"并不是"无用"的电功率，只不过它的功率并不转化为机械能、热能而已；因此在供用电系统中除了需要有功电源外，还需要无功电源，两者缺一不可。 1.2为什么要进行无功补偿？ 一、减低电力系统网络损耗。
当电力系统运行时，在线路和变压器中将要产生功率损耗和电能损耗。通常配电网的损耗是由两部分组成的：一部分是与传输功率有关的损耗。它产生在输电线路和变压器的串联阻抗上，传输功率愈大则损耗愈大，这种损耗叫变动损耗，在总损耗中所占比重较大；另一部分损耗则仅与电压有关，它产生在输电线路和变压器的并联导纳上，如输电线路的电晕损耗、变压器的励磁损耗等，这种损耗叫固定损耗。 电力系统的有功功率损耗不仅大大增加了发电厂和变电所的设备容量，同时也是对动力资源的额外浪费。电能损耗还密切影响到电能成本，从而影响整个国民经济的效益。电力系统各元件中的无功功率损耗相对来说较有功功率损耗还大，由于无功功率损耗要有发电机或其他无功电源来供给，因此在众多发、输电设备视在容量为一定的条件下，无功功率的增大势必相应减少发、输电的有功功率，即减少发、输电容量。而且，当通过输电线路和变压器输送无功功率时。也将引起有功功率损耗，这些对于电力系统来说都是非常不经济的。 我们应尽力采取措施去降低功率损耗和电能损耗，这从节约能源、降低电能成本、提高设备利用率等方面来看都是非常必要的。 配电网的降损措施只要有 1合理的使用变压器，采用节能型的变压器，同时避免经多级变压； 2重视和合理进行无功补偿。合理地选择无功补偿方式、补偿点及补偿容量，能有效地稳定系统的电压水平，避免大量的无功通过线路远距离传输而造成有功网损。对电网的无功补偿通常采用集中、分散、就地
四种相位的测量方法（无功功率） 一、无功功率概念的历史发展 最早的无功功率概念是建立在单相正弦交流信号的基础上。 设某线路的电压 ，电流，则 有功功率为 ，无功功率为。U 、I,分别为电压与电流的有效值。 随着半导体行业和电力工业的发展，各种整流器件、换流设备以及其他非线性负载大量安装与电力系统中，使原有的无功功率定义在工程运用中非常不方便。 现在人们对正弦信号无功功率有了新的理解。 假设某单相线路的电压为 ，电流为，则将按照与平行和垂直两个方向分解为与，那么与的积即为无功功率。 二、无功功率的测量方法 1、替代法 主要使用于无功功率变送器中，用于测量三相平衡电路的无功功率。当三相电路严格平衡对称时，此方法不存在原理性误差。在不对称与存在多谐波的情况下，此方法不适用。 2、电子移相测量法（简称模拟移相法） 多用于比较高级的综合仪器中（多用数字表） 根据三角公式变换??sin 90-cos =?）（，从而把无功功率测量转化为有功功率测量，即转化为求两个向量的内积）（???=??=90-cos U I sin U I Q ??。这已经可以比较方便的测量了。 理想情况下电子移相并不存在原理性误差。但在工程上电容与电阻是实际元件，其值及相应的效应与理想值差距巨大，所以效果并不理想。 3、数字移相测量法 在一个周期内对三相电压、三相电流均匀采样24点至64点（因生产厂家所生产的设备不同而异），然后用电压采样值乘以滞后90度点的电流采样值，做积分运算从而得到一个周期内的平均无功功率 N N N N /)j 4/(i u )j 4/(i u )j 4/(i u Q N 1j C Cj B Bj A Aj ∑=+?++?++?=）（ 式中 j ——代表第j 个采样点 N ——代表一个周期的采样点数，N/4代表1/4个周期 从原理上讲，不存在理论误差。该方法的问题主要在于数字移相的适用性。当被测量是单纯的三相正弦信号，可以通过控制采样点数及其均匀的程度来实现精密的数字移相。但是如果被测信号不是严格的正弦波，有谐波含量、则数字移相就要出现误差。原因在于，数字移相90度是按基波计算的，对于三次谐波而言，则相当于移了270度，对于五次谐波而言，相当于移相90度。所以此时的无功功率测量存在着各次谐波造成的误差。 ）?+=wt sin(2u U ）?+=wt sin(I 2i ?cos UI P =?sin UI Q =→U →I →I →U →1I →2I →U →2I

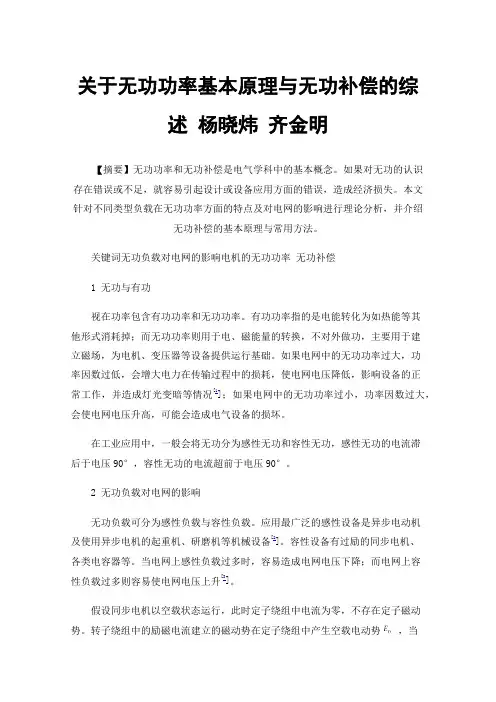

无功补偿原理、方法 前言《国家电网公司农网“十一五电压质量和无功电力规划纲要》提出，纲要指导思想为：以公司“新农村、新电力、新服务农电发展战略为指导，以安全、质量、效益为核心，坚持科技进步，全面提高农网电压无功综合管理水平，持续改善供电质量，降低电能损耗，为社会主义新农村建设提供优质、经济、可靠的电力供应。切实达到《国家电网公司电力系统电压质量和无功电力管理规定》的“无功补偿配制应按照分散就地补偿与变电站集中补偿相结合，以分散为主；高压补偿与低压补偿相结合，以低压为主；调压与降损相结合，以降损为主”的要求。 无功补偿的原理在交流电路中，由电源供给负载的电功率有两种；一种是有功功率，一种是无功功率。有功功率是保持用电设备正常运行所需的电功率，是将电能转换为其他形式能量（机械能、光能、热能）的电功率。 无功功率比较抽象，它是电路内电场与磁场的交换，在电气设备中建立和维持磁场的电功率。它不对外作功，而是转变为其他形式的能量。凡是有电磁线圈的电气设备，要建立磁场，就要消耗无功功率。 无功功率决不是无用功率，它的用处很大。电动机需要建立和维持旋转磁场，使转子转动，从而带动机械运动，电动机的转子磁场就是靠从电源取得无功功率建立的。变压器也同样需要无功功率，才能使变压器的一次线圈产生磁场，在二次线圈感应出电压。因此，没有无功功率，电动机就不会转动，变压器也不能变压，交流接触器不会吸合。 （打个比方，农村修水利需要开挖土方运土，运土时用竹筐装满土，挑走的土好比是有功功率，挑空竹筐就好比是无功功率，竹筐并不是没用，没有竹筐泥土怎么能运到堤上?） 在正常情况下，用电设备不但要从电源取得有功功率，同时还需要从电源取得无功功率。如果电网中的无功功率供不应求，用电设备就没有足够的无功功率来建立正常的电磁场，这些用电设备就不能维持在额定情况下工作，用电设备的端电压就要下降，从而影响用电设备的正常运行。 但是从发电机和高压输电线供给的无功功率远远满足不了负荷的需要，所以在电网中要设置一些无功补偿装置来补充无功功率，以保证用户对无功功率的需要，这样用电设备才能在额定电压下工作。 无功补偿是把具有容性功率负荷的装置与感性功率负荷并联接在同一电路，能量在两种负荷之间相互交换。这样，感性负荷所需要的无功功率可由容性负荷输出的无功功率补偿。 采用无功补偿可以收到以下效果： 1) 根据用电设备的功率因数，可测算输电线路的电能损失。通过现场技术改造，可使低于标准要 求的功率因数达标，实现节电目的。 2) 采用无功补偿技术，提高低压电网和用电设备的功率因数，已成为节电工作的一项重要措施。 3) 无功补偿，它就是借助于无功补偿设备提供必要的无功功率，以提高系统的功率因数，降低能 耗，改善电网电压质量，稳定设备运行。 4) 减少电力损失，一般工厂动力配线依据不同的线路及负载情况，其电力损耗约2%--3%左右，使 用电容提高功率因数后，总电流降低，可降低供电端与用电端的电力损失。 1
：[原创]发电机无功功率随有功功率变化情况的分析作者：曌 一.问题的提出 《电机学》一书中详细阐述了调节发电机有功功率和无功功率时两者之间的相互影响，最终得出一个众所周知的结论，即调节无功时，有功不变，调节有功时，无功反方向变化。但是在实际生产过程中，绝大多数机组，在没有人为干预的情况下，调节有功时，无功功率基本不会出现《电机学》理论中所描述的那种规律发生反方向变化的，当然不排除轻微反方向变化以及无功不变的现象出现，但是大多数情况下两者是同方向变化的，即增加有功，无功也增加，减少有功，无功也减少。这种现象引起了不少疑问，在此便详细分析一下实际生产过程中，机组的无功功率到底是如何随着有功功率变化的，为什么会出现与理论书中结论相反的情况。 二.无功变化的理论分析 （一）纯电机角度的分析： 第一种方法利用电枢反应的原理进行分析，如果忽略励磁调节器的话，在《电机学》的同步电机电枢反应章节中有提到，增加无功，有功不变，增加有功，无功变小。这是因为，励磁如果是恒定不变的，那么在增加有功的时候，励磁用于交轴电枢反应的部分就多了，因为有功功率是靠电机的交轴电枢反应来实现的，那么用于直轴电枢反应的部分就少了，而无功功率正是由直轴电枢反应来实现的，这样加有功的时候无功就会降低，当然电压也就会适当降低。
等于是固定不变就那么多的励磁电流，要么用作交轴反应来实现有功，要么就用作直轴反应来实现无功，在加有功时，交轴电枢反应用的励磁多了，那么励磁分给直轴电枢反应来实现无功的部分就少了。所以由于电枢反应，增加有功功率会产生去磁作用，最终导致发电机欠磁，无功功率降低，电压降低。 第二种方法利用发电机功角变化来进行分析，前提同样是励磁保持恒定，发电机能否送出无功以及送出无功的多少与电压差ΔU有关，这个电压差ΔU是指发电机的电动势E0和端电压UN的同相部分的电压差，注意是同相部分的电压差，具体可参照《电机学》中的同步发电机迟相运行时的相量图，相量图是以发电机端电压UN为一个参考相量，即NU为一个垂直向上的箭头，其保持固定不动。电动势E0在UN箭头的逆时针侧，且为一个长度大于UN 的箭头，两者之间形成一个夹角δ即发电机功角。所谓同相部分的电压差，就是指把E0箭头向参考量UN或者说是垂直轴上的一个投影，这个投影的长度比UN箭头要长，E0箭头在垂直轴上的投影长度减去UN箭头的长度即为两者同相部分的电压差ΔU，只有这个电压差才会产生无功电流，并且是电压差ΔU越大，发电机输出的无功功率就越大，如果电压差ΔU变小，则发电机输出的无功功率就减小。又根据发电机功角特性可知，当发电机送出有功功率时，电动势E0就与端电压UN错开一个δ角即发电机功角，当有功越大时，δ角越大，此时可以想象E0又往逆时针的方向转了一个更大的角度，那么它在垂直轴上的投影高度就更短了，所以用它减去UN所得到的无功电压差ΔU就变小了，因而无功自动减小，当然电压也就会适当降低。反之，当有功减小时，功角δ也随之减小，无功会自动增加，电压也会适当升高。 总之，无论从纯电机的任何一个方面去推论，前提只要励磁电流是恒

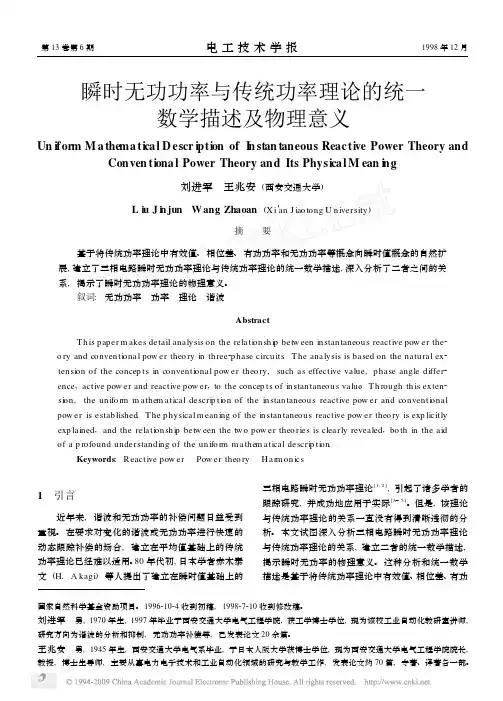

三相电路瞬时无功功率理论首先1983年由赤木泰文提出，此后该理论经不断研究逐渐完善。赤木最初提出的理论亦称pq 理论，是以瞬时实功率p 和瞬时虚功率q 的定义为基础，其主要的一点不足是未对有关的电流量进行定义。下面将要介绍的是以瞬时有功电流p i 和瞬时无功电流q i 为基础的理论体系，以及它与传统功率定义之间的关系。 设三相电路各相电压和电流的瞬时值分别为a e 、b e 、c e 和a i 、b i 、c i 。为分析问题方便，把它们变换到βα-两相正交的坐标系上研究。由下面的变换可以得到α、β两相瞬时电压αe 、βe 和α、β两相瞬时电流αi 、βi ???? ??????=??????c b a e e e C e e 32βα （6-1） ???? ??????=??????c b a i i i C i i 32βα （6-2） 式中?? ????---=23230212113232C 。 β β e i ββi q i β 图6-1 βα-坐标系中的电压、电流矢量 在图6-1所示的βα-平面上，矢量αe 、βe 和αi 、βi 分别可以合成（旋转）电压矢量e 和电流矢量i e e e e e ?βα∠=+= （6-3）
i i i i i ?βα∠=+= （6-4） 式中，e 、i 为矢量、的模；e ?、i ?分别为矢量e 、i 的幅角。 【定义6-1】三相电路瞬时有功电流p i 和瞬时无功电流q i 分别为矢量在矢量及其法线上的投影。即 ?cos i i p = （6-5） ?sin i i q = （6-6） 式中，i e ???-=。βα-平面中的p i 、q i 如图6-1所示。 【定义6-2】三相电路瞬时无功功率q （瞬时有功功率p ）为电压矢量的模和三相电路瞬时无功电流q i （三相电路瞬时有功电流p i ）的乘积。即 p ei p = （6-7） q ei q = （6-8） 把式（6-5）、式（6-6）及i e ???-=代入式（6-7）、式（6-8）中，并写成矩阵形式得出 ??????=????????????-=??????βαβααβ βαi i C i i e e e e q p pq （6-9） 式中?? ????-=βββα e e e e C pq 。 把式（6-1）、式（6-2）代入上式，可得出p 、q 对于三相电压、电流的表达式 c c b b a a i e i e i e p ++= （6-10） ()()()[]c b a b a c a c b i e e i e e i e e q -+-+-=3 1 （6-11） 从式（6-10）可以看出，三相电路瞬时有功功率就是三相电路的瞬时功率。 【定义6-3】α、β相的瞬时无功电流aq i 、q i β（瞬时有功电流ap i 、p i β）分别为三相电路瞬时无功电流q i （瞬时有功电流p i ）在α、β轴上的投影，即 p e e e i e e i i p e p p 22cos β αααα?+=== （6-12a ）
有功功率与无功功率的区别 随着工业的发展，电能成为现代工业的主要能源，电能质量的好坏，直接影响到工业设备的运行及企业的经济效益、社会效益等，为用户提供安全、可靠、稳定、、高效的电能是十分重要的。在电力系统的运行过程中，通常用功率因数来衡量电网运行的效率，功率因数的大小，反映了电网系统中电源输出的视在功率中有功功率的有效利用的程度。为了提高电网系统中电能输送质量，希望功率因数越大越好，往往忽视了无功功率在电网中的重要作用。 无功功率 在电网对用户输电的过程中，电网要提供给负载的电功率有两种：有功功率和无功功率。有功功率（p)是指保持设备运转所需要的电功率，也就是将电能转化为其它形式的能量（机械能，光能，热能等）的电功率；而无功功率（Q）是指电气设备中电感、电容等元件工作时建立磁场所需的电功率。 无功功率比较抽象，它主要用于电气设备内电场与磁场的能量交换，在电气设备（电路系统）中建立和维护磁场的功率。它不表现对外做功，由电能转化为磁能，又由磁场转化为电能，周而复始，并无能量损耗。特别指出的是无功功率并不是无用功，只是它不直接转化为机械能、热能为外界提供能量，作用却十分重要。 电机运行需要旋转磁场，就是靠无功功率来建立和维护的，有了璇转的磁场，才能使转子转动，从而带动机械的运行。变压器也需要无功功率，才能使一次线圈产生磁场，二次线圈感应出电压，凡是有电磁线圈的电气设备运行都需要建立磁场，然而建立及维护磁场消耗的能量都来自无功功率，没有无功功率电机不能转动、变压器不能运行、电抗器不能工作、继电器不会动作，所有设备中的磁场无法建立，电气设备也就不会运行。因此供电系统中除了对用户提供有功功率，还要提供无功功率，两者缺一不可，否则电气设备将无法运行。 功率因数 电网的电力负荷中的电气设备都是由电感、电容、电阻等元件组合而成，既有感性负载又有容性负载如电机、变压器、电抗器等，感性负载的电压与电流的相量间存在一个相位差，通常用相位角的余弦cosφ来表示，cosφ称为功率因数 式中cosφ-功率因数，P-有功功率，KW; Q-无功功率，KV ar; s-视在功率，KV A; 功率因数的大小，反映了电网系统中电源输出的视在功率的有效利用程度，为了提高电网系统中电能输送质量，希望功率因数越大越好。如功率因数过小，会降低发电机有功功率的输出、降低变电设备有功功率的供电能力、使输电线损耗变大，同时还会造成电气设备容量得不到充分发挥。但电气设备运行建立磁场需要大量的无功功率，我们通常用无功补偿的方式来满足上述条件，只有这样才能即为设备提供足够的无功功率，又能保持较高的功率因数。 无功补偿原理 电气设备的运行即要从电源取得有功功率，同时还需要取得无功功率。如果电网中的无功功率供不应求，用电设备就没有足够的无功功率来建立正常的电磁场，因此电气设备就无法维持在额定磁场状态下工作，用电设备两端电压就会下降，影响到电气设备的运转。如果从发电机和高压输电线路来供给设备大量的无功功率，则使功率因数变得很小，有功功率供给也会远远满足不了负荷的需要。同时还会造成供电质量的下降，所以从发电机和高压输电线路来供给设备的无功功率是不合理的。这就需要在电网增加无功补偿设备来补偿无功率，以保证电气设备的运行，可见在电网中进行无功补偿是十分必要的。
电压稳定基本概念 从80年代以来，电网运行越来越接近于极限状态。主要有几个原因： ?环保对电源建设和线路扩建的压力 ?重负荷区域的用电消费增加 ?电力市场下的新的系统负荷方式（潮流方式） ?。。。 无论发达国家还是发展中国家，都存在负荷、线路和电源间的矛盾 用户负荷在增加<——> 电网扩建却面临着更大的问题 由于网络运行在重载情况下，出现了慢速或快速的电压跌落现象，有时甚至产生电压崩溃，电压稳定已成为电力系统规划和运行的主要问题之一。 （介绍电压稳定的三本国际性的书籍：） 那么什么是电压失稳？（在国际上，有多种公认的定义。）在这里，我们观察文献[TVCUTSEM]的定义： 电压失稳产生于动态的负荷功率的恢复在传输网和发电系统的能力之外。 作者进一步解释道： ?电压：许多母线的电压发生明显的、不可控的下跌。 ?失稳：超越了最大的传输功率极限，负荷功率的恢复变得不稳，反面降 低了功率的消耗，这是电压失稳的关键。 ?动态：任何稳定问题与动态有关，可以用微分方程（连续变化）或用差 分方程（离散变化）模拟。 ?负荷：是电压失稳的原动力，因此这一现象也被称为负荷失稳，但负荷 不是仅有的角色。 ?传输网：有传输极限，从基本电工理论就可是到这个结论，这一极限是 电压失稳的开始。 ?发电系统：发电机不是理想的电压源，其模型的准确性对正确的电压稳 定十分重要。 与电压稳定相关的另一术语是电压崩溃。电压崩溃可能不是电压失稳的最终结果。 电压稳定基本概念 1
电压稳定基本概念 2 无功功率的角色 可以注意到上述定义中没有引入无功功率。众所周知，在交流网中，电抗线路占主导，电压控制和无功功率有密切的关系。这里作者的目的是不想过于强调无功功率在电压稳定中的作用。的确，有功功率和无功功率二者同时对电压稳定有重要的作用。作者引用了一个例子，表明电压失稳与无功功率没有因果关系。 假设电源电压E 恒定，控制R L ，使功率消耗达到予定值P o ： o L L P R I R -=2 同时，我们知道最大的传输功率发生在R L = R ： R E P 42max = 如果需求的P o 大于P max , 负荷电阻会下降比R 更小，电压失稳就会产生了。 这个范例虽然没有无功功率，没有功角稳定问题，但具有电压失稳的主要特征。在交流电力系统中，无功功率使得问题变得更复杂，但不是问题的唯一根源。传输有功功率仍然是电力系统的主要功能，而无功功率的传输和消耗也是的电力系统的不可缺少的一部分。 电压稳定VS 电力系统稳定 可以把电压稳定归到一般的电力系统稳定问题，下表显示根据时间域和失稳原因方式进行的分类。我们应该知道，可以用不同的方法对稳定问题进行分类。这里的分类可有效地分别电压稳定与功角稳定的差异。 快速稳定问题：
无功补偿功率节电原理 在交流电路中，由电源供给负载率有两种：一种是有功功率，一种是无功功率。 有功功率是保持用电设备正常运行所需的电功率，也就是将电能转换为其他形式能量（机械能、光能、热能）的电功率。比如：5.5千瓦的电动机就是把5.5千瓦的电能转换为机械能，带动水泵抽水或脱粒机脱粒；各种照明设备将电能转换为光能，供人们生活和工作照明。有功功率的符号用P表示，单位有瓦（W）、千瓦（KW）、兆瓦（MW）。 无功功率比较抽象，它是用于电路内电场与磁场的交换，并用来在电气设备中建立和维持磁场的电功率。它不对外作功，而是转变为其他形式的能量。凡是有电磁线圈的电气设备，要建立磁场，就要消耗无功功率。比如40瓦的日光灯，除需40多瓦有功功率（镇流器也需消耗一部分有功功率）来发光外，还需80乏左右的无功功率供镇流器的线圈建立交变磁场用。由于它不对外做功，才被称之为“无功”。无功功率的符号用Q表示，单位为乏（Var）或千乏（kVar）。 无功功率决不是无用功率，它的用处很大。电动机的转子磁场就是靠从电源取得无用功率建立的。变压器也同样需要无功功率，才能使变压器的一次线圈产生磁场，在二次线圈感应出电压。因此，没有无功功率，电动机就不会转动，变压器也不能变压，交流接触器不会吸合。为了形象地说明问题，现举一个例子：农村修水利需要挖土方运土，运土时用竹筐装满土，挑走的土好比是有功功率，挑空竹筐就好比是无功功率，竹筐并不是没用，没有竹筐泥土怎么运到堤上呢？ 在正常情况下，用电设备不但要从电源取得有功功率，同时还需要从电源取得无功功率。如果电网中的无功功率供不应求，用电设备就没有足够的无功功率来建立正常的电磁场，那么，这些用点设备就不能维持在额定情况下工作，用电设备的端电压就要下降，从而影响用电设备的正常运行。 无功功率对供、用电产生一定的不良影响，主要表现在： 1. 降低发电机有功功率的输出。 2. 降低输、变压设备的供电能力。 3. 造成线路电压损失增大和电能损耗的增加。 4. 造成底功率因数运行和电压下降，使电气设备容量得不到充分发挥。 从发电机和高压电线供给的无功功率，远远满足不了负荷的需要，所以在电网中要设置一些无功补偿装置来补充无功功率，以保证用户对无功功率的需要，这样用电设备才能在额定电压下工作。这就是电网需要装设无功补偿装置的道理。 2、功率因数 电网中的电力负荷如电动机、变压器等，属于既有电阻又有电感的电感性负载。电感性负载的电压和电流的相量间存在着一个相位差，通常用相位角φ的余弦cosφ来表示。Cos φ称为功率因数，又叫力率。功率因数是反映电力用户设备合理使用状况、电能利用程度和用电管理水平的一项重要指标。三相功率因数的计算公式为： P= Q=UIcos S=UI cos=P/S
三相电力系统中的广义瞬时无功功率理论 摘要该篇论文讲述了三相电力系统中广义上的瞬时无功功率理论。该理论给出了瞬时无功功率的一般定义，适用于任何三相电力系统，不论正弦或非正弦，平衡或不平衡以及是否含有零序电流和电压。并且详细论述了新定义的瞬时无功功率的特性和物理意义，然后又以含零序的三相滤波器为例来说明如何用该理论来计算和补偿无功功率。 1.引言 对于正弦电压和正弦电流的单相电力系统来说，有功功率，无功功率，有功电流，无功电流、功率因数等参数都是基于平均值的概念。很多学者都试图重新定义上述参数来处理不平衡以及电压、电流发生畸变的三相系统。 其中，引入了一个有用的瞬时无功功率的概念，它提供了一个有效的方法可以不用储存能量就能补偿三相电力系统的瞬时无功功率分量。但是这个瞬时无功功率理论仍然在概念上仍然受[2]中所列出的限制，即该理论只是对于不含零序电流和零序电压的三相系统是完整的。为了解决这个限制和其他问题，提出了一个新方法来定义瞬时有功电流和瞬时无功电流。但是，他的方法是把电流分解成正交的分量，而不是分解功率。 这篇论文提出了三相电力系统的瞬时无功功率的一般理论，该理论给出了瞬时无功功率的一般定义，适用于任何三相电力系统，不论正弦或非正弦，平衡或不平衡，以及是否含有零序电流和电压。下面介绍这个理论的一些性能。
2.三相系统的瞬时无功功率的定义 图1 三相电路的结构 对于图1所示的三相电力系统，瞬时电压和瞬时电流表 示成瞬时空间矢量v和i ，也就是 图2 三相的相量图 图2给出了互相垂直的三相坐标图，依次记为a相，b相，c相。这个三相电路的瞬时有功功率p可以写成 这里表示点乘或者矢量的内积。 公式（2）也可以写成传统的定义式 这里，我们定义一个新的瞬时空间矢量为
北极星主页 | 旧版 | 电力运营 | 电信运营 | 工业控制 | 电子技术 | 仪器仪表 | 大学院校 | 科研院所 | 协会学会新闻中心| 技术天地| 企业搜索| 产品中心| 商务信息| 人才招聘| 期刊媒体| 行业展会| 热点专题| 论坛| 博客| 高级搜索 帐号 密码 个人用户注册企业免费注册 能源工程 ENERGY ENGINEERING 2003年第1卷第1期 工矿企业无功补偿技术及其管理要求 方云翔 （浙江信息工程学校，湖州 313000）
摘要：分析了工矿企业采用无功补偿技术的必要性，介绍了无功补偿方式的确定及补偿容量的计算方法，并论述了加强无功补偿装置管理、提高运行效率应注意的问题。 关键词：无功补偿；技术管理；工矿企业 1 前言 供电部门在向用电单位（以下简称用户）输送的三相交流功率中，包括有功功率和无功功率两部分。将电能转换成机械能、热能、光能等那一部分功率叫有功功率，用户应按期向供电部门交纳所用有功电度的电费；无功功率为建立磁场而存在并未做功，所以供电部门不能向用户收取无功电度电费，但无功功率在输变电过程中要造成大量线路损耗和电压损失，占用输变电设备的容量，降低了设备利用率。因此，供电部门对输送给用户的无功功率实行限制，制订了功率因数标准，采用经济手段———功率因数调整电费对用户进行考核。用户功率因数低于考核标准，调整电费是正值，用户除了交纳正常电费之外，还要增加支付调整电费（功率因数罚款）；用户功率因数高于考核标准，调整电费是负值，用户可以从正常电费中减去调整电费（功率因数奖励）。 用电设备如变压器、交流电动机、荧光灯电感式镇流器等均是电感性负荷，绝大多数用户的自然功率因数低于考核标准，都要采取一些措施进行无功补偿来提高功率因数。安装移相电力电容器是广大用户无功补偿的首选方案。 2 无功补偿的经济意义 2．1 提高输变电设备的利用率 有功功率

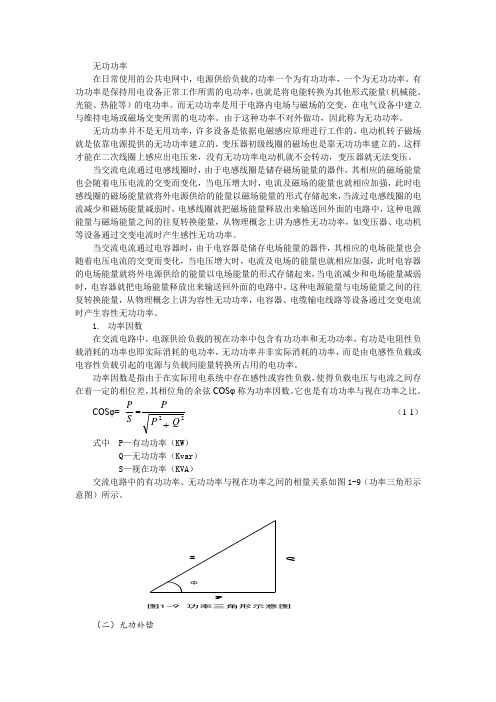

在交流电路中，由电源供给负载的电功率有两种；一种是有功功率，一种是无功功率。 有功功率是保持用电设备正常运行所需的电功率，也就是将电能转换为其他形式能量(机械能、光能、热能)的电功率。比如：5.5千瓦的电动机就是把5.5千瓦的电能转换为机械能，带动水泵抽水或脱粒机脱粒；各种照明设备将电能转换为光能，供人们生活和工作照明。有功功率的符号用P表示，单位有瓦(W)、千瓦(kW)、兆瓦(MW)。 无功功率比较抽象，它是用于电路内电场与磁场的交换，并用来在电气设备中建立和维持磁场的电功率。它不对外作功，而是转变为其他形式的能量。凡是有电磁线圈的电气设备，要建立磁场，就要消耗无功功率。比如40瓦的日光灯，除需40多瓦有功功率(镇流器也需消耗一部分有功功率)来发光外，还需80乏左右的无功功率供镇流器的线圈建立交变磁场用。由于它不对外做功，才被称之为“无功”。无功功率的符号用Q表示，单位为乏(Var)或千乏(kVar)。 无功功率决不是无用功率，它的用处很大。电动机需要建立和维持旋转磁场，使转子转动，从而带动机械运动，电动机的转子磁场就是靠从电源取得无功功率建立的。变压器也同样需要无功功率，才能使变压器的一次线圈产生磁场，在二次线圈感应出电压。因此，没有无功功率，电动机就不会转动，变压器也不能变压，交流接触器不会吸合。为了形象地说明这个问题，现举一个例子：农村修水利需要开挖土方运土，运土时用竹筐装满土，挑走的土好比是有功功率，挑空竹筐就好比是无功功率，竹筐并不是没用，没有竹筐泥土怎么运到堤上呢? 在正常情况下，用电设备不但要从电源取得有功功率，同时还需要从电源取得无功功率。如果电网中的无功功率供不应求，用电设备就没有足够的无功功率来建立正常的电磁场，那么，这些用电设备就不能维持在额定情况下工作，用电设备的端电压就要下降，从而影响用电设备的正常运行。 无功功率对供、用电产生一定的不良影响，主要表现在： (1)降低发电机有功功率的输出。 (2)降低输、变电设备的供电能力。 (3)造成线路电压损失增大和电能损耗的增加。 (4)造成低功率因数运行和电压下降，使电气设备容量得不到充分发挥。 从发电机和高压输电线供给的无功功率，远远满足不了负荷的需要，所以在电网中要设置一些无功补偿装置来补充无功功率，以保证用户对无功功率的需要，这样用电设备才能在额定电压下工作。这就是电网需要装设无功补偿装置的道理。 设负荷视在功率为S，有功功率为P，无功功率为Q，电压有效值为，电流有效值为I，则功率三角形如图1-3。图中： P=S·cosj= Icosj Q= S·sinj= Isinj S= I 有功功率常用单位为瓦或千瓦，无功功率为乏或千乏，视在功率为伏安或千伏安，相位角j为有功功率与视在功率的夹角，称为力率角或功率因数角，cosj表示有功功率P和视在功率S的比值，称为力率或功率因数。图1-3 功率三角形在感性电路中，电流落后于电压，j>0，Q为正值，而在容性电路中，电流超前于电压，j<0，Q为负值。 交流电在通过纯电阻的时候,电能都转成了热能,而在通过纯容性或者纯感性负载的时候,并不做功.也就是说没有消耗电能,即为无功功率.当然实际负载,不可能为纯容性负载或者纯感性负载,一般都
Plans for saving electricity 节电方案计划 Today's companies face a wide range of competition, and constantly reduce the power consumption is not only an important way to reduce costs to improve competitiveness over a long period of time, and is the realization of their own is the effective means to make contributions to reduce emissions 当今企业面临广泛的竞争，不断降低电力能耗不仅是长期降低成本提高竞争力的重要途径，而且是实现自身为降低排放作贡献的有效手段。 The way of energy saving of enterprises 企业电力节能的途径 First, because of the power efficiency of the electric power sector, the improvement of power factor can make no work penalty. 一是由于电力部门考核的电力效能，即功率因素提高方面，可使无功罚款转变为无功奖励。 Second，The energy saving effect can be about 8 ~ 15% of the compensation of the load on the side of the load 二是自身负载侧的无功修正及线损补偿，其节能效果可以达到8~15%左右。 Third，Electric power special aspects: such as load management, may reduce power load peak power 5 ~ 30%, for a lot of electricity companies such as steel mills, a year can save electricity cost millions 三是电力能源的特殊方面:比如负荷管理，可能使电力负荷高峰功率降低5~30%，对一个大量用电企业如钢厂，每年可节约用电费用几百万之巨！ Fourth，Clean energy saving on electricity, with a focus on the possible power grid harmonic filter, on the basis of conventional energy saving effect, improve skills 3 ~ 50%, especially can improve the reliability of the system 四是着力于电力清洁节能，重点是滤除可能存在的电网谐波,可在常规节能效果的基础上，提高技能率3~50%，特别是可以提高系统的可靠性。 Fifth，Comprehensive energy management, comprehensive, scientific and efficient management of electricity, water and gas can increase comprehensive energy efficiency to about 10-20% 五是综合性的能源管理，对电、水、气等实行综合、科学、高效的管理，可将综合能源利用率提高到10~20%左右。 The enterprise is reactive power and harm 企业无功功率及危害 The reverse of the magnetic field generated by the current hysteresis of a transformer,
四、无功补偿的意义及原理 人们对有功功率的理解非常容易，而要深刻认识无功功率却并不轻而易举的。在正弦电路中，无功功率的概念是清楚的，而在含有谐波时，至今尚无公认的无功功率定义。但是，对无功功率这一概念的重要性和无功补偿重要性的认识，却是一致的。无功功率应包含对基波无功功率的补偿和对谐波无功功率的补偿。 无功功率对供电系统和负荷的运行都是十分重要的。电力系统网络元件的阻抗主要是电感性的。因此，粗略地说，为了输送有功功率，就要求送电端和受电端有一相位差，这在相当宽的范围内可以实现。而为了输送无功功率，则要求两端电压有一幅值差，这只能在很窄的范围内实现。不仅大多网络元件消耗无功功率，大多数负载也需要消耗无功功率。网络元件和负载所需要的无功功率必须从网络中某个地方获得。显然，这些无功功率如果都要由发电机提供并经过长距离传送是不合理的，通常也是不可能的。合理的方法应是在需要消耗无功功率的地方产生无功功率，这就是无功补偿。 无功补偿的作用主要有以下几点： （1）提高供用电系统及负载的功率因数，降低设备容量，减少功率损耗； （2）稳定受电端及电网的电压，提高供电质量。在长距离输电线路合适的地点设置动态无功补偿装置，还可以改善输系统的稳定性，提高输电能力； （3）在电气化铁道等三相负载不平衡的场合，通过适当的无功补偿可以平衡三相的有功及无功负载。 （一）．无功补偿的物理意义 无功功率只是描述了能量交换的幅度，而并不消耗功率。图中的单相电路就是这
方面的一个例子，其负载为一阻感负载。电阻消耗有功功率，而电感则在一周期内的一部分时间把从电源吸收的能量储存起来，另一部分时间再把储存的能量向电源和负载释放，并不消耗能量。无功功率的大小表示了电源和负载电感之间交换能量的幅度。电源向负载提供这种功率是阻感负载内在的需要，同时也对电源的输出带来一定的影响。 下图是带有阻感负载的三相电路，为了和上图对照，假设u、R、L的参数均和上图相同，且为对称三相电路。这时无功功率的大小当然也表示了电源和负载电感之间能量交换的幅度。无功能量在电源和负载之间来回流动。
电力负荷在某个时间间隔内必然出现一个最大值， 称为最高负荷。在某一段时间范围内 有功功率、无功功率、视在功率三者之间的关系是怎样的计算公式是 浏览次数： 4057次悬赏分： 0 | 解决时间： 2008-7-4 08:12 | 提问者： 2007xinwei2007 最佳答案 容量 620KW,功率因数 ,视在功率 542KVA,无功功率应该是多少有公式吗 悬赏分： 0 - 离问题结束还有 5 天 22 小时 无功功率是怎样算出来的 提问者： 2007xinwei2007 - 经理四级 视在功率＝(有功功率的平方＋无功功率的平方)开根号 有功功率＝视在功率×功率因数 在本计算中 P 有功＝ S 视在×cos φ＝ 542×= Q 无功=√(542×5－42×＝ 或者根据 cos φ求出 sin φ得 出φ＝37 sin φ＝ Q ＝S × sin φ =5＝42× 回答者： womyn5 - 千总五级 7-3 17:59 这个有具体的数值，希望能够更方便你理解 什么是负荷功率反馈 在电力系统中，电气设备所需用的电功率称为负荷或电力。 由于电功率分为视在功率、 有功 功率和无功功率， 一般用电流表示的负荷，实际上是对应视在功率而言。 目前供电部门所分配的负荷指标，主要是指小时平均的有功负荷指标， 率和无功功率。 电量的单位是千瓦 ·时(kW ·h)。电量也分为有功 电量和无功电量。无功电量的单位是千乏 ·时(kvr h ·)。 电力负荷的平均值， 称为平均负荷。平均有功负荷与最高负荷的比率，称为负荷率。调整 负荷，提高负荷率，不仅使用电单位的用电达到经济合理， 而且也为整个电网的安全经济 运行创造了条件。 而不是视在功 电量是指用电设备所需用电能的数量，
