毕业设计作品
题目：汽车起重机液压系统设计姓名：
专业：机电一体化
班级：
学号：
校内指导老师：
校外指导老师：
填表日期：
湘潭医卫职业技术学院教务处制
湘潭医卫职业技术学院
毕业设计作品
的独立性。整个系统分为上下两部分，除液压泵、过滤器、溢流阀、手动阀组及支腿部分外，其余元件全部装在可回转的上车部分。油箱装在上车部分，兼作配重。上下两部分油路通过中心回转接头连通。支腿收放回路和其他动作回路采用一个二位三通手动换向阀5进行切换。
图汽车起重机液压系统图
表汽车起重机液压系统的工作情况表
汽车起重机液压系统的工作原理总成
支腿收放回路
由于汽车轮胎支撑能力有限，且为弹性变形体，作业时很不安全，故在起重作业前必须放下前、后支腿，用支腿承重使汽车轮胎架空。在行驶时又必须将支腿收起，轮胎着地。为此，在汽车的前、后两端各设置两条支腿，每条支腿均配置有液压缸。如图前支腿两个液压缸同时用一个三位四通手动换向阀7控制其收、放动作，而后支腿两个液压缸则用另一个三位四通手动换向阀11控制其收、放动作。为确保支腿能停放在任意位置并能可靠地锁住，在支腿液压缸的控制回路中设置了双向液压锁。
当三位四通手动换向阀7工作在右位时，前支腿放下，其油路为：
进油路：过滤器2→液压泵3→手动换向阀5左位→手动换向阀7右位→前支腿液压缸上腔。
回油路：前支腿液压缸下腔→液控单向阀→手动换向阀7右位→支腿回路安全阀→油箱。
当三位四通手动换向阀7工作在左位时，前支腿收回，其油路为：
进油路：过滤器2→液压泵3→手动换向阀5左位→手动换向阀7左位→前支腿液压缸下腔。
图汽车起重机各回路工作状态
1.起升回路：
起升回路起到使重物升降的作用。起升回路的液压系统能方便的实现合分流方式转换，保证工作的高效安全。同时要求卷扬机构微动性好，起、制动平稳，重物停在空中任意位置能可靠制动。
液压传动起升机构的调速，通常是采用调节发动机油门改变液压泵流量和控制换向阀改变通道面积大小进行节流的联合调速法。此种调速法既简单又可靠，调速范围较大，调速平稳无极，也可实现起升机构工作速度的微调。但缺点是节流的功率损失较大，而且进一步提高升降速度受液压泵流量限制。为了提高起升机构工作速度，在多泵定量系统中，往往采用油泵并联调速，在系统中采用液压马达串、并联供油的方法进行调速。当液压马达串联时以高速工作，并联时获低速。在变量系统中可用变量马达调速。此外，当起重机的起升高度较大时，为了进一步提高空钩或轻载时的下降速度，在起升机构上往往设置重力下降装置，即在起升卷筒与传动轴间装有离合器，有液压系统保证空钩和载荷的重力下降时，打开离合器及制动器使起升卷筒与液压马达脱开自由转动，则空钩或重物在重力作用下，以较高的速度下降。
本系统为双泵单马达、分合流油路、开式系统如图所示，根据各机构的不同速度和功率的要求，变幅、伸缩、回转及支腿用小泵2供油，起升用大泵l供油，起升
与其余各机构都可以进行联合动作，提高工作效率，同时起升轻载及空载时，泵2与泵l可以同时合流供给起升，提高起升速度，扩大调速范围。当重载时，用分流方式，即泵2不工作，此时提升速度为低速；当空载或轻载时用合流方式，此时提升速度为高速。
图起升回路
2.回转回路：
回转回路起到使吊臂回转，实现重物水平移动的作用。回转回路主要由液压泵、换向阀、平衡阀、液压离合器和液压马达组成。
回转机构使重物水平移动的范围有限，但所需功率小，所以一般汽车起重机都设计成全回转式的，即可在左右方向任意进行回转。
液压驱动的小起重量起重机，通过液压回路和换向阀的合适机能，可以使回转机构不装制动器，同时保证回转部分在任意位置上停住，并避免冲击。高速液压马达的驱动形式，在汽车式、轮胎式和铁路起重机上应用广泛。如图，低速大扭矩液压马达的转速每分钟在0-100转范围内，因此，可以直接在油马达轴上安装回转机构的小齿轮，如马达输出扭矩不满足传动要求，可以加装机械减速装置。该形式在一些小吨位汽车起重机上有所应用。可以在液压马达输出轴上加装制动器。
图低速大扭矩液压马达回转机构
采用低速大扭矩液压马达可以省去或减小减速装置，因此机构很紧凑。但低速大扭矩液压马达成本高，使用可靠性不如高速液压马达，加之可以采用结构紧凑、传动比大的行星传动或蜗轮传动，高速液压马达在起重机的回转机构中使用广泛。综上所述，汽车起重机的回转机构设计为高速液压马达加装制动器的回转机构，其基本回路如下图。
图回转回路
3.变幅回路：
绝大部分工程起重机为了满足重物装、卸工作位置的要求，充分利用其起吊能力（幅度减小能提高起重量），需要经常改变幅度。变幅回路则是实现改变幅度的液压工作回路，用来扩大起重机的工作范围，提高起重机的生产率。变幅回路主要由液压泵、换向阀、平衡阀和变幅液压缸组成如图。
图变幅回路
工程起重机变幅按其工作性质可分为非工作性变幅和工作性变幅两种。非工作性变幅指只是在空载条件下改变幅度。它在空载时改变幅度，以调整取物装置的位置，而在重物装卸移动过程中，幅度不改变。这种变幅次数一般较少，而且采用较低的变幅速度，以减少变幅机构的驱动功率，这种变幅的变幅机构要求简单。工作性变幅能在带载的条件下改变幅度。为了提高起重机的生产率和更好地满足装卸工作的需要，常常要求在吊装重物时改变起重机的幅度，这种类型的变幅次数频繁，一般采用较高的变幅速度以提高生产率。工作性变幅驱动功率较大，而且要求安装限速和防止超载的安全装置。与非工作性变幅相比，这种变幅要求的变幅机构较复杂，自重也较大，但工作机动性却大为改善。汽车起重机由于使用了支腿，除了吊非常轻的重物之外，必须带载变幅。
4.伸缩回路：
具有臂架伸缩机构的起重机，不需要接臂和拆臂，缩短了辅助作业时间。臂架全部缩回以后，起重机外形尺寸减小，提高了机动性和通过性。臂架采用液压伸缩机构，可以实现无级伸缩和带载伸缩，扩大了汽车和轮胎起重机、铁路救援起重机在复杂使用条件下的使用功能。
伸缩回路主要由液压泵、换向阀、液压缸和平衡阀组成，根据伸缩高度和方式不同其液压缸的节数结构也就大不相同。
具有三节或三节以上的吊臂，各节臂的伸缩基本有三种形式：顺序伸缩、同步伸缩和独立伸缩。
顺序伸缩就是各节伸缩臂按一定先后次序完成伸缩动作。同步伸缩是指各节伸缩臂
图臂架伸缩方式（a）顺序伸缩（b）同步伸缩
以相同的行程比率同时伸缩。独立伸缩是指各节伸缩臂无关联地独立进行伸缩动作。显然，独立伸缩机构同样也可以完成顺序伸缩或同步伸缩的动作如图所示。
为了使起重机各节伸缩臂伸出后的载荷和起重机的起重量特性相适应，伸臂的顺序为2（二节臂）→3（三节臂）的顺序伸出，1为基本臂，而缩回按相反的顺序，即3→2的顺序缩回。下面介绍实现顺序伸缩的几种方案。
图是利用各油缸有效面积差控制伸缩顺，即Ⅰ号伸缩油缸活塞面积大，Ⅱ.Ⅲ号伸缩油缸活塞面积逐次减小。各活塞腔是联通的，各油缸活塞杆腔也是联通的。很显然I号伸缩油缸先伸出，其次是Ⅱ号和Ⅲ号伸缩油缸伸出。平衡阀Ki可以保证吊臂在载荷下平稳收缩，同时还可以防止因泄漏或管道破裂而造成吊臂回落。此外为了保证吊臂回缩时按预定的顺序，不至因自重和滑动阻力变化等因素影响。平衡阀的开启压力应该设定为足K1最大，K3最小。
图是用单向顺序阀控制顺序的一种方案。扳动操纵阀S，使A与P接通，同时B 与O也通，此时伸缩油缸I伸出。油缸I伸出到位后，随着活塞腔油压力的升高，单向顺序阀S1被打开，于是伸缩油缸Ⅱ伸出。
油缸伸出到位后，油压继续升高单向顺序阀S2也开启，于是伸缩油缸量开始伸出。该机构缩回过程同前一方案。与前一方案比较，此方案对油缸面积无特殊要求，有利于减轻自重。图中的双单向阀d1与d2，其作用是使顺序阀中的溢流流入主油道，这样可以省去两根回油管和软管卷简。
图是电液操纵阀控制顺序的一种方案。扳动操纵阀S，A和P、B和O接通。压力
油经电液换向阀Cl 及平衡阀Kl 进入到伸缩油缸I 活塞腔，伸缩油缸I 开始伸出。若电液换向阀Cl 换位，则压力油改道上行，经电液换向阀C2及平衡阀K2进入伸缩油缸Ⅱ，于是伸缩油缸E 开始伸出。若电液换向阀C2换位，则压力油二次改道上行，进入伸缩油缸Ⅲ伸出。
与前述方案比较，由于该机构装有电液阀，从而需要设置电线和电线卷简，但该
方案的伸缩顺序有可靠保证。综上所述汽车起重机伸缩回路选择差积式顺序伸缩回路。
图差积式顺序伸缩 图单向顺序阀顺序伸缩 图电液换向阀顺序伸缩
Ⅰ、Ⅱ、Ⅲ-伸缩油缸；S-操纵阀；双向液压阀；321.k .k k -平衡阀；
Ⅰ、Ⅱ、Ⅲ-伸缩油缸；S-操纵阀；321.k .k k -平衡阀。单项顺序阀；
Ⅰ、Ⅱ、Ⅲ-伸缩油缸；S-操纵阀；电液换向阀
5.支腿回路：
汽车起重机设置支腿可以大大提高起重机的起重能力。为了使起重机在吊重过程
中安全可靠，支腿要求坚固可靠，伸缩方便。在行驶时收回，工作时外伸撑地。还可以根据地面情况对各支腿进行单独调节。目前支腿大都采用液压支腿。支腿机构有三种基本形式：蛙式支腿、H 型支腿和X 型支腿如图、。蛙式支腿结构简单，跨距小，适用于中小吨位起重机上使用。因为本机为轻型起重机，支腿不外伸，每一支腿可以只有一个垂直液压缸，所以支腿回路采用H 型支腿。
图 H型支腿图 X型支腿
1-水平液压缸；2-垂直液压缸 1-垂直液压缸；2-车架；3-伸缩液压缸；
4-固定腿；5-活动腿
汽车起重机液压系统类型的拟定
本机液压系统分析
根据开式和闭式系统的优缺点、典型工况，结合国内外同类产品的具体情况，液压系统决定选用多泵多回路和多种型式的高压变量系统。为了使液压系统更加易于检修和使结构更简单明了，在起升、回转、伸缩、变幅、支腿和控制6个液压回路中全部采用开式油路。
由于本机属于轻型起重机，回转比较频繁，所以回转油路由变量泵和定量马达组成。伸缩回路有两节伸缩臂和两个液压缸，液压缸与钢绳组合实现同时伸缩。轻型起重机的变幅机构，采用单缸回路。支腿回路的各油缸均采用手柄操纵换向阀来实现各种控制。回路中支腿油路采用液控单向阀防止支腿软腿现象。
为了提高效率，本轻型起重机回转、伸缩、变幅回路可以协调工作。因此采用了三个三位四通换向阀来分别控制三个动作，这样操作起来十分方便，简单。
根据汽车起重机的工况，支腿回路、回转回路、伸缩回路和变幅回路通常单独工作，所以可以采用同一个液压泵并联组合供油
各机构组合分配及控制
1.各机构组合情况
起升机构
专业汽车结构与设计大作业题目：自装卸垃圾汽车设计 学院： 班级： 姓名： 学号：
自装卸垃圾汽车设计 摘要：自装卸垃圾车是搜集分散在城市垃圾点上的桶装生活垃圾，并运转到垃圾处理厂的专业汽车。目前，国产自装卸垃圾汽车一般是在二类汽车基础上改装而成的侧装式自装卸垃圾汽车。具有集装速度快、二次污染少、操作方便、结构简单等的优点。本文主要对自装卸垃圾汽车的举升机构和液压系统进行介绍和设计。 关键词：自装卸垃圾汽车、举升机构、液压系统、工作效率、环保。 正文：近年来，由于社会经济的快速发展和城市人口的急速增长，城市固体废弃物的数量和种类也随着迅速增加，环保已经成为了一个非常重要的问题。一方面是因为大量的城市垃圾对人们优美舒适的工作、学习和生活造成了极其恶劣的影响；另一方面，大量的城市垃圾严重威胁着人类赖以生存的环境。从长远发展来看，垃圾车是环卫工作的重要装备，有着广阔的发展前景。所以，设计出环保、工作效率高的自装卸垃圾车便显得尤为重要。 本文所设计的自装卸垃圾车是由EQ1091货车改装而成，改装后的车身装载质量为4500kg。卸载采用的是普通自卸汽车额后倾自卸形式，装载采用的是右前侧吊装形式，吊装机构布置在车厢右前侧。 确定车厢尺寸：参考自卸车相关资料，选用车厢的尺寸为长3600mm，宽2100mm，高1580mm。
确定最大举升角：自卸机构必须保证车厢自动举升和倾斜，最大举升角一般设计等于或大于48°，本文选取最大举升角为50°。 一、举升机构的选择 （一）举升机构的作用 举升机构是自卸汽车的重要组成部分，它直接关系着自卸车使用性能和整体布置，决定了自卸汽车的优劣。装有举升机构的自卸式垃圾汽车可实现垃圾的快速搜集运输，很大程度上节省了垃圾倾倒时间和劳动力，缩短了运输周期，提高了工作效率，改善了工人的劳动环境。因此，举升机构的选择对自卸式垃圾车有着极其重要的作用。 （二）举升机构形式的选择 举升机构分为两类：直推式和连杆组合式。 直推式举升机构利用液压缸直接作用与车厢，有布置简单、结构紧凑、举升效率高、设计容易等的优点。举升过程是通过油箱直接顶起车厢，一般采用双油缸结构来提高整车的稳定性，但是容易导致油缸泄漏或双杠不同步，进而造成车厢举升力不均，损坏油缸，甚至造成车厢变形的严重后果。从整车稳定性来考虑，直推式举升机构适用于重型自卸汽车。 举升机构原理图
级汽车工程系毕业论文参考题目 附件2: 10 说明：以下题目仅供参考，由同学们根据情况自定，题目报给指导老师后，指导老师汇总（避免重复的题目），确定题目就可以开始撰写。题目中车型可以自定，要求内容精细，不能空洞，不能大篇幅地介绍教材上的原理和结构，主要侧重检测流程与维修方法，例举实例加以分析。 （1）汽车使用类：如汽车动力的合理利用；汽车在某特殊条件下的合理使用；主要运行材料的正确选用与节约；汽车的安全技术；汽车的公害与防治等。 （2）技术管理类：如维修厂技术管理；汽车维修制度与质量控制；车辆更新与报废管理等。 （3）汽车检测与维修工艺类：如汽车检测工艺设计；汽车维护工艺设计；汽车总成（或典型零件）修理工艺设计等。 （4）汽车结构与维修：如汽车电控技术结构、原理与使用特点分析；汽车典型故障诊断分析；检测设备的选择与使用等。 （5）其他方面：如现代汽车维修企业制度的建立；汽车运输业的技术开发；1发动机排放技术的应用分析 2微型车怠速不良原因与控制措施 3柴油机电子控制系统的发展 4我国汽车尾气排放控制现状与对策 5发动机自动熄火的诊断分析 6汽车发动机的维护与保养 7柴油机微粒排放的净化技术发展趋势 8汽车污染途径及控制措施 9现代发动机自诊断系统探讨10关于****型不能着车的故障分析 11***动力不足的检测与维修 12上海通用别克发动机电控系统故障的诊断与检修 13现代伊兰特发动机电控系统故障的诊断与检修 14广本雅阁发动机电控系统故障的诊断与检修 15电子燃油喷射系统的诊断与维修 16帕萨特1.8T排放控制系统的结构控制原理与检修 17广本雅阁排放控制系统的结构控制原理与检修 18汽车发动机怠速成抖动现象的原因及排查方法探讨 19汽车排放控制系统的检修 20上海帕萨特B5电子燃油喷射系统的诊断与维修 21论汽车检测技术的发展 22奥迪A6排放控制系统的结构控制原理与检修 23丰田凌志400发动机电控系统故障的诊断与检修 24奥迪A6B5电子燃油喷射系统的诊断与维修 25标致307电子燃油喷射系统的诊断与维修 26捷达轿车发动机常见故障分析与检修 27汽车转向盘摆振故障分析 28防抱死系统在常用轿车上的使用特点分析 29汽车底盘的故障诊断分析 30汽车的常用转向系统的性能分析 31汽车变速箱故障故障诊断
设计及说明结果一、25吨汽车起重机伸缩臂架的设计 箱型吊臂连接尺寸的确定包含下列的容：1）吊臂根部铰点位置 的确定；2）吊臂各节尺寸的确定；3）变幅油缸铰点的确定。 1、吊臂根部铰点位置的确定 基本臂工作长度和吊臂最大工作长度的确定： 由图2.1可知，设为工作长度，则有 图2.1 三铰点有关尺寸图
式中：H—基本臂的起升高度，。 b—吊钩滑轮组最短距离，取。 、—根部铰点和头部滑轮轴心离吊臂基本截面中心线的距离，并带有符号。由于此项数值较小，所 以计算时可以忽略不计。 —吊臂仰角，取。 h—根部铰接点离地距离，取。 吊臂根部离铰点的距离e —最小工作幅度，取。 吊臂根部铰点离回转平面的高度 —回转支承装置的高度， —起重机汽车底盘的高度， 主吊臂最大长度 —最长主臂起升高度， a，r，b，h同上。 2、吊臂各节尺寸的确定 主吊臂的最长长度是由基本臂结构长度和外伸长度所组成。 、、—各节臂的伸缩长度，在设计中伸缩长度往往取
同一数值，即。外伸长度。 、、—为二、三、四节臂缩回后外漏部分的长度，在 计算时取同一数值（a=0.25m） 若假设为臂头滑轮中心离基本臂端面的距离，则基本臂结构长度加上即为基本臂的工作长度。 所以有 从中可以求出 k—吊臂的节数。 —主臂最大长度，初取35m。 —主臂最小长度，初取11m。 通常搭接长度应该短些，以减轻吊臂重量。但是，太短将搭接部分反力增大了，引起搭接部分吊臂的盖板或侧板局部失稳，同时，也使吊臂的间隙变形增大。因此搭接部分要根据实际经验和优化设计而定，一般为伸缩臂外伸长度的1/4—1/5（吊臂较长者取后者，较短者取前者，同步伸缩者可取后者）。 从而搭接长度为 在第i节臂退回后，除外露部分长度a外，在前节（i-1）节臂中的长度加上伸出后仍在前节臂中的那部分搭接长度。第i节臂插在前节臂的长度为（），设第i节臂的结构长度为，则
毕业论文声明 本人郑重声明： 1．此毕业论文是本人在指导教师指导下独立进行研究取得的成果。除了特别加以标注地方外，本文不包含他人或其它机构已经发表或撰写过的研究成果。对本文研究做出重要贡献的个人与集体均已在文中作了明确标明。本人完全意识到本声明的法律结果由本人承担。 2．本人完全了解学校、学院有关保留、使用学位论文的规定，同意学校与学院保留并向国家有关部门或机构送交此论文的复印件和电子版，允许此文被查阅和借阅。本人授权大学学院可以将此文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本文。 3．若在大学学院毕业论文审查小组复审中，发现本文有抄袭，一切后果均由本人承担，与毕业论文指导老师无关。 4.本人所呈交的毕业论文，是在指导老师的指导下独立进行研究所取得的成果。论文中凡引用他人已经发布或未发表的成果、数据、观点等，均已明确注明出处。论文中已经注明引用的内容外，不包含任何其他个人或集体已经发表或撰写过的研究成果。对本文的研究成果做出重要贡献的个人和集体，均已在论文中已明确的方式标明。 学位论文作者（签名）： 年月
关于毕业论文使用授权的声明 本人在指导老师的指导下所完成的论文及相关的资料（包括图纸、实验记录、原始数据、实物照片、图片、录音带、设计手稿等），知识产权归属华北电力大学。本人完全了解大学有关保存，使用毕业论文的规定。同意学校保存或向国家有关部门或机构送交论文的纸质版或电子版，允许论文被查阅或借阅。本人授权大学可以将本毕业论文的全部或部分内容编入有关数据库进行检索，可以采用任何复制手段保存或编汇本毕业论文。如果发表相关成果，一定征得指导教师同意，且第一署名单位为大学。本人毕业后使用毕业论文或与该论文直接相关的学术论文或成果时，第一署名单位仍然为大学。本人完全了解大学关于收集、保存、使用学位论文的规定，同意如下各项内容： 按照学校要求提交学位论文的印刷本和电子版本；学校有权保存学位论文的印刷本和电子版，并采用影印、缩印、扫描、数字化或其它手段保存或汇编本学位论文；学校有权提供目录检索以及提供本学位论文全文或者部分的阅览服务；学校有权按有关规定向国家有关部门或者机构送交论文的复印件和电子版，允许论文被查阅和借阅。本人授权大学可以将本学位论文的全部或部分内容编入学校有关数据库和收录到《中国学位论文全文数据库》进行信息服务。在不以赢利为目的的前提下，学校可以适当复制论文的部分或全部内容用于学术活动。 论文作者签名：日期： 指导教师签名：日期： 毕业设计（论文）
华南理工大学《汽车设计》作业题 第一章汽车总体设计 1.货车按发动机位置不同分几种？各有何优缺点？ 2.货车按驾驶室与发动机相对位置不同分几种？各有何优缺点？ 3.大客车按发动机位置不同布置形式有几种？各有何优缺点？ 4.轿车的布置形式有几种？各有何优缺点？ 5.根据气缸的排列形式不同，发动机有几种？各有何优缺点？ 6.根据冷却方式不同，发动机有几种？各有何优缺点？ 7.汽车的质量参数包括哪些参数？各自如何定义的？ 8.汽车轴距的确定原则是什么？影响轴距大小的主要因素有哪些？ 9.汽车轮距大小不同对什么问题有影响？影响轮距的因素有哪些？ 10.画汽车总布置图用到的基准线（面）有哪些？各基准应如何确定？ 11.影响车架宽度的因素有哪些？车架纵梁的断面形式有几种？
第二章离合器设计 12.设计离合器、离合器操纵机构需要满足哪些基本要求？ 13.盘形离合器有几种？各有何优缺点？ 14.离合器的压紧弹簧有几种形式？各有何优缺点？ 15.离合器的压紧弹簧布置形式有几种？各有何优缺点？ 16.离合器的摩擦衬片与从动钢板的连接方式有几种？各有何优缺点？ 17.离合器的操纵机构有几种？各有何优缺点？ 18.离合器的后备系数的定义及影响取值大小的因素有哪些？ 19.离合器的主要参数有哪些？ 20.影响选取离合器弹簧数的因素有哪些？ 21.膜片弹簧的弹性特性是什么样的？主要影响因素是什么？工作点最佳位置应如何确定 22.离合器的踏板行程对什么有较为重要的影响？ 23.要满足离合器主动与从动部分分离彻底可采取哪些措施? 24.要使离合器接合平顺可采取哪些措施？ 25.要使离合器吸热能力高，散热能力好可采取哪些措施？ 26.增加离合器的外径尺寸对离合器及整车的性能有何影响？
08汽车毕业设计(论文）任务书 设计时间:2010年10月25日-2011年5月25日 指导教师： 电话： E—mail： 一、目的 毕业设计与毕业实习论文是完成教学计划达到专科生培养目标的重要环节，是教学计划中综合性最强的实践教学环节，通过这项实践环节可以培养学生的思想、工作作风,提高学生的实际各项能力，提高毕业生全面素质。 毕业设计与毕业实习论文的教学目标是使学生在以下几方面的能力得到训练和提高： 1、综合运用所学专业知识分析、解决实际问题的能力； 2、掌握文献检索、资料查询的基本方法及获取新知识的能力; 3、书面和口头表达的能力; 4、协作配合工作的能力. 二、对毕业学生的要求 1、学生在此期间应定期与指导教师联系，汇报设计进展情况； 2、及时将疑难问题请教指导教师； 3、严禁抄袭,否则毕业设计无成绩; 4、按要求在5月30日前上交论文给指导教师，过期不予答辩； 5、未按要求完成论文的学生不能毕业； 6、要求计算说明书计算准确、文字通顺、书写工整； 7、要求图纸、图面布置合理、正确清晰、符合制图标准及有关规定。 三、相关说明 1、每个学生必须独立完成毕业设计论文； 2、论文书写规范、文字通顺、图表清晰、测试数据完整、结论明确,论文后附参考文献名； 3、字数一般不少于4000字; 4、论文正文字体为小四号，用A4纸打印，装订成册。
五、成绩评定办法 参见毕业综合实践（毕业论文）成绩评定办法执行。 六、毕业论文的参考课题 可以结合本身工作性质，在提前告知指导教师并得到认可后，可自选题目。也可从以下（一）或（二）课题中任选一个课题： （一)毕业设计及论文的自选参考课题如下 汽车检测与维修专业毕业论文选题方向和标题参考 一、某种车型某个系统（或总成）的结构特点和检修分析，如： 1、帕萨特B5轿车防抱死系统及其检修 2、汽车排放污染的控制技术 3、浅谈捷达轿车电控燃油喷射系统

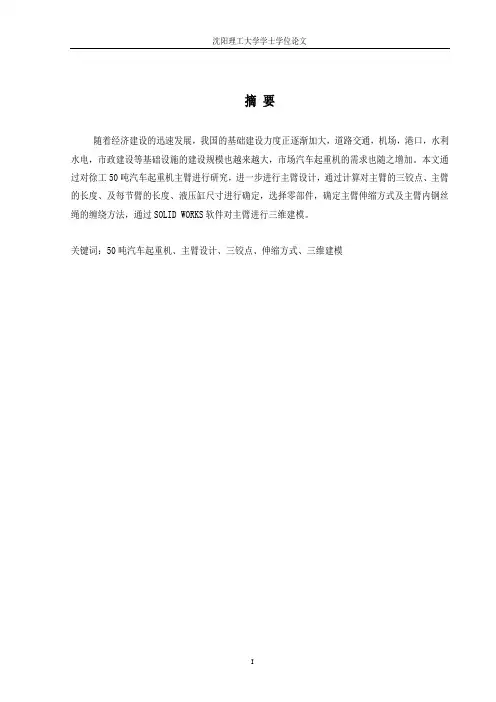

摘要 随着经济建设的迅速发展，我国的基础建设力度正逐渐加大，道路交通，机场，港口，水利水电，市政建设等基础设施的建设规模也越来越大，市场汽车起重机的需求也随之增加。本文通过对徐工50吨汽车起重机主臂进行研究，进一步进行主臂设计，通过计算对主臂的三铰点、主臂的长度、及每节臂的长度、液压缸尺寸进行确定，选择零部件，确定主臂伸缩方式及主臂内钢丝绳的缠绕方法，通过SOLID WORKS软件对主臂进行三维建模。 关键词：50吨汽车起重机、主臂设计、三铰点、伸缩方式、三维建模
