第一章工程概况

一、工程概述

本项目起点位于与XX路交叉点处,向南延伸至XX,终点位于与XX交叉口上。本工程南侧规划污水提升泵站设计规模为9万m3/d,总变化系数为1.3,则污水管道及污水泵站的设计流量为1.35m3/s。污水管道布置于道路东侧非机动车道下,距离道路中心线1.5米。沿线设计管为DN400-DN1200.设计坡度0.1%-2.31%。

深基坑开挖区域为K0+000-K1+799.913段污水管道,长度1799.913米。根据地质勘查报告资料显示,该段土质为素填土、杂填土、耕植土、粉质粘土、淤泥、中砂、粉质粘土和残积粘性土层。素填土、杂填土、耕植土地下属上层滞水,水量不大,受季节影响大;粉质粘土、淤泥、粉质粘土属微透水层、为相对隔水层,透水性差;中砂属强透水层,为主要含水量,水量丰富。为了给基坑开挖提供良好干燥的施工坏境,保证施工机械和工作人员的顺利作业,提高土体固结强度,稳定边坡、减缓基坑变形,我部决定对该段深基坑采用拉森钢板桩进行支护。本工程按污水管埋设的最大深度为最不利因素计算,本方案按设计图纸以6.1m深度进行设计基坑支护,基坑施工段支护总长度约1799.913米。

第二章支护、支撑系统的结构设计

一、支护、支撑结构选型

根据岩土工程勘察报告,本工程基坑开挖深度范围的土层主要为素填土、杂填土、耕植土、粉质粘土、淤泥、中砂、粉质粘土和残积粘性土层,地质条件差,同时管道基坑深度较大。本工程根据基坑开挖深度,采用拉森钢板桩支护方式。

(一)管道基坑支护形式

1、管道基坑支护方式

①K0+000-K0+700段,离围墙较近,西侧采用9米槽钢支护,设有350*350的H型钢腰梁;K0+700-K1+470段(K0+950-K0+970除外)西侧采用先按挖1米后,打9米槽钢支护,设350*350的H型钢腰梁。

②K0+950-K0+970、K1+470-K1+799.411段,采用9米长III型拉森钢板桩加二道内支撑进行基坑支护,钢板桩之间采用HW250*250*11*11围檩进行连接,直径DN300*10的钢管进行内支撑。第一道支撑距地面1000㎜,第二道支撑距第二道支撑2000㎜。

管道基坑支护方式示意图

二、本工程投入的拉森钢板桩的参数

本工程投入的拉森钢板桩采用III型拉森钢板桩,宽400mm,高170mm,厚15.5mm,理论重量68 Kg/m,要求拉森钢板桩无穿孔,修边调直后方可使用。

拉森钢板桩之间用HW250*250*11*11围檩进行连接,围檩与每根拉森钢板桩之间空隙需打入木楔抵紧。转角需设置专用构件,采用φ300×10钢管进

行内支撑,内支撑水平间距为4.0m,管道安装需调整对撑间距并及时回顶。

三、基坑监测要求

1、监测内容

(1)基坑周边沉降及位移监测

监测点和控制点均采用钢筋水泥制作,设置稳固。

采用或全站仪观测水平位移,采用精密水准仪观测垂直位移。

基坑开挖期间每开挖一层观测2次或每天观测2次,时间为上午开工前,下午收工后。

(2)土体侧向变形监测

沿基坑周边每20m布设一个测斜孔,测斜孔采用专用PVC管,管内正交的两组导向槽,埋入深度以进入弱风化岩为宜。测斜孔埋置时角保其中一组导向槽垂直于基坑边线,测斜孔与钻孔壁间的空隙密实填砂并用水泥密封。基坑开挖过程中每开挖支护一层观测一次。

(3)地下水位监测

观测孔成孔口径φ90,深15米,全长置入口径φ48向钻眼、外包塑料滤网的PVC管;PVC管与钻孔间隙1米以下填砾,深1米至孔口填膨润土并用水泥砂浆抹面;PVC管口配保护盖。

基坑开挖施工过程中,每开挖支护一层观测一次。

本基坑支护结构的最大水平位移允许值,基坑按安全等级二级考虑,最大水平位移允许值为40mm。各项监测项目在基坑支护施工前应测得稳定的初始值,且不少于2次。基坑监测完成时间为回填到设计标高,从基坑开挖至槽后到基坑回填至设计标高,这段时间的观测间隔时间为7~15天。

监测数值表

第三章总体施工安排

本基坑工程主管道线长约1799.913m,分段施工。管沟支护采用9 m长III型拉森钢板桩支护1799.913m,拟安排三个井位为一个作业面,平行组织流水作业。拉森钢板桩支护段打拔拉森桩采用振动打桩机/锤,每个作业面2台,挖掘机3台(1台超长臂挖掘机)。

拉森钢板桩支护段拟采用200T履带吊垫钢板下管,吊车和人工配合管道对正,采用外拉法用两台15T手拉倒链平行对管子进行接口。

第四章基坑支护施工工艺及施工程序

一、钢板桩支护施工工艺及施工程序

钢板桩采用III型拉森钢板桩,钢板桩之间采用HW250*250*11*11围檩进行连接,围檩与每根钢板桩之间空隙须打入木楔抵紧,转角必须设置专用构件。采用直径φ300×10的钢管进行内支撑,管道安装须调整对撑间距并及时回顶。吊装好管道后且回填砂密实度达到90%以上后方可拆除管道上方的钢支撑,以此为准,每3个井位为一个作业段。

1、钢板桩施工的一般要求

(1)板桩的设置位置要符合设计要求,便于基础施工,即在基础最突出的边缘外留有施工作业面。

(2)基坑护壁板桩的平面布置形状应尽量平直整齐,避免不规则的转角,以便标准板桩的利用和支撑设置,各周边尺寸尽量符合板桩模数。

(3)整个基础施工期间,在挖土、吊运、浇筑混凝土等施工作业中,严禁碰撞支撑,禁止任意拆除支撑,禁止在支撑上任意切割、电焊,也不应在支撑上搁置重物。

2、板桩施工的顺序

板桩准备→围檩支架安装→板桩打设→偏差纠正→拔桩。

3、板桩的检验、吊装、堆放

(1)板桩的检验

对板桩,一般有材质检验和外观检验,以便对不合要求的板桩进行矫正,以减少打桩过程中的困难。

外观检验:包括表面缺陷、长度、宽度、厚度、高度、端头矩形比、平直度和锁口形状等项内容。

(2)板桩吊运

装卸板桩宜采用两点吊。吊运时,每次起吊的板桩根数不宜过多,注意保护锁口免受损伤。吊运方式有成捆起吊和单根起吊。成捆起吊通常采用钢索捆扎,而单根吊运常用专用的吊具。

(3)板桩堆放:板桩堆放的地点,要选择在不会因压重而发生较大沉陷变形的平坦而坚固的场地上,并便于运往打桩施工现场。堆放时应注意:

①堆放的顺序、位置、方向和平面布置等应考虑到以后的施工方便;

②板桩要按型号、规格、长度分别堆放,并在堆放处设置标牌说明;

③板桩应分层堆放,每层堆放数量一般不超过5 根,各层间要垫枕木,垫木间距。

一般为3-4 米,且上、下层垫木应在同一垂直线上,堆放的总高度不宜超过2 米。

4、导架的安装

在板桩施工中,为保证沉桩轴线位置的正确和桩的竖直,控制桩的打入精度,防止板桩的屈曲变形和提高桩的贯入能力,一般都需要设置一定刚度的、坚固的导架,亦称“施工围檩”。

导架采用单层双面形式,通常由导梁和围檩桩等组成,围檩桩的间距一般为2.5~3.5米,双面围檩之间的间距不宜过大,一般略比板桩墙厚度大8~15mm。

安装导架时应注意以下几点:

(1)采用全站仪和水平仪控制和调整导梁的位置。

(2)导梁的高度要适宜,要有利于控制板桩的施工高度和提高施工工效。

(3)导梁不能随着板桩的打设而产生下沉和变形。

(4)导梁的位置应尽量垂直,并不能与板桩碰撞。

5、板桩施打

(1)板桩用吊机带振锤施打,施打前一定要熟悉地下管线、构筑物的情况,认真放出准确的支护桩中线。

(2)打桩前,对板桩逐根检查,剔除连接锁口锈蚀、变形严重的普通板桩,不合格者待修整后才可使用。

(3)打桩前,在板桩的锁口内涂油脂,以方便打入拔出。

(4)在插打过程中随时测量监控每块桩的斜度不超过2%,当偏斜过大不能用拉齐方法调正时,拔起重打。

(5)板桩施打采用屏风式打入法施工。屏风式打入法不易使板桩发生屈曲、扭转、倾斜和墙面凹凸,打入精度高,易于实现封闭合拢。施工时,将10~20 根板桩成排插入导架内,使它呈屏风状,然后再施打。通常将屏风墙两端的一组板桩打至设计标高或一定深度,并严格控制垂直度,用电焊固定在围檩上,然后在中间按顺序分1/3 或1/2板桩高度打入。

屏风式打入法的施工顺序有正向顺序、逆向顺序、往复顺序、中分顺序、中和顺序和复合顺序。施打顺序对板桩垂直度、位移、轴线方向的伸缩、板桩墙的凹凸及打桩效率有直接影响。因此,施打顺序是板桩施工工艺的关键之一。其选择原则是:当屏风墙两端已打设的板桩呈逆向倾斜时,应采用正向顺序施打;反之,用逆向顺序施打;当屏风墙两端板桩保持垂直状况时,可采用往复顺序施打;当板桩墙长度很长时,可用复合顺序施打。

板桩打设的公差标准如下表所示。

项目允许公差

板桩轴线偏差±10cm

桩顶标高±10cm

板桩垂直度1%

(6)密扣且保证开挖后入土不小于2 米,保证板桩顺利合拢;特别是工作井的四个角要使用转角板桩,若没有此类板桩,则用旧轮胎或烂布塞缝等辅助措施密封。

(7)打入桩后,及时进行桩体的闭水性检查,对漏水处进行焊接修补,每天派专人进行检查桩体。

6、板桩的拔除

基坑回填后,要拔除板桩,以便重复使用。拔除板桩前,应仔细研究拔桩方法、顺序和拔桩时间及土孔处理。否则,由于拔桩的振动影响,以及拔桩带土过多会引起地面沉降和位移,会给已施工的地下结构带来危害,并影响临近原有建筑物、构筑物或底下管线的安全。

(1)拔桩方法

本工程拔桩采用振动锤拔桩:利用振动锤产生的强迫振动,扰动土质,破坏板桩周围土的粘聚力以克服拔桩阻力,依靠附加起吊力的作用将桩拔除。

(2)拔桩时应注意事项

①拔桩起点和顺序:对封闭式板桩墙,拔桩起点应离开角桩5 根以上。可根据沉桩时的情况确定拔桩起点,必要时也可用跳拔的方法。拔桩的顺序最好与打桩时相反。

②振打与振拔:拔桩时,可先用振动锤将板桩锁口振活以减小土的粘附,然后边振边拔。对较难拔除的板桩可先用柴油锤将桩振下100~300mm,再与振动锤交替振打、振拔。

③起重机应随振动锤的启动而逐渐加荷,起吊力一般略小于减振器弹簧的压缩极限。

④供振动锤使用的电源为振动锤本身额定功率的1.2-2.0 倍。

⑤对引拔阻力较大的板桩,采用间歇振动的方法,每次振动15min,振动锤连续不超过1.5h。

7、板桩土孔处理

对拔桩后留下的桩孔,必须及时回填处理。回填的方法采用填入法,填入法所用材料为砂。

二、槽钢支护的施工工艺及施工程序

1、槽钢支护根据本工程场地地质情况特点,本工程槽钢主要作用是为了

防止防止基坑塌方,管道基槽采用[25a槽钢、钢板支护,桩长9m,基槽开挖前围护桩入土深度3m,基槽在开挖前要和设计图中的水位进行比较,如果水位高于井底,则设沙管井进行降水作业,沙管井深度应大于井底10m以上,安排一口沙管井降水。为了保证周围结构物不受施工影响,车辆行人安全,穿越井施工时采用钢板桩围护法施工。

2、为保证基槽安全,二侧槽钢上设置一道连续的工字钢或槽钢围檩以加强钢度及整体性;在槽钢基础上增加木板,木板内侧用[18槽钢将槽钢桩连接,增加受力面积,防止塌方。

3.槽钢及围护施工

槽钢打设前先在距基槽边沿外侧1m位置测放施工位置,保证基槽施工空间。

(1)材料选择。采用[25a槽钢和-10厚钢板。

(2)槽钢、钢板检验

由于本工程的槽钢、钢板用于基槽的临时支护和止水,故不需进行材质检验而只对其做外观检验,以便对不符合形状要求的槽钢进行矫正,以减少打桩过程中的困难。

外观检验包括表面缺陷、长度、宽度、厚度、端头矩形比、平直度和锁口形状等内容。检查中要注意:①、对打入槽钢有影响的焊接件应予以割除;

②、有割孔、断面缺损的应予以补强;③、若槽钢有严重锈蚀,应测量其实际断面厚度,以便决定在计算中是否需要折减。原则上要对全部槽钢进行外观检查,对不符合要求的槽钢需进行矫正。

5、槽钢吊运及堆放

装卸槽钢宜采用两点吊。吊运时,每次起吊的槽钢根数不宜过多,并应注意保护锁口免受损伤。吊运方式有成捆起吊和单捆起吊、钢筋捆扎、专人指挥。槽钢堆放的顺序、位置、方向和平面布置应考虑到以后的施工方便,并按型号、规格、长度施工部位分别堆放,堆放的高度不宜超过2m。

6、施工工艺流程

回填

7、操作方法

(1)、基线确定:施工员的在基槽边龙门架上定出轴线,留出以后施工需要的工作面,确定槽钢施工位置。

(2)、定桩位。按顺序标明槽钢的具体桩位,洒灰线标明。

(3)、打槽钢桩。采用单独打入法,即吊升第一支槽钢,准确对准桩位,振动打入土中,使桩端透过砂层进入粘土层。吊第二支槽钢,振动打入土中,如此重复操作,直至基槽二侧槽钢桩打设完成。

(4)、围檩、支撑

为加强槽钢墙的整体刚度,沿槽钢墙全长设置围檩,围檩用槽钢组成,通过拉杆固定。在二道槽钢墙上另用槽钢做支撑,在支撑上另用槽钢或角钢做角撑。槽钢之间用木板填塞。如右图所示。

(5)、回填

基槽围护完成后,尽快安装排水管,为了不将铁路基础的稳固性破坏,防止拔取槽钢时引起塌方,因此管道安装完毕后,不进行槽钢拔取就立即进行回填处理,回填一般用挤密法或填入法,所用材料为中砂和道渣。

第五章基坑开挖及排水

钢板桩槽钢围棱

钢板桩

槽钢围棱

槽钢支撑

钢板挡土墙

钢板挡土墙

槽钢角撑

一、基坑开挖

由于管槽开挖的土方量不大,每延米开挖出土量平均约7~9m3,每个作业段用二台挖掘机开挖与人工配合清底的方式,挖土要遵循“纵向分段、竖向分层先支后挖”的原则进行。

(一)拉森钢板桩支护管沟开挖

基坑深度H<6000㎜,采用9米长III型拉森钢板桩加二道内支撑进行基坑支护,第一道支撑距地面1000㎜,第二道支撑在挖至基底后安装。

(1)基坑开挖配备二台挖掘机,采取分层分段对称进行,在开挖过程中掌握好“分层、分步、对称、平衡、限时”五个要点,遵循“竖向分层、纵向分段、先支后挖”的施工原则。

(2)在基坑开挖过程中先掏槽安装-500mm(或-1000 mm)处钢围檩、架设钢支撑,以尽早对围护结构进行支撑。自卸汽车运输,基底以上30cm采用人工突击开挖,严格控制最后一次开挖,严禁超挖。

(3)分段开挖两端设截流沟和排水沟,渗水及雨水及时泵抽排走。雨季备足排水设备,做好预警工作,确保基坑安全。

(4)开挖过程中,按既定的监测方案对基坑及周围环境进行监测,以反馈信息指导施工。

(5)基坑开挖及出土示意图

三、基坑排水措施

鉴于本工程地下水位较高,施工现场距离河涌较近,本工程拟采用止水、导水、排水施工技术措施来保证工程施工顺利进行。

(一)基坑排水措施

沿基坑两边设350×350㎜的截水明沟,防止地表水流向基坑。沿坑底的两侧挖排水沟进行基坑内导水,排水沟紧贴钢板桩施做,断面取0.3×0.3m, 坡度为0.5%,集水井隔40m左右设置一个,集水井的直径为0.8m,深度随挖土的加深适当设置,基坑内地下水流入集水井内后用水泵抽出坑外。

第六章施工进度安排

一、管道施工采用分段流水作业,钢板桩支护段按三个井位一个作业面,钢板桩支护段每米开挖土方量约9米3,一个作业段150米3,一台挖掘机需2天,打拉森钢板桩150米,约需3天。

二、基坑支护工程施工计划安排,施工准备2天,打[25a槽钢桩3天,[18槽钢围檩安装2天,基坑支护工程各道工序进行搭接施工,本基坑支护16个工作日完成。坑外降水13天、坑内降水9天,详细施工进度计划见附表《基坑支护施工进度计划》。

第七章施工平面图

一、施工现场平面管理措施

(1)工地车辆出入由统一设置的矩形洗车场和沉淀池,高压冲水枪保证驶出工地的机动车辆在工地出入口洗车场内冲洗干净提供必要条件。

(2)保证现场便道畅通,使现场有较好的车辆行走道路,租赁的材料堆放场、加工场必须实行硬地化,确保材料不受污染。

(3)施工现场设置连续、通畅的排水设施,保证场内没有大面积积水,泥浆污水、废水通过排水设施经过沉淀池沉淀,未经处理禁止排入下水道。废浆和淤泥使用封闭的特种专用车辆进行运输。

(4)施工现场大门口在醒目处张贴施工许可证、规划许可证、夜间施工许可证等证件的复印件,张贴投诉电话。

(5)施工现场四周悬挂有安全警示语的彩旗、横幅,危险区域设立危险警示标志。

(6)施工现场门口设置安全检查员,检查员工是否按照有关规定配戴劳动保护用品。

(7)施工现场的泥浆池和孔洞四周设置有效防护设施。

(8)施工机械按照施工平面布置图规定的位置和线路设置,位置合适,固定牢固,保证施工道路的畅通,施工机具进场须经过安全检查,安装完后,要进行安装验收,验收合格后方能进行开机操作,操作员应依照有关规定持证上岗,禁止无证人员操作。

(9)施工现场的作业区域,材料堆放场、仓库等场所,按照规定配备足够的各类有效防火器材,并经常检查器材的使用状态是否有效。

(10)严格按照广州市政府有关散体物料管理的规定,在排放、运输、散体物料前办理批准手续,并按照规定委托有资质的单位和合格车辆运输,在工地大门口设置专人进行车辆“三证”的验查。

(11)施工现场内禁止使用有毒物体作燃料,禁止燃烧各类建筑废料和生活垃圾,在固定地点分类别堆放建筑废料并及时清理。

(12)施工现场在天气比较干燥进行施工时,为了避免场内、场外的车

辆行走造成尘土飞扬,安排专人负责喷水,湿润道路。

(13)施工现场进行动火前必须办理《临时动火作业许可证》,动火前配备相应的灭火器材方能动火,动火人员和现场安全责任人在动火后应彻底清理现场火种后才能离开现场。

第八章安全文明施工措施

一、安全施工措施

成立以项目经理为组长的施工现场安全文明领导小组,项目经理为项目安全生产第一责任人,对工程施工生产安全负有直接的领导责任。牢固树立“安全为了生产、生产必须安全”、“安全第一,预防为主”的思想。

1、在工地适当位置设置足够安全标志,在基坑顶部周围要设置围护栏,

人员上下要有专用爬梯。配备专职安全督导员,消除事故隐患,做好安全文明三级教育和施工前的安全技术交底。

2、司机、电工等特种工人必须持证上岗,机械设备操作人员(或驾驶

员)必须经过专门训练,熟悉机械操作性能,经专业管理部门考核取得操作证或驾驶证后上机(车)操作;机械设备要有年检合格证。

3、开始挖土前,需对机械进行检查,完工后对机械进行保养,施工中

按安全操作系统进行机械操作。

4、晚上施工时,照明系统必须保持良好状态,照明要充足。

5、因场地内地质条件较差,土方开挖过程中必须切实保证机械人员施

工安全,由专人负责指挥挖机操作,挖掘机上基坑必须保证有足够的安全坡度,挖掘机行走地方土层必须有足够的强度,强度不够的地方,必须采取措施,铺设钢板、碎石、砂袋等。

6、进入施工现场人员,应按规定佩戴安全劳保用品,严禁赤脚或穿拖

鞋上班,有关作业人员必须做好交接班手续,班组应定期进行安全活动,并做好安全检查记录。

7、开展安全文明日检、周检、月检制度,发现安全隐患及时督促整改;

配足专职安全员和安全协管员,做到每个施工点有一名安全协管员。

8、采用钢板桩、钢筋混凝土预制桩或灌注桩做坑壁支撑时,应符合下列要求:

(1)应尽量减少打桩时产生的振动和噪声对邻近建筑物、构筑物、仪器设备和城市环境的影响;

(2)当土质较差,开挖后土可能从桩间挤出时,宜采用啮合式板桩;

(3)在桩附近挖土时,应防止桩身受到损伤;

(5)拔除桩后的孔穴应及时回填和夯实。

(6)钢支撑的拆除,应按回填次序进行。多层支撑应自下而上逐层拆除,随拆随填。拆除支撑时,应防止附近建筑物和构筑物等产生下沉和破坏,必要时采取加固措施。换、移支撑时,应先设新支撑,然后再拆旧支撑。支撑的拆除应按回填顺序进行。多层支撑应自下而上逐层拆除,随拆随填。拆除支护结构时,应密切注视附近建(构)筑物的变形情况,必要时应采取加固措施。

9、搭设临边防护栏时,必须符合下列要求:

(1)防护栏杆应有上、下两道横杆及栏杆柱组成,上杆离地面高度为1.0~1.2m,下杆离地面高度为0.5~0.6m。

(2)基坑四周固定时,可采用钢管并打入地面50~70cm深。钢管离边口的距离,不应小于50cm。当基坑周边采用板桩时,钢管可打在板桩外侧。

(3)栏杆柱的固定及其与横杆的连接,其整体构造应使防护栏杆在杆上任何处,能经受任何方向的1000N外力。当栏杆所处位置有发生人群拥挤、车辆冲击或物件碰撞等可能时,应加大横杆截面或加密柱距。

(4)防护栏杆必须自上而下用安全立网封闭,或在栏杆下边设置严密固定的高度不低于18cm的挡脚板或40cm的挡脚笆。挡脚板与挡脚笆上如有孔眼,不应大于25mm。板与笆下边距离底面的空隙不应大于10mm。

(5)当临边的外侧面村道时,除防护栏杆外,敞口立面必须采用满挂安全网或其他可靠措施作全封闭处理。

10、挖土施工安全要求:

(1)使用时间较长的临时性挖方,土坡坡度要根据工程地质和土坡高度,结合当地同类土体的稳定坡度值确定。

(2)土方开挖宜从上到下分层分段进行,并随时作成一定的坡势以利泄水,且不应在影响边坡稳定的范围内积水。

(3)在斜坡上方弃土时,应保证挖方边坡的稳定。弃土堆应连续设置,其顶面应向外倾斜,以防山坡水流入挖方场地。但坡度陡于1/5或在软土地区,禁止在挖方上侧弃土。在挖方下侧弃土时,要将弃土堆表面整平,并向外倾斜,弃土表面要低于挖方场地的设计标高,或在弃土堆与挖方场地间设置排水沟,防止地面水流入挖方场地。

二、文明施工措施

1、成立以项目经理为组长的施工现场文明领导小组,负责基坑开挖文明施工管理工作,并结合实际情况制定文明施工管理细则,报驻监理批准后实施。

2、施工现场的文明施工管理细则以广州、佛山市政工程文明施工标准及管理规定为基本准则并加以细化。

3、加强宣传教育工作,提高管理人员及各施工班组文明施工的意识和自觉性,并定期对现场文明施工情况进行评比,找出不足,重点改进。

4、做好施工现场总平面设计,报请监理工程师审批,施工中,严格按总平面图布置,不得随意改变。同时根据工程进度,适时地对施工现场进行整理和整改,或进行必要的调整。

5、施工沿线范围除予留路口外全部采用彩钢板围蔽,以降低施工对周围的干扰与影响。

6、现场机械机具分类堆放停置。

7、施工现场设置施工铭牌,标明工程项目名称、建设单位、项目监理单位、施工单位、设计单位、项目经理和施工现场管理代表人的姓名、开竣工日期、施工许可证批号等。

8、加强施工范围地上、地下管线及公用设施的保护;

9、开挖基坑地段设置护栏,有明显的警示及交通导向标志;

10、及时修复因施工遭到破坏的行车路面,确保行车顺畅;

11、加强施工沿线的夜间照明;

12、保持场内排水系统处于良好的使用状态,保持场地的整洁、道路畅通,随时清理生产、生活垃圾。

第九章保证措施

一、管理保证

(1) 施工中采用动态控制,全过程对进度计划、资源配置等进行动态管理。

(2) 做好各专业的协调与接口工作,缩小工序搭接时间。

(3) 加强与业主、监理、设计等单位的联系,同时积极主动与当地其他相关部门联系,及时解决施工中存在的问题,施工过程中取得当地居民及有关部门的理解和支持,为施工创造一个良好宽松的施工环境,确保施工生产的顺利进行。

二、组织保证

(1) 选好项目负责人,建立精干、务实、高效的项目领导班子。

(2) 配备数量充足、经验丰富的技术人员,选派从事市政管道工程的专业队伍。

(3) 搞好标准化施工,认真贯彻执行ISO9002标准,通过合理的施工组织与正确的施工方法来提高施工进度,稳产高产,防止大起大落。

(4) 搞好后勤服务工作,保障施工生产的正常进行。

三、劳动力保证

根据总体施工进度安排,逐季、逐月作出劳动力使用计划,保证劳动力充足。

四、机械保证

本工程施工涉及施工机械种类多,必须按照施工组织设计配足围护结构施工设备、降水设备、基坑开挖反铲挖掘机、自卸汽车、混凝土设备及基底换填压实设备等,同时做好设备的使用、保养、维修工作,保证各种设备的正常运转,并提高其完好率、利用率。对常用易损的机械配件有足够的库存量。

五、制度保证

组织全员开展劳动竞赛,建立激励及约束机制,对完成或超额完成生产任务的班组实行当月奖励,充分调动积极性。

六、培训

针对本标段工程特点,施工前及施工过程中不断对职工进行操作规程、工艺、措施交底,进行新设备、新技术、新工艺培训以及安全施工培训。

七、保证工期的技术措施

1、搞好工程的统筹、网络计划工作,制定阶段目标,科学合理安排施工工序。通过分析各施工工序的时间,采取措施尽可能减少影响进度的薄弱环节,科学合理地缩短各施工工序的循环时间来提高施工进度。同时牢牢抓住“关键工期”的工序管理与施工,确保关键工序的工期。

2、根据施工总进度的安排,分别编制月、旬、周施工生产计划,建立生产分析会议制度,对照检查,找差距、找原因、完善管理,促进施工。

3、组织有关人员学习合同文件、技术规范与施工监理程序,准确掌握有关施工要求的标准与程序;提前做好各分项工程的施工方案与材料试验,及时申报开工,及时提交竣工验收。

4、加强施工技术管理和现场施工管理,杜绝因工作失误造成返工而影响正常的施工进度。

第十章应急救援预案

一、应急预案的方针与原则

“发生事故时应遵循“保护人员优先,防止和控制事故的蔓延为主;统一指挥、分级负责、区域为主、单位自救与社会救援相结合”的原则。达到控制事故,有效地抢救伤员,减少事故损失,防止事故扩大。

二、应急预案工作流程图

根据本工程的特点及施工工艺的实际情况,认真的组织对危险源和环境因素的识别和评价,特制定本项目发生紧急情况或事故的应急措施,开展应急知识教育和应急演练,提高现场操作人员应急能力,减少突发事件造成的损害和不良环境影响。其应急准备和响应工作程序见下图:

应急准备和响应工作程序图

三、明挖深基坑开挖存在的危险因素及预防、应急措施。

危险因素:

1、违规违章作业、安全防护措施缺陷,基坑发生坍塌滑坡。

2、支护桩侧向位移

3、受到应力的影响基坑坑底隆起。

4、地质复杂发生涌砂涌水。

5、帷幕桩渗水与漏水事故

6、高空坠物

(一) 基坑坍塌滑坡

1、预防措施

①严格按设计文件和技术交底施工、严格控制基坑开挖坡度。

②如果遇到特殊情况,需要基坑停工较长时间,应在平台、基坑边和坡脚设置排水明沟和积水坑,并派专人抽水值班,并对基坑边坡面进行喷射素砼保护。

③在进度允许的条件下尽量采用少开工作面的形式,避免暴露太多的基坑工作面。

④坡顶严禁堆积荷载,

⑤基坑四周设置砖砌或砼排水沟;分层开挖,层间设台阶,每层开挖边坡坡率根据地质情况按规定放坡,必要时坡面喷射砼保证稳定。

⑥开挖期间加强监测频率,对监测报表中的数据进行认真分析总结。

2、应急措施:

①出现险情时,现场人员从安全通道有序疏散,同时对可能造成影响的周边的人员进行疏散。

②通知相关管线单位,根据影响程度进行管线监护和处置。

③会同相关部门对影响到的周边道路进行调整和交通疏解。

④在具备条件和不危及人员安全的前提下补强支撑,并对坡脚处进行土方回填。

⑤尽量减少动载、进行坡顶卸载。

⑥杜绝任何流入基坑边坡内的水源。

(二)支护桩侧向位移

1、安全预防措施。

①基坑开挖过程中,边开挖边架设钢支撑,支撑连接处要可靠,每层开挖深度不超过设计深度,确保支撑体系稳定。

②施工时严格控制钢支撑各支点的竖向标高及横向位置,确保钢支撑轴

力方向与轴线方向一致。

③在基坑开挖期间要加强对支撑的观察、每班要有专人巡察、当支撑轴力超过警戒值时,立即停止开挖,分析原因,制定对策。

④开挖期间加强监测频率,对监测报表中的数据要进行认真的分析。

⑤支撑施工要严格按设计要求架设。对支撑材料要严格把关,杜绝使用有缺陷的支撑材料。

应急措施:

①出现险情时,现场人员立即从安全通道有序疏散,同时对可能造成影响的周边单位或住宅内的人员进行疏散。

②在失稳的钢支撑旁加设钢支撑,进行坑底加固,如采用注浆、高压喷射注浆等,提高被动区的抗力,同时对周围支撑复查,查找是否有支撑松弛,如果发现有支撑松弛,应立即采取加固措施。

③如由于支撑失稳已经引起基坑坍塌,立即对基坑坍塌处回填土方,并清理基坑周边的超载,如果围护结构背土发生土体流失,要立即填充砂或砼,同时对周围支撑复查,查找是否有支撑松弛,如果发现有支撑松弛,应立即加垫木楔,防止失稳现象扩散。

(三)基坑坑底隆起

1、安全预防措施

①基坑开挖过程中加强基底隆起监测,对监测报表中的数据要进行认真的分析。

②地基加固、周边设降水井降水等措施严格按设计要求施工。

③基坑周边防止过多的超载。

④开挖前对围护质量摸底、祥查,对可能会发生渗漏的部位进行注浆封堵处理。

2、应急措施:

①立即疏散险情现场作业人员,同时对可能造成影响的周边单位或住宅内的人员进行疏散。

基坑支护施工方案完整版

xxx工程 基 坑 支 护 施 工 方 案 编制人:日期:审核人:日期:审批人:日期:

目录 第一章工程概况 (1) 一、编制依据 (1) 二、工程概况 (1) 三、地基条件及水文特征 (2) 四、基坑周边环境概况 (2) 第二章施工方案 (2) 一、基坑土方开挖 (2) 二、降水工程施工方案 (3) 三、基坑支护方案 (4) 四、边坡变形观测方案 (5) 六、排水处理 (6) 七、基坑后期维护 (6) 第三章质量控制措施 (7) 一、关键工序质量控制措施 (7) (一)、修整面壁质量控制措施 (7) (二)、土钉制作质量控制措施 (7)

(三)、喷射作业质量控制措施 (7) 二、特殊工序质量控制措施 (7) 三、重要部位控制措施 (8) 第四章施工中有关问题的影响及处理措施 (8) 一、施工噪音 (8) 二、环境保护 (8) 第五章基坑支护施工过程中的应急预案 (9) 一、局部垮塌 (9) 二、裂缝处理 (9) 三、软弱层处理 (9) 第六章安全施工措施 (10) 一、管理目标 (10) 二、组织管理 (10) 三、安全防护管理 (11) 第七章应急预案 (13) 第八章文明施工措施 (15) 一、现场总平面管理 (15) 二、环保措施 (16)

三、施工操作现场文明施工管理措施 (17) 四、消防管理措施 (17)

第一章工程概况 一、编制依据 1.本工程岩土工程地质勘察报告 2.本工程业主有关要求 3.本工程有关设计图纸 4.选用规范 1)《建筑地基基础工程施工质量验收规范》GBJ50202-2002 2)《建筑基坑工程技术规范》YB9258-97 3)《工程测量规范》GB50026-93 4)《建筑变形测量规程》JGJ/T8-97 5)《建筑工程施工质量验收统一标准》GB50300-2001 6)《建筑施工安全检查标准》JGJ59-99 7)《建筑机械使用安全技术规程》JGJ33-2001 8)《基坑支护设计与施工》 9)《混凝土结构设计规范》GBJ10-89 10)《基坑土钉支护技术规程》(CECS96:97) 11)《国家一、二等水准测量规范》(GB12897-91) 12)《建筑物变形测量规程》 二、工程概况 工程名称:柴桑郡 建设单位:xxxxxxxxxxxxxxx

污水管道工程施工方案设计

浦慈城路污水管道工程 综合施工方案 一、工程概况 建设单位:昆山市联合水质净化 设计单位:中国中南设计研究院浦东分院 勘查单位:立城建筑有限工程 监理单位:昆山加林工程项目管理 施工单位:振华建设集团 本工程位于昆山市浦镇。工程拟建场地位于慈城路。工程管线总长度3878米左右。其中DN300PE100管410米,DN400PE100管1727米,DN600PE100管1667米,DN300UPVC管36米,DN400UPVC管38米。 本工程共计钢板桩井4座,工作井尺寸为:4000*4000,最深的井为6800mm,放两个坡每坡1500mm采用9米30#C型钢板密打支撑,具体见施工图纸。沉管井ф2200计18座,ф1650计2座。及部分井位采用逆筑法倒挂井,直径为3m~3.5m, 最大挖深5.5m,共计18座。 由《昆山市联合水质净化慈城路污水管道岩土工程勘查报告》中得知,地基土的构成及特征如下表所示: 土层构成及其特征一览表表

地下水:场地浅部地下水为孔隙潜水,主要赋存于素填土及上部粘性土层中,受大气降水及地表水补给,以蒸发和自流的方式排泄。勘查期间地下水位水位情况见下表。 地下水受季节影响较明显,其年变化幅度一般1.00~1.50米。 第一节钢板桩井施工方案 1、钢板桩井施工工艺 钢板桩井施工顺序:钢板桩打设→开挖基坑→(大口径井点降水) →围檩支护→底板砼浇筑。 1.1、密打咬口钢板桩 (1)、钢板桩选用9米30#C型槽钢,用40T履带振动打桩机打桩。 (2)、据现场的条件,选择一块平整、坚实的场地,按堆放的顺序、位置、与平面布置施工方便、便于吊运。 (3)、施工定位

污水管道拉森钢板桩支护专项施工方案

污水管道拉森钢板桩支护专项施工方案录目 5 7

8 9 9 20 21 一、工程概况 、工程说明1本项目整治范围包括整个东港、西港幸福港水系。其中,东港起点为三八港,终点为武山湖,全长;西港起点为武穴第二实验中学,终点为武山湖,全长;幸福港起点为明珠路东侧广济药业,接红旗港后最终汇入武山湖,全长。 本工程共分为5个子项;防洪排涝工程、河道截污及雨水口改造工程、神态恢复及补水工程、海绵城市示范工程、景观工程等。 根据建设单位意见,本工程现行开展试验段建设,分布在现状东港和西港。其中本方案为东港试验段河道截污工程方案。东港试验段起点为刊江大道,终点为下游400米处。现状河道底宽13米,水深约米,河道纵坡‰。 2、污水工程主要工程量: 检查井:12座 溢流拍门井:7座 干管:HDPE增强中空壁缠绕管D=500mm L= HDPE增强中空壁缠绕管D=400mm L= 、基本地质情况3根据勘察深度内揭露,场区内覆盖层厚度在米之内的第四系 全新统冲洪积地层。 本次勘察对部分钻孔采取连续取样和标贯试验,力求详细勘察场地岩土层的分布规律和李雪特性,为此,野外采集了大量的岩土试样。根据钻探取芯观察、室内土工试验及标准贯入试验等特性,按其成因、结构特性及强度将场地内土层划分

二、编制依据 1、《武穴市城区黑臭水体整治(东港、西港、幸福港)和城区雨污工程施工图》 2、《给水排水管道工程施工及验收规范》(GB50268-2008) 3、《给水排水构筑物工程施工及验收规范》(GB50141-2008) 4、《建筑基坑支护技术规程》(JGJ120-2012) 5、《建筑边坡工程技术规范》(GB50330-2013) 6、《安全检查标准》(JGJ59-2011) 7、其他有关规范、规程和标准。 8、我公司多年施工经验。 三、总体施工安排 本段污水管道处在东港两侧堤岸,施工场地为原堤岸,为回填杂土,根据图纸要求,并 结合现场实际情况,为防止垮塌,淤泥等造成的施工危害及施工安全需要,对土方开挖沟槽进行拉森钢板桩支护,拉森钢板桩打拔机械施工时,在其履带下方垫钢板以保证机械稳定。 为保证施工所需的材料能够顺利运至施工现场。在河岸两侧,分别在河岸两侧沿污水管沟槽修建一条施工便道通至施工现场。施工便道宽4m,接在原来堤岸填筑500mm毛渣,夯直 实平整后,面层铺设20mm钢板。 本次拉森钢板桩采用周转,一次进场数量为800根,拉森钢板桩支护与管道安装流水作业,支护一段立即进行管道开挖施工。前面施工完立即拔出进行下一段施工,因沟槽土方为杂填土,管道开挖土方全部外运,配自卸车进行外运。.

深基坑支护专项施工方案

城南新区数梦小镇客厅一期项目工程 边坡支护、土方开挖专项施工方案 江苏中柢建设集团有限公司 2018年3月

目录 1 编制依据 .......................................................... - 3 -1.1相关工程施工合同文件、图纸和技术资料 . (3) 1.2相关的标准、规范、规程 (3) 1.3公司标准、规程参考文献 (4) 2 工程概况及地质条件................................................. - 5 -2.1工程概况 .. (5) 2.2现场、环境条件 (5) 2.3工程地质水文条件 (5) 2.4边坡支护、降排水设计概况 (6) 2.5主要施工要求 (6) 2.6本工程的重点难点分析及应对措施 (7) 3 施工计划及工期保证措施............................................. - 9 -3.1总工期及进度计划安排 .. (9) 3.2资源需求计划 (9) 4 施工工艺技术 ..................................................... - 11 -4.1施工现场与施工平面布置 (11) 4.2施工顺序 (13) 4.3主要施工方法 (13) 5 质量保证措施 ..................................................... - 32 -5.1质量目标 . (32) 5.2质量管理体系 (32) 5.3质量控制程序和措施 (33) 5.4工程创优措施 (35) 6 施工安全保证措施.................................................. - 36 -6.1安全组织管理措施 (36) 6.2施工安全技术措施 (39) 6.3监测监控 (42) 7 文明(绿色)施工.................................................. - 44 -7.1文明施工技术措施 .. (44)

雨水污水管道工程施工方案

雨水、污水管道、检查井进水井施工方案 施工顺序:土方开挖→砂垫层→HDPE管安装→检查井进水井砌筑→污水管道闭水实验→管道二侧回石屑。 一、施工准备 1、施工队伍进场后,必须先进行场地的整理,及时进行测量放样,准确放出管道布置的轴线和沟槽开挖的边线。 2、落实管道供应厂家,进行认真考查和认可,选定供应厂商,在保证质量的前提下,要求其具备足够的日生产能力,保证供应,满足施工进度要求。 3、雨污水管道施工所需的材料设备必须准备齐全,要满足规范设计要求。 4、管道施工前进行认真的技术质量安全交底,分工明确,责任到人。 二、施工安排及方法总说明 1、条件具备后,尽早开始形成工作面,须先进行一段试验段的施工,得出经验数据,以指导后续施工。 2、雨水管管道沟槽采用挖掘机放坡开挖,在沟槽里设置排水槽、集水井,用水泵抽水排除积水,以保持沟槽干燥。 3、对于污水管道的施工,由于埋深较深,先将表土(粘性土)挖除一层(1.5m左右),有效降低沟槽深度,然后进行井点降水,打设挡土板桩,然后开挖沟槽,采用2~3道顶撑支护,铺设管道。 4、先深后浅,形成流水作业,以保证施工的连续性和施工进度。 三、雨水管道工程施工工艺 管径为DN200-DN1000,DN1350全部为HDPE管。 (一)雨水管道施工工艺流程 测量放线→沟槽挖土→管道基础施工→铺设管道→砌检查井→沟槽回填 (二)测量放线 根据设计图,测设管道中心线和井中心位置,设立中心桩。管道中心线和井中心位置须经监理复核。 根据施工管道直径大小,按规定的沟槽宽定出边线,开挖前用白粉划线来控制,在沟槽外窨井位置的两侧设置控制桩,并记录两桩至窨井中心的距离,以备校核。 (三)沟槽开挖和排水设施

钢板桩基坑支护方案

钢板桩基坑支护方 案

基坑钢板桩支护方案 第一章支护形式 钢板桩+两排预应力锚杆,设计支护深度10.0米。 第二章支护结构设计 (1)围护桩 (2)锚杆: (3)冠梁: 第三章施工组织计划 本工程采用项目经理负责制管理,由项目经理全权负责本项目的机械、材料和劳动力的组织及施工。

第二节土层锚杆施工 1、钻孔 沿基坑护坡周边,第一排间距1.3m,第二排间距0.65m,孔洞与土面成15°夹角。 2、压力灌浆 压力灌浆为土层锚杆施工的重要工序。作用是:⑴、形成锚固段。将锚杆锚固在土层中;⑵、防止钢拉杆腐蚀;⑶、充填土层中的孔隙和裂缝,改进土质。

灌浆采用二次灌浆法。第一次灌浆采用水泥砂浆。第二次灌浆用水泥浆,在第一次灌浆的浆液初凝后进行。 第三节钢板桩施工 一、钢板桩检验 由于本工程为钢板桩用于基坑的临时支护,故不需进行材质检验而只对其做外观检验,以便对不符合形状要求的钢板桩进行矫正,以减少打桩过程中的困难。 外观检验包括表面缺陷、长度、宽度、厚度、端头矩形比、平直度和锁口形状等内容。检查中要注意:①、对打入钢板桩有影响的焊接件应予以割除;②、有割孔、断面缺损的应予以补强;③、若钢板桩有严重锈蚀,应测量其实际断面厚度,以便决定在计算中是否需要折减。原则上要对全部钢板桩进行外观检查,对不符合要求的钢板桩需进行矫正。 二、钢板桩吊运及堆放 装卸钢板桩宜采用两点吊。吊运时,每次起吊的钢板桩根数不宜过多,并应注意保护锁口免受损伤。吊运方式有成捆起吊和单捆起吊、钢筋捆扎、专人指挥。钢板桩堆放的顺序、位置、方

长时避免相邻两桩接头在同一深度,接头位置应错开1M以上, 且宜间隔放置打桩。 ⑷、围檩、拉杆、角撑: 为加强钢板桩墙的整体刚度,沿钢板桩墙全长设置围檩,围Array檩用槽钢或角钢组成,经过拉杆固定于原已打好的钢管锚杆上, 拉杆由两根Φ25钢筋组成,焊接于钢管锚杆上。为稳妥起见,在 钢板桩墙五个转角上另用槽钢或角钢做角撑。 ⑸、钢板桩拔除: 土建工程完毕后即进行钢板桩的拔除。由于基坑较大,无法 太靠近基坑操作,故须采用较大型的吊车与振动锤配合来进行钢 板桩的拔除,即利用振动锤产生的强迫振动扰动土质,破坏钢板 桩周围土的粘聚力以克服拔桩阻力,依靠附加起吊车的作用将桩 拔除。 钢板桩拔除后留下的桩孔,必须即时做回填处理,回填一般用 挤密法或填入法,所用材料为中砂。 第四节基坑监测措施 一、基准网的建立 为了科学地预测基坑支护的稳定和周边环境的变化,及时预报和提供准确可靠的变形数据,因此建立基坑支护施工变形与沉降观测网,定期进行变形沉降观测。 二、基坑支护变形观测 (1)基坑支护水平位移观测

污水一体化提升泵站钢板桩深基坑支护方案样本

淮安市主城区污水处理一体化污水提升泵站 深 基 坑 施 工 方 案

江苏北方路桥工程有限公司 淮安市主城区污水处理一体化污水提升泵站 深基坑施工方案 第一章工程概况 一、工程概述 宾馆北大沟等四个排水口截污工程: 采用D 企口钢筋砼管( 离心Ⅱ) 20M、 D1200承插式钢筋砼管( 离心Ⅱ) 14M、 D1000承插式钢筋砼管( 离心Ⅱ) 2M、 D600承插式钢筋砼管( 离心Ⅱ) 32M、 D300承插式钢筋砼管( 离心Ⅱ) 14M、 De355给水实用实壁管50M、 De280给水实用实壁管36M、 De225给水实用实壁管180M、检查井3座、截流井1座、一体化泵站3座、挡墙36M。 第二章支护、支撑系统的结构设计 一、支护、支撑结构选型 钻探资料表明, 工程场地土层分布较为杂乱。根据土层岩性、成因、时代、分布、埋藏条件, 结合物理力学指标, 将场地20.0m深度范围内土层分为4个工程地质层, 自上而下分层描述如下: 1-1层: 杂填土( Q4ml) , 层底标高10.30~13.60m。 1-2层: 素填土( Q4ml) 。主要为灰黄色或暗黄色粉土或粉质粘土, 夹建筑垃圾。层厚1.10~2.80m, 层底标高8.88~11.90m。

2层: 粉土( Q4al) , 夹粉质粘土薄层。暗黄色、灰黄色, 湿, 中密状, 摇震反应迅速, 无光泽, 干强度及韧性低。层厚4.10~6.30m, 层底标高2.88~6.20m。 3层: 粉土( Q4al) 。暗黄色、灰黄色, 湿, 中密~密实状, 摇震反应迅速, 无光泽, 干强度及韧性低。层厚2.10~11.60m, 层底标高-6.32m。 4层: 粗砂( Q3al) 。黄色、灰黄色, 湿, 中密~密实状。主要成份为长石和石英, 级配较差。最大孔深20.0m未钻穿该层。 ( 一) 基坑支护形式 1、南昌路排口基坑支护方式 本地段基坑深度为6.5米, 采用以下方式: 先放坡开挖6m*6m*1.5基坑, 采用9米长Ⅳ型拉森钢板桩加二道内支撑进行基坑支护, 形成4.5m*4.5m的基坑支护, 钢板桩之间采用HW400*400围檩进行连接, HW400*400的H型钢进行内支撑。第一道支撑距基坑底1000㎜, 第二道支撑距第一道支撑2500㎜。

基坑支护专项方案 (修复的)

第一部分基坑支护专项施工方案 第1章、工程概况 第2章概述 §1、工程地型水文地质情况及支护方式 地形、地貌及周边情况 本工程场地地位于西咸新区丰西新城李家庄村,沉积地层为粘性土为主。场地施工范围内周围无污水管、给水管等地下管线。施工范围内无线塔及电杆,基坑开挖边线距原有建筑物、管线道路距离均超过10m。 基坑支护方式 土壤主要为粉质粘土,基坑开挖采用挖掘机整体大开挖,分层进行,基坑支护采用土钉墙随开挖层,分层支护。 第3章、土钉支护施工方案 §1、设计计算依据 1、《建筑基坑工程技术规范》(JGJ120-2012) 2、《混凝土结构设计规范、》(GB50010-2002) 3、《基坑土钉支护技术规程》(CECS96:97) 5、《深基坑支护设计与施工》(中国建筑工业出版社)

§2、地质情况及采用参数 1.杂填土:h1=1.00mc1=5.0kPaΦ1=10.0°、γ1=18kN/m3 2.粉质粘土:h2=2.50mc2=18.3kPa 、Φ2=12.00°、γ2=19.0kN/m3 3.粉质粘土:h3=1.50mc3=17.9kPa 、Φ3=11.20°、γ3=19.1kN/m3 3.设定地面超载、q=15kPa §3、土钉设计计算遵循原则 1.只考虑土钉的受拉作用; 2.土钉的尺寸应满足设计内力的要求,同时应满足支护内部整体稳定性的需要。 §4、土钉支护各组成部分尺寸及参数的选取 根据《建筑基坑工程技术规范》(YB9258-97)及《建筑基坑支护技术规程》(JGJ120-99)的有关规定,结合边坡特点,初步选取参数如下: 1.土钉层数、n=3 d=10cm 2.锚固体孔径、 3.锚固体水平间距、S h=2.00m、,纵向间距、S v=1.50m 4.土钉钻孔的向下倾角、θ=10° 5.边坡按1:0.34放坡,则坡角、β=71° §5、土钉支护设计计算书 一、工程概况 基坑开挖深度为6m,基坑坡角为71 ,采用土钉墙作围护结构,共设3道土钉。计算时考虑地面超载15kPa。 ----------------------------------------------------------------------

基坑钢板桩支护方案(12m深)

目录 一、工程概况及编制说明 (1) 二、编制依据 (1) 三、工程地质条件 (2) 四、施工组织机构 (2) 1、岗位人员配备情况 (2) 2、组织机构图 (3) 五、施工方案 (4) 1、基坑开挖 (4) 2、基坑降水排水 (5) 3、钢板桩施工 (5) 4、钢板桩检算书 (6) 5、应急措施 (7) 6、主要投入机具及材料 (8) 六、施工工期 (9) 七、质量保证措施 (9) 八、安全施工措施 (10) 九、文明施工措施 (11)

基坑开挖及支护方案 一、工程概况及编制说明 该桥为跨越汾河而设,位于下兰村与柴村之间,平行于既有太古岚桥南侧,两桥顺桥方向桥轴线间距为29.6米,新建桥中心里程为TLDK5+305.42,桥长1067.54。为三线桥,由南至北分别为西南环左线、太岚线、预留太岚二线。该桥孔跨布置比既有太古岚线桥适当延孔,其中小里程侧比既有太古岚桥延孔3-32m+1-20m+2-32m+1-24m,大里程延孔3-32m。 本桥承台设计尺寸为顺桥方向宽9.1m,横桥方向长度为15.9m,承台厚度为2.5m,加台厚度为2.0m。除17#~19#墩埋深较深外,其余承台埋深均不大。即17#~19#墩承台基坑开挖深度在8.6m~9.4m之间,其余承台基坑开挖深度均在6.0m以内。 由于承台基坑开挖深度及地质情况不好,按照开挖坡度要求放样,上口开挖边线离既有桥基础不足3m,且去太原工务段、路局档案室、设计院对既有桥资料了解,三方全无既有桥基础资料,对既有桥基础结构不明确。故基坑开挖为挡护既有太古岚桥基础外侧原表土塌陷,防止土体逐渐坍塌造成既有桥基础外漏,影响既有有桥承载力,故设置木桩、钢板桩支护调整开挖边坡,以达到围护挡土的目的,保证基坑安全,从而消除放坡开挖对北侧既有太古岚桥基础的影响。 二、编制依据 1、铁道第三勘察设计院提供的一跨汾河三线特大桥工程施工图。 2、《现行铁路工程建设标准规范目录》文件中相关的规范、标准、规程、规则。

排水工程钢板桩支护方案

天津国家会展中心基础设施海沽道道路及配套工程一合同 (辛柴路-东文南路段) 排水工程钢板桩支护 施工方案 编制: 审核: 审批: 天津第二市政公路工程有限公司 国家会展中心基础设施海沽道道路及配套工程(辛柴路-东文南路段)项目部 2014年6月6日

钢板桩支护方案 1.1施工思路 根据现场实际情况,我标段计划在k9+695-k9+735北侧(WN11-WN12)段进行管槽开挖试验段,该试验段分上下两部分进行施工,上部分按1:1放坡卸载,卸载1.0m ,下部分采用钢板桩支撑直槽开挖,采用8m长钢板桩,钢板桩下端插入土中深度 4.5m,基坑两侧钢板桩各设置一道工字刚形式的腰梁,距离桩顶0.7m,水平横支撑采用管径300mm钢管,间距4m,钢板桩支护槽宽:W=D+2t+1.5,(其中D为管径,t为壁厚) 水平横支撑逐根加设焊接,与钢板桩焊接牢固。 钢板桩支护平面图如下: 污水管道钢板桩支护横断面示意图

顺水桩I40b围凛 1.2钢板桩支护施工方案 1、钢板桩选择 钢板桩及腰梁选用40#b工字钢,具体尺寸:腰高400mm,腿宽144mm,腰厚12.5mm,桩长8m,要求钢板桩无穿孔,修边调直后方可使用。 2、施工准备 施工前明确沿线地下管线及障碍物,做出记录,在施工时明确各个障碍物的位置、深度,并做出准确标识。根据施工图及现场勘察资料,做好施工放线,施工放线包括槽沟两侧钢板桩中心线、污水管道中心线,采用全站仪准确放出各井中心点坐标,以井点为中心每边各量出的支护桩中线。 钢板桩支护前,道路路基范围内土体已进行了整体卸载,卸载深度为1.0m。据设计图纸及有关说明和工程地质资料,减载后土层为粉质黏土层。 3、钢板桩检验、吊装、堆放 (1)钢板桩检验 对钢板桩,一般有材质和外观检验,以便对不合要求的钢板桩进行矫正,以减少打桩过程中的困难。外观检验包括表面缺陷、长度、宽度、厚度、高度、端部矩形比、平直度等项内容。若钢板桩有严重锈蚀,应测量其实际断面厚度。原则上要对全部钢板桩进行外观检查。 (2)钢板桩吊装

基坑支护安全专项施工方案编制要点

基坑支护安全专项施工方案编制要点 一、工程概况 (一)基坑所处的地段,周边的环境。 (二)四周市政道路、管、沟、电力电缆和通信光缆等情况。 (三)基础类型、基坑边坡支护形式、基坑开挖深度、降排水条件、施工季节、支护结构使用期限及其他要求。 二、编制依据 相关法律、法规、规范性文件、标准、规范及图纸(国标图集)、施工组织设计等。 三、工程地质情况及现场环境 (一)施工区域内建筑基坑的工程地质勘察报告,要包含土的常规物理试验指标,土的固结块剪内摩擦角φ、内聚力c、渗透系数K等数据。 (二)施工区域内及邻近地区地下水情况。 (三)场地内和邻近地区地下管道、管线图和有关资料,如位置、深度、直径、构造及埋设年份等。 (四)邻近的原有建筑、构筑物的结构类型、层数、基础类型、埋深、基础荷载及上部结构现状,如有裂缝、倾斜等情况,需作标记、拍片或绘图,形成原始资料文件。 (五)基坑四周道路的距离、堆放物及车辆载重情况。 四、基坑支护设计 依据《建筑基坑支护技术规程》JGJ 120―2012、工程地质勘察报告进行支护方案选择及设计,内容有: (一)设计原则(3.1.1、3.1.3、3.1.4、3.1.5、3.1.6条)。 (二)支护结构选型(3.3.1、3.3.2、3.3.3条)。 (三)荷载标准(3.4、3.5条)。 (四)质量检测(3.6条)。 五、支护施工工序及施工方法 根据选择的支护方案和支护设计,安排支护施工工序及施工方法。 如采用挡土板桩,施工顺序: 建筑工程定位→板桩墙定位→安装导向围檩→沉打板桩→拆除导向围檩→安装拉锚或支撑装置→挖土(视基础深度,确定分层开挖厚度和相应支护设施)→基础施工→填土→拆除拉锚

污水管网施工方案

排污管道工程施工方案 一)基坑土方开挖: 1、土方开挖必须在旧路面拆除后方可进行开挖。 2、开挖时要控制好基础坑底的标高,遇到地下水时利用集水井集水,并用担水泵抽干。 3、沟槽开挖时需要支撑开挖时,挖土应与支撑互相配合,以免槽壁失稳导致坍塌,且开挖时,机械不能进入未设支撑的区域内。 4、基坑土方开挖注意事项: ①、要注意防止基坑内的弹性隆起:基坑开挖过程中,随着土的挖除,下层土因逐渐制载而有可能回弹,尤其在基坑挖至设计标高后,如搁臵时间过久,回弹将更为显著。 对深基坑开挖后的土体回弹,应有适当的估计,如在勘察阶段,土样的压缩试验中应补充卸荷弹性试验等。还可以采取结构措施,在基底设臵桩基等。 ②、施工中减少基坑弹性隆起的一个有效方法是把土体中有效应力的改变降低到最少。方法是尽快施工管道和基坑土方回填,利用管道的重量来代替被挖去的土体的重量。 5、土方开挖安全措施: ①挖土应分层进行,合理放坡,防止塌方、溜坡等造成机械倾翻、淹埋等事故。开挖过程中,需设专人指挥,严禁机械在陡坡上转弯。 ②多台勾机同时作业,其作业间距应大于10m,勾机离开挖处至少不少于1.5m,以防造成翻车。

③土方开挖过程中,严格人、机分开作业,在机械开挖时,施工人员不下到基坑底处,人工清理基坑时,机械远离开挖面处,防止机械的振动造成土方塌方。 ④施工人员必须戴好安全帽,并使用相应的劳动保护产品,施工过程中,需设专人在地面上进行安全观察,发现不安全苗头,立即通知基坑处作业人员马上离开基坑上回地面。 二)基础垫层的施工: 1、当基坑土方开挖至设计标高面10cm处时,采用人工进行清平基底处理,当遇软土层时,需作软地基处理,采用换土方式,将软土层清走再回填以实土,施工时严格控制基底面标高。 2、当基坑挖至设计深度后,需在基底取土样进行土层检测,在确定地基承载力不小于100Kpa时,才能进行基础垫层的施工。 3、基底清理好后,先铺设15cm厚的碎砂石垫层,采用机械回填,人工散平,然后冲水夯实,夯实采用蛙式夯土机,使之密实度达至93%。 4、因为垫层面的标高同时也是管底标高,在垫层砂达到设计的密实度后,再用测量仪对垫层面的标高进行复测,并按设计要求进行调整。 三)管道的安装: (一)下管: 1、φ400以下管采用挖掘机直接吊装。 2、吊装时机械应沿沟槽开行距间隔1m距离,以避免基坑壁坍塌,

钢板桩支护及基坑支护方案

目录 第一章、工程概况 0 一、结构简介 0 二、周边环境及管线概况 0 三、工程地质概要 0 四、基坑围护方案 (2) 五、编写依据及引用技术标准 (4) 第二章、施工总体部署 (5) 一、施工组织 (5) 第三章、钢板桩施工方案 (8) 一、钢板桩的检验、吊装、堆放 (8) 二、钢板桩施打方法 (8) 第四章、土方开挖施工方案 (10) 一、施工前的准备 (10) 二、开挖路线 (10) 三、管线及电线杆保护 (10) 四、开挖方案 (10) 五、注意事项 (11) 第五章、钢板桩拔除施工方案 (12) 第六章、排降水施工方案 (13) 一、排水方案 (13) 二、井点降水方案 (13) 三、轻型井点降水施工方法 (14) 第七章、监测施工方案 (17) 一、基槽支护变形观测 (17) 二、观测方法 (17) 三、注意事项 (17) 第八章、环境保护针对性措施 (18) 一、文明施工、环境保护总则及目标 (18) 二、文明施工、环境保护总体措施 (18) 三、文明施工、环境保护具体措施 (18) 第九章、安全保证措施 (21) 一、安全、消防管理目标 (21) 二、安全、消防保证体系 (21) 三、安全、消防总体措施 (21) 四、安全施工专项方案 (22) 五、保卫安全专项方案 (23) 六、急救 (24) 第十章、应急救援预案 (25) 一、应急小组组织构架 (25) 二、应急预案内部救援队伍和物资 (26) 三、应急预案启动流程 (27) 四、应急抢险、救援措施 (27) 五、雨季施工安全措施 (28)

第一章、工程概况 一、结构简介 (一)一般概况 1、建筑名称“晋江市内坑双溪外溪截污工程” 2、建筑场所工程场地位于晋江市内坑镇,拟建场地位于内坑双溪外溪西侧,沿线地貌主要以冲洪积平原地貌为主,地形平坦,整体地势呈西南高东北低,起伏不大。拟建管道总长约3.682km,起止桩号为K0+000~K3+681.187。自然地面标高为10.87~16.40m,管底设计标高为8.50~12.63m,管道埋深为3.0m~5.0m。 3、主要用途城市三级道路 4、建设单位晋江市市政园林局 5、监理单位福建光正工程项目管理有限公司 6、勘查单位福建岩土工程勘察研究院 7、围护设计单位中国市政工程中南设计研究总院有限公司 8、施工单位福建省中大工程建设有限公司 9、监督单位晋江市建设工程质量监督站 (二)结构和基坑概况 根据设计提供的污水管道沟槽开挖支护断面图,拟建晋江市内坑双溪外溪截污工程污水管道沟槽开挖深度5.204米,钢板桩长度8米,嵌入深度2.8米。二、周边环境及管线概况 沟槽周边部分地段已有建筑物且距离较近,沿线局部有电网线、通信线。三、工程地质概要 根据本工程岩土工程勘察报告,本场地的地质条件如下: (一)地形地貌及场地条件 拟建场地位于晋江市双溪外溪西部,整体地势呈西南高东北低,沿线地貌以冲洪积平原地貌为主,呈地形发育平缓,地貌形态呈宽广平坦。除了K0+600~K2+500段居民、厂房较为密集,其余地段均零星分布稻田、菜地、池塘等。

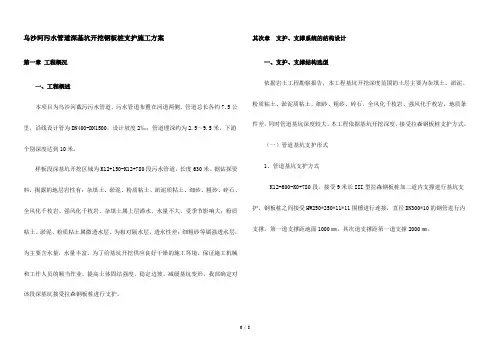

管道深基坑开挖钢板桩

污水管道深基坑开挖钢板桩支护施工专家论证方案 第一章工程概况 一、工程概述 本项目起点位于与XX路交叉点处,向南延伸至XX,终点位于与XX交叉口上。本工程南侧规划污水提升泵站设计规模为9万m3/d,总变化系数为1.3,则污水管道及污水泵站的设计流量为1.35m3/s。污水管道布置于道路东侧非机动车道下,距离道路中心线1.5米。沿线设计管为DN400-DN1200.设计坡度0.1%-2.31%。 深基坑开挖区域为K0+000-K1+799.913段污水管道,长度1799.913米。根据地质勘查报告资料显示,该段土质为素填土、杂填土、耕植土、粉质粘土、淤泥、中砂、粉质粘土和残积粘性土层。素填土、杂填土、耕植土地下属上层滞水,水量不大,受季节影响大;粉质粘土、淤泥、粉质粘土属微透

水层、为相对隔水层,透水性差;中砂属强透水层,为主要含水量,水量丰富。为了给基坑开挖提供良好干燥的施工坏境,保证施工机械和工作人员的顺利作业,提高土体固结强度,稳定边坡、减缓基坑变形,我部决定对该段深基坑采用拉森钢板桩进行支护。 第二章支护、支撑系统的结构设计 一、支护、支撑结构选型 根据岩土工程勘察报告,本工程基坑开挖深度范围的土层主要为素填土、杂填土、耕植土、粉质粘土、淤泥、中砂、粉质粘土和残积粘性土层,地质条件差,同时管道基坑深度较大。本工程根据基坑开挖深度,采用拉森钢板桩支护方式。 (一)管道基坑支护形式 1、管道基坑支护方式 ①K0+000-K0+700段,离围墙较近,西侧采用9米槽钢支护,设有350*350

的H型钢腰梁;K0+700-K1+470段(K0+950-K0+970除外)西侧采用先按挖1米后,打9米槽钢支护,设350*350的H型钢腰梁。 ②K0+950-K0+970、K1+470-K1+799.411段,采用9米长III型拉森钢板桩加二道内支撑进行基坑支护,钢板桩之间采用HW250*250*11*11围檩进行连接,直径DN300*10的钢管进行内支撑。第一道支撑距地面1000㎜,第二道支撑距第二道支撑2000㎜。

深基坑(槽)支护专项施工方案

福州市浮村污水处理厂厂外管网工程FG-02标段(西园路、西凤路) 深 基 坑 (槽) 支 护 专 项 施 工 方 案 编制人: 审核人: 2010年07月

目录 一、工程概况: (3) 二、现场施工组织机构及劳动力组合 (4) 三、施工方案 (6) 1、测量放线 (6) 2、深井井管降水施工 (6) 3、沟槽开挖 (7) 4、管道基础处理 (10) 5、管道铺设 (10) 6、窨井施工 (11) 7、闭水试验 (11) 8、沟槽回填 (11) 四、安全保证措施 (12) 五、安全应急预案 (13)

第一章工程概况 一、工程概况: 本工程为福州市浮村污水处理厂厂外管网工程FG-02标段,施工地点位于福州市西园路及西凤路。主要内容为污水管道铺设,检查井砌筑,过河倒虹管施工。根据本工程管道设计,基槽开挖深度在2.514m 至4.750m。本工程重难点工程为IV-I10~ IV-I 17段管道DN1000管径施工,开挖深度在4.041-4.750m之间,为确保工程质量及施工安全,我单位计划基槽采取采用分台阶大开挖施工,按照规范放坡的方法进行。具体采用工艺流程见下图:

第二章现场施工组织机构及劳动力组合 一、施工组织机构 1、根据本工程特点,组建工程项目经理部实行项目法管理,负责工程施工的组织实施。 在项目的组织机构上,将设项目经理一名,项目技术人员一名,下设3个施工班组,其中开槽埋管2个班组,道路1个班组, 施工排水围堰1个班组。在管理上科学施工,强化指挥;在施工组织落实上,采取一切科学有力的措施,确保本工程安全、优质、按期完成。 项目部组成人员配备

排水管道工程施工方案

目录 第一章工程概况 (1) 第二章编制依据 (2) 第三章施工部署 (5) 第四章主要施工方法 (7) 第五章质量保证措施 (22) 第六章安全、文明施工保证措施 (23)

第一章工程概况 工程名称:万新大道(四涌至九涌、十一涌至十四涌)工程施工总承包(标段一)建设地点:广州市南沙区万顷沙镇 建设单位:广州市南沙区基本建设办公室 代建单位:广州市广园市政建设有限公司 监理单位:广州市市政工程监理有限公司 设计单位:广州市市政工程设计研究总院 施工单位:广州市第三建筑工程有限公司 万新大道为万顷沙镇区内的城市主干道,为万顷沙镇区南北向的主要干道之一,北起万顷沙三涌以北,连接凤凰大道以汽配工业园3号路交点作为起点,由西北往东南方向延伸,本标段全长约1.22公里;规划宽度为60米,设计速度为60Km/h,标准段双向6车道,起点里程K1+220,止点里程为K2+440。 1、雨水管道设计: 由于道路宽度为60米,需要在道路上新建雨水管道。本工程设计在道路两侧各新建DN500~DN2000雨水管道。 雨水主管:管径DN500~2000;雨水支管:d300;雨水接户管为DN500。 2、污水管道设计: 本工程沿道路西南侧新建DN400~DN1200污水管道。 污水主管:管径DN800~1200;污水接户管DN400~DN500。 3、管材: 雨、污水管:管径

钢板桩基坑支护方案

保利中辰大厦一、二期 核心筒基坑支护专项方案 (悬臂式钢板桩) 建设单位:佛山市保利恒信房地产有限公司施工单位:广州富利建筑安装有限公司 编制人: 编制日期:

目录 一、编制依据 (1) 二、工程概况 (1) 三、地质条件 (1) 四.悬臂式板桩和板桩稳定性计算书 (2) 五.悬臂式钢板桩施工技术措施 (7) 六、安全文明施工措施 (9)

第一节、编制依据 本方案主要依据施工图纸及以下规范及参考文献编制: 《建筑基坑工程技术规范》(YB9258-97),《建筑基坑支护技术规程》(JGJ120-99),《建筑软弱地基基础设计规范》(DBJ10-89)。 第二节、工程概况 本项目之地块位于广东省佛山市顺德区大良新城区新城区彩虹路与国泰路交汇处2#地块,工程规模:共2栋高层及附属裙房,其中1#楼为公寓,共30层,楼高97.8米;2#楼为办公楼,共24层,楼高99.9米;整体地下室三层,标高为-14.4米。总建筑面积约11万平方米。 本工程由佛山市保利恒信房地产有限公司投资建设,广东省设计研究院设计,佛山禅建监理有限公司监理,广州富利建筑安装工程有限公司组织施工。 地下室电梯井开挖深度最深的为1#塔楼1/9~1/10-1/12~1/13轴交1/B 之间的电梯井基坑,基坑深度3.7米,长度16.2米,宽度15.5米。为确保基坑的施工安全拟采用钢板桩支护。现以1#塔楼最深的基坑进行验算,其他各栋的电梯井基坑均参照此方案施工。 第三节、地质条件 根据附近 Z2K28钻勘资料显示,电梯井基坑开挖深度3.0米,开挖面均位于淤泥、粉细沙层中,水位在-1.19~3.14米之间。开挖深度内的土质情况如下:

污水管网工程钢板桩支护专项施工方案

目录 第一章工程概况=============================================================4 一、工程概述=============================================================4 二、工程地质和水文地质===================================================4 三、施工场地条件=========================================================5 第二章支护、支撑系统的结构设计============================================6 一、支护、支撑结构选型===================================================6 二、本工程投入的拉森钢板桩的参数=========================================10 三、基坑监测要求=========================================================10 四、结构设计安全有效期===================================================11 五、深基坑支护计算书=====================================================11 第三章总体施工安排=======================================================11 第四章基坑支护施工工艺及施工程序=========================================12 一、钢板桩支护施工工艺及施工程序=========================================12 二、旋喷桩支护施工方案===================================================15 三、基坑施工质量检测=====================================================18 第五章基坑开挖及排水=====================================================18 一、基坑开挖=============================================================18 二、基坑排水措施=========================================================21 第六章施工进度安排=======================================================21 第七章施工平面图=========================================================21 一、施工现场平面管理措施=================================================21 二、施工平面图(见附页)=================================================22 第八章资源配置计划======================================================22 一、机械投入计划=========================================================23 第九章检测控制措施=======================================================25

基坑支护及土方专项施工方案知识交流

基坑支护及土方专项施工方案 一、工程概况 永隆国际服装城及永隆城市酒店工程位于江西省上饶市城区东北面带湖路片区,本工程C区地下一层为人防工程,地上12层,为 A、B两幢单体。本建筑物室内地面标高±0.000M相当于绝对标高 7.500M,本建筑物建筑面积为15073M2建筑占地面积为1041 M2。 该工程建筑平面为矩形,围护桩内基坑平面尺寸约为68m x 50m,占地面积约3400m2。基坑开挖深度11米左右。基坑围护采用φ800钻孔灌注桩结合两道钢筋砼内支撑挡土,排桩间穿插φ700素砼桩止水,桩间的中心距为1100mm(详见基坑围护方案)。基坑围护方案由杭州市勘测设计院设计。 二、工程地质条件 根据浙江泛华工程有限责任公司勘察院提供的地质勘察报告显示,自然地坪标高约为6.700米,±0.00相当于黄海标高8.250米,地下室挖土深度在12米左右,基坑围护按杭州市勘测设计研究院方案确定。 根据浙江泛华工程有限责任公司勘察院的勘察报告,我项目部在基坑开挖范围内共涉及八层土质,具体内容如下: ①-1 杂填土:灰、灰黄色,稍湿~湿,含较多的生活垃圾及建筑垃圾。 ①-2塘泥:灰色,饱和,有臭味,含较多的腐植物及有机物。 ②粉质粘土:灰黄、浅灰色,饱和,软塑~可塑状态,含氧化物 及云母片,局部为粉质粘土。 ③-1 砂质粉土:黄灰、浅灰色,饱和,稍密状态,含较多的云母片,

局部夹砂,有一定的层理性。 ③-2粉砂:灰色,饱和,稍密~中密状态,含云母片,局部夹砂质粉土。 ③-3粘质粉土:灰色,饱和,稍密状态,含云母片,局部夹淤泥质 粉质粘土层理发育。 ④淤泥质粘土:灰色,饱和,流塑,含有机质、腐植质,有臭味, 局部为淤泥质粘土。 ⑤粘土:灰色,饱和,软塑状态,含少量有机质。 详见本工程地质勘察报告。 三、基坑降水 根据本工程实际,基坑将采用围护桩间穿插素砼桩完全止水。基坑上部的地表水将在基坑四周设置300 X 300砖砌集水沟,基坑四周每边设置一个集水井排水。基坑内设置12只简易自渗管井,管井内放置潜水泵降排水(详见基护-9修),以减小坑底压力,保持坑底干燥。 四、土方开挖 1. 土方开挖遵循原则: (1)坚持在设计方案的指导下,根据工序(工况)发生的先后顺序进行施工,严格执行先支护后挖土的原则。 (2)坚持在监测数据的指导下,进行土方作业及其它施工作业。(3)坚持在施工组织设计指导下,进行土方开挖,坚定不移的执行安全第一的原则。 (4)坚持在施工组织设计指导下,减少挤土,对工程基桩的影响。(5)坚持在基坑支护方案指导下,严格按照分层分段开挖,支护

相关主题
文本预览
相关文档 最新文档
