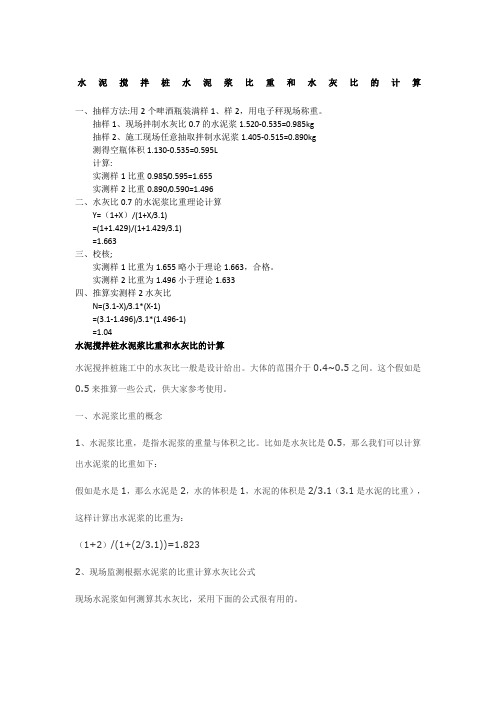

水泥搅拌桩施工中的水灰比一般是设计给出。大体的范围介于0.4~0.5之间。这个假如是0.5来推算一些公式，供大家参考使用。
一、水泥浆比重的概念
1、水泥浆比重，是指水泥浆的重量与体积之比。比如是水灰比是0.5，那么我们可以计算出水泥浆的比重如下：
假如是水是1，那么水泥是2，水的体积是1，水泥的体积是2/3.1（3.1是水泥的比重），
这样计算出水泥浆的比重为：
（1+2）/(1+(2/3.1))=1.823
2、现场监测根据水泥浆的比重计算水灰比公式
现场水泥浆如何测算其水灰比，采用下面的公式很有用的。
我们使用NB-1水泥浆比重仪测量水泥浆的比重，然后反算这种水泥浆的水灰比。假如现场测量的水泥浆的比重为x，设定水灰比为n，公式如下（推算过程略）：
n=（3.1-x）/（3.1*(X-1))
我们可以验证一下。我们假如测量的水泥浆的比重是1.823，那么计算水灰比就是：
1.277/
2.551=0.50 ,就是0.5了与前面计算是一致的。
好了，这个供大家参考。
给大家一个nb-1水泥浆比重计使用说明
一、用途：
NB-1型泥浆比重计是用于测定比重的仪器，其单位为克/立方厘米。
二、主要技术特性：
测量范围从0.96~3克/立方厘米，刻度分度值为0.01克/立方厘米，泥浆杯的容量为140立方厘米。
三、结构简要说明：
本型泥浆比重计是不等臂杠杆式仪器，它的主要部件，如图所示。
四、使用简要说明：
本泥浆比重计使用时，须将泥浆注入（3）泥浆杯内，齐平杯口为止，不要留有气泡，将杯盖（4）轻轻盖上，多余泥浆和空气即从杯盖中间小孔中排出，再将溢出的泥浆揩刷干净。然后把（1）杠杆的主刀口（2）放到底座（7）的主刀垫（8）上去，将砝码（6）缓缓移动，当水泡位于中央时，杠杆呈水平状态，砝码左侧所示刻度，即为泥浆比重。
如需测得泥浆比重2~3克/立方厘米范围时，需将平衡圆柱盖旋开（11），然后将平衡重锤（10）放入，旋上螺纹盖即可测得。（测量方法及步骤同上）仪器使用后应冲洗揩刷干净。
五、校验方法：
检验仪器是否准确，可在泥浆杯中注满蒸馏水，用同样方法测量所测得比重如为1，则表时比重计是准确的。如果测得结果不为1，则可将比重计的平衡圆柱盖拧开，增减圆柱内的金属颗粒，使所测量的比重为1即可。
六、外形尺寸：
本泥浆比重计所占体积为：500×100×100毫米
施工技术方案报审表 项目名称：承包单位： 水泥搅拌桩施工方案 编制： 审核：
编号： 二〇一〇年五月二十日 目录 7 8 9 10
一、工程概况 本标段位于平南县镇隆镇，工程起止桩号为K81+500—K91+850，主线长度：10.35km，平南连接线长度为2.98km，平面互通一座，平南服务区一个，路基土石方工程：总挖方量为万m3，总填方量为万m3，软基换填量为万m3。 本标段软基大部分为水田路段，由于长期受到水的浸泡，冲击层粘土呈现软塑饱和状态，形成软土地基，路基填筑后极易形成沉降或不均匀沉降过大，导致路基剪切、滑动破坏等现象，必须对其进行处理后方能填筑路基。本标段软基处理办法有：换填法（全换）、浅层换填法（部分换填）、水泥搅拌桩法等三种处理手段。 水泥搅拌桩适用于软土层较厚的路段，一般厚度大于3.5m以上，处理措施为：是通过专用搅拌机沿深度将水泥等固化剂与土体搅拌成直径Φ50cm水泥土桩，用以加固软土地基，桩端应穿过软弱土层并嵌入持力层不少于0.5m,持力层为硬塑状土层或全～中风化岩层。桩打完后按规范清表并平整场地后，再铺设砂砾垫层及1层土工格栅。 地质情况：软基路段多数因地下水丰富或排水不畅常形成饱和粘性土或淤泥类有机质软土。为河流堆积的Ⅰ～Ⅲ级阶地，地形较平坦，主要为第四系冲洪积粘土、砂质粘土、砂土类覆盖，一般厚5～15m，阶地上多为旱地、农田，种植水稻等农作物或蔬菜、水果等经济作物。 水文情况：本合同段所处地区河流较为发育，溪沟较为密集，属西江水系，西江上游之浔江呈东西方向横贯全区。沿线地表水系较为发育，河流、溪沟纵横交错，为地表水、地下水的排泄通道，施工取水方便。沿线河流、溪沟水量均较丰富，蜿蜒流经山涧沟谷和盆地，在低洼、开阔的山涧沟谷和盆地区域雨季常有洪涝灾害。本段所处区域气候温暖潮湿，雨量充沛，水文网发育，大气降水多以地表径流方式汇入河流、溪
水泥搅拌桩室配合比试验 5.0.1 室配合比试验，应包括水泥品种、水泥掺量和水灰比的确定，外加剂品种及掺量的确定，拌和土各龄期强度的试验等容。 5.0.2 室配合比试验应采用加固工程的地基土、拌和用水和工程拟采用的水泥和外加剂进行。 5.0.3 根据软土含水率的不同和拌和土搅拌的难易程度，水泥浆的水灰比可取0.7～1.3。 5.0.4 根据拌和土强度的要求，水泥用量宜取150～200kg／m3。 5.0.5 拌和土试验龄期可取14d、28d、60d、90d、120d和150d并应绘制拌和土龄期与强度的关系曲线。 5.0.6 试件的成型应按下列程序进行： （1）取适量加固工程区各土层的土样，分别搅拌、揉搓均匀； （2）按选定的水灰比和外加剂掺量，制成水泥浆，搅拌均匀； （3）根据选定的配合比，将土样与水泥浆混合，使用专用的搅拌机进行搅拌； （4）将搅拌均匀的拌和土装入￠5cmX10cm的圆柱形试模中，使用专用的振动台振动密实成型。 5.0.7 拌和土试件应在成型后1～2D拆模，拆模后应立即将拌和土试件放入养护室进行潮湿养护，养护室温度应控制在90％以上。 5.0.8 当搅和土试件养护到规定的龄期时，应进行无侧限抗压强度试验，试验方法见附录A。 水泥搅拌桩材料 7.1.1 水下深层水泥搅拌法加固软土地基采用的水泥品种的选择应符合下列规定。 7.1.1.1 水泥可选用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥，必要时也可选用其它品种水泥。有条件时应选用缓凝水泥，水泥质量均应符合国家现行标准的有关规定。 7.1.1.2 365JT施工前应进行水泥与加固区各层土的室搅拌试验，验证拟用水泥品种对工程土质的匹配性并进行365JT技术经济比较。 7.1.2 水泥浆的外加剂应符合下列规定。 7.1.2.1 当工程采用非缓凝型水泥时，水泥浆中宜掺入型外加剂，其品种和用量应通过试验确定。外加剂的质量应符合现行国家标准《混凝土外加剂》（GB 8076）和现行行业标准《混凝土外加剂》（JC 473～JC 476）的有关规定。 7.1.2.2 选用的外加剂应质量稳定，并应附有产品质量检验合格证等技术文件。 7.1.3 拌和用水可采用工程所在地的海水或淡水，并应对拌和用水进行有机物含量、pH值、混浊度和水温等物理化学检验。 摘自《水下深层水泥搅拌法加固软土地基技术规程》（JTJ／T 259—2004）P5、P28 水泥土搅拌法处理软土的固化剂宜选用强度等级为32.5级以上的普通硅酸盐水泥。水泥的掺量除块状加固时宜为被加固土质量的7％~12％外，其余宜为12％~20％。湿法的水泥浆水灰比可选用0.45~0.55。 水泥用量=桩长*桩的设计截面积*土的密度*掺量系数（一般取15%
1 总则 1.0.1 为确保水泥土工程的施工质量，统一水泥土配合比设计方法，满足设计和施工要求，使之达到技术可靠，经济适用，科学配置，特制定本规程。 1.0.2 本规程适用于采用水泥作为固化剂加固软弱土的水泥土配合比设计。 1.0.3 水泥土配合比设计的任务是根据土样情况，结合水泥、水源、外加剂、掺合料的各项参数指标计算各材料的用量，并经试验室试配、调整后确定每立方米水泥土各材料的用量。 1.0.4 在进行水泥土配合比设计时，除应遵守本规程的规定外，还应符合国家现行相关标准的规定。 2 术语、符号 2.1 术 语 2.1.1 水泥土 Soil mixed with cement 待加固的软弱土中注入水泥浆（或水泥干粉）并经搅拌处理后形成的拌合物。 2.1.2 水泥掺入比 Ratio of cement usage to soil 掺入的水泥质量与湿土的质量比值，以百分数表示。 2.1.3 无侧限抗压强度 Unconfined compressive strength 试件在无侧向压力的条件下，抵抗轴向压力的极限强度。 2.1.4 水灰比 Ratio of water to cement 用于拌合湿土的水泥浆中水与水泥的质量比。 2.1.5 水泥土配合比设计 Mixed proportion design for soil mixed with cement 根据土样、水泥等原材料情况，在试验室内进行计算、试配、调整、确定每立方米水泥土各材料用量的全过程。 2.1.6 水泥土含水率 Rate of water content in soil mixed with cement 在水泥土中水的质量与拌合物干质量的比值，以百分数表示。 2.2 符 号 0,cs f ——水泥土试配强度（MPa ） d cs f 90,——水泥土90d 无侧限抗压强度设计值（MPa ） σ ——施工水平（包括施工机械，人员操作及管理等）系数 α ——水泥掺入比
工程量的计算(加固时整幅打桩，止水时套接一孔)： 定额的工程量计算规则是按桩径截面积乘以桩长，采用多轴施工搅拌桩的工程量计算关键在于桩截面积的确定，仍采用“桩径截面积”则不可行，应该扣除桩径截面一次形成的重叠部位面积，如下图为三轴搅拌桩，一次成活三个桩径断面，应扣除两个部位的重叠面积。 设桩径为850mm，桩轴（圆心）矩为600mm，则每次成活桩截面积S为三个圆面积扣减4个重叠的弓形面积，计算方式为： 原面积： S1=（0.85/2）2×3.1416×3=1.7024m2 圆心角： θ=2×acos(0.3/0.425)=90.1983° 一个扇形面积：S2=（0.85/2）2×3.1416×90.1983/360=0.1423 m2三角形面积： S3=(0.4252-0.32)1/2×2×0.3/2=0.0903 m2 一个弓形面积: S4=S2-S3=0.1423-0.0903=0.052 m2 每次成活桩截面积: S=S1-4×S4=1.7024-0.052*4=1.495m2 套接一孔： 每幅桩平均断面积 为(1.4944+1.7024/3)/2=1.031m2
设桩径为650mm，桩轴（圆心）矩为450mm，则每次成活桩截面积S为三个圆面积扣减4个重叠的弓形面积，计算方式为： 原面积： S1=（0.65/2）2×3.1416×3=0.9955m2 圆心角： θ=2×acos(0.225/0.325)=92.3738° 一个扇形面积：S2=（0.65/2）2×3.1416×92.3738/360=0.085 m2三角形面积： S3=(0.3252-0.2252)1/2×2×0.3/2=0.0528 m2 一个弓形面积: S4=S2-S3=0.085-0.0528=0.0322 m2 每次成活桩截面积: S=S1-4×S4=0.9955-0.0322*4=0.8667m2 套接一孔： 每幅桩平均断面积 为： （0.9955+0.3318-0.0322*4）/2＝0.599m2
水泥搅拌桩施工中的水灰比一般是设计给出。大体的范围介于0.4～0.5之间。这个假如是0.5来推算一些公式，供大家参考使用。 一、水泥浆比重的概念 1、水泥浆比重，是指水泥浆的重量与体积之比。比如是水灰比是0.5，那么我们可以计算出水泥浆的比重如下： 假如是水是1，那么水泥是2，水的体积是1，水泥的体积是2/3.1（3.1是水泥的比重）， 这样计算出水泥浆的比重为： （1 2）/(1 (2/3.1))=1.823 2、现场监测根据水泥浆的比重计算水灰比公式 现场水泥浆如何测算其水灰比，采用下面的公式很有用的。 我们使用NB-1水泥浆比重仪测量水泥浆的比重，然后反算这种水泥浆的水灰比。假如现场测量的水泥浆的比重为 x，设定水灰比为n，公式如下（推算过程略）： n=（3.1-x）/（3.1*(X-1)) 我们可以验证一下。我们假如测量的水泥浆的比重是1.823，那么计算水灰比就是： 1.277/ 2.551=0.50 ,就是0.5了与前面计算是一致的。 好了，这个供大家参考。 给大家一个nb-1水泥浆比重计使用说明 一、用途： NB-1型泥浆比重计是用于测定比重的仪器，其单位为克/立方厘米。 二、主要技术特性： 测量范围从0.96～3克/立方厘米，刻度分度值为0.01克/立方厘米，泥浆杯的容量为140立方厘米。
三、结构简要说明： 本型泥浆比重计是不等臂杠杆式仪器，它的主要部件，如图所示。 四、使用简要说明： 本泥浆比重计使用时，须将泥浆注入（3）泥浆杯内，齐平杯口为止，不要留有气泡，将杯盖（4）轻轻盖上，多余泥浆和空气即从杯盖中间小孔中排出，再将溢出的泥浆揩刷干净。然后把（1）杠杆的主刀口（2）放到底座（7）的主刀垫（8）上去，将砝码（6）缓缓移动，当水泡位于中央时，杠杆呈水平状态，砝码左侧所示刻度，即为泥浆比重。 如需测得泥浆比重2～3克/立方厘米范围时，需将平衡圆柱盖旋开（11），然后将平衡重锤（10）放入，旋上螺纹盖即可测得。（测量方法及步骤同上）仪器使用后应冲洗揩刷干净。 五、校验方法： 检验仪器是否准确，可在泥浆杯中注满蒸馏水，用同样方法测量所测得比重如为1，则表时比重计是准确的。如果测得结果不为1，则可将比重计的平衡圆柱盖拧开，增减圆柱内的金属颗粒，使所测量的比重为1即可。 六、外形尺寸： 本泥浆比重计所占体积为：500×100×100毫米
水泥浆比重：ρ 水灰比：n, n=m1/m2 水体积m1,水泥体积m2 ρ=（m1+m2）/(m1/1+m2/3.1) ρ(m1+m2/3.1)=m1+m2 (ρ-1)*m1+(ρ/3.1-1)m2=0 m1/m2=3.1-ρ/3.1(ρ-1) 即：n=3.1-ρ/3.1(ρ-1)
1、挖坑灌砂法 挖坑灌砂法是检测压实度最常用的试验方法之一，本方法适用于在现场测定基层（或者底基层）、砂石路面以及路基土的各种材料压实层的密度和压实度。方法与步骤：1）准备试验仪器。 2）标定筒下部圆锥体内砂的质量。 3）标定量砂的单位质量。 4）选一块平坦表面，并清扫干净，其面积不得小于基板的面积。 5）将基板放在平坦的表面上，当表面的粗糙度较大时，要考虑粗糙表面砂的质量。 6）沿基板孔凿洞，并将洞内所材料取出称重。 7）灌砂：打开灌砂筒的开关，让砂流入试坑内，砂不流时，关闭开关，并称取灌砂筒内剩余砂的质量。 8）计算试坑内砂的质量。 9）测定试样的含水量。 10）计算试坑内材料的湿密度、干密度以及压实度。 2、核子密度仪法 本方法适用于现场用核子密度仪以散射法或者直射法测定路基或者路面材料的密度和含水率，并计算压实度。本方法可以检测土壤、碎石、土石混合物、沥青混合料和非硬化水泥混凝土等材料。打洞后用直接透视法测定，测定层厚度不超过20cm。也可测定路面材料的密实度和含水量。 3、环刀法 本方法适用于测定细粒土及无机结合料稳定细粒土的密度。 4、钻芯法 本方法适用于检测从压实的沥青路面上钻取的沥青混合料芯样试件的密度，以评定沥青路面的施工压实度。 5、无核密度仪法 本方法适用于现场快速测定沥青路面各层沥青混合料的密度并计算施工压实度。 6、智能压实质量检测仪—ICCC 智能压实质量检测仪—ICCC检测仪是集传感技术、嵌入式系统、计算机技术于一身的新一代车载式压实质量控制仪。配备了24位高精数据转换、三轴一体加速度传感器，处理能力强大的嵌入式电脑，在精度与稳定性较同类产品都有了本质的提升。该仪器实现了对压实质量、振动频率、碾压速度实时、连续检测、控制的还为改良碾压工艺和压实质量检测提供了完整的过程数据，不但避免了大量费时费力的传统压实质量检测而且从根本上解决了漏压、欠压、过压等问题。被广泛用于公路、铁路路基施工及压实质量控制中，能够明显提高工作效率，保证基础压实度的工程质量，可获得明显的经济效益与社会效益。ICCC检测仪通过中国测试技术研究院和中国计量院等权威机构的认可，并在铁路局组织的产品鉴定会上被评为“达到国际先进水平"的压实质量控制设备。
1设计概况 1.1设计水文地质情况 丘间谷池，狭长，辟为水田、水池；表层为1.8m～5.4m黄褐色硬塑,局部软塑粘土，含角砾,成份为灰岩，含水量为15.8%;其下伏石炭系中下统关阶、泥盆系下统锡矿山组灰岩、炭质灰岩，岩体破碎，节理、溶系、溶洞发育；地下水埋深2～5m,局部埋深10m左右，对砼无侵蚀性。 1.2DK1886+014.6～+090.4路基地基加固设计情况 基底加固设计为岩溶注浆、搅拌桩、桩顶铺60cm碎石垫层，内设一层土工格栅，极限抗拉强度不小于80KN/m。该段路基设有DK1886+063 1-1.5m过水涵，基底加固与路基同。 DK1886+014.6～+090.4路基全长75.8m，位于寒水隧道出口，基底设计采用搅拌桩加固，桩长至弱风化层顶面，桩径为0.5m，桩间距1.2m～1.8m,按正三角形布置，共1539根，10943延米。 根据设计要求，搅拌桩分浆喷桩与粉喷桩，当地层的含水量＜30%，＞70%或PH＜4时，宜采用浆喷搅拌桩，否则采用粉喷桩施工。我中心试验室于2008年11月23日现场土质检测，其地层的含水量为15.8%＜30%，故定该段搅拌桩为浆喷搅拌桩。 2施工方法及工艺 2.1基底加固顺序 施工路基及涵洞临时排水系统，确保路基及涵内不积水→涵洞开挖至基底标高以上50cm→涵基底及相邻路基岩溶注浆→物探检测，并合格→搅拌桩工艺性试验，并经检测合格→确定搅拌桩工艺性试验成桩经验及各种操作技术参数（钻机下钻深度、浆喷高程、停浆面、复搅、及喷浆次数，搅拌提升速度等参数确定）→搅拌桩大面积推广施工→检测合格→地基加固质量评估，并合格→截掉多余桩长，铺60cm碎石垫层。 2.2室内配方试验 2.2.1配合比设计过程 确定配合比。根据武广客运专线工点图设计文件、《客运专线铁路路基工程施工质量验收暂行标准》《建筑地基处理技术规范》及施工现场土质天然含水量试验，DK1886+014.6～+090.4路基搅拌桩采用湿法施工，水泥掺入量一般不少于15％，水灰比可选用0.45～0.55。根据土体天然密度 1.87g/cm3计算出桩体单位深度（每延米）中天然土的用量为：G0=ρ0*V0=1.87*3.14*0.52/4*1000=367 kg/m。以水灰比取0.50、三个不同的水泥掺量进行配比设计选定。 水泥掺量为天然土用量的15％ 水灰比取0.50，桩体单位深度（每延米）中: 水泥重Gc1= 367×0.15=55kg/m； 水重Gw1=55×0.50=27.6kg/m。 水泥、天然土体和水的重量比55：367：27.6＝1.00：6.67：0.50。 水泥掺量为天然土用量的17％ 水灰比取0.50，桩体单位深度（每延米）中: 水泥重Gc2= 367×0.17=62.4kg/m； 水重Gw2=62.4×0.50=31.2kg/m。 水泥、天然土体和水的重量比73.4：367.0：36.7＝1.00：5.03：0.50。 水泥掺量为天然土用量的20％ 水灰比取0.50，桩体单位深度（每延米）中: 水泥重Gc2= 367×0.20=73kg/m；
温州市城市中央绿轴公园（温州大道—瓯海大道段）道路工程水泥搅拌桩专项施工方案 目录 一、编制依据 (1) 二、工程概况 (1) 三、施工准备 (2) 四、施工质量要求 (5) 五、施工工艺及施工注意事项 (5) 六、施工进度计划 (8) 七、水泥搅拌桩的材料要求 (8) 八、搅拌桩施工质量控制 (8) 九、水泥搅拌桩质量检验要求 (10) 十、水泥搅拌桩施工质量保证措施 (10) 十一、工期管理目标与保证措施 (11) 十二、安全保证措施 (13) 十三、环保和文明施工管理目标与保证措施 (18)
一、编制依据 1、《中华人民共和国工程建设标准强制性条文》（城市建设部分） 2、《城镇道路工程施工与质量验收规范》（CJJ 1-2008） 3、《建筑地基处理技术规范》（JGJ 79-2012） 4、《公路路基施工技术规范》（JTG F10-2006） 5、《施工现场临时用电安全技术规范》（JGJ 46-2005） 6、《建筑施工安全检查标准》（JGJ 59-99） 7、温州市城市中央绿轴公园（温州大道—瓯海大道段）规划道路、月落垟路、东垟路市政道路工程施工图； 本工程地质情况详见《岩土工程勘察报告》； 二、工程概况 温州市城市中央绿轴公园规划道路、月落垟路和东垟路均为新建道路，三条新建道路部分地段需做软基处理，处理方法采用水泥搅拌桩进行软基处理，水泥搅拌桩具软基处理范围为：规划道路K0+074～K0+094段整幅道路范围、K0+154～K0+174段整幅道路范围、K0+570~K0+760（桥头）段整幅道路范围、（桥头）K0+840~K0+880段整幅道路范围、K1+010~K1+180段整幅道路范围，月落垟路K0+030~K0+060（桥头）段整幅道路范围，东垟路K0+016~K0+080段整幅道路范围。 水泥搅拌桩桩径0.5m，平面正三角形布置，桩间距1.1m，桩长15m。搅拌桩采用湿喷法，水泥选用42.5#普通硅酸盐水泥，水泥掺量为加固
二、有关水泥土搅拌桩的计算 （一）搭接的水泥土搅拌桩每幅桩截面积的计算： 见每幅搅拌桩的截面积计算表（SMW工法）。 （二）水泥土搅拌桩水泥用量的计算： 根据上海地区的岩土工程勘察报告得知：土的重度（r0)在16～20KN/m3之间，大多为18KN/m3左右。当设计未表明被加固土体的重度时，土的重度按18KN/m3来计算水泥土搅拌桩的水泥用量。有的围护工程设计提出土的重度按19KN/m3计算。 换算公式：1tf/m3=9.80665KN/m3≈10KN/m3 18KN/m3÷10KN/m3=1.8tf/m3 加固土体的水泥用量=被加固土体的重度×水泥掺量 如：常用的水泥掺量为13%或15% 1、当水泥掺量为13%，土的重量按1.8t/m3 水泥用量=1.8t/m3×13%=0.234t/m3=234kg/m3 即：加固1m3土体的水泥用量为234kg 2、当水泥掺量为15%，土的重量按1.8t/m3 水泥掺量=1.8t/m3×15%=0.270t/m3=270kg/m3 即：加固1m3土体的水泥用量为270kg （三）每幅水泥土搅拌桩每m段的水泥用量计算： 根据每幅搅拌桩的截面积计算表（SMW工法），φ700mm的每幅桩截面积为0.70224549㎡，计算时按0.702㎡。 1、当水泥掺量为13%，截面积按0.702㎡ 每m段的水泥用量=234kg/m3×0.702㎡×1m=164.27kg 2、当水泥掺量为13%，常规截面积按0.71㎡ 每m段的水泥用量=234kg/m3×0.71㎡×1m=166.14kg （四）水泥土搅拌桩的灰浆密度计算： 水泥密度3t/m3水的密度1t/m3 1、当水灰比为0.5 即：1t水泥：0.5t水两体拌和后的重量为1.5t 两体拌和后的体积=1/3m3＋0.5/1m3=0.83m3 灰浆密度=重量÷体积=1.5t÷0.83m3=1.8t/m3 2、当水灰比为0.55 即：1t水泥：0.55t水两体拌和后的重量为1.55t 两体拌和后的体积=1/3m3＋0.55/1m3=0.883m3 灰浆密度=重量÷体积=1.55t÷0.883m3=1.755t/m3 （五）每幅水泥土搅拌桩每m段的浆量计算： 根据上述（三）和（四）可得知 1、当水灰比0.5，水泥掺量13%，每幅桩截面积按0.702㎡时，每m段的水泥用量为164.27kg。1t水泥可拌制灰浆0.83m3 即：1kg水泥可拌制灰浆0.83L 则：每m段浆量=0.83L×164.27=136.89L 2、当水灰比0.5，水泥掺量13%，每幅桩截面积按0.71㎡时，每m段的水泥用量为166.14kg。则：每m段浆量=0.83L×166.14=138.45L 3、当水灰比0.55，水泥掺量13%，每幅桩截面积按0.71㎡时，每m段的水泥用量为166.14kg。1t水泥可拌制灰浆0.883m3
水泥搅拌桩施工规范、水泥搅拌桩施工方案、施工工艺技术＿灌注桩－搅拌桩--施工技术工艺规范方案_技术规范 核心提示：水泥搅拌桩施工规范、水泥搅拌桩施工方案、水泥搅拌桩施工工艺技术为确保水泥搅拌桩施工质量,根据《公路软土地基路堤设计与施工技术规范》（JTJ0１７-96),参照《粉体喷搅法加固软弱土层技术规范》（ＴB1．．. 水泥搅拌桩施工规范、水泥搅拌桩施工方案、水泥搅拌桩施工工艺技术?为确保水泥搅拌桩施工质量,根据《公路软土地基路堤设计与施工技术规范》(JTJ017-96）,参照《粉体喷搅法加固软弱土层技术规范》(TＢ10113-９6)、《软土地基搅拌桩加固法技术规程》（YＢJ225-91）、《建筑地基处理技术规范》（JGJ7９-20０２),结合江苏已建高速公路水泥搅拌桩施工经验，对江苏省高速公路水泥搅拌桩施工提出如下指导意见： 一、施工机械 水泥搅拌桩施工设备应选用定型产品，并配有全自动电脑记录仪的设备。严禁使用非定型产品、自行改装设备。严禁使用没有管道压力表和计量装置的设备。水泥搅拌桩施工设备分浆（湿）喷桩和粉喷桩两种。具体要求如下： 1、浆(湿)喷桩施工设备 施工设备 要求 钻机 ①具有正向钻进，反转提升的功能; ②反转提升时具有匀速提升、均匀搅拌、匀速喷浆等功能。
灰浆搅拌机 包括2台容积为!语法错误, ＳUP8的灰浆搅拌机；泵量5０L/min，泵压1500Kp ａ的灰浆泵等； 搅拌钻头 钻头直径应与浆喷桩的处理直径相同 计量装置 计量装置在浆喷桩施工过程中起到质量监测的作用，正式施工前必须结合试桩由计量部门进行标定。标定过程中，市高指、项目经理部、监理组、计量设备供货厂商共同参与，标定结束后，由计量部门、市高指、项目经理部、监理组共同铅封。施工过程中要有专人监控记录; 施工过程中监测一般包括深度计、流量计、各种压力表、电压表等。 电脑记录仪 电脑自动记录仪应选用定型产品,不得具有存储功能。应具备现场打印施工过程和成桩资料的功能。 动力设备 满足工程需要的发电机组或市电 ２、粉喷桩施工设备 施工设备 要求 钻机 ①动力大、扭矩大和符合大直径钻头成桩要求; ②具有正向钻进,反转提升的功能； ③反转提升时具有匀速提升、均匀搅拌、匀速喷粉等功能。
三轴搅拌桩的计算方法文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）
关于多轴水泥搅拌桩的计价释疑当搅拌桩施工工艺与计价定额不同时，有关的工程量计算和计价规则也应随着调整， 工程量的计算： 定额的工程量计算规则是按桩径截面积乘以桩长，采用多轴施工搅拌桩的工程量计算关键在于桩截面积的确定，仍采用“桩径截面积”则不可行，应该扣除桩径截面一次形成的重叠部位面积，如下图为三轴搅拌桩，一次成活三个桩径断面，应扣除两个部位的重叠面积。 设桩径为850mm，桩轴（圆心）矩为600mm，则每次成活桩截面积S 为三个圆面积扣减4个重叠的弓形面积，计算方式为： 原面积： S1=（2）2××3=1.7024m2 圆心角：θ=2×acos=° 一个扇形面积：S2=（2）2××360=0.1423 m2 三角形面积： S3=0.0903 m2一个弓形面积: S4=S2-S3=0.052 m2每次成活桩截面积: S=S1-4×S4=1.4944m2水泥的掺量：水泥掺量的问题主要是因水泥搅拌桩的“套打”工艺产生，一般设计往往只给出一个掺量比例，而没有考虑套打部位时重叠部位截面范围掺量比例的确定，特别是当采用整个桩径断面套打时，如三轴搅拌桩按整个桩径套打时，其断面情况如下图： 1次成2次成 2次成 1次成
因水泥搅拌桩所谓的“套打”和搅拌不是分别计算的子目，假设设计要求水泥搅拌桩全断面“套打”，搅拌涉及的水泥掺入比仅简单规定为15%，故原设计的水泥掺入比是指一次成活时或多次成活后的标准要求不明确，如是前者，则“套打”部位如不考虑扣除一次成活扣除的弓形部位，上图计算3次处将为45%、计算2次部位为20%了如为后者，而计算一次处却为不超过5%了，所以设计仅简单明确一个水泥掺入比例是不够的，应明确水泥掺入比例是指何中情况下的。 而且所谓的掺入水泥比例定额是按搅拌时地基土的容重考虑的，在第一次成活时地基土容重必定小于第二次成活时的地基土容重，所以，设计还应该明确搅拌桩成活后的地基土应该达到的容重，这样在造价计算时建施双方就不会有争议了。 一、三轴搅拌桩 1、多排坝体 图1.1.1 图1.1.2 1）、大幅桩截面积为：S =<（÷360）×××1/4+×>×2+（÷360× 1 2）×××1/4+××2≈或3×××1/4-（（90/360）×××1/×）×4≈（注1）
、施工工艺 水泥搅拌桩施工首先进行试桩，再全面施工 深层搅拌桩施工程序”见下图： -结杭亠站据》站秤4结头 1、施工安排水泥搅拌桩试桩在施桩完成取得试验数据，根据试验参数进行水泥搅拌桩的施 工，每台桩机正常施工400延米1日o
每米工作时间=下钻2米/分钟+提钻1米/分钟+下钻1.0米/每钟+1.0米/分钟= 4分钟/米移机时间2分钟，每米移机时间忽略。 每日完工延米数=24X 60/3.5=400米 配置的机构设备见下表： 施工机械设备配备表 2、施工方法 工艺参数确定：从施工工艺上可采用变参数施工，根据成桩试验搅拌机的钻进 宜控制在2.0m/min左右，提升速度宜控制在1.0m/min左右，转速保持在60r/ min左右，喷浆压力控制在0.4左右。 水泥浆的配制严格控制水灰比，根据成桩实验确定为0.45为宜。水泥必须是新近出厂的，水泥浆必须用砂浆搅拌机搅拌，每次时间不小于3min。 制备好的水泥浆不得停置时间过长，超过2小时应降低标号使用。浆液在砂浆搅拌机中不断搅拌，直到送浆前。 （1）定位：塔架式起重机悬吊搅拌机到达施工的桩位后对中，并抄平塔架平台，使搅拌钻杆铅垂于地面。 为保护桩的垂直度，应注意机架的平整和导向架的垂直度，垂直度偏差不宜超过1.0%。桩径的偏差不宜大于4%。
根据施工顺序及桩位布置，移机至指定桩位，对中后用经纬仪观测垂直度，保护桩位中心与地面桩桩位点在同一条直线上，桩的孔径与图纸位置偏差不得大 于50mm，垂直度偏位不得大于1.5%。 （2）预搅拌将搅拌头下沉：搅拌杆沿导向架切土徐徐下沉，下沉速度应由电机的电流表监测，工作电流不得超过60A。在合理的地质情况下可使用带水下 钻。 （3）制备水泥浆：按设计要求的配合比制备水泥浆，将制好的水泥浆存在集料斗中。（4）提升喷浆搅拌：当搅拌头抵达设计深度时，应在桩底部停留30秒，进行磨桩端，将搅拌头反转，同时喷浆提升搅拌，严格控制搅拌速度，边喷浆边搅拌边提升，将所喷浆液充分与粘土拌和均匀。 （5）重复下沉，上升搅拌，进行第二次复搅，以达到充分搅拌的要求。 水泥搅拌法设计停浆面应高出桩顶设计高20cm，在桩顶范围再铺设一层50cm 砂垫层。 桩身搅拌采用四搅四喷”工艺，且最后一次提升搅拌采用慢速提升。当喷浆口达到桩顶标高时，停止提升，搅拌数秒。 做好施工记录，实际的孔位、孔深、钻孔下的障碍物、工程地质等均做详细记录。 (6)洗管：向集料斗中注入清水，用灰浆泵送水清洗管路和搅拌头 (7)移位：重复上述步骤，制作下一根桩
软基处理变更设计说明 依据芜弋建办〔2007〕47号《关于芜湖市弋江路改建工程软基处理方案的会议纪要》，此次变更设计的主要内容为：(1)将原设计“软土层底埋深大于3m的路段采用挤密碎石桩处理”，变更为水泥深层搅拌桩（湿喷）处理。(2)处理范围由原设计路基加宽部分全部处理，变更为只处理主路加宽、侧分隔带、辅路以及平交口部分，非机动车道和人行道部分不处理。变更设计详述如下： 1.处理原则 软土地基处理的目的是为提高地基土强度、增加路基抗滑稳定性、加速地基在施工期间的沉降、减小工后沉降。 其路面设计使用年限内容许工后沉降见下表： 表 1.1 容许工后沉降表 2.处理方案 本项目对软土层底埋深小于等于3.0m的路段，采用挖除换填法处理，对于软土层底埋深大于3.0m的路段采用复合地基法（水泥搅拌桩）进行处理。 水泥搅拌桩设计图同挤密碎石桩。 3.处理范围 本项目为旧路加宽，芜宣高速入口至芜钢路南段的机动车道、芜钢路南至终点段旧路基部分不进行处理。 软土路段路基横向处理范围为“由旧路机动车道外边缘（旧路基外边缘）至新建辅路外1.0m”。新建非机动车道和人行道不处理。 软基路段各平交口均进行处理，处理范围为沥青混凝土路面外1.0m。 对桥头软土路基及桥台接坡与路基相接处，处理范围为桥台台后30m，涵洞地基处理范围为前后20m。桥涵软土处理范围内（30m、20m）的新建非机动车道和人行道也进行处理。4.水泥搅拌桩处理设计 本工程除采用换填法处理路段外，其余软土路段均采用水泥搅拌桩处理。 水泥搅拌桩采用等边三角形布置，桩直径0.5m。 桥头软土路基及桥台接坡与路基相接处，桩间距1.2～1.4m，桥台背后靠桥段10m段，桩间距1.2m，桥台后中间10m段，桩间距1.3m，远离桥台10m段，桩间距1.4m；一般路基软土路段桩间距为1.4m。 桩长以穿透第②层软土层进入下伏层不小于1m为原则。 桩体施工后，桩顶铺设0.4m碎石垫层，垫层顶铺设一层双向土工格栅。 4.1施工技术要求 (1)水泥搅拌桩施工前应进行水泥加固土的室内试验，根据被加固土的性质、含水量、有机质含量、酸碱度等，确定配比。一般水泥掺入量为55kg/m，水灰比不大于0.5。市内配比试验一般以90d龄期的无侧限抗压强度为标准强度，要求试件无侧限抗压强度：7d龄期强度≥0.8Mpa、28d龄期强度≥1.6Mpa、90d龄期强度≥2.4MPa。 (2)水泥搅拌桩施工机械采用双搅拌、中心输浆的搅拌专用机械，桩体施工工艺宜采用2喷4搅。每个作业点施工前必须先打不少于5根的工艺试验桩，以检验机具性能及施工工艺中的各项技术参数。 (3)设备就位后必须平整，确保施工过程中不发生倾斜和移动，桩长垂直偏差小于1.5%，桩孔定位误差不超过5cm。 (4)水泥搅拌桩制备好的水泥浆不得有离析现象，停置时间不得超过2h，若停置时间过长，不得使用。施工中严格按照试桩参数控制喷浆量和搅拌提升速度。 (5)水泥搅拌桩设计桩长是平均桩长，对于地基情况变化较大地段，实际施工桩长可由每台桩机确定的电流来控制，设计桩长为参考。 (6)施工中如因地下障碍物或地质条件发生变化时，应及时通知监理及设计人员，以便及时采取处理措施。 (7)土工格栅沿路堤横向铺设。土工格栅铺设时，应在路堤两侧每边各留不小于2m的锚固长
中铁十局集团有限公司 亳州市建安隧道工程 三轴水泥搅拌桩施工方案 中铁十局集团有限公司亳州市建安隧道工程项目经理部 二零一六年十月
目录 1 编制说明 0 1.1编制依据 0 1.2编制原则 0 1.3适用范围 0 2 工程数量及水文情况 0 2.1主要工程数量 0 2.2工程地质条件 0 3 施工计划 (1) 3.1施工进度计划 (1) 3.2机械投入计划 (2) 3.3人员投入计划 (2) 4 施工方案与工艺 (2) 4.1测量放线 (3) 4.2开挖沟槽 (3) 4.3三轴搅拌桩孔位定位 (3) 4.4钻机就位 (3) 4.5钻进施工 (4) 4.6水泥浆配合比 (4) 4.7置换土处理 (5) 4.8施工记录 (5) 5.施工安全保证措施 (5) 5.1机械作业及设备使用安全措施 (5) 5.2用电安全预防措施 (6) 6.施工质量保证措施 (6)
6.1三轴水泥搅拌桩施工质量控制措施 (6) 6.2夜间施工保证措施 (8) 7.文明施工及环境保护保证措施 (8) 7.1文明施工保证措施 (8) 7.2环境保护措施 (9)
三轴水泥搅拌桩施工方案 1 编制说明 1.1 编制依据 （1）亳州市建安隧道工程施工图及其它相关设计资料； （2）国家及公路行业现行有关施工规范、验收标准。 （3）亳州市建安隧道工程实施性施工组织设计； （4）我集团公司以往积累的施工经验，拥有的技术装备力量、机械设备状况、管理水平、工法及科技成果。 1.2 编制原则 （1）根据设计图纸结合现场实际情况，制定科学合理、经济适用、切实可行的施工方案，确保建安隧道工程三轴水泥搅拌桩的各项技术经济指标及施工工期等要求得以实现。 （2）充分考虑三轴水泥搅拌桩施工过程中的重、难点。 （3）合理利用现场资源配置，施工中合理安排施工顺序。 1.3 适用范围 本方案适用于亳州市建安隧道工程三轴水泥搅拌桩分项工程，施工里程为K0+347～K0+830。 2 工程数量及水文情况 2.1 主要工程数量 主要工程数量表如下： （1）地形地貌 工程沿线场地为涡河漫滩及河床地貌。岸边地面标高36.50～38.60m，堤顶标高约40m，两堤内宽度约为300m，涡河水面常水位宽度约210m，水面标高约35m，最大水深7.50m。工程沿线分布的⑤、⑦层为承压含水层，⑤层水头标高约32m，⑦层水头标高约33m。
水泥搅拌桩施工规范、水泥搅拌桩施工方案、施工工艺技术_灌注桩-搅拌桩--施工技术工艺规范方案_技术规范 时间：2011-1-30 0:50:34 点击：5305 核心提示：水泥搅拌桩施工规范、水泥搅拌桩施工方案、水泥搅拌桩施工工艺技术为确保水泥搅拌桩施工质量，根据《公路软土地基路堤设计与施工技术规范》（JTJ017-96），参照《粉体喷搅法加固软弱土层技术规范》（TB1... 水泥搅拌桩施工规范、水泥搅拌桩施工方案、水泥搅拌桩施工工艺技术 为确保水泥搅拌桩施工质量，根据《公路软土地基路堤设计与施工技术规范》（JTJ017-96），参照《粉体喷搅法加固软弱土层技术规范》（TB10113-96）、《软土地基搅拌桩加固法技术规程》（YBJ225-91）、《建筑地基处理技术规范》（JGJ79-2002），结合江苏已建高速公路水泥搅拌桩施工经验，对江苏省高速公路水泥搅拌桩施工提出如下指导意见： 一、施工机械 水泥搅拌桩施工设备应选用定型产品，并配有全自动电脑记录仪的设备。严禁使用非定型产品、自行改装设备。严禁使用没有管道压力表和计量装置的设备。水泥搅拌桩施工设备分浆（湿）喷桩和粉喷桩两种。具体要求如下： 1、浆(湿)喷桩施工设备 施工设备 要求 钻机 ①具有正向钻进，反转提升的功能； ②反转提升时具有匀速提升、均匀搅拌、匀速喷浆等功能。
灰浆搅拌机 包括2台容积为!语法错误， SUP8的灰浆搅拌机；泵量50L/min，泵压1500Kpa 的灰浆泵等； 搅拌钻头 钻头直径应与浆喷桩的处理直径相同 计量装置 计量装置在浆喷桩施工过程中起到质量监测的作用，正式施工前必须结合试桩由计量部门进行标定。标定过程中，市高指、项目经理部、监理组、计量设备供货厂商共同参与，标定结束后，由计量部门、市高指、项目经理部、监理组共同铅封。施工过程中要有专人监控记录； 施工过程中监测一般包括深度计、流量计、各种压力表、电压表等。 电脑记录仪 电脑自动记录仪应选用定型产品，不得具有存储功能。应具备现场打印施工过程和成桩资料的功能。 动力设备 满足工程需要的发电机组或市电 2、粉喷桩施工设备 施工设备 要求 钻机 ①动力大、扭矩大和符合大直径钻头成桩要求； ②具有正向钻进，反转提升的功能； ③反转提升时具有匀速提升、均匀搅拌、匀速喷粉等功能。
水泥搅拌桩配合比设计说明 一、混凝土配合比设计依据： 1.根据施工设计要求。 海积层淤泥质粉质黏土天然密度1.8g/cm3单桩120KN 复合120MPa 7d无侧限抗压强度1.8MPa 二、水泥搅拌桩配合比设计指标： 1. 水泥搅拌桩桩身水泥采用P.04 2.5级普通硅酸盐水泥； 2. 水泥浆水灰比0.5～0.65； 3. 水泥掺入量为被加固湿土质量的15%～20%； 4. 粉煤灰掺入量为水泥重量的20% 三、原材料： 1、水泥：P·O 42.5水泥 2、土：（最软弱层自然状态土），取土深度1～4m； 3、粉煤灰： 4、水：饮用水 四、试验结果表明：采用0.50的水灰比，水泥掺入量为被加固湿土质量的16%、18%、 20%，其7天强度分别为MPa、MPa、MPa。 结果如下：
水泥掺入量为被加固湿土质量的15% 设计强度等级取土深度m 项目 7天 （MPa） 90天 （MPa） 水泥外掺量 （%） 天然含水量（%） 掺入水泥浆 水胶比 指标要 求 ≥1.5 ≥1.8 15～20 / 0.50～0.65 实测值/ 16 50.1 0.50 每立方米材料用量（㎏） 材料名称水泥土粉煤灰水 产地规格 用量 每延米 水泥掺入量为被加固湿土质量的17% 设计强度等级取土深度m 2.0 项目 7天 （MPa） 90天 （MPa） 水泥外掺量 （%） 天然含水量（%） 掺入水泥浆 水灰比 指标要 求 ≥1.5 ≥1.8 15～20 / 0.50～0.65 实测值/ 18 50.1 0.50 每立方米材料用量（㎏） 材料名称水泥土粉煤灰水 产地规格 用量 306/60 1800 61/12 184/36 水泥掺入量为被加固湿土质量的19% 设计强度等级取土深度m 2.0 项目 7天 （MPa） 90天 （MPa） 水泥外掺量 （%） 天然含水量（%） 掺入水泥浆 水灰比 指标要 求 ≥1.5 ≥1.8 15～20 / 0.50～0.65 实测值/ 20 50.1 0.50 每立方米材料用量（㎏） 材料名称水泥土粉煤灰水 产地规格
水泥搅拌桩质量控制 1质量控制要点 水泥搅拌桩质量控制的关键对象主要有以下几点： 1、水泥质量 2、桩位及垂直度 3、水灰比 4、桩长 5、搅拌速度及每米水泥用量 2质量控制具体操作方法 2.1水泥的质量控制 水泥的质量控制是水泥搅拌桩施工质量控制的关键，故所用水泥品种和质量应符合设计及规范要求。 水泥进场之前，必须由现场监理见证并试验人员抽样做安定性、强度等试验，检验合格后方可进场使用。进场水泥数量应能满足施工进度的要求，不合格或过期、受潮、硬化、变质的水泥拒绝进场使用。施工用水应为人畜饮用水，若用自然水源，应做水质分析，检验合格后方可使用。 水泥进场后，要统一存放在已搭设好的水泥存料平台上，要根据工程需要搭建适当规模储存水泥的专用平台，水泥平台搭设要离地面20cm以上，具备防潮、防雨的功能。 2.2桩位质量控制 机械设备进场前，要进行场地规整、清理，施工地面要求比桩顶设计高程高500 mm。按照设计的搅拌桩平面布置图放样并编号，在桩位处地面钉设不易更改的标记（现场一般采用筷子和石灰粉），放样成果经检验合格后，桩机方可开始施工。 施工中应保持搅拌机底盘的水平和导向架的竖直，在桩机井架的正面和侧面一定要吊挂垂球，垂球重量不小于2kg，防止施工时桩机倾斜而导致检测时桩体无法检测到底。搅拌桩的垂直偏差不得超过1%，桩位的偏差不得大于50mm。为
保证水泥搅拌桩桩体垂直度满足规范要求，应在主机上悬挂一吊锤，通过控制吊锤与钻杆上、下、左、右距离相等来进行控制。 2.3水灰比质量控制 水灰比是水和水泥按重量计算的比例，规范要求的水灰比在0.45~0.55之间。水泥宜使用强度等级为32.5级以上的普通硅酸盐水泥。施工时按设计或工艺试验确定的水灰比在制浆罐中进行标准拌制，同时在现场用比重计测定标准配制的水泥浆的比重并做好记录。施工过程中随时抽查、检验水泥浆比重，以保证水泥浆水灰比满足设计要求。 制备好的浆液还应不停地搅拌，使其均匀稳定，不得离析或停置时间过长，超过2h的浆液应降低标号使用；浆液倒人集料时应加筛过滤，以免浆内产生结块损坏泵体。 2.4桩长的质量控制 (1)钻杆标线控制法：施工之前先丈量钻杆长度，可用红色油漆在钻杆上划出桩长长度，并作明显标志（桩长应不小于设计要求），以便掌握钻杆钻人深度、复搅深度，确保达到设计桩长的长度。 (2)度盘读数控制法：采用带有度盘读数器的钻机，利用钻机上控制钻杆钻入深度的圆盘，通过指针读数可直接反映出钻桩的长度。注意开钻之前，指针读数必须为零。 (3)根据实际施工经验，水泥土搅拌法在施工到顶端0.3～0.5m范围时，因上覆压力较小，搅拌质量较差。因此，施工的桩顶标高应比设计确定的基底标高高出约0.5m．待开挖基时，再将上部桩身质量较差的0.5m桩段凿去。 2.5搅拌速度及每米水泥用量控制 为了确保桩体每米掺合量以及水泥浆用量达到设计要求，每台机械均应配备电脑记录仪。同时现场应配备水泥浆比重测定仪，盯控人员随时抽查检验水泥浆水灰比是否满足设计要求。严格按设计桩位、桩长、桩数、喷浆量以及试验确定的参数施工。搅拌桩的完整性、均匀性、连续性、无测限抗压强度应满足设计要求。 每根桩开钻后应连续作业，不得中断喷浆。严禁在尚未喷浆的情况下进行钻杆提升作业。对每根成型的搅拌桩重点检查水泥用量、水泥浆拌制的罐数、压浆过程中是否有断浆现象、喷浆搅拌提升时间以及复搅次数。施工时因故停浆，应
4.4.4.2 深层处理 由于施工图设计时未完成地质钻探，根据附近《现代产业园勘察报告》地质报告，本项目场地内淤泥深度 2.6m~26m，含水量高，孔隙比大，故采用水泥搅拌桩复合地基处理方法进行处置，平均处理深度取16m。 （1）加固标准 水泥搅拌桩的设计主要是为了满足稳定和沉降的需求，为了达到预期效果，施工时应采取多种措施或采用新工艺、新方法来确保水泥土的强度和水泥搅拌桩的效果。稳定安全系数应大于1.2，一般路段设计年限内容许工后沉降小于30cm，桥头过度段容许工后沉降小于10cm。 （2）搅拌桩布置 1号、2号、4号、5号、6号道路采用直径60cm水泥搅拌桩处理，行车道间距1.3米，人行道及非机动车道、填方边坡范围内间距1.5m，三角形布置。 3号道路采用钉型双向搅拌桩处理，下部桩径60cm，扩大头桩径100cm，扩大头长4m，行车道桩距采用1.8m，人行道、非机动车道桩距2.0m，三角形布置。由于绿化带内设计有管线，故设计两列水泥搅拌桩。 金利大道中桥，桥头过渡段两侧各处理30m，水泥搅拌间距1.1米，三角形布置，桩径60cm。 （3）材料要求 ①桩体材料要求 水泥搅拌桩水泥采用32.5R级以上普通硅酸盐水泥作为固化剂，水泥含量不小于15％，钉型搅拌桩上部桩体每米水泥用量不小于240kg。桩体强度（28天龄期）应大于1.2 Mpa，90天复合地基承载力应大于120MPa。施工前应根据室内配合比试验结果、输浆的难易程度剂地基土的含水量确定最佳的水灰比。 ②碎石垫层 凿桩头后在桩与路基间铺设50cm厚碎石垫层，碎石最大粒径不应大于20mm。 ③土工格栅 土工格栅拟采用钢塑复合双向土工格栅，每延米抗拉屈服力≥60KN/m,屈服伸长率≤3%,2%伸长率时的拉伸力≥50KN/m，焊点剥离力≥30N。 ④水宜采用饮用水，使用非饮用水时须经化验并符合，硫酸盐含量不超过
