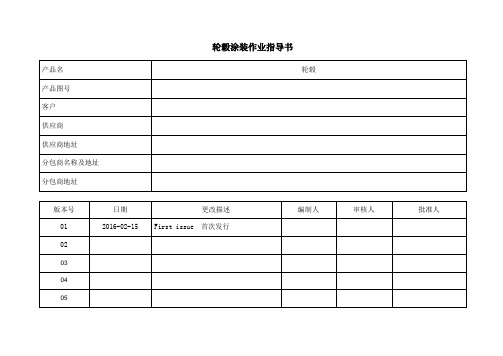

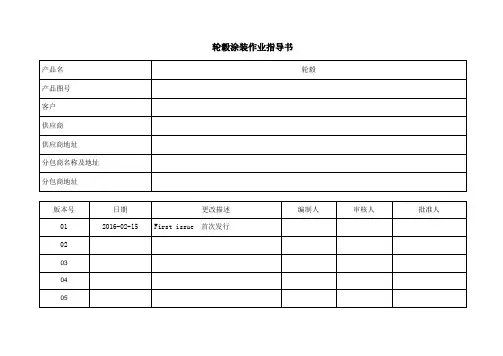

轮毂涂装作业指导书
一、目的
本涂装工艺规范书是针对承揽的项目涂装工序专门设计。为了确保优良的涂装施工及涂装品质，在涂装品质、表面前处理、涂装作业及检查等方面制定标准和工序为目的。
二、范围
本作业指导书适用于轮毂的产品表面处理和涂装的要求，为作业人员提供简介明了的作业指导。
三、职责
四、参考文件
五、工艺流程
Appendix 1
产品涂装流程图
Product Painting Flow chart
铸件涂漆作业指导书 涂漆前要求: 操作者要对产品进行检查确认是否达到喷漆要求各个表面是否有毛刺、铁包、粘砂或其他的缺陷,如有必须进行必要的打磨。 待涂漆铸件经抛丸后,表面清理干净,符合涂漆要求。 铸件抛丸到涂漆的时间间隔不超过8小时（有特殊要求的按其要求执行）。 涂料准备: 操作者根据铸件种类按技术要求调配、使用涂料。检查涂料、稀释剂和防锈油以及其他材料是否符合规定要求准备齐全。 检查压缩空气装置、喷漆设备等是否能正常运转。 各种工装辅具、辅助材料是否准备齐全。 喷涂前的涂料要搅拌均匀,双组份漆须先单独搅拌均匀后,再按比例定量配置、均匀调配。调配好的双组份漆放置超过6小时者不可使用。 严格禁止不同漆种（包括不同颜色）交替使用相同容器。 涂漆操作: 涂漆时先喷(涂刷)内腔后刷涂外表,先涂加工部位的一面（上表面）,然后再翻转喷另一面,达到覆盖整个铸件表面。 底漆需涂覆两遍,应在漆膜表干后再进行第二遍的喷(刷)漆操作,铸件表面不准有起皱、堆积、流挂,死角不得漏漆和露底。 每层漆膜厚度为3050微米,最终厚度应确保在60100微米内,如顾客有 特殊要求按顾客要求控制。 双组份漆硬化时间在5小时以上方可转运铸件。铸件喷刷底漆后要防止表面被污染。 涂漆中翻转、装车、转运应有防护措施,防止损坏漆膜,因翻转、装车、转运损伤的漆膜必须及时补涂。 检查员负责对每日漆膜质量进行抽查,采用划痕法、比较法或用涂层测厚仪检查漆膜厚度,并记录,不合格的涂漆需返工,无法弥补时将重新抛丸去掉不合格漆膜后重新涂漆。 顾客有特殊要求的按其专项指导书执行。
安全环境 操作者经培训上岗,易燃物品专人管理,工作场地和库房严禁烟火保持工作场地通风,涂漆作业前按要求配带好防护口罩或通风面具。 工作场地环境温度必须达到5℃以上,低于5℃时不得进行涂漆操作。相对湿度RH<85%。 每天工作完毕,按“5S管理要求”清理整顿工作场所。 编制校对审批日期
涂装作业指导书 为了保证油漆的喷涂质量，提高工作效率，特制定本规程。 油漆涂装的目的，是为了在被涂表面形成防护性或装饰性漆膜。 油漆涂装成功与否，取决于以下几个步骤参数，它包括： ◆表面处理 ◆漆膜厚度 ◆涂装方式 ◆涂装的各种各样及技能 一、表面处理 1、概述 适当的表面处理，对于增强漆膜附着力，提高漆膜性能十分重要。清楚基材上的油脂及含硅的化学物质，如脱模剂等。是表面处理的重要环节。 2、表面处理 （1）汽车内外装饰材质一般分为金属和非金属两大类，这些材质在生产过程中不可避免的会黏上盐类。油脂类。含硅的化学物质（脱模剂）钻孔液和切削液。我公司生产的汽车饰件为塑料件，上面粘有大量的脱模剂。因此在涂装以前，必须进行清洗处理，其方法是用符合要求的稀料或者异丙醇，无水无醇进行表面彻底擦拭。 （2）由于塑件极易碰伤或擦伤，在喷涂前必须检查，可以处理好的，用细砂纸（400#—800#）仔细打磨表面，处理不好的剔除。 （3）有些产品在进行火焰处理后，方能达到涂装工艺要求的，必须进行火焰处理。 二、漆膜厚度 适当的漆膜厚度对于涂料使用的成功与否关系重要，显然，如果膜厚不够，首先会引起颜色偏差即（色差），然后更严重的是会导致涂层耐候性不够而提前失效。但是，漆膜太厚也同样具有危险性，现代高科技涂料，如果涂装过厚，可能会导致很多坏结果：如果附着力降低，失光或异常失光、龟裂、流挂、缩孔等等。对于大多数涂料而言，规定的膜厚极限已经考虑了实际施工中的合理偏差，但是，在涂装过程中，应该始终以规定的膜厚为准。 至于某个具体表面的实际干膜厚应该是多少，将取决于所采用的涂料的类型。在汽车涂料中，金属漆膜一般不应低于18个膜厚，非金属漆白色的一般不要低于35个膜厚，其他颜色也不要低于30个膜厚。 编制：审核：批准： 日期：日期：日期：
汽车配件加工——轮毂制造工艺流程 轮毂是汽车上最重要的安全零件之一，有钢制轮毂和铝制轮毂之分，轮毂承受着汽车和载物质量作用的压力，受到车辆在起动、制动时动态扭矩的作用，还承受汽车在行驶过程中转弯、凹凸路面、路面障碍物冲击等来自不同方向动态载荷产生的不规则交变受力。轮毂的质量和可靠性不但关系到车辆和车上人员物资的安全性，还影响到车辆在行驶中的平稳性、操纵性、舒适性等性能，这就要求轮毂动平衡好、疲劳强度高、有好的刚度和弹性、尺寸和形状精度高、质量轻等，铝轮毂以其良好的综合性能满足了上述要求，在安全性、舒适性和轻量化等方面表现突出，博得了市场青睐，正逐步代替钢制轮毂成为最佳选择。 铝轮毂的制造设备、技术及趋势 汽车铝轮毂的最主要的生产工艺流程是：熔化→精炼→材料检验→低压铸造→X射线探伤→热处理→机械加工→动平衡检验→气密性检验→涂装。 1、熔化 轮毂铝合金的熔化设备，按炉型分为塔式炉、感应炉、倾转炉、固定炉，按能源形式分为柴油、天然气、煤制气、电能。塔式炉熔化速度快、烧损少、能耗低；感应炉熔化速度快、合金成分均匀、生产环境好；倾转炉可以配料也可以做保温炉使用、使用安全、维护方便；固定炉可以配料也可以做保温炉使用、使用和维护简便；燃油热值高、熔化效率高、使用维护方便，燃气生产环境好、清洁、使用维护方便；煤制气经济实惠，电能容易控制、生产环境好。其中以燃油或燃气的塔式快速熔化炉为佳，同时配以铝屑熔化室使用更加方便，是主选设备。 熔化设备的关键在于炉温的控制，由于需要现场制造，故以国产为宜，而且，施工维护便利。由于轮毂铝合金对Fe（铁）含量要求严格（≤0.15%），因此炉衬必须采用非金属材料制作，配料时选用高牌号的纯铝，回炉料的比例要严格控制。
除锈涂装作业工艺指导书 目次 1．内容与适用范围------------------------------------------ 2．引用标准--------------------------------------------------- 3．涂装作业原则要求--------------------------------------- 4．喷丸除锈作业--------------------------------------------- 5．涂装前表面清洁作业----------------------------------- 6．环境条件-------------------------------------------------- 7．涂装程序------------------------------------------------- 8．涂装作业------------------------------------------------- 9．修补涂装作业------------------------------------------- 10．报验项目-------------------------------------------------
1．内容与适用范围 本标准规定了船舶建造中涂装前表面处理、涂装及涂层修补、报检项目等作业内容的工艺规范。 本标准适用于船舶产品（除特殊要求船舶外）、海上设施及其它钢结构的除锈涂装作业。 2．引用标准 GB8923-88 涂装前钢材表面锈蚀等级和除锈等级 CB*3230-85 船体二次除锈评定等级 CB/T3513-93 船舶除锈涂装质量验收技术要求 CB/T231-98 船舶涂装技术要求 CB/T3718-95 船舶涂装膜厚检测要求 CB*3381-91 船舶涂装作业安全规程 3．涂装作业原则要求 3．1建造方针书中应对涂装技术、工序、建造方法、涂装作业程序等作出明确规定。3．2 在保证新产品涂装质量的前提下，尽量选择减少重复施工、降低劳动强度、充分实施现代化的壳舾涂一体化的作业。 3．3 体现高空作业平地做、场外作业场内做、封闭作业敞开做、水上作业陆地做、仰立作业俯向做的指导思想。 3．4 按阶段，按区域逐步完善的作业方式。 3．5 涂装工艺阶段分为钢材预处理、分段涂装、船台涂装、码头涂装、坞内涂装及舾装件涂装。 3．6 分段涂装和舾装件涂装应尽量避免露天作业。 3．7 船台涂装、码头涂装和坞内涂装严格控制环境的温度和湿度。 3．8 涂装作业的表面清理、漆膜检验及报验项目按CB/T3513-93（船舶除锈涂装质量验收技术要求）中 3.2船舶除锈涂装验收项目（见表 3.8.1）和 5.2表面清理质量要（见表3.8.1）
油漆厚度检测作业指导书-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
油漆厚度检测作业指导书 1.0范围 该作业指导书描述了的油漆厚度检验过程和验收方法。 2.0 最终检验员负责油漆的湿膜厚度检验，和干膜厚度检验。 3.0湿膜厚度检验： 膜厚度测厚仪的优点在于可以在涂覆过程中检查和改正不适当的涂膜厚度。如果涂覆者知道了湿膜厚度，当以此数据乘以涂料固体份的体积百分率，就可估算出干膜厚度。 干膜厚度（μm）＝湿膜厚度（μm）*涂料固体分（体积%）。 湿膜厚度的测定，只是保证干膜膜厚的辅助手段，由于干、湿膜比例变化很大，仅用湿膜厚度估算干膜厚度，会带来偏差，评价总厚度，还是以干膜厚度为准。 3.1设备：湿膜厚度梳规 3.2测量方法：把试板固定在一合适的水平基础上，这样在测定漆膜过程中试板就不会 产生移动或跳动，将该仪器放在待测厚度湿膜上，使其最小读数在顶部，而仪器偏心轮和湿膜之间最大间隙正好在湿膜上方，然后将其向前滚动半周（180°）并反方向重复滚动半周（180°）后移动，检查仪器中央轮缘与湿膜表面首先接触的位置，读出读数并计算平均值成为一个读数。当使用每个标度的线性中心区段，即使用标度总量程的80%左右的区段，精度最高。
3.3抽样比例：湿膜厚度是参照数值，用于油漆工艺认证和过程监视。常规油漆不定期 巡检。工艺认证时每批抽检一个。 3.4检验记录：油漆湿膜厚度巡检记录。 4.0干膜厚度检验 4.1设备：易高345 超声波膜厚检测仪。 4.2测量方法：
校正错误处理： 如果在校正中显示屏上出现1Err表明校正没有正确的进行，可能是不正确的基材、数值和单位造成的，按θ键可以消除错误信息，仪器会自动恢复到工厂校正模式，请重新进行校正即可。 光滑表面校正： 放置探头在裸露金属上，等到有读数显示，然后把它打开。按“0”键把显示复0。 紧密贴近裸露金属放置校准膜片，然后读数。按+和-键来调节显示值到测试箔值。 按θ键来确定这次校验或等待7秒让仪器自动确定已被校准。显示器会闪烁然后重复显示读数。在“0”和膜片上确认仪器的读数。简单重复以上步骤即可重新校准。 4.3抽样比例：参照批准的油漆程序，或者客户批准的规范。 检验位置：阀体上正反面各5点，阀盖正反各4点，共计18点。 4.4验收标准和检验记录：验收标准按照程序文件或客户批准规范，检验结果记录在 阀门最终检验记录上。 5.0其它要求： 5.1涂装和油漆厚度检测期间, QC 必须按照公司的要求正确佩戴防护用品。 5.2 湿膜厚度计使用后，需要采用相应的稀释剂或清洗剂清洁干净，放置干燥处。长期 不用时应将仪器涂上油进行防锈处理。 5.3 干膜厚度计需要按照公司的要求进行检定或校准，使用前需要采用标准片进行复 校。 使用完毕，防止干燥整洁处。
热轧车轮轮箍厂设计 创建时间：2008-08-02 热轧车轮轮箍厂设计(design of wheel and tyre hot rolling works) 以钢锭(坯)为原料，用热轧加工法生产车轮、轮箍的工厂设计。和轮箍主要是用于铁路机车、车辆上的两种走行元件。按结构不同车轮分为组合车轮和整体车轮。组合车轮由分别制造的轮心和轮箍及挡圈组装而成(图1)。整体车轮由一个轮坯整体轧制而成(图2)。 整体车轮有铸铁、铸钢和轧制几种类型，砂型铸铁和铸钢车轮现已淘汰，而新型石墨模压铸钢车轮在美国得到广泛使用，这种车轮在行车速度要求不太高的铁路中比较适用。但中国和世界上大部分国家和地区的铁路线上现今均使用整体热轧车轮(简称整轧车轮，solid roll wheel)。 过去一个时期，机车车轮，特别是蒸汽机车用的车轮结构复杂，直径较大，不易轧制，所以采用轧制的环形件作为轮箍套在轮心上构成组合车轮。但组合车轮的轮箍有松弛的危险，不如整体车轮安全，且整体车轮各部分尺寸可设计得较薄，从而可以减轻重量，既安全又经济。随着蒸汽机车的逐渐被淘汰，以及内燃机车和电力机车也多使用整轧车轮，故轮箍的需求量日趋减少。 整轧车轮和轮箍在大多数国家为分别建厂生产，但也可合并为一个厂(或车间)进行生产。中国设计建成的车轮轮箍厂就是可以生产上述两种产品的工厂。这种工厂的一些工艺设备和辅助设施，如坯料准备、运输设备、动力泵站、水循环系统、工模具制造部门等可统一安排，共同使用，比较经济。 简史火车车轮制造历史较长。在1814年前后，铁路运输上开始生产并使用锻制轮箍，形成组合车轮。1853年英国制成轮箍轧机，开始大量生产热轧火车轮箍。1902年、1904年美国和法国的辗轧车轮轧机分别问世，整体热轧车轮和轮箍开始广泛应用于铁路，从而促使铁路机车车辆的运行速度和载重量有了很大提高。从此，整轧车轮逐步取代了铸铁、铸钢和大部分组合车轮，成为铁路车辆(包括一些机车)的主要用轮。
中铁四局集团红淖三S6标铺架工程 （矿区段） 轨排拼装作业指导书 编制： 审批： 中铁四局集团有限公司红淖三S6标项目经理部二〇一四年七月二十二日
轨排拼装作业指导书 1．工程概况 新建淖毛湖矿区铁路位于新疆维吾尔自治区哈密地区伊吾县淖毛湖镇境内，线路自红柳河至淖毛湖铁路的终点站淖毛湖车站引出，东部支线向北于淖毛湖镇东侧通过后折向东到达东四矿，西支线自淖毛湖站向西足坡而下至终点白石湖东。西支线淖毛湖站（不含）DK312+600～IDK378+233.67，全长60.579km；东支线淖毛湖站（不含）DK312+600～IIDIK332+246.592，全长19.489km（不含缓建段IIDIK332+246.592- IIDK25+829）；煤化工专用线MDK1+000～MDK10+538.52，全长7.601km；矿区段正线全长87.674km（不含缓建段IIDIK332+246.592- IIDK25+829）。共设车站5个，其中西支线分别为淖毛湖西站、白石湖南站、白石湖东站；东支线分别为淖毛湖东站（不含缓建东二矿站、东四矿站）、煤化工站。线路技术等级为国铁Ⅰ级。 本标段建设单位为：红淖三铁路有限责任公司，设计单位为：铁道第一勘察设计院集团有限公司，监理单位为:北京铁研建设监理有限责任公司；河南长城铁路工程建设咨询有限公司。 2．主要工程数量 本标段主要工程量为正线铺轨87.674Km（不含缓建段33.231Km）、站线铺轨22.1895km（不含缓建段15.3905Km）；铺
岔47组（不含缓建段19组）、铺道床372000m3（不含缓建段109500m3）；其中底砟93500m3（不含缓建段27590m3）；面砟278500m3（不含缓建段81910m3）；机架梁26孔（不含缓建段16孔）；线路有关工程87.674Km（不含缓建段33.231Km）；。 3 .主要技术标准 （1）线路主要技术标准 ⑴铁路等级：国铁Ⅰ级； ⑵正线数目：初、近期单线、预留双线； ⑶最小曲线半径：一般1200m，困难800m； ⑷限制坡度：6‰； ⑸牵引种类：电力； ⑹机车类型：HXD系列； ⑺牵引质量：初期5000t；近期煤炭10000t、部分5000t，其他5000t；远期煤炭万t，其他5000t； ⑻到发线有效长度：初期1050m，近期1700m、部分1050m，远期1700m； ⑼闭塞类型：初、近期自动站间闭塞加CTC，远期自动闭塞；（2）轨道设计标准 正线钢轨采用60kg/m、25m标准长度的钢轨，轨枕采用新III 型混凝土枕，每km铺设1680根。桥上轨枕采用新III型混凝土桥枕，
1.0目的： 为保证涂装产品品质及交期，规范涂装作业流程。 2.0适用范围： 适用于本公司涂装车间作业。 3.0术语与定义： 无 4.0职责与权限： 4.1计划部 负责《涂装课生产每日计划》的制定及变更，协调涂装所需生产物料准时送达涂装车间。 4.2品质部 4.2.1负责对涂装首件按照SIP判定是否合格。 4.2.2负责对涂装完成品按照AQL水准进行抽检，判定批量是否合格。 4.2.3负责对涂装全检出的不良品进行抽检，判断是否符合标准。 4.3涂装经理 4.3.1负责调度涂装部内部各项事务，使之正常进行。 4.3.2对涂装全盘撑控，配合公司出货及对部门成本运营控制。 4.4涂装课长 4.4.1负责生产计划审核，并监督日常产量及交期管控。 4.4.2负责本课工作的统筹安排并与其它部门进行沟通协调。 4.4.3负责监督本课成本节约、良率及效率提升。 4.5涂装工程师 4.5.1负责涂装产前的工艺评估，跟踪新产品、治具的检讨及更改。 4.5.2对新产品或新油漆的用量的评估。 4.5.3负责车间异常处理及生产制程的优化。 4.6涂装领班 4.6.1负责督导组长日常工作，并审核每日生产统计结果。 4.6.2采取措施减少生产作业过程中的损耗浪费，降底生产成本。 4.6.3监督组长日常工作，并审核每日生产统计结果。 4.7前置组长 4.7.1依照生产排程，对生产进行排线，确保满足交货。 4.7.2协助技术员，保证良率，完成每天任务。 4.7.3负责设备保养、点检，完成每日生产数据的统计记录。 4.8涂装技术员 4.8.1负责做到首件→试产→量产，经常巡线、确保品质及效益。 4.8.2负责当班产量达成、良率提升、油漆成本控制。 4.8.3负责涂装设备的保养、点检，生产数据的记录。 4.9调油员 4.9.1按照所生产产品的标准油漆调配参数调配当班生产排程所需各类油漆。 4.9.2负责调油参数记录及油漆报表记录。 4.10全检组长 4.10.1安排人员完成每天喷涂后的产品100%全检，确保产品品质合格。 4.10.2对下工序退料不良确认并对本组品质不良流出原因的追溯与分析，指导员工对品质标准掌握的改善。
喷漆作业指导书 1、前期处理 1.1坯面清理：根据车辆修复后的状况，采用除锈剂、砂纸、铁刷等进行。 1.2除锈后，用清水将坯面清洗干净，用棉丝等将须抹腻部位擦拭干净，干燥10分钟。 1.3用2号60目粗砂布将须喷漆部位进行打磨。 1.4用清水清洗后，用棉丝等将打磨部位擦拭干净，干燥10分钟。 1.5坯面清理后自检要求：无锈、无剩余不牢固漆皮、无油污。 2、车身修复 2.1调配原子灰，原子灰和固化剂的比例为50: 1。 2.2用调配后的原子灰填在金属表面凹处补修复表面。 2.3干燥： a）大气温度20C以上时，自然干燥，干燥时间不少于20分钟。 b）大气温度低于20C，红外线烤干，干燥不少于5分钟。 c）温度过高、过低时，适当延长或缩短干燥时间，每低5度干燥时间延长10 分钟。每高5度干燥时间缩短5分钟。用红外线烤干时，干燥时适当缩短。 d）当环境湿度大于85%以上时，禁止用原子灰填补修复操作。 e）第一道腻子干燥后，用2号60目干砂布将填补修复表面进行曲打磨。 2.4第二遍用原子灰填补修复不平表面。 2.5干燥（同2. 3.） 2.6第二道腻子干燥后，用P150-P240号水砂纸将填补修复表面进行打磨。 2.7第三遍用原子灰填补修复不平表面。 2.8干燥（同2. 3.） 2.9第三道腻子干燥后，用P600-P800号水砂纸将填补修复表面进行打磨。 2.10个别有砂眼的地方用砂眼灰找平。 2.11用P800-P1000号水砂纸将修补表面磨平。 2.12 干燥（同2. 3.） 2.13填补修复表面后自检要求：无砂眼，无砂纸道痕、完全平整、光滑。
3、喷底漆 3.1配合比例：稀料与底漆比例为2: 1用搅拌尺充分搅匀。 3.2喷底漆：喷枪喷嘴直径①1.5— 1.8mm 将喷枪的压力调至0.3土0.1Mpa，使喷枪喷出的液体呈直角、扇面形、喷嘴至漆 面约15-20 cm0 3.3干燥：大气温度常温时（20度以上），干燥时间不低于10分钟，大气温度过高、过低时，适当延长或缩短干燥时间。 3.4打磨：用P1000号水砂纸将喷漆表面进行打磨至平整、光滑。 3.5干燥：大气温度常温时（20度以上），干燥时间不低于15分钟，大气温度过高、过低时，适当延长或缩短干燥时间。 3.6使用压缩空气将喷漆表面吹干净。 3.7喷底漆表面自检要求：无滑痕、平整、光滑。 4、喷普通面漆 4.1喷面漆 a）使用已调制好的漆料进行喷漆作业。 b）漆在使用前加的固化剂、稀料比例为：漆和固化剂2：1加30%稀料。 c）喷枪喷嘴直径：①1.5—1.8伽 d）使用压缩空气压力：0.4—0.8Mpa e）喷漆每遍相隔时间：每次喷完漆后自然干燥5—10分钟，最后一遍面漆需要烘干，60C± 5C烘干30分钟。 f）干燥：整车喷好后，在大气温度20C时，至少干燥6—8小时。大气温度过高、过低时，适当延长或缩短干燥时间。 4.2喷漆表面要求：平滑、光亮、色泽均匀、边界整齐、漆面无泡、无龟裂、无皱纹、无流痕、不须喷的部位不得有漆痕。 5、喷金属面漆 5.1.喷面漆 a）使用已调制好的漆料进行喷漆作业。 b）漆在使用前加的稀料比例为：漆和稀料2：1o c）喷枪喷嘴直径：①1.5—1.8伽
郑州市轨道交通1号线二期土建工程02标段 梧桐街站～化工路站区间 盾构工程管片拼装作业指导书 编 制： 年 月 日 复 核： 年 月 日 审 批： 年 月 日 中铁隧道集团有限公司 郑州市轨道交通1号线二期土建工程02标段 2015年3月
§§11 编编制制依依据据 （1）郑州市轨道交通1号线二期工程区间管片结构及防水设计通用图； （2）郑州市轨道交通1号线二期工程梧桐街站～化工路站区间平、纵断面设计图； （3）郑州市轨道交通1号线二期工程梧桐街站主体结构设计图； （4）地下铁道工程施工及验收规范GB 50299-1999（2003版）； （5）盾构法隧道施工与验收规范GB 50446-2008； （6）地下防水工程质量验收规范GB 50208-2011； （7）建筑工程施工质量验收统一标准 GB 50300-2013； §§22 编编制制目目的的 （1）规范操作程序，指导现场施工； （2）确保管片安装系统的安全使用； （3）确保管片安装质量，提高管片安装速度； （4）提高成洞隧道产品的质量，创优质工程。 §§33 适适用用范范围围 郑州市轨道交通1号线二期土建工程02标段梧桐街站～化工路站盾构工程区间隧道管片安装施工。 §§44 工工程程概概况况 区间隧道工程采用盾构法施工，钢筋混凝土管片采用C50、S10混凝土，外径为6000mm ，内径为5400mm ，环片厚度300mm ，环片宽幅1500mm ，，每环衬砌环管片分为6块，其中封顶块1块、邻接块2块、标准块3块。衬砌环按两环一组错缝式拼装。 §§55 相相关关定定义义 55..11 管管片片 指用于盾构开挖后完成隧道衬砌的预制钢筋混凝土圆环，管片混凝土强度C50，抗渗等级S12。管片内径为5400mm ，外径为6000mm ，厚300mm ，管片环宽1500mm 。每环管片组成为3＋2＋1，即三块标准块、两个邻接块、一个封顶块。为满足曲线地段线路拟合及施工纠偏的需要，专门设计了左、右转弯楔形环，通过与标准环的各种组合来拟合不同的曲线。楔形环采用双面楔形式。 55..22 负负环环管管片片//00环环管管片片
文件名称：静电粉末喷涂线作业指导书文件编号：WTL－MP－PD-007 发行日期：2007年03月01日
1.目的： 规范本公司静电粉末喷涂线的作业规程，确保产品符合客户的质量、成本、交货期要求。 2.适用范围： 静电粉末喷涂线的全过程作业 3.工作职责： 3．1制造部技术工程师负责制定本作业指导书。 3．2制造部生产作业人员负责严格按本作业指导书进行生产作业。 3．3品管部负责监督本作业指导书的执行，以及产品质量验证。 4.工作程序： 4．1静电粉末喷涂线工艺流程
4．2前处理槽液作业流程 4．2．1予脱脂及脱脂槽液的配制 先向槽内加入3/4水，然后缓慢地加脱脂剂，再加入水至所需的液位，同时 开动泵，进行搅拌加热至所需温度。 4．2．2表调槽液的配制 先向槽内加入3/4水，再将表调剂缓慢地加入并将水加入至所需液位，同时 开动泵，进行搅拌。 4．2．3磷化槽液的配制 先向槽内加入3/4水，再将磷化剂加入，开动泵，进行搅拌，再加入中和剂 加水至所需液位，开始生产时再加入促进剂。 前处理槽液配制表 4．3前处理槽液化验及补液 4．3．1予脱脂，脱脂槽夜 全碱度（TAL）的测定：用移液管吸取10ml槽液，置于三角烧瓶中，加入三 滴P.P指标剂，然后用0.1NHCL进行滴定，使槽液的颜色由粉红色变为无色 时，终止滴定，所消耗的滴定液毫升数，即为全碱度的点数（pt）。 槽液全碱度需升高一个点，则需加脱脂剂BS—159的量分别为予脱脂槽为 2.6Kg,脱脂槽为4.6 Kg。 4．3．2水洗槽（1）水的碱污度可用上述方法测定 4．3．3表调槽液 全碱度（TAL）的测定：用移液管吸取10ml槽液，置于三角烧瓶中，加入三 滴P.P指标剂，然后用0.1NHCL进行滴定，使槽液的颜色由粉红色变为无色 时，终止滴定，所消耗的滴定液毫升数，即为全碱度的点数（pt）。
2.定义：（无） 3.适用范围：涂装2号、3号线 4.要求： 4.1作业前准备： 4.1.2作业前按规定戴好手套、穿上围裙等劳保用品； 4.1.3按照生产计划及组长工作安排，准备好相关吊具、挂具，并将工件移到指定区域。 4.2作业过程: 4.2.1首先检查吊具的完好、适用性;变形、散架的吊具、挂具挑出作修整，挂具导电不佳的挑出作退漆处理（以点面接触的工件必须确保接触点面无漆膜；以线面接触的工件必须确保接触线面漆膜不超过200UM）；吊具漆膜超过800UM的挑出作退漆处理； 4.2.2上挂时按相关工艺卡要求上挂； 4.2.3所挂的吊具，挂具需确保平稳，无缺挂具等现象； 4.2.4所有上挂的工件必须是经过品管人员确认合格后，方可上挂； 4.2.5工件上挂前，需作全面的检查，检查项目为： A．工件规格、数量应与物料卡相符合，有异常需及时向上级主管汇报，并知会相关人员及时处理； B、工件外形结构应与样品相符合，检查工件外观，如有碰伤、变形、喷丸不均而产生的凹点超过1MM深的不良工件，经修整合格以后再上挂； C、检查工件各焊接点、线面处，打磨点面，如有漏焊、焊渣、焊瘤及有无磨伤；磨不到位等，按《涂装部修整作业指导书》修整以后上挂； D、检查工件内、外表面及焊接处的表面状况，如有锈斑无法用锉刀或砂纸打磨克服的工件请挑出； E、经过酸处理的工件，必须检查其表面锈斑状况，确认合格后，方可上挂。 4.2.6经过酸处理工件的上挂过程： A、经酸处理的工件，必须优先投入生产； B、经酸处理的工件，当其发黄面积超过3CM2时需重新处理，小于改面积先用布条擦干
到位； 4.2.8在上挂过程中，绝不允许有空挂和空钩的现象。 4.3作业结束： 4.3.1作业结束确定暂不使用的吊具、挂具需及时的分类归位。 4.3.2各工件筐、工件架及生产工具、辅助材料及时归位或存放。 5.罚则：未按作业规范作业人员、处警告以上处分。 6.发行范围：事业一二部涂装部，事业一二部品管课，事业一二部技术设备部，技术开发中心生技部 7.相关文件：《涂装修改作业指导书》 8.附件：（无） 9.作业流程图：
PFA（可融四氟）喷涂作业工艺指导书 郑州天一萃取科技有限公司（防腐事务部）PFA喷涂作业流程作业内容及重点 一．工件检验1、如果是碳钢基材的主要检查：表面无气孔、变形、砂眼、缝隙等焊接不良 现象。 2、如果是镜面不锈钢基材的主要检查：外表面有无挂伤、风机空气过滤器静 态混合器汽水混合器净化空调乳化机乳化机乳化泵内表面无气孔、变形、砂眼、缝隙等焊接不良现象。 二．前处理1、打磨：把工件表面的毛刺、焊碴、尖角、锐角等用角磨机仔细打磨。 2、除油：空烧用430℃高温除油，按工件大小、轻重设定保温时间，彻底烧去 素材残余油质。（主要针对各种不锈钢、碳钢、铜、石墨、铝、烯有金属和有色金属） 3、表面粗糙化：喷砂采用8公斤气压，20#金钢砂表面均匀喷砂 三. 喷涂前处理1、向烤炉内架放工件。 2、用空气枪不低于6kg压力，吹净喷砂表面余尘。 3、喷涂前素材预热干燥处理，除去表面残留水份。 四. 底漆.喷涂前准备1、把所喷涂底漆料提前30分钟搅拌，保证喷涂时涂料没有任何沉淀 2、喷涂前检查喷枪出油量、雾化宽窄度、气压大小是否正常，如有异常问题 要及时解决，保证喷涂顺畅 3、带好防护口罩、眼镜和防尘服装。 五．底涂和烧结1、所用料为PFA专用底漆，日本大金品牌或美国杜邦品牌。 1、所用料为PFA专用底漆，底漆有液体和粉体两种，根据工件情况而定。 2、喷涂膜厚约0.05毫米，烘干温度150℃，保温时间根据工件大小轻重而定。 3、底漆烘干后喷涂薄薄一层面漆，使之底漆面漆牢牢结合。 3、烧结温度为380℃，保温和设定时间根据工件大小轻重而定。 六.上涂前准备工作1、把所用喷涂底漆料提前30分钟进行流化处理，保证粉管吸粉时通畅。 2、检查静电喷枪出粉量、静电、气压大小是否正常，如有异常问题要及时解 决，保证喷涂顺畅 3、带好防护口罩、眼镜和防尘服装和高温服。 七．上涂1、所用料为PFA，日本大金品牌或美国杜邦品牌。 2、每次喷涂膜厚为0.15-0.25毫米。 3、烧结温度360℃--370℃之间、保温时间根据工件大小轻重而定。反复喷涂 和烧结一共需要4至5次左右。 八．检测1、用膜厚仪测量膜厚是否达到要求。 2、如1毫米防腐层就用6000V电压垂直沿防腐层面低于50mm/s的速度进行100% 的探伤，不产生白色火花为合格。 九. 包装用气泡膜和木盖保护法兰面防腐层不受碰伤为标准。
铸件涂漆作业指导书 1.0涂漆前要求: 1.1操作者要对产品进行检查确认是否达到喷漆要求各个表面是否有毛刺、铁包、粘砂或其他的缺陷,如有必须进行必要的打磨。 1.2待涂漆铸件经抛丸后,表面清理干净,符合涂漆要求。 1.3铸件抛丸到涂漆的时间间隔不超过8小时（有特殊要求的按其要求执行）。 2.0涂料准备: 2.1操作者根据铸件种类按技术要求调配、使用涂料。检查涂料、稀释剂和防锈油以及其他材料是否符合规定要求准备齐全。 2.2检查压缩空气装置、喷漆设备等是否能正常运转。 2.3各种工装辅具、辅助材料是否准备齐全。 2.4喷涂前的涂料要搅拌均匀,双组份漆须先单独搅拌均匀后,再按比例定量配置、均匀调配。调配好的双组份漆放置超过6小时者不可使用。 2.5严格禁止不同漆种（包括不同颜色）交替使用相同容器。 3.0涂漆操作: 3.1涂漆时先喷(涂刷)内腔后刷涂外表,先涂加工部位的一面（上表面）,然后再翻转喷另一面,达到覆盖整个铸件表面。 3.2底漆需涂覆两遍,应在漆膜表干后再进行第二遍的喷(刷)漆操作,铸件表面不准有起皱、堆积、流挂,死角不得漏漆和露底。 3.3每层漆膜厚度为3050微米,最终厚度应确保在60100微米内,如顾客有 特殊要求按顾客要求控制。 3.4双组份漆硬化时间在5小时以上方可转运铸件。铸件喷刷底漆后要防止表面被污染。 3.5涂漆中翻转、装车、转运应有防护措施,防止损坏漆膜,因翻转、装车、转运损伤的漆膜必须及时补涂。 4.0检查员负责对每日漆膜质量进行抽查,采用划痕法、比较法或用涂层测厚仪检查漆膜厚度,并记录,不合格的涂漆需返工,无法弥补时将重新抛丸去掉不合 格漆膜后重新涂漆。
铝合金轮毂基础知识 一、轮毂的概念及工作状况 ●轮毂的概念： 轮毂又叫轮圈，在行业外也有一些不同的叫法：车轮、轮辋等。它作为整车行驶部分的主要承载件，是左右整车性能最重要的安全部件，在OE主机厂被定为A级安全件。 ●轮毂的受力状况： 轮毂通常会受到两个力的作用：一是要承受静态时车辆本身垂直方向的自重载荷；二是要经受车辆行驶中来自各个方向因起动、制动、转弯、石块冲击、路面凹凸不平等各种动态载荷所产生的不规则应力。 轮毂的静态应力分布 轮毂被安装到车上后，车轮便承受着整车垂直方向的自重力。其中轮辋部分是通过轮胎的充气压力传递而来的，轮辐部分的力是通过轮辋传递来的车辆自重力，这些力都属于静态应力。 二、轮毂的工艺介绍及材质优缺点 ●轮毂的材质分类及应用车型： 轮毂通常使用的材料有钢材和铝合金材料两大类，即钢圈和铝轮。钢圈多应用于卡车、货车和大客车等；铝轮已普通应用于轿车、SUV/MPV等(不过有的汽车厂为降低成本给轿车配的备胎还有使用钢圈)。 ●“钢圈”的工艺介绍及材质优缺点： 生产工艺：是用合金钢板材通过轧辊和冲压制成轮辋、轮辐(或钢丝)的坯料，再经铆接、点焊、二氧化碳电弧焊、挤压等工序装配组合而成。 材质优缺点： 优点：制造工艺简单，生产成本低、价格便宜，抗金属疲劳能力强不易变形等。 缺点：外形不美观造型单一，重量大耗油，惯性阻力大，散热性较差，易生锈等。 ●“铝轮”的工艺介绍及材质优缺点： 生产工艺：是将铝合金锭熔化成铝液后进行精炼变质、除气扒渣处理形成较纯净的铝液，铝液再进行铸造浇铸(重力或低压)成白毛坯之后去除浇口、帽口再进行热处理（固熔→淬火→时效），再通过数控车床和加工中心做机械加工形成半成品，再进行粗打磨、前处理清洗、吹水烘干、喷粉+烘烤固化形成粉坯，再进行精打磨、喷色漆、喷透明漆(或透明粉)+烘烤固化后形成最终成品。 ●“铝轮”的工艺介绍及材质优缺点： 材质优缺点： 优点：外观美观造型丰富，重量轻省油，惯性阻力小增加改动机寿命，散热性较好提高轮胎寿命，制造精度高平衡性佳/舒适度好等，漆层附着不易生锈。 缺点：制造工艺复杂，生产成本高，价格较贵，材质较脆抗金属疲劳能力一般容易变形开裂(受严重撞击时易断裂)等。 三、铝合金轮毂的材料介绍 ●铝合金轮毂所应用的材料型号： 轮毂在铸造铝合金方面，目前行业里广泛使用的材料是A356.2铝合金(是属于美国ASTM标准里的
喷漆作业指导书-制度大全 喷漆作业指导书之相关制度和职责，1.?目的规定了喷漆的设备操作、工艺范围、工艺流程、工具、质量控制标准以及安全操作规程。2.适用范围本标准规定了设备内部各个构件及产品外观涂装的操作方法、技术要求和检验方法。:X^... 1.? 目的 规定了喷漆的设备操作、工艺范围、工艺流程、工具、质量控制标准以及安全操作规程。2.适用范围 本标准规定了设备内部各个构件及产品外观涂装的操作方法、技术要求和检验方法。: X& ^3 B0 3.术语及定义/ L+ Y6 @4 O" ^2 S (1)涂料:是一种有机高分子胶体混合物的溶液,将其涂布在物面上能干结成膜,学名叫“有机涂料”,俗称“油漆”。 (2)涂装:将涂料涂布在物面上的施工过程,即油漆施工。 (3)稀释剂:用来溶解及稀释涂料,以达到施工应用目的的物料。 (4)底漆:直接涂布在物体表面的打底涂料。 (5)防锈漆:由防锈颜料和适当的漆料配置而成,用以防止大气 中的氧气和水分对钢铁本体锈蚀的涂料。 (6)起泡:漆膜干结后,局部与被涂物体表面失去附着力,成直径不同的球状小泡向上膨胀隆起,内部包藏着液体或气体,或者发生破裂的现象。 (7)流挂:涂料施工于垂直物体表面,未干前涂层下流,干后漆膜厚度不匀,并成流痕的现象。 (8)针孔:漆膜在干结过程中,表面出现的一种凹陷的透底的针尖细孔现象。 (9)渗色:在底层漆上涂覆一层漆后,底层漆的颜色由于新漆层溶剂的作用而渗透于表面的现象。 (10)桔皮:涂料喷涂施工后,由于漆腊流平性差,干燥后的漆腊表面形成起伏不平的类似桔皮的现象。' v: t0 I* F" L. w" F (11)褪色:色漆漆膜在暴露中,由于光、热或其它因素的作用,颜色减退失去其原有的颜色的现象。 (12)附着力:指漆膜与被涂物件两种物质表面通过物理和化学力的作用结合在一起的坚牢程度。 (13)脱落与脱皮:由于涂层和物体表面或新旧涂层之间丧失了附着力,涂层表面形成小片或鳞片脱离的现象称为脱落。当涂层和底表面间的附着力完全丧失,使涂膜整张脱落时称为脱皮。 4.0作业程序:检查——挂钩——抛丸——清整——罩漆——烘烤——下架 5.0操作步骤:- Q$ O8 j/ g# R$ 5.1工作前2 L- {# C9 G- g& r 5.1.1上班首先阅读当天生产指令,了解并记录有特殊喷漆要求的单 号。 5.1.2检查工作过程中需要的工具,如挂钩、吹枪等是否到位,完好。 如果没有或损坏需及时上报。 5.1.3检查当天使用的原、辅材料,如果不够需向上级领导反映,班
铝合金轮毂热处理相关知识 1、铝合金轮毂热处理过程及重要性 热处理就是以一定的加热速度，升到某一温度下保温一定时间并以一定的速度冷却，得到某种合金组织和性能要求的一种加工方法。其主要目的是：提高力学性能，增强耐腐性能，改善加工性能，获得尺寸的稳定性。 铸造铝合金轮毂选用的材料是A356铝合金（美国牌号），对应的国内合金牌号为ZL101，属铝-硅系铸造合金，通常采用T6热处理工艺，含义如下表： 表1 热处理状态代号、名称及特点 铝合金轮毂的热处理强化的主要方法是固溶淬火加人工时效。在Al-Si-Mg 合金中，固溶处理的实质在于：将合金加热到尽可能高的温度，并在该温度下保持足够长的时间，使强化相Mg2Si充分溶入α-Al固溶体，随后快速冷却，使高温时的固溶体呈过饱和状态保留到室温。温度愈高，愈接近固相线温度，则固溶处理的效果愈好。固溶处理也会改变共晶Si的形态，随着固溶保持时间的延长，Si相有一个缓慢球化和不断粗化的过程，这种过程随固溶温度的提高而增强。一般铝合金轮毂的固溶温度选择在535--545℃之间，时间为6小时。固溶温度对Si 相形态的影响要比保温时间的影响大得多，通过参照相关理论和试验发现，550℃保温100分钟后的Si相形态等同于540℃保温300分钟后的形态，目前中信戴卡公司热处理工序步进式连续炉，除特殊产品有明确要求外，均采用固溶550℃保温140分钟左右的热处理工艺。当然，选择的是较高的固溶温度，对设备稳定性
的要求也很高，炉膛内各部温度要均匀，否则局部温度过高，会导致部分产品过热、过烧。 铝合金轮毂淬火时的水温一般选择在60--80℃之间，而且水的状态对机械性能也有一定影响，这是因为轮毂淬火时水温升高，工件表面局部水气化的可能性增大，一旦气囊形成，冷速就明显降低，这会使机械性能降低，因而在工件淬火的情况下，必须要开启水循环装置（搅拌器、循环泵等），使水箱内的水处于流动状态，水温均匀，工件表面没有形成气囊的机会，保持一定的冷却速度，确保淬火效果。 控制淬火的转移时间对Mg2Si强化相的分布很重要，转移时间长会使强化元素扩散析出而降低合金的力学性能，所以转移时间越短越好，这也是生产实际中为什么要求转移时间控制在20s之内的原因。 淬火后人工时效温度的选择，对轮毂机械性能的影响非常明显，较高的时效温度下，屈服强度σ0.2随时效时间的增加而提高，延伸率δ则会降低，硬度升高。相反较低的时效温度和较短时效的时间，屈服强度σ0.2会偏低，而延伸率δ升高，硬度降低。目前时效温度通常选择130--160℃之间，时间为150分钟左右。 根据热处理工序特点及质量特性，热处理工序被定为T特性工序。铝合金轮毂热处理的重要性在于，产品能否满足安全使用要求。其质量特性不能用肉眼直观的进行判别，各项性能指标需要借助专门的检验仪器和设备，对轮毂进行各类检测而获得，由于受到检测频率和检测部位的限制，对于每一炉产品，甚至对每一个产品，检测都只是个别的、局部的，无论如何都不能达到对热处理质量100%的检测，检验也不能完全反映整批产品或整个产品的热处理质量；而且由于热处理过程特点是连续生产，批量投入，一旦出现热处理质量问题，对整个工序的影响面很大；另外热处理的产品是经过了熔炼、铸造、X光等工序的轮毂半成品，如果出现热处理质量问题，其损失也是不言而喻的；更主要的是轮毂热处理缺陷的漏检，很容易引发严重的质量事故，给企业带来无法估量的损失。 2、影响铝合金轮毂热处理性能的因素 首先是热处理工序对性能的影响（工艺参数是前提，工艺执行是过程）；其次是化学成分的影响（合金元素的含量控制，尤其是有害元素Fe的控制）；第三是熔炼过程中铝液的净化（除渣、除气）、晶粒细化（常用细化剂AL-TI-B）、变质效果（常用变质剂Sr）；第四是铸造过程中的产生的疏松、夹杂、气孔、
组装作业指导书及相关奖惩条例 1．总则 为了确保产品质量在组装过程中的稳定和提高，必须严格加强现场管理人员和操作人员的质量意识，明确各个岗位的工作职责和范围。根据本公司产品的生产工艺要求，特制定《组装作业指导书》及相关奖惩条例，希望该组全体员工在遵循职业道德，加强工作责任心、端正劳动态度、树立团队精神、努力提高个人操作技能和综合素质的前提下，严格按照《组装作业指导书》进行规范操作，坚决杜绝违章违规现象和粗制滥造，保障产品质量合格。 如果上岗员工自行其事、为所欲为，不按规定操作，将受到严厉的处罚，轻则调岗，重则辞退，而因此所造成的一切经济损失和其它后果均由责任人承担。每道工序均应严格把关，精益求精，除了保证本道工序的制作质量，还有义务检查上道遗留的问题，消除质量事故的隐患；下道工序如发现了上道工序的问题，上报后经查实可给予表彰和奖励，如发现异常而继续机械性操作把隐患流入下道工序，则应承担连带责任。所有人为因素造成的损失，都应由责任人承担后果，如损失严重，公司保留通过法律手段向责任人追诉的权力。 1.1 组装组共分备料清洗、装配、试压、加油、跑合五个工序。 2．备料、清洗 2.1 备料、清洗是组装前的准备工作，操作工从现场管理人员处接到领料单后，按先后顺序将当 日当班或次日需组装的产品配件依次从半成品库或其它工序领出，清查规格型号和数量准确无误之后，逐件检查，清洗干净再移交到组装工位。 2.2 严格区分每批次生产任务的配件中如支架、侧盖、封盖和托底坐上的产品或其它特殊标记， 如果配件上的标记不符合本批次生产任务的规定或者配件上应有标记而没有标记、一件配件上有两种不同的标记，均应视为异常问题品，必须上报现场管理，由现场管理查明原因，处理好后方可继续操作。 2.3 产品配件在运送和清洗过程中要轻拿轻放，不得野蛮操作、乱扔乱砸、碰伤任何部位，特别 要注意保护工件的配合面，切忌损伤。 2.4 必须使用安全性能稳定、没有隐患的清洗剂，定量更换，未经生产部或以上部门特批，严禁 使用易燃物品，如汽油、除油剂等作为清洗剂。 2.5 在清点数量和清洗过程中必须认真负责，仔细检查每件配件，凡外观存在缺陷，配合面存在 严重损伤，明显会造成漏油或其它不良后果，严重影响外观质量，包括未打磨飞边、毛刺的
防腐作业指导书 编 写： 审 核： 批 准： 2015年3月
一、目的和范围 1.本指导书规定了结构钢的防腐涂装的工艺及操作和检验应遵守的规则。 2.本指导书适用于一般钢结构产品的防腐涂装。 二、 防腐要求 根据卫生间实际使用环境和ISO 12944-2对腐蚀环境的分类，卫生间的外表面腐蚀性类别为C5-M（高温、高湿的沿海气候环境），选用满足海洋气候的防腐涂料。 三、 涂装工艺流程 涂漆前工件表面准备——清除焊渣飞溅、油污等——喷砂、丸清理表面、风管吹干净表面——预涂底漆——表面打磨平整、清洁——预涂中间漆——表面打磨平整、清洁——预涂面漆、喷涂面漆——出厂前进行补漆。 四、 漆膜厚度要求 产品涂漆质量具有耐腐蚀性，耐热、耐潮湿性能，总体外观质量符合行业标准，漆膜厚度要求如下： 序号类别涂料名称干膜厚度 （μm） 施工方法备注 1 底漆环氧富锌底漆70 喷涂 房体 2 中间漆环氧中间漆80 喷涂 3 面漆（外）氯化橡胶白色面漆50 喷涂 4 底漆（内）环氧富锌底漆40 喷涂 5 底漆环氧富锌底漆50 喷涂 顶框 6 面漆氯化橡胶蓝色面漆50 喷涂 7 黑色重防腐沥青漆150 喷涂/刷图底座 五、 涂漆前的表面处理
5.1工作环境 喷砂、丸应满足下列条件，才能进行。 5.1.1压缩空气使用前，必须先装上油、水分离器，并定期清理分离器。 5.1.2喷砂、丸前，必须调整喷嘴喷出压缩空气的压力不低于0.6MPa。 5.1.3喷砂、丸所用的石英砂、铁丸等必须干燥、干净及无污染。 5.1.4喷砂、丸前，必须用溶剂清除工件表面油污后才能进行喷砂、丸工作。 5.1.5空气相对湿度要小于85%，严禁雨天、雪天在露天进行喷砂、丸工作,工件 表面温度应高于露点温度3℃以上。 5.2 表面处理要求 5.2.1清理工序 工件表面有油污及凸起、毛刺、锐边、坡锋、焊渣等缺陷，先用溶剂油清洗油污，再用手工及动力工具将表面缺陷打磨平整，然后进行有效的 喷砂、丸处理。 5.2.2 表面喷砂、丸要求 所有需喷砂、丸工件表面，经喷砂、丸表面处理后，表面必须达到SSPC-SP10（相当于ISO Sa2?：非常彻底的喷射清理）喷砂、喷丸等 级标准，粗糙度M级，Ry50-75μm。 5.2.3手工及动力工具除锈 加工面、不需要喷砂、丸表面（电镀层、有色金属等）及油漆漆膜破损处，在涂漆前应对表面进行有效的清理,使表面达到SSPC-SP2 、 SSPC-SP3等级标准。 5.3 检查 检查表面处理后的清洁度、外观质量、表面颜色和粗糙度等。 六、 涂漆 6.1 涂漆前基本要求 6.1.1 所用的涂料的厂家、型号、批号、颜色等应符合要求。 6.1.2 对任何一组特定的油漆系统，底漆、面漆要出自同一制造厂家，以保证最 好的兼容性。必要时应遵循油漆厂家的要求。
