水泥砼路面质量通病及预防措施
目录
一、裂缝 (2)
二、影响混凝土强度的一些原因 (5)
三、从外观看混凝土存在的一些质量问题 (8)
四、结束语 (10)
摘要：当前水泥混凝土路面在高速公路建设中的应用比较普遍，就其在施工和养护中出现的各种病害、裂缝产生的过程，混凝土原材料、配合比、水灰比、施工操作等对质量的影响，以及产生外观质量缺陷的原因进行了比较全面的评述。
近年来，水泥混凝土路面在高速公路中的建设发展迅猛，但工程质量不尽人意，并导致建设费用大大增加，为了能更好地控制好水泥混凝土路面的质量，下面就针对成渝高速公路上常见的水泥混凝土路面质量问题并结合自己在多年来的施工管理经验作一广泛的探讨。成渝高速公路中的水泥混凝土路面出现质量问题的原因：除路基本身质量欠缺而影响到路面质量外，主要还有路面施工不规范及组成材料不合格的问题所至。其质量病害的主要问题有：
一、裂缝
产生裂缝的原因很多，从时间上可分硬化前和硬化后两个过程。
(一) 在硬化前，混凝土还处于塑性状态，由于各种组成材料的密度不同而发生沉降，内部自由水析出，引起沉降收缩裂纹，这一般发生在抹面层的时候。但在干燥的基层上浇筑混凝土面层时，因水份很快被基层吸收，引起混凝土较大地收缩也会产生宽而深的裂缝。
为防止沉降裂缝的发生，可采取以下防治措施：
1、混凝土浇筑后，在尚未出现析水前，应防止强风吹拂和烈日曝晒。
2、同时在浇筑后要及时养护，防止混凝土表面水份蒸发而干燥。
3、在浇筑混凝土前，应将路基基层浇湿。
4、采用二次抹面，以减少表面收缩裂纹。
5、避开高温气候施工。在高温天气下，水泥水化作用加快，内部水化热不易及
时散开，从而产生温度裂缝，同时因水份蒸发加快，使混凝土迅速干燥而收缩，易产生收缩裂缝。
(二)硬化后，由于施工不当或材料质量问题而产生裂缝
1、干缩裂缝
因水份蒸发，使干缩产生的拉应力大于混凝土的抗拉强度，使混凝土产生裂缝。它的特征是表面开裂，走向纵横交错，没有一定的规律，形似龟纹，缝宽和长度都很小，与发丝相似。
引起干缩裂缝的因素主要有：
(1)水泥中的硅酸二钙可产生很多肢体，它在干湿作用下，体积变化很大。水泥中的铝酸三钙水化时需大量的水，养护过程中膨胀值大，干燥时收缩亦大。这两种物质含量大时干缩性亦大。
(2)混凝土中的用水量对干缩值有很大的影响，当用水量增加一定百分数时，干缩值成倍增加。
(3)骨料的大小和级配也对干缩值有密切关系。级配良好时，空隙率小，砂浆含量减少，收缩值相对减少。对使用偏细砂时，会使混凝土收缩值增大。含泥量大的情况与使用偏细砂相类似。
2、由于温度应力而产生的裂缝这主要是因昼夜温差太大，而产生较大的温度应力，由于没有设置伸缩缝和对混凝土面板进行及时切割，而造成面板拉裂。因为混凝土材料对温度的变比而引起的伸缩量约为每度0．01毫米，当累计长度内温度应力超过抗拉强度时，就会发生裂缝。一般在20—40米范围内应设置伸缩缝，以防断裂。
3、基层原因而产生的反射裂缝由于基层的裂缝没有进行及时处理，而反射到面层，使面层断裂。
目前，水泥混凝土路面基层采用的结构形式以水泥碎(砾)石稳定基层为主。因温度应力及其它因素的影响，基层浇筑好后，在一定范围内会自然断裂，如在基层上人为地设置一些伸缩缝，为使上下缝对齐，会增加不少施工难度。混凝土水稳基层设置了伸缩缝（一般100米内不超过5条），以二层油毛毡来处理，油毛毡宽度为50厘米，从施工效果来看比土工布处理较为理想。
4、由于材料不良引起的裂缝
(1)水泥安定性不良引起的裂缝
水泥熟料如锻烧不充分，会产生较多的游离氧化钙，因它的水化过程很慢，导致水泥己凝结硬化后仍继续水化而产生体积膨胀的体积变化不均匀现象，使路面出现龟裂、断板等。还有氧化镁及石膏的后果与氧化钙类似。为防止水泥安定性不良引起的裂缝，应加强检验，并选用低碱性水泥。
(2)因拌和物温度过高，而出现“假凝”现象，并使混凝土板块断裂
水泥拌合后不久，便产生变硬，尔后又变软，逐步正常硬化。这一过程中开始出现的现象即为“假凝”。这是因为拌合物温度过高，使水泥颗粒表面形成一层薄的硬壳，使混凝土拌合物的和易性变差，且影响后期强度。另外，内部热量不易散发，使体积膨胀，也易引起混凝土裂开。
因此，为防止混凝土发生假凝现象，要控制混凝土的拌合物温度。
(3)水及砂中有害杂质对水泥混凝土有腐蚀作用
有害杂质与混凝土产生反应生成易溶于水的物质，使混凝土被腐蚀，强度降低，在车辆荷载的不断作用下，遭到破坏。
根据规定：对砂、石材料的试验检测每料场要做一次，稻田水和水沟水一般情况下不能作拌合用水。
(4)砂、石材料中的活性材料与水泥中碱产生化学反应，使混凝土结构遭到破坏
集料中的活性二氧化硅与水泥中碱性氧化物水解后生成的氢氧化钠和氢氧化钾会产生化学反应，并在集料表面生成一种碱——硅酸凝胶体，这种凝胶体吸水后体积产生膨胀，使混凝土结构破坏，出现较深的网裂，这就是“碱——骨料”反应。
1、新出厂的水泥不能立即使用，因新出厂的水泥温度较高，且游离氧化钙等还没有完全消解。
2、采用低碱水泥和非活性集料。
3、严格控制混凝土的振捣时间，既要振捣密实又要避免过振，过振导致离析，使表面砂浆过厚，易产生收缩裂缝。
二、影响混凝土强度的一些原因
1、选用材料不当
(1)骨料中针片状石子含量过高
针片状石子在混凝土中易出现架空现象，空隙率较大，受压易折断，从而影响混凝土强度。
(2)选用较细的砂、且杂质含量过高
根据规范规定：砂的细度模数应在2.5以上，含泥量不超过3%。
(3)水泥随意掺合使用
因不同水泥中混合物质量及掺量都不同，掺合后将使水泥性能发生变化，标号降低，从而影响混凝土的强度。
(4)粗骨料采用砾石
砾石因表面光滑、无棱角，与水泥砂浆的粘结不够好，使混凝土强度降低。应采用机轧碎石作骨料。
(5)砂、石材料内含有杂质
根据规范规定：粗骨料含泥量不超过1％，砂含泥量不超过3％。砂、石材料内杂质的含量对路面塑性收缩开裂和干缩变形影响很大。
(6)对粗骨料最大粒径控制不严
根据规范规定：水泥混凝土路面最大集料粒径为40毫米。但在施工中往往控制不严，大粒径集料的混凝土弯拉强度相对偏小。
2、外加剂对混凝土强度的影响
在掺有早强剂或速凝剂的混凝土中，因水泥短期内水化、硬化，使水泥颗粒表面生成一层硬亮，阻碍了水泥进一步水化，导致后期强度偏低。
3、配合比控制不严以及计量不准确
(1)水灰比的问题
混凝土中的拌合水分自由水和化合水两部分。化合水的作用是使水泥水解和水化，剩余的皆为自由水，它是为了满足操作的要求。自由水在混凝土硬化过程中逐渐蒸发，使混凝土内部形成空隙。如水灰比偏大，使混凝土密实度降低，强度也就降低；但水灰比偏小时，因和易性差，影响施工操作，也难以振捣密实，使混凝土强度降低。因此要严格控制水灰比。
(2)计量不准确
混凝土的配合比是根据混凝土强度、耐久性、耐磨性、和易性来确定的。根据规定计量误差：水泥1％，粗骨料3％，水1％，外加剂2％。同时计量不准确也影响砂石材料的级配，没有一个好的级配，混凝土的密实度就难以保证。新规范中作出了明确规定：水泥混凝土路面、大桥特大桥、隧道等有大体积混凝土施工的工程应采用拌和站并必须配置一定数量的自动计量设备，禁止用体积法计量。
4、施工操作不规范
(1)砂石材料含水率的测定
砂石材料的含水量是随气候变化而变化的。施工中住往根据设计而不考虑这一因素，从而使水灰比失去控制。事实上，在施工现场要在每班开工前及天气变化时，对砂石材料进行含水量的测定，及时对水灰比进行调整。
(2)标高控制不严，使混凝土板块厚薄不均，造成混凝土强度不匀，在混凝土板块厚薄不均界面，在外力作用下及收缩时产生拉应力，易产生裂缝，影响混凝土的使用质量。
(3)振捣不密实
从现场取芯的芯样上，往往会发现芯样气孔较多。这是混凝土振捣不密实的表现，混凝土有足够的弯拉强度，来自于它的密实度。
(4)随意向混凝土中加水
这种行为与水灰比过大的情况类似。随意加水会使混凝土中自由水份增加，随着水份蒸发，使混凝土内空隙增大。
(5)养护不及时
混凝土的结构和强度的形成及增长有一个过程，并需要有一定的温度和湿度条件。如不及时养护，会影响混凝土水化作用的正常进行和水化物的生成，从而影响混凝土的强度。
(6)一盘中多余的混凝土在浇筑间歇摊在基层上面
对于在工作间歇遇到一盘多余的混凝土摊铺在基层上的做法，这是不允许的。但在工作中确实也碰到过，特别是在低等级公路的混凝土浇筑中较为多。
很显然，加了这一薄层使面层厚度减少，且薄层未经振捣结构强度低，由于这一薄层的存在势必影响面层的强度。
三、从外观看混凝土存在的一些质量问题
1、路面起砂磨损和露骨
(1)路面磨损甚至露骨除了与砂石材料中的含泥量及砂偏细等有关外，还与水泥有关。水泥混凝土浇筑，由于水泥稠度指标达不到，保水性较差，泌水较为严重，最后路面起砂磨损现象很严重。
(2) 在旧路改造时，由于路面接坡没有处理好造成磨损露骨
因接坡没有处理好，在车辆运行过程中，将旧路上的泥土、砂、石子等带到浇筑好的路面上，在车轮的不断作用下，便路面造成磨损最后露骨。
一般规定：混凝土路面浇筑单向长度不得小于1公里。
根据经验：接坡用混凝土进行处理(长度约15米)，可减缓上面这种情况的产生。
(3)路面浇筑中，提浆机如使用过多，由于提浆机振动频率大，使面层砂浆过厚，也易造成起砂和露骨。
2、面层出现小坑洞
这是因为砂石材料中混进小泥块或杂质而引起的。为了避免以上这种情况的产生，具体操作时因注意：
(1)对加工好的碎石进行过筛，防石粉结块及增加含泥量。
(2)对堆料场进行硬化处理，防止直接堆在耕地上，以免装料时底层泥土混入。
3、断边、缺角现象
混凝土路面板角、板边部分应力易于集中，因振捣不良等原因，容易发生裂缝：在外力作用下也易发生断边、缺角现象；如接坡太低，在车轮作用下，易使混凝土板角断裂或使板边啃掉。
4、表面压纹不均匀
由于路面施工平整度差、压纹时间掌握不好等原因，导致压纹深度不均匀。目前，采用先拉毛后割缝的施工工艺，对行车安全较好。
5、侧面蜂窝、麻面
振捣不实、振捣不够使混凝土内气泡未能上浮而粘着模板，或模板上粘着水泥砂浆末刷洗干净使板面粗糙，在漏振及漏浆的情况下出现蜂窝和麻面。
6、脱皮
在施工中，因混凝土面板受雨水侵袭导致水泥浆流失，然后采用水泥浆粉刷补救，或是混凝土坍落度大及水泥保水性差使面板泌水严重，或用干水泥补撒吸水等都会产生脱皮。
7、灌缝问题
(1) 灌缝材料质量欠佳及漏灌
灌缝材料质量欠佳造成温度高时被车轮撕裂，温度低时自行脆裂；漏灌及灌缝不良会造成雨水下渗，影响路面的使用质量。
(2) 灌缝不及时、切缝深度不足及灌缝时缝内湿度太大
灌缝不及时会使泥砂等杂质进入缝内，切缝深度不足及灌缝时缝内湿度太大，都会影响灌缝质量，灌缝必须在缝槽干燥的状态下进行。目前，灌缝料质量较好的有改性沥青、聚氨脂等
8、车轮、脚印及刮刀印痕
这些人为因素造成混凝土外观出现的质量问题，只有通过加强施工现场的管理，才能使其得到有效控制。
9、纵缝拉开
纵缝拉开的原因主要是中央拉杆没有按规范设置，这在低等级公路建设中容易出现；在高等级公路建设中，双车道混凝土一次性浇筑的路面中缝拉杆设置较
易疏忽，操作人员比较随意，既不拉线，也不对布设距离进行丈量，这都会给以后路面的使用质量留下隐患。
10、拼板时混凝土跑到邻板上
拼板时，由于操作不当，会使混凝土跑到邻板上，影响中缝的美观，并使面板平整度受到影响，实际施工中，可用宽约5厘米、长3．5米的钢板条靠在板边，以防砂浆跑到浇好的面板上。
11、线型不顺
立模不到位、放样不准确或者模板变型造成中缝、边线不顺。
12、喞泥、错台现象
喞泥现象的产生是基层中有可悬浮的细粒松散土，在路面上雨水渗入及车辆荷载的重复作用下，使基层破坏甚至脱空，使面板出现喞泥、错台甚至断裂。13、平整度欠佳
平整度不佳的主要原因是抹面操作人员掌握不好形成的，另外平板振捣梁也有一定的关系。一般采用铝合金大尺，横跨模板上来回抹平几次，然后转90度再抹平，使平整度得到有效控制。
四、结束语
总之，要抓好公路混凝土路面的质量，除路基质量要保证外，必须严格控制材料质量，加强试验检测，做到准确计量，及时对配合比作出合理的设计，严格控制水灰比；同时，必须规范操作行为，按规范施工，加强养护工作；另外，积极探索和改进施工工艺，以提高混凝土路面的整体质量。
水泥混凝土路面修复技术方案 甲方：潍坊特钢集团有限公司 乙方：潍坊市奎文区钢城建筑公司钢建八处 一、主要技术要求： 1、混凝土设计弯拉强度标准值均为重交通。 2、主要材料组成要求： （1）由于道路载重载车辆较多，因此要求修复路面混凝土所采用的水泥为道路硅酸盐水泥，水泥的28天抗压强度不小于 MPa,28天抗折强度不小于 MPa。水泥要求每批量应附有化学成分、物理、力学指标合格的检验证明。具体各项技术指标应符合《公路水泥混凝土路面施工技术规范》（JTG F30-2003）中表3.1.2的关于特重与重交通路面的技术要求。 （2）修复路面混凝土使用的粗集料应使用质地坚硬、耐久、洁净的碎石，主要技术指标应符合《公路水泥混凝土路面施工技术规范》（JTG F30-2003）中表3.3.1的技术要求，最大公称粒径不大于毫米，应按最大公称粒径的不同，用2-4个不同粒级的集料进行掺配。 （3）修复路面混凝土使用的细集料应使用质地坚硬、耐久、洁净的天然砂，主要技术指标应符合《公路水泥混凝土路面施工技术规范》（JTG F30-2003）中表3.4.1的技术要求。特重、重交通混凝土路面宜使用河砂，砂的硅质含量不低于25%。 （4）修复路面混凝土使用的水采用一般的洁净的可饮用水即可。
（5）可考虑在混凝土中采用减水剂和引气剂，其技术要求参照《公路水泥混凝土路面施工技术规范》（JTG F30-2003）中表 3.6.1的技术要求。要求提供商提供资质和外加剂检测机构的品质报告，检验报告应说明外加剂的主要化学成分，认定其对操作人员无毒副作用。 （6）修复路面混凝土使用的钢筋的各项技术指标要符合国标中的有关规定，所用钢筋应顺直，不得有裂纹、断伤、刻痕、表面油污和锈蚀。 （7）其他材料如接缝材料、填缝材料等应满足《公路水泥混凝土路面施工技术规范》（JTG F30-2003）中相关的规定。 3、水泥混凝土应作配合比设计试验，并检测混凝土的抗弯拉强度、抗压强度及级配要求，强度不宜超出太多，同时注意骨料类型，水泥的选择，使混凝土的线胀系数较小。混凝土的配合比设计在兼顾经济形的同时必须满足弯拉强度、工作性、耐久性等三项技术要求，坍落度以3-4厘米为佳。 二、主要施工作业流程： 确定修复范围和内容→划线或弹线→旧混凝土路面破碎凿除→清理出渣→安装传力杆和拉杆→架立模板或处理混凝土板立面→处理基槽的积水和垃圾→拌和运输混凝土→摊铺混凝土→混凝土振捣→混凝土表面整平饰面→混凝土养护?→路面切缝填缝→清理现场→开放交通?。 三、现场施工控制要点：
天保大道建设工程(迎宾大道南延线-- 锦江桥) 质量通病防治专项措施方案 四川源泰建设工程有限公司天保大道项目部 2013年7月
天保大道建设工程(迎宾大道南延线-- 锦江桥) 质量通病防治措施方案 编制人: 审核人: 批准人：
编制单位: 四川源泰建设工程有限公司天保大道项目部 编制日期: 2013年7月16日 第一章工程概况 本道路工程设计起点K0+020，接现状迎宾大道南延线车道边缘线，设计终点K3+200，位于锦江桥附近。道路全长3200米，红线宽度40米，道路两侧各有一定宽度的规划绿地，道路北侧规划绿地为15米，道路南侧规划绿地为30米。 道路沿线共有六处交叉口（含起点与迎宾大道南延线线交叉口），第一处交叉口为起点处天保大道与迎宾大道平交口，天保大道顺接现状迎宾大道南延线车道边缘线；第二处交叉口为天保大道与规划道路平交；第三处交叉口为天保大道与元华路底层道路平交；第四处交叉口为天保大道与规划道路平交，第五处交叉口为天保大道与赛事中心连接线平交；第六处交叉口为天保大道与站华路平交。与元华路相交路口，元华路40米红线范围由元华路实施，元华路红线范围外由本道路实施；与站华路相交路口已由站华路实施。其余路口由本道路设施。 本项目位于双流县华阳区，处于天府新区的核心地带，作为与元华路、红星路南延线、正公路同期开工的天府新区第一批重点项目，建设意义非常重大。不仅可以在区域交通中起到连通“三纵”的作用，同时可带动周边区域地块的招商引资、开发建设。本道路规划红线宽
40米，北侧规划绿地为15米宽，南侧规划绿地为30米宽。横断面布置要素及尺寸如下： 其中车行道路面具体划分为： 32米=0.25米路缘带+4.5米非机动车道+（3.75+3.75+3.5）米机动车道+0.5米中央双黄线+（3.5+3.75+3.75）米机动车道+4.5米非机动车道+0.25米路缘带。 车道横坡度为1.5%向外侧，人行道横坡度为2%向内侧，均采用单折线型式；人行道路缘石外露高度22cm。 路面设计标高线为道路中线。 设计标准： （1）道路等级：城市主干路； （2）计算行车速度：60km/h；
公路工程施工质量通病及防治措施 一路基工程质量通病及防治措施 一路基压实质量问题的防治 一、路基行车带压实度不足的原因及防治 (一)原因分析 路基施工中压实度不能满足质量标准要求，甚至局部出现“弹簧”现象，主要原因是：1．压实遍数不合理； 2．压路机质量偏小； 3．填土松铺厚度过大； 4．碾压不均匀，局部有漏压现象； 5．含水量大于最佳含水量，特别是超过最佳含水量2个百分点，造成弹簧现象； 6．没有对上一层表面浮土或松软层进行处治； 7．土场土质种类多，出现异类土壤混填；尤其是透水性差的土壤包裹透水性好的土壤，形成了水囊，造成弹簧现象； 8．填土颗粒过大(>lOcm)，颗粒之间空隙过大，或采用不符合要求的填料(天然稠度小于1. 1，液限大于40，塑性指数大于18)。 (二)治理措施 1．清除碾压层下软弱层，换填良性土壤后重新碾压； 2．对产生“弹簧”的部位，可将其过湿土翻晒，拌合均匀后重新碾压；或挖除换填含水量适宜的良性土壤后重新碾压； 3．对产生“弹簧”且急于赶工的路段，可掺生石灰粉翻拌，待其含水量适宜后重新碾压。 二、路基边缘压实度不足的原因及防治 (一)原因分析 1．路基填筑宽度不足，未按超宽填筑要求施工； 2．压实机具碾压不到边； 3．路基边缘漏压或压实遍数不够； 4．采用三轮压路机碾压时，边缘带(0—75cm)碾压频率低于行车带。 (二)预防措施 1．路基施工应按设计的要求进行超宽填筑； 2．控制碾压工艺，保证机具碾压到边；
3．认真控制碾压顺序，确保轮迹重叠宽度和段落搭接超压长度； 4．提高路基边缘带压实遍数，确保边缘带碾压频率高于或不低于行车带。 (三)治理措施 校正坡脚线位置，路基填筑宽度不足时，返工至满足设计和规范要求(注意：亏坡补宽时应开蹬填筑，严禁贴坡)，控制碾压顺序和碾压遍数。 二路堤边坡病害的防治 路基边坡的常见病害是土质边坡坍塌、滑坡、雨后冲刷严重(甚至出现浪窝)，石质边坡塌落、崩塌等。 一、边坡滑坡病害及防治措施 (一)原因分析 1．设计对地震、洪水和水位变化影响考虑不充分； 2．路基基底存在软土且厚度不均； 3．换填土时清淤不彻底； 4．填土速率过快；施工沉降观测、侧向位移观测不及时； 5．路基填筑层有效宽度不够，边坡二期贴补； 6．路基顶面排水不畅； 7．用透水性较差的填料填筑路堤处理不当； 8．边坡植被不良； 9．未处理好填挖交界面； 10．路基处于陡峭的斜坡面上。 (二)预防措施 1．路基设计时，充分考虑使用年限内地震、洪水和水位变化给路基稳定带来的影响； 2．软土处理要到位，及时发现暗沟、暗塘并妥善处治； 3．加强沉降观测和侧向位移观测，及时发现滑坡苗头； 4．掺加稳定剂提高路基层位强度，酌情控制填土速率； 5．路基填筑过程中严格控制有效宽度； 6．加强地表水、地下水的排除，提高路基的水稳定性； 7．减轻路基滑体上部重量或采用支挡、锚拉工程维持滑体的力学平衡；同时设置导流、防护设施，减少洪水对路基的冲刷侵蚀； 8．原地面坡度大于12％的路段，应采用纵向水平分层法施工，沿纵坡分层，逐层填压密实
TECHNOLOGY TREND 新的公路技术状况评定标准将水泥混凝土常见路面损坏分类：1断板 断板就是破碎板，是较为严重的一种损坏形式，通常是在重载作用下裂缝进一步发展的结果。在荷载的作用下，破碎板会进一步破碎直至完全失去整体性。 1.1早期断板 早期断板是指路面在完成施工浇筑成型后，24小时内发生板快断裂。这种断板一般是由于前期养护不充分造成的，特别是夏天炎热的施工季节。早期断板的另一个原因是切缝较晚。 1.2后期断板 引起后期断板成因归纳有以下原因。基底施工不合格、过早通车加载、因温度造成断裂、混凝土配合比不合理、混凝土的运输与浇注、外加剂使用不当、切缝及附件埋设不当。 1.3防止断板产生的措施 对于路基铺筑时层层严格要求，密实度要求100%合格，弯沉达到设计要求。 基层施工应严格控制标高，平整度，横坡度及厚度，满足强度的要求，基层与路面施工间隔不宜过长。 水泥混凝土所用材料都经过严格挑选，从检验合格的厂家进料，各项指标达到规定要求。混凝土配合比就进场材料批量做相应验证试验，以提高混泥土的拌和质量，尽量避免人为因素对混泥土质量的影响。 2 裂缝 2.1纵向裂缝 纵向裂缝是指跟路线走向平行或基本平行的裂缝。纵向裂缝通常大多出现在高填方、半填半挖路段，填挖交界以及软土地基路段，主要是由于路基横向不均沉降或板下的不均匀支撑造成的，特别是当路堤从局部洼地通过时，如果路堤两侧没有有效排水设施，路堤两侧就会产生积水，积水除向地基渗透外，还能渗入路堤下部。 2.2横向裂缝 横向裂缝是指垂直于路线方向的有规则的裂缝。交叉裂缝是指两条或两条以上相互交叉的裂缝称为交叉裂缝。路面横、斜向裂缝通常发生在：1 ）填挖相交断面；2）新老路基交接处；3）土基密度不同部位；4 ）桥涵通道等构造物和路基相接处；5）软弱地基。2.3路面裂缝产生的原因 1）混凝土路面浇筑后，养护不及时，没有及时覆盖草包，导致水分迅速散发，在炎热或大风天气，体积急剧的收缩，导致开裂。2）施工时混凝土混合料或基层材料拌和不充分，以致减弱基层强度或路面强度，造成板体裂缝。3）混凝土路面锯缝不及时，由于温缩和干缩发生断裂。混凝土浇筑时气温越高、基层表面越粗糙越容易断裂。 3板角断裂 板角断裂指在水泥混凝土的板角被与纵横接缝相交且交点距离等于或小于板边长度一半的裂缝从板体断开。 板角断裂需和斜向裂缝区分开来，主要看裂缝与纵横缝交点的距离是否小于板边的长度的一半。板角是水泥路面较薄弱的部位。由于施工的原因，板角相对于其他部位来说强度稍低，但却处于不利的受力位 置，因此在重载反复作用及温度和湿度翘曲应力作用下，再加上地基软弱、唧泥和传荷能力差等因素，就会出现板角断裂损坏。 4错台 错台指水泥混凝土路面板的纵向或横向接缝两边板块出现大于5mm 的高差。在唧泥发生和发展的过程中，带有基层被冲蚀材料的高压水把这些材料冲积在近进板的脱空区域内，使该板升高，而驶离板由于板下基层材料被冲蚀而下沉，由此产生错台。此外，在施工时胀缝的填缝板未予牢固固定，在振捣时被振歪或使缝壁倾壁倾斜，或接缝的上部填缝料同下部接缝板未能对齐，两板在伸胀挤压过程中也会导致错台。错台是水泥路面最为常见的损坏之一，也是造成水泥路面行驶舒适性下降的主要原因之一。 5唧泥 唧泥指水泥板块在车辆驶过后，接缝处有基层泥浆涌出。唧泥的明显标志是接缝附近的路面表面有污渍或基层材料沉积物。 唧泥通常是由于板下基层材料受到有压水的冲蚀，泥浆在荷载作用下随之从接缝或裂缝中唧出，唧泥的出现是由于接缝填封的失效而引起水的下渗，板底面与基层顶面的脱空，基层材料不耐冲刷和重载的反复作用引起的。唧泥会使板边缘的基础部分失去支撑能力，在轮载重复作用下最缝将导致板的断裂。 6边角剥落 边角剥落指沿接缝方向的板边出现裂缝、破碎或脱落现象，裂缝面一般垂直贯穿板厚，而是与板面成一定角度。 边角剥落是由于接缝内进入坚硬材料而妨碍了板的膨胀变形，接缝处混凝土强度不足，传荷设施（传力杆）设计或设置不当（未正确定位，锈蚀等），接缝施工质量差，重载反复作用等造成的。 7接缝料损坏 1）填缝料损坏。填缝料损坏是指接缝内无填料，填料破损及接缝内混杂砂石等不正常现象。填缝料损坏的主要原因有：填缝料本身质量不合格，填缝料在长期外界环境作用下老化，脆裂，或由于混凝土路面板受热膨胀，挤压胀缝，致使填缝料被挤出，不能正常复原等。 2）接缝碎裂。接缝碎裂是指水泥混凝土路面板接缝两侧各60cm 左右宽度内倾斜的剪切挤碎现象。接缝碎裂主要是指由于填缝料损坏，泥、砂等杂物侵入胀缝，导致路面板再次膨胀时受阻，或雨水渗入基层和垫层，使基层强度降低，从而导致路面接缝处的变形和破损。 8坑洞 板面出现有效直径大于30mm 、深度大于10mm 的局部坑洞。施工质量差或浇筑的混凝土砂石材料含泥量过大，夹带朽木、纸张、泥块等杂物，以及行驶的某些车辆、机械的金属硬轮对路面产生撞击都可能造成坑沿的产生。 9拱起 拱起损坏指横缝两侧的板体发生明显抬高。这是由于板收缩时缝隙张开，填缝料失效，坚硬碎屑等不可压缩的材料塞满缝，使板在膨胀时不可能恢复原位，产生较大的热压应力，从而出现纵向压曲失稳。 拱起和沉陷。拱起是指横缝两侧的混凝土路面板板体发生明显抬高的现象，相反，沉陷则是指横缝两侧的混凝土路面板板体发生明显下沉的现象。 水泥混凝土路面常见损坏类型及产生原因分析 刘志友李新春 （上蔡县公路管理局，河南上蔡 463800） [摘要]本文通过笔者在多年工程实践中的总结，针对水泥混凝土路面常见的损坏类型进行分析，总结了水泥混凝土路面损坏类型产生的 原因，并提出了预防的措施。 [关键词]混凝土路面；损坏类型；产生原因；处治方法工程技术 195
浦南高速公路AJ合同段 质量通病防治手册 江苏东南交通工程咨询监理有限公司 二00六年二月 编制说明 为加强工程质量的主动监理和超前管理，提高质量保证体系各环节的管理水平，我办结合福建省高速公路施工的特点，组织人员编写了《高速公路质量通病防治手册》一书。该书在编写中不仅收录了一般高速公路常见的质量通病的原因分析和防治措施，同时也加入了一些在施工过程中经常出现问题的原因分析和防治措施。监理人员在施工过程中对照类似的情况，及时加以处治，保证工程质量。 一、路基工程 (1) 路基出现纵向裂缝和错台 形成原因 1、清表不到位，路基基底存在软弱层。 2、沟塘清淤不彻底，清淤回填不均匀或压实度不足。 3、路基压实度不均匀。 防治措施 1、应认真清表并及时清查路基底暗沟、暗塘。 2、沟、塘淤泥应清理干净，并采用水稳定性好的材料严格分层回填，并达到设计要求压实度。 3、严格控制重路基压实度。 (2) 路基出现滑裂面 形成原因 1、基底存在软土且软土厚度不均匀。 2、淤泥清除换填不彻底。 3、填土速率过快。 防治措施 1、软土处理要到位，并及时清查暗沟、暗塘。 2、加强沉降和侧向位移观测，及时发现侧滑苗头。 (3) 路基碾压出现“弹簧” 形成原因 1、碾压时土的含水量超过最佳含水量较多。 2、高塑性粘性土“砂化”未达到应有的效果。 3、翻晒不均匀。 4、碾压层下存在软弱层。 防治措施 1、低塑性高含水量的土应翻晒到规定程度方可碾压。 2、高塑性粘性土必须严格控制填筑时的含水量。
3、对产生“弹簧”的部位翻挖晾晒或挖除换填处理重新碾压。 (4) 路基边坡被冲刷形成原因 1、过早的削坡而边坡防护工程未能及时跟上。 2、未设临时急流槽和拦水埂。 3、每次雨水冲刷后未及时修补路基。 4、边坡未植草防护。 防治措施 1、削坡后边坡防护工程应及时跟上。 2、应设临时急流槽、拦水梗或排水沟。 3、应及时回填夯平冲沟。 (5) 路基压实度超密形成原因 1、未认真进行标准击实试验，最大干密度误差较大。 2、路基填料不均匀。 3、采用重型压实机械，压实功偏大。 防治措施 1、在取土坑选取具有代表性的土样认真进行标准击实试验，不同土样应分别 进行标准击实试验。 2、选择均匀的填料和机械。 (6) 路基边缘压实度不够形成原因 1、压实机具未走到边缘。 2、路基填筑宽度不足，未实行超宽填筑。 防治措施 1、路基按规范要求超宽填筑。 2、控制碾压工艺，压路机一定要行驶到路基边缘。 (7) 高路堤沉降不均形成原因高填路堤沉降产生的因素主要来自于设计和施工方面。设计中存在边坡坡率过陡，施工中存在路基压实质量不良，防护质量较差，防护不及时等问题。 防治措施 1、做好施工组织设计是保证工程质量的前提。 2、做好施工前的准备工作，开工前应认真审阅设计文件，详细了解各段的填方情况，地质情况、地形情况、水文情况、材料情况及周围环境情况，对重要地段要作重点勘察。 3、认真清除地表不良土质，加大地表密实度。 4、填筑路基前，疏通路基两侧纵横向排水系统，避免路基受水浸泡。 5、严格选取路基填料用土。 6、路堤填筑方式应采用水平分层填筑，即按照横断面全宽分层逐层向上填筑，当原地面纵坡大于12%的地段，宜采用纵向分层填筑施工，填筑至路基上部时，仍应采用水平分层法填筑，每层应保证层面平整，便于各点压实均匀一致。 7、合理确定路基填筑厚度，在土质、土中含水量、碾压机具设备一定的情况下，土层越厚碾压效果越差，适中的填筑厚度是保证压实质量及生产效率的重要因素。 8、控制路基填料含水量。 9、选择合适的压实机具。 10、做好压实度的检测工作。
水泥混凝土路面沉陷破碎板修补施工方案 The following text is amended on 12 November 2020.
水泥混凝土路面沉陷、破碎板修补施工方案 1.放样 根据混凝土板的损坏类型、程度划定修补范围，视情况放线位置至少应距破损处10cm以上。当沉陷、裂缝较长且位置靠近板中央时，可放样凿除半块板进行修补。 2.切割 按放样的标定线用切割机切割成规则的修补区。对于水泥混凝土修补材料，采用有限元分析发现，切割深度宜大于5cm，对于修补区域的面积宜大于 40cm×40cm，且最好采用矩形的修补区域，不宜采用三角形修补区域，这样的修补区域在轮载作用下的受力情况更有利。 3.冲击破碎 用风镐或铣刨机等混凝土破碎机具对切割后的修补区路面板进行破碎，使其成为碎片，以便于清除。 4.碎片清除 经冲击破碎后，路面板已成碎片、碎屑，用修补工具(挖机或铲车）加人工将其清除干净。 5.基础处理 如果混凝土路面板破损是由土基或基层的强度不够或不均匀沉降造成的，则应先妥善处理土基或基层，使其满足技术要求。一般情况下，也应对基层进行整平和适当夯实或换填（贫混凝土浇筑基层）处理。
6.界面处理 （1)开挖的基层基坑要底平整、壁垂直、角方正等。 （2)开凿的混凝土基坑要避免出现薄边断面，周边宜垂直表面切除，下部呈向内扩展状。基坑四壁要避免过于平整，宜凿成粗糙不平的接口，以利于新老混凝土更好地粘结。基坑清理好后，将已拌好的界面剂涂刷在基坑四壁及基层表面上;不用界面剂时，可用修补剂和水按1:1的比例拌和为净浆，涂刷在坑槽四壁和基层面上，注意基层表面不得有积水。 7.浇筑混凝土 根据试验配合比拌制混凝土，其强度不低于原路面设计强度。将拌和好的混凝土倒入开挖处理好的基坑内，立即进行后续工作。各工序应做到衔接紧密，振捣、抹平工作必须在初凝前完成，抹面、压纹等工作必须在终凝前完成。 8.养护 在整个养护期间必须保持修补混凝土表面始终处于湿润状态，最好派专人用麻袋或其他吸水性强的材料淋湿覆盖养护。根据具体预留试件或实际路面混凝土的回弹抗压强度检测情况决定通车放行时间。
1、无机结合料基层裂缝的防治 1.1原因分析 1.1.1混合料中石灰、水泥、粉煤灰等比例偏大；集料级配中细料偏多，或石粉中性指数偏大。 1.1.2碾压时含水量偏大。 1.1.3成型温度较高，形成强度较快。 1.1.4碎石中含泥量较高。 1.1.5路基沉降尚未稳定或路基发生不均匀沉降。 1.1.6养护不及时、缺水或养护时洒水量过大。 1.1.7拌合不均匀。 1.2预防措施 1.2.1石灰稳定土基层裂缝的主要防治方法 a、改善施工用土的性质，采用塑性指数较低的土或适量掺加粉煤灰。 b、掺加粗粒料，在石灰土中适量掺加砂、碎石、碎砖、煤渣及矿渣等。 c、保证拌合遍数。控制压实含水量，需要根据土的性质采用最佳含水量，避免含水量过高或过低。 d、铺筑碎石过渡层，在石灰土基层与路面间铺筑一层碎石过渡层，可有效避免裂缝。 e、分层铺筑时，在石灰土强度形成期，任其产生收缩裂缝后，再铺筑上一层，可有效减少新铺筑层的裂缝。 f、设置伸缩缝，在石灰土层中，每隔5-10m设一道缩缝。
1.2.2水泥稳定土基层裂缝的主要防治方法 a、改善施工用土的土质，采用塑性指数较低的土或适量掺加粉煤灰或掺砂。 b、控制压实含水量，需要根据土的性质采用最佳含水量，含水量过高或过低都不好。 c、在能保证水泥稳定土强度的前提下，尽可能采用低的水泥用量。 d、一次成型，尽可能采用慢凝水泥，加强对水泥稳定土的养护，避免水分挥发过大。养护结束后应及时铺筑下封层。 e、设计合理的水泥稳定土配合比，加强拌合，避免出现粗细料离析和拌合不均匀现象。 1.3治理措施 1.3.1可采用聚合物加特种水泥压力注入法修补水泥稳定粒料的裂缝。 1.3.2加铺高抗拉强度的聚合物网。 1.3.3破损严重的基层，应将原破损基层整幅开挖维修，不应横向局部或一个单向车道开挖，以避免板边受力产生的不利后果，最小维修长度一般为6m。维修半刚性基层所用材料也应是同类半刚性材料。 1.3.4一般情况下，石灰土被用于底基层时，根据其干缩特性，应重视初期养护，保证基层表面处于潮湿状态，防止干晒。在石灰稳定土施工结束后，要及早铺筑面层，使基层含水量不发生大的变化，以减轻干缩裂缝。 2、沥青混凝土路面不平整的防治
三环辅路内环（太阳宫桥～燕莎桥）道路大修工程 道路工程质量通病防治专项方案 审定：日期： 审核：日期： 编制：日期： 北京市市政四建设工程有限责任公司 第二项目经理部 2012年3月20日
目录
一、工程概况 三环路是北京市区重要的环路，承担着极大的交通量，三环辅路内环（太阳宫桥-燕莎桥）道路大修工程西起太阳宫西侧，沿东南方向经三元西桥、三元桥、三元东桥，终点至燕莎桥北，内环辅路（太阳宫桥-燕莎桥），道路全长4.043km，三环路规划为城市快速路，辅路设计等级为城市主干路，设计行车速度为40～60km/h。 三环全线为四幅路形式，本项目范围内主路两侧的辅路均单向行驶，单侧路面宽9～18m,2～4条机动车道，局部路段设置了专用非机动车道；沿线共有2座跨河桥，两座菱形立交，四座人行天桥，两处灯控路口，其中桥梁净空2.5m～4m。 道路工程包括路面结构补强、病害处理、局部人行道面砖及路缘石更换、完善无障碍设施。 排水工程是对局部检查井进行加固处理，挪移路中雨水口，消除积水点。 桥梁工程是维修西坝河桥、西坝河西桥内环辅路桥梁，维修七圣路北口天桥、西坝河路南口天桥、左家庄西街北口天桥。 本工程计划开工日期：2012年3月15日；计划竣工日期：2012年5月13日，合同工期总计60日历天。 工程总造价1369万元。 参建单位： 建设单位：北京市城市道路养护管理中心 监理单位：北京四方工程建设监理有限责任公司 设计单位：北京市市政工程设计研究总院 施工单位：北京市市政四建设工程有限责任公司 二、编制依据 1、DBJ01-45-2000北京市城市道路工程施工技术规程 2、CJJ8-99城市测量规范 3、DBJ01-71-2003市政基础设施工程资料管理规程 4、DBJ01-56-2001北京市市政工程施工安全操作规程 5、JTJ052-2000公路工程沥青及沥青混合料试验规程 6、JTJ057-94公路工程无机结合料稳定材料试验规程 7、DBJ01-92-2004市政基础设施工程质量检验与验收统一标准
水泥混凝土路面沉陷、破碎板修补施工方案 1.放样 根据混凝土板的损坏类型、程度划定修补范围，视情况放线位置至少应距破损处10cm以上。当沉陷、裂缝较长且位置靠近板中央时，可放样凿除半块板进行修补。 2.切割 按放样的标定线用切割机切割成规则的修补区。对于水泥混凝土修补材料，采用有限元分析发现，切割深度宜大于5cm，对于修补区域的面积宜大于 40cm×40cm，且最好采用矩形的修补区域，不宜采用三角形修补区域，这样的修补区域在轮载作用下的受力情况更有利。 3.冲击破碎 用风镐或铣刨机等混凝土破碎机具对切割后的修补区路面板进行破碎，使其成为碎片，以便于清除。 4.碎片清除 经冲击破碎后，路面板已成碎片、碎屑，用修补工具(挖机或铲车）加人工将其清除干净。 5.基础处理 如果混凝土路面板破损是由土基或基层的强度不够或不均匀沉降造成的，则应先妥善处理土基或基层，使其满足技术要求。一般情况下，也应对基层进行整平和适当夯实或换填（贫混凝土浇筑基层）处理。 6.界面处理
（1)开挖的基层基坑要底平整、壁垂直、角方正等。 （2)开凿的混凝土基坑要避免出现薄边断面，周边宜垂直表面切除，下部呈向内扩展状。基坑四壁要避免过于平整，宜凿成粗糙不平的接口，以利于新老混凝土更好地粘结。基坑清理好后，将已拌好的界面剂涂刷在基坑四壁及基层表面上;不用界面剂时，可用修补剂和水按1:1的比例拌和为净浆，涂刷在坑槽四壁和基层面上，注意基层表面不得有积水。 7.浇筑混凝土 根据试验配合比拌制混凝土，其强度不低于原路面设计强度。将拌和好的混凝土倒入开挖处理好的基坑内，立即进行后续工作。各工序应做到衔接紧密，振捣、抹平工作必须在初凝前完成，抹面、压纹等工作必须在终凝前完成。 8.养护 在整个养护期间必须保持修补混凝土表面始终处于湿润状态，最好派专人用麻袋或其他吸水性强的材料淋湿覆盖养护。根据具体预留试件或实际路面混凝土的回弹抗压强度检测情况决定通车放行时间。

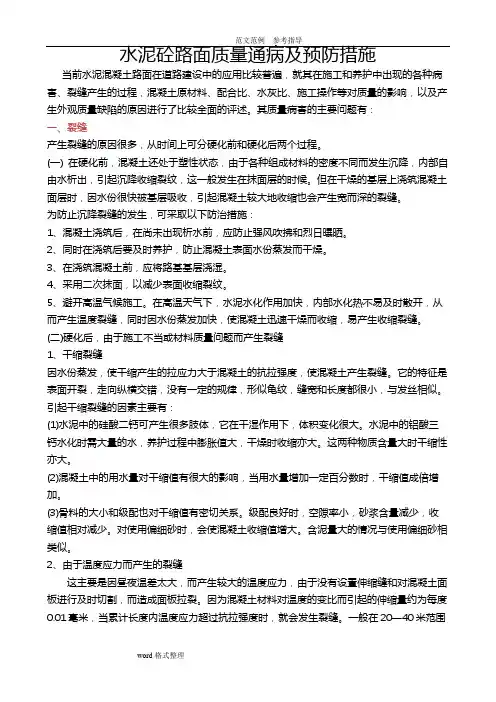

水泥砼路面质量通病及预防措施当前水泥混凝土路面在道路建设中的应用比较普遍，就其在施工和养护中出现的各种病害、裂缝产生的过程，混凝土原材料、配合比、水灰比、施工操作等对质量的影响，以及产生外观质量缺陷的原因进行了比较全面的评述。其质量病害的主要问题有： 一、裂缝 产生裂缝的原因很多，从时间上可分硬化前和硬化后两个过程。 (一) 在硬化前，混凝土还处于塑性状态，由于各种组成材料的密度不同而发生沉降，内部自由水析出，引起沉降收缩裂纹，这一般发生在抹面层的时候。但在干燥的基层上浇筑混凝土面层时，因水份很快被基层吸收，引起混凝土较大地收缩也会产生宽而深的裂缝。 为防止沉降裂缝的发生，可采取以下防治措施： 1、混凝土浇筑后，在尚未出现析水前，应防止强风吹拂和烈日曝晒。 2、同时在浇筑后要及时养护，防止混凝土表面水份蒸发而干燥。 3、在浇筑混凝土前，应将路基基层浇湿。 4、采用二次抹面，以减少表面收缩裂纹。 5、避开高温气候施工。在高温天气下，水泥水化作用加快，内部水化热不易及时散开，从而产生温度裂缝，同时因水份蒸发加快，使混凝土迅速干燥而收缩，易产生收缩裂缝。 (二)硬化后，由于施工不当或材料质量问题而产生裂缝 1、干缩裂缝 因水份蒸发，使干缩产生的拉应力大于混凝土的抗拉强度，使混凝土产生裂缝。它的特征是表面开裂，走向纵横交错，没有一定的规律，形似龟纹，缝宽和长度都很小，与发丝相似。引起干缩裂缝的因素主要有： (1)水泥中的硅酸二钙可产生很多肢体，它在干湿作用下，体积变化很大。水泥中的铝酸三钙水化时需大量的水，养护过程中膨胀值大，干燥时收缩亦大。这两种物质含量大时干缩性亦大。 (2)混凝土中的用水量对干缩值有很大的影响，当用水量增加一定百分数时，干缩值成倍增加。 (3)骨料的大小和级配也对干缩值有密切关系。级配良好时，空隙率小，砂浆含量减少，收缩值相对减少。对使用偏细砂时，会使混凝土收缩值增大。含泥量大的情况与使用偏细砂相类似。 2、由于温度应力而产生的裂缝 这主要是因昼夜温差太大，而产生较大的温度应力，由于没有设置伸缩缝和对混凝土面板进行及时切割，而造成面板拉裂。因为混凝土材料对温度的变比而引起的伸缩量约为每度0.01毫米，当累计长度内温度应力超过抗拉强度时，就会发生裂缝。一般在20—40米范围
水泥混凝土路面的病害分析与处治 对策探讨 水泥混凝土路面的病害分析与处治对策探讨 摘要： 水泥混凝土路面的病害对于行车速度、安全及舒适性具有重要影响。本文分析了水泥混凝土路面的四大类病害： 断裂类病害、竖向位移类病害、接缝类病害、表层类病害，对各类病害的类型及轻重程度分级进行了详细讨论，而后探讨了水泥混凝土路面病害的处治对策，并提出了相应的预防建议。 关键词： 水泥混凝土路面；病害；处治 1水泥混凝土路面的病害概述 水泥混凝土路面损坏可分为： 断裂类、竖向位移类、接缝类和表层类四种类型。断裂类主要指纵、横、斜向裂缝和交叉裂缝、断裂板等；竖向位移类主要指沉陷和胀起；接缝类主要指裂缝的填缝料损坏、唧泥、错台和拱起等；表层类主要指坑洞、露骨、网裂和起皮、粗集料冻融裂纹、修补损坏等。 2水泥混凝土路面病害的处治对策 2.1裂缝修补 水泥混凝土路面裂缝型式多样，处治时要根据具体情况采用相应的技术措施。缝宽不足 0.5mm的非扩展性表面裂缝，采用压注灌浆法；局部性裂缝，且缝口较宽时，采取扩缝灌浆法；对贯穿全厚的裂缝，采用条带罩面法。对裂缝宽度大于3mm的裂缝，用环氧树脂与固化剂搅拌均匀后直接灌注。
2.2接缝修补 接缝施工时，为保证清缝质量，对杂物充填较多的纵缝，必须用切缝机切割，其它缝也应用铁铲对杂物和老化的填料进行清理，然后用高压气体吹净。对加热型填缝材料，按规定进行熔化，使其具有较好的流动性，加热温度不宜过高、过低，时间不宜过长，以避免材料老化或流动性较差。用黄油枪或扁嘴铁壶沿缝方向均匀浇灌加热后的填缝料至缝填满为止(不宜过高或过低)，灌缝深度至少应大于 1.5cm。灌缝应在路面干燥及路面板下没有积水时进行，保证填料与缝壁粘接牢固且不被高压水剥离、挤出。根据填缝料性质，做好施工交通控制工作，待填缝料冷却后开放交通(一般需30min)，以免其被行车粘掉。 坚持周期性养护，根据填料有效使用寿命，对全部构造缝进行全面清缝和普灌，其后每年入冬和雨季之前进行补灌，保证构造缝全部密封。 2.3局部修补 对出现错台的板块，先采用压浆调整，恢复平顺，调整后仍有高差，且错台量小于10mm，可用建筑磨平机打磨掉高出的部分或人工凿除高出部分，凿除(打磨)宽度一般为10~30cm。错台量大于10mm的，在低的一侧用沥青砂或细粒式沥青碎石衬平，衬补长度按高差的1~2%，也可用聚合物水泥砂浆薄层修补。修补前应用钢丝刷将原路面清理干净。大面积麻面、露骨、平整度差等结构性病害， 常采用沥青混凝土罩面处理，处理厚度应大于 2.5cm，罩面前要对破碎板及整个路面进行修补和压浆处理。一般的麻面可不作处理，只对露骨严重部分作整段处理，可用聚合物砂浆作薄层处理。 2.4破碎板块修补 采取换板方式处理水泥混凝土路面严重破碎板，即挖除整块破碎板，然后浇筑水泥混凝土，板厚与原面板厚度一致，但一般不宜小于24cm，否则可采用钢筋混凝土进行修复。板角断裂等破损采用局部修补方式，即对板角断裂的部分渐除成正方形或矩形，在原板壁上加装传力杆后，在凿除位置浇筑混凝土。
高速公路施工工艺质量通病防治 隧道工程
一、超欠挖 1.1原因分析 ①测量放样不精确； ②岩隧道爆破施工不到位或围岩坍落； ③挖掘机开挖时直接开挖到设计预留的开挖轮廓边缘； ④地质情况较差、土体垂直节理发育、稳定性差、局部出现坍塌； ⑤掌子面开挖后架设拱架前不进行初喷,导致粉质黄土失水松散掉块； 1.2 防治措施 ①测量放样时要精确标出开挖轮廓线，在开挖过程中控制好开挖断面，做到测量精确； ②岩隧道爆破开挖时要格按照爆破施工技术交底进行提前准备，精确控制好炮眼间距，并格按照技术参数装入药量，不能忽多忽少； ③在开挖过程中还需根据实际情况确定预留变形量，应将施工中可能发生的围岩变化情况（掉块或坍落）进行考虑； ④在施作超前小导管时要控制好外插角，防止因外插角过大造成超挖； ⑤预留开挖轮廓边缘线，在开挖过程中采用人机配合，避免机械开挖造成超、欠挖现象； ⑥地质情况较差、局部出现坍塌时根据实际情况尽快施作初期支护进行封闭处理； ⑦开挖到设计轮廓线位置后立即进行初喷封闭开挖面，再架设型钢拱架； 二.超前小导管外插角、距、深偏差超标
2.1原因分析 施工人员不认真，现场交底和监控不够。 2.2处理措施 （1）格按照设计要求进行布点、施作，对标检查，并经监理工程师检查符合设计即验标要求后可进入下道工序施工。 （2）加强技术交底，使一线施工操作人员心理明白。 （3）格工序质量责任制，格奖罚兑现。 三.黄土隧道开挖后的坍落 3.1原因分析 黄土隧道开挖后裂缝发育较快，若为富水地段，在自重作用下可随时出现坍落。 粉砂质黄土聚力差。 3.2防治措施 黄土隧道应在开挖后尽快施作临时支护，及时封闭成环，并加快混凝土衬砌施作，以保证施工安全。 粉砂质黄土加密挂网，先采取小风压初喷一层。 四.富水隧道隧底开挖时拱顶沉降量大 4.1原因分析 ①黄土颗粒间潜水量大,地基承载力降低; ②隧底泥化重,清理淤泥耗时太长; ③超挖的20cm采用湿喷工艺喷射C25耗时太长,早期强度增长慢,可能会受到踩踏;
长治市城区东山旅游道路 养护工程 一、承包公司背景 1、山西玉华建设集团有限公司其创建初期是1980年的长子南陈建筑安装队，后扩建为建筑工程有限公司，一直到1999年元月公司正式注册为山西玉华建筑工程有限公司，于2010年8月改名为山西玉华建设集团有限公司，公司注册资金31800万元， 2、公司系房屋建筑工程施工总承包企业，主要从事房屋建筑工程施工、可承担单项合同额不超过注册资本5倍以下的二级标准及以下公路的土石方、中小桥涵、防护及给排水、软基处理工程的施工。集团公司（建筑公司）拥有各类型专业技术人员及个人400多名，其中包括高级工程师、高级经济师、工程师、会计师、统计师、经济师、造价师、建造师。年产值近10亿元。 3、集团本身（建筑公司）立足于长治市内外两个市场，公司秉承“诚信为本、用户至上、质量第一、争创一流”的企业宗旨，以质量求生存、以信誉作保障，以“创优质工程、夺行业一流”为目标，使所承建的各项工程均按期保质保量的顺利施工（完成），并打造了一个个精品工程。公司团队敢于竞争，善于创新，逐渐发展壮大成为长治市最大的建筑房地产综合企业集团和山西省最大的房屋建筑承包商，多次荣获了建筑行业的各项褒奖。集团公司本身（建筑公司）曾经在山西省内各地市开展业务，目前经营区域已扩
张到了北京、山东、大连等地市，并且与国有企业江苏海外集团联合承接中东地区业务。 4、公司是当之无愧的长治市建筑业翘楚。玉华集团从1980 年起连年跻身于长治市建筑承包商行列，2010年长治市排名第2位。 5、山西玉华建设集团有限公司，是专业化经营历史最久、市场化经营最早、一体化程度最高的建筑房地产企业集团之一，是长治市为数不多的完全依靠自身力量，以从事完全竞争性的建筑业为基石行成了以建筑业为基础，房地产业为核心业务，拥有从产品技术研发、勘察设计、工程承包、地产开发、设备制造、物业管理等完整的建筑产品产业链条。而发展壮大起来的完全民营的股份制骨干企业。 二、项目背景 长治市城区东山旅游道路位于长治市东南部，该道路起点与长壶路相交，总体走向自北向南，终点与长治市东外环路相交；该道路起点K0+000~K1+200段为沥青混凝土路面，路况良好； K1+200~K10+640段为水泥混凝土路面，经过多年经营，局部路段路面出现表层类和断裂类病害。路面病害的产生会直接影响到面层和结构层的损坏，因而影响着行车速度，舒适性和安全，因此对病害路段的维修处治尤其重要。为保证该道路交通得以正常运行，使路面达到一定的强度和耐久性，长治市城区交通运输管理中心决定对东山旅游道路K1+200~K10+640段路面进行养护工作。2015年8月。山西玉华建设集团有限公司受长治市城区交通运输管理中心委托对长治市东山旅游道路养护工程组织实施现场施工。 1、根据现场勘测原路状况
在施工中常见的质量通病如下： 1、路面平整度差 1.1现象：机械摊铺的沥青混凝土路面，开放交通后会出现波浪、鼓包、洼兜等平整度较差的现象。 1.2原因分析： 1.2.1底层平整度差，因为各类沥青混合料压实系数有差别，而虚铺厚度有薄有厚，碾压后，表面平整度则差。 1.2.2料底清除不净，沥青混合料直接倾卸在底层上，粘结在底层上的料底清除不净，或把头天的冷料、压实料胡乱摊在底层上，充当摊铺料，导致的局部高突、不平整。 1.2.3摊铺方法不当，摊铺机械调平装置不稳定或摊铺控制高程不准确或无控高依据或摊铺速度过快，沥青料温度不一致或松密度不同即铺筑在路面上而造成平整度差 1.2.4碾压操作失当，一是油温过高，二是碾压速度过快，造成的油料推挤，碾压无序造成平整度降低 1.2.5油料供应不上，机械故障，或人为因素中途停机，或在未冷却的油面上停碾，造成局部不平整。 1.3治理方法： 1.3.1首先应该首先解决底层的平整度问题，摊铺施工过程中，每一层的平整度对上一层的平整度都很重要，要按照质量检验评定标准对路面各层严格控制、检验。特别是保证各层压实度和纵横断面的基础上，把平整度提高标准进行控制，最后才能保证表面层的高质量。在实际施工过程中，如发现未摊铺面上有明显的洼兜、鼓包等现象，应提前处理(做垫层或铣刨)。 1.3.2摊铺方法的问题
1.3. 2.1人工摊铺时或当天施工开始和结束时，沥青混合料不应直接卸在路面上，保证底层在施工结束后没有粘结的沥青混合细料；剩余的冷料不得进行摊铺，应当加热另作它用或堆积废弃。 1.3. 2.2机械摊铺①摊铺机械应加强维修保养，防止施工过程中出现停机故障或调平系统失灵，必须应经试验段予以检验；②摊铺所需要的路面高程及参照下反数据应事先设定。设立道牙的道路应在道牙上弹出各层墨线，路面边缘高程一般不应以缘石、平石顶为依据，应走平衡梁或钢丝绳；③油料的供应必须连续，摊铺开始前，一般不得少于5辆供料车待铺，过程中不得少于3辆；沥青拌合站应配备专门人员做好料站和现场之间的沟通，如果料站出现问题应第一时间通知现场施工员。④摊铺机械行进速度要按规范规定速度 （2~6m/min）行进，且必须匀速行进； 1.3. 2.3沥青混合料的碾压，碾压油温、碾压速度、碾压程序一定严格按规范规定的要求控制①沥青混合料的碾压油温应严格管理，设置专人、专用测温设备控制各施工阶段的油温，根据沥青品种、标号、黏度、气温条件及层铺厚度规定选择。②碾压程序及碾压速度：压实应按初压、复压、终压三个阶段进行，压路机应以慢而均匀的速度碾压，其碾压路线及碾压方向不应该突然改变，导致混合料推移。碾压区的长度应大体稳定，两端折返位置应随摊铺机前进而推进，横向不得在同一断面上。 2、路拱不正，路面出现波浪形 2.1现象：路拱不饱满，局部偏离中心线，路面纵向出现波浪，特别是靠近路缘石的部位出现路边波浪较多，从而导致路缘石外露不一致。 2.2原因：主要是路面结构各层的纵横断高程控制不力，或在两相邻控制点距离较大，在两桩之间的高程出现较大偏差，形成桩点处高于或低于两桩点之间的路面高程，就形成波浪。在整幅路面实际施工过程中，两台摊铺机同时摊铺路面施工时（大同市府南街项目、大同市第二医药园区经十二路），摊铺机中间的热接缝应留在整幅路面的中心线上，不得偏离，施工时一定做到画线施工，严格按照标线、高程进行摊铺作业。 2.3治理方法：
工程质量通病预防措施 质量通病是指在工程施工过程中经常和反复出现的质量问题，主要包括管理通病、施工工艺通病和实体质量通病三类。一般具有两个特点：一是不仅影响工程外观，还危害工程安全性和耐久性；二是治理难度大，易反复。 质量通病可防可治，重在预防。近年来，工程人员按照精细化施工的要求，采取科学有效的措施和方法，严格遵守技术规范与操作规程，优化施工工艺，在工程实践中形成一系列符合工程实际、效果明显、经济合理的通病防治方法。 本措施对通用工程、路基工程、路面工程、桥梁工程中常见质量通病的现象、原因进行了分析，提出有针对性的防治措施。 1. 通用工程 1.1 混凝土工程表面蜂窝 ⑴原因分析 ①模板拼缝不严，拼装后有缝隙，密封不严产生漏浆。 ②混凝土水灰比控制不当。 ③振捣方法不当，振捣时间不足。 ④浇筑时间过长，部分未振捣混凝土已初凝。 ⑵防治措施 ①支模是对模板缝进行有效密封，并对模板进行加固处理。 ②配制良好品质的混合料，选用合适的水灰比。 ③分层浇筑，才用合适的振捣工具，保证足够的振捣时间。 ④对大面积混凝土应做好施工组织设计，对浇筑时间过长的混凝土断面应按施工缝处理。 1.2 混凝土工程麻面、气泡多 ⑴原因分析 ①原材料不符合要求，级配变化大。 ②浇筑高度较高时，未设置串筒，使混凝土发生离析。 ③振捣时局部漏振或过振。
④模板质量不高，表面不清洁。 ⑵防治措施 ①控制原材料质量，级配、含沙量等应满足要求。 ②当浇筑高度超过2m时，应设置串筒或溜槽，防止离析现象。 ③振捣时要将振捣帮插入下层混凝土，并避免漏振或过振。 ④尽量使用整体钢模，并确保模板表面平整光洁，接缝平整密实。 1.3 混凝土强度离散性大 ⑴原因分析 ①进场原材料质量差异大。 ②施工配合比控制不严。 ③振捣时间不足。 ④混凝土构件后期养护质量存在问题。 ⑵防治措施 ①对每批进场原材料进行严格检验，保证原材料规格、质量统一。 ②认真做好现场试验，检测砂、石等原材料的含水率，对拌合设备及计量设备定期检验，控制施工配合比。 ③在浇筑过程中保证振捣时间和振捣质量。 ④加强混凝土后期养护。 1.4 钢筋保护层厚度合格率低 ⑴原因分析 ①钢筋骨架绑扎不牢固，在浇筑混凝土时，振动使钢筋偏位。 ②模板安装不牢靠，在混凝土重力、侧压力、施工荷载等作用下，产生位移跑模现象，导致保护层成型尺寸不标准。 ③垫块质量不合格。 ④混凝土浇筑时，保护不到位，车压人踩，使受力钢筋变位、变形， ⑵防治措施 ①加强钢筋骨架绑扎，必要时应进行点焊。

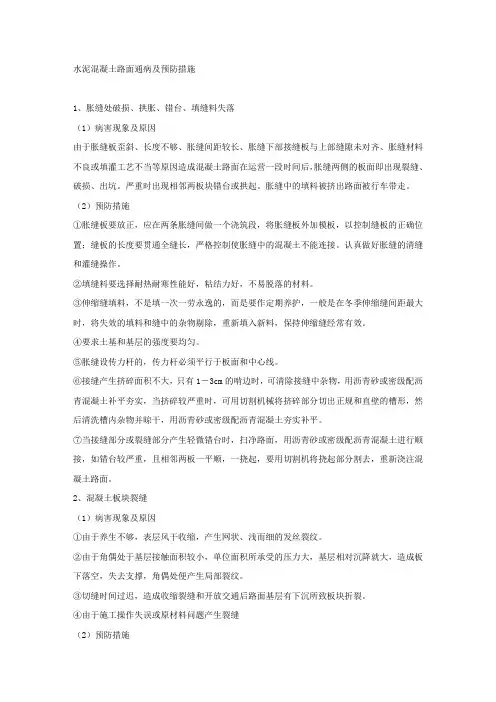

水泥混凝土路面的质量通病及防治 水泥混凝土路面，由于施工方面的种种原因，造成路面工程的质量通病，如路面胀缝，路面纵横缝不直顺，路面相邻两板间高度差过大，路面板面起砂、脱皮、露骨，路面平整度差和板面出现死坑等种种质量病害，影响着投资效益的发挥。 （一）胀缝处破损、拱胀、错台、填缝料失落 1．现象：混凝土路面当运行一段时间后，胀缝两侧的板面即出现裂缝、破损、出坑。严重时出现相邻两板错台或拱起。胀缝中填料被挤出面被行车带走。 2．原因分析： （1）胀缝板歪斜，与上部填缝料不在一个垂直面内，通车后即产生裂缝，引起破坏（见图1-4-1）。 （2）缝板长度不够，使相邻两板混凝土联结，或胀缝填料脱落，缝内落入坚硬杂物，热胀时混凝土板上部产生集中压应力，当超过混凝土的抗强度时板即发生挤碎。 （3）胀缝间距较长，由于年复一年的热胀冷缩，使伸缩缝内掉入砂、石等物，导致伸缩缝宽度逐年加大，热胀时，混凝土板产生的压应力大于基层与混凝土板间的摩擦力（但末超过混凝土的抗压强度时），以致将出现相邻两板拱起（见图l-4-2）。 （4）胀缝下部接缝板与上部缝隙未对齐，或胀缝不垂直，则缝旁两板在伸胀挤压过程中，会上下错动形成错台；由于水的渗入使板的基层软化；或传力杆放置不合理，降低传力效果；或交通量、基层承载力在横向各幅分布不均，形成各幅运营中沉陷量不一致；或路基填方土质不均、地下水位高、碾压不密实，冬季产生不均匀冻胀。上述四种情况均会产生错台现象（见图1-4-3）。 （5）由于板的胀缝填缝料材质不良或填灌工艺不当，在板的胀缩和车辆行驶振动作用下．被挤出，被带走而脱落、散失。 3．危害： （1）水泥混凝：L路面损坏所造成的坑洞、错台，是很难修补的，以前只能用沥青混凝十修补、接顺，不仅破坏了路容，同时刚、柔结合也很易使路面损坏。近年来虽有用速凝水泥混凝卜修补方法，但费工费时效率低、造价高。一旦修补
