非正弦交流电有效值的计算 交变电流的大小和方向随时间作周期性变化。为方便研究交变电流的特性，根据电流的热效应引入了有效值这一物理量。 定义：若某一交流电与另一直流电在相同时间内通过同一电阻产生相等的热量，则这一直流电的电压、电流的数值分别是该交流电的电压、电流的有效值。 教材中给出了正弦交流电的有效值I与最大值的关系，那么非正 弦交流电的有效值又该如何求解呢？其方法是从定义出发，根据热效应求解。 例1. 如图1所示的交变电流，周期为T，试计算其有效值I。 图1 分析：由图1可知，该交变电流在每个周期T内都可看作两个阶段的直流电 流：前中，，后中，。在一个周期中，该交变电流在电阻R上产生的热量为： ① 设该交变电流的有效值为I，则上述热量 ② 联立①、②两式，可得有效值为 例2. 如图2所示表示一交变电流随时间变化的图象，其中，从t＝0开始的每个时间内的图象均为半个周期的正弦曲线。求此交变电流的有效值。 图2 分析：此题所给交变电流虽然正负半周的最大值不同，但在任意一个周期内，前半周期和后半周期的有效值是可以求的，分别为
设所求交变电流的有效值为I，根据有效值的定义，选择一个周期的时间，利用在相同时间内通过相同的电阻所产生的热量相等，由焦耳定律得 即 解得 例3. 求如图3所示的交变电流的有效值，其中每个周期的后半周期的图象为半个周期的正弦曲线。 图3 分析：从t＝0开始的任意一个周期内，前半周期是大小不变的直流电，为 ，后半周期是有效值为的交变电流。 设所求交变电流的有效值为I，根据有效值的定义，选择一个周期的时间，利用在相同时间内通过相同的电阻所产生的热量相等，由焦耳定律得 即 解得 例4. 如图4实线所示的交变电流，最大值为，周期为T，则下列有关该交变电流的有效值I，判断正确的是（） 图4
真有效值AC/DC转换器AD736及其在RMS仪表电路中的应用 1 概述 在科学实际和生产实践中，会遇到大量的非正弦波。传统测量仪表采用的是平均值转换法来对其进行测量，但这种方法存在着较大的理论误差。为了实现对交流信号电压有效值的精密测量，并使之不受被测波形的限制，可以采用真有效值转换技术，即不通过平均折算而是直接将交流信号的有效值按比例转换为直流信号。为了适应现代电子测量的需要，目前测量交流电压真有效值（RMS）的万用表得到了迅速的发展。交流电压的真有效值是通过电路对输入交流电压进行“平方→求平均值→开平方”的运算而得到的。真有效值仪表的最大优点是能够精确测量各种电压波形的有效值，而不必考虑被测波形的参数以及失真。随着集成电路的迅速发展，近年来出现了各种真有效值 AC/DC转换器。美国AD公司的AD736是其中非常典型的一种。 AD736是经过激光修正的单片精密真有效值AC/DC转换器。其主要特点是准确度高、灵敏性好（满量程为200mVRMS）、测量速率快、频率特性好（工作频率范围可达0～460kHz）、输入阻抗高、输出阻抗低、电源范围宽且功耗低最大的电源工作电流为200μA.用它来测量正弦波电压的综合误差不超过±3%. 2 工作原理及管脚功能 AD736 的内部框图。它主要由输入放大器、全波整流器、有效值单元（又称有效值芯子RMS CORE）、偏置电路、输出放大器等组成。芯片的2脚为被测信号VIN输入端，工作时，被测信号电压加到输入放大器的同相输入端，而输出电压经全波整流后送到RMS单元并将其转换成代表真有效值的直流电压，然后再通过输出放大器的Vo端输出。偏置电路的作用是为芯片内部各单元电路提供合适的偏置电压。 AD736采用双列直插式8脚封装，其管脚排列。各管脚的功能如下： +Vs：正电源端，电压范围为2.8～16.5V； -Vs：负电源端，电压范围为-3.2～-16.5V； Cc：低阻抗输入端，用于外接低阻抗的输入电压（≤200mV），通常被测电压需经耦合电容Cc与此端相连，通常Cc的取值范围为10～20μF.当此端作为输入端时，第2脚VIN 应接到COM； VIN：高阻抗输入端，适合于接高阻抗输入电压，一般以分压器作为输入级，分压器的总输入电阻可选10MΩ，以减少对被测电压的分流。该端有两种工作方式可选择：第一种为输出AC+DC方式。该方式将1脚（Cc）与8脚（COM）短接，其输出电压为效流真有效值与直流分量之和；第二种方式为AC方式。该方式是将1脚经隔直电容Cc接至8脚，这种方式的输出电压为真有效值，它不包含直流分量。 COM：公共端； Vo：输出端； CF：输出端滤波电容，一般取10μF； CAV：平均电容。它是AD736的关键外围元件，用于进行平均值运算。其大小将直接响应到有效值的测量精度，尤其在低频时更为重要。多数情况下可选33μF. 3 典型应用电路 AD736 有多种应用电路形式。图3为双电源供电时的典型应用电路，该电路中的+Vs与COM、-Vs与COM之间均应并联一只0.1μF的电容以便滤掉该电路中的高频干扰。Cc起隔直作用。若按图中虚线方向将1脚与8脚短接而使Cc失效，则所选择的就是AC+DC方式；去

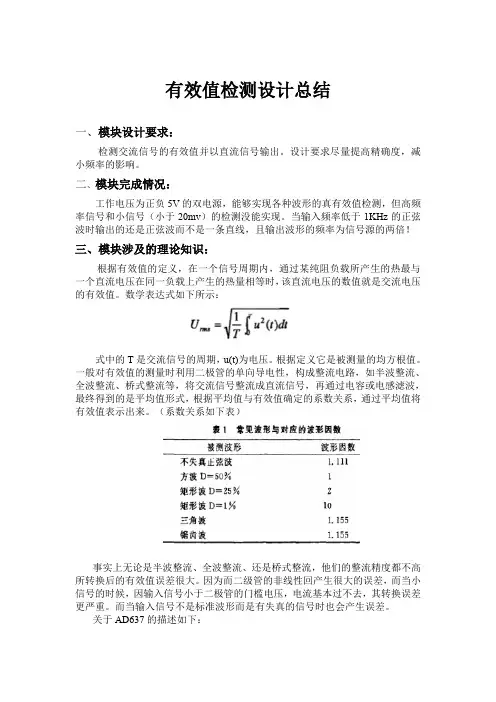

有效值检测设计总结 一、模块设计要求： 检测交流信号的有效值并以直流信号输出。设计要求尽量提高精确度，减小频率的影响。 二、模块完成情况： 工作电压为正负5V的双电源，能够实现各种波形的真有效值检测，但高频率信号和小信号（小于20mv）的检测没能实现。当输入频率低于1KHz的正弦波时输出的还是正弦波而不是一条直线，且输出波形的频率为信号源的两倍！ 三、模块涉及的理论知识： 根据有效值的定义，在一个信号周期内，通过某纯阻负载所产生的热最与一个直流电压在同一负载上产生的热量相等时，该直流电压的数值就是交流电压的有效值。数学表达式如下所示： 式中的T是交流信号的周期，u(t)为电压。根据定义它是被测量的均方根值。一般对有效值的测量时利用二极管的单向导电性，构成整流电路，如半波整流、全波整流、桥式整流等，将交流信号整流成直流信号，再通过电容或电感滤波，最终得到的是平均值形式，根据平均值与有效值确定的系数关系，通过平均值将有效值表示出来。（系数关系如下表） 事实上无论是半波整流、全波整流、还是桥式整流，他们的整流精度都不高所转换后的有效值误差很大。因为而二级管的非线性回产生很大的误差，而当小信号的时候，因输入信号小于二极管的门槛电压，电流基本过不去，其转换误差更严重。而当输入信号不是标准波形而是有失真的信号时也会产生误差。 关于AD637的描述如下：
四、设计与制作过程 根据所学的理论知识以及AD637的工作原理设计的电路原理图及PCB图如下图所示： AD637有效值检测电路原理图
AD637有效值检测电路PCB图 为了节省画图时间，在设计PCB图时我把接在电源旁边的去耦电容都删掉了，因为是贴片比较小也比较容易焊接，在做好板后再加上去也无妨。原理图中靠近电源头的那个磁珠我用电阻代替，贴片灯我用电容代替，因为封装都一样，为了找原理图库方便都这么干，类似于一些芯片的同样的封装都可以统一用一个封装来代替。 按照设计的PCB板焊接好的实物图如下图所示： 五、测试方法
级《模拟电子技术》课程设计说明书 电压电流转换器 院、部：电气与信息工程学院 学生： 指导教师：、职称 专业： 班级： 完成时间：
《模拟电子技术》课程设计任务书学院：电气与信息工程学院 适应专业：自动化、电气工程及其自动化、通信工程、电子信息工程
摘要 电压电流转换器是将输入的电压信号转换成电流信号的电路，是电压控制的电流源。在工业控制和许多传感器的应用电路中,摸拟信号输出时,一般是以电压输出。在以电压方式长距离传输模拟信号时,信号源电阻或传输线路的直流电阻等会引起电压衰减,信号接收端的输入电阻越低,电压衰减越大。为了避免信号在传输过程中的衰减,只有增加信号接收端的输入电阻,但信号接收端输入电阻的增加,使传输线路抗干扰性能降低,易受外界干扰,信号传输不稳定,这样在长距离传输模拟信号时,不能用电压输出方式,而把电压输出转换成电流输出。另外许多常规工业仪表中,以电流方式配接也要求输出端将电压输出转换成电流输出。V/I转换器就是把电压输出信号转换成电流输出信号,有利于信号长距离传输。课题所设计的V/I转换器可实现输入为0-5V直流电压，输出为0-10mA的直流电流；输入为0-10V直流电压，输出为0-10mA的直流电流；输入为-10V—+10V直流电压，输出为4-20mA的直流电流。其中，对于-10V—+10V转换为4-20mA，首先采用一个电压串联负反馈电路，将输入电压放大一定倍数，再采用一个电流串联负反馈电路将电压转换为对应的电流输出。经过后期测试，设计电路符合课题设计要求。 关键词：电压控制电流源；长距离传输；电压串联负反馈电路；电流串联负反馈电路
·电能公式和电能质量计算公式大全 电能公式和电能质量计算公式大全电能公式 电能公式有W=Pt,W=UIt,(电能＝电功率x时间) 有时也可用W=U^2t/R=I^2Rt 1度=1千瓦时=3.6*10^6焦P：电功率 W：电功 U:电压 I:电流 R：电阻 T:时间 电能质量计算公式大全 1.瞬时有效值： 刷新时间1s。 (1)分相电压、电流、频率的有效值 获得电压有效值的基本测量时间窗口应为10周波。 ① 电压计算公式： 相电压有效值，式中的是电压离散采样的序列值（为A、B、C相）。 ② 电流计算公式： 相电流有效值，式中的是电流离散采样的序列值（为A、B、C相）。 ③ 频率计算： 测量电网基波频率，每次取1s、3s或10s间隔内计到得整数周期与整数周期累计时间之比(和1s、3s或10s时钟重叠的单个周期应丢弃)。测量时间间隔不能重叠，每1s、3s或10s间隔应在1s、3s或10s时钟开始时计。 (2)有功功率、无功功率、视在功率（分相及合相） 有功功率：功率在一个周期内的平均值叫做有功功率，它是指在电路中电阻部分所消耗的功率，以字母P表示，单位瓦特 (W)。
计算公式： 相平均有功功率记为，式中和分别是电压电流离散采样的序列值（为A、B、C相）。 多相电路中的有功功率：各单相电路中有功功率之和。 相视在功率 单相电路的视在功率：电压有效值与电流有效值的乘积，单位伏安(VA)或千伏安(kVA)。 多相电路中的视在功率：各单相电路中视在功率之和。 相功率因数 电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S 计算公式： 多相电路中的功率因数：多相的有功功率与视在功率的比值。 无功功率：单相电路中任一频率下正弦波的无功功率定义为电流和电压均方根值和其相位角正弦的乘积，单位乏 (Var)。（标准中的频率指基波频率） 计算公式： 多相电路中的无功功率：各单相电路中无功功率之和。 (3)电压电流不平衡率(不平衡度) 不平衡度：指三相电力系统中三相不平衡的程度。用电压、电流负序基波分量或零序基波分量与正序基波分量的方均根百分比表示。电压、电流的负序不平衡度和零序不平衡度分别用、和、表示。 首先根据零序分量的计算公式计算出零序分量，如果不含有零序分量，则按照不含零序分量的三相系统求电压电流不平衡度。如果含有零序分量，则按照含有零
真有效值（True RMS）——唯一的真实测量值 许多商业和工业的装置都为断路器的频繁误跳闸所烦扰。这些跳闸看上去经常像是随机的、令人费解的。其实这里面是有其原因可究。造成这种现象的原因一般来说有两个方面。第一个可能原因是一些负载，特别是个人电脑和其它电子设备开机时所产生的冲击电流。关于这种原因，将会在本指南的后面章节里具体讨论。另一个可能原因是回路里的真实电流的测量值低于真实值——换而言之，是实际电流过高而引起的。 在现代化装置中这种电流测量值偏低是个高发现象。既然当前的数字测量仪器如此精确可靠，为什么又会发生这种现象哪？答案就是许多测量仪都不适合于测量失真（畸变）电流，而现在绝大多数的电流都是失真的。 电流失真是由于非线性负荷的谐波电流造成的，特别是个人电脑、配有电子镇流器的荧光灯和变频驱动装置等电子设备为代表。谐波的产生机理及其对电气系统的的影响将在指南的3.1节进行具体阐述。图3所示为个人电脑接入后的典型电流波形图。很明显这不是一个纯正弦波，所以一般适用于正弦波的测量工具和计算方法都不适用。这意味着，在对电力系统进行故障检修或者性能测试分析时，有必要采用能够处理非正弦电流和电压的正确测量工具。 图1 一个电流两种读数，你相信哪个？图中的回路为一个有畸变电流的非线性负载供电。真有效值卡钳式电流表（左）上的读数是正确的，而平均值卡钳式电
流表的读数（右）比正确值要低32%。 图1所示为同一回路上的两种卡钳式电流表的读数差别。两个测量仪都运行正常，且按照生产厂家的要求进行了校准，主要的差别就在于测量方法的不同。 左边的电流表是真有效值测量仪，右边的是按有效值校准的平均值测量仪。在很好的理解它们差异所在之前必须首先了解有效值的确切含义。 什么是有效值（方均根值）？ 交流电流的有效值（RMS）等于在同一电阻性负载回路中，与其产生等热量的直流电流的大小。使用交流电时，电阻产生的热量与一个周波内的平均电流的平方成正比。换而言之，产生的热量和电流平方的平均值成正比，也就是说电流值和这个平方的平均值开方后的值也就是有效值成正比。（由于平方后总是正数，所以不用考虑极性问题） 对于如图2所示的纯正弦波，有效值是峰值的0.707倍（或者说峰值是有效值的即1.414倍）。换句话说，有效值为1安培的纯正弦波电流的峰值电流为1.414安培。如果波形值仅仅被简单的平均（对半个负波形取反），平均值就是峰值的0.636倍，或是有效值的0.9倍。图2所示为这两个重要的比例关系。 波顶因数=峰值/有效值=1.414 波形因数=有效值/平均值=1.111 图2 纯正弦波 在测量一个纯正弦波（仅限于纯正弦波）时，简单的测出平均值（0.636倍峰值），再乘以波形因数1.111（即0.707倍峰值）所得到的数值是完全正确的，这个数值也被称为有效值。这种方法被广泛用于所有的模拟测量仪（此时平均值是靠线圈运动的惯性和阻尼作用来实现的）和所有旧式、仪表和大多数电流表数字万用表上。这种技术被称为“平均读数，按有效值校准”的测量方法。
低频电子线路课程设计 ----电压有效值测量电路 姓名：小杰 专业班级：通信工程（4）班 学号：xxxxxxxxx 实验时间：2013.11.25-2013.11.26
电压有效值测量电路 摘要：采用通用运放LM 324和检波二极管设计一个峰值半波整流电路，实现对正弦波电压有效值的测量，先设计电路图用Multisim软件进行仿真，再根据仿真的电路图在面包板上连接电路，用信号发生器和万用表检验实际电路是否符合要求。 一、设计任务与技术指标 1.设计任务 采用通用运放LM 324和检波二极管设计一个峰值半波整流电路，实现对正弦波电压有效值的测量。 2.技术指标 输入信号频率范围：0~100mV 上限频率：5KHz 电压显示：万用表直流档 电源电压：12V范围内可任选 二、设计要求 1.熟悉电路的工作原理。 2.根据技术指标通过分析计算确定电路形式和参数元件。 3.画出电路原理图。（元器件标准化，电路图规范化） 4.计算机仿真。 三、实验要求： 1、根据技术指标确定测试项目、测试方法和步骤。 2、确定实验所用仪器。 3、作出记录数据的表格。 4、完成实验。 四、实验原理 1、电路工作原理 下图为精密半波整流电路与电容滤波电路所组成的实验原理图，它属于反相型运放电路。当输入电压为正极性时，运放输出为负极性时，运放输出U o1 为负 极性，二极管D2导通、D1截止，输出电压U O 为零。当输入电压U I 为负极性时， U o1 为正极性，此时D1导通、D2截止，电路处于反相比例运算状态，输出电压 U O =-U I R f /R i。
图1. 仿真实验原理电路图
基于单片机正弦波有效值的测量 一．简介 本作品以单片机STC12C5A60S2为主控芯片并以此为基础，通过二极管1N5819实现半波整流，使用单片机内部自带10位AD对整流后的输入信号进行采样，从而实现对峰值的检测；同时通过运放LM837对输入信号进行放大，之后通过施密特触发器，将原始信号整形成可被单片机识别的标准脉冲波形，之后配合内部计数器（定时器）达到测量其频率的目的；这样，整流和AD采样实现对输入信号峰值的检测；通过放大、整形实现对输入信号频率的检测。 二．基本功能与技术指标要求 （1）输入交流电压：1mV～50V,分五档： ①1mV~20mV，②20mV~200mV,③200mV~2V,④2V~20V,⑤20v~50V。 （2）正弦频率；1Hz~100kHz； （3）检测误差：≤2%； （4）具有检测启动按钮和停止按钮，按下启动按钮开始检测，按下停止按钮停止检测； （5）显示方式：数字显示当前检测的有效是，在停止检测状态下，显示最后一次检测到的有效值； （6）显示：LCD，显示分辨率：每档满量程的0.1%； 三．理论分析 本文要求输入交流信号，通过电路测量其峰值，频率，有效值以
及平均值，因为输入的交流信号为模拟信号，而一般处理数据使用的主控芯片单片机处理的是数字信号，所以我们选择使用数模转换器AD（Analog to Digital Converter）将输入的模拟信号转换为数字信号，并进行采样；由于要求输入交流信号电压峰峰值Vpp为 50mV~10V，所以如果我们采用AD为8位，则最小采样精度为 ，因此会产生78.4%的误差，并且题目要求输入交流信号的频率范围为40Hz～50kHz，所以为了保证对高频率信号的单周期内采样个数，我们需要选择尽量高速度的AD； 因此我们选用使用单片机STC12C5A60S2，其内部自带AD为8路10位最高速度可达到250KHz，所以我们可以将最小采样精度缩小到 ，并且在输入交流信号频率最大时（50KHz）在单个周期内可采集5个点，因此可保证测量精度。 由于该AD只能接受0~5V的模拟信号输入，所以当我们直接输入一个双极性信号时可能损坏AD，因此当信号进入AD之前我们要进行半波整流，为此我们设计了整流电路，在交流信号通过整流电路输入AD 后，由AD实时输出对应模拟信号大小的二进制数，并存入变量MAX 中，随着信号的不断输入MAX中只保存AD输出过的最大值，这样既 可测出输入信号的峰值；由交流信号有效值表达式 可知检波器应当首先把输入的瞬时电压平方, 然后在一定平均时间内取平均值再开方。即可得到交流信号的有效值，然后通过比较峰值
1.如何计算几种典型交变电流的有效值？ 答：交流电的有效值是根据电流的热效应规定的.让交变电流和直流电通过同样的电阻，如果它们在同一时间内产生的热量相等，就把这一直流电的数值叫做这一交流电的有效值. 解析：通常求交变电流的有效值的类型有如下几种： （1）正弦式交流电的有效值 此类交流电满足公式e =E m s in ω t ,i =I m s in ω t 它的电压有效值为E = 2 m E ，电流有效值I = 2 m I 对于其他类型的交流电要求其有效值，应紧紧把握有效值的概念.下面介绍几种典型交流电有效值的求法. （2）正弦半波交流电的有效值 若将右图所示的交流电加在电阻R 上，那么经一周期产生的热量应等于它为全波交流电时的1/2，即U 半2 T /R= 2 1（ R T U 2 全），而U 全= 2 m U ，因而得U 半= 2 1U m ，同理得I 半= 2 1I m . （3）正弦单向脉动电流有效值 因为电流热效应与电流方向无关，所以左下图所示正弦单向脉动电流与正弦交流电通入电阻时所产生的热效应完全相同，即U = 2 m U ，I = 2 m I . （4）矩形脉动电流的有效值 如右上图所示电流实质是一种脉冲直流电，当它通入电阻后一个周期内产生的热量相当于直流电产生热量的 T t ，这里t 是一个周期内脉动时间.由I 矩 2 R T =（ T t ）I m 2RT 或（ R U 2 矩） T = T t （ R u 2 m ）T ,得I 矩= T t I m ，U 矩= T t U m .当 T t =1/2时，I 矩= 2 1I m ，U 矩=2 1U m . （5）非对称性交流电有效值
交流电压测量 姓名 学号 日期 一、实验目的： 了解交流电压测量的基本原理，分析几种典型电压波形对不同检波特性电压表的响应，以及它们之间的换算关系，并对测量结果做误差分析。 二、实验原理： 一个交流电压的大小，可以用峰值U ?，平均值U ，有效值U ，以及波形因数K F ，波峰因数K P 等表征，若被测电压的瞬时值为)(t u ，则 全波平均值为 ? = T dt t u T U 0 )(1 有效值为 ?= T dt t u T U 02 )(1 波形因数为 U U K F = 波峰因数为 U U K P ?= 而用来测量电压的指针式电压表中的检波器有多种形式，一般来说，具有不同检波特性的电压表都是以正弦电压的有效值来定度的，但是，除有效值电压表外，电压表的示值本身并不直接代表任意波形被测电压的有效值。因此，如何利用不同检波特性的电压表的示值（即 读数）来正确求出被测电压的均值U ，峰值U ?，有效值U ，这便是一个十分值得注意的问题。 根据理论分析，不同波形的电压加至不同检波特性的电压表时，要由电压表读数确定被 测电压的U ?、U 、U ，一般可根据表1的关系计算。 从表1可知，用具有有效值响应的电压表和平均值响应的电压表分别对各种波形的电压测量时，若读数相同，只分别表示不同波形的被测电压有效值U 相同和平均值U 相同，而其余的并不一定相同。
三、实验设备： 1、数字毫伏表1台； 2、函数信号发生器1台； 3、双踪示波器， 1台。 4、真有效值万用表 1个 四、实验内容： 调节函数信号发生器的输出幅度，使示波器的峰值读数为1V，观测各种电压表的读数 六、思考题： 1、实验过程中为了仪器的安全，电压表量程是否应尽量选大一些（如3V，10V甚至 30V档）？
交流电有效值计算方法 1?如何计算几种典型交变电流的有效值？ 答：交流电的有效值是根据电流的热效应规定的?让交变电流和直流电通过同样的电阻, 如果它们在同一时间内产生的热量相等，就把这一直流电的数值叫做这一交流电的有效值解析：通常求交变电流的有效值的类型有如下几种： (1)正弦式交流电的有效值 此类交流电满足公式e=E m Sin w t,i =I m sin w t 对于其他类型的交流电要求其有效值，应紧紧把握有效值的概念流电有效值 的求法 (2)正弦半波交流电的有效值 若将右图所示的交流电加在电阻 2 1 电时的1/2,即卩U半2T/R=—( 2 U m 1 而U全=—=，因而得U半=一U m, 412 (3)正弦单向脉动电流有效值因为电流热效应与电流方向无关, 电阻 时所 产生 的热 效应 完全 相 同， 即 它的电压有效值为 E=E2， 电流有效值 ?下面介绍几种典型交 R上，那么经一周期产生的热量应等于它为全波交流 U全2T R 1 同理得I半=—I m. 2 所以左下图所示正弦单向脉动电流与正弦交流电通入 七，m 、2
2 2 于直流电产生热量的—，这里t是一个周期内脉动时间.由I矩2RT= ( — ) I m2RT或() T T R
T=T(牛)「得1矩=：T Im，U矩=4.当T=1/2时，1：2im，U矩、2Um. (5)非对称性交流电有效值 假设让一直流电压 U和如图所示的交流电压分别加在冋一电阻上，交变电流在一个周 期内产生的热量为Q1= 2 2 U1 T U2 T ..................... . .............. .. ，直流电在相等时间内产生的热量 R 2 R 2 2?—电压U o=1O V的直流电通过电阻R在时间t内产生的热量与一交变电流通过R/2时在同一时间内产生的热量相同，则该交流电的有效值为多少？ 解：根据t时间内直流电压U o在电阻R上产生的热量与同一时间内交流电压的有效值U在电阻R/2 上产生的热量相同，则 3?在图示电路中，已知交流电源电压u=200si n10n t V,电阻R=10 Q ,则电流表和电压表读数分别为 A.14.1 A,200 V C.2 A,200 V 分析：在交流电路中电流表和电压表测量的是交流电的有效值，所以电压表示数为 200 V=141 V,电流值i=U= ：00 R 衬2汉10 A=14.1 A. U2 T,根据它们的热量相等有 +U 2 )，同理有I = ￡(I 1I 22). 2 2 知=胡「所以U哼=5 2 V B.14.1 A,141 V D.2 A,141 V
谐波-真有效值（True RMS）??唯一的真实测量值 我司推系列的真有效值的万用表，如203T钳形万用表，68T数字万用表，为了使客户对真有效值有一个全面的了解。我们结合生活中现实情况讲解下真有效值和平均值的区别。 真有效值（True RMS）??唯一的真实测量值 许多商业和工业的装置都为断路器的频繁误跳闸所烦扰。这些跳闸看上去经常像是随机的、令人费解的。其实这里面是有其原因可究。造成这种现象的原因一般来说有两个方面。第一个可能原因是一些负载，特别是个人电脑和其它电子设备开机时所产生的冲击电流。关于这种原因，将会在本指南的后面章节里具体讨论。另一个可能原因是回路里的真实电流的测量值低于真实值??换而言之，是实际电流过高而引起的。 在现代化装置中这种电流测量值偏低是个高发现象。既然当前的数字测量仪器如此精确可靠，为什么又会发生这种现象哪？答案就是许多测量仪都不适合于测量失真（畸变）电流，而现在绝大多数的电流都是失真的。 电流失真是由于非线性负荷的谐波电流造成的，特别是个人电脑、配有电子镇流器的荧光灯和变频驱动装置等电子设备为代表。谐波的产生机理及其对电气系统的的影响将在指南的3.1节进行具体阐述。图3所示为个人电脑接入后的典型电流波形图。很明显这不是一个纯正弦波，所以一般适用于正弦波的测量工具和计算方法都不适用。这意味着，在对电力系统进行故障检修或者性能测试分析时，有必要采用能够处理非正弦电流和电压的正确测量工具。
图1 一个电流两种读数，你相信哪个？图中的回路为一个有畸变电流的非线性负载供电。真有效值卡钳式电流表（左）上的读数是正确的，而平均值卡钳式电流表的读数（右）比正确值要低32%。 图1所示为同一回路上的两种卡钳式电流表的读数差别。两个测量仪都运行正常，且按照生产厂家的要求进行了校准，主要的差别就在于测量方法的不同。 左边的电流表是真有效值测量仪，右边的是按有效值校准的平均值测量仪。在很好的理解它们差异所在之前必须首先了解有效值的确切含义。 什么是有效值（方均根值）？ 交流电流的有效值（RMS）等于在同一电阻性负载回路中，与其产生等热量的直流电流的大小。使用交流电时，电阻产生的热量与一个周波内的平均电流的平方成正比。换而言之，产生的热量和电流平方的平均值成正比，也就是说电流值和这个平方的平均值开方后的值也就是有效值成正比。（由于平方后总是正数，所以不用考虑极性问题） 对于如图2所示的纯正弦波，有效值是峰值的0.707倍（或者说峰值是有效值的即1.414倍）。换句话说，有效值为1安培的纯正弦波电流的峰值电流为1.414安培。如果波形值仅仅被简单的平均（对半个负波形取反），平均值就是峰值的0.636倍，或是有效值的0.9倍。图2所示为这两个重要的比例关系。
摘要 模拟电子技术课程设计是继《模拟电子技术基础》理论学习和实验教学之后又一重要的实践性教学环节。它的任务是在学生掌握和具备电子技术基础知识与单元电路的设计能力之后，让学生综合运用模拟电子技术知识，进行实际模拟电子系统的设计、安装和调测，利用multisim等相关软件进行电路设计，提高综合应用知识的能力、分析解决问题的能力和电子技术实践技能，让学生了解模拟电子技术在工业生产领域的应用现状和发展趋势。为今后从事电子技术领域的工程设计打好基础。 本课程设计的思路是将交流信号经过电阻分压后送至由TL062和电容、电阻组成的AC-DC转换模块，将直流信号送至ICL7107数码管显示，完成交流电压有效值的测量。 关键词：电阻分压、TL062、ICL7107、交直流转换、有效值测量
1 电路方案论证与选择 1.1 系统基本方案 设计电路分为直流稳压电源模块、电压衰减模块、AC-DC模块、数码管显示模块，即可完成题目对交流电压有效值进行测量，并显示的设计要求。 1.2 各模块方案论证与选择 1.2.1 直流稳压可调电源模块 设计图1.1为采用7805设计的直流稳压源。该稳压源可稳定输出+5V电压，电路简单，应用广泛。该稳压源由以下五部分组成。 (1) 降压：通过变压器将输入的220V，50HZ交流电降为+5V输出。 (2) 整流：通过桥式整流电路，将输入的交流电压信号变为脉动信号。 (3) 滤波：通过C1及C2等滤波电容将输入的电压信号转变为波形更为平缓 的电压信号。 (4) 稳压：通过集成稳压芯片7805将不稳定的电压信号变为稳定的直流电 压。 图1-1 直流稳压电源电路 1.2.2 电压衰减模块 由于AC-DC模块的输入电压为200mV，而题目要求的测量电压是V>10V，因此要对输入电压进行衰减。此处采用了电阻分压的方式对电压进行衰减，同时设计参数，使模块能输入200mV~2000V范围内的电压。
1.如何计算几种典型交变电流的有效值 答：交流电的有效值是根据电流的热效应规定的.让交变电流和直流电通过同样的电阻，如果它们在同一时间内产生的热量相等，就把这一直流电的数值叫做这一交流电的有效值. 解析：通常求交变电流的有效值的类型有如下几种： （1）正弦式交流电的有效值 此类交流电满足公式e =E m s in ω t ,i =I m s in ω t 它的电压有效值为E =2m E ，电流有效值I =2m I 对于其他类型的交流电要求其有效值，应紧紧把握有效值的概念.下面介绍几种典型交流电有效值的求法. （2）正弦半波交流电的有效值 若将右图所示的交流电加在电阻R 上，那么经一周期产生的热量应等于它为全波交流电 时的1/2，即U 半2T /R=21（R T U 2全），而U 全=2 m U ，因而得U 半=21U m ，同理得I 半=21I m . （3）正弦单向脉动电流有效值 因为电流热效应与电流方向无关，所以左下图所示正弦单向脉动电流与正弦交流电通入电阻时所产生的热效应完全相同，即U = 2m U ，I =2m I . （4）矩形脉动电流的有效值 如右上图所示电流实质是一种脉冲直流电，当它通入电阻后一个周期内产生的热量相当 于直流电产生热量的T t ，这里t 是一个周期内脉动时间.由I 矩2R T =（T t ）I m 2RT 或（R U 2 矩）T =T t （R u 2 m ）T ,得I 矩=T t I m ，U 矩=T t U m .当T t =1/2时，I 矩=21I m ，U 矩=21U m .
（5）非对称性交流电有效值 假设让一直流电压U 和如图所示的交流电压分别加在同一电阻上，交变电流在一个周期 内产生的热量为Q 1=222221T R U T R U ?+?，直流电在相等时间内产生的热量 Q 2=R U 2 T ，根据它们的热量相等有 R U T R U 2 212=?T 得 U =)(212221U U +，同理有I =)(2 12221I I +. 2.一电压U 0=10 V 的直流电通过电阻R 在时间t 内产生的热量与一交变电流通过R/2时在同一时间内产生的热量相同，则该交流电的有效值为多少 解：根据t 时间内直流电压U 0在电阻R 上产生的热量与同一时间内交流电压的有效值U 在电阻R /2上产生的热量相同，则 V 252 ,)2/(02 2 ===U U t R U t R U o 所以 3.在图示电路中，已知交流电源电压u=200s in 10πt V ，电阻R=10 Ω，则电流表和电压表读数分别为 A,200 V A,141 V A,200 V A,141 V 分析：在交流电路中电流表和电压表测量的是交流电的有效值，所以电压表示数为 u =2200 V=141 V ，电流值i =R U =10 2200? A= A. 答案：B
电子知识 2015年10月23日 深圳华强北华强集团2号楼7楼 电池管理系统能实时监控电池状态，延长电池续航时间、避免电池过充过放的情况出现，在电子产品中起着至关重要的作用。特别是可穿戴设备的兴起对电池管理系统提出新的挑战，此次“消费电子电池管理系统技术论坛”，我们将邀请业界领先的半导体厂商、方案设计商与终端产品制造商，共探消费电子电池管理系统市场发展趋势及创新技术，助力设计/研发工程师显著改进电池管理系统，进而从技术的层面为业界解决电子产品的电池续航问题。 立即报名>> IBIS模型是一种基于V/I曲线对I/O BUFFER快速准确建模方法，是反映芯片驱动和接收电气特性一种国际标准，它提供一种标准文件格式来记录如驱动源输出阻抗、上升/下降时间及输入负载等参数，非常适合做振荡和串扰等高频效应计算与仿真。 IBIS本身只是一种文件格式，它说明在一标准IBIS文件中如何记录一个芯片驱动器和接收器不同参数，但并不说明这些被记录参数如何使用，这些参数需要由使用IBIS模型仿真工具来读取。欲使用IBIS进行实际仿真，需要先完成四件工作：获取有关芯片驱动器和接收器原始信息源；获取一种将原始数据转换为IBIS格式方法；提供用于仿真可被计算机识别布局布线信息；提供一种能够读取IBIS和布局布线格式并能够进行分析计算软件工具。 IBIS模型优点可以概括为：在I/O非线性方面能够提供准确模型，同时考虑了封装寄生参数与ESD结构；提供比结构化
方法更快仿真速度；可用于系统板级或多板信号完整性分析仿真。可用IBIS模型分析信号完整性问题包括：串扰、反射、振荡、上冲、下冲、不匹配阻抗、传输线分析、拓扑结构分析。IBIS尤其能够对高速振荡和串扰进行准确精细仿真，它可用于检测最坏情况上升时间条件下信号行为及一些用物理测试无法解决情况；模型可以免费从半导体厂商处获取，用户无需对模型付额外开销；兼容工业界广泛仿真平台。 IBIS模型核由一个包含电流、电压和时序方面信息列表组成。IBIS模型仿真速度比SPICE快很多，而精度只是稍有下降。非会聚是SPICE模型和仿真器一个问题，而在IBIS仿真中消除了这个问题。实际上，所有EDA供应商现在都支持IBIS模型，并且它们都很简便易用。大多数器件IBIS模型均可从互联网上免费获得。可以在同一个板上仿真几个不同厂商推出器件。 IBIS模型是一种基于V/I曲线对I/O BUFFER快速准确建模方法，是反映芯片驱动和接收电气特性一种国际标准，它提供一种标准文件格式来记录如驱动源输出阻抗、上升/下降时间及输入负载等参数，非常适合做振荡和串扰等高频效应计算与仿真。 IBIS本身只是一种文件格式，它说明在一标准IBIS文件中如何记录一个芯片驱动器和接收器不同参数，但并不说明这些被记录参数如何使用，这些参数需要由使用IBIS模型仿真工具来读取。欲使用IBIS进行实际仿真，需要先完成四件工作：获取有关芯片驱动器和接收器原始信息源；获取一种将原始数据转换为IBIS格式方法；提供用于仿真可被计算机识别布局布线信息；提供一种能够读取IBIS和布局布线格式并能够进行分析计算软件工具。 IBIS模型优点可以概括为：在I/O非线性方面能够提供准
电子技术课程设计 简要说明： 该电路将微小的输入交流信号u i 的有效值精确地转换成为直流电压输出U o ，以便于用直流电表进行测量。 思考题： 1．直接用二极管整流电路能否实现上述电路功能？为什么？ 2．该电路能够测量的信号的频率范围是多少？ 参考文献： 施良驹 《集成电路应用集锦》电子工业出版社，1988，6 何希才，白广存 《最新集成电路应用300例》科学技术文献出版社，1995 庄效恒，李燕民 《模拟电子技术》机械工业出版社，1998，2 R 3 u i 10μF U o C
一、课题名称：交流电压/直流电压转换电路 二、课题摘要：该电路将微小的输入交流信号ui的有效值精确地转换成为直流电压输出Uo，以便于用直流电表进行测量。 三、电路原理图： R 3 u i U o C 四、工作原理分析： （一）、电路原理分析 本电路依次运用微分运算放大电路、半波整流电路和积分电路将微小的交流 信号 i u的有效值精确的转换为直流电压输出 o U。 第一部分：同向比例运算电路。 ·· 此电路为同向比例运算电路。由[1]P129，根据虚断路原则，0 i i=，1R上的 压降为0。 i u u + =。 电阻 2 R上的电压
223 f o R u u u R R θ -== + 由虚断路原则u u +-≈， 有 223 o R u u R R += + 代入i u u +=，得 32 (1)o i R u u R =+ 放大倍数 32 1511 2.510 uf R A R =+ =+ = （2） 当2i u 在正半周期时1D 导通，2D 截止。 由虚断路原则，流入运放输入端的净输入电流0d i =，0u +=。 由虚短路原则0u u +-≈=，所以反向输入端为虚地， 故有： 214 i u i R = ， 55 o o f u u u i R R --= =-；
《单片机应用实践》课程设计任务书 学生姓名:杨博专业班级: 电信1303 班 指导教师: 孟哲工作单位: 信息工程学院 题目: 50Hz正弦波有效值测量仪表的设计与实现 初始条件: （1）提供实验室机房及其proteus7.0以上版本软件； （2）《单片机原理与应用》学习。 要求完成的主要任务:(包括课程设计工作量及其技术要求,以及说明书撰写等具体要 求): （1）选择一本《单片机原理与应用》，认真学习该教程的全部内容，包括汇编语言的理解与应用，51单片机的基本功能与应用； （2）要求用51单片机设计一个测量仪表，能够测量量程200mv~20v的50Hz 正弦波交流电的有效值 （3）要求做出仿真，并依照仿真设计实物并对实验结果进行分析和总结； （4）要求阅读相关参考文献不少于5篇； （5）根据课程设计有关规范，按时、独立完成课程设计说明书。 时间安排: (1) 分析课题，完成设计构想两天； (2) 完成仿真一天； (3) 购买元件并完成实物两天； (4) 完成报告书一天； 指导教师签名: 年月日 系主任(或责任教师)签名: 年月日
摘要 在实际生产与生活之中，有效值扮演了一个极其重要的角色。由于有效值能够直接反映出交流信号能量的大小，因此在对于其他物理量例如功率、噪声、失真度、能量转换等的研究上发挥着极其重要的作用。 本次课设完成一个50Hz正弦波有效值测量仪表的设计与实现。根据要求，本次课设以STC89C52单片机为控制核心，通过电阻分压网络、基于AD736的有效值检测模块、基于LM324的信号放大模块以及基于TLC549的A/D转换模块完成正弦波有效值测量工作，结果通过LCD显示。 关键词：正弦波；有效值；单片机控制；AD736；TLC549.
深圳市普顿电力设备有限公司 一:通信电源简介 普顿电力AC220-DC24V/48V 系列通信电源模块采用先进的高频脉宽调制技术，使效率得到了极大提高。整机具有稳压精度高、动态响应快、输出杂音低、抗干扰能力强、工作温度范围宽等特点。N+1模块组合结构，各模块间可自动均流均衡供电,可为电信、电力及无线基站组建高频开关电源系统。 表头型模块采用3位半的表头显示，显示输出电流电压，简单实用。 模块采用宽度为19"、高度为2U的标准机箱，易于安装。可用于组成电源系统，并且模块可并联带电池使用，不需监控单元。 本电源模块适用于交流220VAC和直流220VDC的输入条件的使用场合。 本电源模块适用于直流输出24VDC 10A-60A DC 的输出条件的使用场合。 本电源模块适用于直流输出48VDC 5A-50A DC 的输出条件的使用场合。 二:通信电源工作方式 1:AC220-DC24/48V时,把交流220V转换成直流24V或直流48V,供直流负载使用;当市电断电后,由电池组稳压输出; 2:DC220-DC24/48V时,把直流220V降压至直流24V或直流48V,供直流负载使用;当市电断电后,由电池组稳压输出; 3:带充放电管理型,当用户需要单独一个模块使用,并且能单独对电池进行充电时,可以选用带充电管理型的通信电源模块,在模块把AC220转换为DC24/48V输出时,同时也能对电池进行智能充电,当市电断电后,由电池组稳压输出; 三:通信电源技术参数 ◆输入电压：单相三线制 AC：220V± 20% ◆输入电流：≤10A（RMS）交流输入为220V，直流输出为48V时 ◆频率： 50Hz±10% ◆功率因数：≥0.99 ◆效率：≥0.87 ◆启动冲击电流：≤150%Imax (额定输入状态下) ◆保护功能：输入过欠压保护;输出过压保护;输出限流保护;短路保护;模块并联保护; 过温保护;过流保护; ◆输入过压关机： 265--275V ◆输入欠压关机： 160--170V ◆交流输入范围： 160--270V ◆输出直流电压： 48VDC或-48VDC（42∽58V可调) 或24V(21∽29V可调)
ZY250V真有效值数字电压表 深圳市凌雁电子有限公司一．概述： 普通数字直流电压表自然只能测量直流电压，欲需测量交流电压必须增加AC/DC转换电路，一般的交流电压表为降低成本和简化电路，均使用简易的平均值响应交流/直流转换器。常用的平均值响应AC/DC转换器是运算放大器和二极管组成的半波（或全波）线性整流电路，这种电路具有线性度好、准确度高、电路简单、成本低廉等优点。但是这种电路是按照正弦波平均值与有效值的关系 (V RMS=1.111V p)来定义的，因此这类电表只能测量正弦波电压。 平均值AC/DC转换的电压表智能测量无失 真的正弦波电压，对于正弦波失真的交流电压， 这类电表测量就会引起误差，更不能测量方波、 矩形波、三角波、锯齿波、梯形波、阶梯波等 非正弦波，利用真有效值数字仪表可准确测量 各种波形的有效值，满足现代电子测量之需要。 二．真有效值数字仪表的基本原理： 所谓真有效值即为“真正有效值”之 意，英文缩写为“TRMS”，有的文献也称为真 均方根值，我们先回忆一下交流电压的有效值 的表达式，它的定义如下： 我们对式（1）进行变换，两边平方，并令，就得到真有效值电压的另一种表达式 从（3）式即得，对输入电压依次进行“取绝对值→平方/除法→取平均值”运算，也能得到交流电压的有效值，而且这公式更有使用价值。举例说明：假如要测量一电压变化范围是0.1V-10V，平方后u2=10mV—100V，这就要求平方器具有相当大的动态范围（10000：1），这样的平方电路误差就可能超过1mV，要平方器能输出100V的电压，技术上是难以实现的。如果使用式（3）的既便于设计电路，也能保证了准确度。因此，目前大多数的集成单片真有效值/直流转换器均采用式（3）的原理而设计。 真有效值仪表的的核心器件是TRMS/DC转换器。现在市场上这类单片的集成芯片很多，真有效值
