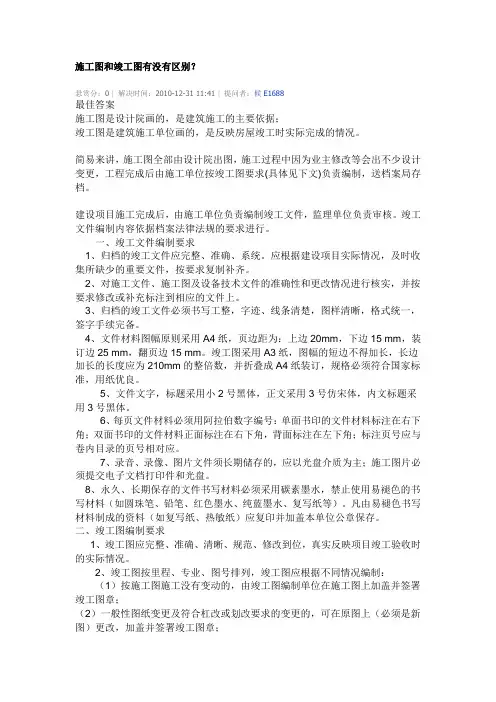

竣工图与施工图的区别

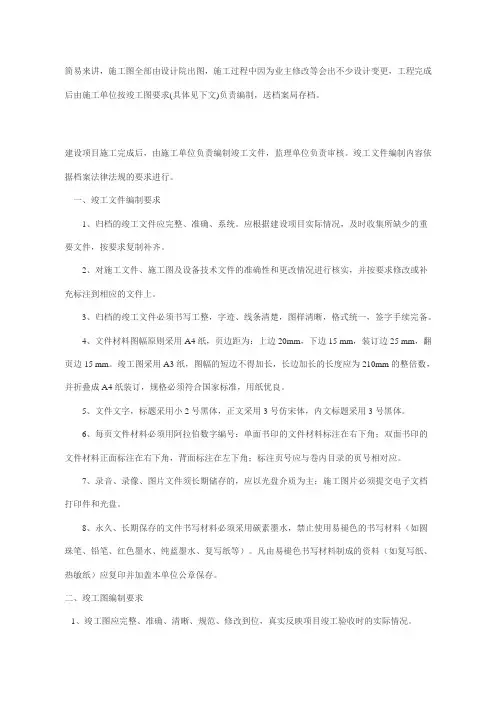

简易来讲，施工图全部由设计院出图，施工过程中因为业主修改等会出不少设计变更，工程完成后由施工单位按竣工图要求(具体见下文)负责编制，送档案局存档。
建设项目施工完成后，由施工单位负责编制竣工文件，监理单位负责审核。竣工文件编制内容依据档案法律法规的要求进行。
一、竣工文件编制要求
1、归档的竣工文件应完整、准确、系统。应根据建设项目实际情况，及时收集所缺少的重要文件，按要求复制补齐。
2、对施工文件、施工图及设备技术文件的准确性和更改情况进行核实，并按要求修改或补充标注到相应的文件上。
3、归档的竣工文件必须书写工整，字迹、线条清楚，图样清晰，格式统一，签字手续完备。
4、文件材料图幅原则采用A4纸，页边距为：上边20mm，下边15 mm，装订边25 mm，翻页边15 mm。竣工图采用A3纸，图幅的短边不得加长，长边加长的长度应为210mm的整倍数，并折叠成
A4纸装订，规格必须符合国家标准，用纸优良。
5、文件文字，标题采用小2号黑体，正文采用3号仿宋体，内文标题采用3号黑体。
6、每页文件材料必须用阿拉伯数字编号：单面书印的文件材料标注在右下角；双面书印的文件材料正面标注在右下角，背面标注在左下角；标注页号应与卷内目录的页号相对应。
7、录音、录像、图片文件须长期储存的，应以光盘介质为主；施工图片必须提交电子文档打印件和光盘。
8、永久、长期保存的文件书写材料必须采用碳素墨水，禁止使
用易褪色的书写材料（如圆珠笔、铅笔、红色墨水、纯蓝墨水、复写纸等）。凡由易褪色书写材料制成的资料（如复写纸、热敏纸）应复印并加盖本单位公章保存。

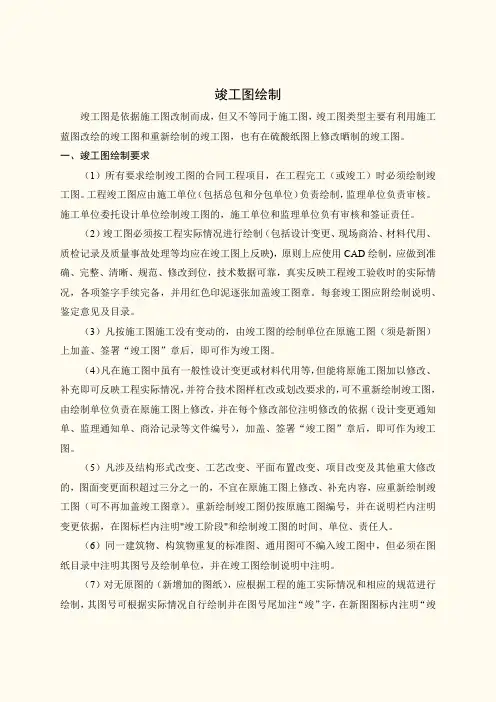

二、竣工图编制要求
1、竣工图应完整、准确、清晰、规范、修改到位，真实反映项目竣工验收时的实际情况。

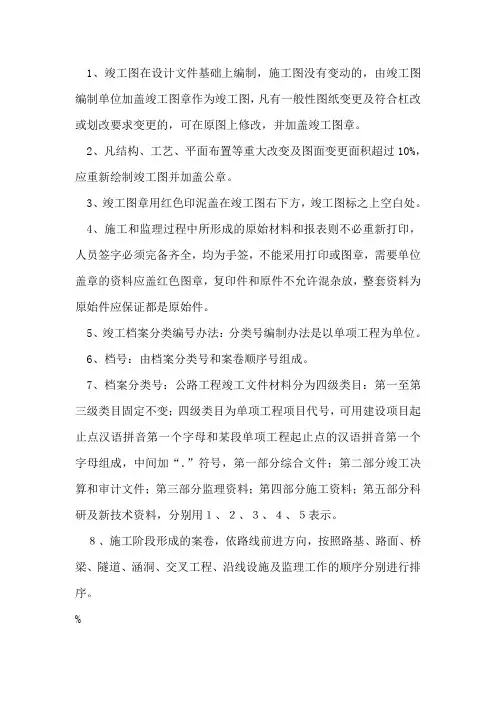

2、竣工图按里程、专业、图号排列，竣工图应根据不同情况编制：（1）按施工图施工没有变动的，由竣工图编制单位在施工图上加盖并签署竣工图章；
（2）一般性图纸变更及符合杠改或划改要求的变更的，可在原图上（必须是新图）更改，加盖并签署竣工图章；
（3）涉及结构形式、工艺、平面布置、项目等重大改变及图面变更面积超过35%的，应重新绘制竣工图。重绘图按原图编号，末尾加注“竣”字，或在新图图标内注明“竣工截断”加盖并签署竣工图章；（4）重复使用的标准图、通用图可不编入竣工图中，但应在图纸目录中列出图号，指明该图所在位置并在编制说明中注明。
（5）竣工图必须经监理工程师审核会签确认，并在扉页上加盖承包商单位公章。
（6）编制竣工图总说明及各专业的编制说明，叙述竣工图编制原则、各专业目录及编制情况。
3、竣工图的更改方法
（1）文字、数字更改一般是杠改；线条更改一般是划改；局部图形更改可以圈更改部位，在原图空白处重新绘制。
（2）利用施工图更改，应在更改处注明更改依据文件的名称、日期、编号和条款号。
（3）无法在图纸上表达清楚的，应在标题栏上方左边用文字说明。（4）图上各种引出说明应与图框平行，引出线不交叉，不遮盖其它线条。
（5）有关施工技术要求或材料明细表有文字更改的，应在修改变更处进行杠改，当更改内容较多时，可采用注记说明。
（6）新增加的文字说明，应在其涉及的竣工图上作相应的添加和变更。
4、竣工图章的使用
（1）竣工图章内容、尺寸应国家要求制作。
（2）所有竣工图应由编制单位逐张加盖并签署竣工图章。竣工图章的内容填写应齐全、清楚，不得代签。
（3）竣工图章应使用红色印泥，盖在标题栏附近空白处。

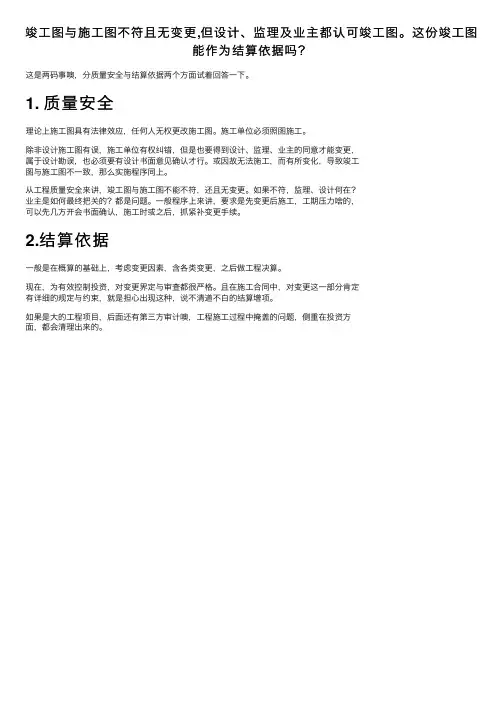

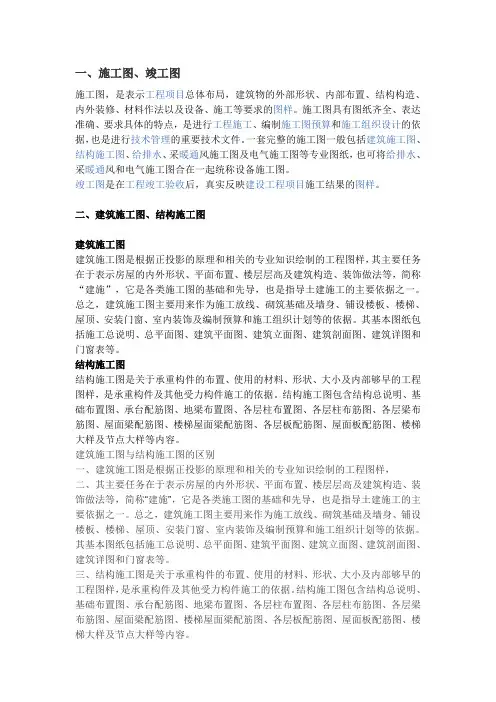

工程施工图和竣工图有没有区别? 施工图是画的，是建筑施工的主要依据; 竣工图是建筑施工单位画的，是反映房屋竣工时实际完成的情况。 初步设计图纸应由有相应资质的设计单位提供，若为多家设计单位联合设计的，应由总包设计单位负责汇总设计资料。初步设计文件包括说明、资料和图纸等部分。 简易来讲，施工图全部由出图，施工过程中因为业主修改等会出不少设计变更，工程完成后由施工单位按竣工图要求(具体见下文)负责编制，送档案局存档。建设项目施工完成后，由施工单位负责编制竣工文件，监理单位负责审核。竣工文件编制容依据档案法律法规的要求进行 初步设计图纸和施工图设计图纸在深度上有什么区别 初步设计图纸，属于设计阶段的图纸，施工图纸，属于施工阶段使用的图纸。初步设计图纸对细节要求不是很高，但是要表达清楚工程项目的围、容等，施工图是指导现场施工的图纸，对细节要求很高，需要对细节作详细表达。 请问建筑设计里，初步设计图与施工图在深度上有怎么样的区别？ 原则1:初步设计应满足编制施工图设计文件的需要。 原则2：施工图设计文件应满足设备材料采购，非标设备制作和施工的需要。对于将项目分别发包绐几个设计单位或实施设计分包的情
况，设计文件相互关联处的深度应满足各承包或分包单位设计的需要。 a)初步设计一般要求容： 1设计说明书和目录，包括设计总说明、各专业设计说明、节能设计专项容。 2各专业设计图纸 3主要材料设备表 4工程概算 5专业计算书 b)初步设计图纸设计深度限于篇幅简要说明建筑专业容，具体参见深度规定3. 4. 3 设计图纸、1 平面图。 1)标明承重结构的轴线、轴线编号、定位尺寸和总尺寸；注明各空间的名称，住宅标注套型卧室、起居室(厅)、厨房、卫生间等空间的使用面积； 2)绘出主要结构和建筑构配件，如非承重墙、壁柱、门窗(幕墙)、天窗、楼梯、电梯、自动扶梯、中庭(及其上牛)、夹层、平台、阳台、雨篷、台阶、坡道、散水明沟等的位置；当围护结构为幕墙时，应标明椿墙与主体结构的定位关系； 3)表示主要建筑设备的位置，如水池、卫生器具等与设备专业有关的设备的位置； 4)表示建筑平面或空间的防火分区和防火分区分隔位置和面积，宜单独成图；
竣工图绘制要点 1.编制要求 1.1按施工图施工没有变动的，直接在施工图上加盖并签署竣工图章。 1.2一般性的图纸变更，可根据设计变更依据，在施工图上直接改绘后，加盖并签署竣工图章。 1.3用于编制竣工图的施工图纸必须是新蓝图。竣工图章应逐张加盖在图标上方空白处。 1.4凡涉及结构形式、工艺、平面布置等重大改变，或图面变更超过1/3的，应重新绘制竣工图。 2.改绘方法 在施工蓝图上改绘竣工图，一般采用杠改法、叉改法和圈改法。所有变更内容都必须修改，并从图上修改处索引标注其修改依据。 2.1对数字、文字及符号的修改，可用杠改法。 2.2对于少量图形的修改，可用叉改法。 2.3对于较多图形的修改，可用圈改法。 3.加写说明 按上述方法改绘后的图纸，如果有的内容仍无法表示清楚，应用简练的文字适当加以说明。 3.1同一变更内容涉及到多处修改时，要对所有涉及到的图纸和部位全部加以改绘，其修改依据可只在一个修改处标注，但要在此处做简要说明。 3.2砼强度等级改变、钢筋的代换等在图上改绘难以用作图方法表达清楚时，可用索引的形式加以说明。 4.注意事项 4.1施工图纸目录必须加盖并签署竣工图章。如有作废、补充的图纸，均应在施工图目录上加以标注。 4.2改绘时要用黑色碳素墨水。字体及其大小要与原图相协调。绘线时要使用绘图工具，不能徒手绘制。 4.3在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。 4.4修改的内容和有关说明均不得超过原图框
杠改法 在施工蓝图上改绘竣工图，对于数字、文字和符号的修改，可采用杠改法。用一条细实线将被修改的部分杠去，在其附近的适当位置，添写变更后的内容，并从修改的位置引出带箭头的索引线，在索引线上注明修改依据——“见设计变更通知×号”。 某砌石护岸工程的勒脚尺寸变更后，杠改示意图如下图示(单位:mm)。 叉改法 在施工蓝图上改绘竣工图，对于少量图形的修改，可采用叉改法。在图上将被修改的部分打“×”，在其附近的适当位置，绘制修改后的图形，并从修改的位置引出带箭头的索引线，在索引线上注明修改依据——“见设计变更通知×号”。 某堤顶砼防汛道路工程的路缘石取消后，叉改示意图如下图示（单位:mm）。
施工图设计进度与质量保证措施及设计服务承诺 我院风行“品味.只是.激情.严谨”的精神，不断建立和晚上各项管理规定和制度，集多年设计经验，形成了以工程设计质量为中心的质量保证体系，对设计各个工序进行严格质量控制，确保工程设计质量，为用户提供满意的服务。我院将严格执行国家有关法律法规提供设计文件，并对其质量负责；技术方案进行多方案比较，选择最佳方案.最佳设备，严格执行各项技术经济指标，并对其经济合理性负责。 一.设计质量保障措施 1.合理配置人力资源 本项目将由院长亲自负责，由经验丰富的建筑师，结构师全面负责的工程设计和技 术服务工作，严格校审制度，严把图纸质量，保证图纸可以知道工程施工。 我单位承诺对本项目提供全方位的优质服务，具体措施如下： 2.设计质量保证体系 本公司为本工程项目组成工程组，并严格校审制度，严把图纸质量，保证图纸可以 指导工程施工，具体措施如下： （1）会同方案设计方.我院建筑.结构.水电暖通的工程师进行方案设计的定案工作，为进入下一步的施工图设计做好技术准备工作。 （2）在项目实施的各个设计阶段，明确各阶段的设计质量和设计周期，控制各阶段的设计造价，杉树项目概况.建设要求，明确设计依据，提供个专业的设 计原则和设计控制进度，报总工程审批。 （3）根据所编制的设计进度，明确质量策划的内容，若有特殊质量要求，制定专项质量控制计划。 （4）依据所批准的设计进度开展具体的设计作业，在设计作业中，重视设计过程工序管理和设计接口控制，做好个专业之间的设计组织协调工作，严格控制 互提资料质量，做到成品校审会签齐全，切实避免专业间的”错.漏.碰.缺“。 （5）各级设计岗位人员具备资质和技能，明确各自的职责，采用个专业间相互会签制度，保证设计质量得到有效的控制。 （6）通过设计校核和验证，及时解决设计过程中出现质量问题，设计文件提交后发现质量问题，及时修改或返工，并采取相应的纠正和防御措施，对各项措 施进行效果验证。 （7）各专业尽享多方案技术经济比较，选择最优方案，最佳设备，总结以往同类工程中成熟的经验，做到精心设计，质量第一。 （8）尊重业主，充分与业主交换意见，根据业主要求和项目建设具体条件提出多方案比较供业主选择和决策。 二.设计进度保障措施 1.高水平的项目设计队伍，项目总设计师.个专业设计负责人在保证设计质量的同时. 确保业主要求的项目设计工期。 2.丰富的工程设计禁言，规范的管理制度先进的绘图手段是工程设计工期保证的基本 要素。我院广泛应用CAD计算机绘图，建立了院内计算机网络系统。各专业均使用了大量的专业基础图库及计算机辅助设计软件，广泛营运与工程设计中，大幅度提 高工作效率，为确保设计工期提供了坚强的后盾。 3.提供图纸日期的要求，制定各个设计专业的进度计划，编制项目网络进度图、 4.项目对各专业设计的进度安排，由项目负责人监控相关专业设计组严格执行，并按 时互相提供经审核后的相关资料。负责人定期为设计进度监控，分析产生的偏差原 因，提出进度修订计划，使进度始终在计划的控制之内。
一竣工图编制方法： 1．竣工图类型： 1）利用施工兰图改绘的竣工图。 该方法就是用规定的改绘办法，把施工中与原设计不相符的部分改绘在施工蓝图上，盖上竣工图标志章作为竣工图，该方法节约人力物力，简单易行，是一种编制竣工图行之有效的方法。这种方法适用工程变更不大，经过修改后就能反映工程实际情况时使用。 2）新绘制的竣工图 当工程变更巨大(超过40%)经过上述方法改绘后图面仍混乱不清者，就必须从新绘制新的竣工图。 3）在二底图上修改的竣工图。 对于重点工程或者具有重大政治意义的工程除了具有完整、准确的竣工蓝图外，还必须具有与之相应的竣工底图。这种竣工图就是直接在硫酸纸上把需要部分添上或者把取消的部分用刀片刮掉。 2.如何在施工兰图上改绘竣工图：大致有以下几种方法。 ①杠改法：具体做法是用细实线划去不需要的条款或者需要变更的部分，该方法适用于钢筋型号改动，尺寸
改动或者有关文字说明需要取消的条款的修改。 ②叉改法：适用于在图面上局部取消部分的修改 ③补图法：具体做法是直接在原图上画上需要增加的内容，当需要增加处空白图面不够时，可以采用结点引出法画到本张图的其它空白处，或者该卷竣工图的其他张页的空白处。该方法适用于在兰图上局部增加的图幅不大的情况下使用。 ④注改法（加写说明法）：适用于设计说明、材料做法等能用一句话说明问题的变更。 二编制竣工图应注意的几个问题： 1、未采用或全改的施工兰图不归档，但应修改设计目录。 2有变更的施工图按照前面规定的改绘方法修改后，必须经过施工单位的技术负责人和审核人校对审核后，加盖规定的竣工图章并签字后视为竣工图。竣工图标志章规定式样如下图(见附图） 竣工图章须使用不易褪色的红色印泥盖在图标栏的上方空白处。 3、在兰图上改绘竣工图各专业图纸都必须相应的修改，使各个专业的衔接关系相互吻合。 4、不得把洽商或附图贴在原设计图上做为竣工图，也不许把洽商原封不动的抄在原图上，该画图的，一定
竣工图绘制更改要求 竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。各项新建、改建、扩建项目均必须编制竣工图。 竣工图绘制工作应由建设单位负责，也可由建设单位委托施工单位、监理单位或设计单位。 一、编制要求 1.1凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。 1.2凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。 1.3凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。重新绘制的图纸必须有图名和图号，图号可按原图编号。 1.4编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真是反映项目竣工验收时的实际情况。 1.5用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图，不得使用复印的图纸。 1.6竣工图编制单位应按照国家建筑制图规范要求绘制竣工图，使用绘图笔或签字笔及不退色的绘图墨水。 二、主要内容 2.1竣工图应按单位工程，并根据专业、系统进行分类和整理。 2.2竣工图包括以下内容： 工艺平面布置图等竣工图
建筑竣工图、幕墙竣工图 结构竣工图，钢结构竣工图 建筑给水、排水与采暖竣工图 燃气竣工图 建筑电气竣工图 智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭火等） 通风空调竣工图 地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图 地下部分的各种市政、电力、电信管线等竣工图 三、竣工图类型及绘制 3.1竣工图的类型： 1利用施工蓝图改绘的竣工图； 2在二底图上修改的竣工图； 3重新绘制的竣工图； 4用CAD绘制的竣工图。 3.2竣工图绘制要求 1利用施工蓝图改绘的竣工图 在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有更改处都必须引划索引线并注明更改依据。 在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。 具体的改绘方法可视图面、改动范围和位置、繁简程度等实际情况而定，一下是常见改绘方法的举例说明。
1) 计算机绘制，宜用激光打印机打印，特殊图纸可晒成蓝图或用档案管理部门认可的其他方法进行复制，禁止手工绘制； (2) 图纸格式必须符合范本要求，如 A3 、标准图框、尺寸，一律使用“竣工文件编制范本及附件（ C）”中的标准图框样式； (3) 竣工图一般使用 A3纸（297×420mm），其它规格的竣工图应按297×420mm折叠，只允许横向加长，不允许纵向加长； (4) 绘制竣工图应符合《道路工程制图标准》（ GB50162-92 ），竣工图中文字应使用长仿宋体，字体大小可参考设计图（字高系列为 2.5 、 3.5 、 5 、 7 、 10 、 14 、 20mm ），一般情况下尺寸标注（阿拉伯数字）字高宜采用 2.5mm ，图内右下角说明文字字高宜采用 3.5mm ，标题字高宜采用 5mm ； (5) 竣工图应将设计通用标准图中不需要的部分去掉（例如：斜交盖板钢筋尺寸数量通用图中可能有 0 o 、 5 o 、 10 o 、 15 o等不同角度的尺寸，那么具体某个盖板涵时则只有一种尺寸，故应去掉不需的部分），同一合同段内出现完全重复的标准图时（前面为斜交5o的13m空心板，后面为斜交15o的13m空心板，则不是完全重复）则后面的不编入竣工图中，便必须在图纸目录中列出图号，指明该图所在位置并在编制说明中注明； (6)图纸工程量表及有关尺寸标注应与工程计量支付的工程量相互一致，即通过标注的尺寸计算与工程量表中的数据相一致，非计量的工程量应与现场实际工程量一致，监理处应重点复核尺寸标注和工程量； (7) 图框上的所有签名应完整，签名严禁打印，宜用手工草签（即本人的手写体）； (8)竣工图中的线条粗细宜早拟定，特别是不同人绘制同一册图纸，应保持同册竣工图风格一致，整洁，美观； (9)竣工图纸完整、无遗漏，注意右上角页码的连续性； (10)竣工图表的编号必须严格按照《范本》－ C 册－第三部分中的竣工图号要求进行编号并注意编号的连续性； (11) 承包人绘制完成后，内部审查，并在计量前交付监理处审查，根据监理处审查或修改意见承包人重新修改，只有在监理处审查合格并签名后，同计量文件一起报送合同部和竣工文件管理组。 国家建委关于编制基本建设工程竣工图的几项暂行规定： 一、基本建设竣工图是真实地记录各种地下地上建筑物、构筑物的技术文件，是对工程进行交工验收、维护、改建、扩建的依据，是国家的重要技术档案。全国各建设、设计、施工单位和各主管部门，都要重视竣工图的编制工作，认真贯彻执行本规定。 二、各项新建、扩建、改建的基本建设工程，特别是基础、地下建筑、管线、结构、井巷、峒室、桥梁、隧道、港口、水坝以及设备安装等隐蔽部位，都要编制竣工图。编制各
竣工图更改要求 竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。各项新建、改建、扩建项目均必须编制竣工图。 竣工图绘制工作应由建设单位负责，也可由建设单位委托施工单位、监理单位或设计单位。 一、编制要求 1.1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。 1.2 凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。 1.3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。重新绘制的图纸必须有图名和图号，图号可按原图编号。 1.4 编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真是反映项目竣工验收时的实际情况。1.5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图，不得使用复印的图纸。 1.6 竣工图编制单位应按照国家建筑制图规范要求绘制竣工图，使用绘图笔或签字笔及不退色的绘图墨水。 二、主要内容
2.1 竣工图应按单位工程，并根据专业、系统进行分类和整理。 2.2 竣工图包括以下内容： 工艺平面布置图等竣工图 建筑竣工图、幕墙竣工图 结构竣工图，钢结构竣工图 建筑给水、排水与采暖竣工图 燃气竣工图 建筑电气竣工图 智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭火等） 通风空调竣工图 地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图 地下部分的各种市政、电力、电信管线等竣工图 三、竣工图类型及绘制 3.1 竣工图的类型： 1 利用施工蓝图改绘的竣工图； 2 在二底图上修改的竣工图； 3 重新绘制的竣工图； 4 用CAD绘制的竣工图。 3.2 竣工图绘制要求 1 利用施工蓝图改绘的竣工图 在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，
竣工图与施工图的区别 简易来讲，施工图全部由设计院出图，施工过程中因为业主修改等会出不少设计变更，工程完成后由施工单位按竣工图要求(具体见下文)负责编制，送档案局存档。 建设项目施工完成后，由施工单位负责编制竣工文件，监理单位负责审核。竣工文件编制内容依据档案法律法规的要求进行。 一、竣工文件编制要求 1、归档的竣工文件应完整、准确、系统。应根据建设项目实际情况，及时收集所缺少的重要文件，按要求复制补齐。 2、对施工文件、施工图及设备技术文件的准确性和更改情况进行核实，并按要求修改或补充标注到相应的文件上。 3、归档的竣工文件必须书写工整，字迹、线条清楚，图样清晰，格式统一，签字手续完备。 4、文件材料图幅原则采用A4纸，页边距为：上边20mm，下边15 mm，装订边25 mm，翻页边15 mm。竣工图采用A3纸，图幅的短边不得加长，长边加长的长度应为210mm的整倍数，并折叠成 A4纸装订，规格必须符合国家标准，用纸优良。 5、文件文字，标题采用小2号黑体，正文采用3号仿宋体，内文标题采用3号黑体。 6、每页文件材料必须用阿拉伯数字编号：单面书印的文件材料标注在右下角；双面书印的文件材料正面标注在右下角，背面标注在左下角；标注页号应与卷内目录的页号相对应。 7、录音、录像、图片文件须长期储存的，应以光盘介质为主；施工图片必须提交电子文档打印件和光盘。 8、永久、长期保存的文件书写材料必须采用碳素墨水，禁止使
用易褪色的书写材料（如圆珠笔、铅笔、红色墨水、纯蓝墨水、复写纸等）。凡由易褪色书写材料制成的资料（如复写纸、热敏纸）应复印并加盖本单位公章保存。 二、竣工图编制要求 1、竣工图应完整、准确、清晰、规范、修改到位，真实反映项目竣工验收时的实际情况。 2、竣工图按里程、专业、图号排列，竣工图应根据不同情况编制：（1）按施工图施工没有变动的，由竣工图编制单位在施工图上加盖并签署竣工图章； （2）一般性图纸变更及符合杠改或划改要求的变更的，可在原图上（必须是新图）更改，加盖并签署竣工图章； （3）涉及结构形式、工艺、平面布置、项目等重大改变及图面变更面积超过35%的，应重新绘制竣工图。重绘图按原图编号，末尾加注“竣”字，或在新图图标内注明“竣工截断”加盖并签署竣工图章；（4）重复使用的标准图、通用图可不编入竣工图中，但应在图纸目录中列出图号，指明该图所在位置并在编制说明中注明。 （5）竣工图必须经监理工程师审核会签确认，并在扉页上加盖承包商单位公章。 （6）编制竣工图总说明及各专业的编制说明，叙述竣工图编制原则、各专业目录及编制情况。 3、竣工图的更改方法 （1）文字、数字更改一般是杠改；线条更改一般是划改；局部图形更改可以圈更改部位，在原图空白处重新绘制。 （2）利用施工图更改，应在更改处注明更改依据文件的名称、日期、编号和条款号。
编号：建设工程设计合同 工程名称： 工程地点： 合同编号：JY （由设计人编填） 设计证书等级： 委托方： 设计方： 签订日期：二○一年月日
XXXXXX 项目设计合同 发包人（委托方）： (以下简称甲方) 承包人（设计方）：（以下简称乙方） 甲方委托乙方承担[XXXXXX]项目工程设计工作。双方本着自愿、平等、互利的原则，经过充分友好协商，一致同意签订本合同，并共同履行。 第一条本合同依据下列法律法规文件签订： 1.1《中华人民共和国合同法》《中华人民共和国建筑法》《建设工程勘察设计市 场管理规定》； 1.2国家及地方有关建设工程勘察设计管理法规和规章； 1.3规划项目批准文件； 1.4其他： 第二条设计依据 2.1《XXXXXX项目规划设计任务书》 2.2甲方提交的基础资料 2.3乙方采用的主要技术标准是：国家有关建筑工程设计技术标准、规范、规定。 第三条合同文件的优先次序 构成本合同的文件可视为是能互相说明的，如果合同文件存在歧义或不一致，则根据如下优先次序进行使用和解释： 3.1合同书及补充协议 3.2甲方要求及《XXXXXX项目规划设计任务书》 3.3合同规定的其它有效附件。 第四条本项目规模及设计内容：
4.1工程规模 总占地面积约万㎡，容积率约，总建筑面积约万㎡（其中地上建筑面积万㎡，地下建筑面积暂计万㎡）。 建筑类型：排屋、高层住宅及配套设施。 4.2设计内容： 4.2.1方案设计； 4.2.2施工图设计。 注：如需进行弱电、智能化设计、煤气设计、管线综合设计、景观设计、室内装修设计及装修设计配合等非常规设计，另行签订专项设计合同。 第五条设计时间要求： 5.1 年月日前完成现场踏勘，双方就设计理念、产品定位、市场定位、开发要求等与设计有关问题进行探讨与沟通； 5.2合同签订且乙方收到甲方定金后个工作日完成方案初步构思； 5.3方案初步构思经甲方书面确认后个工作日完成报批用方案设计； 5.4设计方案审批通过并接到委托方书面通知（下一期工作任务书）后个工作日完成施工图； 5.5为了提高工作效率，双方共同就上述时间的每个阶段可商定编制更具体的工作计划进度表，经双方确认后形成书面文书，该具体的书面工作计划进度表可作为合同的补充条款，与本合同具有同等的法律效力；以上工作时间不包括甲方确认阶段设计成果的时间。 5.6审批过程中的修改时间另行商定。 5.7在以上设计过程中乙方承诺来甲方公司所在地与甲方进行汇报研讨次数原则上不超过十二次。确因工作需要，应甲方要求，乙方超过十二次的差旅费用由甲方承担。每次工作会议由甲方于会议前五日内书面通知乙方会议时间、地点和内容，乙方据该通知作会议准备。
对竣工图的规范性要求
对竣工图的规范性要求 规范地编制竣工图，主要有以下几方面的要求： 一、使用新蓝图纸编制竣工图； 二、竣工图图纸与目录的一致性，保证目录表与图纸的合法性； 三、“修改依据”的标注（即“注记”）应符合规范要求（包括“相同修改”的标注）； 四、关联性修改，应全部修改到位； 五“绘制补图”的规范性要求； 六、“重新绘制竣工图”问题； 七、竣工章问题； 八、其它注意事项； 九、竣工图的立卷和目录编制。 ※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※ 此处所讲“对竣工图的规范性要求”，不是指如何用规范的“修改方法”来编制竣工图。规范的修改方法如“杠改法”、“叉改法”、“圈改法”等，城建档案部门是有具体的书面规定的，无需在此重复赘述。，这里所说的规范性要求，是将以往工作中所发现的大量不规范问题，谈一些在实际操作
中需要注意加以改正或避免的事项。并结合这些具体不规范问题的改正，讲一些自己的认识，以期将工程竣工图编制工作的规范化水平，尽可能地达到或接近城建档案部门的要求。 关于竣工图的修改、注记、签证（盖竣工章及填写章中内容）等要求，见上海市城市规划管理局二00二年五月版的《上海市建设工程竣工档案编制验收及报送规定》第二章（竣工档案的编制）第九条“竣工图的编制应符合下列要求”（第4页～第6页）。 一、必须使用全新蓝图编制竣工图 过去编制竣工图所用的施工图，多数是在施工过程中使用过的图纸，不但老旧（有些图纸在折叠处有一排孔洞）、图纸线条浅淡，而且受到了程度不同的各种污染，这种做法很不规范、也不够负责。所以，城建档案部门规定必须用新的施工图来编制竣工图。 编制竣工图为什么非用新图不可呢？原因在于 竣工图需要“永久保存”。根据国家档案部门的统计，用新蓝图（并且是线条深、反差大的新图）编制的竣工图，能够保持图形清晰的时间也就是三十八年左右（还达不到“永久保存”的要求），
方案设计、初步设计、施工图设计(1)
方案设计 2.1 一般要求 2.1.1 方案设计文件 1 设计说明书，包括各专业设计说明以及投资估算等内容； 2 总平面图以及建筑设计图纸 3 设计委托或设计合同中规定的透视图、鸟瞰图、模型等。 2.1.2 方案设计文件的编排顺序 1 封面：写明项目名称、编制单位、编制年月； 2 扉页：写明编制单位法定代表人、技术总负责人、项目总负责人的姓名，并经上述人员 签署或授权盖章； 3 设计文件目录； 4 设计说明书； 5 设计图纸。 注：投标方案按标书要求密封或隐盖编制单位和扉页。 2.2 设计说明书 2.2.1 设计依据、设计要求及主要技术经济指标 1 列出与工程设计有关的依据性文件的名称和文号，如选址及环境评价报告、地形图，项 目的可行性研究报告，政府有关主管部门对立项报告的批文、设计任务书或协议书等。
b5E2RGbCAP
2 设计所采用的主要法规和标准。 3 设计基础资料，如气象、地形地貌、水文地质、地震、区域位置等。4 简述建设方和政 府有关主管部门对项目设计的要求，如对总平面布置、建筑立面造型等。当城市规划对建筑高 度有限制时，应说明建筑、构筑物的控制高度（包括最高和最低高度限值） 。p1EanqFDPw 5 委托设计的内容和范围，包括功能项目和设备设施的配套情况。 6 工程规模（如总建筑面积、总投资、容纳人数等）和设计标准（包括工程等级、结构的 设计使用年限、耐火等级、装修标准等） 。DXDiTa9E3d 7 列出主要技术经济指标，如总用地面积、总建筑面积及各分项建筑面积（还要分别列出 地上部分和地下部分建筑面积） 、建筑基底总面积、绿地总面积、容积率、建筑密度、绿地率、 停车泊位数（分室内、外和地上、地下） ，以及主要建筑或核心建筑的层数、层高和总高度等 项指标。根据不同的建筑功。还应表述能反映工程规模的主要技术经济指标，如住宅的套型、 套数及每套的建筑面积、使用面积，旅馆建筑中的客房数和床位数，医院建筑中的门诊人次和 病床数等指标。当工程项目（如城市居住区规划）另有相应的设计规范或标准时，技术经济指 标还应按其规定执行。RTCrpUDGiT 2.2.2 总平面设计说明 1 概述场地现状特点和周边环境情况，详尽阐述总体方案的构思意图和布局特点，以及在 竖向设计、交通组织、景观绿化、环境保护等方面所采取的具体措施。5PCzVD7HxA 2 关于一次规划、分期建设，以及原有建筑和古树名木保留、利用、改造（改建）方面的 总体设想。 2.2.3 建筑设计说明 建筑方案的设计构思和特点：
1 / 38

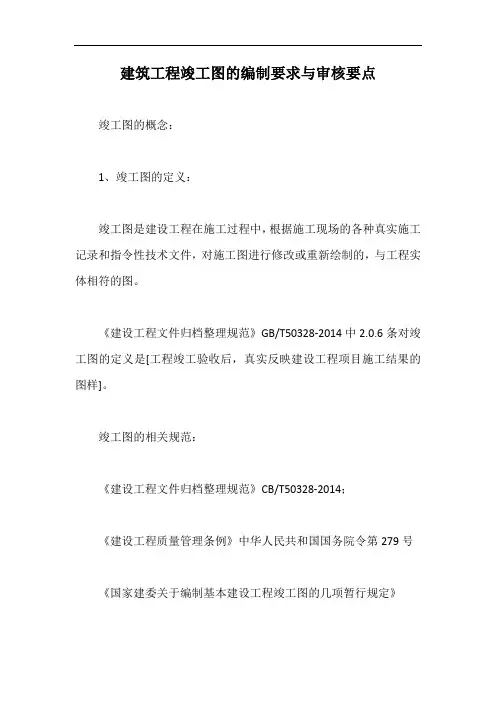

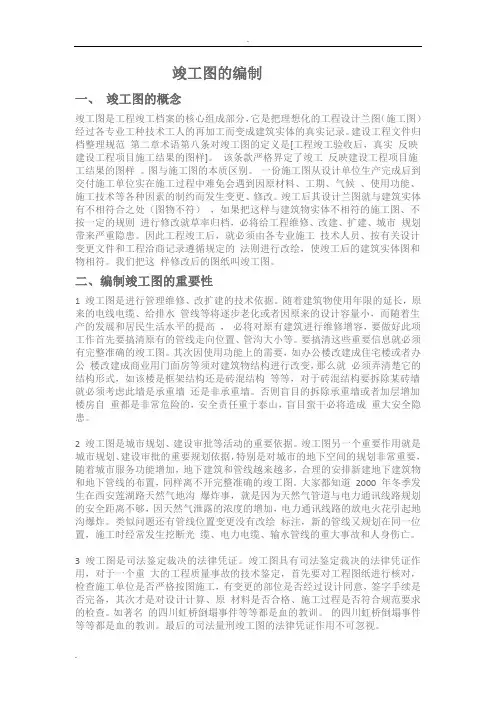

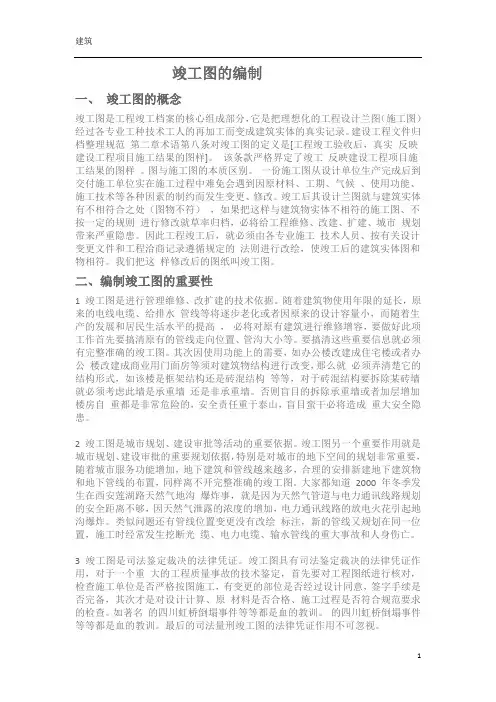

建筑工程竣工图的编制要求与审核要点 竣工图的概念： 1、竣工图的定义： 竣工图是建设工程在施工过程中，根据施工现场的各种真实施工记录和指令性技术文件，对施工图进行修改或重新绘制的，与工程实体相符的图。《建设工程文件归档整理规范》GB/T50328-2014中2.0.6条对竣工图的定义是[工程竣工验收后，真实反映建设工程项目施工结果的图样]。 竣工图的相关规范： 《建设工程文件归档整理规范》CB/T50328-2014； 《建设工程质量管理条例》中华人民共和国国务院令第279号 《国家建委关于编制基本建设工程竣工图的几项暂行规定》 《建设工程文件归档整理规范》GB/T50328-2014： 2.0.6竣工图（as-build drawing） 工程竣工验收后，真实反映建设工程项目施工结果的图样。 4.2.6工程文件中文字材料幅面尺寸规格宜为A4幅面（297mm×210mm）。图纸宜采用国家标准图幅。 4.2.7工程文件的纸张应采用能够长期保存的韧力大、耐久性强的纸张。 4.2.8所有竣工图均应加盖竣工图章。 1竣工图章的基本内容应包括：“竣工图”字样、施工单位、编制人、审核人、技术负责人、编制日期、监理单位、现场监理、总监。 2竣工图章示例如下图：（80×50mm） 3竣工图章尺寸为：50mm×80mm。 4竣工图章应使用不易褪色的红印泥，应盖在图标栏上方空白处。 4.2.9竣工图的绘制与改绘应符合国家现行有关制图标准的规定。
