广州市轨道交通嘉禾车辆段
接触网施工组织方安案
一、编制依据
1、广州市轨道交通二、八号线延长线工程嘉禾车辆段电务工程招标文件、投标文件及地铁公司对本项目的建设要求；
2、广州市轨道交通二、八号线延长线工程嘉禾车辆段电务工程的招标设计文件、图纸、技术说明书；
3、广州市轨道交通二、八号线延长线工程嘉禾车辆段电务工程的施工设计文件；
4、广州市轨道交通二、八号线延长线工程嘉禾车辆段电务工程合同及相关协议；
5、广州市轨道交通二、八号线延长线工程嘉禾车辆段电务工程总体策划图；
6、广州市轨道交通二、八号线延长线工程嘉禾车辆段电务工程施工质量验收标准；
7、国家和铁道部现行标准、规范
8、广州市关于施工企业文明施工、环境保护方面相关法律法规；
9、广州市地下铁道总公司相关企业管理规定；
10、地下铁道工程施工及现行的有关技术标准、施工规则、规程和规范；
11、本公司施工队伍的编制、技术工种、专业化程度、机械设备情况综合生产能力；
12、本公司所掌握的国内外新技术先进经验和各种施工统计资料；
13、本公司相关调查研究资料。
二、工程概况
1、工程范围
本工程施工范围包括试车线、洗车线、走行线、停车线、三月检线、月检线，以及定/临修线、静调线、油漆线、吹扫除尘线、牵出线、调机库线、工程车库线、材料运输线等接触网专业的支柱安装、悬挂安装、支持结构的安装、导线架设及调整、中锚与电连接安装及调整、设备安装及调整、接地安装、均回流电缆敷设与设备安装、附属工程，共计九大项二十多个小项的施工。
在施工阶段，本项目部负责乙供设备及材料的采购、配合业主对供电项目有关的土建工程交接验收、设备的运输和安装、设备（或系统）的试验和调试、竣工验收、工程临管和培训等。
2、工程概述
嘉禾车辆段为广州市轨道交通二号线和三号线北延段共用的车辆段，位于二号线嘉禾站东北面，设置四条出入段线（长约1000m），在嘉禾站北端分别与二号线和三号线北延段连接。车辆段设1条试车线、2条洗车线、1条走行线、30条停车线、6条三月检线、4条月检线，以及定/临修线、静调线、油漆线、吹扫除尘线、牵出线、调机库线、工程车库线、材料运输线等，共计73组道岔。
车辆段出入段线接触网采用全补偿简单链型悬挂（2*JT150+2*CTA120），其他车场线采用弹性补偿简单悬挂（CTA120），接触网架空地线采用JT120导线。
嘉禾车辆段在试车线和刚柔过渡处的柔性悬挂采用了简单链型悬挂方式，采用了双承力索和双接触线，如何保证双线架设时两线索张力一致是本工程的技术重点及难点之一。
嘉禾车辆段施工工期紧，任务繁重，加上站场内施工区域狭小，施工单位多、专业多，各专业间交叉施工多，如何做好专业间的施工配合，保证施工的进度和顺利实施，是确保接触网专业送电开通的前提。
三、施工准备
1、专业项目部已组建，各部门负责人已安排到位；
2、设计图纸已通过会审，设计及厂家已技术交底；
3、施工标准及验收标准及各工序作业批导书已编制完成；
4、材料达到进场要求，施工机具全部检查合格并进驻入场；
5、现场已具备施工条件；
6、开工报告已通过审核；
7、施工人员已通过安全培训、技术培训。
四、施工组织
1、人员组织
嘉禾车辆段接触网施工存在大量的上部作业及设备安装调整工作，并具有很强的专业性和危险性，所以调配有丰富经验的领工人员和作业人员，势在必行，同时也是保证质量和施工安全和施工进度所必须的。
目录 第一章编制依据、原则 (4) 1．1编制依据 (4) 1．2编制指导思想和原则 (4) 第二章工程概况 (5) 2.1 工程简介 (5) 2.2 结构设计特征 (6) 2.3 建设地点及特征 (6) 2.4 工程施工特征 (7) 第三章总体施工部署和施工方案 (8) 3.1 总体施工部署 (8) 3.2 主要施工方案的选择 (9) 第四章分部分项工程施工方法 (9) 4.1 工程测量 (9) 4.2 土方工程 (10) 4.3排水管道基础施工 (13) 4.4直埋管道敷设 (14) 4.5直埋管的铺设 (15) 4.6混凝土支墩的施工 (16) 4.8管道系统的吹洗 (17) 4.9检查井 (17) 第五章施工准备工作 (19)
5.1项目经理部的组织机构 (19) 5.2 劳动力的组织： (20) 5.3 技术准备 (20) 5.4 主要材料计划（见表） (21) 5.5 主要施工机械设备 (21) 第六章施工现场平面布置 (22) 6.1 施工现场总平面布置 (22) 6.2 施工临时用水、电及道路 (22) 第七章施工进度计划 (23) 7.1 施工进度计划 (23) 7.2 施工进度保证措施 (23) 第八章施工质量控制措施 (25) 8.1 质量方针及目标 (25) 8.2 质量保证体系 (26) 8.3各级质量责任人的落实及施工质量责任制的划分 (26) 8.4 质量保证措施 (27) 8．5 质量检测设备配置及监测 (29) 8.6 施工技术资料和资料控制管理 (30) 第九章施工安全、文明施工及环保措施 (30) 9.1施工安全目标 (30) 9.2施工安全控制 (31) 9.3 安全保证体系 (31)
接触网专业施工组织方案 一、工程概况 本标段接触网工程主要施工内容是对因本次站场改造导致侧面限界不足的接触网支柱进行拆迁改造；考虑到既有接触网设备尚未挂网，目前处于缓建停顿状态，根据西山多种经营管理局古交电厂工程项目部要求，本次接触网只拆迁不恢复拆迁。主要工程数量：；拆除钢柱28根；拆除砼支柱18根；拆除软横跨25组。 二、施工方法 ㈠拆除软横跨 1、安排两人登上待拆软横跨屯村侧支柱，首先将15米大绳穿过挂在支柱中部的大滑轮系在上部固定绳靠近支柱的第一、二片瓷瓶中间； 2、卸掉杵头杆上螺母，缓缓将上部固定绳卸载，但大绳不得全松，确保上部固定绳不得影响行车。 3、其次登至柱顶，利用铁丝套挂上大滑轮，将30米大绳穿过大滑轮系在横承力索调整螺栓（杵座楔形线夹）内侧； 4、地上人员10人用力将大绳拉紧，扪在支柱底部； 5、杆上人员利用扳手将双耳连接器销子（杵头杆上螺母）卸下，通知地面抓紧大绳； 6、最后，等候车站值班室防护人员发出20分钟以内无车通过的命令后，立即安排地面人员缓缓放松两根大绳，注意，等线条距地面2米高时，地面人员留4人拉绳外，其余人员分开防护，避免线条将轨道短路。 7、待大绳不受力后，地面人员扶住横承力索、上部固定绳迅速通过车站，移至屯兰矿侧； 8、再利用大绳将横承力索、上部固定绳从屯兰侧支柱上卸下。
（二）拆腕臂 1、安排一人登上支柱旋转腕臂底座处，将大绳一头通过柱顶滑轮在腕臂管上部打结后，绳头栓在棒瓷上。 2、拆开杵环杆（压管）与绝缘子的连接，地面人员用力拉大绳将腕臂拉直； 3、卸掉旋转腕臂底座处与棒瓷的连接，利用大绳放下腕臂。 （三）拆支柱 1、拆除支柱采用轨道吊车+平板+轨道车进行； 2、拆除钢柱时，首先安排吊车将支柱上端提住，钢丝绳即将受力，地面人员卸掉地脚螺栓上螺母，吊车起吊，然后将支柱放平，再利用长钢丝绳平吊至平板上，运至钢支柱存放地点：屯兰车站马兰方向站外（K4+750）原十二处侧，围墙以内的平地上。 3、拆除砼支柱时，首先安排人员将支柱根部挖开1米左右，再利用吊车进行起吊拔除。 （四）拆钢柱基础 根据2003年10月28日设计交底会议要求，钢柱基础拆除至地面以下1米。拆除方式考虑到有电缆通过基础，采用人工方式。 四、劳动力组织 本标段接触网工程前期是拆除影响站前改造施工的设备；等站前土建成形后，在对拆迁的支柱、装配进行现状恢复。根据本标段具体特点。拟投入接触网工程施工的劳动力安排见表4.4.1。 拟投入接触网工程施工的劳动力安排表 表4.4.1
目录 1、编制依据 (1) 2、适用范围 (2) 3、工程概况 (3) 4、路基接触网基础施工 (6) 4.1、施工准备 (6) 4.2、测量放样 (7) 4.3、挖、钻孔桩施工..................................................................... .. (7) 4.4、钢筋笼制作 (8) 4.5、下钢筋笼，安装预埋件、模板 (9) 4.6、砼浇筑 (11) 4.7、养护、拆模 (12) 5、安全及环保措施 (13) 附件： 《中铁第四勘察设计院集团有限公司-南三龙铁路扩能改造工程建设指挥部工程联系单：接触网硬横跨基础设计说明》（四设南三龙指联（2015）10号） 《中铁第四勘察设计院集团有限公司-南三龙铁路扩能改造工程建设指挥部工程联系单：路基地段圆钢柱接触网基础设计说明》（四设南三龙指联（2015）11号）
1、编制依据 (1)《铁路电力工程施工质量验收标准》（TB 10420-2003/J 290-2004） (2)《铁路电力牵引供电工程施工质量验收标准》（TB 10421-2003/J 291-2004） (3)《高速铁路电力牵引供电工程施工技术规程》（Q/CR 9609-2015） (4)《中铁第四勘察设计院集团有限公司-南三龙铁路扩能改造工程 建设指挥部工程联系单：接触网硬横跨基础设计说明》（四设南三龙指联（2015）10号） (5)《中铁第四勘察设计院集团有限公司-南三龙铁路扩能改造工程 建设指挥部工程联系单：路基地段圆钢柱接触网基础设计说明》（四设南三龙指联（2015）11号） (6)《三明北至三明南区间-桥梁、路基段接触网基础预留接口设计图》（南龙扩施（网）-F20CW03） (7)《接触网H型钢柱基础》（肆房（2010）8301） (8)《改建铁路南平至龙岩扩能工程施工图-三明北站接触网平面布 置图（供咨询）》（南龙扩施（网）-F10CW02） (9)《客运专线铁路-接触网H型钢柱》（通化（2008）1301） (10)《铁路综合接地系统》（通号（2009）9301） (11)《铁路桥涵工程施工质量验收标准》（TB 10415-2003/J 286-2004）
中交第二公路工程局有限公司哈大铁路客运专线工程经理部一分部 接触网基础 冬季施工方案 中交第二公路工程局有限公司 哈大铁路客运专线工程经理部一分部 2009年10月15日
目录 一、编制依据 (3) 二、编制范围 (3) 三、气象特征 (3) 四、冬季施工安排 (4) 五、接触网基础冬季施工安排及措施 (4) 5.1接触网基础混凝土施工： (4) 5.2混凝土拌和与运输： (4) 5.3混凝土拆模及养护措施 (5) 5.4冬季施工质量保证措施 (6) 5.5机械设备冬季防寒、防冻、防滑工作保证措施 (6) 六、冬季施工应急预案 (7) 6.1安全预案领导机构 (7) 6.2安全预案机构职责 (7) 6.3突发事故报告及应急程序 (8) 6.3.1事故报告与报警 (8) 6.3.2应急程序 (8) 冬季施工方案
一、编制依据 1) 新建铁路哈尔滨至大连铁路客运专线土建工程施工总价承包《招标文件》； 2)新建铁路哈尔滨至大连铁路客运专线沈阳至哈尔滨段初步设计线路平面图(铁道第一勘察设计院)； 3)《中标通知书》等有关合同文件； 4) 线路平面图和线路详细纵断面图； 5) 哈大铁路客运专线公司筹备组《指导性施工组织设计》及《答疑书》； 6) 新建铁路哈尔滨至大连铁路客运专线沈阳至哈尔滨段施工设计图； 7) 现场踏勘调查资料； 8) 中交股基〔2007〕520号文件； 9) 现行的国家有关方针政策以及国家和铁道部有关规范、验标及施工指南等。 二、编制范围 中交第二公路工程局有限公司哈大铁路客运专线工程经理部一分部,起讫里程DK602+407.3～DK608+696.32。 三、气象特征 本标段属中温带亚湿润季风区气候，其特点是：四季分明，春季干旱多大风，夏季湿润多降雨，秋季凉爽多早霜，冬季寒冷而漫长。年平均气温4.4℃～8.4℃，极端最高温度36.1℃～39.8℃，极端最低温度-39.9
雨水管网施工组织设计(DOCX 55页)
目录 （1）工程概况及特点 （2）分部工程的施工方法 （3）关键施工技术、工艺、重点、难点分析和解决方案（4）确保质量目标的技术组织措施 （5）确保工期目标的技术组织措施 （6）确保安全生产的技术组织措施 （7）确保文明施工的技术组织措施 （8）环境保护措施和节能施工方法 （9）确保报价完成工程建设的技术和管理措施 （10）劳动力计划表 （11）拟投入的主要施工机械设备表 （12）拟投入的主要物资表 （13）资金使用计划表 （14）施工总进度表或施工网络图 （15）施工总平面图和临时设施布置方案 （1）工程概况及特点
一、工程概况 振兴路（仓库路-文兴路）全长约795米，目前主要通过西段约200m长D400雨水管以及东段约300m长盖板沟排放雨水，部分污水也汇入盖板沟。由于盖板沟年久失修且淤积严重，导致雨期振兴路积水严重。本次主要针对以上问题进行雨水改造完善，并实现雨污分流。 工程承包形式：包工包料。 工期要求： 120日历天。 工程质量要求：合格。 二、工程特点 1、本工程新建D800雨水主干486m，D600雨水主干171m，D500雨水支管31m，D300雨水过路管37m。 2、雨水检查井除平面图中注明为圆形井外，主干上的雨水口均采用双箅雨水口兼作检查井，其余新建或改造的雨水口均采用砖砌偏沟式单箅雨水口。 3、施工前，必须先复测平面图中注明检查井管内底高程，并对沿线所有相交管线进行复测。 4、施工中对振兴路沿线各住户、单位的雨污水也应进行分流改造。本次工程考虑增设D400污水管300m，D400雨水管300m.另外考虑D300雨水管约15m，用于恢复开挖时挖除的现状需利用的雨水过路管。 5、路面内检查井井盖采用重型球铁防盗井盖。路面以外均采用轻型复合尼龙井盖。雨水口井箅采用重型球墨铸铁防盗井箅。 6、路面内雨水检查井周围50cm宽范围内用12%石灰土回填至结构层；路面内管道回填时结构层以下50cm用8%石灰土分层回填，分层夯实，结构层深度范围内按原路面结构进行恢复，或按如下结构恢复：3cm厚细粒式沥青混凝土（AC-10），5cm厚中粒式沥青混凝土（AC-16），0.5cm厚乳化沥青下封层，20cm厚5%水泥稳定碎石，20cm 厚4%水泥稳定碎石。
黄河滩迁建安置区配套项目供排水工程 雨 水 管 线 组 织 施 工 方 案 河南三林建设集团股份有限公司
第一章工程概况 一、编制依据 国家现行有关设计规范及规程： 《室外给水设计规范》GB50013-2006 《室外排水设计规范》GB50014-2006(2016版) 《建筑给排水设计规范》GB50015-2003(2009版) 2.1 黄河滩迁建安置区配套项目工程施工图纸； 2.2建设单位提供的本工程有关资料； 2.3总图专业和有关工种资料图和资料书； 2.4其他现行的有关技术规范、规程、标准。 二、工程概况 濮阳县黄河滩区居民迁建县城安置区建设项目位于县城东南部，金水路和大庆路交叉口东南角。安置区共建设住宅楼28栋（11/1层）。雨水管线UPVC 排水管DN50-DN200共2200M,钢筋混凝土排水管DN200-DN1000共6000M,混凝土模块式圆形雨水检查井337座，砖砌体平篦式双篦雨水口197座，整个施工场地管线为开槽敷设，DN200-DN1000的雨水管采用钢筋混凝土排水管，承插连接，雨水管与检查井采用柔性连接，雨水管道下通长做120°混凝土基础。 第二章施工准备 一、由于工期较紧，需要做好充足的施工准备。 施工队伍进场后，必须先进行场地的整理，及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线。落实管道供应厂家，进行认真考查和认可，选定供应厂商，在保证质量的前提下，要求其具备足够的日生产能力，保证供应，满足施工进度要求。 雨水管道施工所需的材料设备必须准备齐全，要满足规范设计要求。 二、施工计划及人员情况
管道施工前进行认真的技术质量安全交底，分工明确，责任到人。 1、本雨水管道工程计划工期为40天。 2、工地设置项目工程负责人协调及组织施工。施工人员分为：项目负责1人，技术负责1人，施工员2人，质检员1人，安全员1人，电工1人，材料员1人，资料员1人，机修1人，操作工人20人。 三、施工安排及方法总说明 条件具备后，尽早开始形成工作面，须先进行一段试验段的施工，得出经验数据，以指导后续施工。根据总体进度计划要求，我部在该段安排两个雨污水管道施工队伍，每个施工队必须有2～3个作业面，形成流水作业，以保证施工进度。 由于雨水管埋置深度较深，一般都在0.8米～2.2米之间，管道沟槽采用挖掘机放坡开挖，在沟槽里设置排水槽、集水井，用水泵抽水排除积水，以保持沟槽干燥。对于局部埋深大于2.0m的雨水管道施工时，可采用浅层井点法降水，然后开挖沟槽，沟槽采用挡土板和顶撑进行支护。 第三章施工方案 一、施工工艺流程 本工程排水施工工艺流程图如下：
目录 摘要 (1) 第一章接触网的概述 (2) 1.1 接触网的组成 (2) 1.2对接触网基本的要求 (3) 第二章接触网施工的准备 (4) 2.1区间施工调查 (4) 2.2 实施性施工组织设计 (4) 2.3 常用施工工具 (5) 2.3.1线材夹持工具 (6) 2.3.2施力工具 (6) 2.3.3接触网专用工具 (6) 2.4常用机具 (8) 2.5常用仪表 (8) 第三章宝成线接触网施工方案设计 (10) 3.1 宝成线的概况 (10) 3.2宝成线接触网施工进度安排 (10) 3.3施工现场应急响应救援措施 (11) 3.4宝成线接触网施工工程量 (11) 3.5下部工程 (12) 3.5.1基坑开挖 (12) 3.5.2基础浇制 (13) 3.5.3 H型钢柱立杆 (14) 3.5.4支柱整正 (15) 3.6上部工程 (16) 3.6.1腕臂安装 (16) 3.6.2承力索架设 (17) 3.6.3接触悬挂调整 (18)
3.7设备安装 (19) 3.7.1隔离开关安装与调试： (19) 3.7.2避雷器的安装 (20) 3.7.3分段绝缘器的安装： (21) 3.8滑行试验 (22) 3.9竣工验收 (23) 结论 (24) 致谢 (25) 参考文献 (26)
摘要 应经济发展的要求，铁路运输的速度也正在不断提高，接触网是保证铁路正常运行的保证，接触网为机车提供持续的电力，所以接触网是整个机车供电系统的最不可或缺的一部分。而且更为关键的是接触网并没有后备，接触网一旦受到损伤，整个线路就会因为没有动力来源而停运，因此接触网的好坏，直接影响着整个铁路运输的安全和效益。所以一定要加强铁路接触网施工技术的设计，保证铁路的安全运行。 本文重点介绍宝成线接触网施工方案，了解并分析宝成线接触网施工存在的问题，针对宝成线的问题提出了具体的接触网施工技术的设计方案，通过设计施工方案，提高工程质量，缩短工期，为对接触网施工技术的顺利实施奠定良好的基础。 关键词：电气化铁路；接触网；技术
地铁2号线东洪路站排水管网铺设工程 施 工 组 织 设 计 二○一二年七月
目录 一、编制依据 (4) 二、工程概况 (4) 三、工程重点、难点及施工前准备 (7) （一）工程重点 (7) （二）工程难点 (7) （三）施工前准备 (7) 四、主要施工方案 (8) (一)锯缝 (8) (二)破碎路面 (9) (三)沟槽开挖 (9) (四)沟槽基础 (10) (五)排管 (10) (六)接口 (10) (七)检查井的砌筑 (11) (八)沟槽回填 (11) (九)文明措施: (11) 五、施工进度计划及保证措施 (13) （一）施工进度计划 (13) （二）施工进度计划保证措施 (13) 六、质量保证体系 (14) （一）质量目标 (14)
（二）质量保证措施 (14) 七、安全保证措施 (16) 八、文明施工及环保措施 (18) 九、雨季施工措施 (19) 十、地下管线及地上、地下设施保护措施 (20) 十一、投入本工程的机械设备及人员配备计划 (21) 十二、施工组织机构 (23) 十三、加强企业管理、降低施工成本 (24) 十四、施工总平面布置图 (26) 附表一：拟投入本标段的主要施工设备表 (27) 附表二：拟配备本标段的试验和检测仪器设备表 (28) 附表三：劳动力计划表 (29) 附表四：计划开、竣工日期和施工进度网络图 (30) 附表五：施工总平面图 (32) 附表六：施临时用地表工总平面图 (33)
一、编制依据 1、中国市政工程西南设计研究总院设计的《地铁2号线东洪路站排水管网铺设工程施工图》。 2、施工现场实际情况。 3、我公司综合施工能力 4、有关施工及验收技术规范： （1）中华人民共和国《工程建设标准强制性文件》（城市建设部分） （2）建设部《市政工程质量等级评审规定》及《补充规定》； （3）《关于市政工程施工资料整理的规定》（建设部[2002]221号文件）等 （4）《市政道路工程质量检验评定标准》（CJJ1－90）（5）《市政排水管渠工程质量检验评定标准》（CJJ3－90） （6）《给水排水管道工程施工及验收规范》（GB50268－2008） （7）排水工程通用图集 （8）其他有关项目的规范和规定 二、工程概况 （一）概述

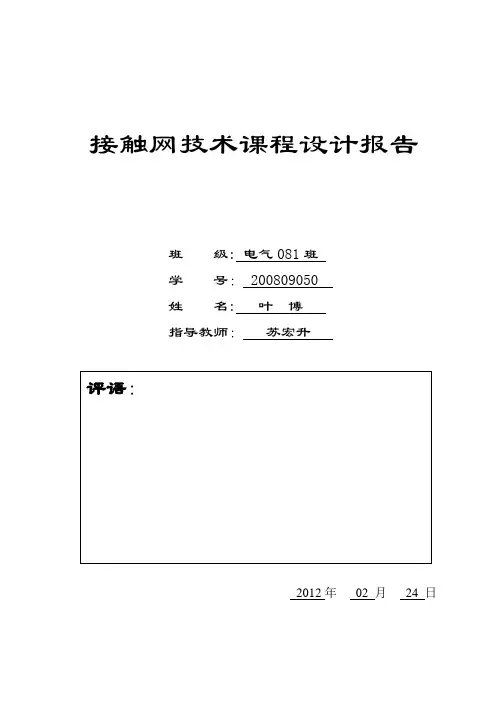

接触网技术课程设计报告 班级：电气081班 学号： 200809050 姓名：叶博 指导教师：苏宏升 2012年02 月24 日
