地铁刚性接触网施工方案
编者：王政中
一、前言
城市轨道交通已成为全世界解决城市交通问题有效途径，对改善现代城市交通困扰局面、调整和优化城市区域布局、促进中国的大、中城市已普遍有所共识，也深刻体会到城市轨道交通是衡量城市综合实力的一个重要指标。近年来我国城市轨道交通的建设发展速度也非常快。众所周知，城市轨道交通是我国城市有史以来最大的公益性交通基础运输，但是作为与受电弓接触的悬挂方式又有两种区分，分别为架空刚性接触网和柔性接触网,本次主要介绍架空刚性接触网施工方法。
二、.刚性悬挂接触网的结构和特点
刚性悬挂接触网主要有铝合金汇流排、接触线、绝缘元件和悬挂装置组成,其中铝合金汇流排既作为固定接触线的嵌体,同时又作为导电截面的一部分。这种悬挂方式根据线路通过能力及电流量的大小,又有单接触线式和双接触线式两种。根据铝合金汇流排截面的不同又分为T 型与Π型两种。本次主要介绍Π型。Π型结构的刚性悬挂特点是:其一, 结构稳定,接触线是靠两侧夹持力固定的,因此运行稳定性;其二好便于安装和架设,在架设接触线时,使用专用滑动式镶线车,利用Π型结构的弹性力可使接触线嵌入虎口槽内。。我国目前刚性接触网中多用Π型铝合金汇流排的形式。单根接触线汇流排目前有两种类型: 一种为高80 mm 的PAC80 型, 另一种为高110 mm 的PAC110 型。其中PAC110 型的截面积为2 213 mm2 , 中间每节长12 m,下锚两端汇流排每节长7.5m。特殊地带（菱形道岔）可采用曲线汇流排，即带有弯度。目前在长沙、西安、广州、上海等大部分城市轨道采用的是PAC110 型汇流排，也有部分城市轨道采用第三轨供电技术。汇流排结构示意图
三、.施工过程
由于刚性悬挂接触网系统的安装精度比柔性悬挂接触网系统的调节范围小,安装精度高,因此在进行刚性悬挂接触线的安装时,从施工测量开始到刚性悬挂接触线调整到位,要严格控制每一道工序的施工质量,实现一次安装到位。

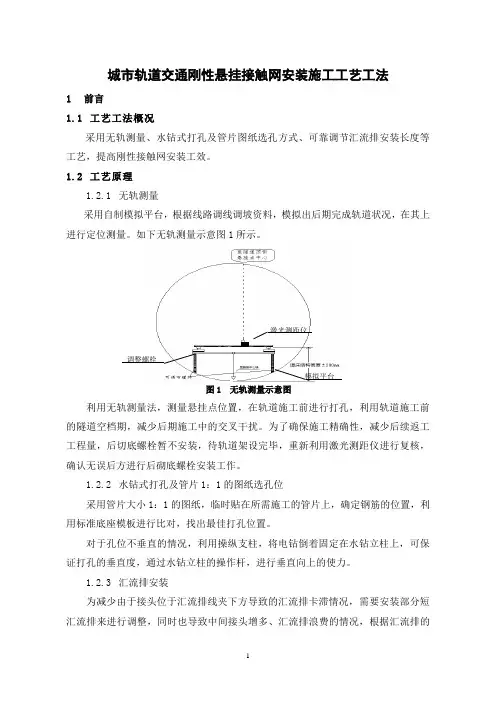

3.1施工测量
(1)起测点的确定
在进行刚性接触悬挂施工测量前,应先确定起测点,然后再进行横向、纵向测量。测量起点的选择原则是:测量工作可从刚性悬挂段锚段关节的第一个定位点开始;也可从已铺设标准轨道的任一车站和区间关节连接处开始,测量长度应为一个以上的刚性悬挂段;有绝缘锚段关节区段应从绝缘关节处开始起测。按设计图纸里程布置,以沿线准确的里程标记为准进行放线测量,并对设计图纸选用的安装图号进行核对,及时对不相应的安装图号做出相应的调整。
(2) 横向测量由于刚性悬挂的安装精度要求高,因此测量时应使用先进的测量工具,如激光定位测量仪等,以确保定测精度。横向测量要首先确认受电弓中心的位置,然后再确定悬挂点的位置。悬挂的各种底座的位置和使用的零件有关。需要注意的是,一般直线上各定位底座中心线垂直于轨道线路中心线上;曲线上垂直于此点在线路中心线的切线上。

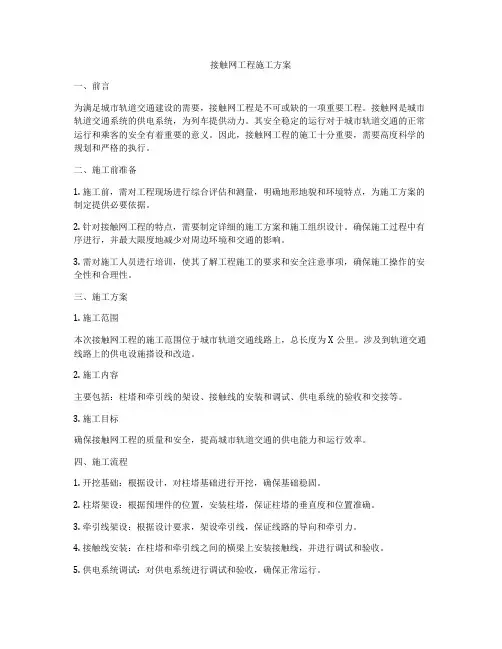

轨道交通线拆解工程 接触网拆解施工方案 目录
一、编制依据及说明 (1) 二、工程概况 (1) 三、拆解各方主体 (2) 四、拆解施工组织机构 (2) 五、拆解前期准备 (4) 六、拆解前其它准备工作 (12) 七、正式拆解时各关键点的拆解工作量 (12) 八、停运后拆解实施方案 (15) 九、需要协调解决的问题 (23) 十、施工安全保证措施 (24) 十一、应急保障措施 (25)
轨道交通二、八号线延长线供电系统 接触网拆解施工方案 一、编制依据及说明 (一）**市轨道交通二、八号线延长线供电系统安装工程招标文件； (二）**市轨道交通二、八号线延长线供电系安装工程投标文件； (三）**市轨道交通二、八号线延长线总工期策划； (四）**市轨道交通二、八号线延长线江南西至晓港区间拆解段接触网施工现状调查。 (五）**市轨道交通二、八号线延长线拆解段相关专业图纸； (六）公司的技术力量和机械设备情况、工程项目经理部的组成、机械设备、各类技术人员配备及施工队伍施工能力的基本情况。 (七）**市轨道交通二、八号线延长线供电系统安装工程合同文件。 (八）设计提供的《**市轨道交通二、八号线延长线工程细化拆解方案初步讨论》文件。 (九）**地铁运营事业总部关于既有线施工管理相关办法和有关规程。 (十）目前拆解工作完成的实际情况。 (十一）本方案是二、八号线接触网正式拆解时的具体实施性方案，在正式拆解前所有准备工作完成后的情况下进行的。 二、工程概况 根据二、八号线延长线工程总体设计方案，将原二号线江南西至晓港区间拆解分为二号线与八号线的一部分，其中二号线从既有线江南西站向南延伸至**新客站，八号线从晓港站向西延伸至凤凰新村站。原有二号线江南西至晓港左线需要拆除，右线保留做为二、八号线的联络线。拆解段总体形象布置图如下所示：
地铁供电系统中刚性接触网常见故障和防范措施解析 发表时间：2019-01-15T11:51:05.350Z 来源：《基层建设》2018年第36期作者：刘金棠 [导读] 摘要：地铁成为了人们日常出行的便捷交通工具，供电系统为地铁运行提供动能保障，刚性接触网是供电系统的组成部分，其稳定性将关系着供电的安全性与可靠性。 东莞市轨道交通有限公司 摘要：地铁成为了人们日常出行的便捷交通工具，供电系统为地铁运行提供动能保障，刚性接触网是供电系统的组成部分，其稳定性将关系着供电的安全性与可靠性。本文从刚性接触网常见故障浅谈分析，并对防范措施进行了研究。 关键词：地铁；供电系统；刚性接触网；常见故障；防范措施 引言 刚性接触网作为供电设备，其设备本身存在一些不足之处，同时受到地铁隧道环境的影响，在运行中会出现一些故障，进而需在设备维护中，通过一些防范措施来提高接触网的运行质量。 1 刚性接触网的特点 1.1刚性接触网组成部分及关键部件 刚性接触网是接触网中的一种接触悬挂方式，刚性接触网的组成部分：悬挂支撑装置、绝缘子、汇流排、导线等等。汇流排夹持接触线并通过悬挂支撑装置悬挂安装在地铁隧道上方，共同担负着地铁沿线的输电功能。“∏”型汇流排是目前地铁刚性接触网应用最广泛的汇流排型号，具有稳定性好、载流截面积大的优势。刚性接触网为地铁列车提供电能，因此接触网线路的连续性及机械特性就显得尤其的重要。锚段关节、线岔、分段绝缘器，是刚性接触网系统的关节部分，通过这些关节的部分将相邻分区的锚段进行有序的连接，形成具有连贯性的接触网线路。 1.2刚性接触网特性及与列车的弓网关系简述 刚性与柔性是相对的，刚性接触网具有结构稳定性好，没有断线隐患的优势，且出现直接影响供电安全的故障概率较小。不足之处是，刚性接触网较柔性接触网弹性差，导致接触线易出现磨耗过大或者异常磨耗，同时，设备检修要求较高。 运行的列车是一种移动的不断通过受电弓取流的特殊负荷，在移动的取流过程中，列车受电弓与刚性接触网的接触关系形成一种动态的弓网关系。弓网关系的状态，关系着列车取流的质量，进而影响列车的运行安全。因此，接触网的状态在整个地铁运行系统中起着重要的作用，影响着受流质量。在地铁检修作业中，接触网的日常检修、排除故障，是保证接触网良好运行状态的有力措施。 2 刚性接触网设备的常见故障 2.1锚段关节、线岔及分段绝缘器处拉弧现象 锚段关节、线岔、分段绝缘器是刚性接触网系统中实现不同锚段或着不同线路（正线与侧线）的过渡转换的元件，其状态的好坏直接影响弓网关系的运行状态。锚段关节、线岔、分段绝缘器是两个锚段间的衔接部件，在运营检修中发现，这些衔接的部件常常会出现拉弧现象，导致锚段关节、线岔、分段绝缘器处的汇流排、接触线及分段绝缘其本体的导滑板出现烧伤、麻点现象。拉弧现象，对接触网设备及列车受电弓来说是一种危害，影响设备的运行质量，进而影响地铁列车的安全运行。经过日常的设备维护检修发现，出现拉弧的原因大概有以下几点：1、关节处两汇流排的的导高参数不符合检修标准；2、分段绝缘器与相邻的汇流排接触线存在较大的导高差异；3、列车受电弓在高速运行中受到线路的影响导致弓网关系状态不良好。 2.2汇流排绝缘子倾斜及脏污 汇流排绝缘子在接触网中起到悬挂汇流排及带电体与接地体间绝缘的作用，是接触网安全供电的关键部件。在地铁运行过程中，汇流排绝缘子需要承受及消化列车受电弓高速滑行的顺线路的冲击力，因此在长期运行中，绝缘子会出现顺线路的倾斜，如未及时处理，顺线路的倾斜角度过大，超出绝缘子的负荷能力导致绝缘子出现断裂，从而绝缘子的绝缘性能下降，影响供电安全。地铁隧道是一个封闭的区间，隧道的粉尘（含金属粉尘）会随着隧道活塞风的作用，黏附在汇流排绝缘子上，导致绝缘子出现脏污现象。绝缘子的表面光洁程度与绝缘性能存在正相关关系，因此，绝缘子的脏污超出一定程度，绝缘子1500V的高电流作用下，会出现闪络甚至击穿现象，进而影响供电的安全性。 2.3接触线脱槽现象 接触线与汇流排是一个整体的载流导体，为地铁列车提供供电动能。在隧道环境中，隧道结构往往随着外部环境的变化而存在渗漏水情况，从而影响接触网设备的供电安全性能。隧道渗漏水是结构的病害，同时也对接触网设备的危害存在很大的风险。刚性接触网接触线脱槽，是由隧道结构滴水滴至汇流排上并在汇流排与接触线的结合缝中形成水垢，水垢挤出汇流排中接触线的现象。接触线脱槽，导致接触线导高降低，形成硬点，并经过长期的运行该处的接触线会出现异常磨耗，进而影响接触线的使用寿命甚至影响设备的正常运行状态。如果接触线脱槽范围大且严重时，就直接影响弓网关系，导致中断供电及行车。 2.4中间接头螺栓螺纹滑牙现象 中间接头是连接两节汇流排的关节连接部件，起着承接及导流作用。中间接头也称为鱼尾板，分别内嵌进两节汇流排端头并通过螺栓连接紧固汇流排与内嵌的鱼尾板，形成汇流排间的连接。列车的运行，会给刚性接触网带来顺线路的冲击力及向上的抬升力，同时由于刚性接触网不具有弹性的特点，这部分能量只能在接触网设备上自行消化，从而使汇流排间会产生不均衡的能量导致出现不同程度的震动。在长期的运行中，能量的消化会给汇流排中间接头的螺栓螺纹带来损伤滑牙的危害，进而影响汇流排的连接紧固性，导致接触线高度降低，不符合检修标准。 3 刚性接触网常见故障的防范措施 3.1锚段关节、线岔及分段绝缘器处拉弧防范措施 拉弧，对于接触网设备来说是一种危害。设备日常维护上，对于出现拉弧的锚段关节、线岔、分段绝缘器，需对设备的导高根据检修标准且结合前后的定位点导高进行精调，把锚段关节、线岔处的工作支比非工作支调低3～5mm，在过渡处两汇流排保持等高，使受电弓平滑在关节内过渡，同时关节前两三个一般性的定位导高保持4040mm，使得受电弓能平顺的进入关节区，从而减少受电弓在关节前半区的拉弧情况，有利于消除拉弧的防范措施。分段绝缘器处的拉弧，可参照锚段关节、线岔的方法调整分段前后的一般性定位，同时需要保持分

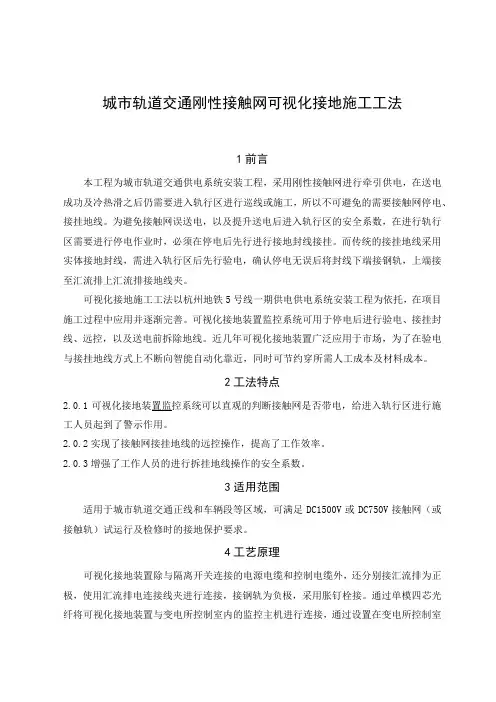

架空刚性悬挂系统简介 “Π”型刚性悬挂接触网特点 1、结构简单，TRANBBS施工方便 “Π”型刚性悬挂汇流排当量截面积为1200 mm2，相当于柔性8根150 mm2 硬铜绞线。其下嵌入传统柔性悬挂接触导线后，即等于同于柔性悬挂承力索、接触导线和架空馈电线的作用。因而刚性悬挂的结构形式相对于传统的柔性悬挂接触网来讲更简单、更紧凑（如图1），方便施工。 2、安全可靠、易于维护 首先，刚性悬挂接触网处于无张力自然悬挂状态，它依靠铝合金汇流排的刚性来保持接触导线的位置恒定，不需要象柔性悬挂设置重力下锚张力装置，悬挂结构变得更加简单，节约了有限了隧道空间，且对土建结构的承力要求较柔性悬小得多，系统的安全性及稳定性均较柔性悬挂要好。 其次，由于刚性悬挂接触网不存在张力作用，完成消除了突发断线之忧。而且，所有刚性悬挂提高了运营安全可靠性，同时也增加了系统的可维护性，使维护变得更容易。 再次，由于刚性悬挂接触网的安全可靠性决定了其正式投入运行后，日常维护和事故抢修工作量比柔性接触系统要少得多，事故平均恢复时间较柔性悬挂短得多，能最大限度地保证正常的运营。 第四，刚性悬挂接触网系统正线采用绝缘锚段关节进行电分段，无需再单独采用分段绝缘器，从而减少投资，且最大限度地保证了正线接触网系统的相对连续性，提高接触网系统安全性、可靠性。 3、国产化高、节约投资 在广州地铁一号线刚性悬挂示范段的开通并投入运营，标志着由中铁电气化局集团有限公司与广州地铁总公司进行联合研制的国产化架空刚性悬挂接触网系统的试验成功，实现了汇流排及其附件的国产化、主要零部件的国产化、绝缘子国产化。至此，除刚性分段绝缘器外，其它设备都已实现国产化，可以大大降低建设成本。 4、形式特殊、要求较高 由于刚性悬挂采用硬质铝合金材质，施工过程中的一个小小的失误都可能造成难以恢复的永久性缺陷，例如不小心造成汇流排永久变形，有可能在锚段中间形成无法修正的缺陷，它不可能象柔性悬挂那样可以通过系统本身的匹配关系进行弥补。因此，在刚性悬挂施工过程中对系统关键点的控制的人员、TRANBBS技术、设备就显得犹为重要，它将决定整个项目工程的竣工质量。 TRANBBS设计对刚性悬挂系统性能要求很高，对施工安装的精度要求更高，这就要求施工单位做更多大量的、精确的、细致的调整工作。 5、灵活方便、性能优良 刚性接触网可根据需要，在特殊的地方设计为可移动的形式。如在地铁车辆段检修库、隧道段人防门、防淹门等地方，在需要检修或关闭人防门、防淹门时移去上部刚性悬挂，待检修完成或打开人防门、防淹门后再移回这部分刚性悬挂，恢复正常工作状态，这一特点的优越性是显而易见的。 根据采用刚性悬挂接触网系统的国家以及我国广州地铁二号线的刚性接触网系统的运营经验得知，刚性悬挂接触网在柔性悬挂相对薄弱的环节上具有绝对

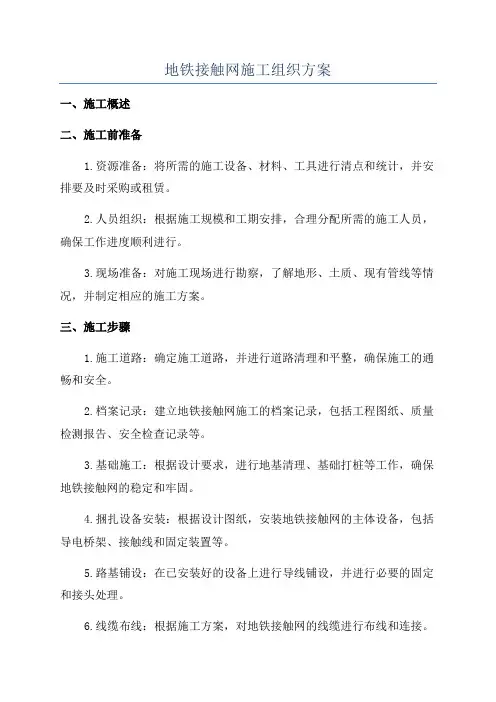

深圳地铁接触网施 工方案

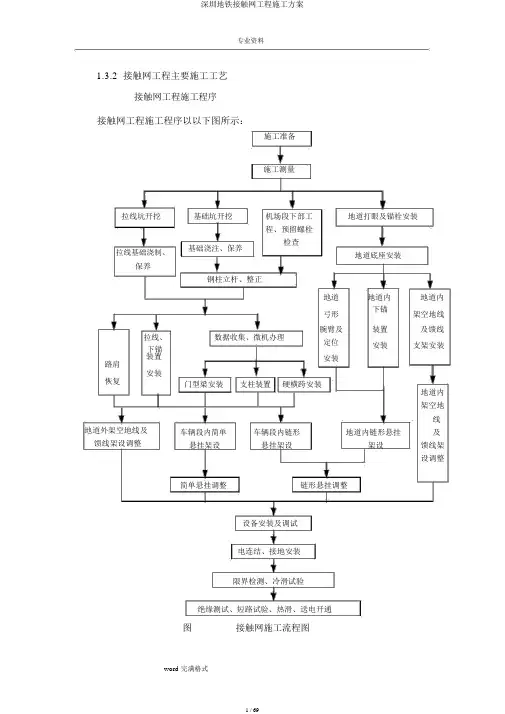

1.3.2接触网工程主要施工工艺 1.3. 2.1接触网工程施工程序 接触网工程施工程序如下图所示： 图1.3.2.1 接触网施工流程图
