井间示踪剂监测方法原理简介
示踪剂井间监测技术是在注水井中注入一种水溶性示踪剂， 在周围监测井中 取水样
（如图 3-1） ，分析所取水样中示踪剂的浓度，并绘出示踪剂产出曲线，应 用示踪剂解
释软件对示踪剂产出曲线进行分析，就可以确定油藏非均质情况。
图 3-1 井间示踪注采示意图
示踪剂从注水井注入后， 首先随着注入水沿高渗层或大孔道突入生产井， 示 踪剂的产出曲线会逐渐出现峰值，同时由于储层参数的展布和注采动态的不同， 曲线的形状也会有所不同。 典型的示踪剂产出曲线如图 1-2 所示。在主峰值期过 去之后， 由于次一级的高渗条带和正常渗透部位的作用， 会继续产出示踪剂， 当 所有峰值期过去以后，示踪剂产出浓度基本稳定在相对低一些的某一浓度附近， 并且会持续较长的一段时间，随着时间的延长，示踪剂的回采率也会逐渐增加。
图 3-2 单示踪剂产出曲线示意图
在注入水没有外流情况下， 油层越均质， 注水利用率越高， 则见示踪剂时间越晚。 反之，
短时间内见到示踪剂，说明注入水沿高渗层窜流，储层非均质性强，开发效果差。
示踪剂用量的确定
示踪剂的注入量，取决于储层中被跟踪流体的最大体积和分析仪器的灵敏 度，以及地层背景值的影响。同位素示踪剂注入量的计算公式是：
示踪剂浓
(Bq\ L)
Q =A·H·Φ·SW·f
式中：Q——为示踪剂注入量
A——井组波及面积（m2）
H——为井组连通层平均厚度（m）
Φ——为储层的孔隙度（%）
SW——储层含水饱和度（%）
f ——为经验系数
根据示踪剂用量公式计算出井组的示踪剂注入量新中45-2 井组监测结果及分析
3.5.2.1 新中45-2 井组概况
新中45-2井的监测井有6口分别是：中94、中282-2、中280、中281、中
24-2、中25，下表列出了注示踪剂井新中45-2 井组的有关数据，表中的数据为
2007年7 月份生产情况（表4-6、4-7）。
表4-6 新中45-2 注水井有关数据表
表
4-7 新中45-2 井组监测井资料
以下为新中井组构造井位图（见图）
图4-10 新中45-2 井组构造井位图
3.5.2.2 新中45-2 井组监测结果及产出曲线
新中45-2 井于2007年10月14日注入22居里3H示踪剂，截止到2008年7月5日，经过265天的监测，六口监测井有两口监测井产出了3H示踪剂，具体监测结果如下：
①监测井中281 井位于注剂井新中45-2 南部129 米处，于2007 年12 月
31 日初次检测出新中45-2 井注入的3H 示踪剂，初次检测的示踪剂浓度为
103.4Bq/L, 为注示踪剂后的第78 天，计算出水驱速度为1.65m/d ，下图为该井
的示踪剂检测曲线图（图4-11 ）
中281示踪剂检测曲线（3H ）
图4-11 中281 井示踪剂检测曲线图（3H）
②监测井中24-2 位于注剂井新中45-2 东南部212米处，于2008年3月12 日初次检测出新中45-2 井注入的3H 示踪剂，初次检测的示踪剂浓度为108.2Bq/L, 为注示踪剂后的第150 天，计算出水驱速度为1.41m/d ，下图为该井的示踪剂检测曲线图（图4-12 ）。
中24- 2示踪剂检测曲线（3H）
图4-12 中24-2 井示踪剂检测曲线图（3H）
③中25 井监测期间一直停井，故无示踪剂检测曲线。
④截止到2008年7 月5 日，中94、中282-2、中280三口监测井未见新中45-2 井注入的示踪剂。以下为这三口井的示踪剂检测曲线图（图4-13- 图4-15）
中94示踪剂检测曲线（3H）
图 4-13 中 94 井示踪剂检测曲线图（ 3H ）
图 4-14 中 282-2 井示踪剂检测曲线图（ 3H ） 图 4-15 中 280 井示踪剂检测曲线图（ 3H ）
3.5.2.3 新中 45-2 井组水驱速度表及示意图
表 4-8 新中 45-2 注入井组水驱速度表
井号
与注水井 距离（ m ）
初见示踪剂 时间
天数 （d ）
初见示踪剂 浓度（ Bq/L ）
水驱速度（ m/d ）
中 281 129 2007.12.31 78 103.4 1.65 中 24-2 212 2008.3.12
150
108.2
1.41
中 25 280
监测期间一直停井
中 94 148
中 282-2 154
截止 2008.7.5 结束监测一直未见示踪剂
中 280 260
备注
新中45-2于2007.10.14 注入22居里 3
H 示踪剂
下图是根据新中 45-2 井组在监测期间各监测井的见剂情况作出的水驱示意
图：
中282- 2示踪剂检测曲线 （3H ）
中280示踪剂检测曲线
（ 3 H ）
注水井井间示踪剂监测技术 1、水溶性示踪剂介绍 根据长庆油田在井间示踪测试中的应用结果，目前常用的水溶性示踪剂主要有：硫氰酸铵、亚硝酸钠、溴化钠和尿素四种无机盐类示踪剂，需要指出，无机盐类中的硝酸铵本是一种很好的示踪剂，它注入成本低，监测灵敏度高。在前几年的实际油藏示踪研究中，取得较好的效果。但由于受到国家爆炸物管理的限制，目前已经在油田基本不使用了。 2、技术指标 水溶性示踪剂监测技术指标参见表1 表1 水溶性示踪剂技术指标 在地层参数解释方面，井间示踪剂监测方法是目前普遍认为具有很大潜力的方法之一，在许多方面具有其它方法所不可比拟的优越性。正被越来越多的矿场试验中得到应用与推广，取得了较好的效果。井间示踪剂监测方法在如下方面得到应用： ⑴高渗条带的厚度、渗透率分布； ⑵地层非均质评价以及孔喉参数； ⑶井间对应受效情况分析； ⑷评价断层以及隔层封闭性；
⑸监测及评价汽窜/气窜情况； ⑹措施效果评价。 4、测量原理 单种示踪剂井间监测技术就是在注水井中注入一种水溶性示踪剂(见图4-1)，在周围监测井中取水样，分析样品中示踪剂浓度，并绘制出示踪剂产出曲线，应用示踪剂解释软件对示踪剂产出曲线进行分析，就可以确定油藏非均质性。 图4-1 井间示踪注采示意图 示踪剂注入注水井后，首先随着注入水沿高渗层或裂缝突入生产井，示踪剂的产出曲线会出现峰值，同时由于储层参数的展布和注采动态的不同，曲线的形状也会有所不同。典型的单种示踪剂产出曲线如图4-2。 图4-2 单示踪剂产出曲线示意图 示踪剂测试解释方法于1964年由Brigham 提出，并在之后的矿场应用和理论上不断完善，发展了数值法、解析法、半解析法。其中半解析方法是目前一种很新的较为可靠的解释方法，同时可解释的参数范围不断扩大，解释的精度不断提高，逐渐为矿场实践所认可。 5、适用井型 适用于分层注水井和笼统注水井井组测试。 示 踪剂浓度
井间示踪剂监测方法原理简介 示踪剂井间监测技术是在注水井中注入一种水溶性示踪剂，在周围监测井中取水样(如图3-1)，分析所取水样中示踪剂的浓度，并绘出示踪剂产出曲线，应用示踪剂解释软件对示踪剂产出曲线进行分析，就可以确定油藏非均质情况。 图3-1 井间示踪注采示意图 示踪剂从注水井注入后，首先随着注入水沿高渗层或大孔道突入生产井，示踪剂的产出曲线会逐渐出现峰值，同时由于储层参数的展布和注采动态的不同，曲线的形状也会有所不同。典型的示踪剂产出曲线如图1-2所示。在主峰值期过去之后，由于次一级的高渗条带和正常渗透部位的作用，会继续产出示踪剂，当所有峰值期过去以后，示踪剂产出浓度基本稳定在相对低一些的某一浓度附近，并且会持续较长的一段时间，随着时间的延长，示踪剂的回采率也会逐渐增加。 示 踪剂浓度 (Bq\L) 时 间 T 图3-2 单示踪剂产出曲线示意图
在注入水没有外流情况下，油层越均质，注水利用率越高，则见示踪剂时间越晚。反之，短时间内见到示踪剂，说明注入水沿高渗层窜流，储层非均质性强，开发效果差。 示踪剂用量的确定 示踪剂的注入量，取决于储层中被跟踪流体的最大体积和分析仪器的灵敏度，以及地层背景值的影响。同位素示踪剂注入量的计算公式是： Q =A·H·Φ·SW·f 式中：Q——为示踪剂注入量 A——井组波及面积（m2） H——为井组连通层平均厚度（m ） Φ——为储层的孔隙度（%） SW——储层含水饱和度（%） f——为经验系数 根据示踪剂用量公式计算出井组的示踪剂注入量 新中45-2井组监测结果及分析 3.5.2.1 新中45-2井组概况 新中45-2井的监测井有6口分别是：中94、中282-2、中280、中281、中24-2、中25，下表列出了注示踪剂井新中45-2井组的有关数据，表中的数据为2007年7月份生产情况（表4-6、4-7）。 表4-6 新中45-2注水井有关数据表 注水层位 Ⅷ,Ⅸ 层位厚度 34.2 m 注水类型 正注 泵压 11.0MPa 油压 7.5MPa 日 注 量 16 m 3/d 注水 压力 套压 7.5MPa 表4-7 新中45-2井组监测井资料

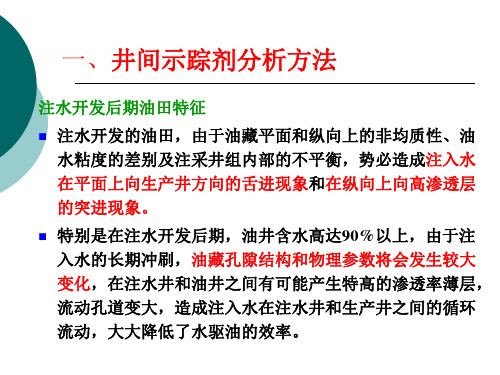

一，井间示踪剂技术概述： (1) 注水开发后期油田特征 注水开发的油田，由于油藏平面和纵向上的非均质性以及油水粘度的差别及注采井组内部的不平衡，势必造成注入水在平面上向生产井方向的舌进现象和在纵向上向高渗透层的突进现象。特别是在注水开发后期，油井含水高达90％以上，由于注入水的长期冲刷，油藏孔隙结构和物理参数将会发生较大变化，在注水井和油井之间有可能产生特高的渗透率薄层，流动孔道变大，造成注入水在注水井和生产井之间的循环流动，大大降低了水驱油的效率。为了提高水驱油效率，目前提出了各种治理措施，如注水井调剖，油井堵水，打调整井和用水动力学方法改变液流方向等。而这些措施是否有效，关键是对油藏的认识程度，从而提出要对油藏进行精细描述，井间示踪剂测试便是为这一目的而提出来的。 (2) 示踪剂类型及特征 示踪剂是指那些能随注入流体一起流动，指示流体在多孔介质中的存在、流动方向和渗流速度的物质。示踪剂的种类较多，按其化学性质可分为化学示踪剂和放射性示踪剂；按其溶解性质可分为分配性示踪剂和非分配性示踪剂。 化学示踪剂常见的有:离子型，如SCN-、NO3-、Br-、I-等；有机类，如甲醛、乙醇、异丙醇等；染料类和惰性气体；放射性示踪剂常见的有:氚水、氚化正丁醇、氚化乙醇等。 非分配性示踪剂只溶于水；而分配性示踪剂既溶于水，又溶于油，但在油、水中的分配比例不同。 一种好的示踪剂应满足以下条件： ① 油层中背景浓度低； ② 油层中滞留量少； ③ 化学稳定、生物稳定、与地层流体配伍； ④ 分析操作简单，灵敏度高； ⑤ 无毒、安全； ⑥ 来源广、成本低； (3) 井间示踪剂监测。 井间示踪剂测试是从注水井注入示踪剂段塞，从周围生产井中检测其产出情况并绘出示踪剂产出曲线。通过对井间示踪剂产出曲线的分析来确定井间地层参数，并求出剩余油饱和度的分布。 井间示踪剂测试时，如果同时注入一种分配性示踪剂和一种水溶性示踪剂，由于这两种示踪剂的油溶性差别较大，水溶性示踪剂只溶于水，产出早；而分配性示踪剂既溶于水又溶于油，产出晚。根据两种示踪剂的产出时间差和分配系数，即可求得剩余油饱和度。
井间示踪剂监测方法原理简介 示踪剂井间监测技术是在注水井中注入一种水溶性示踪剂， 在周围监测井中 取水样 （如图 3-1） ，分析所取水样中示踪剂的浓度，并绘出示踪剂产出曲线，应 用示踪剂解 释软件对示踪剂产出曲线进行分析，就可以确定油藏非均质情况。 图 3-1 井间示踪注采示意图 示踪剂从注水井注入后， 首先随着注入水沿高渗层或大孔道突入生产井， 示 踪剂的产出曲线会逐渐出现峰值，同时由于储层参数的展布和注采动态的不同， 曲线的形状也会有所不同。 典型的示踪剂产出曲线如图 1-2 所示。在主峰值期过 去之后， 由于次一级的高渗条带和正常渗透部位的作用， 会继续产出示踪剂， 当 所有峰值期过去以后，示踪剂产出浓度基本稳定在相对低一些的某一浓度附近， 并且会持续较长的一段时间，随着时间的延长，示踪剂的回采率也会逐渐增加。 图 3-2 单示踪剂产出曲线示意图 在注入水没有外流情况下， 油层越均质， 注水利用率越高， 则见示踪剂时间越晚。 反之， 短时间内见到示踪剂，说明注入水沿高渗层窜流，储层非均质性强，开发效果差。 示踪剂用量的确定 示踪剂的注入量，取决于储层中被跟踪流体的最大体积和分析仪器的灵敏 度，以及地层背景值的影响。同位素示踪剂注入量的计算公式是： 示踪剂浓 (Bq\ L)
Q =A·H·Φ·SW·f 式中：Q——为示踪剂注入量 A——井组波及面积（m2） H——为井组连通层平均厚度（m） Φ——为储层的孔隙度（%） SW——储层含水饱和度（%） f ——为经验系数 根据示踪剂用量公式计算出井组的示踪剂注入量新中45-2 井组监测结果及分析 3.5.2.1 新中45-2 井组概况 新中45-2井的监测井有6口分别是：中94、中282-2、中280、中281、中 24-2、中25，下表列出了注示踪剂井新中45-2 井组的有关数据，表中的数据为 2007年7 月份生产情况（表4-6、4-7）。 表4-6 新中45-2 注水井有关数据表 表 4-7 新中45-2 井组监测井资料
(1) 注水开发后期油田特征 注水开发的油田，由于油藏平面和纵向上的非均质性以及油水粘度的差别及注采井组内部的不平衡，势必造成注入水在平面上向生产井方向的舌进现象和在纵向上向高渗透层的突进现象。特别是在注水开发后期，油井含水高达90％以上，由于注入水的长期冲刷，油藏孔隙结构和物理参数将会发生较大变化，在注水井和油井之间有可能产生特高的渗透率薄层，流动孔道变大，造成注入水在注水井和生产井之间的循环流动，大大降低了水驱油的效率。为了提高水驱油效率，目前提出了各种治理措施，如注水井调剖，油井堵水，打调整井和用水动力学方法改变液流方向等。而这些措施是否有效，关键是对油藏的认识程度，从而提出要对油藏进行精细描述，井间示踪剂测试便是为这一目的而提出来的。 (2) 示踪剂类型及特征 示踪剂是指那些能随注入流体一起流动，指示流体在多孔介质中的存在、流动方向和渗流速度的物质。示踪剂的种类较多，按其化学性质可分为化学示踪剂和放射性示踪剂；按其溶解性质可分为分配性示踪剂和非分配性示踪剂。 化学示踪剂常见的有:离子型，如SCN-、NO3-、Br-、I-等；有机类，如甲醛、乙醇、异丙醇等；染料类和惰性气体；放射性示踪剂常见的有:氚水、氚化正丁醇、氚化乙醇等。 非分配性示踪剂只溶于水；而分配性示踪剂既溶于水，又溶于油，但在油、水中的分配比例不同。 一种好的示踪剂应满足以下条件： ①油层中背景浓度低； ②油层中滞留量少； ③化学稳定、生物稳定、与地层流体配伍； ④分析操作简单，灵敏度高； ⑤无毒、安全； ⑥来源广、成本低； (3) 井间示踪剂监测。 井间示踪剂测试是从注水井注入示踪剂段塞，从周围生产井中检测其产出情况并绘出示踪剂产出曲线。通过对井间示踪剂产出曲线的分析来确定井间地层参数，并求出剩余油饱和度的分布。 井间示踪剂测试时，如果同时注入一种分配性示踪剂和一种水溶性示踪剂，由于这两种示踪剂的油溶性差别较大，水溶性示踪剂只溶于水，产出早；而分配性示踪剂既溶于水又溶于油，产出晚。根据两种示踪剂的产出时间差和分配系数，即可求得剩余油饱和度。 除井间示踪剂测试外，还有单井示踪剂测试，即从同一口井注入和采出示踪剂来测定剩余油饱和度的方法。通常是把低分子的酯作为第一示踪剂注入后，遇水分解，生成一种醇作为第二示踪剂。这两种示踪剂在油水中的分配系数不同，第一种示踪剂是亲油的，第二种示踪剂是亲水的。两种示踪剂在回采时发生分离，其峰值到达地面有一个时间差，根据该时间差即可求得剩余油饱和度。 1.2 井间示踪剂监测的目的 （1) 分析油藏在平面和纵向上的非均质情况； （2) 判断地层中是否存在高渗透层，求出其厚度、渗透率等地层参数； （3) 确定调剖剂类型及用量； （4) 求出目前地下高渗透层及其它厚层的剩余油饱和度分布。
六中东区T6194井 示踪剂注入施工方案设计 设计人：李民河 新疆油田分公司勘探开发研究院 2008年1月
采油二厂地质所审批： 签字： 日期：采油二厂生产技术科审批： 签字： 日期：
勘探开发研究院实验中心审批： 签字： 日期：勘探开发研究院主管领导审批： 签字： 日期：
目次 1 注入井基本情况 2 施工目的 3 施工准备 4 施工工序 5 施工方案动态调整预案 6 施工管理要求 7 施工技术要求 8 HSE要求及注意事项 9 井控要求 附件：示踪剂注入施工安全应急预案
1.1 水井基本数据 T6194井井身结构示意1.2 水井射孔情况
T6194注水状况表 2 施工目的 施工目的是：将示踪剂溶液分别注入764.5～773.5m、778.0～782.0m、784.0～786.0m 三个注水层段。 3 施工准备 （1）示踪剂注入前，对试验井组内与研究有关的关停井应提前一段时间开井，以恢复油藏能量系统的稳定； （2）施工设备：调剖注入设备一套(最小注入速度不大于0.2m3/h) 、15m3配液罐1个、15m3罐车1台； （3）准备好需要注入的药剂（Yb20kg, Dy20kg、Er20kg）、50℃～60℃的清水3m3； （4）注水井采油树齐全完好，不刺不漏，各部闸门开关灵活好用，压力表齐全准确； （5）固井质量良好，水泥环无窜漏、套管无破损； （6）站内注水计量仪表准确无误，地面注水管线不刺漏； （7） 50kg自来水（用于卫生清洁）。 4 施工工序 T6194井示踪剂注入施工按以下步骤进行： （1）油下(784.0～786.0m井段)示踪剂的注入： ①封堵油上(764.5～773.5m注水井段)和油中(778.0～782.0m注水井段)水嘴，保证油下(784.0～786.0m注水井段)水嘴畅通； ②连接施工流程，并用清水对注入泵至井口管线试压15MPa,保证不渗，不漏，稳压2-3分钟；
延长油田股份有限公司吴起采油厂24-63-1井示踪剂监测施工设计 设计人：代立波 管区： 审核人： 审批人： 单位：延安市胜和石油工程技术服务有限公司 2011年10月12日
24-63-1井组示踪剂测试设计 一、施工目的： （1）了解、弄清24-63-1井组与对应油井的对应关系； （2）了解砂体及油层连通情况； （3）了解该地区的水驱现状； （4）通过在周围的受益井中取样，分析样品中的示踪剂的浓度，得出示踪剂浓度产出曲线，并对示踪剂产出曲线进行拟合分析，进一步明确目前井组内水井与周围油井的连通情况； （5）了解注入水前缘水线推进速度及波及体积； （6）了解注入水在油层中的横向及纵向分布状况，和注入流体方向性流动趋势。通过对以上项目的研究，从而为下步调整和挖潜治理提供依据，达到井间监测的目的。 二、基本数据： (1)24-63-1 (2) 24-63-1井对应油井
三、示踪剂的筛选 1、示踪剂的筛选标准： 获得完整、准确的示踪剂开采动态，是井间示踪剂测试解释的基础，因此选择示踪剂，应满足以下标准： （1）示踪剂在注入流体和储层流体中的本底含量浓度低，以达到零为最佳。 （2）示踪剂同跟踪的注入流体具有较好的相溶性。 （3）示踪剂与储层流体间不会发生化学反应而生成沉淀或同位素交换。 （4）示踪剂不易被细菌吞食。 （5）示踪剂的化学性质与原油性质有较大的区别。 （6）示踪剂在储层岩石上的吸附量为零或很小。 （7）示踪剂具有长期的化学或放射化学稳定性，且分析操作简单、可靠，灵敏度高。 （8）示踪剂应还具有货源广、无毒、无副作用，对以后测井无影响，安全环保。 2、示踪剂的确定 为了筛选出适应于监测井组使用的示踪剂，在注入示踪剂前，通过对注入水及周边对应油井的产出水取样，测定出示踪剂的背景浓度，并根据示踪剂的筛选标准，最终选择NH4NO3作为该井组的示踪剂。 四、施工方案与步骤：
龙源期刊网 https://www.doczj.com/doc/2c12794109.html, 郑591—6注水井组示踪剂测试及分析 作者：张峰 来源：《中国石油和化工标准与质量》2013年第06期 【摘要】当前我国随着石油勘探和开发程度的延深，低渗透油田储量所占的比例明显增大，近期当年探明储量中，低渗透储量所占比例高达65%-70%。可见目前石油后备储量紧张 的形势下，如何动用和开发好低渗透储量，对我国石油工业的持续稳定发展具有十分重要的意义。井间示踪剂测试技术示认识油藏的非均质特征和评价二次、三次采油方法提高采收率机理的重要油藏工程手段，它能够为油藏工程研究提供范围广、内容丰富的信息，有些内容示其他测试手段无法获得的，从而为油田的调整挖潜，提高油田管理水平提供重要依据。本文介绍了示踪剂在延长油田七里村油矿郑591-6注水井组的应用和分析。 【关键词】示踪剂溶液配制注入浓度 1 区域概况 研究区属陕北黄土塬区，地形起伏不平，为沟、梁、峁地貌，面积约70km2。延长油田七里村油矿为三叠系延长组长6油藏，属典型的特低孔、特低渗透性油藏。由于微裂缝的影响，造成部分主向油井投产后或投产就被水淹，同时侧向油井见不到注水效果，表现为许多井组含水上升快，且来水方向不明显，严重影响了油藏的开发效果。为了进一步弄清注水井组油水井的连通情况，注入水的推进方向和注入水前缘推进速度，为了深入调查储集层，对储集层精细分析和描述，为制定出更有效的开发方案和改善注水开发效果控水稳油，进一部深化对油藏微裂缝发育特征及分部规律的认识，开展化学示踪剂监测技术和控水稳油措施的研究是必要的。 为了明确该井组油水井的连通情况，解决郑591-6井及该井组受益井的注采关系，确定受益井注水水线推进速度及注水波及范围；在注水波及油层范围内渗透率、孔隙度变化及自然裂缝和人工裂缝走向，确定合理注采比，优化注采平衡，决定对该井组实施注示踪剂技术。 2 示踪剂检测技术的应用2.1 示踪剂的筛选
(19)中华人民共和国国家知识产权局 (12)实用新型专利 (10)授权公告号 (45)授权公告日 (21)申请号 201920412882.0 (22)申请日 2019.03.29 (73)专利权人 韩楠 地址 711711 陕西省渭南市富平县觅子乡 园林村南韩组 (72)发明人 韩楠 (51)Int.Cl. G01N 21/64(2006.01) G01N 21/01(2006.01) (54)实用新型名称一种油田井示踪剂的监测装置(57)摘要本实用新型公开了一种油田井示踪剂的监测装置，所述监测箱内部中端固定安装有分隔板，所述分隔板一侧位于监测箱内部位置处开设有调节腔室，所述分隔板另一侧位于监测箱内部与调节腔室对应位置处开设有监测腔室，所述调节腔室内部一侧边部安装有冷风机，所述冷风机内侧端部焊接有进气栅网，所述调节腔室内部另一侧边部与冷风机对应位置处安装有加热箱，所述加热箱内侧端面均等距开设有进热通槽，本实用新型结构科学合理，使用安全方便，通过分隔板、调节腔室、监测腔室、冷风机、进气栅网、加热箱和进热通槽能够改变示踪剂的监测环境，进而能够对示踪剂进行不同环境的监测，进一步避免 因温度的差异导致示踪剂监测结果出现偏差。权利要求书1页 说明书4页 附图4页CN 209727769 U 2019.12.03 C N 209727769 U
权 利 要 求 书1/1页CN 209727769 U 1.一种油田井示踪剂的监测装置，包括安装底板(1)，其特征在于：所述安装底板(1)顶端两侧均焊接有限位侧板(2)，所述限位侧板(2)外侧边部均固定安装有紧固螺栓(3)，所述安装底板(1)内部边端对称开设有安装槽口(4)，两个所述限位侧板(2)内侧嵌入安装有监测箱(5)； 所述监测箱(5)内部中端固定安装有分隔板(6)，所述分隔板(6)一侧位于监测箱(5)内部位置处开设有调节腔室(7)，所述分隔板(6)另一侧位于监测箱(5)内部与调节腔室(7)对应位置处开设有监测腔室(8)，所述调节腔室(7)内部一侧边部安装有冷风机(9)，所述冷风机(9)内侧端部固定焊接有进气栅网(10)，所述调节腔室(7)内部另一侧边部与冷风机(9)对应位置处安装有加热箱(11)，所述加热箱(11)内侧端面均等距开设有进热通槽(12)； 所述监测箱(5)外侧边部中端开设有导流口(13)，所述导流口(13)一端位于监测箱(5)内部位置处连接有连接管(14)，所述连接管(14)一端连接有输液管(15)，所述输液管(15)外侧垂直相交连接有紫外线LED监测灯管(16)，所述紫外线LED监测灯管(16)一端位于监测箱(5)外部位置处连接有灯座(17)，所述紫外线LED监测灯管(16)外侧表面均等角度粘结有反光条(18)，所述冷风机(9)、加热箱(11)和紫外线LED监测灯管(16)的输入端均与外部电源的输出端电性连接。 2.根据权利要求1所述的一种油田井示踪剂的监测装置，其特征在于：所述紧固螺栓 (3)贯穿于限位侧板(2)，且紧固螺栓(3)与限位侧板(2)的连接处焊接有轴座。 3.根据权利要求1所述的一种油田井示踪剂的监测装置，其特征在于：所述加热箱(11)与调节腔室(7)内壁之间通过隔热板固定连接。 4.根据权利要求1所述的一种油田井示踪剂的监测装置，其特征在于：所述连接管(14)与输液管(15)的连接处设置有密封套管。 5.根据权利要求1所述的一种油田井示踪剂的监测装置，其特征在于：所述输液管(15)一端固定连接有连接座(19)，所述连接座(19)一端安装有过滤筒(20)，所述连接座(19)与过滤筒(20)之间通过连接法兰(21)固定连接，所述过滤筒(20)内部嵌入安装有过滤圆盘(22)，所述过滤筒(20)内侧边部均等距开设有连接槽(23)，所述过滤圆盘(22)外侧边端与连接槽(23)对应位置处均安装有连接插块(24)，所述过滤圆盘(22)内部固定粘结有过滤网(25)。 6.根据权利要求5所述的一种油田井示踪剂的监测装置，其特征在于：所述连接槽(23)的内径与连接插块(24)的外径相等。 2
示踪剂使用说明 中华人民共和国石油天然气行业标准 ST/T 5343—94 代替SY/T 5343—88 滤液侵入岩心量的测定方法 ──────────────────────────── 1 主题内容与适用范围 本标准规定了采用硫氰酸铵作示踪剂，测定钻井液滤液侵入岩心量时所需要的仪器设备、材料试剂及测定的方法和步骤。 本标准适用于不含硫氰化物的砂岩油层，采用水基钻井液进行大直径或密闭钻井取心时，测定钻井液滤侵入岩心担，检查取心质量。 2测定原理 在水基钻井液中加入一定量的硫氰酸铵作示踪剂，当钻井取心时，若钻井液滤侵入岩心，则滤液 所溶解的硫氰酸铵也将一起进入。通过测定岩心中硫氰酸铵的含量及钻井液滤中硫氰酸铵的浓度，即可确定钻井液滤液侵入岩以后程度。 3 取心前的准备工作及取样要求 3.1 取心前的准备工作 3.1.1 在正式取心前，将一个体积2m3的加药池放到循环钻井液的渠道旁，加入硫氰酸铵（加入量按照1m3, 钻井液加硫氰酸铵1000g计算），加水（约2m3）并不断搅拦，使之全部溶解。 3.1.2 在循环钻井液时，打开阀门将硫氰酸铵溶液慢慢流入钻井液渠道中，其流速应控制到使全部钻井液循环一周，然后，在循环井液的过程中取样测其示踪剂浓度。也可将硫氰酸铵直接加入盛钻井液的罐中，搅拌均匀后使用。 3.2取样要求 3.2.1 在取心前循环钻井淮时应首先检查硫青年酸铵的浓度，使其在1000±200mg/L，当浓度低800mg/L时，应补加硫氰酸铵，重复3.1.2条操作。 3.2.2在取心时应在循环钻井液、开始钻井取心、取心结束三个阶段各取钻井兴高采烈200mL。将三个样等体积混合后，做为本筒取心的钻井液代表样，应注明取样时间及取心筒号。 3.2.3 岩心出筒要求： a.岩主筒起出地面后，应立即取岩心，并保证岩心顺序不颠倒；
