杂物电梯
安装工艺（作业指导书）
编制：
审核：
批准：
2015年12月1日发布 2016年1月1日实施
西安腾达电梯工程技术有限责任公司
目录
一、安装前工作准备及开箱点件
二、制作样板和井道放线
三、安装导轨及调整
四、安装地坎、门框及门套
五、安装并调整厅门
六、安装机房设备
七、安装井道线槽及布线
八、安装轿架、对重架及地坑设备润滑
九、安装曳引钢丝绳和限速器绳
十、拼装轿厢和安装轿顶设备及布线
十一、安装随行电缆和保护装置
十二、慢车调试及感应板、补偿链等安装十三、快车调试
十四、清理工地、验收移交
一、安装前工作准备及开箱点件
1、当我们进入工地以后，第一要作的事就是检查仓。仓库的门、照明等。这些防盗和保护措施必须在开箱以前做好。施工工地是一个人员比较复杂的场所，当材料或工具被盗或被损坏时，都将给安装工作造成很大的困难。
2、搭货架：搭好货架，将部件分门别类放置。
2.1便于清点，搭好以后每档都用标签写上材料的名称、用途，箱子开
好后以便核对。做到有条不紊、一目了然。
2.2能更好地利用仓库，想空间要地方。在仓库面积紧张时，这是唯一的好办法。
2.3便于管理。避免在无意当中碰坏电梯零部件。
2.4便于取材料。不管是老师傅还是小徒弟都会带来方便。老师傅节省时间，小徒弟在取材料时能进一步地对电梯零部件的认识。
2.5便于现场管理。先装部件放在易取到的地方，后装的部件放在里面。
2.6美观
3、开箱
3.1先熟悉箱单，对每个箱内所装何物心里有数。
3.2熟悉合同附件，了解电梯的详细规格和产地。
3.3了解电梯布置图
3.4打开箱子，按照箱单对箱内的材料逐一加以清点，查清它的缺损。
把所有箱子开好以后，再全面核对一次，并填写现场开箱报告。
3.5有些材料箱单内未反映出来，但在我们安装时必须装的，也要在报
告上填好，并注明原因。
开箱时最重要当心的就是铁钉和快口。在搬运及存放时应注意方法，以免造成损坏及零部件砸伤手脚。戴好手套穿好工作鞋，防止快口割手。多人搬运重物时必须统一指挥。
4、安全防护
4.1召开由工长召集的所有安装人员参加的会议，会议内容应作好详细记录。会议内容有：
4.1.1介绍工地现场情况。
4.1.2 介绍电梯的简介（技术交底）让每个人都了解电梯的编号、型号、规格、参数用途和性能等，熟悉安装图纸。
4.1.3 实施安全措施，增强安全意识。
4.1.4讲解具体质量要求
4.1.5仓库的现场管理、安装图纸及安装工具的使用等。安装图纸应张
贴
在墙上以便随时查询，施工时应用分部图纸。
4.2 检查安全帽、安全带、工作鞋等个人防护用品，有损的应及时更换。安全帽、安全带都编号并整齐的挂在墙上。
4.3 定期检查手拉葫芦、电焊机、卷扬机、钢丝绳电锤等起吊、电气工具及常用工具。如有损坏，及时更换。严禁带病作业。
4.4 张贴醒目的安全警告标语：仓库、机房口、每层厅门口等。
4.5 在每层厅门设置安全护栏，并随时检查，防止别人挪作他用。
4.6 检查脚手架
4.6.1检查脚手架必须要有很强的责任心，每档、每个螺丝都要检查，
检
查每档竹片的捆扎及脚手架材料的质量等。
4.6.2脚手架的搭设尺寸是否符合安装要求，是否晃动。
4.6.3 在检查时必须戴好安全帽、安全带等个人防护用品，不管是在爬脚手架还是在检查脚手架时，都必须有一只手抓紧竖管。
5、在没道工序开工前由工长召开全部安装人员会议，向每个安装工讲解这道工序的安装方法、安装尺寸及注意事项，安全保护制度措施等，并做好详细记录。
二、制作样板和井道放线
样板是确定电梯导轨、轿厢、厅门等设备位置的重要依据，所以样板的制作在整个电梯安装过程中是重要的一个环节，样板的准确性直接影响下一步的安装质量及安装进度，必须耐心细致准确的制作样板。请总包确定电梯厅轴线。厅门样线必须与电梯厅轴线平行，如多台电梯厅门样线必须与电梯
厅轴线距离一致
二、样板的制作过程
在井道最顶端便于操作的地方，在同一水平内固定四只角钢支架，用以固定托架（托架的材料可用100mm*100mm硬木，样板的材料100mm*50mm的木料。样架的木料必须都是干燥的不易变形而且四边呈直角的木料）。调整水平后，再放上样板，调整水平按照图纸尺寸先把样线挂在样板上，要放的样线有轿门地坎线3根、及每根导轨2根，以此来保证导轨支架的平行度。然后对井道进行测量根据惊道的实际情况和厅门与支架的调节度把样板移到最佳位置进行固定。固定时在样板架上挂样线的位置用薄锯条锯一斜口，在旁钉一铁定，用作挂样线的固定用，并将样线卡在斜口内，防止样线在安装过程中偏掉，等铅垂稳定后进行下样架固定，下样线铅垂下放一水桶、增大晃动的阻力，（这样能既准确又节约时间），下样线固定时应自然铅垂固定，严禁硬性套图固定。所有测量尺寸都应在样线上测得。样线与样线间距离应与图纸一致，所有样线尺寸及井道测量尺寸全部详细记录。
三、安装导轨及调整
1、导轨支架安装
导轨支架安装通常有两种：一种为电焊焊接支架法，这种安装在土建工程时就以按图纸要求预埋好了钢板在焊接时应用连续焊缝及双面焊接，并去渣涂漆。还有一种为膨胀螺丝固定法，这是最常用的一种。
1.1根据图纸要求或支架档距不超过
2.5m，错开导轨接头与支架位置的原则，在墙上标出支架位置。
1.2 用水平尺或水平管在每档支架的位置上画一根水平线，以此来保证支架的水平度，在用角尺或自制的木框画出膨胀螺丝的位置。
1.3 用电锤在墙上钻出相应的孔，装上膨胀螺丝，膨胀管应全部进入墙内，垫片应平整地压在支架上，先拧紧后再装支架。
1.4 支架安装及调整：支架要调整到保证支架的平行度、水平度、垂直度到位。
2、导轨安装
根据现行的电梯安装验收规范，轿厢导轨及带安全钳的对重导轨必须坠地的要求，应先安装底马槽，依据图纸尺寸及样线位置，固定好马槽（注意水平度），在底马槽两边安装缓冲器的位置处，用电锤钻四个洞，把钢筋敲下并与底马槽边焊接。
2.1用混凝土浇到与底马槽槽口平
2.2、重新调整样线，在每根导轨的前面10mm或20mm导轨的中心处挂一根样线并对样线下端进行重新调整。这一样线用来在吊装时作参考，在效正时作为依据。
2.3清理导轨接头
为了导轨接头的平整及接头缝隙，在导轨安装前对导轨接头进行清理。每节导轨接头处应用砂布、断锯条及锉刀等工具进行仔细的清理及修整。
2.4吊装导轨，先将导轨全部放入井道内注意凸头与凹头，并将脚手架全部恢复原样。在吊装导轨时，从下面一节节吊至顶端，下端坠在底马槽上，而且每吊一节就安装一节，在每个接头处用接导板与接导螺丝随手拧好，在支架处用压导板固定好，在安装时导轨中心基本与样线对齐，这样有利于调整。
在吊装过程中，每当导轨下端超过自己头顶时应及时走出井道，防止导轨意外掉下伤人，而且导轨与绳子之间应用御扣固定。
3、导轨校正
3.1用钢直尺效正导轨侧面平行度。找导尺应固定在一块平直的不易变形的木料上，当找导尺对准零刻度时，两只找导尺的边应在同一直线。用找导尺时应放平。导轨调整完毕赢一次性拧紧所有螺丝。碗型垫片应一半向内一般向外，螺栓应透出螺帽外2-3牙。
3.2 导轨接头的调整：导轨接头台阶用导轨挫或钢锉加以修平，在修平时，以一根1000mm以上的钢直尺（平直的）靠在导轨上，一边用灯照，另一边以看不到灯光为止，修光长度应越过300mm。
四、安装地坎、门框和门套
1、厅门地坎
在厅门地坎安装以前，向甲方要一份书面的正式标高报告（具有签名及公章）及厅门口的1m标高线，在这根标高基准下，安装完毕的地坎高出装修地面2-5mm，但我们在安装时应做到每层都一致。
在地坎上画出3根线，（门中、门距），用水平尺画出膨胀螺丝的位置，安装好钢牛腿托架上，调整好地坎的标高及左右，前后位置的水平，再调整好地坎前后、左右的位置，在调整这一位置时，既要依照样线进行测量，也要依照导轨测量，这样不管哪道工序出现误差，都能提早发现，加以整改。地坎与钢腿的连结螺丝完工后应点焊。
2、门头及门框
在门框拼装时，门框的侧面应正好在地坎上开门的那两根线上，保证开门距离，先固定门头上当中两个支架，然后调整门框的正面与侧面的垂直度，再固定门头两端的门导轨的两个支架，要在顺其自然的条件下固定。门头的中心位置与两根主轨距离一致。
五、安装并调整厅门
在地坎上放两块5mm的垫片，将厅门滑块放入地坎槽内，厅门板与滑轮板固定，调节门扇高低时就移动调节角铁，向左，门扇降低。将门扇于门扇，门扇与门套都调整到3-6mm以内，滑轮板调垂直，偏心轮与门导轨巨离调整到0.3mm，强迫关门装置调整灵活。两扇门板调整到同一平面，然后将门打开，如此时的门与门框不平齐，就调整门导轨两端支架，门板调整完毕后调整门锁及厅外开门装置，电锁的动触点与静触点间应留有1mm的间隙，防止门锁经常碰撞。机械门锁间隙调整制1.5-2mm。开启拾动点与静点间间隙为2-3mm。全部调整完毕。导轨支架，厅门支架等所有长腰眼需点焊，包装钢牛腿与地坎连接处的腰眼等，并去渣，导轨支架应双面点焊且长度应不短于30mm，并刷上油漆。同时通知甲方对厅门门套与井道壁间隙进行封闭，但对听门框不得进行硬性挤压。
六、安装机房设备
1、曳引机安装
1.1根据图纸及样板，检查机房预留孔，如有误差及早加以修整。
1.2把样板引至机房地坪，用木板固定在预留孔处，在模板上画上样线。
1.3检查一下吊钩后，用手拉葫芦把曳引机吊起，在曳引机全部离地以后停下起吊，再检查一下吊钩，稍等片刻，确认吊钩、葫芦都无事后在起吊，将曳引机吊至足够高度。
1.4 安装工字钢（称重梁）：把工字钢放在水泥墩子上，工字钢在水泥墩子上的长度一般为200mm左右，但最少必须符合超过墩子中心20mm起不小于75mm，调整好水平度，平行度及各个尺寸，再与水泥墩子上的预埋铁板焊
牢去焊渣。在调整水平度时，工字钢下应全部垫实，
1.5 在工字钢上放上曳引机底座，中间垫上防震橡皮。
1.6 把曳引机放在曳引机底座上，进行调整并加以固定，在调整曳引轮垂直度时，在曳引轮的内面（靠曳引机的一面）挂上垂线，下面此时应以有2mm间隙为好。
1.7 安装导向轮，调整好垂直度及与曳引轮的平行度。
1.8 加以适量的齿轮油，油位应在油针的刻度当中。
1.9 让甲方或监理验收后签过隐蔽工程报告，在让把工字钢两端（水泥墩上面）用水泥混凝土填满。
2、控制柜安装
根据控制柜底部固定点的位置在地上画出支架位置，安装支架并调整到水平，安上控制柜调整垂直度。控制柜下端应有50-100mm的底座，螺丝固定方向应从下向上穿，螺母在上侧垫片，紧固件齐全。在控制柜内二次接线前应对所有一次接线的桩头及接触器，继电器螺丝检查并拧紧，控制柜上操作按钮或开关应粘贴中文标记。
3、机房线槽安装：线槽安装必须做到横平竖直，用开孔器开孔，用锯子据转弯，并加保护垫。垂直向上的线槽顶端应封闭。
4、完毕后控制柜下端铁板或砖块封闭，或者直接用槽钢做底座，并刷黄漆。掉勾上刷红漆并标注吊钩的承重吨位，手动松闸板手刷红漆，曳引轮旋转部分刷黄漆并用红漆表明旋转方向。
5、当相线截面积不大于16mm2时，保护地线应与相线截面相等。每个而接头处接地，接地线固定处应有双平垫及弹垫。接地线不能串接，接地线为
黄绿双色线，最小截面不低于4mm2，且多股线应用壁口铜接头压接。每个接点不超过两个接头。所有铜接头需用压线钳压接严禁使用锤子钢丝绳做铜接头。
七、安装井道线槽和布线
1、从上样板放两根样线与轿顶保持平行，让开轿箱地坎、上坎位置，每根线槽以两个支架为准（如井道标准可不用支架），跟着样线上下固定垂直。全长允许偏差不超过20mm。
2、固定MS盒。一种是直接固定在井道壁上，线槽中间断开，还有一种是线槽连着做，MS盒全装在线槽上面，这样安的好处是让人一种平直、整齐的感觉但这样做必须先把固定MS盒的眼子钻好。如先放井道线再钻孔，要注意保护好井道线，防止导线损坏，但不管用何种方法固定都必须考虑到井道线、厅门线、外呼、显示等线的长度，井道线放好以后要及时把厅门线接通及固定好，固定导线应注意美观牢固，固定点应两头为10cm当中不超过1m。接线要注意永久性编号标志。为保证编号的永久性，用记号笔书写，不应用圆珠笔替代。
八、安装轿架、对重架及地坑设备
1、缓冲器安装：缓冲器安装在底马槽上，在安装以前检查轿厢碰板与对重碰板是否与图纸相符。
1.1缓冲期必须固定牢固。
1.2距对重或轿厢的碰铁（弹簧200-350mm，液压150-400mm）
1.3 液压缓冲器柱调整垂直，偏差不大于0.5mm
1.4同一基础上的2个缓冲器顶面应水平偏差不大于2mm。
1.5缓冲器中心应与碰板中心对应，偏差不大于20mm。
2、轿架安装。在安装轿架以前先清洗顶上两层导轨。
2.1 在顶层的下面一层地平处加固或重新搭设一层脚手架，并调整这一档脚手架的水平，使脚手架无论在哪个方向，都无晃动，加四层竖管与下面一档脚手架相连使上下两档脚手架同时吃力，拆除上面两层的竹片及样板架或者用轿厢安装专用夹具。
2.2 把轿架下梁放在上面一档加固的脚手架上，调整好水平及前后左右的位置装上导靴、导靴调整到两边间隙均匀，总和为1mm左右，但不得超过2mm。
2.3立架进井道并安装，立架下端与下梁用螺丝随手拧好，上端用绳子或细铁丝临时扎在导轨上。
2.4把手拉葫芦固定在机房的预留孔处，把上梁吊上去与立梁拼装在一起松开吊装的葫芦，调整上梁的水平后，把上梁导靴装上，调整上梁左右前后的位置，检查立梁垂直度，误差小于2mm，紧固所有螺丝并加锁母。
2.5调整安全钳：调整安全钳两边的螺丝，使安全钳楔子与导轨侧面间隙为2-3mm，用锁母把螺丝锁紧，检查安全钳拉杆尺寸是否与图纸相符。
3、对重架安装：计算一下对重架的位置，在对重架的上面一点挂只手拉葫芦，吊住对重架的上梁（避开曳引钢丝绳头的位置）在水平情况调整好导靴，安上上梁及下梁，在上梁保持水平的情况下，调整下梁导靴，紧固所有螺丝，加上锁母，在对重框下装上可拆卸的缓冲座。
九、安装曳引钢丝绳和限速器绳
1、计算缓冲器至对重框最下端缓冲座的距离：轿厢地坎至顶层厅门地坎距离+（弹簧缓冲器200-350mm；液压缓冲器150-400mm）+钢丝绳的升长距离。
2、在顶层的厅门口用两根钢管斜在墙上，用一根钢管横着，搭一个简单的架子，钢丝绳捆套在横的钢管上，用来发钢丝绳。
3、曳引绳头的弹簧内部加黄油外涂黄漆，曳引螺栓钻好开口销眼子，这步工作可在前曳引钢丝绳经轿厢顶穿过预留孔过曳引轮，导向轮到对重架，对重端固定好后，拧紧，加开口销，再固定轿架端。拧紧所有螺母，加锁母开口销，切断多余的钢丝绳，绳头用胶布包好，每个绳头上用两个卸克卸紧，卸克的平面部分放在长钢丝绳的那面，曳引轮、导向轮装上挡绳装置。
4、绳头处用细钢丝绳串联起来（防扭装置）。然后松掉对重架上的手拉葫芦。
5、加对重块，先加钢后加渣，加50%对重块，使钢丝绳全部受力。
6、安装限速器：直接用膨胀螺丝固定，调整限速器轮的垂直度，偏差在
0.5mm以内，限速器轮旋转部分刷上黄漆，并用红漆标上动作方向。
7、根据图纸尺寸安装限速器涨紧装置，注意前后左右的位置。涨紧轮下端距底坑地面距离根据电梯速度确定。
8、安装限速器钢丝绳，安装好后的限速器、安全钳都应起作用。
9、用手动方法使轿架向上移动约10cm，使轿架离开下面的托架。这时，对轿架的水平度和垂直度，所有导靴与导轨的间隙，安全钳与导轨间隙，进行全面检查与调整。
10、做好机房内曳引钢丝绳孔洞及限速器钢丝绳孔洞的台阶。台阶为5-7cm高，钢丝绳与孔洞边为2-4cm，做台阶时上梁及对重架都应加以保护。
十、拼装轿厢和安装轿顶设备及布线
1、拆除顶上两层的脚手架。
2、安装轿底：先把轿底与下梁之间的减震器固定在轿底上，这个减震器一般为带压力弹簧的减震器、在安装以前应在压力弹簧与减震器之间垫上垫片。使轿厢在空载时，减震器的两块铁板之间距离（检测距离）保持100cm。根据尺寸大小继续加入或减少垫片，下面的减震器一般垫7mm。将轿底放到下梁上，在减震器与下梁间，用螺丝拧上。装上轿厢地坎。调整后加以紧固。用下梁上的四支长的调整器螺丝对轿底调整水平，特别是轿箱地坎处的水平。调整左右位置，使轿底两边与导轨距离一致，在调整轿箱地坎与厅门地坎间隙，全部调整好后，拧紧所有螺丝加上锁母。
3、把轿顶吊至上梁处并临时加以固定。
4、安装轿厢：在轿底边上都有用来壁板定位的定位块，壁板之间嵌卡条，从后壁到左右至前围壁全部用螺丝轻轻拧上，把轿顶放在壁板上，轻轻拧上螺丝，固定好轿顶与上梁之间的减震器，安上COP，调整壁板垂直度，在拧紧所有螺丝。
5、安踢脚板顺序为先后边，后两边。
6、轿门的上坎与立柱：立柱下边与地坎之间有减振橡皮，上坎与轿顶连接由两个U字型支撑架与减振橡皮及轿顶相连接。
7、轿门安装：安装与调试方法与厅门一致。
8、机及轿门传动杆的安装：门传动杆在安装前应松开弹簧上面的压紧螺丝，拉出里面的杆杠，用砂布打光并涂上机油，调整弹簧上的螺丝，使它用力后可拉出里面的杆杠。当门被垃圾或其它东西卡住时，能用来保护门机，在门头的两端固定两块有弹性的铁皮用来固定门光栅线，使光栅线在轿门开关时有一个弯曲弧度。在调整轿门电锁时，动触点与静触点间也应保留1mm 间隙。安装轿厢内照明及应急灯应做到美观。安装轿顶护栏并涂上黄漆。
9、感应器安装：先将一直组装好的感应板安在导轨上，使压导板两边距离相等。感应板上、中、下与导轨的距离一致，安上感应器，使感应板左右在感应器的当中，前后距离控制在感应板扦入感应器内超过感应器上的刻度，固定好感应器，拆掉感应板。
10、极限撞弓的安装：极限撞弓的安装，先装一支极限开关，依着极限开关的尺寸装上极限撞弓。撞弓与轿壁、与导轨的尺寸应上下一致，装好上极限并接通回路，装上检修限位。轿顶，轿厢做好清洁卫生油杯内加上润滑油。
十一、安装随行电缆和保护装置
1、位置选择。电梯图纸上一般都有标注如没有标注，应让开限速器钢丝绳、极限、限位等井道开关，刚硬板、缓冲器等井道装置。
2、在井道顶端安装一只与轿顶平行的支架用以固定电缆，顶上那只固定点采用反扣式，靠电缆的自重使支架处越压越紧，不至于打滑。
3、在提升高度1/2上面1.5m处在固定一只与轿顶平行的支架，此支架把电缆直接压入即可。
4、在轿厢下梁处固定一只与轿底平行的支架，顶层、中间、轿底三只支架与导轨的距离相等，轿底支架也采用反扣式。
5、安装随动电缆：在轿顶第二层采用转动方法放电缆，从轿底穿过预留孔至机房线槽，最后到控制柜机房内放好后把顶层支架固定好。留着另外一头固定在轿底支架上，电缆头通过COP下端伸至COP内固定中间电缆支架。松开轿底四只调节螺丝，螺丝距轿底的距离为轿厢满载时2mm。
6、在加对重块，加到平衡系数基本之40%-50%。
7、清洗所有导轨并拆除脚手架。架子工在拆脚手架时，我们应跟在后面，一边给他们开门一边等架子拆到哪厅门也就关到哪以防意外。架子拆好后，清理地坑进行地坑电气安装。
8、底坑爬梯主意避开所有运动部件。
9、安装下极限、下限位等底坑内所有开关接通底坑回路。
10、检查控制柜内所有回路，及380V、220V电源是否到位。
11、做好所有卫生工作，填写调试申请报告，准备慢车调试。
十二、慢车调试及感应板、补偿链等安装
1、由调试人员对控制系统进行调试，并且使电梯可在检修速度下运行。电梯上下运行一次，确认电梯检修运行正常。门机运转调试，确认运转正常。
2、安装轿厢及厅门护角板。电梯开至底层，调整轿底电缆程度（当轿厢完全压缩，在缓冲器上时电缆不碰轿底及不碰地面）。
3、安装补偿链
3.1 轿厢至顶层，安装滚动支架，对重滚轮支架安装在底马槽内，轿厢滚轮支架安装在地坑。
3.2 地面。安装对重护栏，里地最低处50cm最高处要达到170cm，并涂黄漆。
3.3 在对重框下固定补偿链，最后一节补偿链穿过对重框下长形孔插入销栓，在用开孔销销住，并用钢丝绳穿过补偿链及对重框下部做好补偿链。电梯以检修速度向下运行直至底层，在轿底下以同样方法固定补偿链做好的防断装置。补偿链的长度为离地100mm，但最多不超过250mm。
4、调整平衡系数：在轿厢内装入45%的额定载荷，用手转动曳引机飞轮，加入或减少对重块，是两边的力量一致。
5、调整轿门刀与厅门的联动：装上轿门刀在轿门关闭的门刀摆臂与螺丝的距离保持在1mm，门刀上橡皮用塑料胶布包住，防止掉下。
6、每个楼面检查门刀与厅门锁滚轮间隙，门刀与右边一个滚轮间隙调整到3-5mm。太大门可能关不上，太小门刀会撞滚轮。同事要调整右上角的偏心滚轮，使轿门在开启时通过门刀传动滚轮，厅门门锁（机械锁）同步开启。
7、安装层楼感应板：现在仓库内组装好感应板，感应板与支架应垂直。把电梯开到平层，在导轨上做上记号，然后电梯向下开约1m，装上层楼感应板，感应板上、中、下三点距导轨的距离均与感应器中心距导轨距离一致。十三、快车调试
1、通过调整感应板位置的高低来调整平层准确度。
2、安装外呼显示盒：外乎显示盒，盒子应凹进装修墙面1mm，这样盖上面板时，板与墙面才不会有缝隙。同时安装外呼显示盒时跟装修地面的距离每个楼面应一致，并保持面板的水平与垂直。
十四、清理工地、验收移交
在工地上做好清洁工作，完成各项整理工作，检查每项数据并填写自检报告，做好资料文件的收集，接受公司及政府部门的验收。
杂物电梯 安装工艺（作业指导书） 编制： 审核： 批准： 2010年3月20日发布 2010年3月25日实施成都市立方安电梯有限责任公司
目录 一、安装前工作准备及开箱点件 二、制作样板和井道放线 三、安装导轨及调整 四、安装地坎、门框及门套 五、安装并调整厅门 六、安装机房设备 七、安装井道线槽及布线 八、安装轿架、对重架及地坑设备润滑 九、安装曳引钢丝绳和限速器绳 十、拼装轿厢和安装轿顶设备及布线 十一、安装随行电缆和保护装置 十二、慢车调试及感应板、补偿链等安装十三、快车调试 十四、清理工地、验收移交
一、安装前工作准备及开箱点件 1、当我们进入工地以后，第一要作的事就是检查仓。仓库的门、照明等。这些防盗和保护措施必须在开箱以前做好。施工工地是一个人员比较复杂的场所，当材料或工具被盗或被损坏时，都将给安装工作造成很大的困难。 2、搭货架：搭好货架，将部件分门别类放置。 2.1便于清点，搭好以后每档都用标签写上材料的名称、用途，箱子开 好后以便核对。做到有条不紊、一目了然。 2.2能更好地利用仓库，想空间要地方。在仓库面积紧张时，这是唯一的好办法。 2.3便于管理。避免在无意当中碰坏电梯零部件。 2.4便于取材料。不管是老师傅还是小徒弟都会带来方便。老师傅节省时间，小徒弟在取材料时能进一步地对电梯零部件的认识。 2.5便于现场管理。先装部件放在易取到的地方，后装的部件放在里面。 2.6美观 3、开箱 3.1先熟悉箱单，对每个箱内所装何物心里有数。 3.2熟悉合同附件，了解电梯的详细规格和产地。 3.3了解电梯布置图 3.4打开箱子，按照箱单对箱内的材料逐一加以清点，查清它的缺损。 把所有箱子开好以后，再全面核对一次，并填写现场开箱报告。 3.5有些材料箱单内未反映出来，但在我们安装时必须装的，也要在报 告上填好，并注明原因。 开箱时最重要当心的就是铁钉和快口。在搬运及存放时应注意方法，以免造成损坏及零部件砸伤手脚。戴好手套穿好工作鞋，防止快口割手。多人搬运重物时必须统一指挥。 4、安全防护 4.1召开由工长召集的所有安装人员参加的会议，会议内容应作好详细记录。会议内容有：
开关、插座安装工艺标准 一、施工准备 1. 材料要求 1) 各型开关：规格型号必须符合设计要求，并有产品合格证。 2) 各型插座、规格型号必须符合设计要求，并有产品合格证。 3) 塑料(台)板：应具有足够的强度。塑料（台）板应平整，无弯翘变形等现象，并有产品合格证。 4) 木制（台）板：其厚度应符合设计要求和施工验收规范的规定。其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。 5) 其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。 2. 主要机具： 1) 红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。 2) 手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。 3. 作业条件 1) 各种管路、盒子已经敷设完毕。盒子收口平整。 2) 线路的导线已穿完，并已做完绝缘摇测。 3) 墙面的浆活、油漆及壁纸等内装修工作均已完成。 二、操作工艺 1. 工艺流程
清理→结线→安装 2. 清理 用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。 3. 结线 1) 一般结线规定： a. 开关结线 同一场所的开关切断位置一致，且操作灵活，接点接触可靠。 电器，灯具的相线应经开关控制。 多联开关不允许拱头连接，应采用LC型压接帽压接帽压接总头后，再进行分支连接。 b. 交、直流或不同电压的插座安装在同一场所时，应有明显区别，且其插庆与插座配套，均不能互相代用。 c. 插座箱多个插座导线连接时，不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支线连接。 4. 安装开关、插座准备 先将盒内甩出的导线留出维修长度，削出线芯，注意不要碰伤线芯。将导线按顺时针方向盘绕在开关，插座对应的接线柱上，然后旋紧压头。如果是独芯导线，也可将线芯直接插入接线孔内，再用顶丝将其压紧。注意线芯不得外露。 1) 开关、插座安装： a. 一般安装规定
电梯安装工程 一、前期准备 施工前期准备主要应做好以下工作： 1 现场施工人员暂舍安置、备件仓库协调； 2 机房和井道建筑工程勘查验收（机房及井道顶面的施工、曳引机混凝土基础及构架的强度、井道内建筑模版及脚手架的拆除，施工垃圾清除）； 3 脚手架按相关规范搭设和验收； 4 施工用电准备； 5 电梯设备到达工地及保管情况； 6 土建总体进度及施工管理情况； 7 现场总包单位施工安全管理要求； 8 确认具备向特种设备主管部门办理电梯施工告知的必需材料。 二、技术准备 技术准备需做好以下工作内容： 1 确认本公司具备本次所装电梯的安装资格，所承担安装的电梯是具有合法资格制造商正式出具产品合格证的产品。本公司亦已充分了解国家有关法规和标准的要求，且已向当地特种设备监督管理部门办理了安装告知手续。 2 确认已从电梯制造商处获得了本次所安装该类类型电梯最新版本的相关技术文件，按电梯的型式、规格配备了完整的安装工艺文件、企业标准以及自检规程、国家标准以及安全技术规范。
3 确认已办理好或办理所有施工人员的用工手续，备齐所有人员相应有效的特种设备操作证。 4 检查确认现场施工中所需的计量、测量器具已备齐且具有有效的检测合格证书。 5 确认已制订或制订施工中须执行的质量保证措施，包括材料进场管理措施、工程质量管理控制措施、施工操作管理措施、施工技术资料管理措施等。 6 确认已制订或制订施工安全保证措施。包括组织管理措施、临时用电管理措施、井道门洞防坠落安全措施、现场消防管理措施、施工机具管理措施等； 7 确认已制订或制订文明施工措施，包括环境保护措施、生活卫生管理措施、施工现场卫生管理措施等。 三、施工方法 1 施工主流程如下: 样板架安装、挂基准线→导轨架及导轨安装→机房机械设备安装→对重安装→轿厢安装→层门安装→井道机械设备安装→钢丝绳安装→电气装置安装→整机调试 2 施工方法 本项目安装的电梯无特殊要求,按照相关规定执行。 3 各分项工程施工方法 3.1 脚手架搭设方法
杂物电梯工艺 目录 第一章杂物电梯的安装 (103) 第二章杂物电梯安全操作规程 (105) 第三章重要零部件的检修、维护和保养 (106)
第一章杂物电梯的安装 一、安装前的准备工作 1、开箱后认真清点对随机技术文件，如安装说明书、使用维护说明书、电气原理说明书、电气原理图、电气安装接线图、安装平面布置图、产品合格证、装箱单等。 2、认真仔细阅读随机技术文件，了解杂物电梯的型号、规格、各种参数、性能和用途。熟读电气原理图、电气安装接线图、机械安装图。 3、核对并测量土建预留孔位置和尺寸，位置是否准确，尺寸是否正确。 4、复核层站数、顶层高度、底坑深度、提升高度、井道净尺寸和垂直直度、层门方式及层门洞尺寸；杂物电梯部件的安装位置和安装尺寸。 5、了解并掌握电梯总电源位置、容量、中性线和保护地线情况，以便制订出杂物电梯各电气设备和布线管路的金属外壳保护接地方案。 二、施工中的安全保护 1、施工前应对使用的工器具进行认真检查。 2、电动工具、电焊机、照明灯具、临时供电设备等无漏电等，专用工具应完全符合要求。 3、各种测量工器具合乎标准，测量准确，指示正确。 4、安装人员进入施工现场穿戴好防护用品。 5、安装时，施工人员必须严格遵守安全操作规程和有关的规章制度。 6、井道不得使用汽油或其它易燃溶剂清洗机件。 7、应在各层门口和其它能进入井道的路口外，设置明显的警告标志，以防止发生人员坠入井道事故。
三、施工照明 1、在井道中按作业点或间隔2—2.5m处，设置带防护罩的，且电压为36V的照明灯。 2、井道照明应单独供电，在底层不应设有控制开关，供电电源还应设短路和过载保护。 3、井道照明应有足够的亮度，并根据施工需要在适当位置设置手把灯插座。 4、顶层、底坑应设有两盏或两盏以上的照明灯。 5、机房照明灯每台电梯应有两盏以上。 四、框架的安装 根据机械安装图纸上土建横剖图确定圈梁底座与井道四壁之间的距离，用压盖、立柱连接板及螺栓（M10×25）将圈梁、井道立柱（5.0角钢或6.3角钢）固定为一体圈梁之间的间距不应大于1.5m （处于平层位置的轿厢区域除外），调整框架的垂直度随后用井道支撑架、支撑角、固定井道壁连接件（需膨胀螺栓）将与井道固定。根据楼层高度及轿厢高度、门滑道组件（包括门滑轮）的高度确定曳引机底座的位置，具体安装尺寸参照框架图。 五、导轨的安装 根据主、副导轨安装示意图确定导轨在井道里的位置（通常可先将主导轨直接安装在圈梁的主导轨支撑架上，随后按照尺寸安装副导轨（副导轨与对重架同侧），用压盖导轨连接板、及螺栓（主导轨用螺栓M8×30、副导用螺栓M8×25），将其固定在框架上。每一根导轨至少应有两个导轨架，其间距应不大于±1.5m。核对导轨架与导轨连接板之间的安装距离，以不影响安装为宜。 六、缓冲器的安装 用螺栓（M10×40）将轿厢缓冲器及对重缓冲器支架固定在底坑（缓冲器支架高度出厂前已根据具体尺寸设定）。
目录 一、适用范围 (2) 二、编制依据 (2) 三、作业人员得资格及技能 (2) 四、施工机具 (2) 五、作业条件 (3) 六、工艺方法及技术参数 (3) 七、质量检验及评定 (16) 八、安全技术措施及注意事项 (16)
设备安装作业指导书 一、适用范围 本作业指导书适用于设备得安装工作,如储罐类,换热器类,动设备,塔类设备,其她。 二、编制依据 1.黑龙江省电力勘察设计研究院 2.《电力建设施工质量验收规范》DL/T 5210、6-2009 三、作业人员得资格及技能 四、施工机具
五、作业条件 1、技术准备:设备安装前应具备以下证书或技术文件: (1)设备得出厂合格证明书; (2)容器等设备得各项试验报告; (3)设备得安装平面布置图、安装图、基础图、总装配图、主要部件图与安装使用说明书及管道接管图; (4)设备得供货清单; (5)有关得施工验收规范,安装作业指导书等安装方案,且经审核批准。 (6)向施工人员进行技术交底。 2、施工现场及机具要求 (1)施工现场具备“三通一平”得条件; (2)施工平面布置,施工设施已完备; (3)运输、消防道路畅通; (4)备有必备得消防器材; (5)吊装用得机索、吊具及设备安装用机具已准备就绪; (6)备有必要得安全施工值班人员。 六、工艺方法及技术参数 1、设备安装施工程序
hUNzE 2、施工工艺方法 2、1设备得验收 1、设备得开箱检验,应由建设单位代表、监理代表及我公司有关人员参加,按照装箱清单与图纸进行清点验收,做好设备验收、清点记录。 2、设备得验收、清点、检查: 1)交付安装得设备及附件,必须符合设计要求,并附有出厂合格证书及设备制造图等技术文件。 2)对照装箱清单及制造图纸,对下列项目进行清点、检查。 ① 设备编号、箱数及包装情况; ② 设备得名称、类别、型号及规格; ③ 设备得外形尺寸及管口方位、规格、数量等; 基础复查验收 基础放线 垫铁准备 设备开箱、检验、验收 设备标记、吊装就位 设备组装找正、找平 设备精找正、找平 设备内部构件、填料安装 系统试验 交工验收 设备压力试验 垫铁点焊、二次灌浆抹面 地脚螺栓灌浆、养护
编号：电梯安装施工方案 项目名称： 编制：****** 审核：****** 批准：***** 日期：2014 年 4 月28 日 **********有限公司
《电梯施工方案》纲要 第一部分：安装的组织和计划 第二部分：施工管理目标 第三部分：各部门职责和岗位职责第四部分：安装过程质量控制 第五部分：安装调试 第六部分：安装验收交货 第七部分：施工安全保证措施 第八部分：工程技术与质量保证措施第九部分：对工期的保证措施 第十部分：文明施工措施
前言 为了保证电梯产品的优良品质，体现其运行的优异性能，本着“用户的满意是我们永远的追求”这一服务宗旨，特制定本施工方案。 优良的安装质量是电梯得以安全、舒适、高效运行的重要条件之一，是电梯整体质量的重要组成部分。为保证电梯的安装质量，在安装过程中除了严格按照电梯生产企业的安装、调试工艺流程外，还必须加强对安装过程中的质量控制，确保安装出品质优良的电梯。 《安装施工方案》依据： ▲国家标准: GB 7588-2003《电梯制造与安装安全规范》 GB 10060-2011《电梯安装验收规范》 GB/T 7025.1-2008《电梯主参数及轿厢、井道、机房的形式与尺寸》 GB 50310-2002《电梯工程施工质量验收规范》
第一部分安装的组织和计划 1.0 安装调试资质 湖州华煜安装工程有限公司具有电梯安装维修B级资质，现有安装维修员工28人，土建勘测工程师1人，调试工程师1人，项目经理1人。 2.0人员配备情况 部门主管：*** 手机：传真： 安装检验：*** 手机： 技术监督：*** 手机： 安全监督：*** 手机： 安装队长：*** 手机： 说明：上述人员系我公司的骨干，将在贵项目中按照各自的岗位职责，在合同履行期间提供优质的服务。 3.0工程概况 项目名称： 共有 2 台电梯，电梯安装工程将由承担，计划于2014年5月28日进场安装，安装工期为30 天。
杂物电梯安装维修工艺 编制： 审核： 批准： 2014年5月4日发布2014年5月19日实施 陕西XXXX电梯有限公司
目录 第一章一般规定 (2) 第二章安装前的准备工作 (3) 第三章电梯安装 (5) 第四章安装后的调试 (14) 第五章日常使用过程中的维护 (17)
第一章一般规定 1.1本工艺适用于用驱绳轮曳引装置拖动的杂物电梯。 1.2本工艺中的安装方法是杂物电梯的通用安装方法，有关具体的安装要求均在本工艺中有较详尽的工艺。当安装的井道机房土建布置情况与本公司电梯安装井道机房布置图不一致时，请及时与本公司有关技术人员商量，采取特殊的安装方法。1.3本工艺中的安装质量与技术要求，符合有关电梯的专业标准GB25194-2010的有关规定。 1.4本公司电梯安装后系统的调试工作必须由本公司指定人员进行，无关人员一律不得擅自进行调试。
第二章安装前的准备工作 电梯安装工地负责人必须向参加安装人员介绍有关电梯井道、机房、仓库、电梯安装材料，堆货场地、施工现场、施工办公室、电话、厕所、电源、灭火器、火警、报警处、医疗站，附近医院等事项。对 安装技术资料应详细研究（如安装立体图、井道图、平面安装图等） 一、用户应提供的条件： 1、杂物电梯的安装与维护应满足TSG T7006-2012的相关条款。 2、如果轿厢和对重之下确有人可以进入的空间存在，井道底部的底 面载荷应大于5000n/㎡，将轿厢和对重缓冲器安装在一直延伸到坚 固地面的实心桩墩上。 3、足够大的杂物梯安装空间。 4、提供三相五线动力电及照明电源至电控箱。 5、井道地面承载不小于5000n/㎡。 6、井道垂直误差不大于正负20毫米。 7、在井道的上方，对应于曳引机的位置，应设置检修口，检修口的 大小应不小于800(宽)㎜×800(高)㎜，以便维修保养时人员出入。8、电梯控制箱安放位置应便于维修和调试，建议安放在顶层层门右 上方墙壁上或框架顶上。
电梯安装施工方案 项目名称 施工地址 合同编号 施工部门 编制人 审核人 批准人 编制日期2012年11月 XXXX电梯有限公司
一、工程概况 二、电梯施工现场平面布置图 三、施工准备 四、施工部署 1）组织管理机构图 2）项目人员配置表 五、电梯安装进度计划表（垂直梯） 六、电梯安装工艺流程图 七、电梯主要安装施工程序及工艺要求 八、安装工程质量监控措施 九、施工现场临时安全用电措施 十、现场文明安全施工措施 十一、事故应急处理的注意事项
电梯安装施工方案 为保证成都市生物制品研究所有限责任公司《分包装技术改造项目》电梯工程项目的顺利进行。保证电梯安装能够如期完成，确保质量、进度、安全要求。结合用户的工期以及各相关单位工程进度需要，依据《电梯制造与安装安全规范》[GB7588--2003]；《电梯工程施工质量验收规范》[GB50310—2002]编写电梯安装施工方案。 一、工程概况 XXXXXXXXXXXXXXX，本工程由X台XX电梯（中国）有限公司生产的载货电梯组成。本工程由XXXXX有限责任公司开发建设，电梯安装由XXXX电梯有限公司工程部负责施工，XXXXX有限公司负责监理工作。 电梯技术参数如下： 电梯自编号： 型号规格： 额定载重量 数量台 层站4/4/4 停层站1、2、3、4 电梯自编号： 型号规格： 额定载重量 数量 1 台 层站4/4/4
停层站1、2、3、4 二、电梯施工现场平面布置图
三、施工准备
1、技术准备 1）XXXXXXXXX限责任公司《XXXX》电梯工程项目电梯技术合同及土建布置图，深入了解施工现场实际情况。 2）结本工程的特点，结合相关规范及垂直电梯安装手册制定电梯安装施工方案并进行交底，做到各级施工管理人员心中有数从各方 面保证施工始终处于有效受控状态。 2、劳动力的准备 1）做好劳动力的培训及技术咨询工作，对所有进场的施工人员进行施工安全、质量意识管理教育。 3、现场准备 1）根据电梯井道和机房布置图测量：井道留孔、埋件、底坑深度、顶层高度、提升高度、层站数、层门形式、井道内净空尺寸、 底坑是否悬空、机房承重设置和吊钩位置等是否同图纸相符， 当土建情况与图纸有较大的偏差时，应要求土建方尽快按图纸 要求进行修改。 2）按照电梯施工的特点进行脚手架的搭设。 4、电梯施工用机具及检验器具的准备 1）对各种施工用机具及检验器具定期检验，保证进场的机具设备性能完好。 2）电梯施工主要机具及检验器具清单
电梯安装工程施工方案 工程名称：高密贵宾首府二期 工程地点：高密市人民大街中段 安装单位：寿光市大友电器有限公司 编制： 审核： 批准：
目录 1 编制依据 (3) 2 工程概况 (3) 3 施工计划 (4) 4 施工准备 (5) 5 施工方法 (7) 6 质量检验 (9) 7 安全管理 (10)
电梯安装工程施工方案 1 编制依据 1.1本工程施工方案中电梯安装尺寸与技术规格设计依据： 1.1.1销售（或招标文件）合同/编号、安装合同/编号； 1.1.2项目建筑施工图，包括： ①机房建筑平面图 ②井道建筑平面图 ③机房和井道的侧视图 1.2本工程施工方案中质量与安全控制的编制依据： 1.2.1《特种设备安全监察条例》 1.2.2 GB 7588《电梯制造与安装安全规范》 1.2.3 TSG T7001《电梯监督检验与定期检验规则-曳引与强制驱动电梯》 1.2.4 GB 10060《电梯安装验收规范》 1.2.5 GB/T10058《电梯技术条件》 1.2.6 GB/T10059《《电梯试验方法》 1.2.7 GB 50310《电梯工程施工质量验收规范》 1.2.8 JGJ46-2005《施工现场临时用电安全技术规范》 1.3 本工程的2台电梯全部由上海华蒂电梯公司制造，施工方案中的电梯施工方法编制依据: 1.3.1 电梯安装施工工艺； 1.3.2 机房布置图、井道布置图； 1.3.3 电梯部件安装图、电气原理图、电气接线图； 1.3.4 电梯安装维护使用说明书； 1.3.5 电梯调试手册； 1.3.6 仪器设备作业指导书； 1.3.7 安全作业指导书； 1.3.8 技术洽商变更记录。 1.4 本工程由寿光市大友电器有限公司安装施工。2 工程概况
电梯安装施工方案 Document number【980KGB-6898YT-769T8CB-246UT-18GG08】
电梯安装施工方案电梯安装施工方案 安装项目名称: 电梯规格型号: 安装施工班组: 安装开工日期: 编制: 审核: 批准: 昆明昆奥电梯有限公司 《电梯施工方案》纲要 一、编制说明及依据二、工程概况 三、工程相关组织及资质四、施工准备 五、安装过程的控制 电梯安装过程的控制六、电梯的检验 七、施工安全质量管理八、相关记录 一、编制说明及依据
为使电梯安装项目工程如期圆满完成，并在施工过程中有统一的施工依据，保证施工活动有条不紊地进行，提高整个施工工地的电梯安装质量、安全生产、文明施工的水平，达到预定的各项质量、安全目标，特制定本电梯安装施工组织设计方案。 本方案的编制依据: 1、电梯设备买卖合同; 2、电梯设备安装合同; 3、国家现行的规范、技术质量标准: 《电梯工程施工质量验收规范》GB50310—2002; 《电梯制造与安装安全规范》GB7588—2003; 《电梯技术条件》GB/T10058—1997; 《建筑施工安全检查标准》JGJ59—99; 《施工现场临时用电安全技术规范》JGJ46—88; 4、《全球工地安全标准》OTIS标准—2003版; 5、《环境、健康与安全手册》XIZI OTIS—2003版; 6、《质量手册》XIZI OTIS—2002版。 二、工程概况 1、工程项目名称: 2、工程项目地址: 3、建设单位: 4、建设单位地址: 联系人/电话:
设备合同号: 电梯安装平面分布及概况:见表 表:电梯安装平面分布及概况 安装位置电梯型号数量库房位置安装工期(天) 完成日期备注 8、本工程项目的特点(施工条件;工期;建设单位配合情况;特殊要求; 交钥匙工程和采用新技术、新工艺、新设备、新材料的质量安全保证措施等): 三、工程相关组织及资质 1、电梯设备制造单位: 资质:1)、特种设备制造许可证A级 证书编号: 2)、特种设备安装改造维修许可证A级 证书编号:) 3)、建筑施工企业电梯安装工程专业承包一级 证书编号: 4)、安全生产许可证 证书编号:[ 2005 ] 010356 (浙江省建设厅) 2、电梯安装单位:
杂 物 电 梯 安 装 工 艺 编制单位：上海其士电梯工程有限公司
目录 一、杂物电梯安装安全守则 (3) 二、杂物电梯安装工艺控制流程 (4) 三、杂物电梯安装工艺细则.................................................5-9
一、杂物电梯安装安全守则 1、必须牢记“安全第一”的生产观念，从思想上保持高度警惕。 2、进入施工现场，必须头戴安全帽，工作时穿上规定的工作服和安全鞋，不可戴手镯 等装饰品。严禁在工作时玩耍、打斗、饮酒。 3、工作区域及周围地区必须保持清洁，任何时间均应防止绊倒，或其它损伤。保持安 全检查的环境。 4、工作现场要有足够的照明，随身照明严禁使用明火或220V电源照明，必须用36V 以下的电源作照明。 5、当使用易燃，易爆及有害液体时，必须要有足够的空气流通，并有保护装置的消防 器材。在现场严禁吸烟和引入火种。如在密封场所也无通风设施，则必须戴上认可的口罩，防止溶液接触到皮肤。切勿将氧气、氯气等混合以免发生爆炸。 6、在使用电动工具时，必须保证有可靠接地，并配有漏电保护器，电动工具不得在潮 湿或水中使用，切不可将电动工具当作其它用途使用。 7、气割设备应放置在妥善地方，并有“禁止吸烟”标示，消防措施和灭火工具。氧气 瓶和乙炔瓶存放距离不得小于7米，且远离火源至少10米。 8、当进行电焊或气割工作时，应提前与业主防火部门取得联系。申请动火证，操作工 必须持有操作证方可动火，动火前必须有监护人并配备灭火器。 9、每天工作结束时，检查是否有工具，无用的物品还没有拾起，看看安排的工作是否 完成。检查开关是否开着。同时应确保防火设备处于良好的状态。 10、每个工地必须备有急救箱。
装配作业指导书全 1 2020年4月19日
2 2020年4月19日 机型 SZ-203 工序号 1 文件编号 页码 第一共十八页 作业项目 焊制冷插座连接线 作业时间 版本号 REV: A 受控号 一：作业内容： 附图： 1、 取一五芯连接排线和五芯插座。 2、 将五芯连接排线分别焊于五芯插座相对应 的位置，具体焊法见附图。 二：工艺要求： 1，线位置不能焊错、焊锡不能假焊虚焊， 焊点要饱满。 NO 物料编号 物料/工具名称 规格 数量 1 五芯连接排线 1 2 五芯插座 1 更改 标记 更改内容 签名 日期 制作 X X X XX-X-XX 校对 核准 焊3 和5 焊4 焊2 焊1 焊A
3 2020年4月19日 机型 SZ-203 工序号 2 文件编号 页码 第二共十八页 作业项目 装配制冷头 作业时间 版本号 REV: A 受控号 一：作业内容： 附图： 1、取一制冷钢头检查有无划伤,划痕，瑕疵等 其它不良,将不良品挑出。再将OK 钢头套上橡胶圈后， 把探头连接件装入制冷钢头内压紧，连接件螺丝孔要对齐钢头螺丝孔。 2、取一制冷片在其正反两面均匀地涂上薄薄一层散热膏， 然后将制冷片有字面朝上平整地放入加工好的制冷钢头内压平， 放入制冷片时要注意方向（连接件槽口对准自己，制冷片线在槽 口在左边与其成90度方向）。 3、检查本工位作业内容、良好则投入下一工位。 二：工艺要求： 1、制冷片要装平，要紧贴钢头面。 2、制冷片方向不能装错。 更改 标记 更改内容 签名 日期 制作 X X X XX-X-XX 校对 核准 NO 物料编号 物料/工具名称 规格 数量 1 制冷钢头 1 2 制冷片 1 3 橡胶圈 1 4 探头连接件 1 凹槽

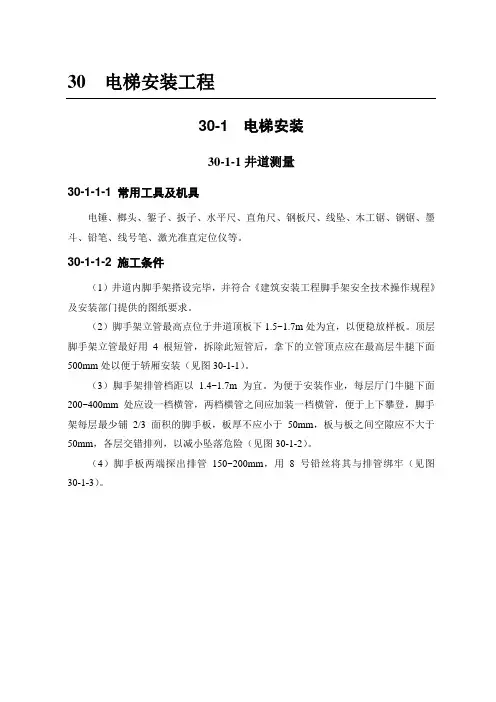

电梯安装施工工艺 流程
搭设样板架→测量井道、确定基准线→样板就位，挂基准线→机房放线→使用激光准直定位仪确定基准线。 1．搭设样板架。 在井道顶板下面1m左右处用膨胀螺栓将角钢支架水平固定于井道壁上，水平度误差不大于3/1000，（见图30-1-5）。样板架宜采用不小于50×50角钢制作，所用材料应经过挑选与调直，锈蚀严重或变形扭曲的角钢不应使用（如图30-1-6）。样板与支架端部应垫实找平，水平度误差不大于3/1000，为防止位移，在井道测量与放线结束后，应将样板与支架点焊。 图30-1-5
图30-1-6 2．测量井道，确定基准线 （1）预放两根厅门口线测量井道，一般两线间距为门口净宽。 （2）根据井道测量法来确定基线时应注意的问题。 ①井道内安装的部件对轿厢运行有无妨碍。同时必须考虑到门上滑道及地坎等与井壁距离，对重与井壁距离，必须保证在轿厢及对重上下运行时其运动部分与井道内静止的部件及建筑结构净距离不小于50mm。 ②确定轿厢轨道线位置时，要根据道架高度要求，考虑安装位置有无问题。道架高度计算方法如下（如图30-1-7）： H＝L－A－B－C 式中 H——道架高（左）； L——轿厢中心至墙面（左）距离； A——轿厢中心至安全钳内表面距离；
B——安全钳与导轨面距离（3~4mm）； C——导轨高度及垫片厚度之和。 图30-1-7 ③对重导轨中心线确定时应考虑对重宽度（包括对重块最突出部分），距墙壁及轿厢应有不小于50mm的间隙。 ④对于贯通门电梯，井道深度≥厅门地坎宽度×2＋厅门地坎与轿厢地坎间隙×2＋轿厢深度，并考虑井壁垂直度是否满足安装要求。 ⑤各层厅门地坎位置确定，应根据厅门线测出每层牛腿与该线距离，做到既要少剔牛腿或墙面，又要做到离墙最远的地坎稳装后，门立柱与墙面间隙小于30mm。 ⑥对于厅门建筑上装有大理石门套以及装饰墙的电梯，确定厅门基准线时，除考虑以上5项外，还应参阅建筑施工图，考虑利于门套及装饰墙的施工。 ⑦对两台或多台并列电梯安装时注意各梯中心距与建筑图是否相符，应根据井道、候梯厅等情况，对所有厅门指示灯、按钮
电梯安装施工计划 关于兖州建筑安装公司方圆分公司工程计划 一、工程概况 一）合约资料 合约名称：兖州建筑安装工公司方圆分公司预计开工日：2012/12/21 施工地点：兖州九州大道西首 主要参数：YK2P800/1.0-9/9/9-CO 5台 工程概况 1、兖州建筑安装公司方圆分公司位于兖州九州大道西首，电梯工程为 5部客梯组成。 2、兖州西奥电梯有限公司将全力以赴，精心策划，并及时提供有关电 梯安装的文件、图纸和技术要求，并派员到场进行品质的把握和工期 的确认。并组织实践经验丰富的施工安全人员和专业组的技术人员， 参加整个安装过程。 3、整个电梯安装工程共有5台电梯工程。施工坏境较为紧张，施工现 场土建、装修等不同工种的施工队伍较多，施工组织安排比较紧凑。 在对电梯安装、调试等各环节技术工人的调度和组织安排上须环环相 扣，紧密连结，施工过程中、督导、监控和协调的压力较大。须协调 各方，确保各工序相互链接。 二、作业人员选定（人员组织）： 工地现场负责人：（负责整个工程一切事务）
品管（技术）担当：（负责安装过程的督查及技术指导） 安全担当：（负责工程中各项安全注意事项） 安装组长：（负责安装及人员现场安排） 安装组员：（按规范认真做好安装各项工作） 三、施工计划 一）安装部分（2010.12.21－2011.03.02)完成《电梯安装检查记录表》的各项要求 1、前期准备（2010.12.21－2010.12.23） 2、安装实施（2010.12.23—2011.03.02） 二）调试部分（2011.03.02—2011.03.05） 1、安装质量品检及整改 2、低速调试部分（2011.03.02—2011.03.03） 3、高速调试部分（2011.03.03—2011.03.05）（完成《电梯调整报告书》） 三） 1、兖州西奥电梯有限公司工程部质检组对电梯的机械和电气进行全面 验收。验收严格按照公司的标准《电梯安装验收施工记录》进行检验。 2、由政府主管部门对电梯所有部件及电气回路进行检查测试，符合国 际GB7588-95、GB10060-93标准。然后认真填写《电梯验收交车单》 等相关的各类归档文件、办理设备移交手续。 四）验收（2011.03.06）（签认《电梯验收交车单》） 整个工程计划（2010.12.21）开工，（2011.03.05）完成电梯安装调试，在（2011.03.06）交车。 具体施工计划需在土建及各方的配合下完成，电梯具体施工计划及项目的 安装施工进度安排见附表格。现场实际施工情况如有调整或变更，将及时 与业主取得联系。 四、进场前准备 电源的提供，总功率每台须满足11KW,三相五线至机房相应位置。临时施工可使用临时电源接线。 五、作业注意点 1、安装作业时，应注意安全，遵守大楼的各项规定。 2、电梯安装过程中应认真检查电梯各部件，如有损害的应通知业主更换保证电梯能正常使用。 3、《业主负责相关工程》须提醒业主确实完成（按合同附件） 六、施工技术质量保证 1、技术担当对整个工程的施工质量进行监督、管理。
电梯安装施工方案安全管理 编 号15112524 工程名称：有限公司 工程地点： _____ 工业园B3区2号 施工单位：****电梯科技有限公司 编制单位：****电梯科技有限公司 编制：编制日期：年月审核：审核日期：年月批准：批准日期：年月
11 12 13 1 编制依据 ……………………… 电梯安装尺寸的设计依据 … 电梯技术规格的设计依据 … 电梯安装质量与安全遵循的依据 电梯安装依据的工艺文件 … 1.2 1.3 1.4 2 工程简况 ................. 2.1工程基本情况 ............. 2.2电梯主要参数 ............. 2.3工程特殊情况说明 …… 3 施工安排 ................. 3.1 工程管理的组织机构 … 3.2 工程目标 ………………… 3.3 施工协调管理的方法与措施 4 施工准备 ………………… 施工准备工作流程 …… 前期准备 ………………… 技术准备 ………………… 设备、材料准备 ……… 人员准备 ………………… 施工机具准备 ………… 施工进度计划 ………… 4.1 4.2 4.3 4.4 4. 5 4. 6 4. 7 5 施工方法 ............................ 5.1 安装工序 ........................ 5.2 不同电梯采用的不同方法 ......... 5.3各分项工程采用施工方法 ............. 5.4执行的工艺文件 ..................... 5.5特殊项目的专项施工方案 ............. 5.6作业条件 ........................... 5.7成品保护 ........................... 6检验 ................................ 6.1分项工程检验 ....................... 6.2检验的组织形式 ..................... 6.3检验的标准与方法 ................... 7安全管理 ............................ 7.1安全施工 ........................... 7.2安全协议 ........................... 7.3文明施工 ........................... 8 施工进度计划表及施工流程图 （ 附表） 8 10 10 10 11 11 11 11 11 11 12
雨季电梯安装施工方案及注意事项 鉴于北方天气冬季寒冷干燥的特点，为了保证电梯安装过程中的施工人员人身安全 和设备安全，特制定此施工方案及注意事项，除按照各工种的安全操作规程严格执行外，现场施工人员必须特别注意以下几点： 1. 冬季电梯安装施工 1.1井道作业前，认真检查脚手架是否紧固，脚手架是否放置牢靠，工具必须在工具袋里放好，不准放在其它地方。安全带正确使用好，已系在牢固的结构上；不准穿硬底鞋，并接受安全人员的正确指导。 1.2工作中注意周围人员及自身安全，防止工具脱落飞溅。 1.3 两人以上一起工作要注意配合，工件放置整齐、平稳。 1.4清除铁屑时必须使用工具，禁止手拉嘴吹。 1.5用火操作时除手续齐全外，工作前必须穿戴好防护用品，操作时所有人员必须扣紧衣领扎紧袖口，戴好防护帽、眼镜。接受安全员检查后方可开始工作。 1.6用火作业必须有专人执灭火器看火，用火前每层厅门口、底坑确保干净无易燃物，并所有门口防护栏在正确位置。 1.7用火作业完毕后，检查焊接工作情况如无异常状况，切断电源、灭绝火种。 2. 雨季电梯安装施工 除上述安全特别事项照常遵守外，还应特别注意做好以下几点： 2.1进井道作业，应特别注意防滑倒。 2.2.使用手持式电动工具前，必须认真检查是否安全，有无漏电，静电，绝缘情况是否良 好。 2.3工作中所拆除电线要及时处理好，带电的线头必须用绝缘带包好。 2.4 电焊用火操作前检查焊机电源线引出线是否良好、有无漏电，各接地点是否连 接正确严禁利用脚手架接地，若线路横越车行道时应架空或加安全护盖。焊机二次线路及外壳必须接地良好，电焊钳把绝缘良好，焊接回路线接头不宜超过三个。 2.5雨天不准露天进行电焊操作，在潮湿地带工作时应站在铺有绝缘物品的地方并穿好绝

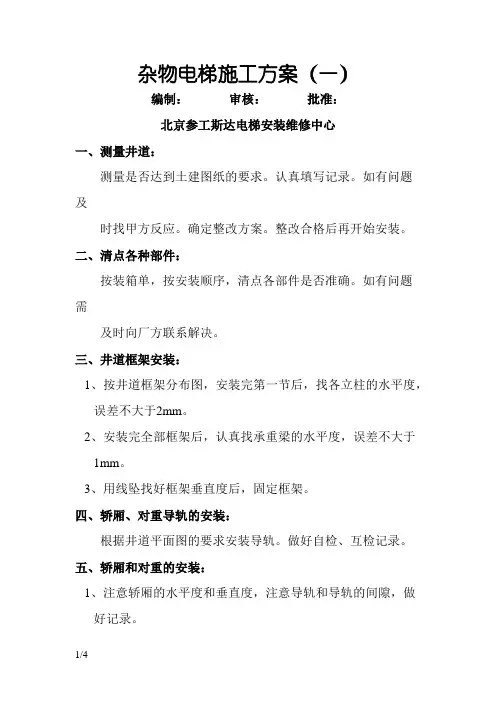

杂物电梯施工方案 编制：审核：批准：北京参工斯达电梯安装维修中心
