粘纸箱用的胶水是什么配方组成的？
悬赏分：0|解决时间：2010-1-5 22:55 |提问者：veryboy1981
纸板成型后，要把两边粘在一起才能成型，以前是用打钉的，现在客人要用胶水粘的，不知道胶水的配方是什么。
最佳答案
一)一元胶粘剂配方1(皮鞋用室温硫化胶粘剂) 氯丁橡胶(LDJ-240) 80 防老剂
D 2 氯丁橡胶(LDJ-121) 20 RX-80树脂10 氧化锌
5 甲苯～250 氧化镁4 醋酸乙酯～100 固形物约21％
胶浆浓度视季节应作适当调节，冬天为胶料：溶剂=1；3.5，夏天为1：4。若使用以下二组混合溶剂，毒性较低：
(1)醋酸乙酯：环己烷：120号汽油：50：20：30(质量)。(2)醋酸乙酯：丙酮：120号汽油=35：20：45(质量)。使用前添加固化剂JQ—1
10％(质量)或7900固化剂2％，但海绵凉、拖鞋由于本身强度较低，所要求的粘合强度也相应低些，所以固化剂用量要少些，一般2％-5％、有时可低至1％。配方2(皮鞋用室温硫化胶粘剂) 氯丁橡胶(A-90) 100 防老剂D 1 氧化锌 5 210酚醛树脂15 氧化镁 4 甲苯252 固形物含量24.85％
醋酸乙酯126
JQ-1添加10％，底材为硫化橡胶，不同的鞋帮的粘合强度如下：猪皮4.47kN ／m，国产牛皮2.12kN／m，进口中皮3.48kN／m，合成革1.22kN／m。
配方3(皮鞋用室温硫化胶粘剂) 氯丁橡胶(A-90) 40 防老剂D 2 氯丁橡胶(LDJ-240) 40 甲苯333 氯丁橡胶(LDJ-241) 20
醋酸乙酯111 氧化锌5 氧化镁 4 固形物含量20％
添加10％JQ—1，不同材料的粘合强度如下：普通硫化胶底与不同的鞋帮——猪皮4.97kN／m，国产牛皮2.98kN／m，进口牛皮3.3kN／m，合成革1.23kN ／m。
耐油胶底与不同的鞋帮——猪皮4.43kN／m，进口牛皮2.56kN／m，合成革1.38kN／m。配方4(皮鞋用室温硫化胶粘剂) 氯丁橡胶(A-90)
100 防老剂D 1 氧化锌5 210酚醛树脂10 氧化镁4 甲苯268.4 醋酸乙酯122 固形物含量23.8％
添加10％JQ-1，普通硫化橡胶底与不同的鞋帮粘合强度如下：猪皮3.47kN／m，国产牛皮1.36kN／m，进口牛皮2.4kN／m，合成革1.59kN／m。
配方5(皮鞋用室温硫化胶粘剂) 氯丁橡胶(LDJ-241) 100 氧化锌 5 氧化镁 6
防老剂D 2 210酚醛树脂10-15 溶剂461-504
固形物含量20.8％～23.8％胶料：溶剂=1：3.75(冬季)和1：4(夏季)，固化剂(JQ-1)添加量10％。
粘合强度：帆布与帆布8.47kN／m，牛皮与胶底4.63kN／m，猪皮与胶底5.25kN ／m。配方6(耐变色的氯丁橡胶胶粘剂) 氧丁橡胶(A-90)
100 氧化锌5 氧化镁4 防老剂1010 5 环氧树脂(828) 15 钛白粉30 甲苯
至粘度为7000cps 固形物含量20％—25％
粘合强度(帆布／天然硫化胶)：单液型5.88kN／m，双液型(加固化剂Desmodur RF)7.64kN／m；耐变色性：70℃＆#215;60d出现变色。
配方7(鞋用冷粘胶粘剂) 氯丁橡胶(LDJ-244) 100 氧化锌 6 防老剂D 2 沉淀法白炭黑8 萜烯树脂 5 氧化镁8 2402树脂100
三乙醇胺1.5 水 1.5 混合溶剂①500-600 固形物含量19％-22％
①甲苯：120号汽油：醋酸乙酯=3：4.5：2.5。硫化胶与皮革粘合强度：24h后为7.8kN／m，48h后为8.6kN／m，72h后为8.2kN／m。
配方8(化学鞋底胶粘剂) 氯丁橡胶(LDJ-240) 100 氧化锌 5 氧化镁 4 防老剂
D 2 白炭黑(VN$3) 14 萜烯树脂5 混合溶剂①780
固形物含量14.3％①甲苯：汽油：醋酸乙酯=25：1；0.5。
粘合强度(加8％固化剂JQ-1)：胶底与EVA微孔底——撕EVA微孔底，胶底与胶底5.58kN／m，胶底与猪革4.6kN／m，胶底与尼龙绸3.8kN／m，胶底与粗纺呢4.1kN／m，胶底与合成革——撕革。
(二)二元胶粘剂(CR／MMA接枝胶粘剂) 配方氯丁橡胶(A-90) 100 甲基丙烯酸甲酯(聚合率40％) 100 过氧化苯甲酰0.5 对苯二酚
1 粘接型树脂①0-20 甲苯1100(+500) 甲乙酮1100 固形物含量约7％使用时加JQ-1或RF 3％-5％①如萜烯酚醛树脂。
粘合强度：PVC人造革／氯丁硫化胶5.5kN／m(人造革破坏)，PVC人造革／PVC人造革>1.2kN／m，PVC人造革／EVA+PE微孔材料>1.2kN／m.PVC人造革／硫化天然橡胶>1.6kN／m，PVC人造革／SBS>1.6kN／m，PU革／PU 革>2kN／m。
(三)三元胶粘剂(CR／MMA／SBS接枝胶粘剂)
一元氯丁橡胶浆和二元接枝胶浆(CR／MMA)粘SBS不够理想，采用三元接枝胶浆(CR／MMA／SBS)可明显提高粘合强度。配方1 氯丁橡胶(A-90) 100
SBS 20-50 MMA 50-100 过氧化苯甲酰0.5-1.0 甲苯670 固形物含量20.2％-27.2％配方2 氯丁橡胶(A-90) 100
SBS 15 MMA 70 过氧化苯甲酰1 对苯二酚1.2 萜烯树脂20 抗氧剂1010 1 甲苯600 固形物含量25，8％

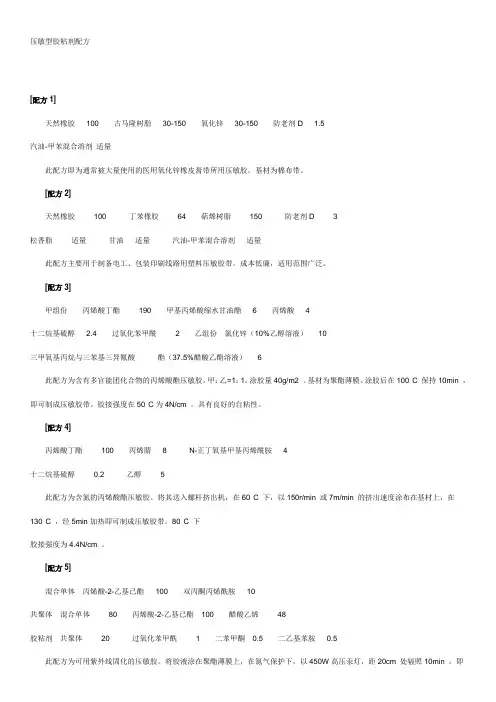

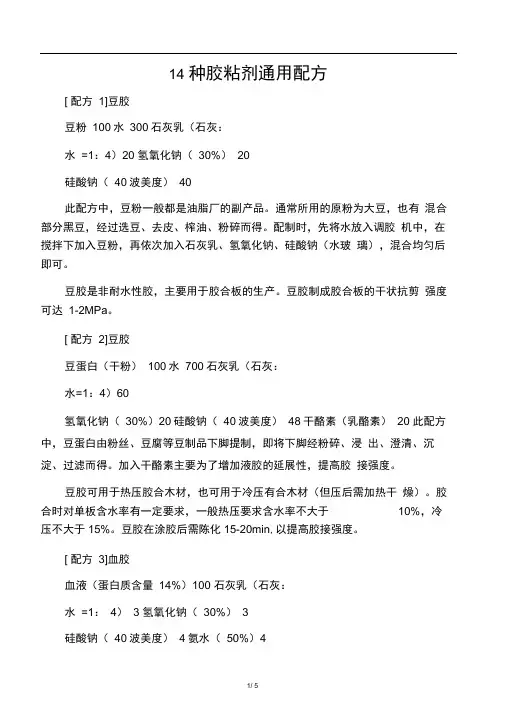

新型氯丁橡胶胶粘剂配方
新型氯丁橡胶胶粘剂配方
氯丁橡胶胶粘剂简称氯丁胶粘剂，其用量约占合成橡胶胶粘剂总量的70％以上，也是橡胶胶粘剂中最重要的一种。
氯丁胶粘剂的基料为氯丁橡胶，它具有内聚力、中等极性和结晶性点。这些特性使胶粘剂具有较强的粘接力，如若配上促进剂、防老剂、增粘剂、交联剂等助剂，就可制成有特殊性能的氯丁胶粘剂。本剂中加入酚醛树脂改性后，其粘接力更强，用途更广泛。
1．特点与用途
本剂因含有极性基团，故粘接力强，胶膜韧性、弹性及挠曲性能优良。具有优良的耐油性、耐化学品、耐候、抗老化等。主要用于橡胶、皮革、织物及其与金属之间的粘接。
2．原材料
(1)氯丁橡胶
