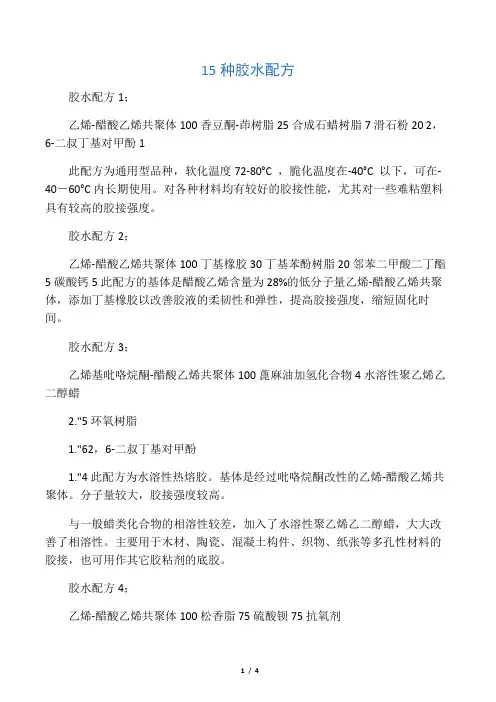

15 种胶水配方
胶水配方1；
乙烯-醋酸乙烯共聚体100香豆酮-茚树脂25合成石蜡树脂7滑石粉20 2，6-二叔丁基对甲酚1
此配方为通用型品种，软化温度72-80°C ，脆化温度在-40 °C 以下，可在- 40- 60°内长期使用。对各种材料均有较好的胶接性能，尤其对一些难粘塑料具有较高的胶接强度。
胶水配方2；
乙烯-醋酸乙烯共聚体100丁基橡胶30丁基苯酚树脂20邻苯二甲酸二丁酯5碳酸钙 5 此配方的基体是醋酸乙烯含量为28%的低分子量乙烯-醋酸乙烯共聚体，添加丁基橡胶以改善胶液的柔韧性和弹性，提高胶接强度，缩短固化时间。
胶水配方3；
乙烯基吡咯烷酮-醋酸乙烯共聚体100蓖麻油加氢化合物4水溶性聚乙烯乙二醇蜡
2."5 环氧树脂
1. "62，6-二叔丁基对甲酚
1."4 此配方为水溶性热熔胶。基体是经过吡咯烷酮改性的乙烯-醋酸乙烯共聚体。分子量较大，胶接强度较高。
与一般蜡类化合物的相溶性较差，加入了水溶性聚乙烯乙二醇蜡，大大改善了相溶性。主要用于木材、陶瓷、混凝土构件、织物、纸张等多孔性材料的胶接，也可用作其它胶粘剂的底胶。
胶水配方4；
乙烯-醋酸乙烯共聚体100 松香脂75 硫酸钡75 抗氧剂
1."25 此配方中基体是熔融指数为
24、"醋酸乙烯含量为32%的乙烯-醋酸乙烯共聚体。主要用于木材工业中的
人造板的封边加工。
胶水配方5：
乙烯-醋酸乙烯共聚体100石蜡20聚合松香（软化点＞120°）30 N-苯基-B - 萘胺 1 此配方中基体醋酸乙烯含量大于28%。可在230°C 左右熔融施工涂布，
主要用于拼接单板木材，也可用于浸渍玻璃纤维。
胶水配方6:
乙烯-醋酸乙烯共聚体70丁基橡胶30抗氧剂
0."25此配方为低熔融粘度热熔胶，在200 °时的熔融粘度为40Pa.s伸长率为30%。具有优良的涂布性和粘弹性。
胶水配方7:
乙烯-醋酸乙烯-丙烯酸酯共聚体50乙烯-氯乙烯共聚体50聚乙烯粉末100
氢氧化铝300 此配方主要用于地毯衬背胶接。涂布量350g/m
2。"粘贴强度达
5.5N/cm，具有优良的耐热性和阻燃性。
胶水配方8:
聚酰胺树脂89磷酸三苯酯9石蜡2此配方为聚酰胺热熔胶通用型品种。采用中软化点聚酰胺树脂作为基体，能在140-160°C 内长期使用，加热熔融状态下的涂布性良好，粘度较小，固化速度快。如需进一步提高胶液流动性，还可增加石蜡的用量。主要用于木材、陶瓷、纸张、织物、黄铜、铝合金、胶木及各种塑料的胶接。
胶水配方9:
低软化点聚酰胺树脂
67."31 超低软化点聚酰胺树脂
3."85 聚乙烯
3. "85 邻苯二甲酸二丁酯
9."65 双酚A 型环氧树脂
1."92 松香树脂
13."42此配方为耐寒型热熔胶。采用低软化点(105-115°和超低软化点 (43°)的聚酰胺树脂为基体。具有良好的低温挠曲性和柔韧性，对于聚乙烯、聚丙烯等难粘塑料具有良好的胶接性能。
胶水配方10：
聚酰胺树脂100聚合松香30石蜡20 N-苯基-B -萘胺1 N-乙基甲基苯磺酰胺10此配方中，基体软化点为170-180 C。主要用于熔融浸涂玻璃纤维制成热熔胶粘线，在木材加工中用于单板拼接，也可用于其它一些多孔材料及塑料的胶接。
胶水配方11
尼龙共聚体粉末100 聚丙烯酸钠50 草酸
0."05 水120此配方是糊状热熔胶。
一般常见的热熔胶都是以膜状、粉状、条状等形式出现，存在着使用不便、粉末飞扬、用量调节困难等缺点。糊状热熔胶弥补了这些不足，而且胶接强度基本没有下降。又具有水不溶性。如用于胶接棉织物，150°C 下涂布，5s 后胶接强度即可达到
9."3N/cm。
胶水配方12：
聚酯树脂100齐聚苯乙烯树脂35二甲苯树脂20滑石粉122，6-二叔丁基对甲酚
1."5 此配方为聚酯型热熔胶。由于加入齐聚苯乙烯树脂，降低了基体的熔融粘度，具有较好的施工性能。基体采用中软化点对苯二甲酸二甲酯、间苯二甲酸、癸二酸、1，4丁二醇缩聚反应而得的聚酯树脂，软化点约为120°C 。此配方胶接
强度较高，对木材、皮革、织物、纸板、塑料等均有良好的胶接效果，尤其对柔韧性的板材更能显示它的优点。用于金属胶接，能获得良好的初粘性和胶接性能。胶水配方13：
聚酯树脂100石油树脂20 油溶性酚醛树脂20 滑石粉10二苯基辛基亚磷酸
酯 1 此配方的基体是采用六氢化间苯二甲酸、对苯二甲酸、间苯二甲酸、1，4- 丁二醇缩聚反应而得的高粘性聚酯树脂。石油树脂为C4-C5和C9馏份的共聚体，具有良好的相溶性。使用温度范围-40－200°C。
胶水配方14
聚已二酸乙二醇酯（M=2000）1（mol）1，4-丁二醇2（mol）二苯基甲烷二异氰酸酯（MDI）3（mol）此配方为聚氨酯型热熔胶。软化点为130°C。
主要用于织物胶接。胶膜抗张强度30MPa伸长率600%。胶接织物剥离强度250-350N/cm。耐热水性、耐湿热老化性优良。
胶水配方15：
甲组份聚丙二醇128甲苯二异氰酸酯62 乙组份环氧树脂357双氰胺6此配
方为反应性聚氨酯型热熔胶。胶液配比为甲：
乙=1：2，为含有环氧侧链的热塑性聚氨酯。将甲乙两个组份在80°C 反应1h 即可制得。施工时，在125 °把胶液熔融涂布在胶接表面，迭合后在160 ° 固化30min。胶接强度
22."5MPa
