来源于：注塑塑胶网https://www.doczj.com/doc/0211585407.html,
胶粘剂（熟胶）的配方及制作工艺
黏合剂的好坏与淀粉质量和用量关系很大
淀粉的细度、蛋白质及脂肪的含量均影响其性能。如果淀粉中蛋白质及脂肪含量过高，细度低于98目（100目筛过滤），即使制作时氧化程度很高，出料时黏度也只有二十几秒（涂-4杯黏度计测量）。但存放5-7天左右会自然变稠，失去流动性，呈胶冻状。使用时泡沫也大，直接影响粘合质量，而使用合格的淀粉，只要氧化及糊化程度适当，制成的黏合剂成品黏度40±10秒，贮存期内黏度不会有太大的变化，只是颜色发深，但黏度基本不变。
淀粉的用量根据粘合的对象具体要求而改变，如：
1、单面瓦楞纸板用粘合剂覆面，对粘合剂要求较低，淀粉用量：150-170kg/吨水。
2、高强瓦楞纸两面施胶，对粘合剂要求较高，淀粉用量170-200kg/吨水。
3、普通瓦楞纸及草浆瓦楞纸两面施胶及纸板与纸板复合，对粘合剂要求比较高，淀粉用量180-300kg/吨水。
4、自动贴面机及纸管用胶，对粘合剂有特殊要求，除干燥快以外，还要求粘合好，强度高，淀粉用量：200-350kg/吨水。
下面具体介绍一胶粘剂（熟胶）使用的原料和配方：
糊化剂：
工业烧碱（NaOH）有结晶状、棒状、片状和喊30%NaOH的水溶液，只要纯度合格，任何状态的烧碱都可以使用，烧碱用量以加入氧化淀粉中搅拌20分钟淀粉液为半透明糊状为止，烧碱量过大，胶液流动性大，透明性好，贮存时间长，但瓦楞楞峰施胶中的含碱量也会随之增大，制成的瓦楞纸箱容易反黄，造成瓦楞纸箱表面油墨变色；烧碱量小，加入20
分钟后，一直为白色或乳白色糊状，不透明也不粘，应酌情再加一部分烧碱溶液，使其成为半透明胶液，用碱量小粘合剂糊化不好，粘结力差，易变稠。烧碱的用量从实际观察，一般约为淀粉的12%较为合适。
氧化剂：
淀粉粘合剂中，常用的氧化剂有双氧水、次氯酸钠、高锰酸钾等。高锰酸钾作氧化剂，用量容易掌握，制成的淀粉粘合剂成品质量也稳定，但制成的淀粉粘合剂颜色为深咖啡色或棕黑色。次氯酸钠与双氧水作氧化剂制出的淀粉粘合剂色泽淡黄，但次氯酸钠制淀粉粘合剂在使用过程中质量不稳定，分解出氯气，使操作人员感到眼部不适；双氧水制成的淀粉粘合剂在使用中往往产生大量的泡沫，需投放消泡剂。另外，次氯酸钠在阳光照射或高温下
容易分解，降低其次氯含量，在应用中要随时掌握它的确切含量而适度加大用量。从使用中分析，使用双氧水做氧化剂，质量稳定，用量小，成本低，反应快是用作氧化剂的理想材料。
在制作冷制高强快干淀粉粘合剂时，氧化反应起关键作用，氧化适当（加烧碱后20-40分钟黏度为60-80秒），淀粉溶解性能提高，成膜能力好，粘结力强；如氧化不够，大分子降解少，其性质与淀粉性质相同，加烧碱后，很长时间都不变稀，甚至出现搅不动现象（加烧碱反应40分钟以上，黏度高于100秒），这样需加氧化剂进行二次氧化，如氧化过度，淀粉环型结构开链，黏度过低，甚至失去粘接能力（加烧碱后反应20分钟黏度低于40秒）。所以要特别注意氧化剂含量、配比的使用。
氧化过程中温度也起一定作用，温度越高，氧化越快，夏天一般氧化反应10-15分钟，春秋天氧化15-20分钟，冬天氧化反应30分钟左右，氧化反应时间延长，氧化完全，产品质量稳定，但时间过长会影响生产周期。
氧化剂的具体用量随淀粉变化而改变，淀粉用量小，氧化剂用量也小，次氯酸钠含量（10%）用量约为淀粉的28%，双氧水含量（27.5%）约为淀粉的 4%，高锰酸钾用量约为淀粉的2%。判断氧化是否适当的方法为；加入烧碱后搅拌20-40分钟，测其黏度为60秒左右（夏天）为好。这样成品存放2小时左右，黏度为50秒左右，，一天后稳定在40±10秒。另外，冬天气温低，氧化剂用量应适当增加，夏天气温高，反应快，用量适当减少。
强固催化剂（简称干燥剂）：
冷制高强快干系列淀粉粘合剂区别于其它粘合剂的主要因素就是在于选用了“强固催
化剂”。强固催化剂是由几种盐类及有机无机化合物聚合反应而成，在粘合剂生产过程中，只要用时用量适宜，不仅加快反应速度，而且施胶后通过聚合物与空气中的氧发生化学反应，很快絮凝结晶，又加快了粘合剂结膜速度，缩短了纸箱干燥时间，提高了纸板强度。所以本粘合剂粘合速度（初粘、全粘、破坏纤维）均比同类淀粉胶提高几倍以上。且纸板硬度高，挺度好，强固催化剂用量在粘合剂中每吨水用量低于5kg起不到应有作用，每吨水用量高于15kg，粘合剂结膜过快，易产生纸板脱胶现象。所以要严格控制投放比例。正常用量标准为6-12kg/ 吨水。
交联剂：
粘合剂糊化后加入硼砂或硼酸，它可以使短链的氧化淀粉以其羟基与硼原子形成络合物，通过这些不规则的交联，形成网状结构，具有交联增粘作用，有利于提高初粘力和加快干燥速度，另外还起到防腐防渗与终止反应作用，但用量并不是越多越好，过多会使粘合剂流动性变差呈胶冻状，难以上胶，胶质发脆。过少络合不够，粘结力差，引起瓦楞纸板脱胶及跑楞现象。
氧化后的淀粉糊加碱后搅拌20-40分钟，如黏度为60秒左右，则可进一步加硼砂溶液，如黏度过高超过100秒，可加氧化剂进行二次氧化，稳定后黏度为 50秒（一般2-3个小时），再加硼砂溶液，如低于100秒，可稳定2小时后酌情加水调稀至60秒左右加硼砂溶液。
硼砂有效硼含量11.32%，硼酸的有效硼含量17.48%，应用中，硼酸的用量可比硼砂减少近1/3，硼砂用量一般为淀粉的3-3.5%，硼酸用量一般为淀粉的2-3%。
消泡剂：
在生产及使用过程中由于淀粉质量及反应不适当，会产生许多泡沫，影响胶水机正常施胶，特别是用双氧水作氧化剂，更易产生泡沫，这样需加适量的消泡剂消泡。消泡剂可选用硅油或磷酸三丁脂、正莘醇等。用次氯酸钠或高锰酸钾作氧化剂，磷酸三丁脂用量为胶量的0.01-0.03%，用双氧水作氧化剂磷酸三丁脂用量为胶量的0.03-0.05%。
特别注意的是消泡剂用量不宜过多，过量会使粘合剂表面张力降低，失去粘性，粘合强度达不到要求，在生产中，如胶水机上泡沫过多，最好停机往胶水槽里加少许消泡剂搅拌均匀，开机试用，如泡沫还多，再加少许，直至能正常运转，但有一点，千万不要往上边胶辊中加消泡剂，以免出现甩胶现象。土法观察消泡剂是否适当可将淀粉胶装一透明度高的玻璃瓶中，使劲摇动约2分钟，立即停止，观察瓶中胶液上面泡沫，如20-30秒内胶液上面大的泡沫消失，即说明消泡剂用量可以，可上胶使用；如20-30秒内，胶液中小泡也消失，则说明用量稍大，可适当降低。
来源于：注塑塑胶网https://www.doczj.com/doc/0211585407.html, 胶粘剂（熟胶）的配方及制作工艺 黏合剂的好坏与淀粉质量和用量关系很大 淀粉的细度、蛋白质及脂肪的含量均影响其性能。如果淀粉中蛋白质及脂肪含量过高，细度低于98目（100目筛过滤），即使制作时氧化程度很高，出料时黏度也只有二十几秒（涂-4杯黏度计测量）。但存放5-7天左右会自然变稠，失去流动性，呈胶冻状。使用时泡沫也大，直接影响粘合质量，而使用合格的淀粉，只要氧化及糊化程度适当，制成的黏合剂成品黏度40±10秒，贮存期内黏度不会有太大的变化，只是颜色发深，但黏度基本不变。 淀粉的用量根据粘合的对象具体要求而改变，如： 1、单面瓦楞纸板用粘合剂覆面，对粘合剂要求较低，淀粉用量：150-170kg/吨水。 2、高强瓦楞纸两面施胶，对粘合剂要求较高，淀粉用量170-200kg/吨水。 3、普通瓦楞纸及草浆瓦楞纸两面施胶及纸板与纸板复合，对粘合剂要求比较高，淀粉用量180-300kg/吨水。 4、自动贴面机及纸管用胶，对粘合剂有特殊要求，除干燥快以外，还要求粘合好，强度高，淀粉用量：200-350kg/吨水。 下面具体介绍一胶粘剂（熟胶）使用的原料和配方： 糊化剂： 工业烧碱（NaOH）有结晶状、棒状、片状和喊30%NaOH的水溶液，只要纯度合格，任何状态的烧碱都可以使用，烧碱用量以加入氧化淀粉中搅拌20分钟淀粉液为半透明糊状为止，烧碱量过大，胶液流动性大，透明性好，贮存时间长，但瓦楞楞峰施胶中的含碱量也会随之增大，制成的瓦楞纸箱容易反黄，造成瓦楞纸箱表面油墨变色；烧碱量小，加入20 分钟后，一直为白色或乳白色糊状，不透明也不粘，应酌情再加一部分烧碱溶液，使其成为半透明胶液，用碱量小粘合剂糊化不好，粘结力差，易变稠。烧碱的用量从实际观察，一般约为淀粉的12%较为合适。 氧化剂： 淀粉粘合剂中，常用的氧化剂有双氧水、次氯酸钠、高锰酸钾等。高锰酸钾作氧化剂，用量容易掌握，制成的淀粉粘合剂成品质量也稳定，但制成的淀粉粘合剂颜色为深咖啡色或棕黑色。次氯酸钠与双氧水作氧化剂制出的淀粉粘合剂色泽淡黄，但次氯酸钠制淀粉粘合剂在使用过程中质量不稳定，分解出氯气，使操作人员感到眼部不适；双氧水制成的淀粉粘合剂在使用中往往产生大量的泡沫，需投放消泡剂。另外，次氯酸钠在阳光照射或高温下
丙烯酸酯乳液胶黏剂配方组成，生产工艺及应用导读：本文详细介绍了丙烯酸酯乳液胶黏剂的分类，组成，配方等等，需要注意的是，本文中所列出配方表数据经过修改，如需要更详细的内容，请与我们的技术工程师联系。 1. 背景 丙烯酸乳液型胶粘剂是我国20世纪80年代以来发展最快的一种聚合物乳液胶粘剂，它一般是由丙烯酸酯类和甲基丙烯酸酯类共聚或加入醋酸乙烯酯等其它单体共聚而成。该胶粘剂耐候性、耐水性、耐老化性能特别好，并目具有优良的抗氧化性和很大的断裂仲长率，广泛用于包装、涂料、建筑、纺织以及皮革等行业。 随着人们对环境保护的愈发重视，环境友好型产品越来越受到普遍的关注，乳液型胶粘剂因具有无毒无害、无环境污染、不易燃易爆、生产成本低、使用方便等优点而逐渐成为未来胶粘剂的发展趋势。 禾川化学是一家专业从事精细化学品以及高分子分析、研发的公司，具有丰富的分析研发经验，经过多年的技术积累，可以运用尖端的科学仪器、完善的标准图谱库、强大原材料库，彻底解决众多化工企业生产研发过程中遇到的难题，利用其八大服务优势，最终实现企业产品性能改进及新产品研发。 样品分析检测流程：样品确认—物理表征前处理—大型仪器分析—工程师解谱—分析结果验证—后续技术服务。有任何配方技术难题，可即刻联系禾川化学技术团队，我们将为企业提供一站式配方技术解决方案！ 2. 丙烯酸乳液胶黏剂 聚丙烯酸酯是一类具有多种性能的、用途广泛的聚合物，其乳液一般是以丙烯酸甲酯、丙烯酸乙酯或丙烯酸丁酯为主要单体，与甲基丙烯酸酯单体、苯乙烯、丙烯腈等共聚形成乳液。对聚合物的结构或聚合方法加以改进，可使得改性后的丙烯酸酯胶黏剂性能更加优异。 2.1有机硅改性 有机硅树脂具有优异的耐高低温性能和耐水性能，利用有机硅对聚丙烯酸酯类乳液胶粘剂改性成为近年来研究的热点。有机功能烷氧基硅烷作为粘合促进剂和交联剂，广泛用于胶粘剂、密封胶和涂料等领域。有专家研究了一种专用于水
单组分聚氨酯胶粘剂配方和合成机理 1.湿固化机理： 湿固化型聚氨酯胶粘剂中含有活泼的NCO基团，当暴露于空气中时能与空气中的微量水分子发生反应；粘接时，它能与基材表面吸附的水以及表面存在羟基大呢感活性氢基团发生化学反应，生成脲键结构。因此湿固化型聚氨酯胶粘剂固化后的胶层组成是聚氨酯胶粘剂—聚脲结构。 2.软木用聚氨酯胶: 将以NCO为端基的聚氨酯胶粘剂应用于软木碎屑的粘接，由林产化工厂于软木碎屑中加入胶粘剂，混合均匀，加热压制成型，制成软木板材、片材等制品，用作保温、隔音等材料，其特点是耐水、防腐蚀。该胶粘剂是聚氨酯湿固化胶粘剂和密封剂的基础粘料，若对配方稍加调整，亦即加入一定比例的三官团的聚氧化丙烯三醇(如N-330)，制成的NCO端基的预聚体胶粘剂即可作为下列材料的粘料(基料)： (1)聚氨酯浇注型橡胶的基料； (2)建筑用聚氨酯防水材料的粘料； (3)田径运动场地用聚氨酯橡胶跑道(塑胶跑道)胶面层的粘料； (4)聚氨酯密封胶粘剂的粘料。 该胶粘剂还可用于聚氨酯泡沫塑料、聚苯乙烯泡沫等的粘接，使用方便，无公害，受到用户欢迎。 3.配方 3.1配方1： 聚氧化丙烯多元醇(M=3000) 51份 MDI 26份 TDI(80/20) 8.7份 1，4-丁二醇 4.1份 将上述四组分原料混合，在80℃反应3h后，降温，用10份二甲苯稀释，制得NCO含量约7.3％的预聚体。该预聚体可作为弹性基材的胶粘剂。具有耐水、柔韧性好、强度高等优点。胶膜的拉伸强度可达43.1MPa，伸长率360%，在80℃热水中浸泡7天后仍能保持较好的强度。 3.2配方2： 聚氧化丙烯三醇(M=6000) 400份 聚氧化丙烯二醇(4／=2000) 1000份 MDI 315份 氢化萜烯酚醛树脂 180份 按以上配方原料制成预聚体，再加人气相法二氧化硅、滑石粉等填料以及增塑剂、叔胺和有机锡类催化剂，制成含填料的预聚体。 按HDI缩二脲1610份、r-巯丙基三甲氧基硅烷40份、二甲基硅烷427份、二甲基哌嗪1.3份制成硅烷化合物。 单组分聚氨酯胶粘剂按预聚体：硅烷化合物：萜烯增粘剂=271：6：70(质量份数)混合配制。用于玻璃-帆布、铝-铝、冷轧钢-冷轧钢的粘接。
第二章：高分子材料概论 2.6胶粘剂与涂料 主要内容：2.6.1 涂料概述 2.6.2 主要的涂料用树脂 2.6.3 印刷油墨 2.6.4 胶粘剂概述 2.6.5 主要的胶粘剂树脂 2.6.6 思考题 2.6.1 涂料概述 涂料是指用于涂覆在物体表面起保护、装饰作用或赋予某些特殊功能的材料。涂料俗名油漆，因为中国古代用漆树的树脂作涂覆层用于涂覆木制家具和其它器物上，称为漆或大漆。后来用合成树脂和干性油、半干性油熟制成涂料可代替中国漆使用，把这种合成的涂料称为油漆，习惯使然至今许多人仍改不过口来。涂料操作时，底涂层、面涂层很少称涂料，还是叫底漆、面漆。 涂料应用的场合很多，被涂覆的表面材料常称基材，基材有金属和非金属，以及其它材料，如钢铁、铝、合金、木材、混凝土、砖石、塑料、皮革、纸张等。
体表面，形成一层涂膜，涂膜和它的组成不同，就有不同的作用。一般说来，涂料或涂膜、涂层的作用主要是起保护作用和某些功能作用。涂料涂层的保护作用是不言而喻的，由于涂层膜的隔绝，使大气中的氧、水气、CO2、微生物、盐雾、污垢物以及紫外线、昆虫等不能直接接触到被涂覆的竹、木、纸、皮革、金属、砖石等，从而起保护作用或者起到防腐作用，这在工业上的应用是屡见不鲜的。有些场合就称防锈漆、防腐漆等等。涂料的功能作用可分为装饰性、标志性和特殊功能性三种。 装饰性是人类运用得较早的一种功能；许多涂层也许初期出于装饰的想法，后来“意外”地发现它们还有其它作用，因此，涂料从一开始就注意颜色和颜料的运用。随着人们对生活质量的注重，对美化工作环境、生活环境的涂料提出了高的要求，既要求绚丽多彩的外观，又要求无毒、不脱落等等。这些都有赖于彩色涂料来实施。至于标志的作用，已广泛用于道路、路标、警示牌、信号牌等，而化工产品的包装和管道、容器，甚至都有标准规定的色彩标志，如氧气钢瓶涂上天蓝色，氯气钢瓶为墨绿色．危险物管道涂上红色，氢气钢瓶要涂有红色条杠等等。现在，功能涂料已层出不穷，如迷彩涂料、伪装涂料、防辐射涂料、防火涂料、防水涂料、耐高温涂料、导电涂料、防污涂料，防结露涂料、静电屏蔽涂料、发射红外线的涂料、干扰红外线的涂料、干扰电磁波的涂料、示温涂料等等，不一而足。涂料的运用与环境协调的问题已引起人们的重视。许多“绿色”的或者水基性涂料纷纷开发应用，对涂料的基础研究还在深入。
压敏型胶粘剂配方 [配方1] 天然橡胶100古马隆树脂30-150氧化锌30-150防老剂D 1.5汽油-甲苯混合溶剂适量 此配方即为通常被大量使用的医用氧化锌橡皮膏带所用压敏胶。基材为棉布带。 [配方2] 天然橡胶100丁苯橡胶64萜烯树脂150防老剂D 3 松香脂适量甘油适量汽油-甲苯混合溶剂适量 此配方主要用于制备电工、包装印刷线路用塑料压敏胶带。成本低廉，适用范围广泛。 [配方3] 甲组份丙烯酸丁酯190甲基丙烯酸缩水甘油酯6丙烯酸4 十二烷基硫醇 2.4过氧化苯甲酰2乙组份氯化锌（10%乙醇溶液）10三甲氧基丙烷与三苯基三异氰酸酯（37.5%醋酸乙酯溶液）6 此配方为含有多官能团化合物的丙烯酸酯压敏胶。甲：乙=1：1。涂胶量40g/m2 。基材为聚酯薄膜。涂胶后在100°C 保持10min ，即可制成压敏胶带。胶接强度在50°C为 4N/cm 。具有良好的自粘性。 [配方4] 丙烯酸丁酯100丙烯腈8N-正丁氧基甲基丙烯酰胺4 十二烷基硫醇0.2乙醇5 此配方为含氮的丙烯酸酯压敏胶。将其送入螺杆挤出机，在60°C 下，以150r/min 或7m/min 的挤出速度涂布在基材上，在130°C ，经5min加热即可制成压敏胶带。80°C 下胶接强度为4.4N/cm 。 [配方5]
混合单体丙烯酸-2-乙基已酯100双丙酮丙烯酰胺10 共聚体混合单体80丙烯酸-2-乙基已酯100醋酸乙烯48 胶粘剂共聚体20过氧化苯甲酰1二苯甲酮0.5二乙基苯胺0.5 此配方为可用紫外线固化的压敏胶。将胶液涂在聚酯薄膜上，在氮气保护下，以450W 高压汞灯，距20cm 处辐照10min ，即可制成压敏胶带。胶接强度为2N/cm。 [配方6] 醋酸乙烯-丙烯酸丁酯共聚体25松香钠盐（70%水溶液）70 甘油30异丙醇30甲醇30 此配方为水溶性压敏胶。其制成的压敏胶带，基材是易在水中分散的纸。此种压敏胶带在造纸工业中用于胶接纸张，以利于提高工作效率。 [配方7] 甲组份丙烯酸-2-乙基已酯45丙烯酸丁酯52N-羟甲基丙烯酰胺 3 过氧化苯甲酰0.3 乙组份丙烯酸-2-乙基已酯52丙烯酸丁酯20丙烯酸乙酯35 丙烯酸3过氧化苯甲酰0.35醋酸乙酯150 此配方为耐低温压敏胶。甲：乙=3：1，在室温下搅拌3h ，按30 g/m2涂胶量涂于聚酯薄膜上，在-10°C 时胶接强度可达4.9N/cm 。 [配方8] 丙烯酸丁酯112.5丙烯酸-2-乙基已酯116.5醋酸乙烯12.5 甲基丙烯酸缩水甘油酯 1.25丙烯酸7.5过氧化苯甲酰0.5 甲苯87.5醋酸乙酯162.5 此配方具有很高的内聚力和胶接强度。适用于制备胶粘带、自粘标签及双面胶带等。用于双面胶带的胶接强度为5.6N/cm 。
1、一种新型水性双组份聚氨酯胶黏剂用丙烯酸改性树脂及包含该树脂的聚氨酯胶黏剂 2、耐高温油墨用聚氨酯胶黏剂的制备方法 3、一种阻燃耐水聚氨酯胶粘剂及其制备方法 4、无溶剂型双组分聚氨酯胶粘剂及其制备方法 5、耐高温水性聚氨酯胶黏剂的制备方法 6、一种豆油醇解物聚氨酯胶粘剂的生产方法 7、一种用于橡胶地砖的聚氨酯胶粘剂的制备方法 8、聚氨酯胶粘剂 9、聚氨酯胶辊 10、一种干式复合聚氨酯胶粘剂及其制造方法 11、一种鞋用聚氨酯胶黏剂及其制备方法 12、纳米聚氨酯胶粘剂及其制备工艺 13、一种聚氨酯胶粘剂粘贴墙体保温装饰一体化板材施工方法 14、一种圆织机梭子专用聚氨酯胶轮 15、一种纳米粒子改性的聚氨酯胶黏剂及其制备方法 16、双组份改性无水聚氨酯胶 17、冷轧用聚氨酯胶辊表面破损修复方法 18、一种用于复合软包装的水性聚氨酯胶粘剂的制备方法 19、一种水性聚氨酯胶粘剂及其制备方法 20、改性聚氨酯及水性聚氨酯胶粘剂组合物 21、一种用于人造草坪背胶的蓖麻油改性聚氨酯胶粘剂组合物 22、一种单组份高固含量水性聚氨酯胶粘剂的制备方法 23、一种RFID天线基材用水性聚氨酯胶粘剂 24、一种双组份聚氨酯胶粘剂的制备方法 25、聚氨酯输送带用乳液型水性聚氨酯胶黏剂及其合成方法 26、环保型低成本聚氨酯胶粘剂生产方法 27、低游离MDI单体双组份无溶剂聚氨酯胶粘剂 28、一种高强度耐黄变弹性聚氨酯胶及其制备方法和应用 29、一种酚醛树脂-聚氨酯胶粘剂的制备方法 30、一种有机蒙脱土改性双组份聚氨酯胶粘剂及其制备方法 31、一种长寿聚氨酯胶轮 32、植珠用水性聚氨酯胶黏剂及其制备方法 33、聚氨酯胶粘剂的制备方法 34、一种水性聚氨酯胶粘剂及其制造方法 35、一种双组分聚氨酯胶粘剂及其制备方法和应用 36、可常规喷涂风机叶片用聚氨酯胶衣组合物及其制备方法 37、阻燃及耐碱聚氨酯胶粘剂的制备方法 38、一种鞋用聚氨酯胶粒的配方 39、一种溶剂型双组份聚氨酯胶黏剂及其制备方法 40、一种双组份聚氨酯胶及其制备方法 41、聚氨酯胶专用纳米碳酸钙的制备方法 42、一种单组份聚氨酯胶黏剂及其制备方法 43、室外聚氨酯胶黏剂
《涂料与粘合剂》复习资料 第一部分涂料 1、什么是涂料？ 涂到物体表面能够形成连续的固态薄膜（致密、坚韧，在物体上具有较强的附着力），并赋予被涂装材料各种功能的材料。 2、涂料有哪些种类？ （1）、液体涂料（粘稠液体）：透明液体——清漆；各色稠厚液体——磁漆、色漆； （2）、膏状物：指含有大量的颜料、填料，或者高分子树脂的分子量较高、支化、部分交联——不能流动，只能采用刮涂，如腻子； （3）、粉末涂料：无溶剂涂料，主要用于金属器件（家用电器、仪器仪表、汽车部件、输油管道）的涂装。 3、粉末涂装是如何制备的？又有哪些涂装方法？ 制备方法：粉末涂料由各种聚合物、颜料、助剂等混合后粉碎加工而成，其设备与塑料加工设备相近。 涂装方法：（1）、散布法：适用于金属板、织物的涂布； （2）、火焰（熔融）喷涂法：粉末涂料在火焰中通过，为半熔融状态，喷射到工件表面。 用于热塑性涂料的涂装，不经后烘烤，适用于整件烘烤有困难的大型工件和热容量大的物件的涂装； （3）、静电喷涂法：用静电喷枪将带负电的粉末涂料涂到物体表面； （4）、流化床法：用气流使粉末涂料呈沸腾状态，将预热工件放入，使涂料粘附在工件上（可得很厚的薄膜）。 4、涂料的组成有哪些？ 一般涂料由四个组分组成：成膜物质、颜料、溶剂、助剂。 （1）、成膜物质：主要由树脂组成，还包括部分不挥发的活性稀释剂，它是使涂料牢固附着于被涂物表面形成连续薄膜的主要物质，是构成涂料的基础，决定着涂料的基本特性。 （2）、溶剂：分散介质，主要作用在于使成膜基料分散而形成粘稠液体。它有助于施工和改善涂膜的某些性能。 （3）、颜料：分为着色颜料和体质颜料（填料），主要用于着色和改善涂膜性能，增强涂膜的保护、装饰和防锈作用，也可降低涂料成本。 （4）、助剂：助剂是原料的辅助材料。如:催干剂、流平剂、防结皮剂、防沉剂、抗老化剂、防霉剂、固化剂、增塑剂等，对基料形成涂膜的过程和耐久性起着重要作用。 5、颜料有哪些（白、黑、红、南、绿）？体质颜料又有哪些？ 颜料：白色——钛白粉、硫酸钡、锌钡白等；黑色——炭黑；红色——铁红；蓝色——酞菁蓝；绿色——酞菁绿。 体质颜料：碳酸钙、滑石粉等。 6、涂料的作用有哪些？ （1）、保护功能；（2）、装饰功能；（3）、标志功能；（4）、特殊功能。 7、涂料的成膜机理有哪些？ （1）、溶剂挥发与热熔成膜：溶剂挥发——加入溶剂，Tg减小，溶剂挥发，形成固体薄膜；热熔成膜——升高温度使（T-Tg）值增加，使聚合物本身达到可以流动的程度； （2）、化学成膜：在大多数情况下，低分子量的聚合物涂覆在基材表面以后，在加温或
1、PVC管道专用密封胶黏剂 配方：（质量份数） 过氯乙烯树脂：100 ； 乙酸丁酯：340 ； 聚氯乙烯树脂：50 ； 邻苯二甲酸二丁酯：20； 醇酸树脂：40 ； 轻质碳酸钙：1400-1600 ； 丙酮：450； 制备工艺：将称量好的过氯乙烯树脂、聚氯乙烯树脂（基料）放入溶解槽内，加入丙酮和乙酸丁酯（溶剂），搅拌使树脂充分溶胀并溶解。然后加入醇酸树脂。邻苯二甲酸二丁酯对该胶黏剂进行改性，搅拌均匀后，加入轻质碳酸钙（填料）调节胶黏剂的黏度。最后送入三辊机中研磨，至细腻均匀后，即得成品。 性能及用途：主要用于PVC管材密封，也可用于其他PVC制品的粘接与密封。 正交实验L9(33) 因素和水平表 m(丙酮）：m(乙酸丁酯)/g填料用用量 序号m（过氯乙烯树脂）： m（聚氯乙烯树脂） 页脚内容1
页脚内容2 正交实验表 /g /g 1 10:10 40:40 100 2 20:10 60:20 140 3 10:20 20:60 160
2、硬聚氯乙烯管材粘合剂 配方：（质量份数） 过氯乙烯树脂（CPVC）10 聚氯乙烯树脂（PVC）1 增粘树脂（叔丁基酚醛树脂） 1.1 溶剂（环己酮：丁酮：二氯乙烷=15:15:70）10 制备工艺：在三口烧瓶中，按比例加入溶剂，搅拌均匀，在搅拌下加入CPVC和PVC粉料，加热至完全溶解，把溶液冷却到60度以下，在搅拌下加入增粘剂，直至完全溶解，冷却后出料。 正交实验L9(33) 因素和水平表 m(丁酮）：m(环己酮)：m(二氯叔丁基酚醛树 序号m（过氯乙烯树脂）： m（聚氯乙烯树脂） 页脚内容3
/g乙烷)/g脂用量/g 190:1010:10:8010 250:5020:20:6020 310:9030:30:4030 页脚内容4
15 种胶水配方 胶水配方1； 乙烯-醋酸乙烯共聚体100香豆酮-茚树脂25合成石蜡树脂7滑石粉20 2，6-二叔丁基对甲酚1 此配方为通用型品种，软化温度72-80°C ，脆化温度在-40 °C 以下，可在- 40- 60°内长期使用。对各种材料均有较好的胶接性能，尤其对一些难粘塑料具有较高的胶接强度。 胶水配方2； 乙烯-醋酸乙烯共聚体100丁基橡胶30丁基苯酚树脂20邻苯二甲酸二丁酯5碳酸钙 5 此配方的基体是醋酸乙烯含量为28%的低分子量乙烯-醋酸乙烯共聚体，添加丁基橡胶以改善胶液的柔韧性和弹性，提高胶接强度，缩短固化时间。 胶水配方3； 乙烯基吡咯烷酮-醋酸乙烯共聚体100蓖麻油加氢化合物4水溶性聚乙烯乙二醇蜡 2."5 环氧树脂 1. "62，6-二叔丁基对甲酚 1."4 此配方为水溶性热熔胶。基体是经过吡咯烷酮改性的乙烯-醋酸乙烯共聚体。分子量较大，胶接强度较高。 与一般蜡类化合物的相溶性较差，加入了水溶性聚乙烯乙二醇蜡，大大改善了相溶性。主要用于木材、陶瓷、混凝土构件、织物、纸张等多孔性材料的胶接，也可用作其它胶粘剂的底胶。 胶水配方4； 乙烯-醋酸乙烯共聚体100 松香脂75 硫酸钡75 抗氧剂 1."25 此配方中基体是熔融指数为
24、"醋酸乙烯含量为32%的乙烯-醋酸乙烯共聚体。主要用于木材工业中的 人造板的封边加工。 胶水配方5： 乙烯-醋酸乙烯共聚体100石蜡20聚合松香（软化点＞120°）30 N-苯基-B - 萘胺 1 此配方中基体醋酸乙烯含量大于28%。可在230°C 左右熔融施工涂布， 主要用于拼接单板木材，也可用于浸渍玻璃纤维。 胶水配方6: 乙烯-醋酸乙烯共聚体70丁基橡胶30抗氧剂 0."25此配方为低熔融粘度热熔胶，在200 °时的熔融粘度为40Pa.s伸长率为30%。具有优良的涂布性和粘弹性。 胶水配方7: 乙烯-醋酸乙烯-丙烯酸酯共聚体50乙烯-氯乙烯共聚体50聚乙烯粉末100 氢氧化铝300 此配方主要用于地毯衬背胶接。涂布量350g/m 2。"粘贴强度达 5.5N/cm，具有优良的耐热性和阻燃性。 胶水配方8: 聚酰胺树脂89磷酸三苯酯9石蜡2此配方为聚酰胺热熔胶通用型品种。采用中软化点聚酰胺树脂作为基体，能在140-160°C 内长期使用，加热熔融状态下的涂布性良好，粘度较小，固化速度快。如需进一步提高胶液流动性，还可增加石蜡的用量。主要用于木材、陶瓷、纸张、织物、黄铜、铝合金、胶木及各种塑料的胶接。 胶水配方9: 低软化点聚酰胺树脂 67."31 超低软化点聚酰胺树脂
国内ＰＶＣ材料所用胶粘剂概况 字体: 小中大| 打印发布: 2007-6-28 15:25 作者: webmaster 来源: 本站原 创查看: 31次 前言 聚氯乙烯ＰＶＣ是最早工业化的塑料品种之一。它是氯乙烯单体在引发剂作用下,通过自由基聚合反应而得到的线型聚合物。与其他塑料品种相比,ＰＶＣ具有难燃、抗化学药品性、优良的电绝缘性和较高的强度等特点。而且采用增塑和共聚的办法,能使ＰＶＣ性质发生很大的变化。添加30%左右增塑剂可用作具有柔性弹性的软质ＰＶＣ;不加或少加增塑剂或以ＰＶＣ的共聚物为主体制成硬质ＰＶＣ。它与其他塑料不同,从软质到硬质,可制成各种管材、板材、异型材、薄膜、纤维、涂料、人造革、电线电缆绝缘等制品,在工农业和日常生活中获得非常广泛的应用。作者综述近十余年来国内各种ＰＶＣ材料粘接所用胶粘剂的研究现状。 1丙烯酸酯类胶粘剂 在合成胶粘剂中,丙烯酸酯系胶粘剂是比较引人注目的新秀,其性能独特,品种繁多,专利报告不胜枚举。当用于ＰＶＣ材料间的粘接时,丙烯酸酯胶粘剂的有机挥发物
含量低,并且粘接牢固,但当用于ＰＶＣ薄膜粘接时,由于ＰＶＣ薄膜表面光滑,因而初粘力较低,粘接强度较差。马立群等采用自制的Ｓ-01型乳化剂,合成了共聚型丙烯酸酯胶粘剂。用于ＰＶＣ膜对木材,皮革等多孔性材料的粘接,效果较为显著。Ｓ-01型乳化剂与十二烷基硫酸钠配合使用,效果更好。丙烯酸丁酯与醋酸乙烯酯的配比为33:4时,胶粘剂的剥离强度可达到4300ｇ/2 5ｃｍ,而乳化剂的用量在为单体量的4%时,效果较好。 张永金等研制的聚丙烯酸酯系列胶粘剂。当用于人造革表面植绒时,克服了由于油性胶粘剂在生产中出现的环境污染和能耗大,防火要求高以及对工人身心健康危害大等缺点,其质量均达到或超过了油性胶粘剂所得产品。此胶粘剂是以丙烯酸酯为主要原料,选用性能优良的乳化体系通过乳液聚合而成的。杨冰等以特制的含羟基聚丙烯酸酯自交联乳液为主体,掺入一定量的多异氰酸酯溶液,经有效的分散、均质处理,制成一种适合于ＰＶＣ-Ｕ管材的水基型粘合体系。在其胶膜固化过程中,异氰酸酯基团与体系中聚乙烯醇羟基反应生成氨基甲酸酯,形成第二交联,这样得到的聚丙烯酸酯-聚氨酯互穿网络结构,可以加强粘接层的内聚力和耐水性能,完成对ＰＶＣ材料的牢固粘接。粘接强度可达3.5ＭＰａ,粘度达到0.85～10Ｐａ·ｓ,储存期为0 5ａ。其中,多异氰酸酯的添加量对粘接的强度,耐水性能以及胶液储存期有着重要的影响。随着配方中多异氰酸酯的增多,粘接强度也逐渐提高。实际上,加入量在4%～5%已经有满意的强度效果。另外,多异氰酸酯含量低的胶粘剂配方,抗水能力差。且粘接板浸水时间越长,强度下降越严重,随着配方中多异氰酸酯含量增多,
聚氨酯胶的配方设计 胶粘剂的设计是以获得最终使用性能为目的,对聚氨酯胶粘剂进行配方设计,要考虑到所制成的胶粘剂的施工性(可操作性)，固化条件及粘接强度，耐热性，耐化学品性，耐久性等性能要求。 1.聚氨酯分子设计——结构与性能聚氨酯由于其原料品种及组成的多样性,因而可合成各种各样性能的高分子材料，例如从其本体材料(即不含溶剂)的外观性严主讲,可得到由柔软至坚硬的弹性体，泡沫材料，聚氨酯从其本体性质(或者说其固化物)而言,基本上届弹性体性质,它的一些物理化学性质如粘接强度，机械性能，耐久性，耐低温性，耐药品性,主要取决于所生成的聚氨酯固化物的化学结构，所以,要对聚氨酯胶粘剂进行配方设计,首先要进行分子设计,即从化学结构及组成对性能的影响来认识，有关聚氨酯原料品种及化学结构与性能的关系。 2. 从原料角度对PU胶粘剂制备进行设计聚氨酯胶粘剂配方中一般用到三类原料:一类为NCO类原料(即二异氰酸酯或其改性物、多异氰酸酯),一类为oH类原料(即含羟基的低聚物多元醇、扩链剂等,广义地说,是含活性氢的化合物,故也包括多元胺、水等),另有一类为溶剂和催化剂等添加剂，从原料的角度对聚氨酯胶粘剂进行配方设计,其方法有下述两种。 (1).由上述原料直接配制最简单的聚氨酯胶粘剂配制法是0H类原料和NCO类原料(或及添加剂)简单地混合，直接使用，这种方法在聚氨酯胶粘剂配方设计中不常采用,原因是大多数低聚物多元醇分子量较低(通常聚醚Mr<6000,聚酯Mr<3000),因而所配制的胶粘剂组合物粘度小，初粘力小，有时即使添加催化剂,固化速度仍较慢,并且固化物强度低, 实用价值不大，并且未改性的TDI蒸气压较高,气味大，挥发毒性大,而MDI常温下为固态,使用不方便,只有少数几种商品化多异氰酸酯如PAPlDesmodur RDesmodur RFCoronate L等可用作异氰酸酯原料。不过,有几种情况可用上述方法配成聚氨酯胶粘剂例如 1)由高分子量聚酯(Mr5000-50000)的有机溶液与多异氰酸酯溶液(如Coronate L)组成的双组分聚氨酯胶粘剂,可用于复合层压薄膜等用途,性能较好，这是因为其主成分高分子量聚酯本身就有较高的初始粘接力,组成的胶粘剂内聚强度大; (2)由聚醚(或聚酯)或及水，多异氰酸酯，催化剂等配成的组合物,作为发泡型聚氨酯胶粘剂，粘合剂,用于保温材料等的粘接制造等,有一定的实用价值。 (2).NCO类及OH类原料预先氨酯化改性如上所述,由于大多数低聚物多元醇的分子量较低,并且TDI挥发毒性大,MDI常温下为固态,直接配成胶一般性能较差,故为了提高胶粘剂的初始粘度，缩短产生一定粘接强度所需的时间,通常把聚醚或聚酯多元醇
涂料与胶黏剂 1、涂料是一种可借特定的施工方法涂覆在物理表面上，经固化形成连续涂膜的材料。 2、一般涂料由四个部分组成：分别为成膜物质、颜料、溶剂和助剂 作用：保护作用、装饰作用、色采作用、特殊用途、其他 3、成膜物质：粘结剂或基料，是涂料的连续相，提供涂料的主要性能 4、颜料：起遮盖和赋色的作用，还可改善流变性能、降低成本 5、溶剂：溶解成膜物的易挥发有机液体，改善涂料的可涂布性（苯、甲苯、二甲苯、醋酸丁酯、丙酮等） 6、助剂：增塑剂、催干剂、固化剂、稳定剂、防霉剂、防污剂、乳化剂、润湿剂、防结皮剂、引发剂等 7、合成树脂：醇酸树脂、氨基树脂、环氧树脂、聚氨酯树脂、有机硅树脂、聚丙烯酸树脂 8、醇酸树脂系指由多元醇（如甘油）、多元酸（如邻苯二甲酸酐）与脂肪酸或油（甘油三脂肪酸脂）缩合聚合而成的油性改性聚酯树脂。按脂肪酸（或油）分子中双键的数目及结构，可分为干性、半干性和非干性三类。 醇酸树脂主要是通过脂肪酸、多元酸和多元醇之间的酯化反应制备的，根据使用原料的不同，醇酸树脂的合成有醇解法和脂肪酸法两种。若从工艺过程来区分，则又可以划分为溶剂法和熔融法。 用于涂料时，醇酸树脂作为涂料用于合成树脂中用途最广的一种，它可以制成清漆、色漆；工业专用漆、一般通用漆及中低档的地坪涂料。 9、氨基化合物（-NH2）能与醛发生缩聚反应。生成的羟甲基（-CH20H ）与脂肪族一元醇部分醚化或全部醚化，则可形成一类性能优异的树脂-氨基树脂 氨基树脂：脲醛树脂、三聚氰胺甲醛树脂、烃基三聚氰胺甲醛树脂、共缩聚树脂 氨基树脂是水白色热固性聚合物，常与醇酸树脂、聚酯树脂、环氧树脂和丙烯酸树脂并用，绝大部分与醇酸树脂配合，制成氨基烤漆。 10、环氧树脂是指分子中含有两个以上环氧基团的高分子化学物。与固化剂反应后，能形成三维交联网络的热固性树脂。 固化剂也称交联剂，利用固化剂中的官能团与环氧树脂中的羟基或环氧基反应，可使环氧树脂扩链、交联，形成三维空间结构。分为胺类、酸酐类和含有活性基团的合成树脂。环氧树脂的固化反应主要与分子中的环氧基和羟基有关 根据树脂结构，分为三种类型：缩水甘油类环氧树脂、环氧化烯烃类、元素改性环氧树脂 缩水甘油类环氧树脂：双酚A 缩水甘油醚型环氧树脂 环氧树脂应用：船舶上防腐蚀 11、环氧值：100g 环氧树脂中所含环氧基团的物质的量 %100?=平均分子量 环氧基数环氧值 12、环氧当量：含有1mol 环氧基树脂质量（g ） 环氧量 环氧基数平均分子量环氧当量100==

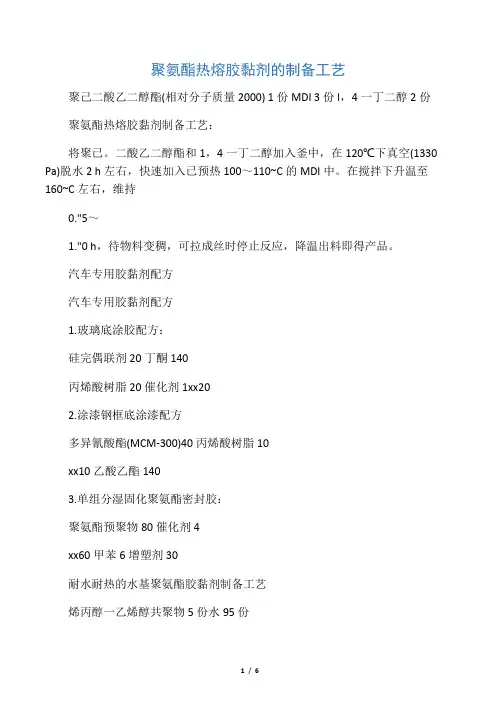

聚氨酯热熔胶黏剂的制备工艺 聚己二酸乙二醇酯(相对分子质量2000) 1份 MDI 3份 l，4一丁二醇2份 聚氨酯热熔胶黏剂制备工艺：将聚已。二酸乙二醇酯和1，4一丁二醇加入釜中，在120℃下真空(1330 Pa)脱水 2 h左右，快速加入已预热 100～110~C的MDI中。在搅拌下升温至160~C左右，维持0.5～1.0 h，待物料变稠，可拉成丝时停止反应，降温出料即得产品。 汽车专用胶黏剂配方 汽车专用胶黏剂配方 1.玻璃底涂胶配方： 硅完偶联剂20 丁酮140 丙烯酸树脂20 催化剂1 炭黑20 2.涂漆钢框底涂漆配方 多异氰酸酯(MCM-300)40 丙烯酸树脂10 炭黑10 乙酸乙酯140 3.单组分湿固化聚氨酯密封胶： 聚氨酯预聚物80 催化剂4
炭黑60 甲苯6 增塑剂30 耐水耐热的水基聚氨酯胶黏剂制备工艺烯丙醇一乙烯醇共聚物5份水95份 MDI 14份 邻苯二甲酸二丁酯2份 丁二烯一苯乙烯共聚胶乳(固含量45%) 50份 耐水耐热的水基聚氨酯胶黏剂制备工艺：将5份烯丙醇一乙烯醇共聚物在95份水中混合，再与丁二烯一苯乙烯共聚胶乳混合，然后与MDI、邻苯二甲酸二丁酯混合制得耐水、耐热的水基胶。 木材用粘合剂配方实例 参茨淀粉 320克 水 500克 双氧水(3%)10毫升 碳酸氢钠 0.65克 氢氧化钠(10%)， 140克 木材用粘合剂制备方法：按上剂量将其混合物在16～18℃下，搅拌溶解8小时，即为成品。
木材用粘合剂性能及用途：适用于纸张、纸品、糊壁纸、纸伞、卷烟、缝纫裁剪、工艺美术、书籍装订、制袋制盒、邮票上胶、印刷制板、手杖木工以及制胶合板、铸造成型、纤维加工、上浆剂等。 可单独使用也可和其它树脂并用。可用手工涂布，也可用机械施工。但在高速机械上不适宜用高粘度的粘合剂。应调节粘度，使之有适当的流动性和干燥速度。 淀粉粘合剂pH值对糊剂的稳定性和粘合强度有很大影响，应注意调节至中性 强力干粉纸箱粘合剂的工艺流程 1：强力干粉纸箱粘合剂生产配方(重量/市斤) 淀粉：92～110碳酸氢钠：3～5石膏：12～14高锰酸钾：8～10亚硫酸钠：9～13硼沙：9～13氯化镁：3～5氯化钠：10～15消泡剂：微量水：850～1000 2：强力干粉纸箱粘合剂工艺流程 原料→计量→搅拌均匀→定量包装→干粉成品→加水配制→液体成品 使用时用1比 4.2—5的水量分两次兑入干粉中。即第一次兑入三分之二的水，待3分种开始搅拌至15分种，静止10分种，再进行搅拌直到用棒能挑起丝时，将余下的三分之一的水加入搅拌均匀即成液体成品。 水溶性建筑胶黏剂的制备方法、性能及应用
15种胶水配方 胶水配方1； 乙烯-醋酸乙烯共聚体 100 香豆酮-茚树脂 25 合成石蜡树脂 7 滑石粉 20 2，6-二叔丁基对甲酚 1 此配方为通用型品种，软化温度72-80°C ，脆化温度在-40°C 以下，可在-40－60°C内长期使用。对各种材料均有较好的胶接性能，尤其对一些难粘塑料具有较高的胶接强度。 胶水配方2； 乙烯-醋酸乙烯共聚体 100 丁基橡胶 30 丁基苯酚树脂 20 邻苯二甲酸二丁酯 5 碳酸钙 5 此配方的基体是醋酸乙烯含量为28%的低分子量乙烯-醋酸乙烯共 聚体，添加丁基橡胶以改善胶液的柔韧性和弹性，提高胶接强度，缩短固化时间。 胶水配方3； 乙烯基吡咯烷酮-醋酸乙烯共聚体 100 蓖麻油加氢化合物 4 水溶性聚乙烯乙二醇蜡 2.5 环氧树脂 1.6 2，6-二叔丁基对甲酚 1.4 此配方为水溶性热熔胶。基体是经过吡咯烷酮改性的乙烯-醋酸乙烯共聚体。分子量较大，胶接强度较高。与一般蜡类化合物的相溶性较差，加入了水溶性聚乙烯乙二醇蜡，大大改善了相溶性。主要用于木材、陶瓷、混凝土构件、织物、纸张等多孔性材料的胶接，也可用作其它胶粘剂的底胶。 胶水配方4； 乙烯-醋酸乙烯共聚体 100 松香脂 75 硫酸钡 75 抗氧剂 1.25 此配方中基体是熔融指数为24、醋酸乙烯含量为32%的乙烯-醋酸乙烯共聚体。主要用于木材工业中的人造板的封边加工。 胶水配方5： 乙烯-醋酸乙烯共聚体 100 石蜡 20 聚合松香（软化点>120°C） 30 N-苯基-Ｂ- 萘胺 1 此配方中基体醋酸乙烯含量大于28%。可在230°C 左右熔融施工涂布，主要用于拼接单板木材，也可用于浸渍玻璃纤维。 胶水配方６： 乙烯-醋酸乙烯共聚体 70 丁基橡胶 30 抗氧剂 0.25 此配方为低熔融粘度热熔胶，在200°C时的熔融粘度为40Pa.s ，伸长率为30%。具有优良的涂布性和粘弹性。 胶水配方7：
单组分聚氨酯胶粘剂配方和合成机理 单组分聚氨酯胶粘剂配方和合成机理 湿固化型聚氨酯胶 1.湿固化机理：湿固化型聚氨酯胶粘剂中含有活泼的NCO基团，当暴露于空气中时能与空气中的微量水分子发生反应；粘接时，它能与基材表面吸附的水以及表面存在羟基大呢感活性氢基团发生化学反应，生成脲键结构。因此湿固化型聚氨酯胶粘剂固化后的胶层组成是聚氨酯胶粘剂—聚脲结构。 2.软木用聚氨酯胶:将以NCO为端基的聚氨酯胶粘剂应用于软木碎屑的粘接，由林产化工厂于软木碎屑中加入胶粘剂，混合均匀，加热压制成型，制成软木板材、片材等制品，用作保温、隔音等材料，其特点是耐水、防腐蚀。该胶粘剂是聚氨酯湿固化胶粘剂和密封剂的基础粘料，若对配方稍加调整，亦即加入一定比例的三官团的聚氧化丙烯三醇(如N-330)，制成的NCO端基的预聚体胶粘剂即可作为下列材料的粘料(基料)： (1)聚氨酯浇注型橡胶的基料； (2)建筑用聚氨酯防水材料的粘料； (3)田径运动场地用聚氨酯橡胶跑道(塑胶跑道)胶面层的粘料； (4)聚氨酯密封胶粘剂的粘料。 该胶粘剂还可用于聚氨酯泡沫塑料、聚苯乙烯泡沫等的粘接，使用方便，无公害，受到用户欢迎。 3.配方1：聚氧化丙烯多元醇(M=3000) 51份 MDI 26份 TDI(80/20) 8.7份 1，4-丁二醇 4.1份 将上述四组分原料混合，在80℃反应3h后，降温，用10份二甲苯稀释，制得NCO含量约7.3％的预聚体。该预聚体可作为弹性基材的胶粘剂。具有耐水、柔韧性好、强度高等优点。胶膜的拉伸强度可达43.1MPa，伸长率360%，在80℃热水中浸泡7天后仍能保持较好的强度。 配方2：聚氧化丙烯三醇(M=6000) 400份 聚氧化丙烯二醇(4／=2000) 1000份
涂料与胶粘剂 名词解释 6003114023 刘晗玥水利水电工程141 1、主要成膜物质； 主要成膜物质也称胶粘剂或固着剂。其作用是将涂料中的其他组分粘结成一体，并使涂料附着在被涂基层的表面形成坚韧的保护膜。主要成膜物质一般为高分子化合物或成膜后能形成高分子化合物的有机物质。如合成树脂或天然树脂以及动植物油等。 2、真溶剂： 真溶剂指的是在溶解高分子过程中起到真正的溶解作用的溶剂 3、流平性： 涂料施涂后，湿漆膜能够流动而消除涂痕的性能。 4、发蓝： 将钢材或钢件在空气-水蒸气或化学药物中加热到适当温度使其表面形成一层蓝色或黑色氧化膜的工艺。也称发黑。 5、喷涂： 喷涂通过喷枪或碟式雾化器，借助于压力或离心力，分散成均匀而微细的雾滴，施涂于被涂物表面的涂装方法。可分为空气喷涂、无空气喷涂、静电喷涂以及上述基本喷涂形式的各种派生的方式，如大流量低压力雾化喷涂、热喷涂、自动喷涂、多组喷涂等。
6、次要成膜物质： 次要成膜物质也是构成涂膜的重要组成部分，但它不能离开主要成膜物质单独构成涂膜。 7、助溶剂： 难溶性药物与加入的第三种物质在溶剂中形成可溶性分子间的络合物、缔合物或复盐等，以增加药物在溶剂中的溶解度。 8、钝化： 钝化是使金属表面转化为不易被氧化的状态，而延缓金属的腐蚀速度的方法。另外，一种活性金属或合金，其中化学活性大大降低，而成为贵金属状态的现象，也叫钝化。 9、流挂： 涂膜上留有漆液向下流淌痕迹的现象叫做流挂。多出现于垂直面或棱角处。一般出现在垂直面的为垂幕状流挂，出现在棱角处的为泪痕状流挂。涂刷的漆膜太厚或油漆调得过稀，都会出现流挂。 10、浸涂： 一种用浸渍达到涂装目的的施工方法。其操作是将被涂物全部浸没在漆液中，待各部位都沾上漆液后将被涂物提起离开漆液，自然或强制地使多余的漆液滴回到漆槽内，经干燥后在被涂物表面形成涂膜。
粘纸箱用的胶水是什么配方组成的？ 悬赏分：0|解决时间：2010-1-5 22:55 |提问者：veryboy1981 纸板成型后，要把两边粘在一起才能成型，以前是用打钉的，现在客人要用胶水粘的，不知道胶水的配方是什么。 最佳答案 一)一元胶粘剂配方1(皮鞋用室温硫化胶粘剂) 氯丁橡胶(LDJ-240) 80 防老剂 D 2 氯丁橡胶(LDJ-121) 20 RX-80树脂10 氧化锌 5 甲苯～250 氧化镁4 醋酸乙酯～100 固形物约21％ 胶浆浓度视季节应作适当调节，冬天为胶料：溶剂=1；3.5，夏天为1：4。若使用以下二组混合溶剂，毒性较低： (1)醋酸乙酯：环己烷：120号汽油：50：20：30(质量)。(2)醋酸乙酯：丙酮：120号汽油=35：20：45(质量)。使用前添加固化剂JQ—1 10％(质量)或7900固化剂2％，但海绵凉、拖鞋由于本身强度较低，所要求的粘合强度也相应低些，所以固化剂用量要少些，一般2％-5％、有时可低至1％。配方2(皮鞋用室温硫化胶粘剂) 氯丁橡胶(A-90) 100 防老剂D 1 氧化锌 5 210酚醛树脂15 氧化镁 4 甲苯252 固形物含量24.85％ 醋酸乙酯126 JQ-1添加10％，底材为硫化橡胶，不同的鞋帮的粘合强度如下：猪皮4.47kN ／m，国产牛皮2.12kN／m，进口中皮3.48kN／m，合成革1.22kN／m。 配方3(皮鞋用室温硫化胶粘剂) 氯丁橡胶(A-90) 40 防老剂D 2 氯丁橡胶(LDJ-240) 40 甲苯333 氯丁橡胶(LDJ-241) 20 醋酸乙酯111 氧化锌5 氧化镁 4 固形物含量20％ 添加10％JQ—1，不同材料的粘合强度如下：普通硫化胶底与不同的鞋帮——猪皮4.97kN／m，国产牛皮2.98kN／m，进口牛皮3.3kN／m，合成革1.23kN ／m。 耐油胶底与不同的鞋帮——猪皮4.43kN／m，进口牛皮2.56kN／m，合成革1.38kN／m。配方4(皮鞋用室温硫化胶粘剂) 氯丁橡胶(A-90) 100 防老剂D 1 氧化锌5 210酚醛树脂10 氧化镁4 甲苯268.4 醋酸乙酯122 固形物含量23.8％ 添加10％JQ-1，普通硫化橡胶底与不同的鞋帮粘合强度如下：猪皮3.47kN／m，国产牛皮1.36kN／m，进口牛皮2.4kN／m，合成革1.59kN／m。 配方5(皮鞋用室温硫化胶粘剂) 氯丁橡胶(LDJ-241) 100 氧化锌 5 氧化镁 6 防老剂D 2 210酚醛树脂10-15 溶剂461-504 固形物含量20.8％～23.8％胶料：溶剂=1：3.75(冬季)和1：4(夏季)，固化剂(JQ-1)添加量10％。 粘合强度：帆布与帆布8.47kN／m，牛皮与胶底4.63kN／m，猪皮与胶底5.25kN ／m。配方6(耐变色的氯丁橡胶胶粘剂) 氧丁橡胶(A-90) 100 氧化锌5 氧化镁4 防老剂1010 5 环氧树脂(828) 15 钛白粉30 甲苯 至粘度为7000cps 固形物含量20％—25％ 粘合强度(帆布／天然硫化胶)：单液型5.88kN／m，双液型(加固化剂Desmodur RF)7.64kN／m；耐变色性：70℃＆#215;60d出现变色。
项目八、107胶的制备 （缩合） 学习目标及要求 ?知识目标： 1、能够掌握缩合反应的类型，反应原理，参加反应的特征官能团。 2、能够掌握缩合反应特点，反应进行时控制条件，溶剂介质，催化剂的类型与使用。 3、能够通过阅读说明书，实验手册掌握合成装置的工作原理，操作或使用要点。 4、能够掌握原料，中间物，产品，缩合副产物的物理、化学性质知识，以及相应的处理手段和原理。 ?能力目标： 1、能够根据项目任务，选择原料，并详细记录原料的物性参数。 2、能够根据小试条件要求选用合成实验装置与辅助设备、仪器。（主要有反应釜，搅拌装置，冷凝设备，量具，电、水浴或油浴加热装置，冰浴或制冷装置，常减压和真空蒸馏装置）。详细记录设备规格、材质、适用范围与指标。 3、能够根据修订后的试验方案进行合成实验，控制合成条件最终制备出产品。 4、能够学会运用相关仪器（如黏度计、色度仪、SEM等）对产品进行性能表征（如粘度、色度、粒度等）。 5、能够处理小试过程中的危险和异常情况。 工作任务： 胶粘剂107胶水制备任务书 8.1 认识107胶水 8.1.1产品性能 中文化学名称：聚乙烯醇缩甲醛胶粘剂 俗称：107胶 结构式：
物化性质： 1、外观：无色或浅黄色透明液体 2、固体含量（%）：≧8.0 3、黏度（Pa.s）：1.0（23±2℃） 4、游离甲醛（%）：≦0.5 5、pH值：7~8 6、低温稳定性（0℃，24h）：呈流动状态 8.1.2主要用途 107胶学名为聚乙烯醇缩甲醛胶粘剂，是以水为介质的溶液或乳液形成的胶粘剂。聚乙烯醇缩甲醛具有很高的机械强度、高软化温度（140~150℃）、高耐磨性及良好的粘接性、卓越的电性能，是生产高韧性、可挠性、耐热性、耐磨性及高介电强度漆包线的重要材料。 8.1.2.1在胶粘剂方面的应用 聚乙烯醇缩甲醛与酚醛树脂相组合的胶粘剂，是第一种合成树脂胶粘剂用于金属的结构胶粘剂。众多商品结构胶粘剂是以聚乙烯醇缩醛和热固性树脂，例如酚醛、环氧、环氧一酚醛等为基础组成的。 8.1.2.2在涂饰材料中的应用 聚乙烯醇缩甲醛在涂料领域中的应用占有重要的位置。缩醛分子中的羟基提供了活性点，它可与热固性树脂发生化学反应。多数与其他树脂相配合的涂膜可在空气中干燥，室温施工。 8.1.3合成原理及工艺 8.1.3.1反应原理 主反应： 聚乙烯醇在酸性条件下与甲醛进行缩合反应。反应副产物：
环氧树脂胶粘剂的常用配方 玻璃钢 常用于环氧玻璃钢的环氧树脂，有普通双酚A型如681#、6101#、634#，酚醛型环氧树脂644#，脂环族环氧6207#和HY-201聚丁二烯环氧树脂。辅助材料中固化剂常用DTA、间苯二胺、顺丁烯二酸酐、邻苯二甲酸酐、内次甲基四氢邻苯二甲酸酐等，促进剂为三乙醇胺。 配方一： 6109#环氧树脂 100 苯乙烯 5 三乙醇胺 6 三乙烯四胺 4 室温10天，加上130℃6h τ=13MPa δ=298.5MPa δ抗压=300MPa 配方二： 644#酚醛环氧化 100 NA酸酐 68 二甲基苄胺 1.8 丙酮 100 室温——120℃(40min)——200℃(40分) ——降温——卸模处理150℃/2h＋260℃/1天 配方三： 634#环氧树脂 32 3193＃聚酯 28 邻苯二甲酸酐 8 BPO 2 苯乙烯 30 100。C/2h + 180。C/8h 弯曲强度和反弹能力佳。 配方一： 618# 100 DTA 8 DBP 20 AL2O3（200目） 100 固化条件：压力（MPa）/温度℃/时间（h）0.05/20℃/24h τ=18MPa 适用金属玻璃和陶瓷粘接。 配方二： 618# 100 二乙基丙胺 8 DBP 20 AL2O3 100 0.05/20℃/48h τ ＞20MPa 用途同上。 配方三：HYJ-6# 618#100 DBP 15 AL2O3 25 2#SiO22-5 四乙烯五胺 12 0.05/20℃/48h AL/玻钢＞20MPa 适用于金属/玻璃钢粘接。 配方四： 618# 100 间苯二胺 18 600#稀释剂10 间苯二酚 10 0.05/20℃/24h τ=17.5MPa τ200℃=5.0MPa 用于耐热接头粘接。 配方五：913# A组：601#环氧 600#稀释剂201#聚酯铝粉和石英粉 B组：BF3乙醚四氢呋喃 A3PO4 A：B=10：1 0.05/15℃/6h τ=19MPa 低温快速固化适用于寒冷地区。 配方六： 四氢呋喃聚醚环氧 5 590#固化剂KH-550 0.2 0.05/30℃/30h τ
