https://www.doczj.com/doc/3217994591.html,/ 中国粘合剂网
天然胶粘剂配方资料大全
[配方1]豆胶
豆粉100水300石灰乳(石灰：水=1：4)20氢氧化钠(30%)20
硅酸钠(40波美度)40
此配方中，豆粉普通拼板胶皆是油脂厂的副产物。凡是所用的原粉为大豆，也有混合部门乌豆，颠末选豆、往皮、榨油、破碎摧毁而得。配制时，先将水放入调胶机中，在搅拌下加入豆粉，再顺次加入石灰乳、氢氧化钠、硅酸钠(水玻璃)，混合均匀后即可。
豆胶长短耐水性胶，首要用于胶合板的出产。豆胶制成胶合板的干状抗剪强度可达1-2MPa。
[配方2]豆胶
豆卵白(干粉)100水700石灰乳(石灰：水=1：4)60
氢氧化钠(30%)20硅酸钠(40波好度)48干酪素(乳酪素)20
此配方中，豆蛋白由粉丝、豆腐等豆成品下足提制，行将下脚经破坏、浸出、廓清、沉淀、过滤而得。参加干酪素重要为了增添液胶的延展性，进步胶接强度。
豆胶可用于热压胶合木材，也可用于冷压有合木材(但压后需加热干燥)。胶应时对单板含水率有必然要供，一样平常热压要求含水率不大于10%，热压不大于15%。豆胶在涂胶后需陈化15-20min，以提高胶接强度。
[配方3]血胶
血液(蛋黑量露量14%)100石灰乳(石灰：水=1：4)3氢氧化钠(30%)3
硅酸钠(40波美度)4氨水(50%)4
此配方中，血液拼板胶为猪血等动物血，经插手禁止凝血酶勾当的不变剂或经脱纤及插足防腐剂而得。配制时，先将血液加进调胶机中，再顺次到场石灰乳、氢氧化钠、硅酸钠和氨水，搅拌均匀即可。配制时如降低温度可加快成胶，最适合的温度为28-30°C。
血胶为耐水性胶，主要用于临盆胶合板。其耐水性及胶接强度在蛋白质类胶粘剂中属最良好的种类。利用血胶制成的胶合板，在室温水中浸泡24h后，胶接强度仍能连结1.2-1.5MPa。其挠曲也劣于脲醛树脂制成的胶合板。
[配方4]血胶
血粉(蛋白质含量年夜于75%)100水400氢氧化钠(30%)12.5
石灰乳(石灰：水=1：4)5硅酸钠(40波美度)5
此配方中，血粉是在经脱纤后的血液中插足防腐剂，再经枯燥而得的。为进一步进步耐水性，
在此配方中也可适当到场两羟甲脲或六次甲基四胺。
血胶质料易得，价钱昂贵，拼板胶今朝正在人造板出产中，另有必然数目的利用，能用于胶开板、纤维板、刨花板的制制。
[配方5]淀粉胶
小麦淀粉100氢氧化钠(30%)25甲醛10油酸钠1水300
此配方即为平常浆糊的配方真例。配制时，先将小麦淀粉投入水中，在搅拌下加入氢氧化钠，
持续搅拌1h，并以20%盐酸中和至PH为7.5。然后再加入甲醛和油酸钠，
https://www.doczj.com/doc/3217994591.html,/ 中国粘合剂网
搅拌均后即可。
[配方6]淀粉胶
土豆(或参茨淀粉)150淀粉磷酸酶(1%)15氯化镁5水850
漂白粉溶液(漂白粉：水=1：75)75脲醛缩合物15
此配方首要用于耐水纸张的制备。配造时，先将土豆(或参茨淀粉)、淀粉磷酸酶、氯化镁
战水在70°C下搅拌45min，然后再插手漂白粉溶液和脲醛缩合物，搅拌夹杂物平均后便可。
[配方7]淀粉胶
参茨淀粉320水500单氧水(3%)10碳酸氢钠0.65氢氧化钠(10%)140
此配方主要用于木材胶接。配拼板胶制时将上述组份在16-18°C下搅拌溶解8h后即可。它可用脚工涂布，也可用机械涂布。但在高速机器上应按照必要调理粘度，使之有恰当的活动性和干燥速率。淀粉胶的PH值对胶液的不变性和胶接强度影响很大，应注重调治至中性。
[配方8]糊粗胶
红色糊清20黄色糊浑30水50硼砂2.5硬脂酸钠0.5
亚磺酸钠0.3五氯酚钠水2
此配方合适于用作织物及纸张的上胶剂，药物的赋形剂，用于油朱的配制，日用胶水的制造。配制时，将上述组份混合，在70-80°C下减热搅拌30min即可。
[配方9]阿拉伯树胶
阿推伯树胶130水550苦油4黄蓍树胶30百里酚4
此配方中因为阿拉伯树胶的水溶性杰出，是以配制非常简洁，既不要加热，也不要增加增进剂，只需将上述组份一路在室温下搅拌，溶解至拼板胶透明即可。阿拉伯树胶的水溶液，干燥后能构成坚忍的薄膜。合用于光教镜片的胶接，邮票上胶，商标标签的粘揭，食物包装的粘贴，和用作印染助剂等。
[配方10]牛皮胶
牛皮胶100苯酚2水200蓖麻油酸60
此配圆属植物胶，通称牛皮胶或果胶。配方中的牛皮胶，现实上是用动物的皮、骨、腱等，先
在石灰浆中浸渍，再经水洗、中和、浸泡、脱水干燥或凝胶化而得。此配方主要用于涂漆纸的制备。配制时，先将牛皮胶在冷水中浸渍24h，待充实溶胀后，再将其它组份加入，在60°C下搅拌溶解均匀后即可。若是要进一步提高耐水性，可适当加入拼板胶脲醛树脂或三甲基苯酚。如要增长柔韧性，可适量加入甘油或乙二醇等。
[配方11]牛皮胶
牛皮胶70尿素14多散甲醛7液体白腊1水70
此配方次要用于胶合板等木材的胶接，也可用于制造砂轮和砂纸，和供纺织品上浆等。配制时先将除水以外的组份混合平均，消融完整，然后再取水混淆后便可。此配方的长处是胶层凝固敏捷，对木材有较大的胶接强度，胶合水直柳木料的抗剪强度可达6-10MPa，用于临盆胶合板时，没有需求很大压力。
https://www.doczj.com/doc/3217994591.html,/ 中国粘合剂网
[配方12]虫胶
橙色虫胶片50杂酚油5氨水0.5松节油2
此配方合用于金属的胶接和洋火头的胶接，也可用做水漆的本料。配制时，先将虫胶片用纯酚油消融，再与别的组分混合匀称即可。
[配方13]松香胶
松喷鼻树脂100蓖麻油55
此配方中松香树脂雅称熟松香或生香，为通明的玻璃状坚性物资，由松脂蒸馏脱除松节油而得。配制时，将松香树脂投进蓖麻油中，在90°C下搅拌溶解后即可。此配方属溶剂型松香胶。它可间接用作金属质料、特别是金属箔包拆材料的胶接，也拼板胶可用于粘蝇纸的消费。它也是多种压敏胶的胶粘剂。
[配方14]松香胶
紧喷鼻树脂100火80苏挨灰13.7氢氧化钠1
此配方属碱性树脂型松香胶。与溶剂型比拟，碱性树脂型具有更下的胶接强度、干燥性和不乱性。它借可用于火漆的制造。
常用胶水基本知识
缺氧胶的定义 缺氧胶（又叫厌氧胶或者螺丝固定胶水）在低密度聚乙烯瓶子内由于与氧（空气）充分接触而使胶液保持稳定，当用于金属间隙（如螺纹、平面法兰、圆形零件套装等配合间隙）与氧（空气）隔绝时，因金属离子的催化诱导作用而形成自由基，自由基引发聚合物链的形成，最终固化成为具有优良密封与锁固特性的固体高聚物，即热固性塑料，工作温度-55℃至+150℃，耐老化性能通常优于钢材。缺氧胶又名厌氧胶、绝氧胶、螺丝胶、机械胶，英文名：anaerobic adhesive. 厌氧胶的特点和应用 （1）大多数为单体型，黏度变化范围广，品种多，便于选择。
（2）不需称量、混合、配胶，使用极其方便，容易实现自动化作业。 （3）室温固化，速度快，强度高、节省能源、收缩率小、密封性好。固化后可拆卸。 （4）性能优异，耐热、耐压、耐低温、耐药品、耐冲击、减震、防腐、防雾等性能良好。 （5）胶缝外溢胶不固化，易于清除。 （6）无溶剂，毒性低，危害小，无污染。 （7）用途广泛，密封，锁紧、固持、粘接、堵漏等均可使用。 （8）储存稳定，胶液储存期一般为三年。 厌氧胶因其具有独特的厌氧胶固化特性，可应用于锁紧、密封、固持、粘接、堵漏等方面。厌氧胶已成为机械行业不可缺少的液体工具。在航空航天、军工、汽车、机械、电子、电气等行业有着很广泛的应用。 （1）锁紧防松。金属螺钉受冲击震动作用很容易产生松动或脱机，传统的机械锁固方法都不够理想，而化学锁固方法廉价有效。如果将螺钉兔上厌氧胶后进行装配，固化后在螺纹间隙中形成强韧塑性胶膜，使螺钉锁紧不会松动。现在已经有预涂型（B-204）厌氧胶，预先涂在螺钉上，放置待用（有效期四年），只要将螺钉拧入旋紧，即可达到预期的防松效果。
来源于：注塑塑胶网https://www.doczj.com/doc/3217994591.html, 胶粘剂（熟胶）的配方及制作工艺 黏合剂的好坏与淀粉质量和用量关系很大 淀粉的细度、蛋白质及脂肪的含量均影响其性能。如果淀粉中蛋白质及脂肪含量过高，细度低于98目（100目筛过滤），即使制作时氧化程度很高，出料时黏度也只有二十几秒（涂-4杯黏度计测量）。但存放5-7天左右会自然变稠，失去流动性，呈胶冻状。使用时泡沫也大，直接影响粘合质量，而使用合格的淀粉，只要氧化及糊化程度适当，制成的黏合剂成品黏度40±10秒，贮存期内黏度不会有太大的变化，只是颜色发深，但黏度基本不变。 淀粉的用量根据粘合的对象具体要求而改变，如： 1、单面瓦楞纸板用粘合剂覆面，对粘合剂要求较低，淀粉用量：150-170kg/吨水。 2、高强瓦楞纸两面施胶，对粘合剂要求较高，淀粉用量170-200kg/吨水。 3、普通瓦楞纸及草浆瓦楞纸两面施胶及纸板与纸板复合，对粘合剂要求比较高，淀粉用量180-300kg/吨水。 4、自动贴面机及纸管用胶，对粘合剂有特殊要求，除干燥快以外，还要求粘合好，强度高，淀粉用量：200-350kg/吨水。 下面具体介绍一胶粘剂（熟胶）使用的原料和配方： 糊化剂： 工业烧碱（NaOH）有结晶状、棒状、片状和喊30%NaOH的水溶液，只要纯度合格，任何状态的烧碱都可以使用，烧碱用量以加入氧化淀粉中搅拌20分钟淀粉液为半透明糊状为止，烧碱量过大，胶液流动性大，透明性好，贮存时间长，但瓦楞楞峰施胶中的含碱量也会随之增大，制成的瓦楞纸箱容易反黄，造成瓦楞纸箱表面油墨变色；烧碱量小，加入20 分钟后，一直为白色或乳白色糊状，不透明也不粘，应酌情再加一部分烧碱溶液，使其成为半透明胶液，用碱量小粘合剂糊化不好，粘结力差，易变稠。烧碱的用量从实际观察，一般约为淀粉的12%较为合适。 氧化剂： 淀粉粘合剂中，常用的氧化剂有双氧水、次氯酸钠、高锰酸钾等。高锰酸钾作氧化剂，用量容易掌握，制成的淀粉粘合剂成品质量也稳定，但制成的淀粉粘合剂颜色为深咖啡色或棕黑色。次氯酸钠与双氧水作氧化剂制出的淀粉粘合剂色泽淡黄，但次氯酸钠制淀粉粘合剂在使用过程中质量不稳定，分解出氯气，使操作人员感到眼部不适；双氧水制成的淀粉粘合剂在使用中往往产生大量的泡沫，需投放消泡剂。另外，次氯酸钠在阳光照射或高温下
材料安全数据资料 Super Bonder (R) 29810 渗入型瞬干胶 42050 1.化学产品及其标识 产品名称: 乐泰（R）Super Bonder (R) 29810 渗入型瞬干胶 订货代号: 42050 产品类型: 氰基丙烯酸酯 2.组成,成分信息 成分C AS代码% 氰基丙烯酸乙酯7085-85-0 95-100 对苯二酚 123-31-9 0-0.5 有暴露限制的成分 暴露限制 (TWA) ACGIH OSHA 其它 成分(TLV) (PEL) 氰基丙烯酸乙酯 0.2ppm TWA 无无 对苯二酚2mg/m3 TWA 2mg/m3 TWA 2mg/m3 TWA 4mg/m3 STEL 暴露限制(STEL) ACGIH OSHA 成分(TLV) (PEL) 3.危害信息 毒性: 皮肤接触会导致烧伤.对皮肤的粘接迅速而又强烈.刺激眼睛和皮肤. 估计的口服受害限度LD50超过5000mg/kg; 估计的皮肤受害限度LD50超 过2000mg/kg. 主要侵入途径: 已知没有. 体征和症状: 当蒸汽的浓度超过TLV时,会刺激眼睛和粘膜.与上述超过 TLV的蒸汽接触, 会产生非过敏性哮喘的症状. 暴露引起生存条件恶化: 已知没有. 成分参考文献致癌物 对人体器官和其它健康情况的影响NTP IARC OSHA 氰基丙烯酸乙酯ALG IRR RES 无无无 对苯二酚BLO BNM CNS EYE IMM 无不适用无 IRR LIV MUT SKI THY
3 危害信息 缩写 N/A 不适用ALG 过敏 BLO 血液BNM 骨髓 CNS 中枢神经系统EYE 眼睛 IMM 免疫系统IRR 刺激性 LIV 肝脏MUT 致变物 RES 呼吸SKI 皮肤 THY 甲状腺 4 急救措施 摄入: 不可能摄入. 参见附录中的紧急情况处理程序. 吸入: 移到通风处. 如果症状持续, 寻求医生帮助. 皮肤接触: 用温水浸泡. 参见附录中的紧急情况处理程序. 眼睛接触: 用水流冲洗. 参见附录中的紧急情况处理程序. 5 灭火措施 闪点：150-200?F 测试方法:Tag闭杯 建议灭火剂: 二氧化碳, 泡沫, 干粉灭火剂 特殊的灭火方法: 不适用 燃烧或热分解所产生的有害物质:刺激性的有机碎片. 特别火灾或爆炸危害: 无 爆炸限制: (在空气中的体积比, %) 下限:不适用 (在空气中的体积比, %) 上限:不适用 6. 意外泄露措施 出现意外溢出 或泄露处理措施: 用水冲洗, 使产品聚合. 用惰性吸收剂吸收. 7. 操作和贮存 安全贮存: 在不大于75?F的条件下贮存. (要想获得具体的贮存寿命情况, 请与乐泰用户服务中心联系, 1-800-243-4874) 操作: 避免长期与皮肤和眼睛接触. 避免吸入蒸汽.
单组分聚氨酯胶粘剂配方和合成机理 1.湿固化机理： 湿固化型聚氨酯胶粘剂中含有活泼的NCO基团，当暴露于空气中时能与空气中的微量水分子发生反应；粘接时，它能与基材表面吸附的水以及表面存在羟基大呢感活性氢基团发生化学反应，生成脲键结构。因此湿固化型聚氨酯胶粘剂固化后的胶层组成是聚氨酯胶粘剂—聚脲结构。 2.软木用聚氨酯胶: 将以NCO为端基的聚氨酯胶粘剂应用于软木碎屑的粘接，由林产化工厂于软木碎屑中加入胶粘剂，混合均匀，加热压制成型，制成软木板材、片材等制品，用作保温、隔音等材料，其特点是耐水、防腐蚀。该胶粘剂是聚氨酯湿固化胶粘剂和密封剂的基础粘料，若对配方稍加调整，亦即加入一定比例的三官团的聚氧化丙烯三醇(如N-330)，制成的NCO端基的预聚体胶粘剂即可作为下列材料的粘料(基料)： (1)聚氨酯浇注型橡胶的基料； (2)建筑用聚氨酯防水材料的粘料； (3)田径运动场地用聚氨酯橡胶跑道(塑胶跑道)胶面层的粘料； (4)聚氨酯密封胶粘剂的粘料。 该胶粘剂还可用于聚氨酯泡沫塑料、聚苯乙烯泡沫等的粘接，使用方便，无公害，受到用户欢迎。 3.配方 3.1配方1： 聚氧化丙烯多元醇(M=3000) 51份 MDI 26份 TDI(80/20) 8.7份 1，4-丁二醇 4.1份 将上述四组分原料混合，在80℃反应3h后，降温，用10份二甲苯稀释，制得NCO含量约7.3％的预聚体。该预聚体可作为弹性基材的胶粘剂。具有耐水、柔韧性好、强度高等优点。胶膜的拉伸强度可达43.1MPa，伸长率360%，在80℃热水中浸泡7天后仍能保持较好的强度。 3.2配方2： 聚氧化丙烯三醇(M=6000) 400份 聚氧化丙烯二醇(4／=2000) 1000份 MDI 315份 氢化萜烯酚醛树脂 180份 按以上配方原料制成预聚体，再加人气相法二氧化硅、滑石粉等填料以及增塑剂、叔胺和有机锡类催化剂，制成含填料的预聚体。 按HDI缩二脲1610份、r-巯丙基三甲氧基硅烷40份、二甲基硅烷427份、二甲基哌嗪1.3份制成硅烷化合物。 单组分聚氨酯胶粘剂按预聚体：硅烷化合物：萜烯增粘剂=271：6：70(质量份数)混合配制。用于玻璃-帆布、铝-铝、冷轧钢-冷轧钢的粘接。
丙烯酸酯乳液胶黏剂配方组成，生产工艺及应用导读：本文详细介绍了丙烯酸酯乳液胶黏剂的分类，组成，配方等等，需要注意的是，本文中所列出配方表数据经过修改，如需要更详细的内容，请与我们的技术工程师联系。 1. 背景 丙烯酸乳液型胶粘剂是我国20世纪80年代以来发展最快的一种聚合物乳液胶粘剂，它一般是由丙烯酸酯类和甲基丙烯酸酯类共聚或加入醋酸乙烯酯等其它单体共聚而成。该胶粘剂耐候性、耐水性、耐老化性能特别好，并目具有优良的抗氧化性和很大的断裂仲长率，广泛用于包装、涂料、建筑、纺织以及皮革等行业。 随着人们对环境保护的愈发重视，环境友好型产品越来越受到普遍的关注，乳液型胶粘剂因具有无毒无害、无环境污染、不易燃易爆、生产成本低、使用方便等优点而逐渐成为未来胶粘剂的发展趋势。 禾川化学是一家专业从事精细化学品以及高分子分析、研发的公司，具有丰富的分析研发经验，经过多年的技术积累，可以运用尖端的科学仪器、完善的标准图谱库、强大原材料库，彻底解决众多化工企业生产研发过程中遇到的难题，利用其八大服务优势，最终实现企业产品性能改进及新产品研发。 样品分析检测流程：样品确认—物理表征前处理—大型仪器分析—工程师解谱—分析结果验证—后续技术服务。有任何配方技术难题，可即刻联系禾川化学技术团队，我们将为企业提供一站式配方技术解决方案！ 2. 丙烯酸乳液胶黏剂 聚丙烯酸酯是一类具有多种性能的、用途广泛的聚合物，其乳液一般是以丙烯酸甲酯、丙烯酸乙酯或丙烯酸丁酯为主要单体，与甲基丙烯酸酯单体、苯乙烯、丙烯腈等共聚形成乳液。对聚合物的结构或聚合方法加以改进，可使得改性后的丙烯酸酯胶黏剂性能更加优异。 2.1有机硅改性 有机硅树脂具有优异的耐高低温性能和耐水性能，利用有机硅对聚丙烯酸酯类乳液胶粘剂改性成为近年来研究的热点。有机功能烷氧基硅烷作为粘合促进剂和交联剂，广泛用于胶粘剂、密封胶和涂料等领域。有专家研究了一种专用于水
压敏型胶粘剂配方 [配方1] 天然橡胶100古马隆树脂30-150氧化锌30-150防老剂D 1.5汽油-甲苯混合溶剂适量 此配方即为通常被大量使用的医用氧化锌橡皮膏带所用压敏胶。基材为棉布带。 [配方2] 天然橡胶100丁苯橡胶64萜烯树脂150防老剂D 3 松香脂适量甘油适量汽油-甲苯混合溶剂适量 此配方主要用于制备电工、包装印刷线路用塑料压敏胶带。成本低廉，适用范围广泛。 [配方3] 甲组份丙烯酸丁酯190甲基丙烯酸缩水甘油酯6丙烯酸4 十二烷基硫醇 2.4过氧化苯甲酰2乙组份氯化锌（10%乙醇溶液）10三甲氧基丙烷与三苯基三异氰酸酯（37.5%醋酸乙酯溶液）6 此配方为含有多官能团化合物的丙烯酸酯压敏胶。甲：乙=1：1。涂胶量40g/m2 。基材为聚酯薄膜。涂胶后在100°C 保持10min ，即可制成压敏胶带。胶接强度在50°C为 4N/cm 。具有良好的自粘性。 [配方4] 丙烯酸丁酯100丙烯腈8N-正丁氧基甲基丙烯酰胺4 十二烷基硫醇0.2乙醇5 此配方为含氮的丙烯酸酯压敏胶。将其送入螺杆挤出机，在60°C 下，以150r/min 或7m/min 的挤出速度涂布在基材上，在130°C ，经5min加热即可制成压敏胶带。80°C 下胶接强度为4.4N/cm 。 [配方5]
混合单体丙烯酸-2-乙基已酯100双丙酮丙烯酰胺10 共聚体混合单体80丙烯酸-2-乙基已酯100醋酸乙烯48 胶粘剂共聚体20过氧化苯甲酰1二苯甲酮0.5二乙基苯胺0.5 此配方为可用紫外线固化的压敏胶。将胶液涂在聚酯薄膜上，在氮气保护下，以450W 高压汞灯，距20cm 处辐照10min ，即可制成压敏胶带。胶接强度为2N/cm。 [配方6] 醋酸乙烯-丙烯酸丁酯共聚体25松香钠盐（70%水溶液）70 甘油30异丙醇30甲醇30 此配方为水溶性压敏胶。其制成的压敏胶带，基材是易在水中分散的纸。此种压敏胶带在造纸工业中用于胶接纸张，以利于提高工作效率。 [配方7] 甲组份丙烯酸-2-乙基已酯45丙烯酸丁酯52N-羟甲基丙烯酰胺 3 过氧化苯甲酰0.3 乙组份丙烯酸-2-乙基已酯52丙烯酸丁酯20丙烯酸乙酯35 丙烯酸3过氧化苯甲酰0.35醋酸乙酯150 此配方为耐低温压敏胶。甲：乙=3：1，在室温下搅拌3h ，按30 g/m2涂胶量涂于聚酯薄膜上，在-10°C 时胶接强度可达4.9N/cm 。 [配方8] 丙烯酸丁酯112.5丙烯酸-2-乙基已酯116.5醋酸乙烯12.5 甲基丙烯酸缩水甘油酯 1.25丙烯酸7.5过氧化苯甲酰0.5 甲苯87.5醋酸乙酯162.5 此配方具有很高的内聚力和胶接强度。适用于制备胶粘带、自粘标签及双面胶带等。用于双面胶带的胶接强度为5.6N/cm 。
1、PVC管道专用密封胶黏剂 配方：（质量份数） 过氯乙烯树脂：100 ； 乙酸丁酯：340 ； 聚氯乙烯树脂：50 ； 邻苯二甲酸二丁酯：20； 醇酸树脂：40 ； 轻质碳酸钙：1400-1600 ； 丙酮：450； 制备工艺：将称量好的过氯乙烯树脂、聚氯乙烯树脂（基料）放入溶解槽内，加入丙酮和乙酸丁酯（溶剂），搅拌使树脂充分溶胀并溶解。然后加入醇酸树脂。邻苯二甲酸二丁酯对该胶黏剂进行改性，搅拌均匀后，加入轻质碳酸钙（填料）调节胶黏剂的黏度。最后送入三辊机中研磨，至细腻均匀后，即得成品。 性能及用途：主要用于PVC管材密封，也可用于其他PVC制品的粘接与密封。 正交实验L9(33) 因素和水平表 m(丙酮）：m(乙酸丁酯)/g填料用用量 序号m（过氯乙烯树脂）： m（聚氯乙烯树脂） 页脚内容1
页脚内容2 正交实验表 /g /g 1 10:10 40:40 100 2 20:10 60:20 140 3 10:20 20:60 160
2、硬聚氯乙烯管材粘合剂 配方：（质量份数） 过氯乙烯树脂（CPVC）10 聚氯乙烯树脂（PVC）1 增粘树脂（叔丁基酚醛树脂） 1.1 溶剂（环己酮：丁酮：二氯乙烷=15:15:70）10 制备工艺：在三口烧瓶中，按比例加入溶剂，搅拌均匀，在搅拌下加入CPVC和PVC粉料，加热至完全溶解，把溶液冷却到60度以下，在搅拌下加入增粘剂，直至完全溶解，冷却后出料。 正交实验L9(33) 因素和水平表 m(丁酮）：m(环己酮)：m(二氯叔丁基酚醛树 序号m（过氯乙烯树脂）： m（聚氯乙烯树脂） 页脚内容3
/g乙烷)/g脂用量/g 190:1010:10:8010 250:5020:20:6020 310:9030:30:4030 页脚内容4
光胶基础知识 一、光胶的原理： 光胶是利用分子的引力实现镜片与镜片之间的粘合，一般来说两片镜片的光圈只能相差半个圈。最好一面是高光圈，另一面是低光圈。 二、光胶的目的： 光胶是光学加工中一种必不可少的工序，是为了保证光学镜片在磨砂、抛光下盘后能达到设计图纸要求的光洁度、平行度、角度、光圈、尺寸的一种高精度的上盘方法。 比如12.7×12.7×12.7直角棱镜要求三个面的光圈N为0.5；光洁度为20—10；角精度为45°±3′，90°±30″；塔差为3′；侧垂3′；像这样的镜片就必须用光胶法上盘进行加工，否则就不能达到图纸的要求。 三、光胶的方法： 光胶分两种方法，一种是干光胶、另一种是湿光胶。比较常用也比较方便的方法是干光胶法，下面分别予以介绍。 1、干光胶法：先复检光胶面，检查表面质量（光胶面不应有过 多的毛道子、水迹、发霉等疵病），然后用粘有特殊油脂、乙 醇的光胶布擦拭靠体、镜片，再用干布擦拭靠体、镜片，再 将擦好的镜片与靠体用掸笔或吹气球将灰尘除去，然后将光 胶面对正，轻轻贴合，当看到有清晰的干涉条纹而无脏物时，
轻轻一压，零件就光胶在靠体上了。如发现有脏物或白点时，则应重新光胶。为使光胶更加牢固，并防止水分渗入，在光胶接缝处涂以保护胶等。
2、湿光胶法：先复检光胶面，检查表面质量（光胶面不应有过 多的毛道子、水迹、发霉等疵病），然后用粘有乙醇、乙醚混 合液光胶布擦拭靠体、镜片，再用石油醚擦拭靠体、镜片， 再将擦好的镜片与靠体用掸笔或吹气球将灰尘除去，然后将 光胶面对正，轻轻贴合，当看到有清晰的干涉条纹而无脏物 时，轻轻一压，零件就光胶在靠体上了。如发现有脏物或白 点时，则应重新光胶。为使光胶更加牢固，并防止水分渗入， 在光胶接缝处涂以保护胶等。 四、光胶的下盘方法： 光胶下盘时可用木锤敲击工件或加温后取下工件，还可以用比较锋利的刀片轻轻地撬工件。 感谢您的支持与配合，我们会努力把内容做得更好！

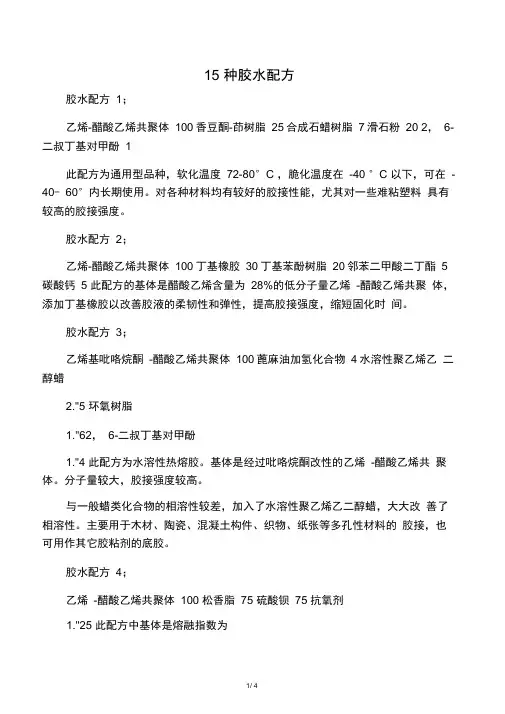

15 种胶水配方 胶水配方1； 乙烯-醋酸乙烯共聚体100香豆酮-茚树脂25合成石蜡树脂7滑石粉20 2，6-二叔丁基对甲酚1 此配方为通用型品种，软化温度72-80°C ，脆化温度在-40 °C 以下，可在- 40- 60°内长期使用。对各种材料均有较好的胶接性能，尤其对一些难粘塑料具有较高的胶接强度。 胶水配方2； 乙烯-醋酸乙烯共聚体100丁基橡胶30丁基苯酚树脂20邻苯二甲酸二丁酯5碳酸钙 5 此配方的基体是醋酸乙烯含量为28%的低分子量乙烯-醋酸乙烯共聚体，添加丁基橡胶以改善胶液的柔韧性和弹性，提高胶接强度，缩短固化时间。 胶水配方3； 乙烯基吡咯烷酮-醋酸乙烯共聚体100蓖麻油加氢化合物4水溶性聚乙烯乙二醇蜡 2."5 环氧树脂 1. "62，6-二叔丁基对甲酚 1."4 此配方为水溶性热熔胶。基体是经过吡咯烷酮改性的乙烯-醋酸乙烯共聚体。分子量较大，胶接强度较高。 与一般蜡类化合物的相溶性较差，加入了水溶性聚乙烯乙二醇蜡，大大改善了相溶性。主要用于木材、陶瓷、混凝土构件、织物、纸张等多孔性材料的胶接，也可用作其它胶粘剂的底胶。 胶水配方4； 乙烯-醋酸乙烯共聚体100 松香脂75 硫酸钡75 抗氧剂 1."25 此配方中基体是熔融指数为
24、"醋酸乙烯含量为32%的乙烯-醋酸乙烯共聚体。主要用于木材工业中的 人造板的封边加工。 胶水配方5： 乙烯-醋酸乙烯共聚体100石蜡20聚合松香（软化点＞120°）30 N-苯基-B - 萘胺 1 此配方中基体醋酸乙烯含量大于28%。可在230°C 左右熔融施工涂布， 主要用于拼接单板木材，也可用于浸渍玻璃纤维。 胶水配方6: 乙烯-醋酸乙烯共聚体70丁基橡胶30抗氧剂 0."25此配方为低熔融粘度热熔胶，在200 °时的熔融粘度为40Pa.s伸长率为30%。具有优良的涂布性和粘弹性。 胶水配方7: 乙烯-醋酸乙烯-丙烯酸酯共聚体50乙烯-氯乙烯共聚体50聚乙烯粉末100 氢氧化铝300 此配方主要用于地毯衬背胶接。涂布量350g/m 2。"粘贴强度达 5.5N/cm，具有优良的耐热性和阻燃性。 胶水配方8: 聚酰胺树脂89磷酸三苯酯9石蜡2此配方为聚酰胺热熔胶通用型品种。采用中软化点聚酰胺树脂作为基体，能在140-160°C 内长期使用，加热熔融状态下的涂布性良好，粘度较小，固化速度快。如需进一步提高胶液流动性，还可增加石蜡的用量。主要用于木材、陶瓷、纸张、织物、黄铜、铝合金、胶木及各种塑料的胶接。 胶水配方9: 低软化点聚酰胺树脂 67."31 超低软化点聚酰胺树脂
聚氨酯胶的配方设计 胶粘剂的设计是以获得最终使用性能为目的,对聚氨酯胶粘剂进行配方设计,要考虑到所制成的胶粘剂的施工性(可操作性)，固化条件及粘接强度，耐热性，耐化学品性，耐久性等性能要求。 1.聚氨酯分子设计——结构与性能聚氨酯由于其原料品种及组成的多样性,因而可合成各种各样性能的高分子材料，例如从其本体材料(即不含溶剂)的外观性严主讲,可得到由柔软至坚硬的弹性体，泡沫材料，聚氨酯从其本体性质(或者说其固化物)而言,基本上届弹性体性质,它的一些物理化学性质如粘接强度，机械性能，耐久性，耐低温性，耐药品性,主要取决于所生成的聚氨酯固化物的化学结构，所以,要对聚氨酯胶粘剂进行配方设计,首先要进行分子设计,即从化学结构及组成对性能的影响来认识，有关聚氨酯原料品种及化学结构与性能的关系。 2. 从原料角度对PU胶粘剂制备进行设计聚氨酯胶粘剂配方中一般用到三类原料:一类为NCO类原料(即二异氰酸酯或其改性物、多异氰酸酯),一类为oH类原料(即含羟基的低聚物多元醇、扩链剂等,广义地说,是含活性氢的化合物,故也包括多元胺、水等),另有一类为溶剂和催化剂等添加剂，从原料的角度对聚氨酯胶粘剂进行配方设计,其方法有下述两种。 (1).由上述原料直接配制最简单的聚氨酯胶粘剂配制法是0H类原料和NCO类原料(或及添加剂)简单地混合，直接使用，这种方法在聚氨酯胶粘剂配方设计中不常采用,原因是大多数低聚物多元醇分子量较低(通常聚醚Mr<6000,聚酯Mr<3000),因而所配制的胶粘剂组合物粘度小，初粘力小，有时即使添加催化剂,固化速度仍较慢,并且固化物强度低, 实用价值不大，并且未改性的TDI蒸气压较高,气味大，挥发毒性大,而MDI常温下为固态,使用不方便,只有少数几种商品化多异氰酸酯如PAPlDesmodur RDesmodur RFCoronate L等可用作异氰酸酯原料。不过,有几种情况可用上述方法配成聚氨酯胶粘剂例如 1)由高分子量聚酯(Mr5000-50000)的有机溶液与多异氰酸酯溶液(如Coronate L)组成的双组分聚氨酯胶粘剂,可用于复合层压薄膜等用途,性能较好，这是因为其主成分高分子量聚酯本身就有较高的初始粘接力,组成的胶粘剂内聚强度大; (2)由聚醚(或聚酯)或及水，多异氰酸酯，催化剂等配成的组合物,作为发泡型聚氨酯胶粘剂，粘合剂,用于保温材料等的粘接制造等,有一定的实用价值。 (2).NCO类及OH类原料预先氨酯化改性如上所述,由于大多数低聚物多元醇的分子量较低,并且TDI挥发毒性大,MDI常温下为固态,直接配成胶一般性能较差,故为了提高胶粘剂的初始粘度，缩短产生一定粘接强度所需的时间,通常把聚醚或聚酯多元醇
聚氨酯热熔胶黏剂的制备工艺 聚己二酸乙二醇酯(相对分子质量2000) 1份 MDI 3份 l，4一丁二醇2份 聚氨酯热熔胶黏剂制备工艺：将聚已。二酸乙二醇酯和1，4一丁二醇加入釜中，在120℃下真空(1330 Pa)脱水 2 h左右，快速加入已预热 100～110~C的MDI中。在搅拌下升温至160~C左右，维持0.5～1.0 h，待物料变稠，可拉成丝时停止反应，降温出料即得产品。 汽车专用胶黏剂配方 汽车专用胶黏剂配方 1.玻璃底涂胶配方： 硅完偶联剂20 丁酮140 丙烯酸树脂20 催化剂1 炭黑20 2.涂漆钢框底涂漆配方 多异氰酸酯(MCM-300)40 丙烯酸树脂10 炭黑10 乙酸乙酯140 3.单组分湿固化聚氨酯密封胶： 聚氨酯预聚物80 催化剂4
炭黑60 甲苯6 增塑剂30 耐水耐热的水基聚氨酯胶黏剂制备工艺烯丙醇一乙烯醇共聚物5份水95份 MDI 14份 邻苯二甲酸二丁酯2份 丁二烯一苯乙烯共聚胶乳(固含量45%) 50份 耐水耐热的水基聚氨酯胶黏剂制备工艺：将5份烯丙醇一乙烯醇共聚物在95份水中混合，再与丁二烯一苯乙烯共聚胶乳混合，然后与MDI、邻苯二甲酸二丁酯混合制得耐水、耐热的水基胶。 木材用粘合剂配方实例 参茨淀粉 320克 水 500克 双氧水(3%)10毫升 碳酸氢钠 0.65克 氢氧化钠(10%)， 140克 木材用粘合剂制备方法：按上剂量将其混合物在16～18℃下，搅拌溶解8小时，即为成品。
木材用粘合剂性能及用途：适用于纸张、纸品、糊壁纸、纸伞、卷烟、缝纫裁剪、工艺美术、书籍装订、制袋制盒、邮票上胶、印刷制板、手杖木工以及制胶合板、铸造成型、纤维加工、上浆剂等。 可单独使用也可和其它树脂并用。可用手工涂布，也可用机械施工。但在高速机械上不适宜用高粘度的粘合剂。应调节粘度，使之有适当的流动性和干燥速度。 淀粉粘合剂pH值对糊剂的稳定性和粘合强度有很大影响，应注意调节至中性 强力干粉纸箱粘合剂的工艺流程 1：强力干粉纸箱粘合剂生产配方(重量/市斤) 淀粉：92～110碳酸氢钠：3～5石膏：12～14高锰酸钾：8～10亚硫酸钠：9～13硼沙：9～13氯化镁：3～5氯化钠：10～15消泡剂：微量水：850～1000 2：强力干粉纸箱粘合剂工艺流程 原料→计量→搅拌均匀→定量包装→干粉成品→加水配制→液体成品 使用时用1比 4.2—5的水量分两次兑入干粉中。即第一次兑入三分之二的水，待3分种开始搅拌至15分种，静止10分种，再进行搅拌直到用棒能挑起丝时，将余下的三分之一的水加入搅拌均匀即成液体成品。 水溶性建筑胶黏剂的制备方法、性能及应用
15种胶水配方 胶水配方1； 乙烯-醋酸乙烯共聚体 100 香豆酮-茚树脂 25 合成石蜡树脂 7 滑石粉 20 2，6-二叔丁基对甲酚 1 此配方为通用型品种，软化温度72-80°C ，脆化温度在-40°C 以下，可在-40－60°C内长期使用。对各种材料均有较好的胶接性能，尤其对一些难粘塑料具有较高的胶接强度。 胶水配方2； 乙烯-醋酸乙烯共聚体 100 丁基橡胶 30 丁基苯酚树脂 20 邻苯二甲酸二丁酯 5 碳酸钙 5 此配方的基体是醋酸乙烯含量为28%的低分子量乙烯-醋酸乙烯共 聚体，添加丁基橡胶以改善胶液的柔韧性和弹性，提高胶接强度，缩短固化时间。 胶水配方3； 乙烯基吡咯烷酮-醋酸乙烯共聚体 100 蓖麻油加氢化合物 4 水溶性聚乙烯乙二醇蜡 2.5 环氧树脂 1.6 2，6-二叔丁基对甲酚 1.4 此配方为水溶性热熔胶。基体是经过吡咯烷酮改性的乙烯-醋酸乙烯共聚体。分子量较大，胶接强度较高。与一般蜡类化合物的相溶性较差，加入了水溶性聚乙烯乙二醇蜡，大大改善了相溶性。主要用于木材、陶瓷、混凝土构件、织物、纸张等多孔性材料的胶接，也可用作其它胶粘剂的底胶。 胶水配方4； 乙烯-醋酸乙烯共聚体 100 松香脂 75 硫酸钡 75 抗氧剂 1.25 此配方中基体是熔融指数为24、醋酸乙烯含量为32%的乙烯-醋酸乙烯共聚体。主要用于木材工业中的人造板的封边加工。 胶水配方5： 乙烯-醋酸乙烯共聚体 100 石蜡 20 聚合松香（软化点>120°C） 30 N-苯基-Ｂ- 萘胺 1 此配方中基体醋酸乙烯含量大于28%。可在230°C 左右熔融施工涂布，主要用于拼接单板木材，也可用于浸渍玻璃纤维。 胶水配方６： 乙烯-醋酸乙烯共聚体 70 丁基橡胶 30 抗氧剂 0.25 此配方为低熔融粘度热熔胶，在200°C时的熔融粘度为40Pa.s ，伸长率为30%。具有优良的涂布性和粘弹性。 胶水配方7：
单组分聚氨酯胶粘剂配方和合成机理 单组分聚氨酯胶粘剂配方和合成机理 湿固化型聚氨酯胶 1.湿固化机理：湿固化型聚氨酯胶粘剂中含有活泼的NCO基团，当暴露于空气中时能与空气中的微量水分子发生反应；粘接时，它能与基材表面吸附的水以及表面存在羟基大呢感活性氢基团发生化学反应，生成脲键结构。因此湿固化型聚氨酯胶粘剂固化后的胶层组成是聚氨酯胶粘剂—聚脲结构。 2.软木用聚氨酯胶:将以NCO为端基的聚氨酯胶粘剂应用于软木碎屑的粘接，由林产化工厂于软木碎屑中加入胶粘剂，混合均匀，加热压制成型，制成软木板材、片材等制品，用作保温、隔音等材料，其特点是耐水、防腐蚀。该胶粘剂是聚氨酯湿固化胶粘剂和密封剂的基础粘料，若对配方稍加调整，亦即加入一定比例的三官团的聚氧化丙烯三醇(如N-330)，制成的NCO端基的预聚体胶粘剂即可作为下列材料的粘料(基料)： (1)聚氨酯浇注型橡胶的基料； (2)建筑用聚氨酯防水材料的粘料； (3)田径运动场地用聚氨酯橡胶跑道(塑胶跑道)胶面层的粘料； (4)聚氨酯密封胶粘剂的粘料。 该胶粘剂还可用于聚氨酯泡沫塑料、聚苯乙烯泡沫等的粘接，使用方便，无公害，受到用户欢迎。 3.配方1：聚氧化丙烯多元醇(M=3000) 51份 MDI 26份 TDI(80/20) 8.7份 1，4-丁二醇 4.1份 将上述四组分原料混合，在80℃反应3h后，降温，用10份二甲苯稀释，制得NCO含量约7.3％的预聚体。该预聚体可作为弹性基材的胶粘剂。具有耐水、柔韧性好、强度高等优点。胶膜的拉伸强度可达43.1MPa，伸长率360%，在80℃热水中浸泡7天后仍能保持较好的强度。 配方2：聚氧化丙烯三醇(M=6000) 400份 聚氧化丙烯二醇(4／=2000) 1000份
手机镜头常用塑胶材料简介 一下内容原创，转载请注明出处 1，高折射率王者“ OKP-1” 拥有顶尖的高折，在前一个通用的成功材料0KP4HT勺基础上，改进降低了双折射，改善了脱模效果和流动性。台湾和韩系厂都在使用，2014年上半年，才开始推大陆市场。价格和 OKP4HH不多。本人看好的材料。 2，经典的高折贵族“ OKP4H”T 塑胶材料的高折一族，稀缺的高折和较好的成型效果使其价格一直维持高昂。双折射较差，是已经大规模实用过的材料，现在仍然在大量运用中。 3，OKP系列的奠基者“ 0KP4 拥有较好的双折射和成型特性，但折射率在OKP S列里偏低。不少设计都会实用到。4，持续改进的智者“ APL5514DP，APL5514M，L APL5514CL” APEL系列的塑胶材料都拥有优秀的透过率，流动性，低双折射。以及大约OKP系列1/3~1/4 的价格优势。所以APEL的竞争力很大，每天都有大量的APL系列塑胶被镜头厂实用。另外DP-ML-CL持续改善的系列产品都具有相似的折射率，所以替换起来很方便。 5，黑马材料“ EP5000” 大阪瓦斯的EP5000从出道就针对0KP4HT它与0KP4H拥有极其接近的折射率。同时拥有更好的流动性和超低的双折射，还具有比0KP4H稍低的价格。所以EP5000迅速抢占了0KP4HT勺市场，这才逼的三井化学出0KP1 EP500Q我做设计优选的材料。 6，内力深厚的高僧“ E48R” ZE0NEX勺看家材料，从330R, 480R一路发展起来。低双折射，低吸水率，耐高温，不易附静电，外观容易保持。早已经被大规模使用起来了，通常被设计在对外观要求较高的最后一片镜片。APL系列和其有类似的价格和相差不远的折射率，可想相互替代设计，但APL 的外观效果通常没有E48R优异。强烈推荐的材料。 7，超凡脱俗的高僧“ K26R” K26R是E48R的升级版本，略微提高了折射率，继承了E48R的各种优异特性，进一步改善了成型的流动性和脱模效果。K26R在日企已经有很多成功设计在使用中了，大陆才刚刚接触使用。这是我也很看好的材料。价格比E48R稍高，后面可能会降价。 8,经典的PC材“PC_AD5503 PC系列的老前辈代表，高折射率（不够高），比较大的双折射，吸水率高，成型缩水大。总之作为光学材料物性不够好。但其价格不到0KP系列的1/10，所以低端的，廉价的手机镜头都还在使用这种材料。在国内的用量很大。 9，经典通用的材料“ PMM”A 又称亚克力，经典的透明塑胶，低折射率，低双折射，高透过率，高吸水性。以及超级的价格：比PC_AD550还要便宜一半多。最大的缺憾是不耐高温，无法镀膜，所以只能用在低端镜头中。 综上，手机镜头常用的光学材料基本以及都有了，其他一些没列的材料是不建议使用的。原因包括材料特性不好，库存不足，没大量应用，厂家不推广了等。 BY：Ivan
粘纸箱用的胶水是什么配方组成的？ 悬赏分：0|解决时间：2010-1-5 22:55 |提问者：veryboy1981 纸板成型后，要把两边粘在一起才能成型，以前是用打钉的，现在客人要用胶水粘的，不知道胶水的配方是什么。 最佳答案 一)一元胶粘剂配方1(皮鞋用室温硫化胶粘剂) 氯丁橡胶(LDJ-240) 80 防老剂 D 2 氯丁橡胶(LDJ-121) 20 RX-80树脂10 氧化锌 5 甲苯～250 氧化镁4 醋酸乙酯～100 固形物约21％ 胶浆浓度视季节应作适当调节，冬天为胶料：溶剂=1；3.5，夏天为1：4。若使用以下二组混合溶剂，毒性较低： (1)醋酸乙酯：环己烷：120号汽油：50：20：30(质量)。(2)醋酸乙酯：丙酮：120号汽油=35：20：45(质量)。使用前添加固化剂JQ—1 10％(质量)或7900固化剂2％，但海绵凉、拖鞋由于本身强度较低，所要求的粘合强度也相应低些，所以固化剂用量要少些，一般2％-5％、有时可低至1％。配方2(皮鞋用室温硫化胶粘剂) 氯丁橡胶(A-90) 100 防老剂D 1 氧化锌 5 210酚醛树脂15 氧化镁 4 甲苯252 固形物含量24.85％ 醋酸乙酯126 JQ-1添加10％，底材为硫化橡胶，不同的鞋帮的粘合强度如下：猪皮4.47kN ／m，国产牛皮2.12kN／m，进口中皮3.48kN／m，合成革1.22kN／m。 配方3(皮鞋用室温硫化胶粘剂) 氯丁橡胶(A-90) 40 防老剂D 2 氯丁橡胶(LDJ-240) 40 甲苯333 氯丁橡胶(LDJ-241) 20 醋酸乙酯111 氧化锌5 氧化镁 4 固形物含量20％ 添加10％JQ—1，不同材料的粘合强度如下：普通硫化胶底与不同的鞋帮——猪皮4.97kN／m，国产牛皮2.98kN／m，进口牛皮3.3kN／m，合成革1.23kN ／m。 耐油胶底与不同的鞋帮——猪皮4.43kN／m，进口牛皮2.56kN／m，合成革1.38kN／m。配方4(皮鞋用室温硫化胶粘剂) 氯丁橡胶(A-90) 100 防老剂D 1 氧化锌5 210酚醛树脂10 氧化镁4 甲苯268.4 醋酸乙酯122 固形物含量23.8％ 添加10％JQ-1，普通硫化橡胶底与不同的鞋帮粘合强度如下：猪皮3.47kN／m，国产牛皮1.36kN／m，进口牛皮2.4kN／m，合成革1.59kN／m。 配方5(皮鞋用室温硫化胶粘剂) 氯丁橡胶(LDJ-241) 100 氧化锌 5 氧化镁 6 防老剂D 2 210酚醛树脂10-15 溶剂461-504 固形物含量20.8％～23.8％胶料：溶剂=1：3.75(冬季)和1：4(夏季)，固化剂(JQ-1)添加量10％。 粘合强度：帆布与帆布8.47kN／m，牛皮与胶底4.63kN／m，猪皮与胶底5.25kN ／m。配方6(耐变色的氯丁橡胶胶粘剂) 氧丁橡胶(A-90) 100 氧化锌5 氧化镁4 防老剂1010 5 环氧树脂(828) 15 钛白粉30 甲苯 至粘度为7000cps 固形物含量20％—25％ 粘合强度(帆布／天然硫化胶)：单液型5.88kN／m，双液型(加固化剂Desmodur RF)7.64kN／m；耐变色性：70℃＆#215;60d出现变色。
1、一种新型水性双组份聚氨酯胶黏剂用丙烯酸改性树脂及包含该树脂的聚氨酯胶黏剂 2、耐高温油墨用聚氨酯胶黏剂的制备方法 3、一种阻燃耐水聚氨酯胶粘剂及其制备方法 4、无溶剂型双组分聚氨酯胶粘剂及其制备方法 5、耐高温水性聚氨酯胶黏剂的制备方法 6、一种豆油醇解物聚氨酯胶粘剂的生产方法 7、一种用于橡胶地砖的聚氨酯胶粘剂的制备方法 8、聚氨酯胶粘剂 9、聚氨酯胶辊 10、一种干式复合聚氨酯胶粘剂及其制造方法 11、一种鞋用聚氨酯胶黏剂及其制备方法 12、纳米聚氨酯胶粘剂及其制备工艺 13、一种聚氨酯胶粘剂粘贴墙体保温装饰一体化板材施工方法 14、一种圆织机梭子专用聚氨酯胶轮 15、一种纳米粒子改性的聚氨酯胶黏剂及其制备方法 16、双组份改性无水聚氨酯胶 17、冷轧用聚氨酯胶辊表面破损修复方法 18、一种用于复合软包装的水性聚氨酯胶粘剂的制备方法 19、一种水性聚氨酯胶粘剂及其制备方法 20、改性聚氨酯及水性聚氨酯胶粘剂组合物 21、一种用于人造草坪背胶的蓖麻油改性聚氨酯胶粘剂组合物 22、一种单组份高固含量水性聚氨酯胶粘剂的制备方法 23、一种RFID天线基材用水性聚氨酯胶粘剂 24、一种双组份聚氨酯胶粘剂的制备方法 25、聚氨酯输送带用乳液型水性聚氨酯胶黏剂及其合成方法 26、环保型低成本聚氨酯胶粘剂生产方法 27、低游离MDI单体双组份无溶剂聚氨酯胶粘剂 28、一种高强度耐黄变弹性聚氨酯胶及其制备方法和应用 29、一种酚醛树脂-聚氨酯胶粘剂的制备方法 30、一种有机蒙脱土改性双组份聚氨酯胶粘剂及其制备方法 31、一种长寿聚氨酯胶轮 32、植珠用水性聚氨酯胶黏剂及其制备方法 33、聚氨酯胶粘剂的制备方法 34、一种水性聚氨酯胶粘剂及其制造方法 35、一种双组分聚氨酯胶粘剂及其制备方法和应用 36、可常规喷涂风机叶片用聚氨酯胶衣组合物及其制备方法 37、阻燃及耐碱聚氨酯胶粘剂的制备方法 38、一种鞋用聚氨酯胶粒的配方 39、一种溶剂型双组份聚氨酯胶黏剂及其制备方法 40、一种双组份聚氨酯胶及其制备方法 41、聚氨酯胶专用纳米碳酸钙的制备方法 42、一种单组份聚氨酯胶黏剂及其制备方法 43、室外聚氨酯胶黏剂
环氧树脂胶粘剂的常用配方 玻璃钢 常用于环氧玻璃钢的环氧树脂，有普通双酚A型如681#、6101#、634#，酚醛型环氧树脂644#，脂环族环氧6207#和HY-201聚丁二烯环氧树脂。辅助材料中固化剂常用DTA、间苯二胺、顺丁烯二酸酐、邻苯二甲酸酐、内次甲基四氢邻苯二甲酸酐等，促进剂为三乙醇胺。 配方一： 6109#环氧树脂 100 苯乙烯 5 三乙醇胺 6 三乙烯四胺 4 室温10天，加上130℃6h τ=13MPa δ=298.5MPa δ抗压=300MPa 配方二： 644#酚醛环氧化 100 NA酸酐 68 二甲基苄胺 1.8 丙酮 100 室温——120℃(40min)——200℃(40分) ——降温——卸模处理150℃/2h＋260℃/1天 配方三： 634#环氧树脂 32 3193＃聚酯 28 邻苯二甲酸酐 8 BPO 2 苯乙烯 30 100。C/2h + 180。C/8h 弯曲强度和反弹能力佳。 配方一： 618# 100 DTA 8 DBP 20 AL2O3（200目） 100 固化条件：压力（MPa）/温度℃/时间（h）0.05/20℃/24h τ=18MPa 适用金属玻璃和陶瓷粘接。 配方二： 618# 100 二乙基丙胺 8 DBP 20 AL2O3 100 0.05/20℃/48h τ ＞20MPa 用途同上。 配方三：HYJ-6# 618#100 DBP 15 AL2O3 25 2#SiO22-5 四乙烯五胺 12 0.05/20℃/48h AL/玻钢＞20MPa 适用于金属/玻璃钢粘接。 配方四： 618# 100 间苯二胺 18 600#稀释剂10 间苯二酚 10 0.05/20℃/24h τ=17.5MPa τ200℃=5.0MPa 用于耐热接头粘接。 配方五：913# A组：601#环氧 600#稀释剂201#聚酯铝粉和石英粉 B组：BF3乙醚四氢呋喃 A3PO4 A：B=10：1 0.05/15℃/6h τ=19MPa 低温快速固化适用于寒冷地区。 配方六： 四氢呋喃聚醚环氧 5 590#固化剂KH-550 0.2 0.05/30℃/30h τ
单组分聚氨酯胶粘剂配方和合成机理 单组分胶粘剂配方和合成机理 湿固化型胶 1.湿固化机理：湿固化型胶粘剂中含有活泼的NCO基团，当暴露于空气中时能与空气中的微量水分子发生反应；粘接时，它能与基材表面吸附的水以及表面存在羟基大呢感活性氢基团发生化学反应，生成脲键结构。因此湿固化型胶粘剂固化后的胶层组成是胶粘剂—聚脲结构。 2.软木用胶:将以NCO为端基的胶粘剂应用于软木碎屑的粘接，由林产化工厂于软木碎屑中加入胶粘剂，混合均匀，加热压制成型，制成软木板材、片材等制品，用作保温、隔音等材料，其特点是耐水、防腐蚀。该胶粘剂是湿固化胶粘剂和密封剂的基础粘料，若对配方稍加调整，亦即加入一定比例的三官团的聚氧化丙烯三醇(如N-330)，制成的NCO端基的预聚体胶粘剂即可作为下列材料的粘料(基料)： (1)浇注型橡胶的基料； (2)建筑用防水材料的粘料； (3)田径运动场地用橡胶跑道(塑胶跑道)胶面层的粘料； (4)密封胶粘剂的粘料。 该胶粘剂还可用于泡沫、聚苯乙烯泡沫等的粘接，使用方便，无公害，受到用户欢迎。 3.配方1：聚氧化丙烯多元醇(M=3000) 51份 MDI 26份 TDI(80/20) 8.7份 1，4-丁二醇 4.1份
将上述四组分原料混合，在80℃反应3h后，降温，用10份二甲苯稀释，制得NCO含量约7.3％的预聚体。该预聚体可作为弹性基材的胶粘剂。具有耐水、柔韧性好、强度高等优点。胶膜的拉伸强度可达43.1MPa，伸长率360%，在80℃热水中浸泡7天后仍能保持较好的强度。 配方2：聚氧化丙烯三醇(M=6000) 400份 聚氧化丙烯二醇(4／=2000) 1000份 MDI315份 氢化萜烯酚醛树脂180份 按以上配方原料制成预聚体，再加人气相法二氧化硅、滑石粉等填料以及增塑剂、叔胺和有机锡类催化剂，制成含填料的预聚体。 按HDI缩二脲1610份、r-巯丙基三甲氧基硅烷40份、二甲基硅烷427份、二甲基哌嗪1.3份制成硅烷化合物。 单组分胶粘剂按预聚体：硅烷化合物：萜烯增粘剂=271：6：70(质量份数)混合配制。用于玻璃-帆布、铝-铝、冷轧钢-冷轧钢的粘接。 配方3：高活性聚醚多元醇(M=5500) 2556份 PAPI(平均官能团度2．1) 5108份 苯乙烯568份 丙烯腈568份 高活性聚醚多元醇与PAPI于100℃反应，制得预聚体，于此预聚体中，要3h内慢慢加人苯乙烯和丙烯腈的混合液，并每隔1h 添加28份偶氮二异丁腈(ABIN)，最后再反应2h，并于120℃减压抽除未反应单体，制得产品粘度为6000Pa·s，外观为浅褐色不透明的粘稠液，NCO含量为12.9％。 称取上述预聚体100份，加入20份炭黑、2.5份惰性填料，制成湿固化接枝型单组分胶粘剂，其剪切强度达8MPa，而且有触变性。而未接枝的胶粘剂，其剪切强度为5MPa，外观为自由流动的粘稠液。 配方4 ：聚醚多元醇(M=2800) 200份
