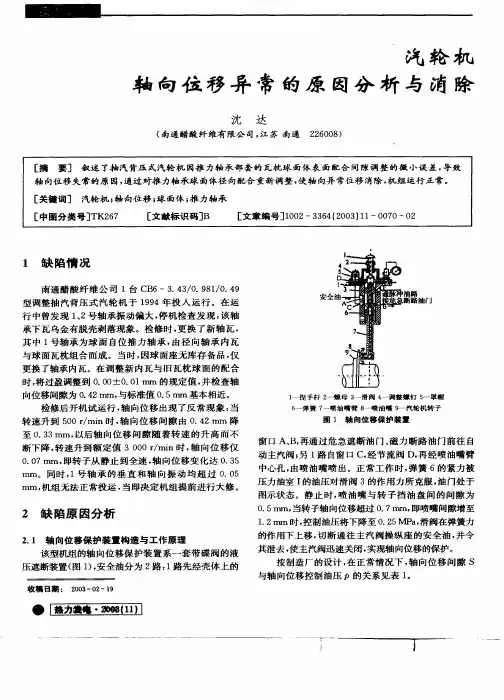

汽轮机轴向位移异常
造成汽轮机推力轴承损坏，严重时导致汽轮机动静部分磨损。
主要现象：
1．轴向位移指示增大，发声光报警，胀差随之变化。
2．推力轴承金属温度及回油温度升高。
3．机组振动增大，并伴有异音。
主要原因：
1．主蒸汽参数、真空、机组负荷大幅度波动，造成轴向推力增加。
2．汽轮机水冲击。
3．推力瓦块乌金磨损，润滑油压过低或油温过高使油膜破坏。
4．通流部分结垢、断叶片或漏汽严重，造成轴向推力增加。
5．平衡鼓、汽封片磨损。
6．抽汽运行方式发生变化。
7．发电机转子串动。
8．周波下降。
处理要点：
1．发现轴向位移增大时，应检查负荷、蒸汽参数、轴封汽温度、真空、润滑油温、推力瓦块温度、差胀等的变化，并设法调整，必要时通知热工校表。
2．汽温、汽压降低时，通知锅炉提高进汽参数，并适当减少负荷使轴向位移降低。
3．当轴向位移上升至报警值，汇报值长，采取降低负荷或适当调整抽汽运行方式使之下降至正常。
4．当轴向位移上升并伴有不正常的响声，机组剧烈振动，应破坏真空紧急停机。
5、汽轮机发生水冲击，应破坏真空紧急停机。
6．如因叶片结垢严重使轴向位移增大时，汇报值长适当降低负荷，使轴向位移恢复至正常。
7．轴向位移升至跳阐时，机组应自动跳闸，否则应紧急故障停机。
8．轴向位移增大时，推力瓦块温度异常升高，任意一块瓦温升高至90℃时，减负荷；如升高至107℃时，应破坏真空紧急停机。
防范措施：
1、机组升降负荷过程中，加强对振动等参数监视，保证蒸汽参数与负荷、缸温相匹配，防止负荷蒸汽参数大幅度变动。
2．保证汽水品质合格。
3．加强对高／低加热器、除氧器运行监视，确保水位正常。
汽轮机轴向位移异常 造成汽轮机推力轴承损坏，严重时导致汽轮机动静部分磨损。 主要现象： 1．轴向位移指示增大，发声光报警，胀差随之变化。 2．推力轴承金属温度及回油温度升高。 3．机组振动增大，并伴有异音。 主要原因： 1．主蒸汽参数、真空、机组负荷大幅度波动，造成轴向推力增加。 2．汽轮机水冲击。 3．推力瓦块乌金磨损，润滑油压过低或油温过高使油膜破坏。 4．通流部分结垢、断叶片或漏汽严重，造成轴向推力增加。 5．平衡鼓、汽封片磨损。 6．抽汽运行方式发生变化。 7．发电机转子串动。 8．周波下降。 处理要点： 1．发现轴向位移增大时，应检查负荷、蒸汽参数、轴封汽温度、真空、润滑油温、推力瓦块温度、差胀等的变化，并设法调整，必要时通知热工校表。 2．汽温、汽压降低时，通知锅炉提高进汽参数，并适当减少负荷使轴向位移降低。 3．当轴向位移上升至报警值，汇报值长，采取降低负荷或适当调整抽汽运行方式使之下降至正常。 4．当轴向位移上升并伴有不正常的响声，机组剧烈振动，应破坏真空紧急停机。 5、汽轮机发生水冲击，应破坏真空紧急停机。 6．如因叶片结垢严重使轴向位移增大时，汇报值长适当降低负荷，使轴向位移恢复至正常。 7．轴向位移升至跳阐时，机组应自动跳闸，否则应紧急故障停机。 8．轴向位移增大时，推力瓦块温度异常升高，任意一块瓦温升高至90℃时，减负荷；如升高至107℃时，应破坏真空紧急停机。 防范措施：
1、机组升降负荷过程中，加强对振动等参数监视，保证蒸汽参数与负荷、缸温相匹配，防止负荷蒸汽参数大幅度变动。 2．保证汽水品质合格。 3．加强对高／低加热器、除氧器运行监视，确保水位正常。

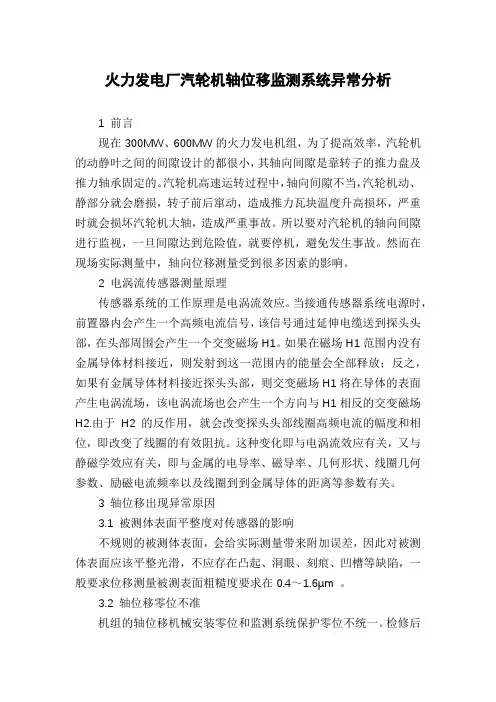

轴向位移又叫串轴，就是沿着轴的方向上的位移。总位移可能不在这一个轴线上，我们可以将位移按平行、垂直轴两个方向正交分解，在平行轴方向上的位移就是轴向位移。轴向位移反映的是汽轮机转动部分和静止部分的相对位置，轴向位移变化，也是静子和转子轴向相对位置发生了变化。全冷状态下一般以转子推力盘紧贴推力瓦为零位。向发电机为正，反之为负,汽轮机转子沿轴向向后移动的距离就叫轴向位移。 影响轴向位移的因素 1).负荷变化. 2).叶片结垢严重. 3).汽温变化. 4).蒸汽流量变化. 5).高压轴封漏汽大,影响轴承座温度的升高. 6).频率变化. 7).运行中叶片断落. 8).水冲击. 9).推力轴瓦磨损或损坏. 10).抽汽停用,轴向推力变化. 11).发电机转子窜动. 12).高压汽封疏汽压调节变化. 13).真空变化. 14).电气式轴位移表受频率,电压的变化影响. 15).液压式轴位移表受主油泵出口油压,油温变化等影响. 轴向位移大如何消除 如果是机组运行中轴向位移偏大，那就降负荷，这样就能减少轴向位移。 机组停机后应该用千斤顶检查转子产生轴向位移的原因，比如推力瓦块的推力间隙是否过大，轴承是否定位不良，找到原因并消除。还有就是检查轴向位移的测量回路是否存在问题。 ?汽轮机轴向位移-零点定位到底是在推力盘靠在工作瓦上的时候还是靠在非工作瓦上的时候来确定的，还是两边都行？定完位后还要给推回中间位置吗？ 1.是平衡盘靠在推力瓦工作面上,因为汽轮机正常运行时,转子就在这个位置上。 2.我们厂轴向位移定零位是推力盘紧靠工作瓦块自然回松后作为基准点。 3.实际工作中,转子轴向位移零位定位可以有三种方案：①汽轮机转子推力盘贴死推力瓦工作面的状态下定位；②推力盘贴死推力瓦非工作面的状态下定位； ③推力盘处于推力轴承工作瓦与非工作瓦之间，不贴死任何一面的情况下定位。汽轮机转子轴向位移的保护值一般为正、负向各1.0毫米，而推力轴承的推力总间隙一般只有0.25至0.38左右，因此，推力盘处在什么状态下定轴向零位，对汽轮机轴位移的影响不大。另外，汽轮机的差胀最大有十几个毫米，更不介意轴

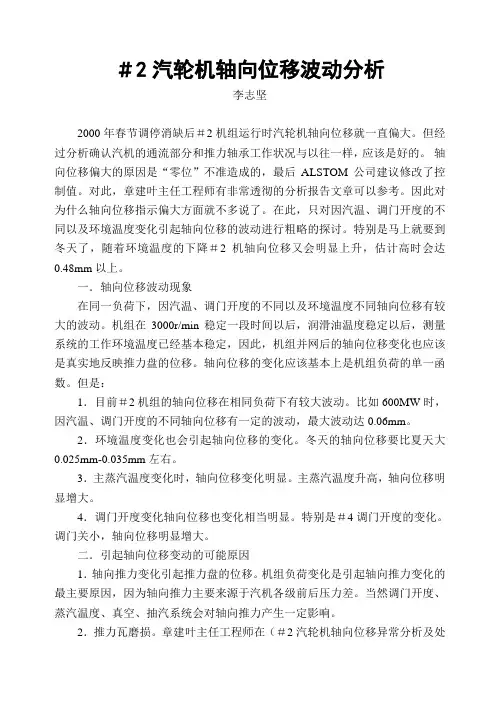

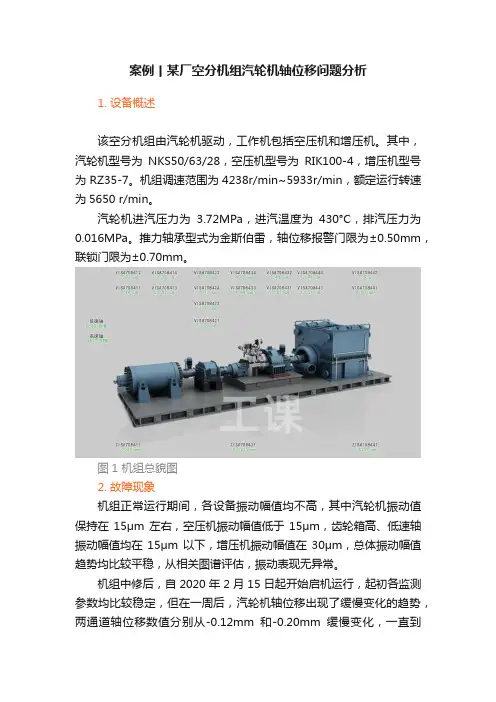

＃2汽轮机轴向位移波动分析 李志坚 2000年春节调停消缺后＃2机组运行时汽轮机轴向位移就一直偏大。但经过分析确认汽机的通流部分和推力轴承工作状况与以往一样，应该是好的。轴向位移偏大的原因是“零位”不准造成的，最后ALSTOM公司建议修改了控制值。对此，章建叶主任工程师有非常透彻的分析报告文章可以参考。因此对为什么轴向位移指示偏大方面就不多说了。在此，只对因汽温、调门开度的不同以及环境温度变化引起轴向位移的波动进行粗略的探讨。特别是马上就要到冬天了，随着环境温度的下降＃2机轴向位移又会明显上升，估计高时会达0.48mm以上。 一．轴向位移波动现象 在同一负荷下，因汽温、调门开度的不同以及环境温度不同轴向位移有较大的波动。机组在3000r/min稳定一段时间以后，润滑油温度稳定以后，测量系统的工作环境温度已经基本稳定，因此，机组并网后的轴向位移变化也应该是真实地反映推力盘的位移。轴向位移的变化应该基本上是机组负荷的单一函数。但是： 1．目前＃2机组的轴向位移在相同负荷下有较大波动。比如600MW时，因汽温、调门开度的不同轴向位移有一定的波动，最大波动达0.06mm。 2．环境温度变化也会引起轴向位移的变化。冬天的轴向位移要比夏天大0.025mm-0.035mm左右。 3．主蒸汽温度变化时，轴向位移变化明显。主蒸汽温度升高，轴向位移明显增大。 4．调门开度变化轴向位移也变化相当明显。特别是＃4调门开度的变化。调门关小，轴向位移明显增大。 二．引起轴向位移变动的可能原因 1．轴向推力变化引起推力盘的位移。机组负荷变化是引起轴向推力变化的最主要原因，因为轴向推力主要来源于汽机各级前后压力差。当然调门开度、蒸汽温度、真空、抽汽系统会对轴向推力产生一定影响。 2．推力瓦磨损。章建叶主任工程师在（＃2汽轮机轴向位移异常分析及处
