画法几何复习题及答案 一、填空题（1Ｘ30＝30分） 1、投影法分中心投影和平行投影两大类。 2、在点的三面投影图中，aax反映点A到 V 面的距离，a’az反映点A到 W 面的距离。 3、绘制机械图样时采用的比例，为图样机件要素的线性尺寸与实际机件相应要素的线性之比。 4、正垂面上的圆在V面上的投影为直线，在H面上的投影形状为椭圆。 5、空间两直线的相对位置可分为平行、相交、交叉和垂直四种。 6、同一机件如采用不同的比例画出图样，则其图形大小不同（相同，不同），但图上所标注的尺寸数值是一样的（一样的，不一样的）。 7、图形是圆、大于半圆注直径尺寸；图形是半圆、小于半圆注半径尺寸。 8、表示回转面在投射方向上可见、不可见的分界线，称为转向轮廓线。 9、两等径圆柱相贯，其相贯线形状为椭圆。 10、组合体尺寸种类分为定形尺寸、定位尺寸和总体尺寸。 11、用于普通连接的螺栓与被连接件的光孔间是否属于配合关系否。 12、圆锥销GB117-86 A10×30代号中的“10”是指销的小端直径。 13、两标准圆柱齿轮啮合时，其两节圆应相切。 14、含有标准结构要素的零件，是否一定属于标准件不一定。 15、已知双线螺纹，导程Ｐw＝10，其螺距Ｐ＝ 5 。 16、已知标准直齿圆柱齿轮m＝３，z=20，其齿顶圆直径d ＝ 66 。 a 17、Φ50f７代号中的“f７”是轴的公差带代号，其中“f”表示基本偏差代号。 18、多面正投影图是工程中应用最广泛的一种图示方法。 19、建筑剖面图的剖切位置应选择在能反映内部构造比较复杂和典型的的部位， 并应通过门窗洞。 20、点的三面投影规律是：①点的正面投影与点的水平投影的连线垂直于OX轴。②点的正面投影与点的侧面投影的连线垂直于OZ轴。③点的水平投影到OX轴的距离等于点的侧面投影到OZ轴的距离。 21、在三投影面体系中直线与投影面的相对位置可分一般位置直线、投影面平行线和_ 投影面垂直线。 22、空间两直线互相平行，则它们的同面投影也一定平行。
(单选题) 1: 根据投射方向是否垂直于轴测投影面，轴测投影可分成两类即正轴测投影和斜轴测投影 A: 正确 B: 错误 正确答案: (单选题) 2: 凡是屋檐相交的两屋面必相较于倾斜的屋脊或天沟。如果两屋檐正交，则在水平投影中斜脊梁=或天沟无屋檐成（）度角的直线。 A: 30 B: 45 C: 60 D: 90 正确答案: (单选题) 3: 用简化伸缩系数所画的图在长度上成为实际投影长度的（）倍 A: 1 B: 1.22 C: 0.82 正确答案: (单选题) 4: 判断：在环面上作点，一般会用经圆法。 A: 正确 B: 错误 正确答案: (单选题) 5: 下列不属于装配尺寸的是（） A: 配合尺寸 B: 连接尺寸 C: 特性尺寸 正确答案: (单选题) 6: 组合体的组合方式不包括（） A: 堆积 B: 相切 C: 杂交 正确答案: (单选题) 7: A: A B: B C: C D: D 正确答案: (单选题) 8: 平面与回转体表面相交产生的交线称为（） A: 截交线 B: 相贯线 正确答案: (单选题) 9: 平面上的各等高线彼此平行，但各等高线间的高差与水平距离的比值会有变化 A: 正确 B: 错误 正确答案: (单选题) 10: 凸台和凹坑的作用是（） A: 保证良好的接触并减小加工面 B: 便于装配并防止锐角伤人 C: 便于退刀或者使相配零件良好接触 正确答案: (单选题) 11: 两个回转体共轴时，其相贯线是（）
D: 以上均有可能 正确答案: (单选题) 12: 根据有关标准规定，用正投影法绘制出物体的图形，称为（） A: 视图 B: 剖视图 C: 断面图 正确答案: (单选题) 13: 通常用直线上两点的标高投影来表示该直线 A: 正确 B: 错误 正确答案: (单选题) 14: 假想用剖切面剖开机件，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得到图形，属于（） A: 正视图 B: 斜视图 C: 剖视图 正确答案: (单选题) 15: A: A B: B C: C D: D 正确答案: (单选题) 16: A: A B: B C: C D: D 正确答案: (单选题) 17: 如果曲面体表面的投影或直线的投影具有积聚性，那么，贯穿点的投影在有积聚性的投影中为已知，其余投影可利用表面做点的方法求得 A: 正确 B: 错误 正确答案: (单选题) 18: 下列不属于求作截交线的方法的是（） A: 辅助平面法 B: 换面法 C: 素线法 正确答案: (单选题) 19: 直线上任意两点的高差与其水平距离之比，称为该直线的（） A: 倾角 B: 倾斜比 C: 平距 D: 坡度 正确答案: (单选题) 20: 两曲面体的相贯线一般为封闭的空间曲线，当两圆柱面的素线平行时，相贯线为（） A: 直线和一段圆弧 B: 全部直线 C: 圆 正确答案:
第一章制图基本知识第二章正投影法基础第三章换面法 第四章组合体 1. 组合体视图的画法 2. 平面与回转面的交线 3. 两回转面的交线 4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章轴测图 第六章机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章零件图 第八章常用标准件和齿轮、 弹簧表示法 第九章装配图 P 3 P 2 第一章制图基本知识
第一章制图基本知识 第二章正投影法基础 第三章换面法 第四章组合体 1. 组合体视图的画法 2. 平面与回转面的交线 3. 两回转面的交线 4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章轴测图 第六章机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章零件图 第八章常用标准件和齿轮、 弹簧表示法
第一章制图基本知识 第二章正投影法基础 第三章换面法 第四章组合体 1. 组合体视图的画法 2. 平面与回转面的交线 3. 两回转面的交线 4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章轴测图 第六章机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章零件图 第八章常用标准件和齿轮、 弹簧表示法
第一章制图基本知识 第二章正投影法基础 第三章换面法 第四章组合体 1. 组合体视图的画法 2. 平面与回转面的交线 3. 两回转面的交线 4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章轴测图 第六章机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章零件图 第八章常用标准件和齿轮、 弹簧表示法
换填法施工工艺标准 适用范围 本标准适用于淤泥、淤泥质土、湿陷性黄土、素填土、杂填土地基 及暗沟、暗塘的浅层处理。 施工准备 砂石换填 1. 材料及主要机具： 1)天然级配砂石或人工级配砂石：宜采用质地坚硬的中砂、粗砂、砾 砂、碎（卵）石、石屑或其他工业废粒料。在缺少中、粗砂和砾石 的地区，可采用细砂，但宜同时掺入一定数量的碎石或卵石，其掺 量应符合设计要求。颗粒级配应良好。 2)级配砂石材料，不得含有草根、树叶、塑料袋等有机杂物及垃圾。 用做排水固结地基时，含泥量不宜超过3%。碎石或卵石最大粒径不 得大于垫层或虚铺厚度的2/3，并不宜大于50mm。 3)主要机具：一般应备有木夯、蛙式或柴油打夯机、推土机、压路机 （6～10t）、手推车、平头铁锹、喷水用胶管、2m 靠尺、小线或 细铅丝、钢尺或木折尺等。 2. 作业条件： 1)设置控制铺筑厚度的标志，如水平标准木桩或标高桩，或在固定的 建筑物墙上、槽和沟的边坡上弹上水平标高线或钉上水平标高木
橛。 2)在地下水位高于基坑（槽）底面的工程中施工时，应采取排水或降 低地下水位的措施，使基坑（槽）保持无水状态。 3)铺筑前，应组织有关单位共同验槽，包括轴线尺寸、水平标高、地 质情况，如有无孔洞、沟、井、墓穴等。应在未做地基前处理完毕 并办理隐检手续。 检查基槽（坑）、管沟的边坡是否稳定，并清除基底上的浮土和积水。 灰土换填 1. 材料及主要机具： 1)土：宜优先采用基槽中挖出的土，但不得含有有机杂物，使用前应 先过筛，其粒径不大于15mm。含水量应符合规定。 2)石灰：应用块灰或生石灰粉；使用前应充分熟化过筛，不得含有粒 径大于5mm 的生石灰块，也不得含有过多的水分。 3)主要机具有：一般应备有木夯、蛙式或柴油打夯机、手推车、筛子 （孔径6～10mm 和16～20mm两种）、标准斗、靠尺、耙子、平头铁 锹、胶皮管、小线和木折尺等。 2. 作业条件： 1)基坑（槽）在铺灰土前必须先行钎探验槽，并按设计和勘探部门的要 求处理完地基，办完隐检手续。 2)基础外侧打灰土，必须对基础，地下室墙和地下防水层、保护层进行 检查，发现损坏时应及时修补处理，办完隐检手续。现浇的混凝土基

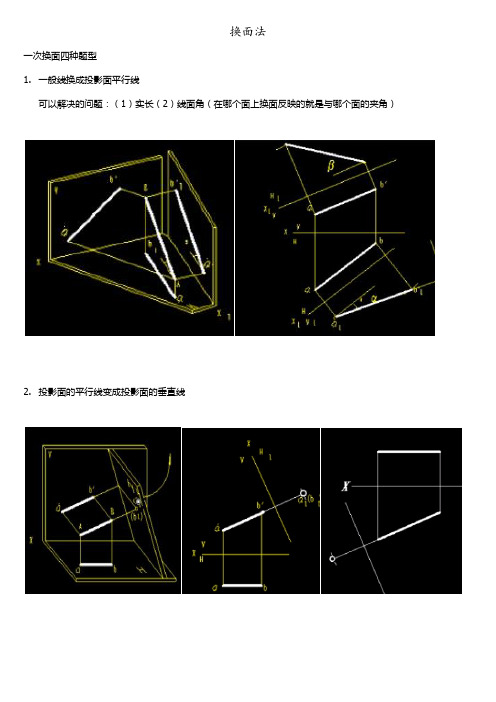

关于画法几何中换面法的初步探讨摘要：换面法是画法几何中最重要的概念之一，也是很重要的解题工具。解决一些画法几何问题采用换面法非常简便。本文对换面法做了简单介绍并，且就学习中常见的换面法问题做了一些初步剖析。 关键词：换面法、夹角、实形、交线。 一般位置的平面或直线，在任何投影面上都不反映平面或直线的实形、实长。而与投影面平行时，却能真实地反映它们原来的形状和长度。由此得到启示，只要设法将空间几何元素相对于投影面处于特殊位置，就可方便地求解一般位置几何元素度量或定位问题。这时我们假设空间几何元素的位置保持不变，用新的投影面代替原来的投影面，使几何元素在新投影面上的投影对于解题最为简便，这种方法称为变换投影面法，简称换面法。 换面法的核心理论就是把空间几何问题转化为平面几何问题，特别是解决复杂的空间几何问题作用尤为突出。换面法的新投影面选择必须符合两个基本条件：新投影面必须与空间几何元素处于有利于解题的位置和新投影面必须垂直于一个不变的投影面。只有把握这两个核心来剖析问题才能解决问题。 1、换面法求空间一般位置平面的实形 一般教材都使用换面法空间一般位置平面的实形, 如图 1 所示, 求正五棱柱被正垂面P v 切割后的截面的实形1121314151第一步作直线X , 平行于正垂面在主投影面上的投影线P v ; 第二步分别过1′2′3′4′5′作直线x1的垂直线并延长, 在延长线上画出俯视图投影点12 3 4 5 到主视图底边的各自等高线得到11 21 31 41 51 , 即可。
用换面法进行解题不仅需要研究几何元素之间的相对关系和这些元素与投影面之间的相对位置, 更重要的是研究如何选择新投影面以及几何元素在新投影面体系及原投影体系中投影之间的关系, 建立解题的空间几何模型, 拟定解题方法和步骤, 这都需要对空间几何关系以及这些关系在投影中的反映有更深人的分析和理解, 而分析和理解能力的提高建立在学习大量例题和完成大量作业的基础上, 所以需要大量的课时来完成。 2、求一般位置平面对投影面的夹角 方法: 将一般位置平面变换成投影面的垂直面, 如图 2 。 作图方式分二步: ( 1) 在平面内作投影面平行线, 如求a 换V 面作水平线; 求β, 换H 面作正平线; 求γ在>体系中换V 面, 作侧平线, 图为求β, 换H 面作正平线A D 。(2 ) 使新的投影轴X1 , 轴垂直于a’b′, 再将各点变换, 得到新的投影积聚为一直线b1 a1 c1, 则此直线与X1轴的夹角即为平面与V 面的倾角β。
换填法又称换土法。 所谓换土法是指将路基范围内的软土清除，用稳定性好的土、石回填并压实或夯实。在公路施工中，一般采用的是开挖换填天然砂砾,即在一定范围内,把影响路基稳定性的淤泥软土用挖掘机挖除,用天然砂砾进行换置,开挖换填深度在2m以内,采用分层填筑、分层压实、分层检测压实度的方法施工。从而改变地基的承载力特性，提高抗变形和稳定能力。在换填过程中，对于换填的天然沙砾中石头的粒径、含量和级配也应充分考虑，最好做试验检测，避免无法压实而引起沉降。 浅层处理和深层处理很难明确划分界限，一般可认为地基浅层处理的范围大致在地面以下5m深度以内。浅层人工地基的采用不仅取决于建筑物荷载量值的大小，而且在更大程度上与地基土的物理力学性质有关。地基浅层处理与深层处理相比，一般使用比较简便的工艺技术和施工设备，耗费较少量的材料 一、换填法的原理及适用范围 换填法(Replacement Method、Cushion)就是将基础底面以下不太深的一定范围内的软弱土层挖去，然后以质地坚硬、强度较高、性能稳定、具有抗侵蚀性的砂、碎石、卵石、素土、灰土、煤渣、矿渣等材料分层充填，并同时以人工或机械方法分层压、夯、振动，使之达到要求的密实度，成为良好的人工地基。 换土垫层与原土相比，具有承载力高、刚度大、变形小等优点。 按换填材料的不同，将垫层分为砂垫层、砂卵石垫层、碎石垫层、灰土或素土垫层、煤渣垫层、矿渣垫层以及用其它性能稳定、无侵蚀性的材料做的垫层等。 换填法适用于浅层地基处理，包括淤泥、淤泥质土、松散素填土、杂填土、已完成自重固结的吹填土等地基处理以及暗塘、暗沟等浅层处理和低洼区域的填筑。换填法还适用于一些地域性特殊土的处理，用于膨胀土地基可消除地基土的胀缩作用，用于湿陷性黄土地基可消除黄土的湿陷性，用于山区地基可用于处理岩面倾斜、破碎、高低差，软硬不匀以及岩溶等，用于季节性冻土地基可消除冻胀力和防止冻胀损坏等。垫层的适用范围见表。 二、垫层的作用 一提高地基承载力，大家知道，浅基础的地基承载力与基础下土层的抗剪强度有关。如果以抗剪强度较高的砂或其它填筑材料代替较软弱的土，可提高地基的承载力，避免地基破坏。 二减少沉降量，一般地基浅层部分的沉降量在总沉降量中所占的比例是比较大的。以条形基础为例，在相当于基础宽度的深度范围内的沉降量约占总沉降量的50％左右。加以密实砂或其它填筑材料代替上部软弱土层，就可以减少这部分的沉降量。由于砂垫层或其它垫层对应力的扩散作用，使作用在下卧层土上的压力减小，这样也会相应减小下卧层土的沉降量。 三加速软弱土层的排水固结，建筑物的不透水基础直接与软弱土层相接触时，在荷载的作用下，软弱土地基中的水被迫绕基础两侧排出，因而使基底下的软弱土不易固结，形成较大的孔隙水压力，还可能导致由于地基强度降低而产生塑性破坏的危险。砂垫层和砂石垫层等垫层材料透水性大，软弱土层受压后，垫层可作为良好的排水面，可以使基础下面的孔隙水压力迅速消散，加速垫层下软弱土层的固结和提高其强度，避免地基土塑性破坏。
关于地基处理换填法问题的分析 作者：李旭升 太原电力高等专科学校、土木工程系、房建1139 摘要：换填法地基处理的概念，换土垫层的施工方法及其各类换填方式的施工要点。 关键词：换填法、施工要点 引言： 由于有些软土地基不能满足建筑物承载能力的要求，应对软土地基进行有效的加固措施，以确保建筑物之稳定，但基于地基处理的方法很多，针对不同的地基形式应采取不同的处理方法，故我将对地基处理的换填法进行一下我自己的分析。 换填法又称换土法。所谓换土法是指将路基范围内的软土清除，用稳定性好的土、石回填并压实或夯实。在公路施工中，一般采用的是开挖换填天然砂砾,即在一定范围内,把影响路基稳定性的淤泥软土用挖掘机挖除,用天然砂砾进行换置,开挖换填深度在2m以内,采用分层填筑、分层压实、分层检测压实度的方法施工。从而改变地基的承载力特性，提高抗变形和稳定能力。在换填过程中，对于换填的天然沙砾中石头的粒径、含量和级配也应充分考虑，最好做试验检测，避免无法压实而引起沉降。1.换填法的适用范围和条件：当软土地基的承载力和变形满足不了建筑物的要求，而软土层的厚度又不是很大时，可采用换填法取得较好的效果。换填法常用于荷载不大的建筑、地坪、堆料场地和道路工程等的地基处理。适用于淤泥、淤泥质土、湿陷性黄土、素填土、杂填土地基及暗沟、暗塘等的浅层处理。处理深度一般在3m以内，也不宜小于0.5m。 1.1换填垫层的施工方法： 施工方法包括，机械碾压法、重锤夯实法和平板振冲法三种。 1.1.1机械碾压法：采用压路机、推土机、羊足碾或其他压实机械来压实地基土。其施工时应先将拟建建筑物范围一定深度的软弱土挖去，现将基坑底部碾压，再将沙石、素土、或灰土等垫层材料分层铺在基坑内，涿层压实。采用机械碾压施工时应注意保证碾压的速度：平碾不能大于2km/h；羊足碾不能大于3km /h；振动碾不能大于2km/h；振动压实机不能大于0.5km/h。由于分层回填碾压应注意防止基坑灌水或雨水下渗，也应控制施工含水量。防止地基因水处理不当而发生破坏。 1.1.2重锤夯实法：重锤夯实法是用起重机械将夯锤提升至一定的高度后，然后自由下落，不断重复夯击已加固地基。其主要设备为起重机械、夯锤、钢丝绳和吊钩。其施工顺序，应一夯挨一夯的顺序进行，在独立基坑内，易按先外后里的顺序夯击。当夯实完毕时，应将基坑表面修整之设计标高.采用重锤夯实施工时，应控制土的最优含水量，使土粒间有适当的水分润滑，夯击时易于相互滑动挤压密实；同时防止土的含水量过大，避免夯击成“橡皮土”。 1.1.3平板振冲法：平板振冲法是利用振动压实机来压实无粘性土或粘粒含量少、透水性较好的松散杂填土地基的方法。振动压实施工时，先振基槽两边，后振中间。振动压实的效果与填土成分、振动时间等因素有关。应注意其振动时间对地基土的影响。 2.换填法施工分类及各施工分类的优缺点和施工要点： 2.1素土垫层： 素土垫层是先挖去基础底面下部分或全部软弱土层，然后分层回填较好的素土夯实而成。素土具有一定的承载力，压缩模量在14.0~30.5MPa之间，施工简便，降低工程造价，
建筑分院 Xxx项目换填垫层法计算书 （试讲） 编 制 人 zhn 免责声明:本次试讲的内容为本人工作快 5年的个人经验总结,不代表是对规范完全正确的理解,本文所述项目存属虚构，请各位自行甄别。由于经验有限,欢迎大家批评指正.
换填垫层法计算书 对于砂垫层厚度的确定，可先假设一个垫层的厚度或者根据需要置换软弱土层的深度或下卧土层的承载力确定，然后再根据下卧层地基承载力，按公式进行验算，若不符合要求，则改变厚度，重新再验算，直到满足要求为止。 依据《建筑地基处理技术规范》(JGJ79-2012)第4节换填垫层法。 三.参数信息 本工程±0.000绝对高程为3.400，基础顶绝对高程为2.400，基础底绝对高程为1.800m上部结构传至基础顶面的竖荷载F=3776kN 基底以上填土的平均重度γ=18.8kN/m3； 基础与填土的平均重度γ0=20kN/m3； 基础类型: 独立基础, 基础截面长度 l=8m,宽度 b=4m，高度0.6m；基础埋深 Hd=2.5m ； 不考虑相邻基础影响,因相邻基础的距离 D=2.1m＞2倍的（相邻基础高差为1m）=2m。 换垫层材料重度:17kN/m3；压缩模量:25Mpa(根据条文说明表7砂一般取值为20~30 Mpa)；换填垫层承载力特征值:200kPa（砂夹石按照条文说明表6取值为200~250 kPa），换填垫层厚度:0.5m。（砂夹石压实系数依据表4.2.4取值为≥0.97） 回填土地基承载力特征值为 fak=0， 粉质粘土地基承载力特征值 fak=225kPa；（来源地勘报告） 基础宽度对地基承载力的修正系数ηb=0.15；埋深对地基承载力的修正系数ηd=1.4。 土层参数： ──────────────────────────────────-—— 序号土层描述土层基地标高hi(m) 重度i(kN/m3) 压缩模量Ei(MPa) ──────────────────────────────────-—— 1 回填土 0.60 18.8 13.3 ──────────────────────────────────-—— 2 粉质粘土 -6.0 18. 3 5.85 ──────────────────────────────────── 四.垫层厚度验算 1.厚度验算原理：
5.2换填（换土垫层法）砂石垫层 一、换填法定义 换填法亦称换土垫层法是将基础下一定深度范围内的软弱土层全部或部分挖除，然后分层回填并夯实砂、碎石、素土、灰土、粉煤灰、高炉干渣等强度较大、性能稳定和无侵蚀性的材料。 二、换土垫层法分类 当软弱地基的承载力和变形不能满足建筑物要求，且软弱土层的厚度又不很大时，换土垫层法是一种较为经济、简单的软土地基浅层处理方法。不同的回填材料形成不同的垫层，如砂垫层、碎石垫层、素土或灰土垫层、粉煤灰垫层及煤渣垫层等。 三、换土垫层法适用条件 淤泥、淤泥质土、湿陷性黄土、素填土、杂填土地基及暗沟暗塘等不良地基的浅层处理。换土深度较大时，经常出现开挖过程中因地下水位高而不得不采用降水措施；坑壁放坡占地面积大或需要基坑支护；施工土方量大，弃方多等问题，从而使处理费用高、工期延长，因此换土垫层法的处理深度常控制在3-5米范围以内。当然，若换土垫层太薄，则其作用不甚明显，因此处理深度也不应小于0.5米。 四、换土垫层法的作用 换土垫层处理软土地基，其作用主要体现在以下几个方面： 提高浅层地基承载力； 减小地基沉降量； 加速软弱土层的排水固结，即垫层起排水作用； 防止土的冻胀，即粗粒垫层材料起隔水作用； 减少或消除土的胀缩性。 换土垫层法在处理一般软弱地基时，其可起的主要作用为前三种，在某些工程中可能几种作用同时发挥（如既起提高地基承载力、减小沉降量的作用，也起排水作用）。 限于学时，本节仅介绍砂（石）垫层的设计与施工。 五、砂（石）垫层设计 砂（石）垫层的设计内容主要包括垫层厚度和宽度两方面，要求有足够的厚度以置换可能被剪切破坏的软弱土层，有足够的宽度防止砂垫层向两侧挤出。主要起排水作用的砂（石）垫层，一般厚度要求30cm，并需在基底下形成一个排水面，以保证地基土排水路径的畅通，促进软弱土层的固结，从而提高地基强度。 (1)填层厚度的确定 垫层内应力分布 如图所示，垫层厚度应根据砂垫层下面软弱下卧层土的承载力和建筑物对地基变形要求来确定。如仅以软弱下卧层承载力为控制指标，则应满足下式要求： 式中—相应于荷载效应标准组合时垫层底面处的附加压力值； —软弱下卧层顶面处土的自重压力值； —垫层底面处经深度修正后软弱下卧层的地基承载力特征值。 垫层底面处的附加压力，可按如下简化方法计算： 条形基础 矩形基础
换填法施工方案 一、适用范围 本标准适用于淤泥、淤泥质土、湿陷性黄土、素填土、杂填土地基及暗沟、暗塘的浅层处理。 二、施工准备 1. 材料及主要机具： 1)天然级配砂石或人工级配砂石：宜采用质地坚硬的中砂、粗砂、砾砂、碎（卵）石、石屑或其他工业废粒料。在缺少中、粗砂和砾石的地区，可采用细砂，但宜同时掺入一定数量的碎石或卵石，其掺量应符合设计要求。颗粒级配应良好。 2）级配砂石材料，不得含有草根、树叶、塑料袋等有机杂物及垃圾。用做排水固结地基时，含泥量不宜超过3%。碎石或卵石最大粒径不得大于垫层或虚铺厚度的2/3，并不宜大于50mm。 3）主要机具：一般应备有木夯、蛙式或柴油打夯机、推土机、压路机（6～10t）、手推车、平头铁锹、喷水用胶管、2m 靠尺、小线或细铅丝、钢尺或木折尺等 2、作业条件： 1）设置控制铺筑厚度的标志，如水平标准木桩或标高桩，或在固定的建筑物墙上、槽和沟的边坡上弹上水平标高线或钉上水平标高木橛。 2）在地下水位高于基坑（槽）底面的工程中施工时，应采取排水或降低地下水位的措施，使基坑（槽）保持无水状态。
3）铺筑前，应组织有关单位共同验槽，包括轴线尺寸、水平标高、地质情况，如有无孔洞、沟、井、墓穴等。应在未做地基前处理完毕并办理隐检手续。检查基槽（坑）、管沟的边坡是否稳定，并清除基底上的浮土和积水。 三、操作工艺 1. 工艺流程： 检验砂石质量→分层铺筑砂石→洒水→夯实或碾压→找平验收 2.对级配砂石进行技术鉴定，如是人工级配砂石，应将砂石拌合均匀，其质量均应达到设计要求或规范的规定。 3.分层铺筑砂石 1）铺筑砂石的每层厚度，一般为15～20cm，不宜超过30cm，分层厚度可用样桩控制。视不同条件，可选用夯实或压实的方法。大面积的砂石垫层，铺筑厚度可达35cm，宜采用6～10t 的压路机碾压。 2）砂和砂石地基底面宜铺设在同一标高上，如深度不同时，基土面应挖成踏步和斜坡形，搭槎处应注意压（夯）实。施工应按先深后浅的顺序进行。 3）分段施工时，接槎处应做成斜坡，每层接岔处的水平距离应错开0.5～1.0m，并应充分压（夯）实。 4）铺筑的砂石应级配均匀。如发现砂窝或石子成堆现象，应将该处砂子或石子挖出，分别填入级配好的砂石。 4. 洒水：铺筑级配砂石在夯实碾压前，应根据其干湿程度和气候条件，适当地洒水以保持砂石的最佳含水量，一般为8%～l2%。 5. 夯实或碾压；夯实或碾压的遍数，由现场试验确定。用水夯
城阳春城花园土石方工程 4#楼回填碾压 施 工 方 案 编制： 审批： 青岛建设集团建兴工程有限公司 春城花园项目经理部 2007年1月23日
一、工程概况 青岛市城阳春城花园小区4#楼工程基础地基设计为换填垫层碾压地基，地基承载力设计要求为210Kpa，回填方量约为3600立方米。 二、工程地质条件 该楼座位置原是人工形成的池塘，在前期的工作中已将淤泥等垃圾清理完毕，现在的土质为粉质粘土，局部有超深情况现已清至原土层，以符合回填条件。 三、施工方案 3.1施工工艺流程如下： 测量→进回填料→回填超深部位→碾压→回填试验段→碾压→试验段检测→大面积回填第一道→碾压→大面积回填第二道→碾压→……………至回填到设计标高→检测→验收 3.1.1在回填前首先会同甲方及监理单位对回填区的范围及高度进行测量。初步确定工程量，为储备回填料做好准备。 3.1.2当确定好回填方量时，按设计要求进回填材料。材料要求：选用粗砂及少量碎石，回填料含水率控制以手握成团，轻触松散为宜。 3.1.3回填开始前首先检查回填面的垃圾、淤泥是否清理完毕，基坑的周边是否满足设计要求的边坡稳定系数30度角的开挖尺寸。（详见附图） 然后在回填的周边建立标高控制桩，利用水准仪在每层虚铺后测量虚填厚度控制在400mm左右，确保压实系数=0.95。 3.1.4对于侧壁为原土层的边坡稳定系数为60度。（详见附图）
3.1.5碾压采用30吨震动式压路机，碾压时应按照先深后浅由短边由西向东施工顺序，轮迹应相互搭接，防止漏压。以2KM/小时的速度进行碾压，碾压遍数在5——7遍。大面积回填前首先处理换填范围内的超深部分，深度平均为0.8米，第一步先将超深部位内的水抽干，清理坑内淤泥，虚铺一层厚度为500MM，直径小于300mm的碎石作回填材料，因为碎石的透水性好适合作为第一层的回填材料。然后再用粗粒砂层层逐一回填至基坑标高9.2米由于深坑平面尺寸 较小，为了保证碾压质量深坑平面尺寸四周向外扩1米。（附剖面图）超深部分完成后，方可进行大面积施工，大面积施工第一遍虚铺厚度为500MM，碾压3-4遍不开震动，以免扰动基土。第二遍虚铺厚度为400MM，碾压遍数为5-7遍（开震动碾压）压实厚度约为300MM左右。施工边角处机械难以碾压的部位采用蛙式打夯机或是电夯进行夯实。 3.1.6沉落度控制 在垫层周边设置标高控制桩以测量沉落度用，方法即在每次回填前后用精密水准仪进行标高测定，记录其原始标高和沉落值，最后两遍的沉落值差控制在2MM范围内。 3.1.7设置试验段 在整体回填前应先做一段1米高，宽10米的试验段。检测合格后再开始大面积施工。 3.1.8试验 地基强度或承载力必须达到设计要求的标准，检测数量，每单位工程不应少于3个点，回填结束后做动力触探检测，合格后，
论换填法垫层基础处理及注意事项 李志恒 Zih-Heng Li 临沂天业建筑设计有限公司 Linyi Tianye Architectural Design Co., Ltd. 李志恒简介： 男，2003年武汉科技大学土木工程专业本科毕业，一直从事建筑结构设计工作，助工。Zih-Heng Li Introduction: Male，Wuhan University of Science and Technology in 2003 civil engineering graduate, has been engaged in structural design ，Assistant Engineer。 摘要：换填垫层法基础处理是一种常用的浅基础处理方法，本文主要从原理剖析其作用，简述常用的一种设计方法，并论述了施工需要注意的要点和检测方法及要求。 关键词：换填设计自重应力附加应力检测 Abstract: Replacement cushion method is a common basis for dealing with the shallow foundation treatment methods, this article mainly from the principles of analysis of its role, on a design commonly used methods, and discusses the need to pay attention to the main points of the construction and inspection methods and requirements. Keywords: Design-for-filled self-weight stress additional stress testing 一、换填垫层法基础处理原理 换填垫层法基础处理是将基础下一定深度内的软弱土层挖去，换填强度较高的砂、碎石或灰土等，并夯至密实的一种地基处理方法。当建筑物荷载不大，软弱土层厚度较小，采用换填垫层法能取得较好的效果。 目前，常用的垫层有：砂垫层、砂卵石垫层、碎石垫层、灰土垫层或素土垫层、煤渣垫层等以及其他性能稳定、无侵蚀性的材料做的垫层等。换填垫层发按其原理可体现一下五方面的作用：○1提高浅层地基承载力。因地基中的剪切破坏从基础底面开始，随应力的增大而向纵深发生。故以抗剪强度较高的砂或其他填筑材料置换基础下较弱的土层，可避免基础的破坏。○2减少沉降量。一般浅层地基的沉降量占总沉降量比较大。如以密实砂或其它填筑材料代替上层软弱土层，就可以减少这部分沉降量。由于砂层或其它垫层对应力的扩散作用，
换填法 目录 编辑本段概念 换填法又称换土法。 所谓换土法是指将路基范围内的软土清除，用稳定性好的土、石回填并压实或夯实。在公路施工中，一般采用的是开挖换填天然砂砾,即在一定范围内,把影响路基稳定性的淤泥软土用挖掘机挖除,用天然砂砾进行换置,开挖换填深度在2m以内,采用分层填筑、分层压实、分层检测压实度的方法施工。从而改变地基的承载力特性，提高抗变形和稳定能力。在换填过程中，对于换填的天然沙砾中石头的粒径、含量和级配也应充分考虑，最好做试验检测，避免无法压实而引起沉降。 浅层处理和深层处理很难明确划分界限，一般可认为地基浅层处理的范围大致在地面以下5m深度以内。浅层人工地基的采用不仅取决于建筑物荷载量值的大小，而且在更大程度上与地基土的物理力学性质有关。地基浅层处理与深层处理相比，一般使用比较简便的工艺技术和施工设备，耗费较少量的材料。 编辑本段一、原理及适用范围 换填法(Replacement Method、Cushion)就是将基础底面以下不太深的一定范围内的软弱土层挖去，然后以质地坚硬、强度较高、性能稳定、具有抗侵蚀性的砂、碎石、卵石、素土、灰土、煤渣、矿渣等材料分层充填，并同时以人工或机械方法分层压、夯、振动，使之达到要求的密实度，成为良好的人工地基。 换土垫层与原土相比，具有承载力高、刚度大、变形小等优点。
按换填材料的不同，将垫层分为砂垫层、砂卵石垫层、碎石垫层、灰土或素土垫层、煤渣垫层、矿渣垫层以及用其它性能稳定、无侵蚀性的材料做的垫层等。 换填法适用于浅层地基处理，包括淤泥、淤泥质土、松散素填土、杂填土、已完成自重固结的吹填土等地基处理以及暗塘、暗沟等浅层处理和低洼区域的填筑。换填法还适用于一些地域性特殊土的处理，用于膨胀土地基可消除地基土的胀缩作用，用于湿陷性黄土地基可消除黄土的湿陷性，用于山区地基可用于处理岩面倾斜、破碎、高低差，软硬不匀以及岩溶等，用于季节性冻土地基可消除冻胀力和防止冻胀损坏等。垫层的适用范围见表。 编辑本段二、垫层的作用 1、提高地基承载力，大家知道，浅基础的地基承载力与基础下土层的抗剪强度有关。如果以抗剪强度较高的砂或其它填筑材料代替较软弱的土，可提高地基的承载力，避免地基破坏。 2、减少沉降量，一般地基浅层部分的沉降量在总沉降量中所占的比例是比较大的。以条形基础为例，在相当于基础宽度的深度范围内的沉降量约占总沉降量的50％左右。加以密实砂或其它填筑材料代替上部软弱土层，就可以减少这部分的沉降量。由于砂垫层或其它垫层对应力的扩散作用，使作用在下卧层土上的压力减小，这样也会相应减小下卧层土的沉降量。 3、加速软弱土层的排水固结，建筑物的不透水基础直接与软弱土层相接触时，在荷载的作用下，软弱土地基中的水被迫绕基础两侧排出，因而使基底下的软弱土不易固结，形成较大的孔隙水压力，还可能导致由于地基强度降低而产生塑性破坏的危险。砂垫层和砂石垫层等垫层材料透水性大，软弱土层受压后，垫层可作为良好的排水面，可以使基础下面的孔隙水压力迅速消散，加速垫层下软弱土层的固结和提高其强度，避免地基土塑性破坏。 4、防止冻胀，因为粗颗粒的垫层材料孔隙大，不易产生毛细管现象，因此可以防止寒冷地区土中结冰所造成的冻胀。这时，砂垫层的底面应满足当地冻结深度的要求。 5、消除膨胀土的胀缩作用，在膨胀土地基上采用换土垫层法时，一般可选用砂、碎石、块石、煤渣或灰土等作为垫层，但是垫层的厚度应根据变形计算确定，一般不小于30cm，且垫层的宽度应大于基础的宽度，而基础两侧宜用与垫层相同的材料回填。 6、消除湿陷性黄土的湿陷作用，采用素土、灰土或二灰土垫层处理湿陷性黄土，可用于消除1～3m厚黄土层的湿陷性。 7、用于处理暗浜（bang 小河沟）和暗沟的建筑场地，城市建筑场地，有时遇到暗浜和暗沟。此类地基具有土质松软、均匀性差、有机质含量较
