《机械制图》（第六版） 习题集答案
第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。
第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接 1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。 ●注意多边形的底边都是水平线；要规范画对称轴线。 ●正五边形的画法： ①求作水平半径ON的中点M； ②以M为圆心，MA为半径作弧，交水平中心线于H。 ③AH为五边形的边长，等分圆周得顶点B、C、D、E ④连接五个顶点即为所求正五边形。 2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。 ●参教P23四心圆法画椭圆的方法做题。注意椭圆的对称轴线要规范画。 3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。
5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。 第6页点的投影 1、按立体图作诸点的两面投影。 ●根据点的两面投影的投影规律做题。 2、已知点A在V面之前36，点B在H面之上， 点D在H面上，点E在投影轴上，补全诸的两面 投影。 ●根据点的两面投影的投影规律、空间点的直角 坐标与其三个投影的关系及两点的相对位置做 题。
3、按立体图作诸点的两面投影。 ●根据点的三面投影的投影规律做题。 4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的倍。 ●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。各点坐标为： A（25，15，20） B（20，10，15） C（35，30，32） D（42，12，12） 5、按照立体图作诸点的三面投影，并表明可见性。 ●根据点的三面投影的投影规律做题，利用坐标差进行可见性的判断。（由不为0的坐标差决定，坐标值大者为可见；小者为不可见。）
第3页●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。 第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。
第6页点的投影 3、按立体图作诸点的两面投影。 ●根据点的三面投影的投影规律做题。 4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的3.5倍。 ●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。各点坐标为： A（25，15，20） B（20，10，15） C（35，30，32） D（42，12，12） 6、已知点A距离W面20；点B距离点A为25；点C与点A是对正面投影的重影点，y 坐标为30；点D在A的正下方20。补全诸点的三面投影，并表明可见性。
●根据点的三面投影的投影规律、空间点的 直角坐标与其三个投影的关系、两点的相对 位置及重影点判断做题。 各点坐标为： A（20,15,15） B（45,15，30） C（20,30,30） D（20,15,10） 第7页直线的投影（一） 2、作下列直线的三面投影： （1）水平线AB，从点A向左、向前，β＝30°，长18。 （2）正垂线CD，从点C向后，长15。 ●该题主要应用各种位置直线的投影特性进行做题。（具体参见教P73～77） 3、判断并填写两直线的相对位置。 ●该题主要利用两直线的相对位置的投影特性进行判断。（具体参见教P77） AB、CD是相交线； PQ、MN是相交线； AB、EF是平行线； PQ、ST是平行线； CD、EF是交叉线； MN、ST是交叉线； 5、分别在图（a）、（b）、（c）中，由点A作直线AB与CD相交，交点B距离H面20。 ●图(c)利用平行投影的定比性作图。
画法几何复习题及答案 一、填空题（1Ｘ30＝30分） 1、投影法分中心投影和平行投影两大类。 2、在点的三面投影图中，aax反映点A到 V 面的距离，a’az反映点A到 W 面的距离。 3、绘制机械图样时采用的比例，为图样机件要素的线性尺寸与实际机件相应要素的线性之比。 4、正垂面上的圆在V面上的投影为直线，在H面上的投影形状为椭圆。 5、空间两直线的相对位置可分为平行、相交、交叉和垂直四种。 6、同一机件如采用不同的比例画出图样，则其图形大小不同（相同，不同），但图上所标注的尺寸数值是一样的（一样的，不一样的）。 7、图形是圆、大于半圆注直径尺寸；图形是半圆、小于半圆注半径尺寸。 8、表示回转面在投射方向上可见、不可见的分界线，称为转向轮廓线。 9、两等径圆柱相贯，其相贯线形状为椭圆。 10、组合体尺寸种类分为定形尺寸、定位尺寸和总体尺寸。 11、用于普通连接的螺栓与被连接件的光孔间是否属于配合关系否。 12、圆锥销GB117-86 A10×30代号中的“10”是指销的小端直径。 13、两标准圆柱齿轮啮合时，其两节圆应相切。 14、含有标准结构要素的零件，是否一定属于标准件不一定。 15、已知双线螺纹，导程Ｐw＝10，其螺距Ｐ＝ 5 。 16、已知标准直齿圆柱齿轮m＝３，z=20，其齿顶圆直径d ＝ 66 。 a 17、Φ50f７代号中的“f７”是轴的公差带代号，其中“f”表示基本偏差代号。 18、多面正投影图是工程中应用最广泛的一种图示方法。 19、建筑剖面图的剖切位置应选择在能反映内部构造比较复杂和典型的的部位， 并应通过门窗洞。 20、点的三面投影规律是：①点的正面投影与点的水平投影的连线垂直于OX轴。②点的正面投影与点的侧面投影的连线垂直于OZ轴。③点的水平投影到OX轴的距离等于点的侧面投影到OZ轴的距离。 21、在三投影面体系中直线与投影面的相对位置可分一般位置直线、投影面平行线和_ 投影面垂直线。 22、空间两直线互相平行，则它们的同面投影也一定平行。
机械制图习题答案文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
第3页●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。 第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接 3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。 第6页点的投影 3、按立体图作诸点的两面投影。 ●根据点的三面投影的投影规律做题。 4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的倍。 ●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。各点坐标为： A（25，15，20） B（20，10，15） C（35，30，32） D（42，12，12） 6、已知点A距离W面20；点B距离点A为25；点C与点A是对正面投影的重影点，y 坐标为30；点D在A的正下方20。补全诸点的三面投影，并表明可见性。 ●根据点的三面投影的投影规律、空间点 的直角坐标与其三个投影的关系、两点的 相对位置及重影点判断做题。 各点坐标为： A（20,15,15） B（45,15，30） C（20,30,30） D（20,15,10） 第7页直线的投影（一） 2、作下列直线的三面投影： （1）水平线AB，从点A向左、向前，β＝30°，长18。 （2）正垂线CD，从点C向后，长15。 ●该题主要应用各种位置直线的投影特性进行做题。（具体参见教P73～77） 3、判断并填写两直线的相对位置。
(单选题) 1: 根据投射方向是否垂直于轴测投影面，轴测投影可分成两类即正轴测投影和斜轴测投影 A: 正确 B: 错误 正确答案: (单选题) 2: 凡是屋檐相交的两屋面必相较于倾斜的屋脊或天沟。如果两屋檐正交，则在水平投影中斜脊梁=或天沟无屋檐成（）度角的直线。 A: 30 B: 45 C: 60 D: 90 正确答案: (单选题) 3: 用简化伸缩系数所画的图在长度上成为实际投影长度的（）倍 A: 1 B: 1.22 C: 0.82 正确答案: (单选题) 4: 判断：在环面上作点，一般会用经圆法。 A: 正确 B: 错误 正确答案: (单选题) 5: 下列不属于装配尺寸的是（） A: 配合尺寸 B: 连接尺寸 C: 特性尺寸 正确答案: (单选题) 6: 组合体的组合方式不包括（） A: 堆积 B: 相切 C: 杂交 正确答案: (单选题) 7: A: A B: B C: C D: D 正确答案: (单选题) 8: 平面与回转体表面相交产生的交线称为（） A: 截交线 B: 相贯线 正确答案: (单选题) 9: 平面上的各等高线彼此平行，但各等高线间的高差与水平距离的比值会有变化 A: 正确 B: 错误 正确答案: (单选题) 10: 凸台和凹坑的作用是（） A: 保证良好的接触并减小加工面 B: 便于装配并防止锐角伤人 C: 便于退刀或者使相配零件良好接触 正确答案: (单选题) 11: 两个回转体共轴时，其相贯线是（）
D: 以上均有可能 正确答案: (单选题) 12: 根据有关标准规定，用正投影法绘制出物体的图形，称为（） A: 视图 B: 剖视图 C: 断面图 正确答案: (单选题) 13: 通常用直线上两点的标高投影来表示该直线 A: 正确 B: 错误 正确答案: (单选题) 14: 假想用剖切面剖开机件，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得到图形，属于（） A: 正视图 B: 斜视图 C: 剖视图 正确答案: (单选题) 15: A: A B: B C: C D: D 正确答案: (单选题) 16: A: A B: B C: C D: D 正确答案: (单选题) 17: 如果曲面体表面的投影或直线的投影具有积聚性，那么，贯穿点的投影在有积聚性的投影中为已知，其余投影可利用表面做点的方法求得 A: 正确 B: 错误 正确答案: (单选题) 18: 下列不属于求作截交线的方法的是（） A: 辅助平面法 B: 换面法 C: 素线法 正确答案: (单选题) 19: 直线上任意两点的高差与其水平距离之比，称为该直线的（） A: 倾角 B: 倾斜比 C: 平距 D: 坡度 正确答案: (单选题) 20: 两曲面体的相贯线一般为封闭的空间曲线，当两圆柱面的素线平行时，相贯线为（） A: 直线和一段圆弧 B: 全部直线 C: 圆 正确答案:
第一章制图基本知识第二章正投影法基础第三章换面法 第四章组合体 1. 组合体视图的画法 2. 平面与回转面的交线 3. 两回转面的交线 4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章轴测图 第六章机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章零件图 第八章常用标准件和齿轮、 弹簧表示法 第九章装配图 P 3 P 2 第一章制图基本知识
第一章制图基本知识 第二章正投影法基础 第三章换面法 第四章组合体 1. 组合体视图的画法 2. 平面与回转面的交线 3. 两回转面的交线 4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章轴测图 第六章机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章零件图 第八章常用标准件和齿轮、 弹簧表示法
第一章制图基本知识 第二章正投影法基础 第三章换面法 第四章组合体 1. 组合体视图的画法 2. 平面与回转面的交线 3. 两回转面的交线 4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章轴测图 第六章机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章零件图 第八章常用标准件和齿轮、 弹簧表示法
第一章制图基本知识 第二章正投影法基础 第三章换面法 第四章组合体 1. 组合体视图的画法 2. 平面与回转面的交线 3. 两回转面的交线 4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章轴测图 第六章机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章零件图 第八章常用标准件和齿轮、 弹簧表示法
关于画法几何中换面法的初步探讨摘要：换面法是画法几何中最重要的概念之一，也是很重要的解题工具。解决一些画法几何问题采用换面法非常简便。本文对换面法做了简单介绍并，且就学习中常见的换面法问题做了一些初步剖析。 关键词：换面法、夹角、实形、交线。 一般位置的平面或直线，在任何投影面上都不反映平面或直线的实形、实长。而与投影面平行时，却能真实地反映它们原来的形状和长度。由此得到启示，只要设法将空间几何元素相对于投影面处于特殊位置，就可方便地求解一般位置几何元素度量或定位问题。这时我们假设空间几何元素的位置保持不变，用新的投影面代替原来的投影面，使几何元素在新投影面上的投影对于解题最为简便，这种方法称为变换投影面法，简称换面法。 换面法的核心理论就是把空间几何问题转化为平面几何问题，特别是解决复杂的空间几何问题作用尤为突出。换面法的新投影面选择必须符合两个基本条件：新投影面必须与空间几何元素处于有利于解题的位置和新投影面必须垂直于一个不变的投影面。只有把握这两个核心来剖析问题才能解决问题。 1、换面法求空间一般位置平面的实形 一般教材都使用换面法空间一般位置平面的实形, 如图 1 所示, 求正五棱柱被正垂面P v 切割后的截面的实形1121314151第一步作直线X , 平行于正垂面在主投影面上的投影线P v ; 第二步分别过1′2′3′4′5′作直线x1的垂直线并延长, 在延长线上画出俯视图投影点12 3 4 5 到主视图底边的各自等高线得到11 21 31 41 51 , 即可。
用换面法进行解题不仅需要研究几何元素之间的相对关系和这些元素与投影面之间的相对位置, 更重要的是研究如何选择新投影面以及几何元素在新投影面体系及原投影体系中投影之间的关系, 建立解题的空间几何模型, 拟定解题方法和步骤, 这都需要对空间几何关系以及这些关系在投影中的反映有更深人的分析和理解, 而分析和理解能力的提高建立在学习大量例题和完成大量作业的基础上, 所以需要大量的课时来完成。 2、求一般位置平面对投影面的夹角 方法: 将一般位置平面变换成投影面的垂直面, 如图 2 。 作图方式分二步: ( 1) 在平面内作投影面平行线, 如求a 换V 面作水平线; 求β, 换H 面作正平线; 求γ在>体系中换V 面, 作侧平线, 图为求β, 换H 面作正平线A D 。(2 ) 使新的投影轴X1 , 轴垂直于a’b′, 再将各点变换, 得到新的投影积聚为一直线b1 a1 c1, 则此直线与X1轴的夹角即为平面与V 面的倾角β。
目录 一、展开原理 二、展开放样的基本要求与方法 三、几何展开法的三个要求与典型实例 四、（实训项目一）展开放样训练 第一节展开原理 1.展开放样的基本思路 1) 什么是展开放样 所谓展开，实际是把一个封闭的空间曲面沿一条特定的线切开后铺平成一个同样封闭的平面图形。它的逆过程，即把平面图形作成空间曲面，通常叫成形过程。实际生产工作中，往往是先设计空间曲面后再制作该曲面，而这个曲面的制造材料大都是平面板料。因此，用平板做曲面，先要求得相应的平面图形，即根据曲面的设计参数把平面坯料的图样画出来。这一工艺过程就叫展开放样。实际工作中，有人把它简称为展开，也有人把它简称为放样，本书中采用前者的说法。 2) 展开的基本思路----换面逼近 图2-1-0 换面逼近示意图 如图2-1-0，我们按预先设定的经纬网络把曲面网格化，并在曲面上任取其一个四角面元abcd（A、B、C、D为其四个顶点，a、b、c、d为其四条边界弧线）。连接它的四个顶点A、B、C、D和对角点B、C，将得到一个与四角面元abcd对应的四边形ABCD以及组成四边形ABCD的两个平面三角形△ABC和△BCD。为了简化我们的研究，我们以三角形△ABC和△BCD代替对应的四角面元abcd，其中
直线段AB、AC、CD、DB与a、b、c、d四条弧线分别对应。对所有的网格都做同样的替代处理，我们就可以得到一个与曲面贴近的，由众多三角平面元构成的多棱面。多棱面与原曲面当然会存在差别，但是，只要网格数目足够多，他们的误差可以足够小，小到我们允许的公差范围内。 把曲面换成与之相近、由小平面组成的多棱面，再用多棱面的展开图去近似替代该曲面的理论展开图，这就是换面逼近的基本思路。多棱面的展开是容易的，只要在同一平面上把这些小平面元按相邻位置和共用边逐个画出来就得到了多棱面的展开图。需要指出的是，如何网格化是个中关键，这一部分将在讲展开方法时详细介绍。 以上讲的是三角平面元替换，其实我们也可以采用其他形状的小平面来换面逼近。如梯形、六边形等等。更进一步，我们还可以用简单曲面，如圆柱面、正锥面等来作类似的替换。实践证明，这样的替换逼近效果更好，既简化了手续，又保证了精度。以下图例，可资说明。 2.换面逼近的几个例子 第一个例子是共顶点三角形替换。 请看图2-1-1。换面逼近的大致步骤如下: 图2-2-1 共顶点三角形替换 首先分割：将圆锥底圆分外分为12等分，等分点为A、B、C、D、E、F、G、H、I、J、K、L；然后以过锥顶0与各分点的素线为界线将此圆锥面分为12个共

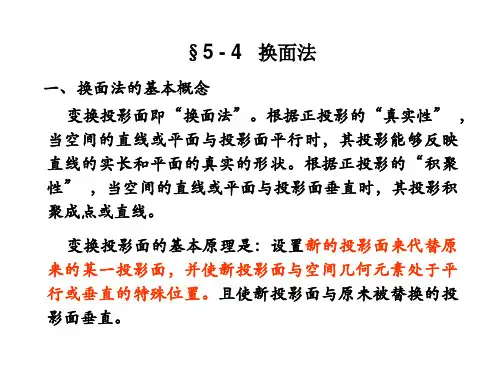

2.5.4 平面的换面法 教学内容：2.5.4 平面的换面法 教学目的：掌握平面换面的投影特征 教学重点：平面换面的投影特征 教学难点：有关点、直线、平面的定位和度量问题 复习：平面的投影 新课： 一、换面法的基本概念 一般位置的平面或直线，在任何投影面上都不反映平面或直线的实形、实长。而与投影面平行时，却能真实地反映它们原来的形状和长度。由此得到启示，只要设法将空间几何元素相对于投影面处于特殊位置，就可方便地求解一般位置几何元素度量或定位问题。这时我们假设空间几何元素的位置保持不动，用新的投影面代替原来的投影面，使几何元素在新投影面上的投影对于解题最为简便，这种方法称为变换投影面法，简称换面法。 新投影面的设置必须遵循下例两条原则： 1、新投影面必须垂直于原投影面体系中的一个不变的投影面。 2、新投影面必须使空间几何元素处于有利于解题的位置。 二、换面法的投影规律 点的换面法是其它几何元素换面法的基础。所以我们先对点进行换面。
根据选择新投影面的条件可知，每次只能变换一个投影面。变换一个投影面即能达到解题要求的称为一次换面。 例：变换V 面，即V ／H →V 1／H 如图，a 、a ′ 为点A 在V ／H 体系中的投影，在适当的位置设一个新投影面V 1代替V ，必须使V 1⊥H ，从而组成了新的投影体系V 1／H 。 V 1与H 的 交线 X 1为新的投影轴。由A 向V 1作垂线得到新投影面上的投影a 1′ ，而水平投影仍为a 学生练习：变换H 面，即V ／H →V ／H 1 小结；点的换面投影规律如下： 1、新投影与不变投影连线垂直于新轴（如aa 1ˊ⊥X 1轴）。 2、新投影到新投影轴的距离等于被替代的旧投影到旧投影轴的距离。 （如a 1ˊa x 1= a ˊa x ） 新投影还可根据需要进行第二次换面，每一次换面后的新投影面、新投影轴、新投影的符号加注脚1，第二次换面后相应的符号加注脚2。 三、直线在换面法中的基本类型 1、一般位置直线变换为投影面平行线 如图，AB 为一般位置线，如要变换为正平线，则必须变换V 面，使新投影 V 1X H H V X a a′ a X a X1 a ′ 1
尺寸注法 立体三视图的画法点线面的投影平面立体 回转体 换面法 组合体的视图和尺寸组合体读图截交线 相贯线 轴测图 机件形状的表示方法-1机件形状的表示方法-2零件图 紧固件与常用件 1-2(2)1-2(1)
尺寸注法 立体三视图的画法 点线面的投影 平面立体 回转体 换面法 组合体的视图和尺寸组合体读图 截交线 相贯线 轴测图 机件形状的表示方法-1机件形状的表示方法-2零件图 紧固件与常用件1-2 尺寸注法练习。 （1）注写尺寸：在给定的尺寸线上画出箭头，填写尺寸数字或角度数字（尺寸数值按1:1从图上量取，取整数）。
尺寸注法 立体三视图的画法 点线面的投影 平面立体 回转体 换面法 组合体的视图和尺寸组合体读图 截交线 相贯线 轴测图 机件形状的表示方法-1机件形状的表示方法-2零件图 紧固件与常用件1-2 尺寸注法练习。 （1）注写尺寸：在给定的尺寸线上画出箭头，填写尺寸数字或角度数字（尺寸数值按1:1 从图上量取，取整数）。
尺寸注法 立体三视图的画法 点线面的投影 平面立体 回转体 换面法 组合体的视图和尺寸组合体读图 截交线 相贯线 轴测图 机件形状的表示方法-1机件形状的表示方法-2零件图 紧固件与常用件1-2 尺寸注法练习。 （2）尺寸注法改错：查出尺寸标注的错误，并在右边空白图上正确标注。
尺寸注法 立体三视图的画法 点线面的投影 平面立体 回转体 换面法 组合体的视图和尺寸组合体读图 截交线 相贯线 轴测图 机件形状的表示方法-1机件形状的表示方法-2零件图 紧固件与常用件1-2 尺寸注法练习。 （2）尺寸注法改错：查出尺寸标注的错误，并在右边空白 图上正确标注。
优选 标准文档《机械制图》（第六版） 习题集答案
第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规。
第4页椭圆画法、曲线板用法、平 面图形的尺寸注法、圆弧连接 1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。 ●注意多边形的底边都是水平线；要规画对称轴线。 ●正五边形的画法： ①求作水平半径ON的中点M； ②以M为圆心，MA为半径作弧，交水平中心线于H。 ③AH为五边形的边长，等分圆周得顶点B、C、D、E ④连接五个顶点即为所求正五边形。 2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。
●参教P23四心圆法画椭圆的方法做题。注意椭圆的对称轴线要规画。 3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。 5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。
第6页点的投影 1、按立体图作诸点的两面投影。 ●根据点的两面投影的投影规律做题。 2、已知点A在V面之前36，点B在H面之上， 点D在H面上，点E在投影轴上，补全诸的两 面投影。 ●根据点的两面投影的投影规律、空间点的直角 坐标与其三个投影的关系及两点的相对位置做题。 3、按立体图作诸点的两面投影。 ●根据点的三面投影的投影规律做题。
4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H 等距离，与投影面W的距离是与H面距离的3.5倍。 ●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。各点坐标为： A（25，15，20） B（20，10，15） C（35，30，32） D（42，12，12） 5、按照立体图作诸点的三面投影，并表明可见性。 ●根据点的三面投影的投影规律做题，利用坐标差进行可见性的判断。（由不为0的坐标差决定，坐标值大者为可见；小者为不可见。）
