QJR系列 矿用隔爆兼本质安全型软起动器 使 用 说 明 书 上海佳洲防爆电器有限公司
使用前请认真阅读本说明书 本说明书根据GB9969.1《工业产品使用说明书总则》；GB9969.2《机电产品使用说明书编写规定》的有关规定要求和内容进行编制。 产品执行Q/JZ001-2011、MT/T943-2005和GB3836-2000等标准。 一、概述 1、产品特点 矿用隔爆兼本质安全型软起动器（以下简称软起动器）是机电一体化的新技术产品，该产品适用于交流380V、660V、1140V的电压异步电动机重负荷软起动，在正常运转状态下对电机进行各种保护。它具有起动电流小，起动速度平稳可靠，保护功能齐全，是我公司自行设计、开发的高技术产品。在矿用隔爆兼本质安全型真空电磁起动器的基础上，改直接起动或停止为软起动或软停止，降低了起动电流（由4Ie-7Ie改善为0.5Ie-4Ie可调），减少了起动时冲击电流对电网及负载的冲击。它用软件控制方式来平滑起动电机，一方面以软件控强电，另一方面使电动机转速由慢到快逐渐上升到额定转速，有效解决了直接起动或自耦降压起动、Y/Δ转换、降压起动造成的起动时瞬时电流尖峰冲击，起动二次冲击电流对负载产生冲击转距，当电网电压下降可能造成电机堵转等诸多问题，是传统的矿用隔爆本质安全型真空电磁起器的理想替代产品。 该产品采用全中文宽屏显示、并具有漏电闭锁、断相、过压、欠压、、过载、三相不平衡、短路等保护功能，并能储存相应的故障信息，以及运行电流，电压故障等工作状态信息。 2、主要用途及适用范围 本起动器主要用于有甲烷和煤尘爆炸环境的煤矿井下、露天煤矿、冶金矿山、港口码头、选煤厂、发电厂等对重负荷的运输设备实行软起动。 起动器可以就地、远距离起动、停止控制，及联机控制等多种方式；额定电压为1140V、660V、380V，频率是50Hz，额定电流在400A范围内的三相异步电机，起动方式可以是软起动，也可以像普通的磁力起动器一样直接带负荷起动。机壳外有隔离换向开关手柄，可以对电机的转向进行选择，必要时按下急停按钮，转动隔离换向手柄至分位置，直接分断电动机。 3、规格 电压等级：1140V、660V、380V。 电流等级：400A以下。 4、型号的组成及代表意义 Q J R-□/□ 额定电压：V 额定电流：A 软起动 隔爆兼本质安全型 起动器 5、软起动器的防爆型式与标志为：矿用隔爆兼本质安全型
1 软启动器工作原理与主电路图 软启动器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。这种电路如三相全控桥式整流电路，主电路图见图1。使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染。软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击。软启动与软停车的电压曲线见图2，3。 2 软启动器的选用 （1）选型：目前市场上常见的软启动器有旁路型、无旁路型、节能型等。
根据负载性质选择不同型号的软启动器。 旁路型：在电动机达到额定转数时，用旁路接触器取代已完成任务的软启动器，降低晶闸管的热损耗，提高其工作效率。也可以用一台软启动器去启动多台电动机。 无旁路型：晶闸管处于全导通状态，电动机工作于全压方式，忽略电压谐波分量，经常用于短时重复工作的电动机。 节能型：当电动机负荷较轻时，软启动器自动降低施加于电动机定子上的电压，减少电动机电流励磁分量，提高电动机功率因数。 （2）选规格：根据电动机的标称功率，电流负载性质选择启动器，一般软启动器容量稍大于电动机工作电流，还应考虑保护功能是否完备，例如：缺相保护、短路保护、过载保护、逆序保护、过压保护、欠压保护等。 3 Alt48软启动器的特点 Alt48软启动器启动时采用专利技术的转矩控制。转矩斜坡上升更快速，损耗更低。具有电动机和软启动器综合保护功能，能全时连续检测电机电流，提供电机可靠和完整保护，这种保护功能在启动结束旁路后仍能起作用，这是其它软启动器都不具备的。 Alt48在保持加速力矩的同时，实时计算定子和转子的功率。在整个加速周期连续计算电机功率因数和定子损耗，通过检测电压和电流来计算功率因数，并扣除定子损耗，得到实际的转子功率和电机力矩。 4 Alt48软启动器的应用
AC-DC4810/05系列高频开关电源模块 技术手册
目录 第一章概述。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。2 第二章产品性能命名方法。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。3 第三章主要特点。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。3 第四章操作规程及一般维护。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。3 第五章注意事项。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。4 第六章主要技术参数。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。4
AC-DC4810/05高频开关电源使用说明 一、概述 小型通讯设备广泛采用通讯标准48V/24V 电压等级，一般电流较小，但供电设备 亦要求管理功能完备，方便使用，具有后备供电功能。 AC-DC4810/05系列一体化电源模块及电源柜即是针对此产品设计而成，其中一体化电源内部设有如下部分，交流/直流整流器电源，充电管理电路，放电保护电路，3-5个分路负载管理单元，电池接口，总输出接口，分路负载接口，系统原理图如下： -OUT 5A -OUT1 3A -OUT2 2A -OUT3 1A -OUT4 1A 系统工作原理如下：当有市电工作时，整流器电源利用市电交流220V ，变换成直 流电源输出，一方面向负载提供供电电流，另一方面由充电管理单元向电池提供充电，电池容量可选12AH ，24AH ，38AH ，50AH ，其中充电管理单元设有降压限流充电管理电路，恒压浮充管理电路，保证电池能够快速可靠地完成充电功能。 当市电停电后，系统会由电池通过放电保护单元不间断的向负载连续提供供电，供电时间由选取电池容量及设备此时工作电流决定。 负载用电池容量 12AH 24AH 38AH 设备用电：3A 3小时 6小时 10小时 设备用电：5A 2.4小时 3.6小时 6小时 在电池放电时间较长时，电池继续放电可能导致过放电，故电源内设有电池过放 电保护电路，当发生过放电时，切断电池与输出之间的连线通路，不再向外输出，等待市电来电。 电源直流输出一般采用通讯负电源标示方法，即GND ，-OUT 。并且为方便用户使用，设有一个主输出，4个分路输出。各输出分路并设有负载分配管理单元，当负载大于额定电流2倍以上时，负载分配管理单元会停止向此负载输出其他分路功能正常工作，当负载恢复到正常额定值内时，该分路会继续提供输出。 市电 整流器电源 供电 充电管理单元 电池 放电保护单元 分路负载管理单元 分路负载管理单元 分路负载管理单元 分路负载管理单元
软启动器的控制 在工业工程设计中，通常电动机容量≥45KW时，就会采用软启动方式，那么，软启动究竟是怎么回事呢？它又是如何运用在电气上的呢？ 一、软起动控制原理及过程 软启动SIMADYN D数字控制系统应用矢量原理，并通过系统的开环和闭环控制来实现对软启动过程的控制，采用失量控制方式的目的，主要是为了提高变频器的动态性能。根据交流电动机的动态数学模型，利用坐标变换的手段，将交流电动机的定子电流分解成磁场分量(电流)和转矩分量(电流)，并分别加以控制，即模仿自然解耦的直流电动机的控制方式，即对磁场分量和转矩分量分别控制，以获得类似于直流电机调速的动态性能。 在矢量控制方式中，磁场电流实际值和转矩电流实际值可以根据测定的电机定子电压、和电流的实际值经变换计算求得。磁场电流和转矩电流的实际值与之相应的设定值进行比较和调节。 开环控制包括:电机速度≤5%额定转速时控制;开、合短路器的控制;压力、温度、各种保护连锁之间的逻辑控制。 闭环控制包括:电流控制与速度控制;系统的设计成带电流闭环控制的速度环控制，即双闭环系统;通过控制电源侧的整流器，电机流过相应的电流，以获得保持电机转矩所需的力矩。 电机定子通过逆变器流入方波电流。电机转子中通过磁场电流，由于转子的旋转，产生空间变化的磁场，在电机定子中产生感应电势。在低转速时，励磁电流保持不变，定子电压只与转速成正比。为了确定定子电流的顺序(逆变器晶闸管触发的顺序)，定子电压被测量(绝对值、相角)，然后产生逆变器的触发脉冲，逆变器自然换相，换相电压由同步机提供。在0~5%额定转速时，电机电压很低，不能实现自然换相，为保证逆变器可靠的换相，采用直流脉动技术。周期地将直流环节电流降低到零，逆变器晶闸管按设定值周期地触发，带动转子旋转。当电机电压较高时，就可以实现自然换相。逆变器的晶闸管从一相到另外一相的触发信号由同步电压获得。同步电机电压过零点被测量，并作为电机侧逆变器的触发信号。这样也保证了电机侧逆变器的晶闸管触发永远与电机电压同步，以使同步机始终保持同步。当电机的实际速度小于设定的速度时，速度检测器将输出信号到电流控制器，电流控制器改变整流器晶闸管的触发角，增大输出直流电流，电机转矩增加，电机速度增加，直到电机的电磁力矩与负荷力矩平衡。当电机转速达到准同步转速时给同步器信号，同步器开始进行检测，比较、当满足同步条件时，由同步器发出指令合上断路器，同步电机并网，软启动器退出，完成软启动过程。 软启动开闭环控制都在SIMADYN D控制系统实现。全部控制功能文件安装在八个处理器中，每个处理器执行特定任务的功能包，功能包的功能用参数和STRUC G图来定义。 二、功能包 SIMADYN D系统中还包括建立处理器与外围设备通讯@—FP功能包。 (1) 模块SE21.2:处理器PS16与电机侧晶闸管的接口模块，用来测量实际值与检测值及晶闸管的状态;
说明书：电源模块的使用方法及技巧 1、电池模块显示电压的调节 对有TRIM或ADJ(可调节)显示引脚的电池模块产品，可通过电阻或电位器对显示电压进行一定范围内的调节，一般调节范围为±10％。 对TRIM显示引脚，将电位器的中心与TRIM相连，在所有＋S、－S管脚的模块电池中，其他两端分别接＋S、－S。没有＋S、－S时，将两端分别接到相应主路的显示正负极(＋S接＋Vin，－S接－Vin)，然后调节电位器即可。电位器的阻值一般选用5～10kΩ比较合适。 对ADJ显示引脚，分为输入边调节与显示边节。显示边调节与TRIM引脚的调节方式一样。输入边调节只能上调显示电压，此时将电位器的其中一端与中心相接，另一端接输入端的地。 2、电池模块输入保护电路 一般电池模块产品都有内置滤波器，能满足一般电池应用的要求。如果需要更高要求的电池系统，应增加输入滤波网络。可采用LC或π型网络，但应注意尽量选择较小的电感和较大的电容。 为了防止输入电池瞬态高压损坏电池模块，建议用户在输入端接瞬态吸收二极管并配合保险丝使用，以确保电池模块在安全的输入电压范围之内。为了降低共模噪声，可增加 Y(Cy)电容，一般选择几nf高频电容。R为保险丝，D1为保护二极管，D2为瞬态吸收二极管(P6KE系列)。 3、遥控开/关电路 电池模块的遥控开关操作，是通过REM端进行的。一般控制方式有两种： (1)REM与－VIN(参考地)相连，遥控关断，要求VREF<0.4V。REM悬空或与＋VIN相连，模块工作，要求VREM>1V。 (2)REM与VIN相连，遥控关断，要求VREM<0.4V。REM与＋VIN相连，模块工作，要求VREM>1V。REM悬空，遥控关断，即所谓“悬空关断”(－R)。如果控制要与输入端隔离，则可使用光电耦合器作为传递控制信号。 4、电池模块的组合 (1)并联扩容。将相同电池模块显示端并联，可使显示能力增强，但并联电池模块的显示电压要调整得比较一致，以保证相对均流，同时避免不必要的振荡。对有较大电流显示的电池模块，还可仔细设计引线电阻，以达到均流效果。用这种方法并联的模块，不宜超过2个。同时，如果其中一块模块显示有故障，整个系统都将不能正常工作。并联扩容连接电路RL为负载。 (2)冗余热备份并联。将相同的电池模块显示端通过二极管后并联可使显示能力增强，以提高电池系统的可靠性。原则上如果配合相应显示报警电路，将电池模块放在可拆卸的母线上，这样，出现故障的模块可及时更换。用这种方法并联的模块，没有量限制。D一般为肖特基二极管。 (3)串联扩容。将相同电池模块显示端串联，可使显示电压倍增，功率也相应增加，而串联显示端须接二极管以进行保护。
几种实用的直流开关电源保护电路 1 引言 随着科学技术的发展，电力电子设备与人们的工作、生活的关系日益密切，而电子设备都离不开可靠的电源，因此直流开关电源开始发挥着越来越重要的作用，并相继进入各种电子、电器设备领域，程控交换机、通讯、电子检测设备电源、控制设备电源等都已广泛地使用了直流开关电源[1-3].同时随着许多高新技术，包括高频开关技术、软开关技术、功率因数校正技术、同步整流技术、智能化技术、表面安装技术等技术的发展，开关电源技术在不断地创新，这为直流开关电源提供了广泛的发展空间[4].但是由于开关电源中控制电路比较复杂，晶体管和集成器件耐受电、热冲击的能力较差，在使用过程中给用户带来很大不便。为了保护开关电源自身和负载的安全，根据了直流开关电源的原理和特点，设计了过热保护、过电流保护、过电压保护以及软启动保护电路。 2 开关电源的原理及特点 2.1工作原理 直流开关电源由输入部分、功率转换部分、输出部分、控制部分组成。功率转换部分是开关电源的核心，它对非稳定直流进行高频斩波并完成输出所需要的变换功能。它主要由开关三极管和高频变压器组成。图1画出了直流开关电源的原理图及等效原理框图，它是由全波整流器，开关管V，激励信号，续流二极管Vp，储能电感和滤波电容C组成。实际上，直流
开关电源的核心部分是一个直流变压器。 2.2特点 为了适应用户的需求，国内外各大开关电源制造商都致力于同步开发新型高智能化的元器件，特别是通过改善二次整流器件的损耗，并在功率铁氧体（Mn-Zn）材料上加大科技创新，以提高在高频率和较大磁通密度下获得高的磁性能，同时SMT技术的应用使得开关电源取得了长足的进展，在电路板两面布置元器件，以确保开关电源的轻、小、薄。因此直流开关电源的发展趋势是高频、高可靠、低耗、低噪声、抗干扰和模块化。 直流开关电源的缺点是存在较为严重的开关干扰，适应恶劣环境和突发故障的能力较弱。由于国内微电子技术、阻容器件生产技术以及磁性材料技术与一些技术先进国家还有一定的差距，因此直流开关电源的制作技术难度大、维修麻烦和造价成本较高， 3 直流开关电源的保护 基于直流开关电源的特点和实际的电气状况，为使直流开关电源在恶劣环境及突发故障情况下安全可靠地工作，本文根据不同的情况设计了多

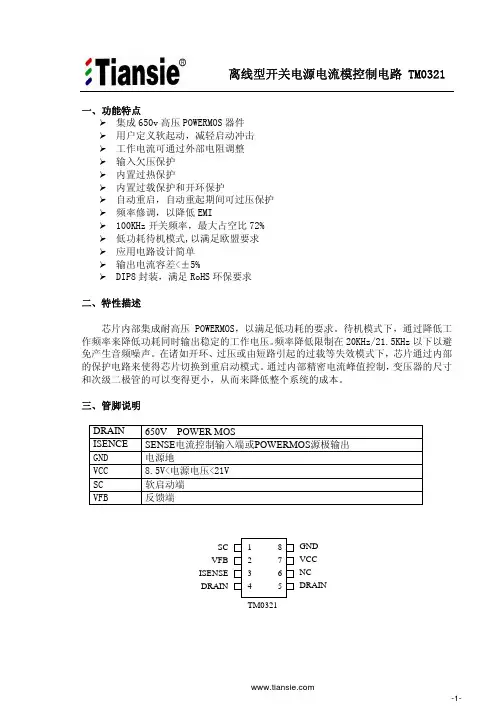

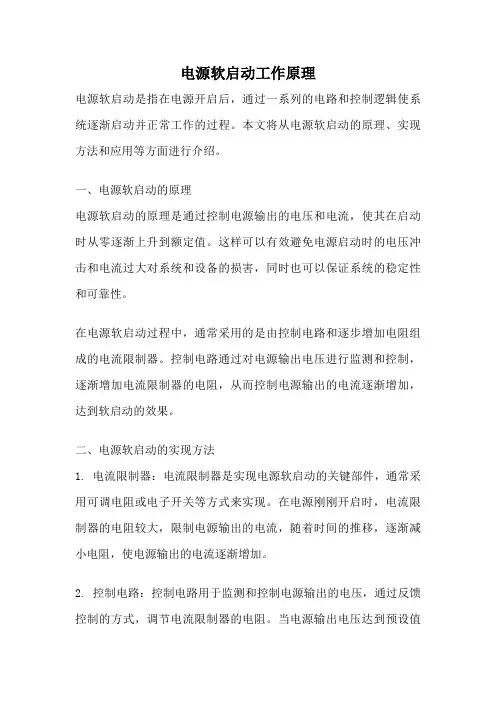

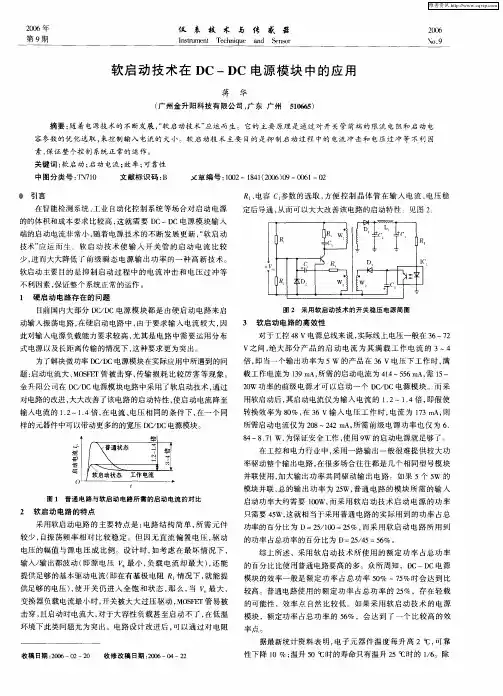

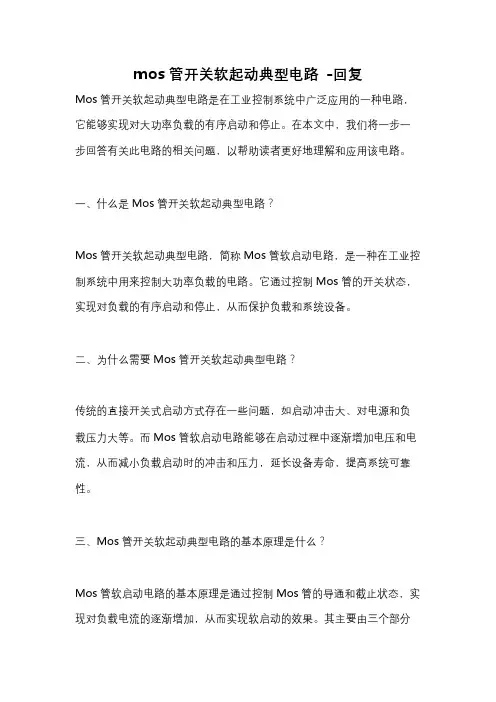

开关电源软启动电路设计 1 简介 开关电源的输入电路大都采用整流加电容滤波电路。在输入电路合闸瞬间，由于电容器上的初始电压为零会形成很大的瞬时冲击电流如图1所示，特别是大功率开关电源，其输入采用较大容量的滤波电容器，其冲击电流可达100A以上。在电源接通瞬间如此大的冲击电流幅值，往往会导致输入熔断器烧断，有时甚至将合闸开关的触点烧坏，轻者也会使空气开关合不上闸，上述原因均会造成开关电源无法正常投入。为此几乎所有的开关电源在其输入电路设置的防止冲击电流的软起动电路，以保证开关电源正常而可靠的运行。 2 常用软起动电路 2.1 采用功率热敏电阻电路 热敏电阻防冲击电流电路如图2所示。它利用热敏电阻的Rt的负温度系数特性，在电源接通瞬间，热敏电阻的阻值较大，达到限制冲击电流的作用;当热敏电阻流过较大电流时，电阻发热而使其阻值变小，电路处于正常工作状态。采用热敏电阻防止冲击电流一般适用于小功率开关电源，由于热敏电阻的热惯性，重新恢复高阻需要时间，故对于电源断电后又需要很快接通的情况，有时起不到限流作用。
2.2 采用SCR-R电路 该电路如图3所示。在电源瞬时接通时，输入电压经整流桥VD1-VD4和限流电阻R对电容器C充电。当电容器C充电到约80%的额定电压时，逆变器正常工作，经主变压器辅助绕组产生晶闸管的触发信号，使晶闸管导通并短路限流电阻R，开关电源处于正常运行状态。 这种限流电路存在如下问题：当电源瞬时断电后，由于电容器C上的电压不能突变，其上仍有断电前的充电电压，逆变器可能还处于工作状态，保持晶闸管继续导通，此时若马上重新接通输入电源，会同样起不到防止冲击电流的作用。 2.3 具有断电检测的SCR-R电路 该电路如图4所示。它是图3的改进型电路，VD5、VD6、VT1、RB、CB组成瞬时断电检测电路，时间常数RBCB的选 取应稍大于半个周期，当输入发生瞬间断电时，检测电路得到的检测信号，关闭逆变器功率开关管VT2的驱动信号，使逆变器停止工作，同时切断晶闸管SCR的门极触发信号，确保电源重新接通时防止冲击电流。 2.4 继电器K1与电阻R构成的电路 该电路原理图如图5所示。电源接通时，输入电压经限流电阻R1对滤波电容器C1充电，同时辅助是电源Vcc经电阻R2对并接于继电器K1线包的电容器C2充电，当C2上的充电电压达到继电器的动作电压时，K1动作，旁路限流电阻

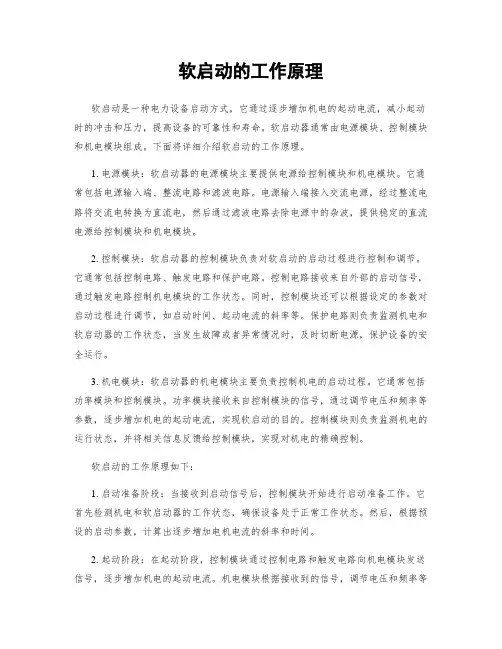

软启动工作原理 软启动器电动机的应用 1、软启动器工作原理与主电路图 软启动器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。这种电路如三相全控桥式整流电路，主电路图见图1。使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染。软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击。软启动与软停车的电压曲线见图2，3。 2 软启动器的选用 （1）选型：目前市场上常见的软启动器有旁路型、无旁路型、节能型等。根据负载性质选择不同型号的软启动器。 旁路型：在电动机达到额定转数时，用旁路接触器取代已完成任务的软启动器，降低晶闸管的热损耗，提高其工作效率。也可以用一台软启动器去启动多台电动机。 无旁路型：晶闸管处于全导通状态，电动机工作于全压方式，忽略电压谐波分量，经常用于短时重复工作的电动机。 节能型：当电动机负荷较轻时，软启动器自动降低施加于电动机定子上的电压，减少电动机电流励磁分量，提高电动机功率因数。 （2）选规格：根据电动机的标称功率，电流负载性质选择启动器，一般软启动器容量稍大于电动机工作电流，还应考虑保护功能是否完备，例如：缺相保护、短路保护、过载保护、逆序保护、过压保护、欠压保护等。 3、Alt48软启动器的特点 Alt48软启动器启动时采用专利技术的转矩控制。转矩斜坡上升更快速，损耗更低。具有电动机和软启动器综合保护功能，能全时连续检测电机电流，提供电机可靠和完整保护，这种保护功能在启动结束后旁路仍能起作用，这是其它软启动器都不具备的。 Alt48在保持加速力矩的同时，实时计算定子和转子的功率。在整个加速周期连续计算电机功率因数和定子损耗，通过检测电压和电流来计算功率因数，并扣除定子损耗，得到实际的转子功率和电机力矩。 4 Alt48软启动器的应用 设计采用一拖二方案，见图4，即一台软启动器带两台水泵，可以依次启动，停止两台水泵。一拖二方案主要特点是节约一台软启动器，减少了投资，充分体现了方案的经济性，实用性。
实用标准文档 TH220X03Z-220AC消防电源模块 技 术 说 明 书 XXXXXXXX公司 拟制：审核：批准：
目录 第一章概述-------------------------------------------------- 2 一、前言-------------------------------------------------- 2 二、模块主要特点-------------------------------------------- 2 三、模块保护功能-------------------------------------------- 2 四、技术指标-------------------------------------------- 4 五、型号命名-------------------------------------------- 4 第二章模块构成---------------------------------------------- 5 一、模块工作原理-------------------------------------------- 5 二、模块外形尺寸及固定孔尺寸---------------------------- 5 三、接线说明------------------------------------------------ 7 四、立式卧式效果图------------------------------------------ 7 第三章使用环境---------------------------------------------- 8
5．基本接线及外接端子 图5-1给出了STR电动机软起动器的全部外接线接口，具体说明见表5-1外接端子说明。STR软起动器的基本接线图 表5-1
★表示外控有两种接线方式，详见基本接线图5-1。 STR系列A型软起动器（7.5KW-75KW）K22和 K24 厂家已占用,用户不能使用. 上述图5-1及表5-1给出了STR电动机软起动器所有的外接端子及说明，在接线时，注意以 下事项： 主电路接线 — STRA型产品主电路有6个接线端子，即R.S.T(接进线电源) U.V.W(接电动机)，详 请参见图6-1。 —STRB型产品主电路有9个接线端子，除上述6个相同外，还有 3个接旁路接触器 专用接线端子 U1.V1.W1，其接线参见图6-2。

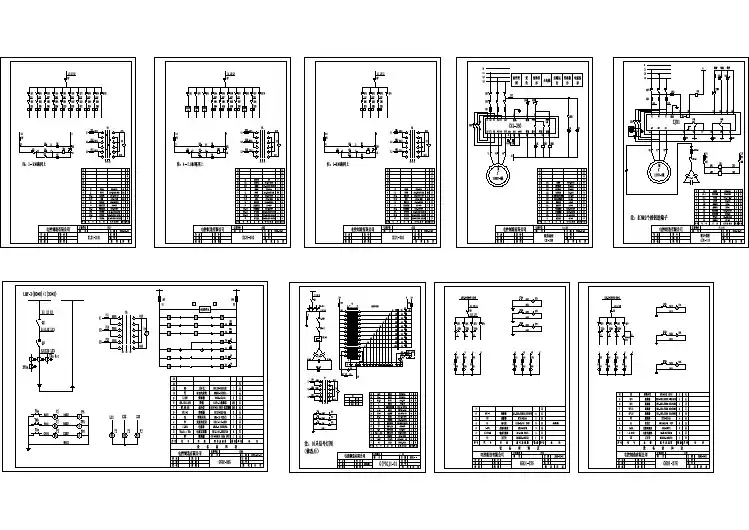

控制电路 STR 软起动器共有16位外部控制端子，为用户实现外部信号控制、远程控制及系统控制提供方便，这16位端子安装在软起动器的主控板上。在软起动内部有端子引出，可直接接线。在使用过程中，如用户采用本机键盘操作，而不需远控或外部信号控制，则相应的端子不用接线，其接线排列顺序如下图5-2。 R U N J O G 起动点动 停机公共端复位起动完成输出故障输出旁路控制4-20m A 1234567891011121314 1516 图5-2 —— 其中RUN （起动端子）、STOP （停止端子）、JOG （点动端子）在使用时应进行相应 的参数设置，详见表9-1“参数设置及修改”中第11项。其接线请参见图6-1、图6-2、图6-3。 —— OC （起动完成输出）、I0（4～20mA ）输出为有源输出。 —— K14、K11、K12（故障输出）及K24、K21、K22（旁路输出）均为无源输出端子， 其接线请参见图6-2、图6-3。 6．STR 软起动器典型应用接线图 STR 系列Ａ型软起动装置典型应用接线图
目录 1、概述 (2) 2、性能指标 (3) 3、功能说明 (4) 4、系统运行前的准备 (5) 5、注意事项 (6) 6、EDI电源图纸……………………………………………………7--9
一、概述 EDI-05型电源为配套水处理EDI系统专用直流电源，其工作原理是通过控制可控硅的相位角来实现把交流电变成直流电。无论是单模块系统或多组模块系统，该电源配套使用为一个EDI模块配一组独立电源系统的一对一工作方式，确保每个EDI模块具有独立的电源供给系统。该电源的交流供电系统可以配装交流控制部分，以实现与EDI前端设备的程序控制；保证EDI在水处理系统正常情况下才能实现交流供电。不致因断水、压力过高、进水水质差等情况下供电，这种情况下切断EDI 电源的交流电源。同时，该电源本身配置了断水保护电路，在典型安装中，保护电路中连接一个或多个水流继电器，当没有水时，系统或模块全部或个别缺水时，防止电源送电。这个操作没有切断交流电源。该电源的不同输出电压、电流等级为配套各种型号EDI模块提供选择。
二、性能指标 输入交流电源：单相或三相电源（50HZ） 输出直流电源：200V、300V、400V、600V 输出直流电流：2.5A、4A、6A、10A 线制：N+1 工作方式：恒流/恒压工作模式 辅助设备：交流供电控制方式 （可选择流量开关、压力开关，电导率开关量信号等方式），该部分为选配部分，未包含在电源装置中。 输出接点：外接状态开关（最大只能承受24V电压） 输入接点：连接流量计开关（双稳态开关） 环境温度：0-50℃ 环境湿度：≤90%（无冷凝） 外形尺寸：单通道电源：700mm（高）*500mm（宽）*250mm（厚）双通道电源：1000mm（高）*600mm（宽）*500mm（厚）重量：单通道：70kg 冷却方式：空气对流冷却
电源模块设计分析 电源模块是可以直接贴装在印刷电路板上的电源供应器(参看图1)，其特点是可为专用集成电路（ASIC）、数字信号处理器(DSP)、微处理器、存储器、现场可编程门阵列(FP GA) 及其他数字或模拟负载提供供电。一般来说，这类模块称为负载点(POL) 电源供应系统或使用点电源供应系统(PUPS)。由于模块式结构的优点甚多，因此高性能电信、网络联系及数据通信等系统都广泛采用各种模块。虽然采用模块有很多优点，但工程师设计电源模块以至大部分板上直流/直流转换器时，往往忽略可靠性及测量方面的问题。本文将深入探讨这些问题，并分别提出相关的解决方案。 图1，电源供应器 采用电源模块的优点 目前不同的供应商在市场上推出多种不同的电源模块，而不同产品的输入电压、输出功率、功能及拓扑结构等都各不相同。采用电源模块可以节省开发时间，使产品可以更快推出市场，因此电源模块比集成式的解决方案优胜。电源模块还有以下多个优点： ● 每一模块可以分别加以严格测试，以确保其高度可靠，其中包括通电测试，以便剔除不合规格的产品。相较之下，集成式的解决方案便较难测试，因为整个供电系统与电路上的其他功能系统紧密联系一起。 ● 不同的供应商可以按照现有的技术标准设计同一大小的模块，为设计电源供应器的工程师提供多种不同的选择。 ● 每一模块的设计及测试都按照标准性能的规定进行，有助减少采用新技术所承受的风险。 ● 若采用集成式的解决方案，一旦电源供应系统出现问题，便需要将整块主机板更换；若采用模块式的设计，只要将问题模块更换便可，这样有助节省成本及开发时间。
容易被忽略的电源模块设计问题 虽然采用模块式的设计有以上的多个优点，但模块式设计以至板上直流/直流转换器设计也有本身的问题，很多人对这些问题认识不足，或不给予足够的重视。以下是其中的部分问题： ● 输出噪音的测量； ● 磁力系统的设计； ● 同步降压转换器的击穿现象； ● 印刷电路板的可靠性。 这些问题会将在下文中一一加以讨论，同时还会介绍多种可解决这些问题的简单技术。 输出噪音的测量技术 所有采用开关模式的电源供应器都会输出噪音。开关频率越高，便越需要采用正确的测量技术，以确保所量度的数据准确可靠。量度输出噪音及其他重要数据时，可以采用图2 所示的Tektronix 探针探头(一般称为冷喷嘴探头)，以确保测量数字准确可靠，而且符合预测。这种测量技术也确保接地环路可减至最小。 图2，测量输出噪音数字 进行测量时我们也要将测量仪表可能会出现传播延迟这个因素计算在内。大部分电流探头的传播延迟都大于电压探头。因此必须同时显示电压及电流波形的测量便无法确保测量数字的准确度，除非利用人手将不同的延迟加以均衡。 电流探头也会将电感输入电路之内。典型的电流探头会输入600nH 的电感。对于高频的电路设计来说，由于电路可承受的电感不能超过1mH，因此，经由探头输入的电感会影响di/dt 电流测量的准确性，甚至令测量数字出现很大的误差。若电感器已饱和，则可采用
软启动技术在电机控制中的应用 1 引言 交流异步电动机由于结构简单、维护方便、价格便宜，广泛地作为电气传动主要的原动力。在交流异步电机的启动控制中，我们常用的有全压直接启动和降压启动两种方式。作为传统的启动方式，应用很广泛，但在某些有特殊要求的场合，这些传统的启动方式也有着这样或那样的弊端。近十来年，由于变频及软启动技术的发展，从根本上解决了电机控制中存在的一些难题，特别是软启动技术在解决大、中容量的电机启动问题中有着卓越的功能，可以说是替代传统启动方式，特别是降压启动的一项新技术。 2 传统的启动方式及其弊端 1.启动高达5～7倍的启动电流，造成电动机绕组因过热引起高温，从而加速绝缘老化； 2.供电网络电压降过大，当电压≤0.85U n 时，影响其他设备的正常使用，尤其是欠压保护动作； 3.启动时能量损失过大，浪费电能，尤其是当频繁启动时； 4.对被带动的设备造成极大的冲击力，缩短设备使用寿命，影响精确度； 5造成机械传动部件的非正常磨损，加速设备老化，缩短寿命； 6.接触器等控制设备故障率较高。 因此，对电动机启动是否能直接启动有着一定的限制条件： a.机械设备是否允许电机直接启动，这是先决条件； b.直接启动时，不允许电机的容量大于10％—15％主变压器的容量； c.启动过程中电压降△U不大于15％U n 。 以往的解决中、大功率电动机的启动问题往往采用一些传统的启动方式及设备，如：频敏变阻器启动(只适用于绕线式电机)、自藕变压器降压启动、Y/△转换方式启动、延边三角形启动方式等。他们的启动方式性能如下： 注：U n ：额定电压l q 、M q ：电动机全压启动时电流及启动转矩 K：降压系数=U q /U n ，U q 启动电压。 这些传统的降压启动方式普遍存在着起动设备复杂，部分启动方式存在启动电流大或启动转矩偏小的弊端，而且在电机的运行保护方面，存在着功能不甚完善或不灵敏的情况。而软启动技术作为一种先进的电机控制技术，在这些方面与传统的控制方式相比，有着无可比拟的优点，是控制技术的发展方向。 3 软启动技术及其优点
48V/50A开关电源整流模块主电路设计 高频开关电源系统具有体积小，重量轻，高效节能，输出纹波小，输出杂音电压小和动态响应性能好等很多优点，现已开始逐步地取代整流式电源而成为现代通讯设备的新型基础电源系统。随着电子技术，电力电子技术，自动控制技术和计算机控制技术的发展，高频开关电源系统的性能也越来越好。通信用开关电源系统作为开关式稳压电源的一种形式，它的设计内容和设计方法都具有自己的特殊性。 要设计一套通信用开关电源系统，首先要明白对它的全面要求，然后再设计系统的各个部分。高频开关电源主回路和控制回路所用的电路形式，元器件，控制方式都发展很快。它们的设计具有特殊的内容和方法。 1设计要求和具体电路设计 通信基础开关电源系统的关键部分是开关电源整流模块。整流模块的规格很多，结合在工 作中遇到的实际情况，提出该模块设计的硬指标如下： 1) 电网允许的电压波动范围 单相交流输入，有效值波动范围：220 V±20%，即176～264 V；频率：45～65 Hz。 2) 直流输出电压，电流 输出电压：标称－48V，调节范围：浮充，43～56?5V；均充，45～58V。 输出电流：额定值：50A。 3) 保护和告警性能 ①当输入电压低到170 VAC或高到270 VAC，或散热器温度高到75 ℃时，自动关机。 ②当模块直流输出电压高到60 V，或输出电流高到58～60 A时，自动关机。 ③当输出电流高到53～55 A时，自动限流，负载继续加大时，调低输出电压。
4) 效率和功率因数 模块的效率不低于88％，功率因数不低于0.99。 5) 其他指标 模块的其他性能指标都要满足“YD/T731”和“入网检验实施细则”等行业标准。 由于模块的输出功率不大，可采用如下的基本方案来设计主电路： 1) 单相交流输入，采用高频有源功率因数校正技术，以提高功率因数； 2) 采用双正激变换电路拓扑形式，工作可靠性高； 3) 主开关管采用 V MOSFET，逆变开关频率取为50 kHz； 4) 采用复合隔离的逆变压器，一只变压器双端工作； 5) 采用倍流整流电路，便于绕制变压器。 依照上述方案，即可设计出主电路的基本形式如图1。 图1 48V/50A整流模块DC/DC主电路基本形式 以下即可按照模块设计的要求来确定主电路中各元器件的基本参数。 1) 输出整流管的选择 输出整流二极管的工作波形如图2所示。
开关电源的软起动电路 1引言 开关电源的输入电路大都采用整流加电容滤波电路。在输入电路合闸瞬间，由于电容器上的初始电压为零会形成很大的瞬时冲击电流（如图1所示），特别是大功率开关电源，其输入采用较大容量的滤波电容器，其冲击电流可达100A以上。在电源接通瞬间如此大的冲击电流幅值，往往会导致输入熔断器烧断，有时甚至将合闸开关的触点烧坏，轻者也会使空气开关合不上闸，上述原因均会造成开关电源无法正常投入。为此几乎所有的开关电源在其输入电路设置防止冲击电流的软起动电路，以保证开关电源正常而可靠的运行。 2常用软起动电路 （1）采用功率热敏电阻电路 热敏电阻防冲击电流电路如图2所示。它利用热敏电阻的Rt的负温度系数特性，在电源接通瞬间，热敏电阻的阻值较大，达到限制冲击电流的作用；当热敏电阻流过较大电流时，电阻发热而使其阻值变小，电路处于正常工作状态。采用热敏电阻防止冲击电流一般适用于小功率开关电源，由于热敏电阻的热惯性，重新恢复高阻需要时间，故对于电源断电后又需要很快接通的情况，有时起不到限流作用。 （2）采用SCR R 电路 和限流电阻R对电容器C充电。该电路如图3所示。在电源瞬时接通时，输入电压经整流桥VD1VD4 当电容器C充电到约80％的额定电压时，逆变器正常工作，经主变压器辅助绕组产生晶闸管的触发信号，使晶闸管导通并短路限流电阻R，开关电源处于正常运行状态。 这种限流电路存在如下问题：当电源瞬时断电后，由于电容器C上的电压不能突变，其上仍有断电前的充电电压，逆变器可能还处于工作状态，保持晶闸管继续导通，此时若马上重新接通输入电源，会同样起不到防止冲击电流的作用。 电路 （3）具有断电检测的SCR R 该电路如图4所示。它是图3的改进型电路， 图1合闸瞬间滤波电容电流波形
软启动器工作原理与主电路图 2010年02月22日星期一 11:00 1 软启动器工作原理与主电路图 软启动器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。这种电路如三相全控桥式整流电路，主电路图见图1。使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染。软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击。软启动与软停车的电压曲线见图2，3。 2 软启动器的选用 （1）选型：目前市场上常见的软启动器有旁路型、无旁路型、节能型等。
根据负载性质选择不同型号的软启动器。 旁路型：在电动机达到额定转数时，用旁路接触器取代已完成任务的软启动器，降低晶闸管的热损耗，提高其工作效率。也可以用一台软启动器去启动多台电动机。 无旁路型：晶闸管处于全导通状态，电动机工作于全压方式，忽略电压谐波分量，经常用于短时重复工作的电动机。 节能型：当电动机负荷较轻时，软启动器自动降低施加于电动机定子上的电压，减少电动机电流励磁分量，提高电动机功率因数。 （2）选规格：根据电动机的标称功率，电流负载性质选择启动器，一般软启动器容量稍大于电动机工作电流，还应考虑保护功能是否完备，例如：缺相保护、短路保护、过载保护、逆序保护、过压保护、欠压保护等。 3 Alt48软启动器的特点 Alt48软启动器启动时采用专利技术的转矩控制。转矩斜坡上升更快速，损耗更低。具有电动机和软启动器综合保护功能，能全时连续检测电机电流，提供电机可靠和完整保护，这种保护功能在启动结束旁路后仍能起作用，这是其它软启动器都不具备的。 Alt48在保持加速力矩的同时，实时计算定子和转子的功率。在整个加速周期连续计算电机功率因数和定子损耗，通过检测电压和电流来计算功率因数，并扣除定子损耗，得到实际的转子功率和电机力矩。 4 Alt48软启动器的应用
电源模块说明书 摘要：本文对符合工业标准的MRCL-PW30242A电源模块进行深入介绍。 一、概述 MRCL-PW30242A电源模块是爱默尔智能照明TLC3000系列中的总线供电系统，能向总线提供24V/2A的电源，4个RJ45接口可以组成二口网桥。 二、功能特点 1. 向总线提供24V/2A电源 2. 具有二口RS485网桥功能 3. 标准35mm导轨式安装结构
三、型号及其含义 四、主要技术参数 ●输入电源：AC220V±10% 电源频率：50HZ ●整机无负载功耗：0.5 W ●输出电压：DC24V ●输出电流：2A ●环境条件：工作温度：－10℃~＋40℃ 工作湿度：20%~80% 储存温度：－40℃~＋55℃ 储存湿度：10%~95% ●外形尺寸：234mm×88.4mm×70.3mm 模块输出电流为2A 模块输出电压为24V TLC3000系列产品。“POWER”电源模块。爱默尔智能照明系统。
五、外形及安装尺寸（见图1） 六、设备参数设置 1．面板部分（见图2） 地址 功能 ① 1～8按键/指示灯 按键：无效 指示灯作用：指示灯1－当网桥1端口接收到数据时闪烁； 指示灯2－当网桥1端口发送数据时闪烁； 指示灯3－当网桥2端口接收到数据时闪烁； 指示灯4－当网桥2端口发送数据时闪烁； 指示灯5～8－无效； 图 2
②地址按键/指示灯 按键：无效。 指示灯：无效。 ③功能按键/指示灯 按键：无效。 指示灯作用：作为电源指示。 2．侧板部分（见图3） 图 3 前后两侧板设有通风孔和接线孔，标识为接线规定。 ①L、N为本模块继电器专用电源AC220V～240V输入端。 注：电源AC220V～240V必须通过断路器接入。 ②RJ45接口为485总线接线端。 注：同侧的两个RJ45接口不具有网桥作用而只作为直通连接作用，对角的两组RJ45接口具有网桥作用。 七、安装和接线
软起动器控制电动机的几个重要概念 1、脉冲突跳起动方式对于静阻力矩较大的负载，必须施加一个短时的大起动力矩，以克服静摩擦力，这就要求起动器可以短时输出90%的额定电压。 2、接触器旁路工作模式当电动机全速运行后，用旁路接触器来取代已完成任务的软起动器，以降低晶闸管的热耗，提高系统效率。在这种模式下用一台软起动器起动多台电动机。 3、节能运行模式电动机负荷较轻时，软起动器可自动降压，以此提高电动机功率因数。 4、软停车在不希望电动机突然停车的场合，可以通过软停车方式来逐步降低电动机端电压。 5、泵停车对惯性力矩较小的泵，软起动器在起动和停机过程中，实时检测电动机的负载电流，根据泵的负载和速度特性调节输出电压，消除“水锤效应”。 6、动力制动在惯性力矩大的负载或需要快速停机的场合，可以向电动机输入直流电，以实现快速制动。 软启动器和变频器的区别 软起动器和变频器是两种完全不同用途的产品。 变频器是用于电机需要调速的地方，变频器的输出不但改变电压而且可以同时改变频率。 软起动器实际上是个调压器，用于电机降压起动时，软启动器输出只改变电压不能改变频率。 变频器具备所有软起动器功能，但它的结构复杂，价格也比软起动器贵得多。 热变电阻软起动 一、前言最近，某公司通过媒体以新闻和广告的形式，对热变电阻软起动作了大量的宣传。宣称：“此类软起动可以完全替代进口变频软起动，并且价格优势特别大”。作为一名多年从事软起动技术工作的知识分子，我认为有必要比较客观地从技术角度上给热变电阻软起动一个准确的定位，因而撰写本文。 二、热变电阻软起动原理热变电阻软起动中的电阻是液态电阻，是由水和电解质配制的，导电机理是离子导电。离子导电的电导率随温度增加而上升，其温度灵敏度因电解质元素和浓度而异。电动机软起动时，需要随着电动机转速的增加而平滑减小串在电动机定子回路的阻抗。可以实现这种平滑减小的方法很多，例如，通过电极移动、通过晶闸管的导通角变化，通过改变饱和电抗器的饱和度等。热变电阻软起动装置利用了液阻阻值的温度热变性：既然液阻的发热（温升）是不可避免的，那么就利用它，“以毒攻毒”，使液阻电阻值随温升而平滑减小，达到软起动的目的。热变电阻软起动装置的限流电力器件是装有固定电极的液阻箱（每相一个，共三个）。每箱的一对电极之间的距离比较近，电极之间的空间（以下简称极空间）在整个液箱容积中所占的比例不大。液箱内的所有离子均参与决定液箱电阻阻值，但是，极空间的离子对于液阻箱阻值起决定作用。所谓“热变”主要是指极空间内离子导电率的热变。它是由极空间的温升决定的。在软起动过程中，极空间液体温度因发热而上升，又因对流等热交换而下降。加热和对流是决定极空间温度的一对矛盾。及至软起动结束，电极失电，加热停止。停止后，在对流作用下，液箱内的温度逐渐趋于平衡。所谓“液箱电解液一次软起动温升”，是指停止后的新热平衡温度对于软起动前热平衡温度增量。因此，极空间温升和一次起动温升是二个概念。前者大于后者。这个“大于”当然是有利的，它使热变电阻软起动装置一方面可以利用“前者”实现热变软起动；另一方面，又可以利用“后者”使装置能够具有一定的“连续起动数次”（例如3次）。 现在，进而就某公司对热变电阻软起动原理的陈述作以下评论。 根据该公司的《技术报告》（2000年），极空间温度“在常温到之间电阻率呈近似反比关系……，这一发现……提供了宝贵的技术依据”。对于软起动而言，软起动从开始到完成，极空间电解液阻值可以表示为一条时间曲线，在不同的环境温度下软起
