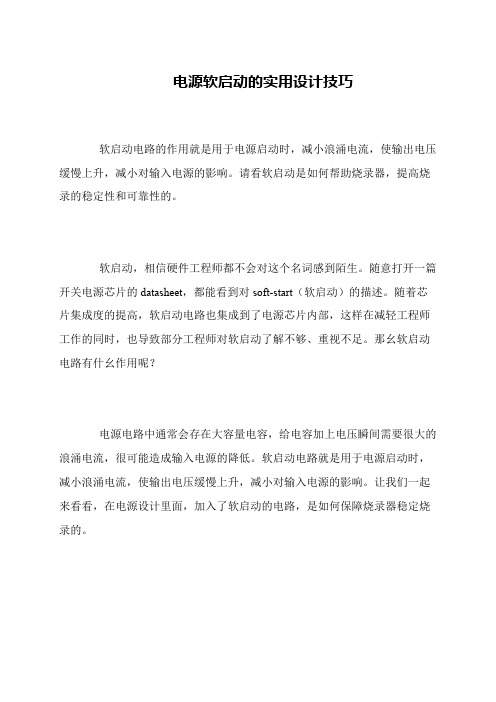

电源软启动的实用设计技巧
软启动电路的作用就是用于电源启动时，减小浪涌电流，使输出电压缓慢上升，减小对输入电源的影响。请看软启动是如何帮助烧录器，提高烧录的稳定性和可靠性的。
软启动，相信硬件工程师都不会对这个名词感到陌生。随意打开一篇开关电源芯片的datasheet，都能看到对soft-start（软启动）的描述。随着芯片集成度的提高，软启动电路也集成到了电源芯片内部，这样在减轻工程师工作的同时，也导致部分工程师对软启动了解不够、重视不足。那么软启动电路有什么作用呢？
电源电路中通常会存在大容量电容，给电容加上电压瞬间需要很大的浪涌电流，很可能造成输入电源的降低。软启动电路就是用于电源启动时，减小浪涌电流，使输出电压缓慢上升，减小对输入电源的影响。让我们一起来看看，在电源设计里面，加入了软启动的电路，是如何保障烧录器稳定烧录的。
P800是周立功致远电子推出的4通道、多功能的在线编程器。每通道都可以输出相互独立、在 1.25V~7V范围内可调的电源。在烧录器内部，每通道的电源都采用同一路电源VDD，并通过下图所示的开关电路，使各通道电源相互独立。
对上图电路简单分析：当控制信号EN_VDDx为高电平时，Q2饱和导通，Q1栅极拉低，Q1迅速导通，电源VDD输出到相应通道的VDD_OUT并供给待烧录目标板。这个看似简单的电路，却在进行多通道异步在线烧录测试时出了非常不稳定的现象，到底是怎么回事呢？
我们用P800对4个ARM核心板进行异步烧录测试过程中，发现当其中一个通道插入并上电初始化时，其他通道会出现烧录失败的现象。由于4个通道的信号线相互独立，只有电源VDD是共用的，因此我们猜测可能是ARM板上电初始化对VDD产生了干扰并影响到了其他通道。
