电气原理图设计方法及实例分析 【摘要】本文主要对电气原理图绘制的要求、原则以及设计方法进行了说明，并通过实例对设计方法进行了分析。 【关键词】电气原理图；设计方法；实例 继电-接触器控制系统是由按钮、继电器等低压控制电器组成的控制系统，可以实现对 电力拖动系统的起动、调速等动作的控制和保护，以满足生产工艺对拖动控制的要求。继电-接触器控制系统具有电路简单、维修方便等许多优点，多年来在各种生产机械的电气控制 中获得广泛的应用。由于生产机械的种类繁多，所要求的控制系统也是千变万化、多种多样的。但无论是比较简单的，还是很复杂的控制系统，都是由一些基本环节组合而成。因此本节着重阐明组成这些控制系统的基本规律和典型电路环节。这样，再结合具体的生产工艺要求，就不难掌握控制系统的分析和设计方法。 一、绘制电气原理图的基本要求 电气控制系统是由许多电气元件按照一定要求连接而成，从而实现对某种设备的电气自动控制。为了便于对控制系统进行设计、研究分析、安装调试、使用和维修，需要将电气控制系统中各电气元件及其相互连接关系用国家规定的统一图形符号、文字符号以图的形式表示出来。这种图就是电气控制系统图，其形式主要有电气原理图和电气安装图两种。 安装图是按照电器实际位置和实际接线电路，用给定的符号画出来的，这种电路图便于安装。电气原理图是根据电气设备的工作原理绘制而成，具有结构简单、层次分明、便于研究和分析电路的工作原理等优点。绘制电气原理图应按GB4728-85、GBTl59-87等规定的标 准绘制。如果采用上述标准中未规定的图形符号时，必须加以说明。当标准中给出几种形式时，选择符号应遵循以下原则： ①应尽可能采用优选形式； ②在满足需要的前提下，应尽量采用最简单形式； ③在同一图号的图中使用同一种形式。 根据简单清晰的原则，原理图采用电气元件展开的形式绘制。它包括所有电气元件的导电部件和接线端点，但并不按照电气元件的实际位置来绘制，也不反映电气元件的大小。由于电气原理图具有结构简单、层次分明、适于研究等优点，所以无论在设计部门还是生产现场都得到广泛应用。 控制电路绘制的原则： ①原理图一般分主电路、控制电路、信号电路、照明电路及保护电路等。 ②图中所有电器触头，都按没有通电和外力作用时的开闭状态（常态）画出。 ③无论主电路还是辅助电路，各元件应按动作顺序从上到下、从左到右依次排列。 ④为了突出或区分某些电路、功能等，导线符号、连接线等可采用粗细不同的线条来表示。 ⑤原理图中各电气元件和部件在控制电路中的位置，应根据便于阅读的原则安排。同一电气元件的各个部件可以不画在一起，但必须采用同一文字符号标明。 ⑥原理图中有直接电联系的交叉导线连接点，用实心圆点表示；可拆卸或测试点用空心圆点表示；无直接电联系的交叉点则不画圆点。 ⑦对非电气控制和人工操作的电器，必须在原理图上用相应的图形符号表示其操作方式。 ⑧对于电气控制有关的机、液、气等装置，应用符号绘出简图，以表示其关系。 二、分析设计法及实例设计分析 根据生产工艺要求，利用各种典型的电路环节，直接设计控制电路。这种设计方法比较简单，但要求设计人员必须熟悉大量的控制电路，掌握多种典型电路的设计资料，同时具有丰富的设计经验，在设计过程中往往还要经过多次反复地修改、试验，才能使电路符合设计
开关直流稳压电源设计 摘要 直流稳压电源应用广泛，几乎所有电器，电力或者电子设备都毫不例外的需要稳定的直流电压（电流）供电，它是电子电路工作的“能源”和“动力”。不同的电路对电源的要求是不同的。在很多电子设备和电路中需要一种当电网电压波动或负载发生变化时，输出电压仍能基本保持不点的电源。电子设备中的电源一般由交流电网提供，如何将交流电压（电流）变为直流电压（电流）供电又如何使直流电压（电流）稳定这是电子技术的一个基本问题。解决这个问题的方案很多，归纳起来大致可分为线性电子稳压电源和开关稳压电源两类，他们又各自可以用集成电路或分立元件构成。开关稳压电源具有效率高，输出功率大，输入电压变化范围宽，节约能耗等优点。 一、引言 基本要求 稳压电源。 1.基本要求 ①输出电压UO可调范围：12V～15V； ②最大输出电流IOmax：2A；
③U2从15V变到21V时，电压调整率SU≤2%（IO=2A）； ④IO从0变到2A时，负载调整率SI≤5%（U2=18V）； ⑤输出噪声纹波电压峰-峰值UOPP≤1V（U2=18V,UO=36V,IO=2A）； ⑥DC-DC变换器的效率≥70%（U2=18V,UO=36V,IO=2A）； ⑦具有过流保护功能，动作电流IO（th）=±； 发挥部分 (1)排除短路故障后，自动恢复为正常状态； (2)过热保护； 二、方案设计与论证 开关式直流稳压电源的控制方式可分为调宽式和调频式两种。实际应用中，调宽式应用较多，在目前开发和使用的开关电源集成电路中，绝大多数为脉宽调制（PWM）型。开关电源的工作原理就是通过改变开关器件的开通时间和工作周期的比值，即占空比来改变输出电压，通常有三种方式：脉冲宽度调制（PWM）、脉冲频率调制（PFM）和混合调制。PWM调制是指开关周期恒定，通过改变脉冲宽度来改变占空比的方式。因为周期恒定，滤波电路的设计比较简单，因此本次设计采用PWM调制方式实现电路设计要求。主要框架如图1所示。由变压器降压得到交流电压，再经过整流滤波电路，将交流电变成直流电，然后再经过DC-DC变换，由PWM的驱动电路去控制开关管的导通和截止，从而产生一个稳定的电压源。
电子技术课程设计的基本方法和步骤
电子技术课程设计的基本方法和步骤 一、明确电子系统的设计任务 对系统的设计任务进行具体分析, 充分了解系统的性能、指标及要求, 明确系统应完成的任务。 二、总体方案的设计与选择 1、查阅文献, 根据掌握的资料和已有条件, 完成方案原理的构想; 2、提出多种原理方案 3、原理方案的比较、选择与确定 4、将系统任务的分解成若干个单元电路, 并画出整机原理框图, 完成系统的功能设计。 三、单元电路的设计、参数计算与器件选择 1、单元电路设计 每个单元电路设计前都需明确本单元电路的任务, 详细拟订出单元电路的性能指标, 与前后级之间的关系, 分析电路的组成形式。具体设计时, 能够模拟成熟的先进电路, 也能够进行创新和改进, 但都必须保证性能要求。而且, 不但单元电路本身要求设计合理, 各单元电路间也要相互配合, 注意各部分的输入信号、输出信号和控制信号的关系。 2、参数计算 为保证单元电路达到功能指标要求, 就需要用电子技术知识对参数进行计算, 例如放大电路中各电阻值、放大倍数、振荡器中电阻、电容、振荡频率等参数。只有很好地理解电路的工作原理, 正确利用计算公式, 计算的参数才能满足设计要求。 参数计算时, 同一个电路可能有几组数据, 注意选择一组能完成
电路设计功能、在实践中能真正可行的参数。 计算电路参数时应注意下列问题: （1）元器件的工作电流、电压、频率和功耗等参数应能满足电路指标的要求。 （2）元器件的极限必须留有足够的裕量, 一般应大于额定值的 1.5倍。 （3）电阻和电容的参数应选计算值附近的标称值。 3、器件选择 ( 1) 阻容元件的选择 电阻和电容种类很多, 正确选择电阻和电容是很重要的。不同的电路对电阻和电容性能要求也不同, 有些电路对电容的漏电要求很严, 还有些电路对电阻、电容的性能和容量要求很高, 例如滤波电路中常见大容量( 100~3000uF) 铝电解电容, 为滤掉高频一般还需并联小容量( 0.01~0.1uF) 瓷片电容。设计时要根据电路的要求选择性能和参数合适的阻容元件, 并要注意功耗、容量、频率和耐压范围是否满足要求。 ( 2) 分立元件的选择 分立元件包括二极管、晶体三极管、场效应管、光电二极管、晶闸管等。根据其用途分别进行选择。选择的器件类型不同, 注意事项也不同。 ( 3) 集成电路的选择 由于集成电路能够实现很多单元电路甚至整机电路的功能, 因此选用集成电路设计单元电路和总体电路既方便又灵活, 它不但使系统体积缩小, 而且性能可靠, 便于调试及运用, 在设计电路时颇受欢迎。选用的集成电路不但要在功能和特性上实现设计方案, 而且要满足功耗、电压、速度、价格等方面要求。 4、注意单元电路之间的级联设计, 单元电路之间电气性能的 相互匹配问题, 信号的耦合方式
TND313/D Rev 3, Sep-11 High-Efficiency 305 W ATX Reference Design Documentation Package ? 2011 ON Semiconductor.
Disclaimer: ON Semiconductor is providing this reference design documentation package “AS IS” and the recipient assumes all risk associated with the use and/or commercialization of this design package. No licenses to ON Semiconductor’s or any third party’s Intellectual Property is conveyed by the transfer of this documentation. This reference design documentation package is provided only to assist the customers in evaluation and feasibility assessment of the reference design. The design intent is to demonstrate that efficiencies beyond 80% are achievable cost effectively utilizing ON Semiconductor provided ICs and discrete components in conjunction with other inexpensive components. It is expected that users may make further refinements to meet specific performance goals.
《自动化专业综合课程设计2》 课程设计报告 题目：开关电源设计与制作 院（系）：机电与自动化学院 专业班级：自动化0803 学生姓名：程杰 学号：20081184111 指导教师：雷丹 2011年11月14日至2011年12月2日 华中科技大学武昌分校制
目录 1．开关电源简介 (2) 1.1开关电源概述 (2) 1.2开关电源的分类 (3) 1.3开关电源特点 (4) 1.4开关电源的条件 (4) 1.5开关电源发展趋势 (4) 2．课程设计目的 (5) 3．课程设计题目描述和要求 (5) 4．课程设计报告内容 (5) 4.1开关电源基本结构 (5) 4.2系统总体电路框架 (6) 4.3变换电路的选择 (6) 4.4控制方案 (7) 4.5控制器的选择 (8) 4.5.1 C8051F020的内核 (8) 4.5.2片内存储器 (8) 4.5.312位模/数转换器 (9) 4.5.4 单片机初始化程序 (9) 4.6 输出采样电路 (10) 4.6.1 信号调节电路 (10) 4.6.2 信号的采样 (11) 4.6.3 ADC 的工作方式 (11) 4.6.4 ADC的程序 (12) 4.7 显示电路 (13) 4.7.1 显示方案 (13) 4.7.2 显示程序 (14) 5．总结 (16) 参考文献 (17)
1．开关电源简介 1.1开关电源概述 开关电源是利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源。它运用功率变换器进行电能变换，经过变换电能，可以满足各种对参数的要求。这些变换包括交流到直流(AC-DC，即整流)，直流到交流(DC-AC，即逆变)，交流到交流(AC-AC，即变压)，直流到直流(DC-DC)。广义地说，利用半导体功率器件作为开关，将一种电源形式转变为另一种电源形式的主电路都叫做开关变换器电路；转变时用自动控制闭环稳定输出并有保护环节则称为开关电源（SwitchingPower Supply)。 将一种直流电压变换成另一种固定的或可调的直流电压的过程称为DC-DC交换完成这一变幻的电路称为DC-DC转换器。根据输入电路与输出电路的关系，DC-DC 转换器可分为非隔离式DC-DC转换器和隔离式DC-DC转换器。降压型DC-DC 开关电源属于非隔离式的。降压型DC-DC转换器主电路图如1： 图1 降压型DC-DC转换器主电路 其中，功率IGBT为开关调整元件，它的导通与关断由控制电路决定；L和C为滤波元件。驱动VT导通时，负载电压Uo=Uin，负载电流Io按指数上升；控制VT关断时，二极管VD可保持输出电流连续，所以通常称为续流二极管。负载电流经二极管VD续流，负载电压Uo近似为零，负载电流呈指数曲线下降。为了使负载电流连续且脉动小，通常串联L值较大的电感。至一个周期T结束，在驱动VT导通，重复上一周期过程。当电路工作于稳态时，负载电流在一个周期的初值和终值相等。负载电压的平均值为：
几种实用的直流开关电源保护电路 1 引言 随着科学技术的发展，电力电子设备与人们的工作、生活的关系日益密切，而电子设备都离不开可靠的电源，因此直流开关电源开始发挥着越来越重要的作用，并相继进入各种电子、电器设备领域，程控交换机、通讯、电子检测设备电源、控制设备电源等都已广泛地使用了直流开关电源[1-3].同时随着许多高新技术，包括高频开关技术、软开关技术、功率因数校正技术、同步整流技术、智能化技术、表面安装技术等技术的发展，开关电源技术在不断地创新，这为直流开关电源提供了广泛的发展空间[4].但是由于开关电源中控制电路比较复杂，晶体管和集成器件耐受电、热冲击的能力较差，在使用过程中给用户带来很大不便。为了保护开关电源自身和负载的安全，根据了直流开关电源的原理和特点，设计了过热保护、过电流保护、过电压保护以及软启动保护电路。 2 开关电源的原理及特点 2.1工作原理 直流开关电源由输入部分、功率转换部分、输出部分、控制部分组成。功率转换部分是开关电源的核心，它对非稳定直流进行高频斩波并完成输出所需要的变换功能。它主要由开关三极管和高频变压器组成。图1画出了直流开关电源的原理图及等效原理框图，它是由全波整流器，开关管V，激励信号，续流二极管Vp，储能电感和滤波电容C组成。实际上，直流
开关电源的核心部分是一个直流变压器。 2.2特点 为了适应用户的需求，国内外各大开关电源制造商都致力于同步开发新型高智能化的元器件，特别是通过改善二次整流器件的损耗，并在功率铁氧体（Mn-Zn）材料上加大科技创新，以提高在高频率和较大磁通密度下获得高的磁性能，同时SMT技术的应用使得开关电源取得了长足的进展，在电路板两面布置元器件，以确保开关电源的轻、小、薄。因此直流开关电源的发展趋势是高频、高可靠、低耗、低噪声、抗干扰和模块化。 直流开关电源的缺点是存在较为严重的开关干扰，适应恶劣环境和突发故障的能力较弱。由于国内微电子技术、阻容器件生产技术以及磁性材料技术与一些技术先进国家还有一定的差距，因此直流开关电源的制作技术难度大、维修麻烦和造价成本较高， 3 直流开关电源的保护 基于直流开关电源的特点和实际的电气状况，为使直流开关电源在恶劣环境及突发故障情况下安全可靠地工作，本文根据不同的情况设计了多

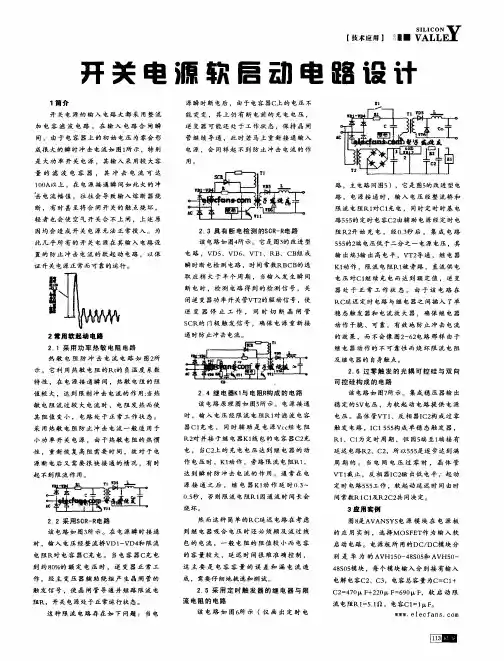

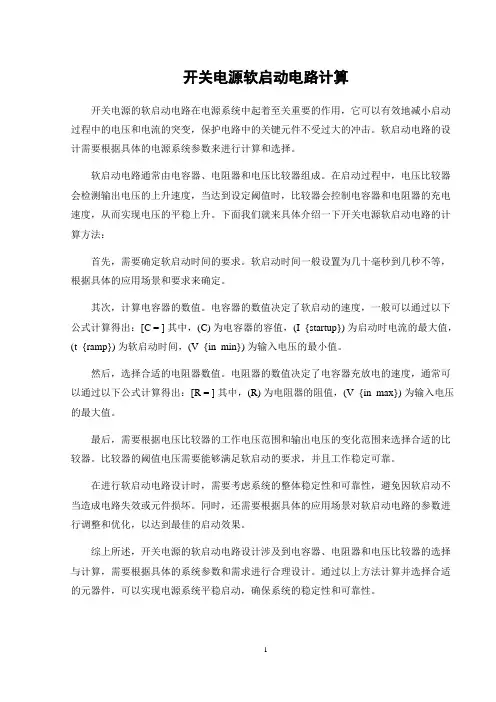

开关电源软启动电路设计 1 简介 开关电源的输入电路大都采用整流加电容滤波电路。在输入电路合闸瞬间，由于电容器上的初始电压为零会形成很大的瞬时冲击电流如图1所示，特别是大功率开关电源，其输入采用较大容量的滤波电容器，其冲击电流可达100A以上。在电源接通瞬间如此大的冲击电流幅值，往往会导致输入熔断器烧断，有时甚至将合闸开关的触点烧坏，轻者也会使空气开关合不上闸，上述原因均会造成开关电源无法正常投入。为此几乎所有的开关电源在其输入电路设置的防止冲击电流的软起动电路，以保证开关电源正常而可靠的运行。 2 常用软起动电路 2.1 采用功率热敏电阻电路 热敏电阻防冲击电流电路如图2所示。它利用热敏电阻的Rt的负温度系数特性，在电源接通瞬间，热敏电阻的阻值较大，达到限制冲击电流的作用;当热敏电阻流过较大电流时，电阻发热而使其阻值变小，电路处于正常工作状态。采用热敏电阻防止冲击电流一般适用于小功率开关电源，由于热敏电阻的热惯性，重新恢复高阻需要时间，故对于电源断电后又需要很快接通的情况，有时起不到限流作用。
2.2 采用SCR-R电路 该电路如图3所示。在电源瞬时接通时，输入电压经整流桥VD1-VD4和限流电阻R对电容器C充电。当电容器C充电到约80%的额定电压时，逆变器正常工作，经主变压器辅助绕组产生晶闸管的触发信号，使晶闸管导通并短路限流电阻R，开关电源处于正常运行状态。 这种限流电路存在如下问题：当电源瞬时断电后，由于电容器C上的电压不能突变，其上仍有断电前的充电电压，逆变器可能还处于工作状态，保持晶闸管继续导通，此时若马上重新接通输入电源，会同样起不到防止冲击电流的作用。 2.3 具有断电检测的SCR-R电路 该电路如图4所示。它是图3的改进型电路，VD5、VD6、VT1、RB、CB组成瞬时断电检测电路，时间常数RBCB的选 取应稍大于半个周期，当输入发生瞬间断电时，检测电路得到的检测信号，关闭逆变器功率开关管VT2的驱动信号，使逆变器停止工作，同时切断晶闸管SCR的门极触发信号，确保电源重新接通时防止冲击电流。 2.4 继电器K1与电阻R构成的电路 该电路原理图如图5所示。电源接通时，输入电压经限流电阻R1对滤波电容器C1充电，同时辅助是电源Vcc经电阻R2对并接于继电器K1线包的电容器C2充电，当C2上的充电电压达到继电器的动作电压时，K1动作，旁路限流电阻
电子系统设计的基本原则和设计方法 一、电子系统设计的基本原则： 电子电路设计最基本的原则应该使用最经济的资源实现最好的电路功能。具体如下： 1、整体性原则 在设计电子系统时，应当从整体出发，从分析电子电路整体内部各组成元件的关系以及电路整体与外部环境之间的关系入手，去揭示与掌握电子系统整体性质，判断电子系统类型，明确所要设计的电子系统应具有哪些功能、相互信号与控制关系如何、参数指标在那个功能模块实现等，从而确定总体设计方案。 整体原则强调以综合为基础，在综合的控制与指导下，进行分析，并且对分析的结果进行恰当的综合。基本的要点是：（1）电子系统分析必须以综合为目的，以综合为前提。离开了综合的分析是盲目的，不全面的。（2）在以分析为主的过程中往往包含着小的综合。即在对电子系统各部分进行分别考察的过程中，往往也需要又电子局部的综合。（3）综合不许以分析为基础。只有对电子系统的分析了解打到一定程度以后，才能进行综合。没有详尽以分析电子系统作基础，综合就是匆忙的、不坚定的，往往带有某种主管臆测的成分。 2、最优化原则 最优化原则是一个基本达到设计性能指标的电子系统而言的，由于元件自身或相互配合、功能模块的相互配合或耦合还存在一些缺陷，使电子系统对信号的传送、处理等方面不尽完美，需要在约束条件的限制下，从电路中每个待调整的原器件或功能模块入手，进行参数分析，分别计算每个优化指标，并根据有忽而
指标的要求，调整元器件或功能模块的参数，知道目标参数满足最优化目标值的要求，完成这个系统的最优化设计。 3、功能性原则 任何一个复杂的电子系统都可以逐步划分成不同层次的较小的电子子系统。仙子系统设计一般先将大电子系统分为若干个具有相对独立的功能部分，并将其作为独立电子系统更能模块；再全面分析各模块功能类型及功能要求，考虑如何实现这些技术功能，即采用那些电路来完成它；然后选用具体的实际电路，选择出合适的元器件，计算元器件参数并设计个单元电路。 4、可靠性与稳定性原则 电子电路是各种电气设备的心脏，它决定着电气设备的功能和用途，尤其是电气设备性能的可靠性更是由其电子电路的可靠性来决定的。电路形式及元器件选型等设计工作，设计方案在很大程度上也就决定可靠性，在电子电路设计时应遵循如下原则：只要能满足系统的性能和功能指标就尽可能的简化电子电路结构；避免片面追求高性能指标和过多的功能；合理划分软硬件功能，贯彻以软代硬的原则，使软件和硬件相辅相成；尽可能用数字电路代替模拟电路。影响电子电路可靠性的因素很多，在发生的时间和程度上的随机性也很大，在设计时，对易遭受不可靠因素干扰的薄弱环节应主动地采取可靠性保障措施，使电子电路遭受不可靠因素干扰时能保持稳定。抗干扰技术和容错设计是变被动为主动的两个重要手段。 5、性能与价格比原则 在当今竞争激烈的市场中，产品必须具有较短的开发设计周期，以及出色的性能和可靠性。为了占领市场，提高竞争力，所设计的产品应当成本低、性能好、
多路输出开关电源的设计及应用原则 引言 对现代电子系统，即便是最简单的由单片机和单一I/O接口电路所组成的电子系统来讲，其电源电压一般也要由＋5V，±15V或±12V等多路组成，而对较复杂的电子系统来讲，实际用到的电源电压就更多了。目前主要由下述诸多电压组合而成：＋3.3V，＋5V，±15V，±12V，－5 V，±9V，＋18V，＋24V、＋27V、±60V、＋135V、＋300V、－200V、＋600V、＋1800V、＋3000V、＋5000V（包括一个系统中需求多个上述相同电压供电电源）等。不同的电子系统，不仅对上述各种电压组合有严格的要求，而且对这些电源电压的诸多电特性也有较严格的要求，如电压精度，电压的负载能力（输出电流），电压的纹波和噪声，起动延迟，上升时间，恢复时间，电压过冲，断电延迟时间，跨步负载响应，跨步线性响应，交叉调整率，交叉干扰等。 2多路输出电源 对于电源应用者来讲，一般都希望其所选择的电源产品为“傻瓜型”的，即所选择的电源电压只要负载不超过电源最大值，无论系统的各路负载特性如何变化，而各路电源电压依然精确无误。仅就这一点来讲，目前绝大多数的多路输出电源是不尽人意的。为了更进一步说明多路输出电源的特性，首先从图1所示多路输出开关电源框图讲起。
从图1可以看到，真正形成闭环控制的只有主电路Vp，其它Vaux1、Vaux2等辅电路都处在失控之中。从控制理论可知，只有Vp无论输入、输出如何变动（包括电压变动，负载变动等），在闭环的反馈控制作用下都能保证相当高的精度（一般优于0.5％），也就是说Vp在很大程度上只取决于基准电压和采样比例。对Vaux1、Vaux2而言，其精度主要依赖以下几个方面： 1）T1主变器的匝比，这里主要取决于Np1：Np2或Np1：Np3 2）辅助电路的负载情况。 3）主电路的负载情况。 注：如果以上3点设定后，输入电压的变动对辅电路的影响已经很有限了。 在以上3点中，作为一个具体的开关电源变换器，主变压器匝比已经设定，所以影响辅助电路输出电压精度最大的因素为主电路和辅电路的负载情况。在开关电源产品中，有专门的技术指标说明和规范电源的这一特性，即就是交叉负载调整率。为了更好地讲述这一问题，先将交叉负载调整率的测量和计算方法讲述如下。 2.1电源变换器多路输出交叉负载调整率测量与计算步骤 1）测试仪表及设备连接如图2所示。
电子电路设计的一般方法与步骤 一、总体方案的设计与选择 1.方案原理的构想 (1)提出原理方案 一个复杂的系统需要进行原理方案的构思，也就是用什么原理来实现系统要求。因此，应对课题的任务、要求和条件进行仔细的分析与研究，找出其关键问题是什么，然后根据此关键问题提出实现的原理与方法，并画出其原理框图（即提出原理方案）。提出原理方案关系到设计全局，应广泛收集与查阅有关资料，广开思路,开动脑筋,利用已有的各种理论知识，提出尽可能多的方案，以便作出更合理的选择。所提方案必须对关键部分的可行性进行讨论，一般应通过试验加以确认。 (2)原理方案的比较选择 原理方案提出后，必须对所提出的几种方案进行分析比较。在详细的总体方案尚未完成之前,只能就原理方案的简单与复杂，方案实现的难易程度进行分析比较，并作出初步的选择。如果有两种方案难以敲定，那么可对两种方案都进行后续阶段设计，直到得出两种方案的总体电路图,然后就性能、成本、体积等方面进行分析比较，才能最后确定下来。 2.总体方案的确定 原理方案选定以后，便可着手进行总体方案的确定，原理方案只着眼于方案的原理，不涉及方案的许多细节，因此，原理方案框图中的每个框图也只是原理性的、粗略的，它可能由一个单元电路构成，亦可能由许多单元电路构成。为了把总体方案确定下来，必须把每一个框图进一步分解成若干个小框，每个小框为一个较简单的单元电路。当然，每个框图不宜分得太细，亦不能分得太粗，太细对选择不同的单元电路或器件带来不利，并使单元电路之间的相互连接复杂化；但太粗将使单元电路本身功能过于复杂，不好进行设计或选择。总之,
应从单元电路和单元之间连接的设计与选择出发，恰当地分解框图。 二、单元电路的设计与选择 1.单元电路结构形式的选择与设计 按已确定的总体方案框图，对各功能框分别设计或选择出满足其要求的单元电路。因此，必须根据系统要求，明确功能框对单元电路的技术要求，必要时应详细拟定出单元电路的性能指标，然后进行单元电路结构形式的选择或设计。 满足功能框要求的单元电路可能不止一个，因此必须进行分析比较，择优选择。 2.元器件的选择 (1)元器件选择的一般原则 元器件的品种规格十分繁多，性能、价格和体积各异，而且新品种不断涌现，这就需要我们经常关心元器件信息和新动向，多查阅器件手册和有关的科技资料，尤其要熟悉一些常用的元器件型号、性能和价格，这对单元电路和总体电路设计极为有利。选择什么样的元器件最合适，需要进行分析比较。首先应考虑满足单元电路对元器件性能指标的要求，其次是考虑价格、货源和元器件体积等方面的要求。 (2)集成电路与分立元件电路的选择问题 随着微电子技术的飞速发展，各种集成电路大量涌现，集成电路的应用越来越广泛。今天，一块集成电路常常就是具有一定功能的单元电路，它的性能、体积、成本、安装调试和维修等方面一般都优于由分立元件构成的单元电路。 优先选用集成电路不等于什么场合都一定要用集成电路。在某些特殊情况，如：在高频、宽频带、高电压、大电流等场合，集成电路往往还不能适应，有时仍需采用分立元件。另外，对一些功能十分简单的电路，往往只需一只三极管或一只二极管就能解决问题，就不必选用集成电路。

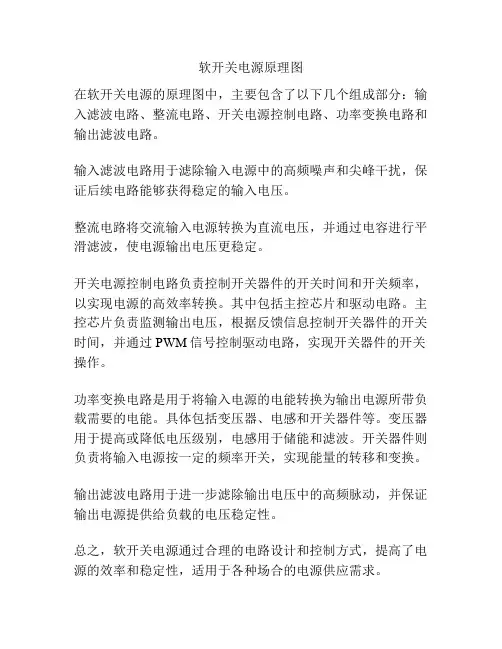

1 引言 当今社会，时代在进步，人们的生活水平不断提高，越来越离不开电力电子产品电力电子设备与人们的工作、生活的关系日益密切，当然任何电子设备都离不开可靠的电源，进入80年代计算机电源全面实现了开关电源化，率先完成计算机的电源换代，进入90年代开关电源相继进入各种电子、电器设备领域，程控交换机、通讯、电子检测设备电源、控制设备电源等都已广泛地使用了开关电源，更促进了开关电源技术的迅速发展。 1.1 什么是开关电源 电子电源是对公用电网或某种电能进行变换和控制，并向各种用电负载提供优质电能的供电设备。它可分为线性电源和开关电源两种。应用大功率半导体器件，在一个电路中运行于“开关状态”，按一定规律控制开关，对电能进行处理变换而构成的电源，被称为“开关电源”。在实际应用中同时具备三个条件的电源可称之为开关电源，这三个条件就是:开关(电路中的电力电子器件工作在开关状态而不是线性状态)、高频(电路中的电力电子器件工作在高频而不是接近工频的低频)和直流(电源输出是 直流而不是交流)。广义地说，凡用半导体功率器件作为开关，将一种电源形态转变成另一形态的主电路都叫做开关变换电路;转变时用自动控制闭环稳定输出并有保护环 节的则称开关电源。 1.2 开关电源基本工作原理 开关电源以半导体开关器件的启闭为基本原理，即通过控制开关晶体管开通和关断的时间比率，维持稳定输出电压的一种电源。开关电源一般由脉冲宽度调制（PWM）或者脉冲频率调制方式（PFM）控制IC和外部电路构成。 开关电源有PWM调制、FWM调制和混合调制，这里选用PWM调制。PWM型开关电源的换能电路是将输入的直流电压转换成脉冲电压，再将脉冲电压转换成直流电压输出。 图1-1 PWM型开关电源原理框图
电源网讯传统的工频交流整流电路，因为整流桥后面有一个大的电解电容来稳定输出电压，所以使电网的电流波形变成了尖脉冲，滤波电容越大，输入电流的脉宽就越窄，峰值越高，有效值就越大。这种畸变的电流波形会导致一些问题，比如无功功率增加、电网谐波超标造成干扰等。 功率因数校正电路的目的，就是使电源的输入电流波形按照输入电压的变化成比例的变化。使电源的工作特性就像一个电阻一样，而不在是容性的。 目前在功率因数校正电路中，最常用的就是由BOOST变换器构成的主电路。而按照输入电流的连续与否，又分为DCM、CRM、CCM模式。DCM模式，因为控制简单，但输入电流不连续，峰值较高，所以常用在小功率场合。C CM模式则相反，输入电流连续，电流纹波小，适合于大功率场合应用。介于DCM和CCM之间的CRM称为电流临界连续模式，这种模式通常采用变频率的控制方式，采集升压电感的电流过零信号，当电流过零了，才开通MO S管。这种类型的控制方式，在小功率PFC电路中非常常见。 今天我们主要谈适合大功率场合的CCM模式的功率因数校正电路的设计。 要设计一个功率因数校正电路，首先我们要给出我们的一些设计指标，我们按照一个输出500W左右的APFC电路来举例： 已知参数： 交流电源的频率fac——50Hz 最低交流电压有效值Umin——85Vac 最高交流电压有效值Umax——265Vac 输出直流电压Udc——400VDC 输出功率Pout——600W 最差状况下满载效率η——92% 开关频率fs——65KHz 输出电压纹波峰峰值Voutp-p——10V 那么我们可以进行如下计算： 1，输出电流Iout=Pout/Udc=600/400=1.5A 2，最大输入功率Pin=Pout/η=600/0.92=652W 3，输入电流最大有效值Iinrmsmax=Pin/Umin=652/85=7.67A 4，那么输入电流有效值峰值为Iinrmsmax*1.414=10.85A 5，高频纹波电流取输入电流峰值的20%，那么Ihf=0.2*Iinrmsmax=0.2*10.85=2.17A 6，那么输入电感电流最大峰值为：ILpk=Iinrmsmax+0.5*Ihf=10.85+0.5*2.17=11.94A 7，那么升压电感最小值为Lmin=(0.25*Uout)/(Ihf*fs)=(0.25*400)/(2.17*65KHz)=709uH 8，输出电容最小值为：Cmin=Iout/(3.14*2*fac*Voutp-p)=1.5/(3.14*2*50*10)=477.7uF，实际电路中还要考虑hold up时间，所以电容容量可能需要重新按照hold up的时间要求来重新计算。实际的电路中，我用了1320uF，4只330uF的并联。 有了电感量、有了输入电流，我们就可以设计升压电感了！ PFC电路的升压电感的磁芯，我们可以有多种选择：磁粉芯、铁氧体磁芯、开了气隙的非晶/微晶合金磁芯。这几种磁芯是各有优缺点，听我一一道来。
防雷电路开关电源防雷电路设计方案上网时间: 2010-08-30防雷电路开关电源防雷电路设计方案 雷击浪涌分析 最常见的电子设备危害不是由于直接雷击引起的，而是由于雷击发生时在电源和通讯线路中感应的电流浪涌引起的。一方面由于电子设备内部结构高度集成化(VLSI芯片)，从而造成设备耐压、耐过电流的水平下降，对雷电(包括感应雷及操作过电压浪涌)的承受能力下降，另一方面由于信号来源路径增多，系统较以前更容易遭受雷电波侵入。浪涌电压可以从电源线或信号线等途径窜入电脑设备，我们就这两方面分别讨论： 1)电源浪涌 电源浪涌并不仅源于雷击，当电力系统出现短路故障、投切大负荷时都会产生电源浪涌，电网绵延千里，不论是雷击还是线路浪涌发生的几率都很高。当距你几百公里的远方发生了雷击时，雷击浪涌通过电网光速传输，经过变电站等衰减，到你的电脑时可能仍然有上千伏，这个高压很短，只有几十到几百个微秒，或者不足以烧毁电脑，但是对于电脑内部的半导体元件却有很大的损害，正象旧音响的杂音比新的要大是因为内部元件受到损害一样，随着这些损害的加深，电脑也逐渐变的越来越不稳定，或有可能造成您重要数据的丢失。 美国GE公司测定一般家庭、饭店、公寓等低压配电线(110V)在10000小时(约一年零两个月)内在线间发生的超出原工作电压一倍以上的浪涌电压次数达到800余次，其中超过1000V 的就有300余次。这样的浪涌电压完全有可能一次性将电子设备损坏。 2)信号系统浪涌 信号系统浪涌电压的主要来源是感应雷击、电磁干扰、无线电干扰和静电干扰。金属物体(如电话线)受到这些干扰信号的影响，会使传输中的数据产生误码，影响传输的准确性和传输速率。排除这些干扰将会改善网络的传输状况。 基于以上的技术缺陷和状况，本文根据实际使用设计了一种基于压敏电阻和陶瓷气体放电管的单相并联式抗雷击浪涌的开关电源电路。 防雷击浪涌电路的设计 本文所设计的是一种基于压敏电阻和陶瓷气体放电管的单相并联式抗雷击浪涌电路，并将其应用到仪表的开关电源上。整个电路包括防雷电路和开关电源电路，其中防雷电路采用3个压敏电阻和一个陶瓷气体放电管组成复合式对称电路，共模、差摸全保护。与经典的开关电源电路组成防雷仪表的电源电路，采用压敏电阻并联，延长使用寿命，在压敏电阻短路失效后与开关电源电路分离，不会引起失火。 为了实现上述目的所采取的设计方案是：将压敏电阻和陶瓷气体放电管的单相并联式抗雷击浪涌电路应用到仪表的电源上。主要分为防雷电路部分和开关电源电路部分，电路简单，采用复合式对称电路，共模、差摸全保护，可以不分L、N端连接。使压敏电阻RV1位于贴片整流模块前端分别与电源L、N并联，主要来钳位L、N线间电压，压敏电阻RV0、RV2与陶瓷气体放电管FD1串联后接地，RV0与FD1串联主要是泄放L线上感应雷击浪涌电流，RV2与FD1串联主要是泄放由信号口串人24V参考电位上的能量，RV0、RV2短路失效后，FD1可将其与电源电路分离，不会导致失火现象。 RV1前端线路上串联了一个线绕电阻，当此RV1短路失效时，线绕电阻可起到保险丝的作用，将短路电路断开，压敏电阻属电压钳位型保护器件，其钳位电压点即压敏电阻参数选择相对比较重要(选压敏电压高一点的，通流量大一些的更安全、耐用，故障率低)；根据通流容量要求选择外形尺寸和封装形式，本电路中采用561k－10D的压敏电阻与陶瓷气体放电

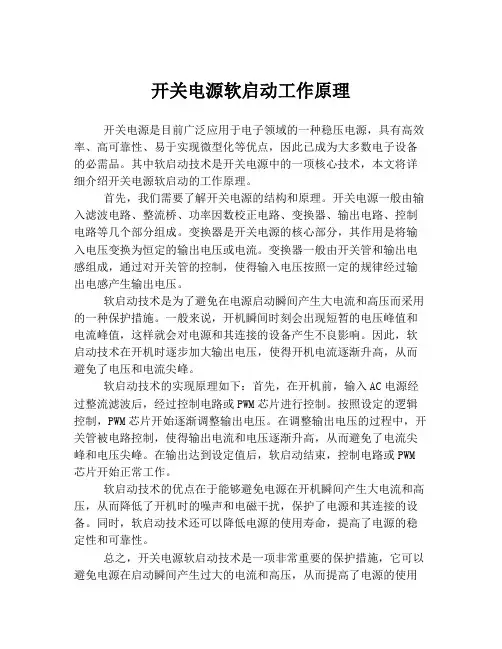

开关电源的软起动电路 1引言 开关电源的输入电路大都采用整流加电容滤波电路。在输入电路合闸瞬间，由于电容器上的初始电压为零会形成很大的瞬时冲击电流（如图1所示），特别是大功率开关电源，其输入采用较大容量的滤波电容器，其冲击电流可达100A以上。在电源接通瞬间如此大的冲击电流幅值，往往会导致输入熔断器烧断，有时甚至将合闸开关的触点烧坏，轻者也会使空气开关合不上闸，上述原因均会造成开关电源无法正常投入。为此几乎所有的开关电源在其输入电路设置防止冲击电流的软起动电路，以保证开关电源正常而可靠的运行。 2常用软起动电路 （1）采用功率热敏电阻电路 热敏电阻防冲击电流电路如图2所示。它利用热敏电阻的Rt的负温度系数特性，在电源接通瞬间，热敏电阻的阻值较大，达到限制冲击电流的作用；当热敏电阻流过较大电流时，电阻发热而使其阻值变小，电路处于正常工作状态。采用热敏电阻防止冲击电流一般适用于小功率开关电源，由于热敏电阻的热惯性，重新恢复高阻需要时间，故对于电源断电后又需要很快接通的情况，有时起不到限流作用。 （2）采用SCR R 电路 和限流电阻R对电容器C充电。该电路如图3所示。在电源瞬时接通时，输入电压经整流桥VD1VD4 当电容器C充电到约80％的额定电压时，逆变器正常工作，经主变压器辅助绕组产生晶闸管的触发信号，使晶闸管导通并短路限流电阻R，开关电源处于正常运行状态。 这种限流电路存在如下问题：当电源瞬时断电后，由于电容器C上的电压不能突变，其上仍有断电前的充电电压，逆变器可能还处于工作状态，保持晶闸管继续导通，此时若马上重新接通输入电源，会同样起不到防止冲击电流的作用。 电路 （3）具有断电检测的SCR R 该电路如图4所示。它是图3的改进型电路， 图1合闸瞬间滤波电容电流波形
电子电路识图的基本方法和技巧 对初学者来说，复杂的电子电路图上布满了密密麻麻的电路符号，根本不知从何下手识图，也不能从电子电路原理图中找出电子产品的故障所在，更不能得心应手地去设计各种各样的电子电路。其实，只要对电子电路图进行仔仔细细观察，就会发现电子电路的构成具有很强的规律性，即相同类型的电子电路不仅功能相似，而且在电路结构上也是大同小异的。任何一张错综复杂、表现形式不同的电子电路图都是由一些最基本的电子电路组合而成的，构成复杂电子电路图的最基本电路称为单元电路。只要掌握了基本单元电路，任何复杂的电路都可以看成是基本单元电路的集合。1.从基本元器件入手，为识图打下良好的基础。电子元器件是构成电子产品的基础。因此，了解电子元器件的基础知识，掌握不同元器件在电路中的电路表示符号及各元器件的基本功 能特点是进行电子识图的第一步。 2.掌握基本单元电路，为识读复杂电路打下基础。在学习基本单元电路时，要掌握好基本单元电路的工作原理、电路的功能及特性、电路典型参数、组成电路的元器件、每一个元器件在电路中所起的作用及电路调试方法等。 3.分解复杂电路。复杂电路被分解为基本单元电路后，就可以根据一个个基本单元电路的功能、特点进而分析到整个复
杂的电子电路，设计出各种各样的电路。 4.掌握基本单元电路之间的连接方法。基本单元电路之间可以直接连接起来，叫做直接耦合；通过变压器的初、次级间的磁感应来实现信号的连接，叫做变压器耦合；用电容来连接，叫做电容耦合。 5.明确各分体元器件在电子电路中所起的作用。为了方便初学者识图，现将各分体元器件在电子电路中不同的接法及与不同元器件连接所起的作用归纳如下。电阻器：在电路中主要起限流、分压的作用。 1）电阻器与电阻器在电路中并联一般是为了增大电阻器的功率。 2）电阻器与电阻器串联并从中间引出抽头，在一般情况下是为了得到电阻器上的分压。 3）电阻与稳压管串联，电阻器为稳压二极管的限流电阻器。4）电阻器与电容器串联组成微分电路，在这里电阻器为电容器的充电限流电阻器，充电常数由RC的乘积觉定。在这里如果微分电路与二极管或单向晶闸管等半导体器件并联，且电路中有电感性负载，则微分电路在电路中起阻容吸收的作用，即吸收电感器由于在开机、关机一瞬间产生的较高感应电动势，保护半导体器件不因太高的感应电动势而击穿损坏。 5）电阻器与电容器并联，在一般情况下电阻器为电容器的
摘要：电源是各种电子设备不可或缺的组成部分，其性能优劣直接关系到电子设备的技术指标及能否安全可靠工作。目前，开关电源因具有体积小、重量轻、效率高、发热量低、性能稳定等优点而逐渐取代传统技术制造的相控稳压电源，并广泛应用于电子设备中。 本设计的单端正激式开关电源是一种间接直流变流技术，本设计以正激电路为主体，采用以TOPSwitch系列开关电源集成芯片TOP244Y为核心的脉宽调制电路实现交-直-交-直变流，输出稳压稳频的直流电。 关键词开关电源；正激电路；变压器；脉宽调制； ABSTRACT Power is an indispensable part of electronic equipment, its performance directly related to electronic equipment technical indicators and safe work can. At present, switching power supply for has the advantages of small size, light weight, high efficiency, low calorific value and stable performance advantages and replace traditional technology of phased manostat, and widely used in electronic equipment. The design of the single straight separate-excited switching power supply is a kind of indirect dc converter technology, this design was adopted for the main circuit, induced by TOPSwitch series of switch power integration chip TOP244Y as the core of the pulse width modulation circuit implementation delivered straight into - - - the voltage output variable flow straight, dc frequency stability. KEY WORDS Switching power supply；Is induced circuit；Transformer；Pulse width modulation 目录 前言 (1) 1. 开关电源的发展及趋势 (2)
电路设计的基本原理和方法 本人经过整理得出如下的电路设计方法，希望对广大电子爱好者及热衷于硬件研发的朋友有所帮助。 电子电路的设计方法 设计一个电子电路系统时，首先必须明确系统的设计任务，根据任务进行方案选择，然后对方案中的各个部分进行单元的设计，参数计算和器件选择，最后将各个部分连接在一起，画出一个符合设计要求的完整的系统电路图。 一．明确系统的设计任务要求 对系统的设计任务进行具体分析，充分了解系统的性能，指标，内容及要求，以明确系统应完成的任务。 二．方案选择 这一步的工作要求是把系统要完成的任务分配给若干个单元电路，并画出一个能表示各单元功能的整机原理框图。 方案选择的重要任务是根据掌握的知识和资料，针对系统提出的任务，要求和条件，完成系统的功能设计。在这个过程中要敢于探索，勇于创新，力争做到设计方案合理，可靠，经济，功能齐全，技术先进。并且对方案要不断进行可行性和有缺点的分析，最后设计出一个完整框图。框图必须正确反映应完成的任务和各组成部分的功能，清楚表示系统的基本组成和相互关系。 三．单元电路的设计，参数计算和期间选择 根据系统的指标和功能框图，明确各部分任务，进行各单元电路的设计，参数计算和器件选择。 1．单元电路设计 单元电路是整机的一部分，只有把各单元电路设计好才能提高整机设计水平。 每个单元电路设计前都需明确各单元电路的任务，详细拟定出单元电路的性能指标，与前后级之间的关系，分析电路的组成形式。具体设计时，可以模仿传输的先进的电路，也可以进行创新或改进，但都必须保证性能要求。而且，不仅单元电路本身要设计合理，各单元电路间也要互相配合，注意各部分的输入信号，输出信号和控制信号的关系。 2．参数计算 为保证单元电路达到功能指标要求，就需要用电子技术知识对参数进行计算。例如，放大电路中各电阻值，放大倍数的计算；振荡器中电阻，电容，振荡频率等参数的计算。只有很好的理解电路的工作原理，正确利用计算公式，计算的参数才能满足设计要求。 参数计算时，同一个电路可能有几组数据，注意选择一组能完成电路设计要求的功能，在实践中能真正可行的参数。 计算电路参数时应注意下列问题： （1）元器件的工作电流，电压，频率和功耗等参数应能满足电路指标的要求； （2）元器件的极限参数必须留有足够充裕量，一般应大于额定值的1．5倍； （3）电阻和电容的参数应选计算值附近的标称值。 3．器件选择 （1）元件的选择 阻容电阻和电容种类很多，正确选择电阻和电容是很重要的。不同的电路对电阻和电容性能要求也不同，有解电路对电容的漏电要求很严，还有些电路对电阻，电容的性能和容量要求很高。例如滤波电路中常用大容量（100ｕF～3000uF）铝电解电容，为滤掉高频通常
