碳化硼原料(石墨）
石墨种类有很多，主要分天然的和人造的，天然的就是在地下经过变动造成的环境将含碳的物质石墨化，主要有：鳞片石墨，蠕状石墨，不定型石墨等。
人造石墨：是人为的将含碳物质进行石墨化而成的产品。
石墨质软，黑灰色；有油腻感，石墨的工艺特性主要决定于它的结晶形态。结晶形态不同的石墨矿物，具有不同的工业价值和用途。工业上，根据结晶形态不同，将天然石墨分为三类。
1．致密结晶状石墨
致密结晶状石墨又叫块状石墨。此类石墨结晶明显晶体肉眼可见。颗粒直径大于0．1毫米。晶体排列杂乱无章，呈致密块状构造。这种：石墨的特点是品位很高，一般含碳量为60～65％，有时达80～98％，但其可塑性和滑腻性不如鳞片石墨好。
2．鳞片石墨
石墨晶体呈鳞片状；这是在高强度的压力下变质而成的，有大鳞片和细鳞片之分。此类石墨矿石的特点是品位不高，一般在2～3％，或10～25％之间。是自然界中可浮性最好的矿石之一，经过多磨多选可得高品位石墨精矿。这类石墨的可浮性、润滑性、可塑性均比其他类型石墨优越；因此它的工业价值最大。
3．隐晶质石墨
隐品质石墨又称非晶质石墨或土状石墨，这种石墨的晶体直径一般小于1微米，是微晶石墨的集合体，只有在电子显微镜下才能见到晶形。此类石墨的特点是表面呈土状，缺乏光泽，润滑性也差。品位较高。一般的60～80％。少数高达90％以上。矿石可选性较差。
石墨由于其特殊结构，而具有如下特殊性质：
1）耐高温型：石墨的熔点为3850±50℃，沸点为4250℃，即使经超高温电弧灼烧，重量的损失很小，热膨胀系数也很小。石墨强度随温度提高而加强，在2000℃时，石墨强度提高一倍。
2）导电、导热性：石墨的导电性比一般非金属矿高一百倍。导热性超过钢、铁、铅等金属材料。导热系数随温度升高而降低，甚至在极高的温度下，石墨成绝热体。石墨能够导电是因为石墨中每个碳原子与其他碳原子只形成3个共价键,每个碳原子仍然保留1个自由电子来传输电荷.
3）润滑性：石墨的润滑性能取决于石墨鳞片的大小，鳞片越大，摩擦系数越小，润滑性能越好。
4）化学稳定性：石墨在常温下有良好的化学稳定性，能耐酸、耐碱和耐有机溶剂的腐蚀。
5）可塑性：石墨的韧性好，可年成很薄的薄片。
6）抗热震性：石墨在常温下使用时能经受住温度的剧烈变化而不致破坏，温度突变时，石墨的体积变化不大，不会产生裂纹。
另外要说明的石墨是碳的一种形态，它的层间距是可以被压缩的，石墨密封材料就是用石墨压制而成，它压缩了层间距，同时形态也发生改变，一般采用天然的可膨胀石墨加工制成。
钻石也是碳的一种形态，它与石墨之间的差别就是纯度，层间距和碳原子排列。
碳化硼的原料石墨一般选用人造石墨，其主要是考虑碳素材料的纯度。
石墨材料 模具是工业生产中使用极为广泛的基础工艺装备，模具工业是国民经济的基础工业。在现代工业生产中，产品零件广泛采用冲压、锻压成形、压铸成形、挤压成形、塑料注射或其它成形加工方法，与成形模具相配套，使坯料成形加工成符合产品要求的零件。我们日常生产、生活中所使用到的各种工具和产品，大到机床的底座、机身外壳，小到一个胚头螺丝、纽扣以及各种家用电器的外壳，无不与模具有着密切的关系。模具的形状决定着这些产品的外形，模具的加工质量与精度也就决定着这些产品的质量。近年模具行业飞速发展，石墨材料、新工艺和不断增加的模具工厂不断冲击着模具市场，石墨以其良好的物理和化学性能逐渐成为模具制作的首选材料。[1]编辑本段石墨模具的优良性能1.优良的导热及导电性能 2.线膨胀系数低等很好的热稳定性能及抗加热冲击性 3.耐化学腐蚀与多数金属不易发生反应 4.在高温下（在多数铜基胎体烧结温度800℃以上）强度随温度升高而增大 5.具有良好的润滑和抗磨性 6.易于加工，机械加工性能好，可以制作成形状复杂、精度高的模具 编辑本段石墨模具的应用目前，石墨模具主要在以下几个方面得到了广泛的应用：1.有色金属连续铸造及半连续铸造用石墨模具：近年来，国内外正在推广由熔融金属状态直接连续（或半连续的）制造棒材或管材等先进的生产方法。国内在铜，铜合金，铝，铝合金等方面已开始采用这种方法。人造石墨作为有色金属的连续铸造或半连续铸造用模具被认为是最合适的材料。生产实践证明，由于采用了石墨模具，因其导热性能良好（导热性能决定了金属或合金的凝固速度），模具的自润滑性能好等因素，不但使铸型速度提高，而且由于铸锭的尺寸精确，表面光滑，结晶组织
防弹陶瓷碳化硼的介绍 近四五十年来，随着科学技术的发展，原子能、火箭、燃气轮机等技术领域对材料提出了更高的要求，迫切需要比耐热合金更能承受高温、比普通陶瓷更能抵御化学腐蚀的材料。而某些陶瓷因为能满足这些要求，因此，这类陶瓷得到了迅速的发展。这些新发展起来的陶瓷，无论从原料、工艺或性能上均与传统陶瓷有很大的差异，被称为特种陶瓷。由于特种陶瓷具有许多独特的性能，潜力很大。而且制作特种陶瓷的主要原料在地球上储量丰富，价格便宜，容易得到。近20年来，各主要工业国家都十分注重特种陶瓷的开发和研究，形成世界性的“陶瓷热”，并取得了很大的进展。所以，特种陶瓷被誉为“万能陶瓷”，是21世纪最有发展前景的重要新材料之一。 碳化硼就是一种有着许多优良性能的重要特种陶瓷。碳化硼最早是在1858年被发现的，然后英国的Joly于1883年、法国的Moissan于1894年分别制备和认定了B3C、B6C。化学计量分子式为B4C的化合物直到1934年才被认知。随后，俄国学者提出了许多不同的碳－硼化合物分子式，但这些分子式未能得到确认。事实上，由B－C相图可以知道，碳－硼化合物有一个从B4.0C到B10.5C的很宽的均相区，在这个均相区内的物质习惯上通称为碳化硼，从20世纪50年代起，人们对碳化硼，尤其是对其结构、性能进行了大量的研究，取得了许多研究成果，推动了碳化硼制备和应用技术的长足发展。由于碳化硼具有其它材料不可比拟的优异性能，人们对碳化硼陶瓷的研究深度与力度不断加大，除高纯度、超细碳化硼粉体合成新方法不断涌现外，人们更多地致力于开展先进实用的成型工艺及烧结工艺技术研究，以使碳化硼制品能够在某些高技术领域实用化并进一步工业化生产。
石墨作为锂离子电池负极材料 锂离子电池是指以两种不同的能够可逆地嵌入及脱出锂离子的嵌锂化合物分别作为电池正极和负极的二次电池体系。充电时，锂离子从正极脱嵌，通过电解质和隔膜，嵌入到负极中；放电时则相反，锂离子从负极脱嵌，通过电解质和隔膜，嵌入到正极中。 锂离子电池的负极是由负极活性物质、粘合剂和添加剂混合制成糊状胶合剂均匀涂抹在铜箔两侧，经干燥、滚压而成。 石墨由于具备电子电导率高、锂离子扩散系数大、层状结构在嵌锂前后体积变化小、嵌锂容量高和嵌锂电位低等优点，成为目前主流的商业化锂离子电池负极材料。 石墨的嵌锂机理 石墨导电性好，结晶程度高，具有良好的层状结构，十分适合锂离子的反复嵌入-脱嵌，是目前应用最广泛、技术最成熟的负极材料。锂离子嵌入石墨层间后，形成嵌锂化合LixC6（0≤x≤1），理论容量可达372mAh/g（x=1），反应式为：xLi++6C+xe-→LixC6 锂离子嵌入使石墨层与层之间的堆积方式由ABAB变为AAAA，如下图所示。
●石墨的改性处理 由于石墨层间距（d002≤0.34nm）小于石墨嵌锂化合物LixC6的晶面层间距（0.37nm），致使在充放电过程中，石墨层间距改变，易造成石墨层剥落、粉化，还会发生锂离子与有机溶剂分子共同嵌入石墨层及有机溶剂分解，进而影响电池循环性能。 通过石墨改性，如在石墨表面氧化、包覆聚合物热解炭，形成具有核-壳结构的复合石墨，可以改善石墨的充放电性能，提高比容量。 ●其它负极材料 石墨是目前主流的商业化锂电负极材料，但由于石墨本身结构特性的制约，石墨负极材料的发展也遇到了瓶颈，比如比容量已经到达极限、不能满足大型动力电池所要求的持续大电流放电能力等。因此业界也开始把目光投向非石墨类材料，比如硬碳和其它非碳材料（氧化锡、硅碳合金、钛酸锂等）。 江苏凤谷节能科技有限公司专注于节能环保产品设计研发，主要从事高效燃烧器及控制系统的研发与应用，可提供设计、制造、成套配套、安装调试、人员培训等总承包服务的专业公司；凤谷节能科技在喷嘴的设计研发和产品开发方面拥有丰富的经验。 凤谷节能科技通过并购无锡市大禾机械有限公司进入到化工行业的细分领域，主要产品包括机械消泡器、清釜机、汽水混合器等化工设备及配件。
金嵌入石墨烯：一个可能具有高活性的催化剂 Au嵌入石墨烯的催化活性是通过使用CO的氧化为基准探针并且利用第一性原理方法来研究的。CO氧化Au嵌入石墨烯的催化的第一个最可能的步骤是继续进行朗缪尔 - 欣谢尔伍德反应(CO + O2→OOCO→ CO2 +O),其能量势垒是低至0.31ev。氧化的第二步骤将是埃利-Rideal反应（CO+O→ CO2）其具有小得多的能量势垒（0.18ev）。金部分填充d状态处于费米能级的周围，由于Au与相邻的碳原子之间的相互作用。Au嵌入石墨烯的高活性可能归因于CO，O2，Au之间的电子共振，尤其，是在Au原子的d状态和CO和O2的反键2π状态。这将打开一个新的途径来制造低成本，高活性碳系催化剂。 介绍 石墨烯、单原子厚度的碳板具有独特的电子和几何特性,被认为是最有前途的下一代电子材料。完美的石墨烯在正常环境下化学惰性是稳定的。然而，对于过渡金属催化剂而言，纳米结构的碳材料和石墨烯是比较好的基底材料，如碳纳米管（CNT）和碳纳米纤维（CNFs）。主要由于其高的表面积，已被广泛地研究。近来，有报道说，金属subnanoclusters，包含仅有几个原子，在石墨烯片显示出对氧化反应不寻常的高活性。金属簇和石墨烯之间的强相互作用被发现。在单层石墨烯或碳原子的悬空键处的碳空位可以调节负载金属簇的电子结构。调查了过渡金属利用密度泛函理论嵌入石墨烯,发现过渡金属原子和相邻的碳原子之间的键确定系统的磁性和电子结构。因此，惰性石墨烯可以通过碳空位和金属簇，甚至一个单一的原子之间的相互作用转变为非常活泼的催化剂。该金属原子的嵌入石墨烯结构最近已制造，并且金属原子在石墨烯平面中的扩散可被控制。它开辟了新的途径来设计基于石墨烯的先进催化剂。在本文中，我们使用CO氧化为基准探头，对金嵌入石墨烯的催化活性进行研究。我们对金特别感兴趣，因为金是最高贵的金属而且并没有被认为是一个很好的催化剂，直到最近。我们的计算显示，金嵌入石墨烯是一个很好的高效催化剂，并且成本低。

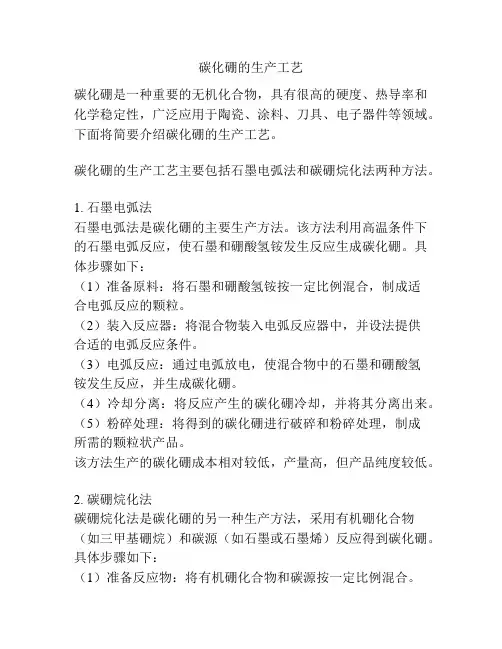

碳化硼原料(石墨） 石墨种类有很多，主要分天然的和人造的，天然的就是在地下经过变动造成的环境将含碳的物质石墨化，主要有：鳞片石墨，蠕状石墨，不定型石墨等。 人造石墨：是人为的将含碳物质进行石墨化而成的产品。 石墨质软，黑灰色；有油腻感，石墨的工艺特性主要决定于它的结晶形态。结晶形态不同的石墨矿物，具有不同的工业价值和用途。工业上，根据结晶形态不同，将天然石墨分为三类。 1．致密结晶状石墨 致密结晶状石墨又叫块状石墨。此类石墨结晶明显晶体肉眼可见。颗粒直径大于0．1毫米。晶体排列杂乱无章，呈致密块状构造。这种：石墨的特点是品位很高，一般含碳量为60～65％，有时达80～98％，但其可塑性和滑腻性不如鳞片石墨好。 2．鳞片石墨 石墨晶体呈鳞片状；这是在高强度的压力下变质而成的，有大鳞片和细鳞片之分。此类石墨矿石的特点是品位不高，一般在2～3％，或10～25％之间。是自然界中可浮性最好的矿石之一，经过多磨多选可得高品位石墨精矿。这类石墨的可浮性、润滑性、可塑性均比其他类型石墨优越；因此它的工业价值最大。 3．隐晶质石墨 隐品质石墨又称非晶质石墨或土状石墨，这种石墨的晶体直径一般小于1微米，是微晶石墨的集合体，只有在电子显微镜下才能见到晶形。此类石墨的特点是表面呈土状，缺乏光泽，润滑性也差。品位较高。一般的60～80％。少数高达90％以上。矿石可选性较差。 石墨由于其特殊结构，而具有如下特殊性质： 1）耐高温型：石墨的熔点为3850±50℃，沸点为4250℃，即使经超高温电弧灼烧，重量的损失很小，热膨胀系数也很小。石墨强度随温度提高而加强，在2000℃时，石墨强度提高一倍。 2）导电、导热性：石墨的导电性比一般非金属矿高一百倍。导热性超过钢、铁、铅等金属材料。导热系数随温度升高而降低，甚至在极高的温度下，石墨成绝热体。石墨能够导电是因为石墨中每个碳原子与其他碳原子只形成3个共价键,每个碳原子仍然保留1个自由电子来传输电荷. 3）润滑性：石墨的润滑性能取决于石墨鳞片的大小，鳞片越大，摩擦系数越小，润滑性能越好。 4）化学稳定性：石墨在常温下有良好的化学稳定性，能耐酸、耐碱和耐有机溶剂的腐蚀。 5）可塑性：石墨的韧性好，可年成很薄的薄片。 6）抗热震性：石墨在常温下使用时能经受住温度的剧烈变化而不致破坏，温度突变时，石墨的体积变化不大，不会产生裂纹。 另外要说明的石墨是碳的一种形态，它的层间距是可以被压缩的，石墨密封材料就是用石墨压制而成，它压缩了层间距，同时形态也发生改变，一般采用天然的可膨胀石墨加工制成。 钻石也是碳的一种形态，它与石墨之间的差别就是纯度，层间距和碳原子排列。
. 中国碳化硼产业现状 一、碳化硼的性质及用途 从1893年研究所制造出碳化硼到现在已经有一百多年的历程，碳化硼从不被人们所熟悉到应用于多个领域，从电阻炉试验到电弧炉生产，从卧式炉冶炼演变成立式炉冶炼，从世界的需求量从几吨到几千吨，国内的产量也由几十吨/年发展到上万吨/年，碳化硼发展的如此迅速让硼行业刮目相看。碳化硼为黑色粉末，莫氏硬度9.36，微氏显微硬度49Gpa仅次于金刚石；粉末常用于硬质合金、宝石等硬质材料的磨削和抛光，具有非常高的研磨能力，是理想的最硬的人造磨料之一；碳化硼具有很好的化学稳定性，能抵抗酸、碱腐蚀，因而作为抗腐蚀材料制成耐酸、碱零部件；碳化硼耐高温，熔融温度高达2450℃是耐热制品和高级耐火材料的重要原料；碳化硼是高性能结构陶瓷和复相超硬、超高温陶瓷的原料，常制造成耐磨损喷砂嘴、水射流喷嘴、机械密封环、泥浆泵的柱塞、高温叶轮等；由于硬度高而密度为2.52g/cm3，所以其陶瓷制品也用于航天高级装备防护上，在直升飞机、防弹装甲、防弹衣、舰船涂层方面普遍应用；碳化硼具有良好的中子吸收性能，目前已广泛用于核工业原子能反应堆的屏敝板和中子吸收芯块。 由于碳化硼在机械研磨、耐火、化工、工程陶瓷、核工业和军事等不同领域方面应用，碳化硼质量也有一定的差别，它们的用量又在不断增加，因此批量生产的碳化硼不得不对其主要的原料硼酸提出不同的要求、从而开始了硼酸的选择使用。 二、我国碳化硼生产现状 我国现有的碳化硼生产厂主要分布在黑龙江的牡丹江、黑河、大连、内蒙古通辽等地。主要生产企业有大连金玛科技产业有限公司、牡丹江金钢钻碳化硼精细陶瓷有限公司等。据不完全的统计，国内现有碳化硼冶炼能力可达10000-12000吨/年，碳化硼加工能力不超过8000吨/年。实际上各厂都没有满负荷生产，现有的产品几乎一半外销。近几年碳化硼产量波动在国内年需求2400-3000吨和国外年需求3000-3500的水平，其中耐火材料和混合原料用量的比例远远大于研磨和工程陶瓷的用量。 国外碳化硼厂大都集中在经济发达的国家如美国、德国、日本等国家，由于国外对碳化硼冶炼和生产环境污染控制的要求格外严格，加上能源和人工费用昂贵，几乎都不再生产碳化硼。他们由原来的生产改为进口。2007-2008年度我国出口碳化硼约3500吨（分别约为亚
共晶石墨(A、D、E、B型及珊瑚状石墨)的形成 在共晶结晶阶段生长的片状石墨依分布及形态特点可分成A、D、E、B型石墨，它们分别在不同化学成分及过冷条件下形成。 A型石墨是生长于早期形成的共晶晶粒内的片状石墨。在过冷度不大、成核能力较强的熔液中生成。由于分枝不很发达，故石墨分布较为均匀。A型片状石墨是非正常共晶反应条件下形成的，石墨片超前生长几乎像初生相。 D型石墨又称过冷石墨，大的过冷造成强烈的石墨分枝是生成这种石墨的主要原因。石墨分散度大，比A型石墨更细更短。尺寸在20%26mu;ml以下，大部分在2～%26mu;gm范围内。在奥氏体枝晶问呈无方向性分布。石墨端部曲率半径小，近似尖形。根据共晶系的分类，D型过冷石墨是在石墨与奥氏体高度共生的正常共晶条件下形成的。石墨与奥氏体以相同的生长速度同时伸入液体，从而限制了它的长大。石墨呈极度弯曲的短片，低倍率下观察几乎是小点状。 根据D型石墨的生长机制，凡是增加过冷度使石墨加剧分枝的因素均有利于A 型石墨向D型石墨的转变。例如：激冷铸型灰铸铁、连铸制品、低硫 (w(S)%26lt;0.01％)铸铁件、真空熔炼、高温过热都容易生成D型石墨。 生产上制取D型石墨常用的方法是向高碳当量的铁液中加Ti。铸铁的钛含量依碳当量变化而变化，碳当量偏低时，Ti量可少，碳当量增高时Ti量随之增高。例如：CE=4.0％时，对应加入w(Ti)=0.10％～0.15％；CE=4.3％时， w(Ti)=0.15％～0.20％；当CE=4.7％时，w(Ti)=0.20％～0.25％。文献[54]指出，为使过共晶铸铁用金属型铸造得到D型石墨，铸铁的含Ti量是重要条件。在CE=4.5％时w(Ti)=0.085％；CE=4．44％时，w(Ti)=0.075％则可得到最优的强度。为获得所需的显微组织，以及抗拉强度与良好的切削性能的最佳结合，钛的质量分数不宜超过0.1％。 钛降低铁液的共晶温度，提高自身的过冷倾向，促使石墨大量分枝。众多的短小、弯曲D型石墨缩短了碳的扩散距离，使石墨附近的奥氏体在铸件冷却过程转化成铁素体(见图1)，导致力学性能降低。但是由于：①奥氏体枝晶多。②D型石墨短小，对基体的割裂作用小。③D型石墨共晶团有良好的团球状外形(见图2)等原因，与相同基体的铸铁相比，D型石墨铸铁往往具有较高的强度。

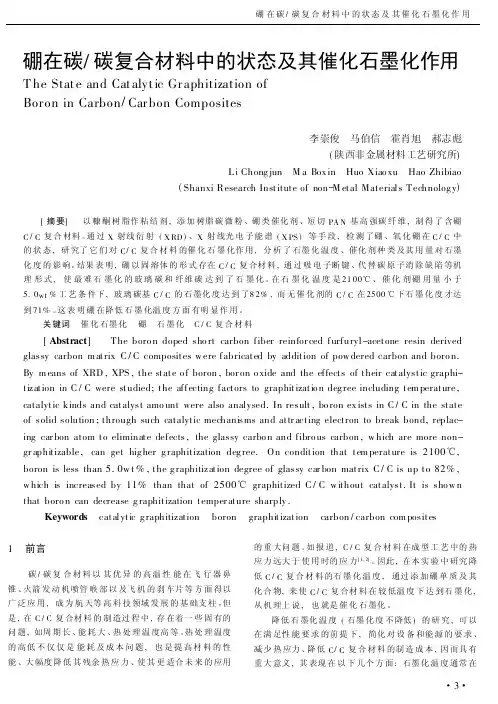

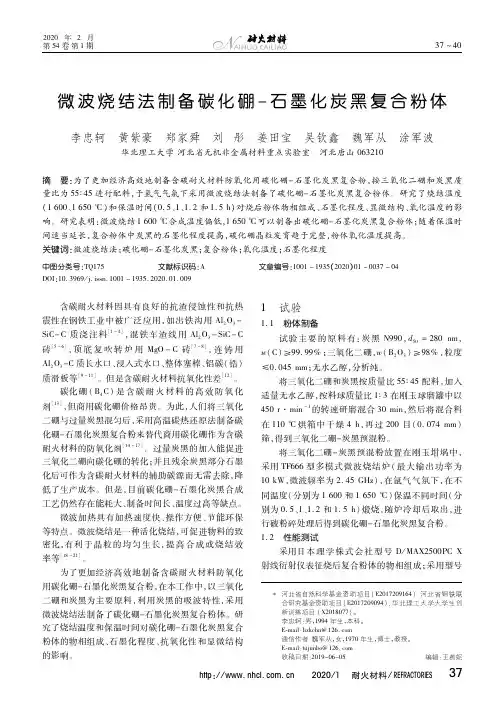

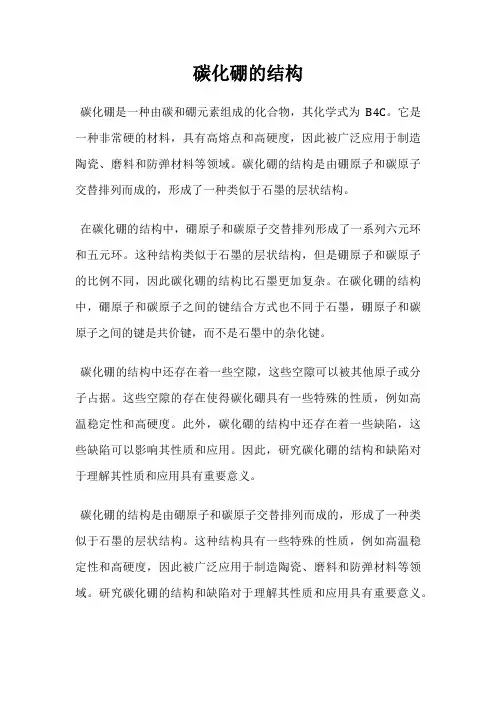

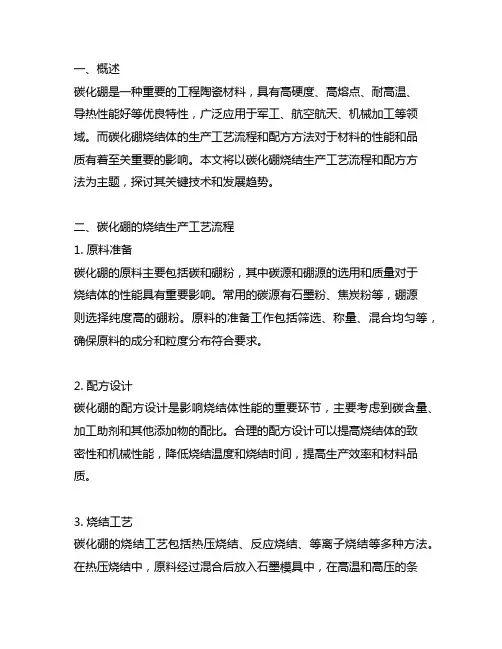

含硼聚合物的制备及其在碳化硼制备中的应用碳化硼是一种新型的特种陶瓷材料,具有比重小、硬度高、中子吸收能力强和化学稳定性好等优良特性。在耐磨喷嘴,核反应堆的屏蔽材料,轻质防弹装甲等领域有广泛应用。 在工业上,用来合成碳化硼粉末的方法是碳热还原法。但该方法存在温度高(一般高于2000℃)、能耗大、产品纯度低,环境污染严重等问题。 因此,研究开发一种低成本、低能耗的制备碳化硼粉体的方法十分必要。本文分别以硼酸和甘油为硼源和碳源,乙二醇为改进剂,经过酯化反应、低温裂解和高温还原合成碳化硼粉末。 采用傅里叶红外光谱(FT-IR)、X-射线衍射(XRD)、扫描电镜(SEM)、热重分析(TGA)、能谱分析(EDS)和粒度分析等表征方法对有机前驱体、裂解产物和最终产物进行表征。探讨了乙二醇的添加量、裂解温度、还原温度和时间对碳化硼的纯度、粒度的影响。 研究结果表明:在酯化反应过程中,乙二醇可以促进有机前驱体的生成。当硼酸和甘油摩尔比为1:1,乙二醇的添加量为20%,酯化反应温度为150℃,反应时间为3h时,有机前驱体的产率最大为56.3%。 对制备碳化硼的低温裂解过程进行研究,结果表明:以有机前驱体为低温裂解原料时,经过两次低温裂解与两次研磨工艺后可以得到具有三维网状结构的裂解产物,其主要成分为游离碳和B2O3。随着第二次裂解温度的升高,产物中游离碳和B2O3的摩尔比逐渐减小。 适宜的第二次裂解反应温度为650℃。对制备碳化硼的高温还原过程进行研究,结果表明:以裂解产物为高温还原原料时,还原温度越高,还原时间越长,越有
利于碳化硼的生成。 在高纯氩气保护下,当还原温度为1475℃,还原时间为2.5h时,合成的碳化硼粉末的纯度最高约98.29%,呈规则的六棱形块状结构,粒度分布均匀,平均粒径为3.089μm。
1.0影响材料性能的因素 2.01.1碳当量对材料性能的影响字串9 决定灰铸铁性能的主要因素为石墨形态和金属基体的性能。当碳当量（）较高时，石墨的数量增加，在孕育条件不好或有微量有害元素时，石墨形状恶化。这样的石墨使金属基体能够承受负荷的有效面积减少，而且在承受负荷时产生应力集中现象，使金属基体的强度不能正常发挥，从而降低铸铁的强度。在材料中珠光体具有好的强度、硬度，而铁素体则质底较软而且强度较低。当随着 C、Si的量提高，会使珠光体量减少，铁素体量增加。因此，碳当量的提高将在石墨形状和基体组织两方面影响铸铁铸件的抗拉强度和铸件实体的硬度。在熔炼过程控制中，碳当量的控制是解决材料性能的一个很重要的因素。 1.2合金元素对材料性能的影响 在灰铸铁中的合金元素主要是指Mn、Cr、Cu、Sn、Mo等促进珠光体生成元素，这些元素含量会直接影响珠光体的含量，同时由于合金元素的加入，在一定程度上细化了石墨，使基体中铁素体的量减少甚至消失，珠光体则在一定的程度上得到细化，而且其中的铁素体由于有一定量的合金元素而得到固溶强化，使铸铁总有较高的强度性能。在熔炼过程控制中，对合金的控制同样是重要的手段。 1.3炉料配比对材料的影响字串4 过去我们一直坚持只要化学成分符合规范要求就应该能够获得符合标准机械性能材料的观点，而实际上这种观点所看到的只是常规化学成分，而忽略了一些合金元素和有害元素在其中所起的作用。如生铁是Ti的主要来源，因此生铁使用量的多少会直接影响材料中Ti的含量，对材料机械性能产生很大的影响。同样废钢是许多合金元素的来源，因此废钢用量对铸铁的机械性能的影响是非常直接的。在电炉投入使用的初期，我们一直沿用了冲天炉的炉料配比（生铁：25~35%，废钢：30~35%）结果材料的机械性能（抗拉强度）很低，当我们意识到废钢的使用量会对铸铁的性能有影响时及时调整了废钢的用量之后，问题很快得到了解决，因此废钢在熔化控制过程中是一项非常重要的控制
锂离子电池石墨负极材料的优点和缺点 一、石墨定义： 1、石墨是元素碳的一种同素异形体，每个碳原子的周边连结着另外三个碳原子（排列方式呈蜂巢式的多个六边形）以共价键结合，构成共价分子。 2、由于每个碳原子均会放出一个电子，那些电子能够自由移动，因此石墨属于导电体。石墨是其中一种最软的矿物，它的用途包括制造铅笔芯和润滑剂。 二、石墨的特殊性质： 1、导电性：石墨的导电性比一般非金属矿高一百倍。石墨能够导电是因为石墨中每个碳原子与其他碳原子只形成3个共价键,每个碳原子仍然保留1个自由电子来传输电荷。 2、导热性：导热性超过钢、铁、铅等金属材料。导热系数随温度升高而降低，甚至在极高的温度下，石墨成绝热体。 3、耐高温性：石墨的熔点为3850±50℃，沸点为4250℃，即使经超高温电弧灼烧，重量的损失很小，热膨胀系数也很小。石墨强度随温度提高而加强，在2000℃时，石墨强度提高一倍。 4、润滑性：石墨的润滑性能取决于石墨鳞片的大小，鳞片越大，摩擦系数越小，润滑性能越好。由于其润滑性，在超细研磨里难度很高，使用叁星飞荣立式砂磨机可以研磨到纳米级别细度。 5、化学稳定性：石墨在常温下有良好的化学稳定性，能耐酸、耐碱和耐有机溶剂的腐蚀。 6、可塑性：石墨的韧性好，可碾成很薄的薄片。 7、抗热震性：石墨在常温下使用时能经受住温度的剧烈变化而不致破坏，温度突变时，石墨的体积变化不大，不会产生裂纹。 .
三、石墨的中国产地： 1、我国以鸡西市恒山区密山市柳毛乡为最大的产地。以及省的七台河市、鹤岗市和双鸭山市等。 2、省莱西市为我国石墨重要产地之一。 3、省磐石市也是石墨产地之一。 4、乌拉特中旗高勒图矿区发现全国最大晶质石墨单体矿。 5、省煤田地质局一九四队在洋县发现3条石墨矿带。 四、石墨世界著名产地： 1、纽约Ticonderoga。 2、马达加斯加。 3、斯里兰卡（Ceylon）。 五、石墨分类： 1、天然石墨：石墨的工艺特性主要决定于它的结晶形态。结晶形态不同的石墨矿物，具有不同的工业价值和用途。 2、人造石墨：广义上，一切通过有机炭化再经过石墨化高温处理得到的石墨材料均可称为人造石墨，如炭纤维、热解炭、泡沫石墨等。而狭义上的人造石墨通常指以杂质含量较低的炭质原料为骨料、煤沥青等为粘结剂，经过配料、混捏、成型、炭化和石墨化等工序制得的块状固体材料，如石墨电极、等静压石墨等。 人造石墨就成型方式通常可分为：振动成型，挤压成型，模压成型，等静压成型。 3、块状石墨：块状石墨又叫致密结晶状石墨。此类石墨结晶明显晶体肉眼可见。颗粒直 .
石墨的性质和用途 石墨是碳的结晶体，是一种非金属材料，色泽银灰，质软，具有金属光泽。莫氏硬度为1~2，比重2.2~2.3，其容重一般为1.5~1.8。 石墨的溶点极高，在真空下到3000℃时才开始软化的趋向溶融状态，到3600℃时石墨开始蒸发升华，一般的材料在高温下强度逐渐降低，而石墨在加热到2000℃，其强度反而较常温时提高一倍，但石墨的耐氧化性能差随着温度的提高氧化速度逐渐增加。 石墨的导热性和导电性是相当高的，其导电性比不锈钢高4倍，比碳素钢高2倍，比一般的非金属高100倍。其导热性，不仅超过钢、铁、铅等金属材料，而且随温度升高导热系数降低，这和一般金属材料不同，在极高的温度下，石墨甚至趋于绝热状态。因此，在超高温条件下，石墨的隔热性能是很可靠的。 石墨具有良好的润滑性和可塑性，石墨摩擦系数小于0.1，石墨可展成透气透光薄片，在高强石墨硬度很大，以至用金刚石刀具都难以加工。 石墨具有化学稳定性，能耐酸、耐碱，耐有机溶剂的腐蚀。由于石墨有以上特有优良性能，在近代工业用途日益广泛。 1、作耐火材料: 石墨及其制品具有耐高温、高强度的性质，在冶金工业中主要用来制造石墨坩埚，在炼钢中常用石墨作钢锭之保护剂，冶金炉的内衬。 2、作导电材料: 在电气工业上用作制造电极、电刷、碳棒、碳管、水银正流器的正极，石墨垫圈、电话零件，电视机显像管的涂层等。 3、作耐磨润滑材料: 石墨在机械工业中常作为润滑剂。润滑油往往不能在高速、高温、高压的条件下使用，而石墨耐磨材料可以在200~2000 ℃温度中在很高的滑动速度下，不用润滑油工作。许多输送腐蚀介质的设备，广泛采用石墨材料制成活塞杯，密封圈和轴承，它
前言 本标准是根据碳化硼产品标准和客户对产品质量提出的要求将多年的实验验证结果，以标准规定的技术条件能满足产品质量的要求为前提，结合工业化碳化硼生产的实际而制订。它将原、辅材料的检查、分析方法整理归纳一起并入本标准之内形成切实可行的检测方法,使原、辅材料的检测规范化、标准化。本标准为避免标准版本更换而形成的工作不便，特将有关条款的内容详细叙述，尽量减少引用标准代号和条款编号。 本标准是由三个独立部分组成 一、碳化硼原、辅材料技术条件 二、碳化硼原、辅材料检验方法 三、碳化硼原、辅材料分析方法 本标准从实施之日起原有的碳化硼原、辅材料标准、碳化硼辅助材料检查方法、碳化硼原辅材料分析方法即告作废。 本标准由磨料公司提出。 本标准主要起草人:何贤良

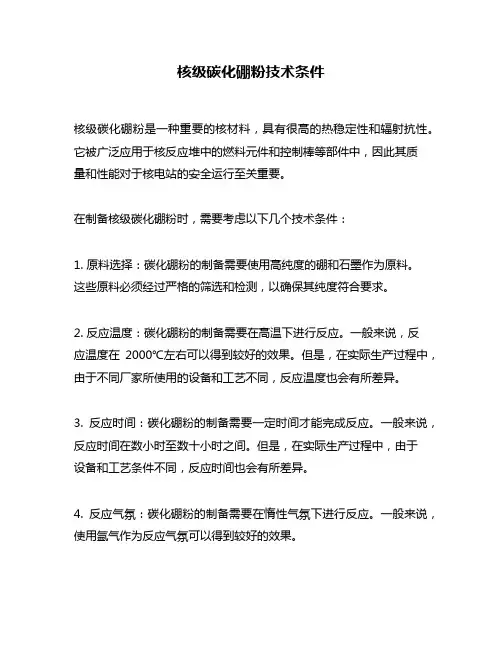

碳化硼原、辅材料技术条件 1 范围 本标准规定了生产碳化硼所需的原、辅材料的种类、技术要求，以及检验方法。本标准适用于对生产碳化硼产品所用原、辅材料的控制。 2 生产碳化硼所用的原、辅助材料种类 2.1 原材料：硼酸、炭素材料（石墨、石油焦、炭黑） 2.2 辅助材料：石墨化电极、硫酸、钢球、筛网、分散剂。 3 技术条件(见表) 表１ 4 检验方法 入厂原、辅材料实施进货检验，检验的实施按下述规定执行。 4.1 原、辅材料粒径及尺寸按碳化硼原、辅材料检验方法的规定执行。 4.2 原、辅材料化学成份分析按碳化硼原、辅材料分析方法的规定执行。
碳化硼原、辅材料检验 1 范围 本标准规定了碳化硼原、辅材料外径尺寸、粒径等物理测定方法。 适用于碳化硼生产用原、辅材料的检测。 2 测定方法 2.1 硼酸 将手感松散无结块的硼酸100g,样品置于35目（500μm）筛上，用手拍击1min，当筛上物应为0视为合格。 2.2 炭素材料 将经过预粉碎的石墨或石油焦取100g，样品放置于10目（2000μm）筛上,用手拍击，允许混料使用的合格炭素材料筛上物应为0。 2.3 石墨电极 2.3.1 外观目测，表面无裂纹，粗细均匀，按10％比例随机用卷尺或钢板尺测量长度与外径。 2.3.2 电阻率的检测采用外委检测或按供方提供的检测报告为依据。 2.4 钢球 2.4.1 规格尺寸测定 在待检钢球中任意抽取10个以上钢球，用卡尺测量直径,要求80%试样尺寸偏差符合标准。当试样平均直径满足标准时，视为尺寸合格。 2.4.2 硬度:用洛氏硬度计检测 2.5 筛网 外观:网面平整、清洁、无跳丝、并丝、断丝,不得有机械损伤、锈蚀等现象,金属丝光滑无起皮、无裂纹. 测量工具:测量网孔尺寸选用钢板尺、游标卡尺或带分度值的显微镜. 网孔基本尺寸测量方法:网孔基本尺寸500mm以上可以测量连续分布10-30个网孔间距所占的长度. 网孔基本尺寸500mm以下可以测量10-3mm 长度上的网孔数.
第十一章铸铁习题与思考题 (一)填空题 1．碳在铸铁中的存在形式有和。 2．影响铸铁石墨化最主要的因素是和。 3．根据石墨形态，铸铁可分为、、和。 4 根据生产方法的不同，可锻铸铁可分为和。 5 球墨铸铁是用一定成分的铁水经和后获得的石墨呈的铸铁。 6 HT350是的一个牌号，其中350是指为。 7 KTH300－06是的一个牌号，其中300是指为；06是指为。8．QT1200—01是的一个牌号，其中1200是指为；01是指为。 9 普通灰口铸铁按基体的不同可分为、、。其中以的强度和耐磨性最好。 10．可锻铸铁按基体的不同可分为和。 11 球墨铸铁按铸态下基体的不同可分为、和。 12．球墨铸铁经等温淬火其组织为。 13 铸铁（除白口铸铁外）与钢相比较，其成分上的特点是和高，其组织上的 特点是。 14 球墨铸铁的强度、塑性和韧性较普通灰口铸铁为高，这是因为。 15 生产变质铸铁常选用和作为变质剂。 16．生产球墨铸铁常选用和作为球化剂。 17 生产可锻铸铁的方法是。 18 灰口铸铁铸件薄壁处（由于冷却速度快）出现组织，造成困难，采用克 服之。 19 铸铁具有优良的性、性、性和性。 20 普通灰口铸铁软化退火时，铸铁基体中的全部或部分石墨化，因而软化退火也叫 做退火。 21．球墨铸铁等温淬火的目的，是提高它以及和。 22 铸铁件正火的目的是提高和，并为表面淬火做好组织准备。 23 灰口铸铁经正火处理，所获得的组织为。 24 球墨铸铁的淬透性比较好，一般件采用淬，形状简单硬度要求较高时采用淬。25．普通灰口铸铁软化退火的主要目的是和。 （二)判断题 1．可锻铸铁在高温状态下可以进行锻造加工。 2．铸铁可以经过热处理来改变基体组织和石墨形态。 3．可以通过热处理的方法获得球墨铸铁。 4．共析反应时形成共析石墨(石墨化)不易进行 5．利用热处理方法来提高普通灰口铸铁的机械性能其效果较显著。 6．可以通过热处理方法提高球墨铸铁的机械性能其效果较显著。 7．灰口铸铁的抗拉强度、韧性和塑性均较钢低得多，这是由于石墨存在，不仅割裂了基体的连续性，而且在尖角处造成应力集中的结果。 8．碳全部以渗碳体形式存在的铸铁是白口铸铁。 9．由于石墨的存在，可以把铸铁看成是分布有空洞和裂纹的钢 10．含石墨的铸铁具有低的缺口敏感性。 11．含石墨的铸铁切削加工性比钢差，所以切削薄壁、快冷的铸铁零件毛坯时容易崩刃。 12 灰口铸铁与孕育铸铁组织的主要区别是孕育铸铁的石墨片细而密。 13 可锻铸铁是由灰口铸铁经可锻化退火得到。 14 硫和锰是促进铸铁石墨化的元素。 15 灰口铸铁在工业上应用最广泛。 16 可以通过热处理的方法获得球墨铸铁。
锂离子电池石墨负极材料的优点和缺点
锂离子电池石墨负极材料的优点和缺点 一、石墨定义： 1、石墨是元素碳的一种同素异形体，每个碳原子的周边连结着另外三个碳原子（排列方式呈蜂巢式的多个六边形）以共价键结合，构成共价分子。 2、由于每个碳原子均会放出一个电子，那些电子能够自由移动，因此石墨属于导电体。石墨是其中一种最软的矿物，它的用途包括制造铅笔芯和润滑剂。 二、石墨的特殊性质： 1、导电性：石墨的导电性比一般非金属矿高一百倍。石墨能够导电是因为石墨中每个碳原子与其他碳原子只形成3个共价键,每个碳原子仍然保留1个自由电子来传输电荷。 2、导热性：导热性超过钢、铁、铅等金属材料。导热系数随温度升高而降低，甚至在极高的温度下，石墨成绝热体。 3、耐高温性：石墨的熔点为3850±50℃，沸点为4250℃，即使经超高温电弧灼烧，重量的损失很小，热膨胀系数也很小。石墨强度随温度提高而加强，在2000℃时，石墨强度提高一倍。 4、润滑性：石墨的润滑性能取决于石墨鳞片的大小，鳞片越大，摩擦系数越小，润滑性能越好。由于其润滑性，在超细研磨里难度很高，使用叁星飞荣立式砂磨机可以研磨到纳米级别细度。 5、化学稳定性：石墨在常温下有良好的化学稳定性，能耐酸、耐碱和耐有机溶剂的腐蚀。 6、可塑性：石墨的韧性好，可碾成很薄的薄片。
7、抗热震性：石墨在常温下使用时能经受住温度的剧烈变化而不致破坏，温度突变时，石墨的体积变化不大，不会产生裂纹。 三、石墨的中国产地： 1、我国以黑龙江鸡西市恒山区密山市柳毛乡为最大的产地。以及黑龙江省的七台河市、鹤岗市和双鸭山市等。 2、山东省莱西市为我国石墨重要产地之一。 3、吉林省磐石市也是石墨产地之一。 4、内蒙古乌拉特中旗高勒图矿区发现全国最大晶质石墨单体矿。 5、陕西省煤田地质局一九四队在陕西洋县发现3条石墨矿带。 四、石墨世界著名产地： 1、纽约Ticonderoga。 2、马达加斯加。 3、斯里兰卡（Ceylon）。 五、石墨分类： 1、天然石墨：石墨的工艺特性主要决定于它的结晶形态。结晶形态不同的石墨矿物，具有不同的工业价值和用途。
石墨负极材料项目可行性报告 规划设计/投资分析/产业运营
石墨负极材料项目可行性报告 负极是锂电池的主要组成部分，它是由负极活性物质、粘合剂和添加 剂混合制成糊状均匀涂抹在铜箔两侧，经干燥、滚压而成。我们所谈的负 极材料主要指的是负极活性物质。负极可分为碳材料和非碳材料两大类， 碳材料包括人造石墨、天然石墨、中间相碳微球和硬碳软碳等，非碳材料 包括硅基材料、锡基材料和钛酸锂等。 该石墨负极材料项目计划总投资15248.38万元，其中：固定资产投资12738.50万元，占项目总投资的83.54%；流动资金2509.88万元，占项目 总投资的16.46%。 达产年营业收入19120.00万元，总成本费用15233.02万元，税金及 附加273.93万元，利润总额3886.98万元，利税总额4697.05万元，税后 净利润2915.24万元，达产年纳税总额1781.82万元；达产年投资利润率25.49%，投资利税率30.80%，投资回报率19.12%，全部投资回收期6.73年，提供就业职位413个。 坚持“实事求是”原则。项目承办单位的管理决策层要以求实、科学 的态度，严格按国家《建设项目经济评价方法与参数》（第三版）的要求，在全面完成调查研究基础上，进行细致的论证和比较，做到技术先进、可
靠、经济合理，为投资决策提供可靠的依据，同时，以客观公正立场、科学严谨的态度对项目的经济效益做出科学的评价。 ......
石墨负极材料项目可行性报告目录 第一章申报单位及项目概况 一、项目申报单位概况 二、项目概况 第二章发展规划、产业政策和行业准入分析 一、发展规划分析 二、产业政策分析 三、行业准入分析 第三章资源开发及综合利用分析 一、资源开发方案。 二、资源利用方案 三、资源节约措施 第四章节能方案分析 一、用能标准和节能规范。 二、能耗状况和能耗指标分析 三、节能措施和节能效果分析 第五章建设用地、征地拆迁及移民安置分析 一、项目选址及用地方案
碳化硼的原料（石油焦） 石油焦是生产碳化硼的主要碳素材料之一，其基本理化性质如下： 石油焦（Petroleum coke）是原油经蒸馏将轻重质油分离后，重质油再经热裂的过程，转化而成的产品，从外观上看，焦碳为形状不规则，大小不一的黑色块状（或顆粒），有金属光泽，焦碳的颗粒具多孔隙结构，主要的元素组成为碳，占有80wt%以上，其余的为氢、氧、氮、硫和金属元素。石油焦具有其特有的物理、化学性质及机械性质，本身是发热部份的不挥发性碳，挥发物和矿物杂质（硫、金属化合物、水、灰等）這些指标決定焦炭的化学性质。 一、石油焦分类及性质 石油焦的形态随制程、操作条件及进料性质的不同而有所差异。从石油焦工场所生产的石油焦均称为生焦(green cokes)，含一些未碳化的碳烃化合物的挥发份，生焦就可当做燃料级的石油焦，如果要做炼铝的阳极或炼钢用的电极，则需再经高温锻烧，使其完成碳化，降低挥发份至最少程度。 大部份石油焦工场所生产的焦外观为黑褐色多孔固体不规则块状，此种焦又称为海绵焦(sponge coke)。第二种品质较佳的石油焦叫做针状焦(ne EDL e coke)与海绵焦比，由于其具较低的电阻及热膨胀系数，因此更适合做电极。有时另一种坚硬石油焦亦会产生，称之为球状焦(shot coke)。这种焦形如弹丸，表面积少，不易焦化，故用途不多。 石油焦具有其特有的物理、化学性质及机械性质，本身是发热部份的不挥发性碳，挥发物和矿物杂质（硫、金属化合物、水、灰等）这些指针决定焦炭的化学性质。物理性质中孔隙度及密度，决定焦炭的反应能力和热物理性质。机械性质有硬度、耐磨性、强度及其它机械特性，颗粒组成及其它加工和运输、堆放、贮存等性质影响的情形。 二、石油焦的加工工艺 石油焦是以原油经蒸馏后的重油或其它重油为原料,以高流速通过500℃±1℃加热炉的炉管,使裂解和缩合反应在焦炭塔内进行,再经生焦到一定时间冷焦、除焦生产出石油焦。 用途：主要用于制取炭素制品，如石墨电极、阳极弧，提供炼钢、有色金属、炼铝之用；制取炭化硅制品，如各种砂轮、砂皮、砂纸等；制取商品电石供制作合成纤维、乙炔等产品；也可做为燃料。 石油焦(PE troleum coke)是原油经蒸馏将轻重质油分离后，重质油再经热裂的过程，转化而成的产品，从外观上看，焦碳为形状不规则，大小不一的黑色块状（或颗粒），有金属光泽，焦碳的颗粒具多孔隙结构，主要的元素组成为碳，占有80wt%以上，其余的为氢、氧、氮、硫和金属。 三、石油焦的质量标准
核 动 力 工 程 Nuclear Power Engineering 第33卷 增刊2 2012年 12月 Vo l.33. S 2 D e c. 2012 文章编号：0258-0926(2012)S2-0110-05 碳化硼粉末的制备方法 李 蓓1，简 敏2，王美玲2，付道贵2，邹从沛2 1. 中国核动力研究设计院科学技术处，成都，610041； 2. 中国核动力研究设计院反应堆燃料及材料重点实验室，成都，610041 摘要：目前制备碳化硼（B 4C ）的方法主要有碳热还原法、直接合成法、自蔓延高温合成法、机械化学法、化学气相沉积法、溶胶凝胶法和溶剂热还原法。本文概述制备B 4C 方法的主要特点和最新的研究进展。 关键词：碳化硼；制备方法；研究进展 中图分类号：TQ174.75+ 8.12 文献标志码：A 1 引 言 碳化硼（B 4C ）是一种高强度、高性能中子吸收材料，具有硬度高、熔点高、密度低、较好的化学惰性、优良的热学和电学性能等优点，在航空航天、军工防护、核电厂、机械和化工领域有着广泛的用途[1~2]。 我国是世界上最大的B 4C 生产国和出口国，如何提高B 4C 的品质是材料工作者比较关心的热点问题。本文概述了目前B 4C 粉末制备的主要方法及其国内外最新的研究动态，为制备高性能B 4C 粉末提供一定的参考。 2 制备方法 2.1 碳热还原法 碳热还原法通常用硼酸或硼酐为原料，碳为还原剂，在电弧炉中进行高温还原反应。该方法是目前国内外制备工业B 4C 的主要方法，通常是大批量生产的首选。由于电弧温度高，炉区温差大，炉区中心部位温度可能超过B 4C 的熔点，使其发生包晶分解，析出自由碳和其它高硼化合物，而远离中心区温度偏低，反应进行不完全，残留有B 2O 3和C 等。 因此，制得的B 4C 粉末粒度较大，且杂质含量一般较高，通常还要经过球磨或其他的粉碎方式来制备烧结所需要的B 4C 粉末，因此常常伴随着酸洗等工艺步骤，使得制备的过程比较复杂，且产物的纯度不高。 2.2 直接合成法 直接合成法通常是将碳粉和硼粉进行充分混合后，压制成小球，在温度高于1500℃的真空或惰性气氛条件下进行反应来制备B 4C 。 直接合成法制备的B 4C 粉末纯度较高，并且反应中B/C 比容易控制，但用于直接合成法的原料单质硼的制备工艺相对复杂且成本较高。此方法过去仅在制备超纯或浓缩B 4C 方面应用较多。近年来，直接合成法用于超细B 4C 的制备得到了较快发展，很多材料制备的新方法也被用于这个过程。Yamada [3]以无定形硼粉和碳粉为原 料，将冲击波技术应用到反应体系中，制备的B 4C 粒度小于1μm ；Romos 等人[4]将机械合金化法（MA ）用于直接合成法中，硼粉与碳粉的混合物在经过90 h 的高能球磨之后，制备得到的B 4C 粉末粒度小于1μm ；Umberto 等人[5]用放电等离子法制备95%致密度的B 4C ；Heian 等人[6]用无定形硼粉和4种不同的碳粉为原料，结合MA 和等离子放电烧结的方法，实现了B 4C 粉末的制备和致密化。 2.3 自蔓延高温合成法 自蔓延高温合成法（SHS ）与传统的碳热还原法相比，反应温度较低，当体系达到一定的温度后，仅靠反应放出的热量即可使反应进行下去，并且合成出的B 4C 粉末纯度较高且原始粉末粒度较细，一般不需要再破碎处理。在自蔓延高温合成B 4C 的过程中，用得最多的还原金属为Mg [7~9]，所以SHS 经常又被称作镁热还原法，近年来Al [10]、 收稿日期：2012-12-11；修回日期：2012-12-24 基金项目：反应堆燃料及材料重点实验室运行基金（ZK111）；中国核动力研究设计院青年基金（ZDSY-ZSYX-11-11-001-08）
影响球化效果的几方面因素及解决方法 1、原材料。 使用废钢方面，由于货源不固定，因而造成成分的波动与偏差，如果是生产铁素体基体材质的铸件，则应选用碳素钢成分的废钢，例如A3钢、45钢等角钢、工字钢等；也可以适度用些不含Cr的合金钢。 在外观方面，最好不得有铁锈、油漆、油圬以及焊缝等，因为铁锈主要是FeO等，在球化反应时会消耗Mg元素，影响球化率；油漆尤其是橘黄色、绿色，是由含Pb约64%和Cr约16.1%的颜料配置而成；焊缝金属一般含有O、H、S、P、Sn、Pb等有害杂质，这些干扰杂质元素，尤其是Pb会进入铁液之中，直接会是石墨形态变异。 尽量少用表面附着较多的煤（煤中S、P含量高）、或铁锈的废钢，以及废钢中夹杂锌、铝、铅、铬、铜等反球化元素，上料工一定要多加注意不能用不明来源的废生铁铸件和玛钢件。 增碳剂一定要保持干燥，受潮后的增碳剂会导致铁水中含O、H等元素增加，造成铁水过度氧化，影响球化效果。 2、出炉温度 出炉温度尽量控制在1480-1500℃，在球化包温度较低时，可以适当提高 10-30℃。但最高不能超过1538℃的临界温度。否则会造成球化反应剧烈（过度烧损球化剂）、夹渣、冷隔等现象。 3、捣包 捣包注意：①填充后应进行紧实，使合金之间的空隙或缝隙最小，堆积密度最大；也就是必须分层用力捣实，②必须有覆盖物，覆盖物可以说是千差万别，主要目的是延缓起爆、预处理等，③现场操作操作注意一定要覆盖严实，不要有缝隙，充分体现既覆又盖的目的；④覆盖后的体积最好和处理包凹槽相吻合。 4、扒渣 扒渣应迅速和彻底，防止铁水回硫，第二次氧化 5、覆盖 扒渣后，覆盖足量的保温剂，保证铁水温度下降缓慢，利于浇注。 6、浇注时间尽量在12分钟内完成，以免温度过低和孕育衰退。
全面解读锂离子电池石墨负极材料 锂离子电池，又称为摇椅电池，他的主要组成部分是正极、负极、隔膜及电解液。当前锂离子动力电池正极一般采用尖晶石型LiMn2O4或镍基层状氧化物，负极以石墨为主，电解液为含LiPF6 的碳酸酯(EC，EMC)有机溶液。LiMn2O4是一种被认为最安全的材料，也是最廉价的正极材料，已经被多种型号的动力电池采用。Li(NiCo)O2 容量高，但安全性能较差，需通过掺杂改性并限制其使用电压等手段来改善其安全性能；从整车安全和电池成本考虑，磷酸铁锂LiFePO4 安全性好、寿命长是最适合在汽车动力电池上应用的锂离子电池正极材料。 锂离子电池能量密度在很大程度上取决于负极材料，从锂离子电池实现商业化到现在，所用的负极材料最成熟，应用最广的是碳材料，其中最主要的依然是石墨。石墨具有六元环碳网层状结构，碳碳之间是SP2 杂化的，层层之间是分子作用力连接。石墨中存在两种不同的晶体结构：六面体石墨(2H)和菱面体石墨(3R)。2H相具有ABABA特征堆积，3R 相的堆积结构则是ABCABC。两种相可以相互转变，2H相是热力学稳定，在石墨中较多，约占总体的五分之四在锂离子电池负极材料中，天然石墨和人造石墨一直是使用最大的负极材料，但是人造石墨由于在生产过程中需要高温处理，使其生产成本大幅提高并对环境产生不利影响，相对于人造石墨而言，天然石墨有很多优点，它的成本低、结晶程度高，提纯、粉碎、分级技术成熟，充放电电压平台低，理论比容量高等，这些为其在锂离子电池行业的应用奠定了良好的基础。 天然石墨分无定形石墨(土状石墨或微晶石墨)和鳞片石墨两种。理论容量为372 mAh/g。无定形石墨纯度低，石墨晶面间距(d002)为0.336 nm。主要为2H晶面排序结构，即石墨层按ABAB顺序排，单个微晶之间的取向呈现各项异性，但经过加工，微晶颗粒相互之间有一定的交互作用，形成块状或颗粒状的粒子时具有各向同性性质。且形成的块状颗粒容易粉碎成形状较好的颗粒。 在锂离子嵌入脱嵌过程中体积变化小，结构相对稳定，但是可逆比容量仅260 mAh/g，不可逆比容量在100 mAh/g 以上。鳞片石墨的结晶度高，片层结构单元化大，具有明显的
