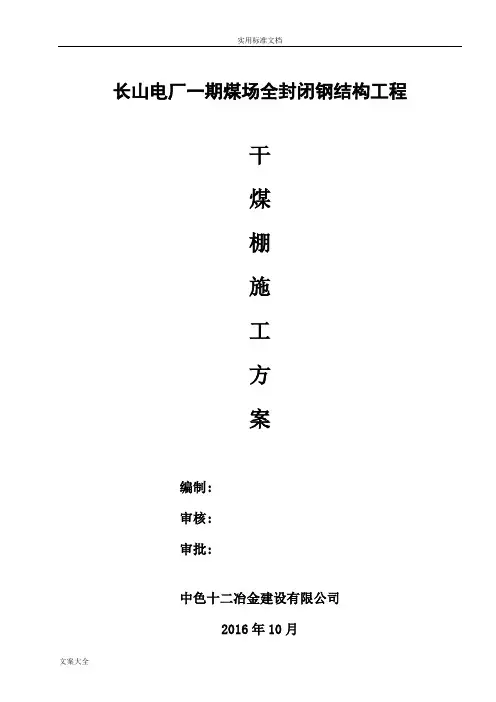

长山电厂一期煤场全封闭钢结构工程
干
煤
棚
施
工
方
案
编制:
审核:
审批:
中色十二冶金建设有限公司
2016年10月
录目
第一章工程概况 ......................................................
2
1.1干煤棚系统的组成 (2)
1.2设计参数 (3)
第二章编制依据及编制原则 ............................................
3
2.1编制依据 (3)
2.2编制原则 (4)
第三章施工总体规划 ..................................................
4
3.1施工组织管理 (4)
3.2资源配置 (8)
3.3机械设备计划 (8)
3.4材料管理 (9)
3.5施工进度计划及要求 (9)
第四章主要施工方案及技术措施 ........................................
9
4.1钢网架安装方案（地面拼装、高空组装） (9)
4.2钢架屋面板安装 (22)
第五章施工安全管理组织措施 .........................................
24
5.1安全目标 (24)
5.2文明施工目标 (25)
5.3组织机构 (25)
第六章质量保证措施 .................................................
28
6.1质量目标 (28)
6.2施工技术保证措施 (28)
6.3材料保证措施 (28)
6.4施工队管理保证措施 (29)
第七章季节性施工技术措施 ...........................................
29
7.1冬季施工措施 (29)
第一章工程概况
干煤棚系统的组成1.1．
长山电厂煤场全封闭钢结构工程，由露天煤场#1，1-17轴跨度90.7m，长度65.6m；18-28轴长度为43.8m，跨度为73.7m；29-49轴长度为76.2m，跨度为84.1m且1#煤棚高度约为40m。干煤棚煤场改造封闭#3煤场，西侧扩建长55m，跨度约103m，东侧进行山墙封闭，跨度约103m。网壳节点采用螺栓球，为全封闭钢结构。
彩板：选用铝镁锰喷涂压型钢板;采光板：采用通用型玻璃纤维聚酯阻燃采光板，采光波型板板型与屋面压型钢板版型相同，采用蛋白色，板厚2.0mm，使用寿面为20年，透光率≥62％，耐温限度≥-40℃～+120℃，抗冲击强度≥17.6kg/cm2。
1.2设计参数
1.本工程系落地式双层网壳螺栓球节网架
2.2.平面尺寸：露天煤场#1，1-17轴跨度90.7m，长度65.6m；18-28轴长度为4
3.8m，跨度为73.7m；29-49轴长度为76.2m，跨度为8
4.1m且1#煤棚高度约为40m。#3煤场，西侧扩建长55m，跨度约103m，东侧进行山墙封闭，跨度约103m。网架的截面大样图如下：
3.屋面板：采用0.90mm厚Yx15-225-820型铝镁锰屋面板。
4.抗震设防烈度：6度抗震等级：四级
5.设计使用年限50年
6.上弦恒载：0.30KN/m2 屋面活载： 0.50KN/m2
7.积灰荷载：0.50KN/m2 吊挂荷载：下弦2KN/节点
8.基本雪压：0.50KN/m2（100年重现期）
9.基本风压：0.45KN/m2（100年重现期）
10.温度荷载：±25°
第二章编制依据及编制原则
2.1编制依据
1.钢结构施工图。
2.执行标准及规范
《网壳结构技术规程》（JGJ61-2003）
《建筑结构荷载规范》（GB50009-2012）
《建筑结构抗震设计规范》（GB50011-2010）
《建筑防腐蚀工程施工质量验收规范》（GB50224-2010）
《钢结构设计规范》（GB50017-2003）
）JGJ7-2010（《空间网格结构技术规程》
《碳素结构钢》（GB700-2007）
《低合金高强度结构钢》（GB/T1591-2008））
《气体保护电弧焊用碳钢、低合金钢焊丝》（GB/T8110-2008）
《埋弧焊用碳钢焊丝和焊剂》（GB5293-1999）
《溶化焊用焊丝》（GB/T14957-1994）
《建筑钢结构焊接技术规程》（JBJ81-2002）
《涂装前钢材表面锈蚀等级和除锈等级》（GB8923-1997）
《手工电弧焊焊缝坡口的基本形式和尺寸》(GB985-2008)
《钢结构高强度螺栓连接的设计、施工及验收规程》(JGJ82-2011)
《钢结构工程质量验收规范》 (GB50205—2001)
《钢及钢产品力学性能试验取样位置及试样制备》(GB2975-1998)
《中华人民共和国建筑法》、《中华人民共和国劳动法》和《中华人民共和国招标法》等相关法律、法规。
根据工程现场踏勘的第一手资料和有关资料。
3.本公司积累的成熟技术先进施工方法、现有的技术力量、机械设备以及长期从事金属钢结构网架工程施工积累起来的丰富经验。
2.2编制原则
1. 以设计图纸和有关技术规范和验收标准为依据，全面符合施工合同、施工承包招标关于质量、工期、环保等各方面的要求。
2.充分利用网络计划技术，统筹安排各项工程施工顺序，做到关键项目工序的施工优先安排，超前组织，以消除控制因素，使各项工程都能顺利展开。
3.采用成熟的施工技术和工艺，并进行技术革新，采用推广新技术、新工艺、新材料、新设备，以加施工进度，降低工程成本。
4.根据铝电公司对本工程质量要求，制定相应质量目标和质量保证措施，确保既定目标能够实现。
第三章施工总体规划
3.1施工组织管理
3.1.1组织机构
根据本工程的特点，为确保施工任务的顺利实施，从我公司抽调具有金属结构施工管理经验的人员组建项目经理部。项目部下设生产技术部、经营财务部、机械设备部、综合办公室，具体负责本工程的施工管理、组织，按计划完成施工任务。组织机构见下图
项目经
施工班组．
3.1.2项部门职责
项目经理部设4个部门，即生产技术部、经营计划部、综合办公室、物资设备部，由项目部统一管理组织协调。
1.各部门职责
（1）生产技术部职责
1）负责施工组织设计的编制及阶段性进度计划的编制，制定相应技术措施、监督、检查、指导作业层实施。
2）制定工程质量和安全的目标计划及相应措施，监督、检查指导实施情况。3）负责质量管理。制定质量管理办法，对施工过程和原材料进行控制，负责检验、试验工作，严格执行“三检制”；组织分部分项工程的验收。参与质量问题、质量事故的调查、分析的处置工作。
4）负责安全管理。制定安全管理办法，负责安全检查、危险源的辨识及控制，安全防护措施的制定和落实，紧急预案的制定和演练。
）进行生产调度，下达施工任务。5．
6）负责设计图纸、文件、标准规范的管理和施工技术资料的收集、整理、编制工作。
7）负责工程量的计算，图纸会审和进行技术安全交底工作，技术人员和技术工人的管理与培训，对进场所有员工定期组织安全教育与安全培训。
8）新技术、新材料、新工艺、新设备的推广应用。
9）收集、整理和编制质量检验试验资料、安全资料及其它竣工资料，编制安全报表及质量报表。
（2）经营计划部职责
1）编制生产计划，制定经营目标。制定相应的控制措施。
2）负责招标管理，财务管理和资源计划及控制。
3）负责招标交底和生产任务的下达。
4）项目目标成本进行分解，核定材料用量，对施工区或施工班组下达经营指标；对实际成本进行控制；并定期进行经济活动分析。
5）负责各项招标的签订和变更签证的办理；对内对外结算及生产表报的统计编制。
6）负责成本控制和成本核算工作。
7）严格执行国家财务制度、本公司财务资金管理办法。
8）负责工资表编制及工资发放。
9）协助项目经理搞好资金调配及控制管理。
（3）综合办公室职责
1）负责文件管理工作，包括外来文件和内部往来文件的接收、整理。确保文件和资料的时效性。
2）根据材料计划及设备购置计划，负责采购、供应、验收工作。
3）对进入施工现场的材料、设备、工器具进行管理。
4）负责办公用品和设施的采购、供应、管理工作。
5）负责精神文明建设、文秘、食堂、接待服务工作。
6）负责工地治安、保卫、对外联络、协调当地关系等。
7）配合其他各部门作好人员的各类培训工作。
（4）物资设备部职责
1）负责机械设备的管理工作，制定操作规程和相应的技术措施。
2）依据生产计划建立机械设备台帐，统一调配。
3）建立机械设备的维护保养制度，组织落实，确保完好率。
施工区任务划分2.
为加强施工管理，作到现场施工人员统一协调、统一指挥，按项目划分，密切配合，以保障各项目施工需求，各班组人员配置在施工中将统筹考虑，动态管理，及时对人员、机具进行调整，做到即能满足施工需求，又尽量减少窝工、怠工现象。
3.2资源配置
该资源配备是按照一个工程配置，如果多道同时交叉施工，每道工序均配置相应施工人员，保证施工进度。
3.2.1劳动力计划
1.现场主要管理人员计划：
工程职人序号1 01 对工程施工全面管理和负责项目经理
1 02 协助项目经理对施工技术全面负责技术负责人1 现场安装施工测量负责员03 工施1 工程现场施工与安装的指挥与协调长04 队
1 量 05 员现场质量负责质1 现场安全负责安全 06 员
1 进场原材料的准备和管理 07 材料员1
后勤综合管理员生活保障及治安的管理 08
2.现场劳动力计划
名称人数
32 人钢网架安装组24 人屋面安装组
8 人涂装组
5人电焊工
1人机电工
70 合计人
3.3机械设备计划
主要设备见下表1.
数
焊接设
杆件、1ZX7-400青岛五洲电焊机逆变直流弧焊1
接球、ZX7-400中国深圳亚3
座支托BX1-315-21淄博市淄川星光焊接设备交流弧焊2
焊上海通用焊接设备有限公3
CO半自动弧焊1
NB-500
备注台数型号序号名称
1 汽车吊 1 8t
25t 2 汽车吊 4
汽车吊 3 50t 4
2 汽车吊4 70t
2.主要试验、测量、检测仪器设备表主要试验、测量、检测仪器设备表
量数名称型号序号3 1 1000mm 各类钢直尺4 卷尺5000mm 2
1
3
DS3-D2MM
水准仪 3.4材料管理材料由工厂化加工制作完成后拉至现场进行组队和安装，材料进场后及时向监理进行材料报验，提供材料进场的合格证、自检报告等资料，报验合格后方可进行施工。施工进度计划及要求3.5 4本工程总计划工期：个月1.
主要施工方案及技术措施第四章
4.1钢网架安装方案（地面拼装、高空组装）安装方法的选择4.1.1 根据工
程情况，网架采用地面拼装和高空组装的方式进行安装。．
轴，18-28部分，分别为B-D线即1-17轴，B-C线即根据实际现场特点，1#煤场分为3轴先安装线29-49轴。因3部分都不在同一个平面上，故采用从东向西进行安装。1-17A-C轴到中间起步架，起步架安装完成后分别从两边高空散装。1-17轴安装完成后，安装18-28 轴，18-28轴均按照从东向西进行高空散装。轴和
29-4929-49 ，故可以在原有煤棚的基础上直接进行高空散装3#煤场向西扩建
55m: 实践证明该方法有如下优点该方法我公司已经在多个工程使用, 施工工期短，省去网架构件的垂直运输费用。 a. b.工人在地面拼装，对高空作业的保护措施要求较低大大降低了高空作业的风险性。 4.1.2网架的拼装 1.网架具体拼装否则网架单元应具有足够的刚度并保证自身的几何不变性。(1)在将单元拼接成整体时，应采取临时加固措施。网架单元的具体拼装为：(2)网架单元是由杆件、螺栓球及配件拼装而成。我方施工人员可以将杆件、螺栓球及配件个在地面上进行小单元的拼装。网架单元的安装由中间位置向两边延伸拼装，上下弦同时安装，跟踪检测安装尺寸。在每个螺栓球上的各个杆件全部安装后，要及时检查螺栓是否拧紧到位，不可有松动和缝隙，并在下弦做好临时固定点。各螺栓球支座要求平稳放置。网架在安装下一个网格时要复查前一个网格节点高强螺栓是否拧紧到位，不得有松动。网架构件全部安装完成后，检查每个螺栓球节点，测量上下弦轴线，水平标高及挠度，其偏差必须在允许范围内，然后安装支托，拧紧支座螺栓，待全部完成后，去掉临时支撑点，转移至下一道工序。网架从制作到安装应逐一进行标识。腹杆及上弦节点网架施工顺序：下弦节点下弦杆上弦校正拧紧螺栓
1）下弦杆与球的组拼：连接下弦球与杆件的高强螺栓螺纹一次拧紧到位。
2）腹杆与上弦球的组装：腹杆与上弦球的组合就成为向下四角锥，腹杆与上弦球连接的高强螺栓是全部拧紧的，腹杆下端连接下弦的三只螺栓只能拧紧一只，另两只是松的，主要是为上弦杆的安装起松口作用。
3）上弦杆的组装：三根上弦杆组合即成向下四角锥体系。上弦杆安装顺序应由内向外。根据已装好的腹杆体排列。高强螺栓先后拧紧。
上弦节
上腹．
网架用高强螺栓连接时，按有关规定拧紧螺栓，并应按）验收时，应检查网架的纵横.4 钢结构防腐蚀要求进行处理。交工向边长偏差，支撑点的中心偏移和高度偏差。 4.1.3拼装完成单元体的检查验收单元体拼装是网架安装的基础工作，也是质量保证的基础，必须严格控制拼装质量，为网架总拼装打好基础。网架单元体拼装的允许偏差见表：拼装单元体的允许偏差。拼装单元体的允许偏差（㎜）允许偏差
10.0 ±单元长度≤20m，单跨拼装长度5.0 多跨连续±
20.0 单元长度＞±单跨20m，拼装长度10.0
多跨连续±网架单元拼装时，其节点及杆件表面干净，没有明显的疤痕、泥沙和污垢。拼装单元网架应检查网架尺寸应在允许偏差范围内。 4.1.4网架的安装具体顺序轴。因29-49轴，18-28A-C线部分，分别为3B-D线即1-17轴，B-C 线即1#煤场分为轴起步7-11部分都不在同一个平面上，故采用从东向西进行安装。先安装1-17轴网架中3轴分别向西安装，直至1-1711轴安装完毕。接着根
