前言
液压机是制品成型生产中应用最广的设备之一，自19世纪问世以来发展很快，液压机在工作中的广泛适应性，使其在国民经济各部门获得了广泛的应用。由于液压机的液压系统和整机结构方面，已经比较成熟，目前国外液压机的发展不仅体现在控制系统方面，也主要表现在高速化、高效化、低能耗；机电液一体化，以充分合理利用机械和电子的先进技术促进整个液压系统的完善；自动化、智能化，实现对系统的自动诊断和调整，具有故障预处理功能；液压元件集成化、标准化，以有效防止泄露和污染等四个方面。
作为液压机两大组成部分的主机和液压系统，由于技术发展趋于成熟，国外机型无较大差距，主要差别在于加工工艺和安装方面。良好的工艺使机器在过滤、冷却及防止冲击和振动方面，有较明显改善。在油路结构设计方面，国外液压机都趋向于集成化、封闭式设计，插装阀、叠加阀和复合化元件及系统在液压系统中得到较广泛的应用。特别是集成块可以进行专业化的生产，其质量好、性能可靠而且设计的周期也比较短。
近年来在集成块基础上发展起来的新型液压元件组成的回路也有其独特的优点，它不需要另外的连接件其结构更为紧凑，体积也相对更小，重量也更轻无需管件连接，从而消除了因油管、接头引起的泄漏、振动和噪声。逻辑插装阀具有体积小、重量轻、密封性能好、功率损失小、动作速度快、易于集成的特点，从70年代初期开始出现，至今已得到了很快的发展。我国从1970年开始对这种阀进行研究和生产，并已将其广泛的应用于冶金、锻压等设备上，显示了很大的优越性。
液压机工艺用途广泛，适用于弯曲、翻边、拉伸、成型和冷挤压等冲压工艺，压力机是一种用静压来加工产品。适用于金属粉末制品的压制成型工艺和非金属材料，如塑料、玻璃钢、绝缘材料和磨料制品的压制成型工艺，也可适用于校正和压装等工艺。
由于需要进行多种工艺，液压机具有如下的特点：
（1）工作台较大，滑块行程较长，以满足多种工艺的要求；
（2）有顶出装置，以便于顶出工件；
（3）液压机具有点动、手动和半自动等工作方式，操作方便；
（4）液压机具有保压、延时和自动回程的功能，并能进行定压成型和定程成型的操作，特别适合于金属粉末和非金属粉末的压制；
（5）液压机的工作压力、压制速度和行程围可随意调节，灵活性大。
一、设计题目
------------------------------------------------------
1
二、技术参数和设计要求
--------------------------------------- 1
三、工况分析
------------------------------------------------------
1
四、拟定液压系统原理
------------------------------------------ 2
五、确定液压缸主要参数
--------------------------------------- 5
六、液压元件选择
------------------------------------------------ 7
七、液压缸结构设计
--------------------------------------------- 12 总结
-----------------------------------------------------------
--------- 17
参考文献
-----------------------------------------------------------
--- 18
一、 设计题目
小型液压机液压设计
二、 技术参数和设计要求
设计一台小型液压压力机的液压系统，要求实现快速空程下行、慢速加压、保压、快速回程、停止的工作循环，快速往返速度为3m/min ，加压速度为40~250mm/min ，压制力为200000N ，运动部件总重力为20000N ，工作行程300mm ，油缸垂直安装，设计该压力机的液压传动系统。
三、 工况分析
首先根据已知条件绘制运动部件的速度循环图。
图3-1
计算各阶段的外负载并绘制负载图
1、工件的压制力即为工件的负载力：F t =20000N
2、摩擦负载 静摩擦系数取0.2，动摩擦系数取0.1则
静摩擦阻力 F fs =0.2*20000=4000N
动摩擦阻力 F fd =0.1*20000=2000N
3、惯性负载 F m =m （△v/△t ）
△t 为加速或减速的时间一般△t=0.01~0.5s ，在这里取△t=0.2s
F m =（20000*3）/（9.8*0.2*60）=510N
自重 G=20000N
负载循环图如下
图3-2
四、 拟定液压系统原理
确定供油方式
考虑到该机床在工作进给时需要承受较大的工作压力，系统功率也较大，现采用轴向柱塞泵63SCY14－1B ，具有将32MPa 压力的纯净液压油输入到各种油压机、液动机等液压系统中，以生产巨大的工作动力，该柱塞泵结构紧凑，效率高，工作压力高，流量调节方便。
自动补油保压回路的设计
保压回路的功用是使系统在液压缸不动或因工件变形而产生微小位移的工况下能保持稳定不变的压力。考虑到设计要求，保压时间要达到5s ，压力稳定性好。选用液控单向阀保压回路，则保压时间较长，压力稳定性高，选用M 型三位四通换向阀，利用其中位滑阀机能，使液压缸两腔封闭，系统不卸荷。设计了自动补油回路，且保压时间由电气元件时间继电器控制。此回路完全适合于保压性能较高的高压系统，如液压机等。
自动补油的保压回路系统图的工作原理：按下起动按纽，电磁铁1YA 通电，电磁换向阀6右位接入系统，油液一部分压力油通过节流调速阀8进入主缸上腔；另一部分油液将液控单向阀7打开，使主缸下腔回油，主缸活塞带动上滑块快速下行，主缸上腔压力降低，其顶部充液箱的油经液控单向阀14向主缸上腔补油。当主缸活塞带动上滑块接触到被压制工件时，主缸上腔压力升高，液控单向阀14关闭，充液箱不再向主缸上腔供油，且液压泵流量自动减少，滑块下移速度降低，慢速加压工作。当主缸上腔油压升高到压力继电器11的动作压力时，压力继电器发出信号，使电磁阀1YA 断电，换向阀6切换成中位；这时液压泵卸荷，液压缸由换向阀M 型中位机能保压。同时压力继电器还向时间继电器发出信号，
使时间继电器开始延时。保压时间由时间继电器在0-24min调节。
释压回路的设计
释压回路的功用在于使高压大容量液压缸中储存的能量缓缓的释放，以免它突然释放时产生很大的液压冲击。一般液压缸直径大于25mm、压力高于7Mpa时，其油腔在排油前就先须释压。
根据生产实际的需要，选择用节流阀的释压回路。其工作原理：当保压延时结束后，时间继电器发出信号，使电磁阀6YA通电，二位二通电磁换向阀10处于下位，从而使主缸上腔压力油液通过节流阀9，电磁阀10，与油箱连通，从而使主缸上腔油卸压，释压快慢由节流阀调节。
图4-1：液压系统原理拟定图
当此腔压力降至压力继电器的调定压力时，换向阀6切换至左位，液控单向阀7打开，使液压缸上腔的油通过三位四通电磁阀6，二位二通电磁阀5，和顺序阀4排到液压缸顶部的充液箱13中去，此时主缸快速退回。使用这种释压回路无法在释压前完全保压，释压前有保压要求时的换向阀也可用Y型，并且配有其它的元件。
机器在工作的时候，如果出现机器被以外的杂物或工件卡死，这是泵工作的时候，输出的压力油随着工作的时间而增大，而无法使液压油到达液压缸中，为了保护液压泵及液压元件的安全，在泵出油处加一个直动式溢流阀1，起安全阀的作用，当泵的压力达到溢流阀的导通压力时，溢流阀打开，液压油流回油箱，起到安全保护作用。在液压系统中，一般都用溢流阀接在液压泵附近，同时也可以增加液压系统的平稳性，提高加工零件的精度。
液压系统图的总体设计
图4-2：液压系统总体设计图
主缸运动工作循环
（1）快速下行。按下起动按钮，电磁铁1YA通电。这时的油路进油路为：变量泵1→换向阀6右位→节流阀8→压力继电器11和液压缸15上腔
回油路为：
液压缸下腔15→已打开的液控单向阀7→换向阀6右位→电磁阀5→背压阀4→油箱
油路分析：变量泵1的液压油经过换向阀6的右位，液压油分两条油路：一条油路通过节流阀7流经继电器11，另一条路直接流向液压缸的上腔和压力表。使液压缸的上腔加压。液压缸15下腔通过液控单向阀7经过换向阀6的右位流经背压阀，再流到油箱。因为这是背压阀产生的背压使接副油箱旁边的液控单向阀7打开，使副油箱13的液压油经过副油箱旁边的液控单向阀14给液压缸15上腔补油。使液压缸快速下行，另外背压阀接在系统回油路上，造成一定的回油阻力，以改善执行元件的运动平稳性。
（2）保压时的油路情况：
油路分析：当上腔快速下降到一定的时候，压力继电器11发出信号，使换向阀6的电磁铁1YA断电，换向阀回到中位，液压系统保压。而液压泵1在中位时，直接通过背压阀直接回到油箱。
（3）回程时的油路情况：
液压缸下腔回油路为：
变量泵1→换向阀6左位→液控单向阀7→液压油箱15的下腔
液压缸上腔回油路为：
液压腔的上腔→液控单向阀14→副油箱13
液压腔的上腔→节流阀8→换向阀6左位→电磁阀5→背压阀4→油箱油路分析：当保压到一定时候，时间继电器发出信号，使换向阀6的电磁铁2YA通电，换向阀接到左位，变量泵1的液压油通过换向阀旁边的液控单向阀流到液压缸的下腔，而同时液压缸上腔的液压油通过节流阀9（电磁铁6YA接通），上腔油通过换向阀10接到油箱，实现释压，另外一部分油通过主油路的节流阀流到换向阀6，再通过电磁阀19，背压阀11流回油箱。实现释压。
顶出缸运动工作循环
（1）向上顶出当电磁铁4YA通电，5YA失电，三位四通换向阀6处于中位时，此时顶出缸的进油路为：
液压泵→换向阀19左位→单向节流阀18→下液压缸下腔
顶出缸的回油路为：
下液压缸上腔→换向阀19左位→油箱
（2）停留当下滑块上移动到其活塞碰到顶盖时，便可停留在这个位置上。
（3）向下退回当停留结束时，即操作员取下工件时，启动开关，使电磁阀3YA通电（4YA断电），阀19换为右位。压力油进入顶出缸上腔，其下腔回油，下滑块下移。进油路：
液压泵→换向阀19右位→单向节流阀17→下液压缸上腔
回油路：
下液压缸下腔换向→阀19右位→油箱
(4) 原位停止当下滑块退到原位时，是在电磁铁3YA，4YA都断电，换向阀19处于中位时得到的。
五、确定液压缸主要参数
按液压机床类型初选液压缸的工作压力为25Mpa,根据快进和快退速度要求，采用单杆活塞液压缸。快进时采用差动连接，并通过充液补油法来实现，这种情况下液压缸无杆腔工作面积1A应为有杆腔工作面积2A的6倍，即活塞杆直
径d与缸筒直径D满足d=的关系。
p,防止上压板由于自重而自动下快进时，液压缸回油路上必须具有背压
2
p=1Mpa，快进时，液压缸滑，根据《液压系统设计简明手册》表2-2中，可取
2
是做差动连接，但由于油管中有压降p
?存在，有杆腔的压力必须大于无杆腔，
p亦按2Mpa来估算。估计时可取1
?≈,快退时，回油腔是有背压的，这时
p MPa
2
以单活塞杆液压缸为例来说明其计算过程。

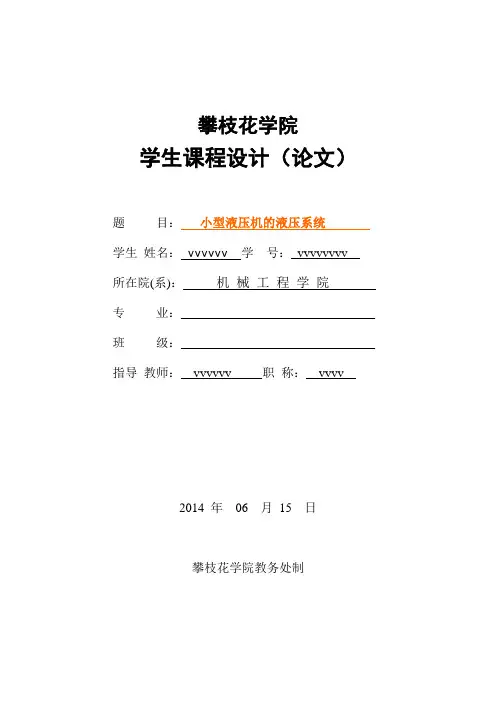

攀枝花学院 学生课程设计（论文） 题目：小型液压机的液压系统 学生姓名： vvvvvv 学号：vvvvvvvv 所在院(系)：机械工程学院 专业： 班级： 指导教师：vvvvvv 职称：vvvv 2014 年06 月15 日 攀枝花学院教务处制
攀枝花学院本科学生课程设计任务书 目录
前言 (5) 一设计题目 (6) 二技术参数和设计要求 (6) 三工况分析 (6) 四拟定液压系统原理 (7) 1.确定供油方式 (7) 2.调速方式的选择 (7) 3.液压系统的计算和选择液压元件 (8) 4.液压阀的选择 (10) 5.确定管道尺寸 (10) 6.液压油箱容积的确定 (11) 7.液压缸的壁厚和外径的计算 (11) 8.液压缸工作行程的确定 (11) 9.缸盖厚度的确定 (11) 10.最小寻向长度的确定 (11) 11.缸体长度的确定 (12) 五液压系统的验算 (13) 1 压力损失的验算 (13) 2 系统温升的验算 (15) 3 螺栓校核 (16) 总结 (17) 参考文献................................................................................................. 错误！未定义书签。
前言 液压传动是以流体作为工作介质对能量进行传动和控制的一种传动形式。利用有压的液体经由一些机件控制之后来传递运动和动力。相对于电力拖动和机械传动而言，液压传动具有输出力大，重量轻，惯性小，调速方便以及易于控制等优点，因而广泛应用于工程机械，建筑机械和机床等设备上。 作为现代机械设备实现传动与控制的重要技术手段，液压技术在国民经济各领域得到了广泛的应用。与其他传动控制技术相比，液压技术具有能量密度高﹑配置灵活方便﹑调速范围大﹑工作平稳且快速性好﹑易于控制并过载保护﹑易于实现自动化和机电液一体化整合﹑系统设计制造和使用维护方便等多种显著的技术优势，因而使其成为现代机械工程的基本技术构成和现代控制工程的基本技术要素。 液压压力机是压缩成型和压注成型的主要设备，适用于可塑性材料的压制工艺。如冲压、弯曲、翻边、薄板拉伸等。也可以从事校正、压装、砂轮成型、冷挤金属零件成型、塑料制品及粉末制品的压制成型。本文根据小型压力机的用途﹑特点和要求，利用液压传动的基本原理，拟定出合理的液压系统图，再经过必要的计算来确定液压系统的参数，然后按照这些参数来选用液压元件的规格和进行系统的结构设计。小型压力机的液压系统呈长方形布置，外形新颖美观，动力系统采用液压系统，结构简单、紧凑、动作灵敏可靠。该机并设有脚踏开关，可实现半自动工艺动作的循环。
汽轮机课程设计指导书
目录 一、课程设计的目的与意义 (1) 二、设计题目及已知条件 (2) 2.1 机组概况 (2) 2.2 本次设计与改造的基本要求 (4) 三、设计过程 (6) 3.1 汽轮机的热力总体任务 (6) 3.2 汽轮机变工况热力核算的方法介绍 (6) 3.3 本课程设计的基本方法 (7) 3.3.1 级的变工况热力核算方法——倒序算法 (8) 3.3.2 级的变工况热力核算方法——顺序算法 (17) 3.4 上述计算过程需要注意的问题 (22) 四、参考文献： (23) 附：机组原始资料 (23)
汽轮机课程设计 一、课程设计的目的与意义 汽轮机是按照经济功率设计的，即根据给定的设计要求如功率、蒸汽初参数、转速以及汽轮机所承担的任务等，确定机组的汽耗量、级数、通流部分的结构尺寸、蒸汽参数在各级的分布以及效率、功率等。汽轮机在设计条件下运行称为设计工况。由于此工况下蒸汽在通流部分的流动与结构相适应，使汽轮机有最高的效率，所以设计工况亦称为经济工况。 由于要适应电网的调峰以及机组实际运行过程中运行参数的偏差等原因，汽轮机不可能始终保持在设计条件下，即负荷的变化不可避免的，蒸汽初终参数偏离设计值，通流部分的结垢、腐蚀甚至损坏，回热加热器停用等在实际运行中也时有发生等等。汽轮机在偏离设计条件下的工作，称为汽轮机的变工况。在变工况下，蒸汽量、各级的汽温汽压、反动度、比焓降等可能发生变化，从而引起汽轮机功率、效率、轴向推力、零件强度、热膨胀、热应力等随之改变。 通过本课程设计加深、巩固《汽轮机原理》中所学的理论知识，了解汽轮机热力设计的一般步骤，掌握每级焓降以及有关参数的选取，熟练各项损失和速度三角形的计算，通过课程设计以期达到对汽轮机的结构进一步了解，明确主要零部件的位置与作用。具体要求就是按照某机组存在的问题，根据实际情况，制定改造方案，通过理论与设计计算，解决该汽轮机本体存在的问题，达到汽轮机安全、经济运行的目的[1-4]。
机械原理课程设计 题目：干粉压片机 学校：洛阳理工学院 院系：机电工程系 专业：计算机辅助设计与制造 班级：z080314 设计者：李腾飞（组长）李铁山杜建伟 指导老师：张旦闻 2010年1月1日星期五
课程设计评语 课程名称：干粉压片机的机构分析与设计 设计题目：干粉压片机 设计成员：李腾飞（组长）李铁山杜建伟 指导教师：张旦闻 指导教师评语： 2010年1月1日星期五
前言 干粉压片机装配精度高，材质优良耐磨损，稳定可靠，被公认为全国受欢迎产品。特别是现在的小型干粉压片机，市场前景很好。很多小型企业不可能花高价去买大型的，而且得不尝试，所以小型压片机更少中小型企业青睐。例如蚊香厂、鱼药饲料厂、消毒剂厂、催化剂厂都相继使用。本机还可改为异形冲模压片。由于该机型相对于其他机型压力较大，压片速度适中，因而受到生产奶片、钙片、工业、电子异形片的厂家欢迎。相信本厂品会给您带来良好的企业效应。 编者：洛阳理工学院第二小组 日期：2010年1月1日星期五
目录 一. 设计题目 (5) 1.工作原理以及工艺过程 (5) 2.原始数据以及设计要求 (5) 二. 设计题目的分析 (5) 1. 总功能分析 (5) 2. 总功能分解 (5) 3. 功能元求解 (6) 4. 运动方案确定 (7) 5. 方案的评价 (9) 6. 运动循环图 (10) 7. 尺度计算 (11) 8.下冲头对心直动滚子推杆盘形凸轮机 (13) 9.下冲头对心直动滚子推杆盘形凸轮机的位移曲线 (13) 三. 干粉压片机各部件名称以及动作说明 (14) 四. 参考书目 (14) 五. 新得体会 (14)
机械原理课程设计 说明书 设计题目压片成形机 汽车工程系汽车工程（中美）专业汽车工程 班号0621081班 设计者王佩玉 指导教师丽华 2010年7月2日
目录 1.设计题目 (3) 2.设计要求 (3) 3.运动方案评估 (3) 4.设计容 (6) 5.设计步骤 (8) 6.附录 (11)
机械原理课程设计 ——压片成形机 一、.设计题目 1.压片成形机介绍 设计自动压片成形机，将具有一定湿度的粉状原料（如瓷干粉、药粉）定量送入压形位置，经圧制成形后脱离位置。机器的整个工作过程（送料、压形、脱离）均自动完成。该机器可以压制瓷圆形片坯、药剂（片）等。 2.压片成形机的工艺动作 （1） 干粉料均匀筛入圆筒形型腔。 （2） 下冲头下沉3mm ，预防上冲头进入型腔是粉料扑出。 （3） 上、下冲头同时加压，并保持一段时间。 （4） 上冲头退出，下冲头随后顶出压好的片坯。 （5） 料筛推出片坯。 料型 下冲头 粉2 3 片下下 上冲上冲头 片坯
3.压片成形机设计数据 电动机转速/（r/min）：1450；生产率/(片/min)：10； 冲头压力/N：150 000；机器运转不均匀系数/δ：0.10； 二、设计要求 1.上冲头完成往复直移运动（铅垂上下），下移至终点后有短时间的停歇，起 保压作用，保压时间为0.4s左右。因冲头上升后要留有料筛进入的空间，故冲头行程为100mm。因冲头压力较大，因而加压机构应有增力能力。 2.下冲头先下沉3mm，然后上升8mm，加压后停歇保压，继而上升16mm， 将成形片坯顶到与台面平齐后停歇，待料筛将片坯推离冲头后，再下移21mm，到待料位置。 3.料筛在模具型腔上方往复振动筛料，然后向左退回。待坯料成型并被推出型 腔后，料筛在台面上右移约45~50mm，推卸片坯。 三.运动方案评估 上冲头设计方案 方案1 说明：杆1带动杆2运动，杆2使滑块 往复运动，同时带动杆3运动，从而达 到所要求的上冲头的运动。此方案可以 满足保压要求，但是上冲头机构制作工 艺复杂，磨损较大，且需要加润滑油，
前言 液压机是制品成型生产中应用最广的设备之一，自19世纪问世以来发展很快，液压机在工作中的广泛适应性，使其在国民经济各部门获得了广泛的应用。由于液压机的液压系统和整机结构方面，已经比较成熟，目前国外液压机的发展不仅体现在控制系统方面，也主要表现在高速化、高效化、低能耗；机电液一体化，以充分合理利用机械和电子的先进技术促进整个液压系统的完善；自动化、智能化，实现对系统的自动诊断和调整，具有故障预处理功能；液压元件集成化、标准化，以有效防止泄露和污染等四个方面。 作为液压机两大组成部分的主机和液压系统，由于技术发展趋于成熟，国外机型无较大差距，主要差别在于加工工艺和安装方面。良好的工艺使机器在过滤、冷却及防止冲击和振动方面，有较明显改善。在油路结构设计方面，国外液压机都趋向于集成化、封闭式设计，插装阀、叠加阀和复合化元件及系统在液压系统中得到较广泛的应用。特别是集成块可以进行专业化的生产，其质量好、性能可靠而且设计的周期也比较短。 近年来在集成块基础上发展起来的新型液压元件组成的回路也有其独特的优点，它不需要另外的连接件其结构更为紧凑，体积也相对更小，重量也更轻无需管件连接，从而消除了因油管、接头引起的泄漏、振动和噪声。逻辑插装阀具有体积小、重量轻、密封性能好、功率损失小、动作速度快、易于集成的特点，从70年代初期开始出现，至今已得到了很快的发展。我国从1970年开始对这种阀进行研究和生产，并已将其广泛的应用于冶金、锻压等设备上，显示了很大的优越性。 液压机工艺用途广泛，适用于弯曲、翻边、拉伸、成型和冷挤压等冲压工艺，压力机是一种用静压来加工产品。适用于金属粉末制品的压制成型工艺和非金属材料，如塑料、玻璃钢、绝缘材料和磨料制品的压制成型工艺，也可适用于校正和压装等工艺。 由于需要进行多种工艺，液压机具有如下的特点： （1）工作台较大，滑块行程较长，以满足多种工艺的要求； （2）有顶出装置，以便于顶出工件； （3）液压机具有点动、手动和半自动等工作方式，操作方便； （4）液压机具有保压、延时和自动回程的功能，并能进行定压成型和定程成型的操作，特别适合于金属粉末和非金属粉末的压制； （5）液压机的工作压力、压制速度和行程围可随意调节，灵活性大。
课程设计说明书 题目：12M W凝汽式汽轮机热力设计 2014年6月28 日
一、题目 12MW凝汽式汽轮机热力设计 二、目的与意义 汽轮机原理课程设计是培养学生综合运用所学的汽轮机知识，训练学生的实际应用能力、理论和实践相结合能力的一个重要环节。通过该课程设计的训练，学生应该能够全面掌握汽轮机的热力设计方法、汽轮机基本结构和零部件组成，系统地总结、巩固并应用《汽轮机原理》课程中已学过的理论知识，达到理论和实际相结合的目的。 重点掌握汽轮机热力设计的方法、步骤。 三、要求（包括原始数据、技术参数、设计要求、图纸量、工作量要求等） 主要技术参数： 额定功率：12MW ；设计功率：10.5MW ； ；新汽温度：435℃； 新汽压力：3.43MP a ；冷却水温：20℃； 排汽压力：0.0060MP a 给水温度：160℃；机组转速：3000r/min ； 主要内容： 1、确定汽轮机型式及配汽方式 2、拟定热力过程及原则性热力系统，进行汽耗量与热经济性的初步计算 3、确定调节级形式、比焓降、叶型及尺寸等 4、确定压力级级数，进行比焓降分配 5、各级详细热力计算，确定各级通流部分的几何尺寸、相对内效率、内功率与整机实 际热力过程曲线 6、整机校核，汇总计算表格 要求： 1、严格遵守作息时间，在规定地点认真完成设计；设计共计二周。 2、按照统一格式要求，完成设计说明书一份，要求过程完整，数据准确。 3、完成通流部分纵剖面图一张（一号图） 4、计算结果以表格汇总
四、工作内容、进度安排 1、通流部分热力设计计算（9天） （1）熟悉主要参数及设计内容、过程等 （2）熟悉机组型式，选择配汽方式 （3）蒸汽流量的估算 （4）原则性热力系统、整机热力过程拟定及热经济性的初步计算 （5）调节级选型及详细热力计算 （6）压力级级数的确定及焓降分配 （7）压力级的详细热力计算 （8）整机的效率、功率校核 2、结构设计（1天） 进行通流部分和进出口结构的设计 3、绘制汽轮机通流部分纵剖面图一张（一号图）（2天） 4、编写课程设计说明书（2天） 五、主要参考文献 《汽轮机课程设计参考资料》.冯慧雯 .水利电力出版社.1992 《汽轮机原理》（第一版）.康松、杨建明编.中国电力出版社.2000.9 《汽轮机原理》（第一版）.康松、申士一、庞立云、庄贺庆合编.水利电力出版社.1992.6 《300MW火力发电机组丛书——汽轮机设备及系统》（第一版）.吴季兰主编.中国电力出版社.1998.8 指导教师下达时间 2014 年6月 15 日 指导教师签字：_______________ 审核意见 系（教研室）主任（签字）
机械原理课程设计课程设计说明书 压片成型机 2020年7月12日
目录 目录 (1) 一、设计题目： (3) 1. 压片成型机介绍 (3) 2. 设计说明 (3) 3. 压片成形机的工艺动作 (4) 4. 上冲头、下冲头与送料筛的动作关系 (5) 5. 压片成型机的设计原始数据 (5) 6. 设计要求 (7) 7. 设计提示 (8) 二、机构设计方案 (10) 1．上冲头设计 (10) 2．送料筛设计 (12) 3．下冲头设计 (13) 4．机构选择 (14) 5．运动协调设计 (15)
三、运动循环图设计 (16) 四、设计步骤 (17) 1. 上冲头摇杆滑块机构尺寸设计： (17) 2. 下冲头凸轮设计 (19) 3. 传动比设计 (20) 五、课程设计小结 (21) 六、参考书目 (22) 七、附录 (22)
一、设计题目： 1.压片成型机介绍 设计自动压片成形机，将具有一定湿度的粉状原料（如陶瓷干粉、药粉）定量送入压形位置，经圧制成形后脱离位置。机器的整个工作过程（送料、压形、脱离）均自动完成。该机器可以压制陶瓷圆形片坯、药剂（片）等。 2.设计说明 1)压片成形机一般至少包括连杆机构和凸轮机构和齿轮机构在内的三种机构。 2)画出机器的运动方案简图与运动循环图。拟订运动循环图时，执行构件的动作起止位置可根据具体情况重叠安排，但必须满足工艺上各个动作的配合，在时间和空间上不能出现干涉。 3)设计凸轮机构，自行确定运动规律，选择基圆半径，校核最大压力角与最小曲率半径，计算凸轮轮廓线。 4)设计计算齿轮机构，确定传动比，选择适当的摸数。 5)对连杆机构进行运动设计。并进行连杆机构的运动分
机械设计创新设计 题目：干粉压片机 学校： 院系：机电学院 专业：工程机械 班级：09级2班 设计者： 指导老师：胡启国 2012年5月 前言 1.1 干粉压片机的概述 干粉压片机是指利用传动系统将电动机的转速降低带动执行机构对粉末物质采取 上下进行加压而成片状。根据干粉压片机的传动系统和执行机构不同，干粉压片机可以分为单片式压片机，旋转式压片机，亚高速旋转式压片机、全自动高速压片机以及旋转式包芯压片机。 干粉压片机的使用行业很广泛。如制药厂、电子元件厂、陶瓷厂、化工原料厂等等，而且压片机还能用来做冲压设备。 压片机在欧美压片机出现的较早。而在国内到1949年，上海市的天祥华记铁工厂仿造成英国式33冲压片机；1951年，根据美国16冲压片机改制成国产18冲压片机，这是国内制造的最早制药机械；1957年，设计制造了ZP25-4型压片机；1960年，自行设计制造成功60-30型压片机，具有自动旋转、压片的功能。同年还设计制造了ZP33型、ZP19型压片机。“七五”期间，航空航天部206所HZP26高速压片机研制成功。1980年，上海第一制药机械厂设计制造了ZP-21W型压片机，达到国际上世纪80年代初的先进水平，属国内首创产品。1987年，引进联邦德国Fette公
司微机控制技术，设计制造了P3100-37型旋转式压片机，具有自动控制片剂重量、压力、自动数片、自动剔除废片等功能，封闭结构严密、净化程度达到GMP要求。1997，年上海天祥健台制药机械有限公司研发了ZP100系列旋转式压片机、GZPK100系列高速旋转式压片机。进入21世纪，随着GMP认证的深入，完全符合GMP的ZP系列旋转式压片机相继出现：上海的ZP35A、山东聊城的ZP35D等。高速旋转式压片机在产量、压力信号采集、剔废等技术上有了长足的发展，最高产量一般都大于300000片/小时，最大预压力20kN，最大主压力80kN或10080kN。譬如，北京国药龙立科技有限公司的GZPLS-620系列高速旋转式压片机、上海天祥健台制药机械有限公司的GZPK3000系列高速旋转式压片机、北京航空制造工程研究所的PG50系列高速旋转式压片机等。随着制造加工工艺水平、自动化控制技术的提高以及压片机使用厂家各种不同的特殊需求，各种特殊用途的压片机也相继出现。譬如，实验室用ZP5旋转式压片机、用于干粉压片的干粉旋转式压片机、用于火药片剂的防爆型ZPYG51系列旋转式压片机等。 国内压片机的现状：（1）压片机规格众多、数量大；（2）操作简单；（3）技术含量较低，技术创新后力不足。国外压片机的现状：高速高产、密闭性、模块化、自动化、规模化及先进的检测技术是国外压片机技术最主要的发展方向。 1.2 干粉压片机的研究现状 1.2.1 压片机动力学分析及力的优化 文献[6]阐述了主加压机构的运动学分析。对机构进行运动学分析可采用图解法分析和解析法分析．在此，我们采用解析法，应用c语言程序进行分析。杆组法运动学分析原理，由机构的组成原理可知，任何平面机构都可分解为原动件、基本杆组和机架三个部分，每一个原动件为一个单杆构件．分别对单杆构件和常见的基本杆组进行运动学分析，并编制成相应的子程序，在对整个机构进行运动分析时，根据机构组成情况的不同，依次调用这些子程序，从而完成对整体机构的运动分析。 文献[10]阐述了各种方案的拟定。根据各功能元的解，动力源可以采用电动机、汽油机、蒸汽透平机、液压机、气动马达等；上下加压则可采用凸轮机构、齿轮机构、连杆机构、液压缸等；送料可采用连杆机构、齿轮机构、槽轮机构等．这样可组合的方案达上百种。 文献[7]阐述了谐响应分析。分析动态响应实际上是解一个完整的动力学方程，它是一个二阶常系数线性微分方程: [M]{x(t)}+[c]{x(t)}+[K]{x(t)}={P(t)} 式中：[M] 、[c]、[K]--质量矩阵、阻尼矩阵和刚度矩阵。x(t)、x(t)、x ( t)--结点的加速度、速度和位移向量，它们均为时间的函数。fP(t)卜一激振力向量，也是时问的函数。谐响应分析是用于确定线性结构在承受随时问按正弦规律变化载荷时稳态响应的一种技术。分析的目的是计算出结构在谐波激振力下的响应，即位移响应与应力响应，并得到系统的动态响应与系统激振力频率的曲线，称为幅频曲线。压片机工作时，冲头和压轮周期性接触，这样就会造成有周期性的激振力作用在整个结构上。当激振力的频率与压片机的固有频率接近时，就会发生共振。共振现象的发生不但不能保证冲压的加工精度，还会对冲头和压轮以致整个机床造成严重破坏，这是一定要避免的。通过以上分析，可以得到以下结论: (1)经过力的优化以后，避免了在第一、二阶固有频率处的共振现象的发生，虽然优化后，第三阶固有频率处的位移比其他频率处较大(1．8xlO4)，但小于优化前该频率处的位移(2．1xlO4)，更远远小于机器共振时的(1。6x10一)，振动量降低了接近1O倍。(2)经过力的优化以后，由于对整体结构不存在激振力，所以一、二、四、五阶振型不会对动态性能产生影响。(3)由于该压片机的实际工作转数在每分钟4O一6O转之间，即工作频率为48 73Hz之间，而优化后在96HZ处振动量较大，远离工作频率范围，所以，机器处于安全良好的工作区域范围，具有良好的动态性能。通过对压片机的模态分析，动力学谐响应分析，得出了压片机在不同工作频率范围下的响应，在此基础上对整体结构进行了力的优化，有效的抑制了共振现象的发生，解决了机器工作时振动和噪音的问题，分析结
$ 攀枝花学院 学生课程设计（论文） 题目：小型液压机的液压系统 学生姓名： vvvvvv 学号： vvvvvvvv < 所在院(系)：机械工程学院 专业： 班级： 指导教师： vvvvvv 职称： vvvv # 2014 年 06 月 15 日 攀枝花学院教务处制
）
》 攀枝花学院本科学生课程设计任务书
目录 前言 (1) 一设计题目 (2) 二技术参数和设计要求 (2) 三工况分析 (2) 四拟定液压系统原理 (3) . 1.确定供油方式 (3) 2.调速方式的选择 (3) 3.液压系统的计算和选择液压元件 (4) 4.液压阀的选择 (6) 5.确定管道尺寸 (6) 6.液压油箱容积的确定 (7) 7.液压缸的壁厚和外径的计算 (7) 8.液压缸工作行程的确定 (7) [ 9.缸盖厚度的确定 (7)
10.最小寻向长度的确定 (7) 11.缸体长度的确定 (8) 五液压系统的验算 (9) 1 压力损失的验算 (9) 2 系统温升的验算 (11) 3 螺栓校核 (11) 总结 (13) ： 参考文献 (14)
前言 液压传动是以流体作为工作介质对能量进行传动和控制的一种传动形式。利用有压的液体经由一些机件控制之后来传递运动和动力。相对于电力拖动和机械传动而言，液压传动具有输出力大，重量轻，惯性小，调速方便以及易于控制等优点，因而广泛应用于工程机械，建筑机械和机床等设备上。 作为现代机械设备实现传动与控制的重要技术手段，液压技术在国民经济各领域得到了广泛的应用。与其他传动控制技术相比，液压技术具有能量密度高﹑配置灵活方便﹑调速范围大﹑工作平稳且快速性好﹑易于控制并过载保护﹑易于实现自动化和机电液一体化整合﹑系统设计制造和使用维护方便等多种显著的技术优势，因而使其成为现代机械工程的基本技术构成和现代控制工程的基本技术要素。 液压压力机是压缩成型和压注成型的主要设备，适用于可塑性材料的压制工艺。如冲压、弯曲、翻边、薄板拉伸等。也可以从事校正、压装、砂轮成型、冷挤金属零件成型、塑料制品及粉末制品的压制成型。本文根据小型压力机的用途﹑特点和要求，利用液压传动的基本原理，拟定出合理的液压系统图，再经过必要的计算来确定液压系统的参数，然后按照这些参数来选用液压元件的规格和进行系统的结构设计。小型压力机的液压系统呈长方形布置，外形新颖美观，动力系统采用液压系统，结构简单、紧凑、动作灵敏可靠。该机并设有脚踏开关，可实现半自动工艺动作的循环。
汽轮机课程设计 指导老师： 学生姓名： 学号： 所属院系： 专业： 班级： 日期：
课程设计任务书 1.课程设计的目的及要求 任务：N10－4.9/435 冷凝式汽轮机组热力设计 目的：①系统总结巩固已有知识 ②对汽轮机结构、通流部分、叶片等联系 ③对于设计资料的合理利用 要求：①掌握汽轮机原理的基本知识 ②了解装置间的相互联系 2. 设计题目 设计原则：⑴安全性：采用合理结构、安全材料、危险工况校核 ⑵经济性：设计工况效率高 ⑶可加工性：工艺、形状、材料有一定要求 ⑷新材料、新结构选用需进行全面试验 ⑸节省贵重材料的用量与消耗 3. 热力设计内容 ⑴调节级计算速比选用0.35-0.44 d m=1100 mm 双列级承担的比焓降 160-500 kj/kg 单列级承担的比焓降 70-125 kj/kg ⑵非调节级热降分配 ⑶压力级的热力计算 ⑷作h-s 热力过程线，速度三角形 ⑸整理说明书，计算结果以表格呈现 4. 主要参数 ⑴P0=4.9Mpa t0=435℃ ⑵额定功率P e=10000 kw ⑶转速 n=3000 rad/min ⑷背压P C=8kPa ⑸汽轮机相对内效率ηri（范围为：82%～88%） 选取某一ηri值，待各级详细计算后与所得ηri进行比较，直到符合要求为止。机械效率：这里取ηm= 94%～99% 发电效率：这里取ηg=92%～97%
设计参数的选择 1.基本数据：额定功率Pr＝10000kW，设计功率P e＝10000kW，新汽压力P0＝4.9MPa，新汽温度t0＝435℃，排汽压力P c＝0.008MPa。 2.速比选用0.40 3.d m=1100 mm 4.转速 n=3000 rad/min 5.汽轮机相对内效率ηri=86% 6.机械效率ηm= 98% 7.发电效率ηg= 95% 详细设计内容 图1—多级汽轮机流程图 1.锅炉 2.高压回热加热器 3.给水泵 4.混合式除氧器 5.低压回热加热器 6.给水泵 7.凝汽器 8.汽轮机
小型液压机的液压系统课程设计
学生课程设计（论文） 题目：小型液压机的液压系统 学生姓名： vvvvvv 学号：vvvvvvvv 所在院(系)：机械工程学院 专业： 班级： 指导教师：vvvvvv 职称：vvvv 2014 年06 月15 日
课程设计任务书 题 小型液压机的液压系统设计 目 1、课程设计的目的 液压系统的设计和计算是机床设计的一部分。设计的任务是根据机床的功用、运动循环和性能等要求，设计出合理的液压系统图，再经过必要的计算，确定液压系统的主要参数，然后根据计算所得的参数，来选用液压元件和进行系统的结构设计。 使学生在完成液压回路设计的过程中，强化对液压元器件性能的掌握，理解不同回路在系统中的各自作用。能够对学生起到加深液压传动理论的掌握和强化实际运用能力的锻炼。
2、课程设计的内容和要求（包括原始数据、技术要求、工作要求等） 要求学生在完成液压传动课程学习的基础上，运用所学的液压基本知识，根据液压元件、各种液压回路的基本原理，独立完成液压回路设计任务。 设计一台小型液压机的液压系统，要求实现的工作循环：快速空程下行——慢速加压——保压——快速回程——停止。快速往返速度为4m/min，加压速度为40-250mm/min，压制力为300000N，运动部件总重量为20000N。。设计结束后提交：①5000字的课程设计论文；②液缸CAD图纸2号一张；③三号系统图纸一张。 3、主要参考文献 [1]左健民.液压与气压传动.第 2 版.北京机械工业出版社2004. [2]章宏甲.液压与气压传动.第 2 版.北京机械工业出版社2001. [3]许福玲. 液压与气压传动. 武汉华中科技大学出版社2001. [4]张世伟.《液压传动系统的计算与结构设计》.宁夏人民出版社.1987. [5]液压传动手册. 北京机械工业出版社2004.
课程设计说明书设计题目：N25-3.5/435汽轮机通流部分热力设计 学生姓名：xxx 学号：012004006xxx 专业班级：热能与动力工程xxx班 完成日期：2007年12月2日 指导教师（签字）： 能源与动力工程学院 2007年12月
已知参数： 额定功率：p r ＝25MW ， 设计功率：p e ＝20MW ， 新蒸汽参数：p 0＝3.5MP ，t 0＝435℃， 排汽压力：p c ＝0.005MPa ， 给水温度：t fw ＝160～170℃， 冷却水温度：t w1＝20℃， 给水泵压头：p fp ＝6.3MPa ， 凝结水泵压头:p cp =1.2MPa, 额定转速： n e ＝3000r/min ， 射汽抽汽器用汽量： △D ej ＝500kg/h ， 射汽抽汽器中凝结水温升: △t ej ＝3℃， 轴封漏汽量： △D 1＝1000kg/h ， 第二高压加热器中回收的轴封漏汽量： △D 1′＝700kg/h 。 详细设计过程： 一、气轮机进气量D 0热力过程曲线的初步计算 1．由p 0＝3.5MP ，t 0＝435℃确定初始状态点“0”，0h ＝3304kJ/kg ，0v =0.090 m 3/kg 估计进汽机构压力损失⊿p 0＝4％p 0＝4％×3.5MPa ＝0.14MPa , 排汽管中压力损失c p ?=0.04c p =0.0002M P a ' 0.0052z c c c p p p p M Pa ==+?= p 0′＝p 0－⊿p 0＝3.5MPa －0.14MPa ＝3.36MPa ，从而确定“1”点。过“0”点做定熵线与Pc=0.0050MPa 的定压线交于“3’”点，在h-s 图上查得， 3'h =2122kJ/kg,整机理想焓降为：m ac t h ?=0h -3'h =1182kJ/kg 2．估计 汽轮机相对内效率ηri ＝0.830 ， 发电机效率ηg ＝0.970 (全负荷)， 机械效率ηax ＝0.99 得m ac i h ?＝ηri m ac t h ?＝981.06kJ/kg , 从而确定“3”点。排汽比焓为，3h =0h -m ac i h ?=2331.2kJ/kg 3．用直线连接“1”、“3”两点，求出中点“2′”，并在“2′”点沿等压线向下移25kJ/kg 得“2”点，过“1”、“2”、“3”点作光滑曲线即为汽轮机的近似热力过程曲线。 二、整机进汽量估计 0D ri g ax D ηηη+??e mac t 3600p m ＝ h （kg/h ） 取m ＝1.20，⊿D ＝4％D 0，ηm ＝0.99，ηg ＝0.97, ηri ＝0.83 003600 1.15 D D t ?20?1006.335?0.97?0.987?0.97 ?＝ ＝88.599/h 三、调节级详细计算 1．调节级型式：复速级 理想焓降：⊿h t ＝250kJ/kg
西北工业大学 机械设计学课程设计 院（系）：机电学院 班级： 学号： 姓名： 同组学生：陈波等 指导教师：辛洪兵 成绩： 实践地点： 实践时间：2010 年6 月21 日至2010 年7 月 2 日 2010 年7 月2 日
目录 第一章设计任务 1.1目的 (3) 1.2设计要求 (4) 第二章功能原理设计 2.1总功能 (5) 2.2功能分析 (5) 2.3方案及评价 (6) 第三章原理方案设计及分析 3.1选定方案的详细说明 (11) 3.2 各装置选用方案 (11) 3.2 原理方案总图 (13) 第四章机械系统方案设计 4.1总体功能机械系统设计方案 (15) 第五章结束语 (16) 参考文献 (17) 第一章设计任务
1.1目的 1. 设计该装置有利于易拉罐的回收利用，增强大家的环保意识，增加易拉罐的回收利用率。 2. 粉料压片机的工作原理及工艺动作过程 （1）粉末压片机是由上冲头、下冲头、料筛传送机构组成，料筛由传送机构把粉料送至上、下冲头之间，通过上、下冲头加压把粉料压成有一定密度的药片。 （2）它的主要动作有：送料、筛料、压料、推出片坯、送成品 其工艺动作的分解如下图所示： 1-料斗 2-粉料 3-片坯（药片） 4-下冲头 5-模具 6-上冲头1）移动料斗至模具的型腔上方准备将粉料装入型腔，同时将已经成型的药片推出； 2）料斗振动，将料斗内的粉料筛入型腔； 3）下冲头下沉至一定程度，以防止上冲头向下压制时将型腔内粉料扑出； 4）上冲头向下，下冲头下上，将粉料加压并保压一定时间，
使药片成型好； 5）上冲头快速退出，下冲头将成型的工件（药片）退出型腔，完成压片工艺过程。 1.2 设计要求 1.原始数据（仅供参考） 最大压片压力：50kn 最大压片直径：φ16mm 最大充填深度：14mm 最大片剂厚度：6mm 生产能力：3500-4000片/h 2设计任务及要求 设计一种可以回收易拉罐空瓶的装置，每当将一易拉罐空瓶塞入该装置后自动吐出一角硬币，同时将易拉罐被压缩存放。要求结构合理、简单。最好无需电力供应。 第二章功能原理设计 2.1 总功能 粉料压片机的总功能是将不加粘结剂的干粉料压制成φ×h 圆型片坯 2.2功能分析 1.我们将粉料压片机的主要功能分成4大部分 （1）送料；为间歇直线运动,这一动作可以通过凸轮上升段完成（2) 筛料：要求筛子往复震动
题目1： 一卧式钻镗组合机床动力头要完成快进－工进－快退－原位停止的工作循环；最大切削力为F L=11500N,动力头自重F G=19500N；工作进给要求能在0.02～1.2m/min范围内无级调速，快进、快退速度为6m/min；工进行程为100mm，快进行程为300mm；导轨型式式平导轨，其摩擦系数取fs＝0.2，fd＝0.1；往复运动的加减速时间要求不大于0.5s。 设计要求： （1）确定执行元件（液压缸）的主要结构尺寸（D、d等） （2）确定系统的主要参数； （3）选择各类元件及辅件的形式和规格，列出元件明细表； （4）绘制正式液压系统图（A3手绘） （5）进行必要的性能估算（系统发热计算和效率计算）。
题目1： 一台专用双面铣床，最大的切削力为9000N，工作台、夹具和行程的总重量4000N，工件的总重量为1800N，工作台最大行程为600mm，其中工进行程为350mm。工作台的快进速度为4.5m/min，工进速度在50～100mm/min范围内无级调速。工作台往复运动的启制（加速减速时间）为0.05s，工作台快退速度等于快进速度，滑台采用平面导轨。静摩擦系数为0.2s，动摩擦系数为0.1。（夹紧力大于等于最大静摩擦力） 机床的工作循环为：工作定位－工件夹紧－工作台快进－工作台工进－加工到位后停留－快退－原位停止－工件松开－定位销拔出。 要求系统采用电液结合实现自动化循环，速度换接无冲击，且速度要平稳，能承受一定量的反向负载。 试完成： （1）按机床要求设计液压系统，绘制液压系统图；（A3手绘） （2）确定夹紧缸、主工作液压缸的结构参数； （3）计算系统各参数，选择液压元件型号，列出元件明细表； （4）列出设计系统中的电磁铁动作顺序表。
汽轮机课程设计报告 姓名： 学号： 班级： 学校：华北电力大学
汽轮机课程设计报告 一、课程设计的目的、任务与要求 通过设计加深巩固《汽轮机原理》中所学的理论知识，了解汽轮机热力设计的一般步骤，掌握设计方法。并通过设计对汽轮机的结构进一步了解，明确主要零件的作用与位置。具体要求就是按给定的设计条件，选取有关参数，确定汽轮机通流部分尺寸，力求获得较高的汽轮机效率。 二、设计题目 机组型号：B25-8.83/0.981 机组型式：多级冲动式背压汽轮机 新汽压力：8.8300Mpa 新汽温度：535.0℃ 排汽压力：0.9810Mpa 额定功率：25000.00kW 转速：3000.00rpm 三、课程设计： (一)、设计工况下的热力计算 1．配汽方式：喷嘴配汽 2．调节级选型：单列级 3．选取参数： (1)设计功率=额定功率=经济功率 (2)汽轮机相对内效率ηri=80.5% (3)机械效率ηm=99.0% (4)发电机效率ηg=97.0% 4．近似热力过程线拟定 (1)进汽节流损失ΔPo=0.05*Po 调节级喷嘴前Po'=0.95*Po=8.3885Mpa (2)排汽管中的压力损失ΔP≈0 5．调节级总进汽量Do的初步估算 由Po、to查焓熵图得到Ho、So，再由So、Pc查Hc。 查得Ho=3474.9375kJ/kg，Hc=2864.9900kJ/kg 通流部分理想比焓降(ΔHt(mac))'=Ho-Hc=609.9475 kJ/kg Do=3.6*Pel/((ΔHt(mac))'*ηri*ηg*ηm)*m+ΔD Do=3.6*25000.00/(609.9475*0.805*0.970*0.990)*1.05+5.00=205.4179(kJ/kg) 6．调节级详细热力计算 (1)调节级进汽量Dg Dg=Do-Dv=204.2179t/h (2)确定速比Xa和理想比焓降Δht 取Xa=0.3535，dm=1100.0mm，并取dn=db=dm 由u=π*dm*n/60，Xa=u/Ca，Δht=Ca^2/2

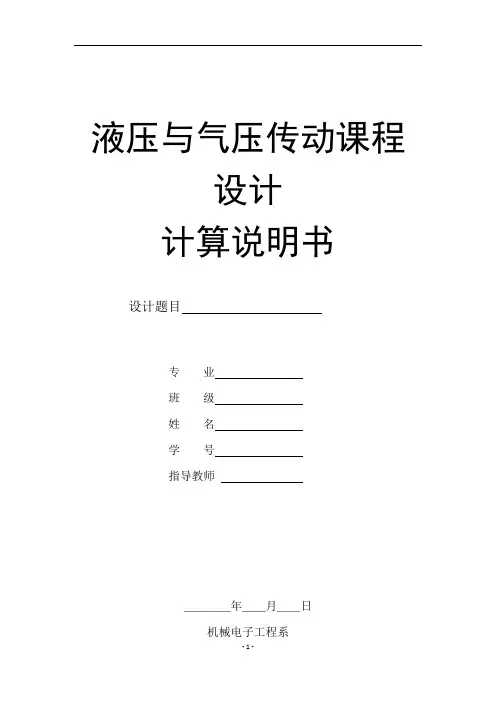

液压与气压传动课程 设计 计算说明书 设计题目 专业 班级 姓名 学号 指导教师 ＿＿＿＿年＿＿月＿＿日 机械电子工程系
